Producttype	Bedieningskast voor buitenboordmotor
Merk	Vevor
Model	704-48205-P1
Afmetingen (ca.)	200 x 150 x 100 mm
Gewicht (ca.)	1,5 kg
Voeding	Mechanisch (bedieningskabels); 12 V DC voor trim/helling (indien aanwezig)
Aantal compatibele motoren	Enkel of dubbel (afhankelijk van versie)
Belangrijkste functies	Gasbediening, versnellingsschakeling (vooruit, neutraal, achteruit), elektrische trim en helling (indien aanwezig), vrije gashendel
Type gasbediening	Duwen-om-te-openen of trekken-om-te-openen (configureerbaar)
Hefboomuitslaghoek	35° voor snelheid, 67° tot 100° voor gas
Veiligheid	Beveiliging tegen starten in versnelling (neutraal verplicht)
Frictie-instelling	Frictieschroef van de gashendel aan de achterkant van de behuizing
Materiaal behuizing	Versterkt kunststof
Buigradius kabels	Groter dan 200 mm (7,87 inch)
Onderhoud en reiniging	Breng waterbestendig vet (Yamaha Grease A) aan op bewegende delen; reinig met een zachte doek

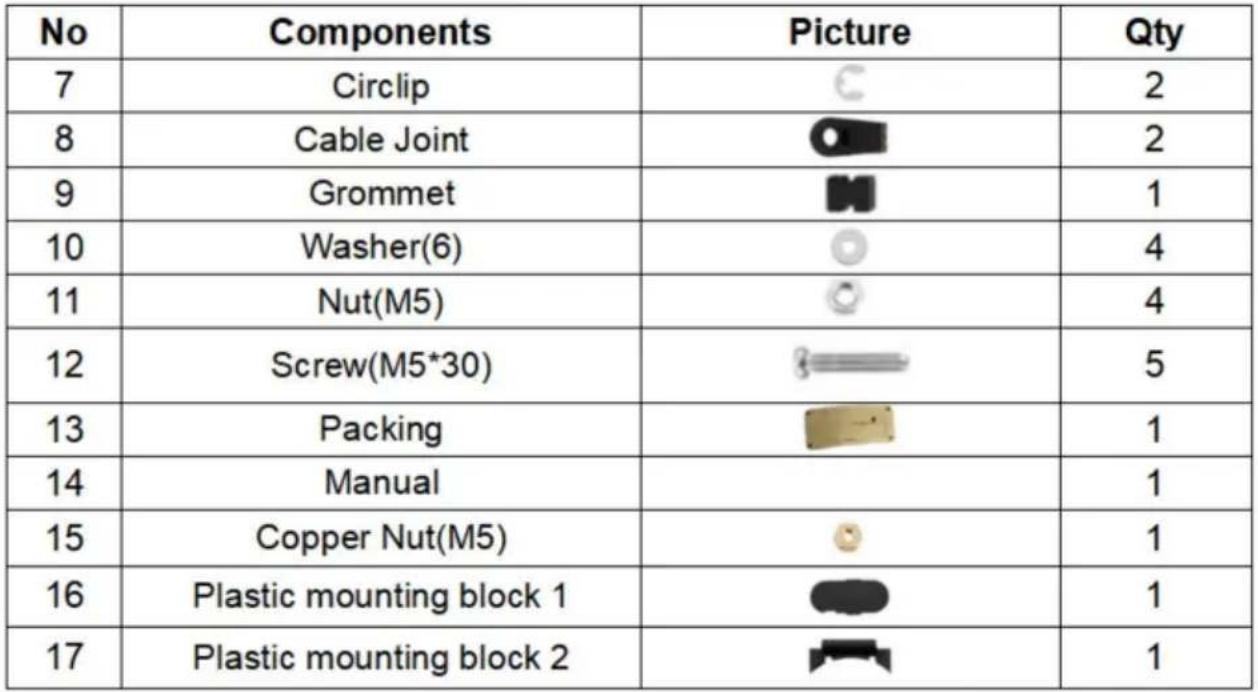

Meegeleverde reserveonderdelen	Buitenringen, kabelafdichtingen, ogen, ringen, moeren, schroeven, verpakking, handleiding, koperen moer, plastic montageblokken
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant; conversieprocedure van het gashandeltype beschreven in de handleiding
Algemene informatie	Conform aan de Europese richtlijn 2012/19/EU (AEEA); technische ondersteuning en garantie op www.vevor.com/support; geïmporteerd door verschillende entiteiten afhankelijk van de regio

Veelgestelde vragen - 704-48205-P1 Vevor

Hoe installeer ik de bedieningskast?

Plaats de kast zodanig dat bedieningselementen niet worden geblokkeerd, zorg voor voldoende ruimte voor de kabels met een buigradius >200 mm. Bevestig deze met de meegeleverde schroeven en montageblokken.

Hoe stel ik de frictie van de bedieningshendel af?

Draai aan de achterkant van de kast de frictieschroef van de gashendel naar rechts om de stijfheid te verhogen, naar links om deze te verlagen.

Hoe gebruik ik de vrije gashendelfunctie?

Zet de hendel in neutraal (N), druk op de knop voor vrije gashendel, draai vervolgens de hendel voorbij 35° om het gas te openen zonder een versnelling in te schakelen.

Wat te doen als de motor start terwijl een versnelling is ingeschakeld?

De kast is uitgerust met een startbeveiliging. Zorg ervoor dat de hendel in neutraal staat voordat u start. Als het probleem aanhoudt, controleer dan de bedrading en neem contact op met de ondersteuning.

Kan ik het type gashendel wijzigen van duwen-om-te-openen naar trekken-om-te-openen?

Ja, volg de procedure beschreven in de handleiding: verwijder het deksel, draai de schroeven los, herpositioneer de gashendelarm en keer de onderdelen om volgens de instructies.

Hoe onderhoud ik de bedieningskast?

Breng regelmatig waterbestendig vet (Yamaha Grease A) aan op bewegende delen. Reinig de buitenkant met een zachte doek en vermijd schurende middelen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (buitenringen, afdichtingen, enz.) zijn verkrijgbaar bij de fabrikant Vevor. Raadpleeg www.vevor.com/support om te bestellen.

Is de kast compatibel met een dubbele motor?

Ja, er is een versie voor twee motoren. Controleer of uw model geschikt is voor twee motoren en volg de specifieke instructies in de handleiding.

Hoe gebruik ik de trim- en hellingschakelaar?

Druk op UP om de motor omhoog te brengen/te hellen, op DOWN om deze te laten zakken. Laat los om te stoppen. Bij een dubbele motorconfiguratie bedient de schakelaar beide motoren tegelijkertijd.

Welke kabels gebruiken voor de installatie?

Gebruik uitsluitend originele Yamaha-kabels (aanbevolen) of kabels van maritieme kwaliteit. De buigradius moet groter zijn dan 200 mm om voortijdige slijtage te voorkomen.

GEBRUIKSAANWIJZING 704-48205-P1 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

OF OOK OARDREMO TE CON TR OLBOX

MODEL: 704-48205-P1

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

KENNISGEVING

Deze afstandsbedieningskast is zo ontworpen dat zowel de sh,11 als de gasklep kunnen worden bediend door het bedienen van een afstandsbediening. Voor een correcte bediening en installatie van de afstandsbedieningskast verzoeken wij u deze handleiding aandachtig en grondig door te lezen. Uitleg kan worden gegeven op basis van een push-to-open-gaskleptype equijydw,th het vermogen tnm en bit-

schakelaar. Belangrijke informatie over deze handleiding wordt met de volgende notaties weergegeven..

yHet veiligheidswaarsohuwingesymbol betekent ATTENTIE! WORD ALERT: SW VELIGHEID IS BETROKKEN!

;Cong Qin II Asia Mÿ

Het niet opvolgen van WAARSCHUWING Instructies <:01,ild RVSull in yernstig letsel of overlijden van de machinist, een omstander of een persoon die de afstandsbedieningskast inspecteert of repareert.

Tytw,n afstandsbedieningskast wordt als basis gebruikt boegeroep en nustrattons 111ÿs handlelding. Therefore, sommlige rtems zijn mogelijk niet van toepassing operymodel

VOORZICHTIGHEID:

A VOORZICHTIG Geeft speciale voorzorgsmaatregelen aan die moeten worden genomen om schade aan de afstandsbediening te voorkomen

OPMERKING:

Een OPMERKING biedt belangrijke informatie om procedures eenvoudiger of duidelijker te maken

Specificaties in de handleiding kunnen voldoende zijn

zonder voorafgaande kennisgeving wijzigen.

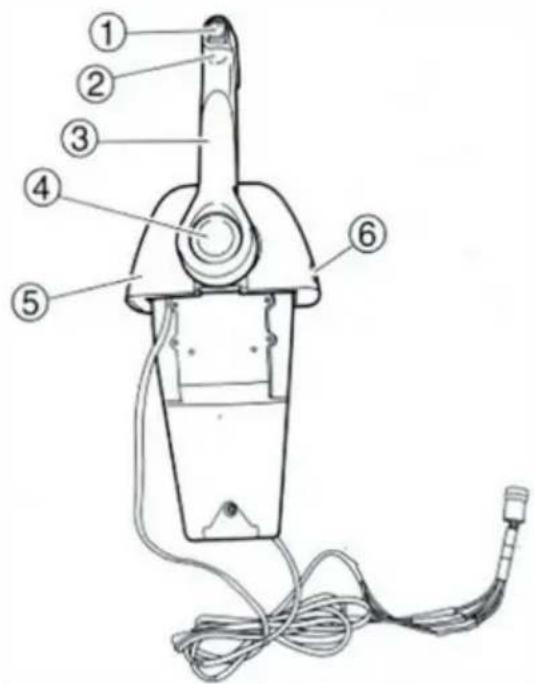

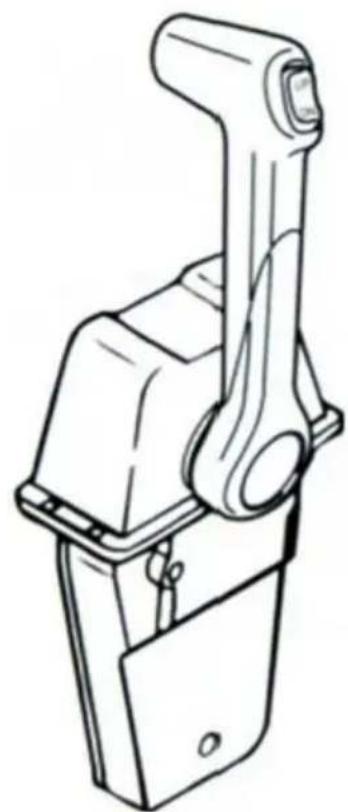

BELANGRIJKSTE COMPORNENTEN VAN ENKELE MOTOR TYPE

Kleine schakelkast voor één motor

(J) Powertrim en Itlt-schakelaar®Grip

@ Controleliefhebber

4 Vrije gaspedaalknop

5 Koeien

(6 Gaspedaal fnCIIOO-adJUSter

OPMERKING: Afhankelijk van de specificaties zijn sommige modellen niet uitgerust met het vermogen tnm en 1111 s..1tch

OPMERKING

Afhankelijk van de specificatie zijn sommige modellen niet uitgerust met trimbekrachtiging en kantelschakelaar

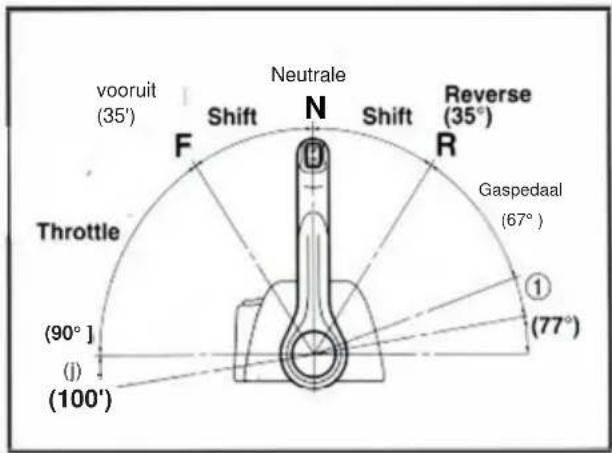

Vooruit en achteruit Om te

schakelen naar vooruit en achteruit draait u de bedieningshendel ongeveer 35° naar beneden (vaste stand) naar respectievelijk de F-kant en de R-kant. Wanneer de bedieningshendel verder naar beneden wordt gedraaid, gaat de gasklep open.

(D Instelbaar bereik met schuifregelaar

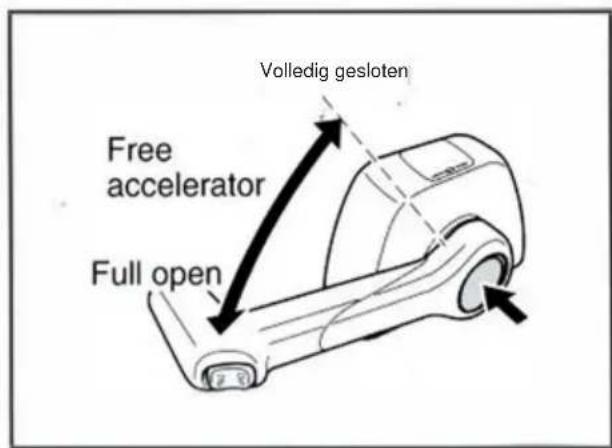

Vrij gaspedaal Zet de

bedieningshendel in neutraal (N) en terwijl u de knop voor vrij gas indrukt, draait u de bedieningshendel. De gashendel kan worden geopend zonder dat er in een versnelling hoeft te worden geschakeld

OPMERKING:

De bedieningshendel moet meer dan 35° vanuit neutraal worden gedraaid, anders kan de gashendel niet worden geopend

LET OP:

Het is onmogelijk om de vrije versnellingsknop te bedienen tenzij de bedieningshendel in neutraal staat.

- Nadat u de knop voor het vrije gaspedaal hebt bediend, zet u de bedieningshendel in de neutrale stand (N). De knop voor het vrije gaspedaal beweegt automatisch naar de ingestelde positie, zodat deze vrijelijk naar voren en naar achteren kan worden gedraaid.

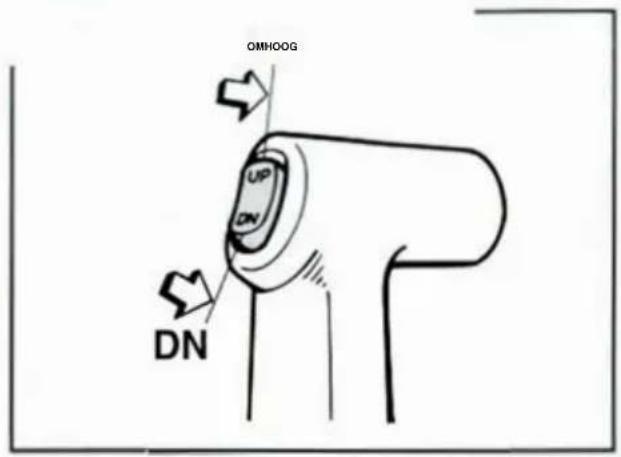

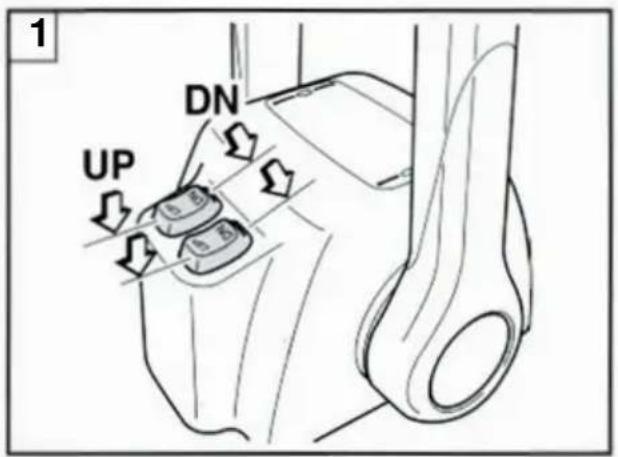

ÿ Elektrisch trim- en verlichtingsschakelaar

De power-tnm- en kantelschakelaar zijn bevestigd aan de bedieningshendelgreep en de dubbele afdekking. Als u 11 OMHOOG duwt, wordt de motor omhoog getrimd en omhoog gekanteld, en als u deze OMLAAG indrukt, wordt de motor omlaag getrimd en omlaag gekanteld.

OPMERKING: • Bij het bedienen van de afstandsbedieningskasten voor

tweelingmotoren. De trim- en kantelbekrachtigingsschakelaar op de bedieningshendel is bij beide

motoren vergrendeld. • Terwijl de schakelknop wordt ingedrukt, draait de trim-/

kantelmotor en wordt de montagehoek van de motor aangepast. Wanneer de schakelknop wordt losgelaten, stopt de motor in zijn positie.

1 Afstandsbediening boK voor tweemotorig

Bescherming tegen starten in versnelling

,,w,,11ÿ

Deze controle zorgt voor start-in-versnellingsbescherming die voldoet aan de USCG-vereisten van CFR 183, SUBPART L.

riÿ vier retourgerechten

Zorg ervoor dat de schakelbediening in neutraal staat voordat u de motor start.

Met deze functie kan het motorengme alleen worden gestart als het in neutraal staat. Selecteer altijd de neutraalstand voordat u de motor start

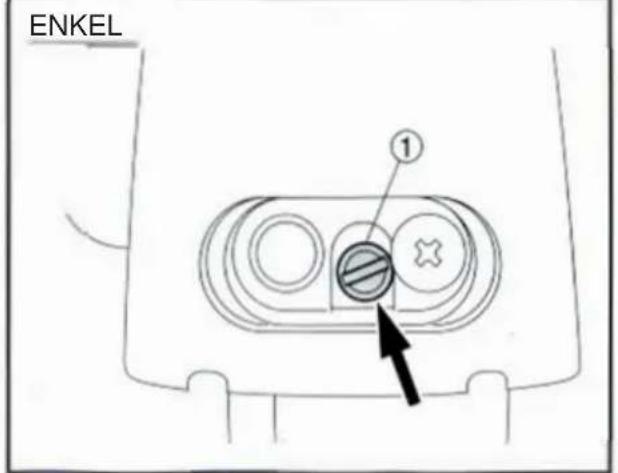

Afstelling van de werking van de

bedieningshendel Op deze afstandsbedieningskast is de wrijving van de bedieningshendel op de

volgende manier instelbaar : 1. Door de gasfrictieschroef aan de achterkant van de afstandsbedieningskast in of uit te draaien, kan de stijfheid van de bedieningshendel worden aangepast. Door de stelschroef naar rechts te draaien, draait de bedieningshendel stroef, terwijl door deze naar links te draaien de hendel gemakkelijker draait.

©Stelschroef

OPERATION

STANDARD

,W vanaf 1ÿ11, niveau i

Een onjuiste selectie of installatie van een afstandsbediening kan resulteren in een plotseling en onverwacht verlies van controle, wat kan resulteren in een ernstig ongeval. Raadpleeg uw Yamaha-dealer.

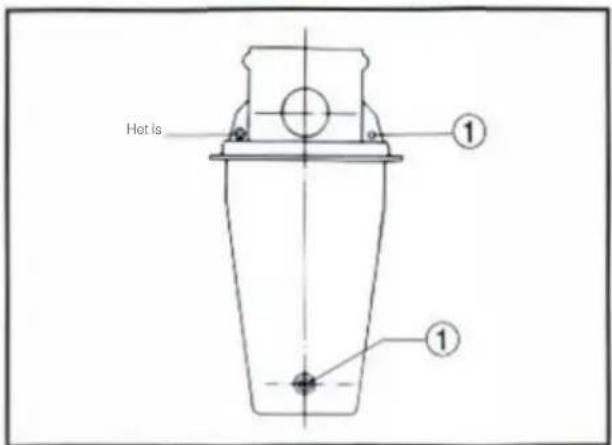

Positie afstandsbedieningskast

Selecteer de juisteÿS1tJ011 voor de afstandsbedieningskast, en sy de sjabloon op de geselecteerde pos,tton en dnllïe vervolgens via ,t Houd bij het selecteren van de positie van de schakelkast de volgende stappen aan

1 De afstandsbedieningskast moet zodanig worden ingesteld dat deze de bediening van de bedieningselementen en schakelaars niet belemmert. Zorg ervoor dat er geen obstakel is het pad van de afstandsbedieningskabels.
2. Laat ruimte vrij zodat de onderkant van de afstandsbedieningskast vrijkomt heeft geen contact met andere par1's
3. Zorg ervoor dat de afstandsbedieningskabels kunnen worden opgerold zonder te buigen. De straal van een kabelbocht moet groter zijn dan 200 mm (7,87 inch)

VOORZICHTIGHEID:

Scherpe bochten (minder dan 200 mm (7,87 inch) in straal) van de kabels belemmeren een soepele beweging van de kabels en verkorten de levensduur van de kabel.

De kabelaansluiting moet eerst worden gestart vanaf de kant van de afstandsbedieningskast. Bij starten vanaf de motorzijde is het afstellen van de kabel in sommige gevallen onmogelijk.

OPMERKING: Gebruik originele YAMAHA-kabels.

1. Maak de draden los waarmee het deksel is bevestigd en verwijder het handdoek en lichaam.

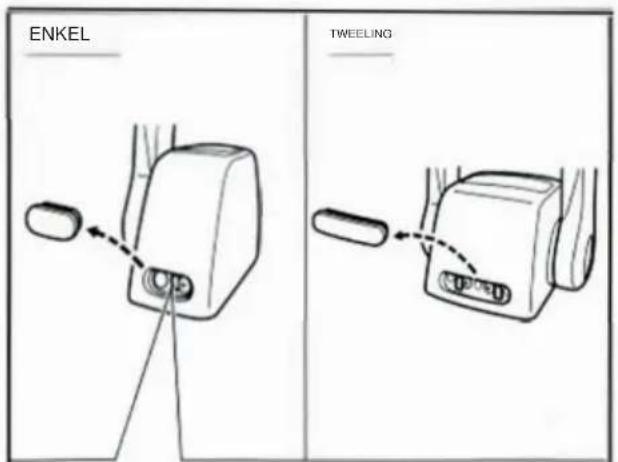

1. Draai de tegelschroeven los waarmee de twee afstandsbedieningskasten zijn bevestigd en plaats de afstandsbedieningskasten uit elkaar

(j) Schroef

Met de afstandsbedieningskast kunt u overschakelen van het push-to-open-gaskleptype naar het pull-to-open-type door enkele posities van de onderdelen te wijzigen

In deze handleiding wordt de procedure besproken voor het wisselen van het push-lo-open-gaskleptype naar het pull-lo-open-type

Als het daarom moet worden gewijzigd van het pull-to-open-type naar het push-lo-open-type, voer dan eenvoudigweg de procedure in omgekeerde volgorde uit

VOORZICHTIGHEID:

Wanneer u onderdelen opnieuw installeert, breng dan waterbestendig vet (Yamaha Gÿease A) aan op bewegende patronen en contactoppervlakken van onderdelen.

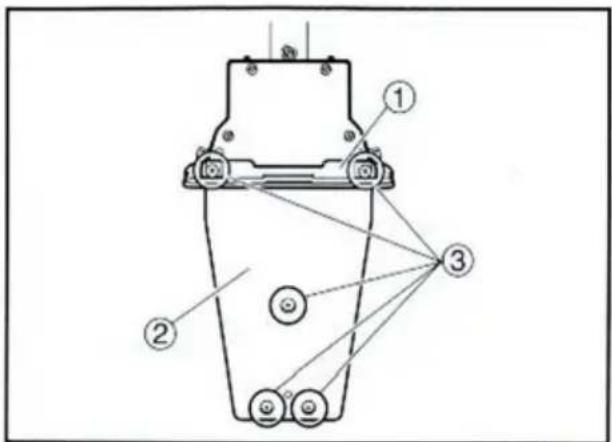

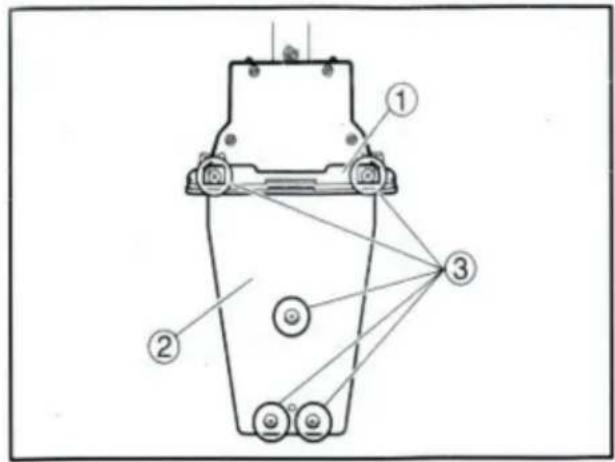

1. Verwijder het deksel van de behuizing. 2.

Draai de vijf schroeven los en verwijder de montageflens, pakking en achterplaat

(1) Montageflens

®Achterplaat

@Schroeven

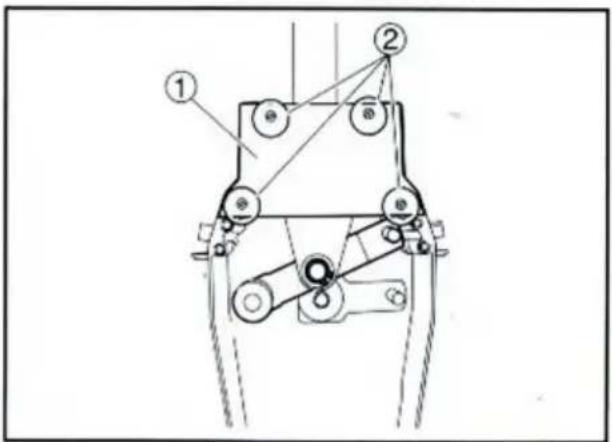

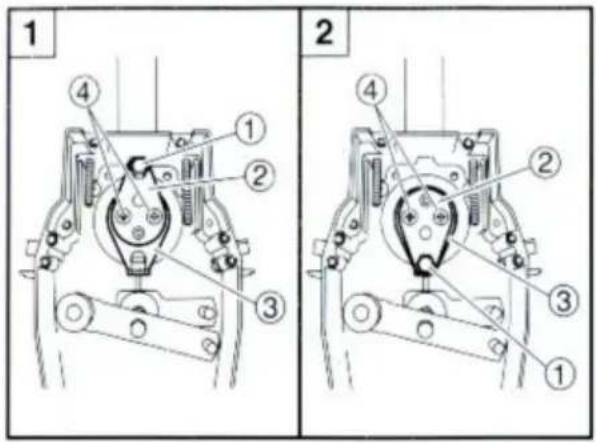

1. Verwijder de vier schroeven en verwijder de verblijfsplaat houder.

(i) Vasthoudplaathouder

®Schroeven

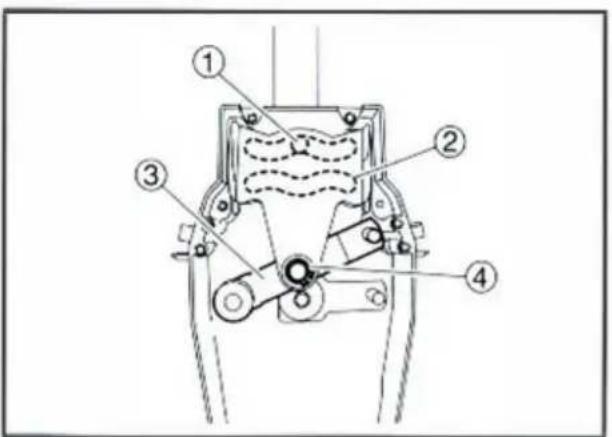

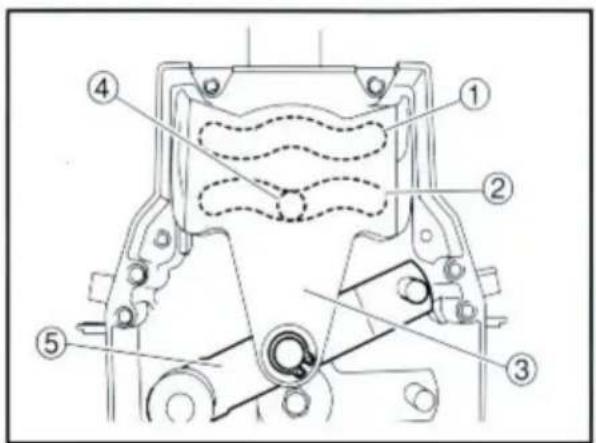

1. Verwijder de borgringen en verwijder de rustplaat. Plaats de gasarmconstructie zo dat deze naar beneden draait.

G)

Roller®Dwell-plaat

@ Gaskleparm

@ Borgring

Dit product valt onder de bepalingen van de Europese richtlijn 2012

/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product gescheiden moet worden ingezameld in de afvalcontainer

Europeese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
