Ta skrzynka zdalnego sterowania 1 jest tak zaprojektowana, że zarówno sh, 11, jak i przepustnica mogą być uruchamiane za pomocą pilota zdalnego sterowania. Aby zapewnić prawidłową obsługę i instalację skrzynki zdalnego sterowania, prosimy o uważne i dokładne zapoznanie się z niniejszą instrukcją. Wyjaśnienia należy dokonać w oparciu o przepustnicę typu push-to-open equ dw, moc

tnm i bit swrtch. Q, ważne informacje na temat disnngu1sh instrukcji, stosując następujące oznaczenia.

Symbol ostrzegawczy oznacza UWAGAI BADZ UWAZNY! WAZNE JESF TWOJE BEZPIECZEŃSTWO!

…Cang Qin II Asia M?

Niezastosowanie się do OSTRZEŻEŃ Instrukcji <:01,ild rvsull Dochodzi do obrażeń lub śmierci operatora maszyny, osoby postronnej lub osoby sprawdzającej lub naprawiającej skrzynkę zdalnego sterowania.

Skrzynka zdalnego sterowania Ttw,n jest używana jako podstawa buu i podręcznik nustrattons 111 Therelore. niektóre zasady mogą nie dotyczyć każdego modelu

OSTROŻNOŚĆ:

A PRZESTROGA Oznacza specjalne środki ostrożności, które należy podiąć, aby uniknąć uszkodzenia pilota zdalnego sterowania 1w tej

NOTATKA:

UWAGA zawiera kluczowe informacje, które ułatwiają lub wyjaśniają procedury.

Specyfikacje podane w instrukcji mogą być odpowiednie zmienić bez uprzedzenia.

GŁÓWNE ELEMENTY POJEDYNCZEGO SILNIKA TYP

Jedna skrzynka sterownicza dla pojedynczego silnika

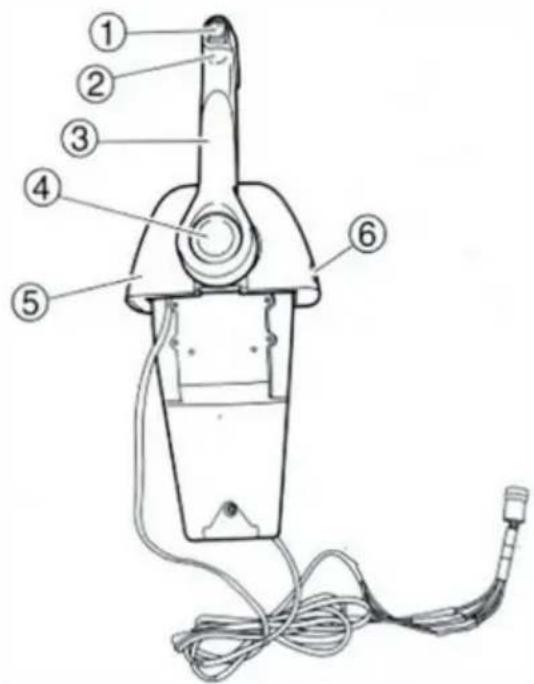

(1) Wspomaganie trymowania i wyłącznik

krańcowy ©Grip

@ Miłośnik kontroli

4 Przycisk swobodnego przyspieszania

5 krów

(6 Regulacja przepustnicy fnCIIOO

UWAGA:

W zależności od specyfikacji niektóre modele nie są wyposażone w moc tnm i 1111 s..1tch

No	Components	Picture	Qty
7	Circlip		2
8	Cable Joint		2
9	Grommet		1
10	Washer(6)		4
11	Nut(M5)		4
12	Screw(M5*30)		5
13	Packing		1
14	Manual		1
15	Copper Nut(M5)		1
16	Plastic mounting block 1		1
17	Plastic mounting block 2		1

NOTATKA:

W zależności od specyfikacji niektóre modele nie są wyposażone we wspomaganie trymowania i przełącznik pochylenia

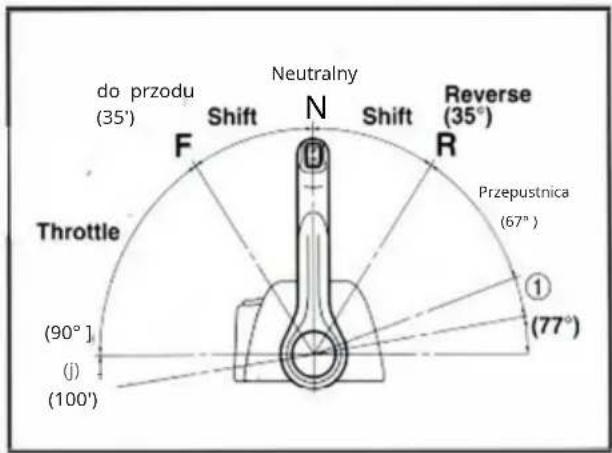

do przodu (35') Shift Neutralny F N Shift Reverse (35°) R Throttle Przepustnica (67°) (90°) (j) (100') (77°)

Całkowicie zamknięte Free accelerator Full open

Do przodu i do tyłu Aby

włączyć bieg do przodu i do tyłu, obróć dźwignię sterującą w dół o około 35° (pozycja ustalona) odpowiednio w stronę F i R. Dalsze obrócenie dźwign sterującej w dół powoduje otwarcie przepustnicy.

(D Th mały zakres regulacji

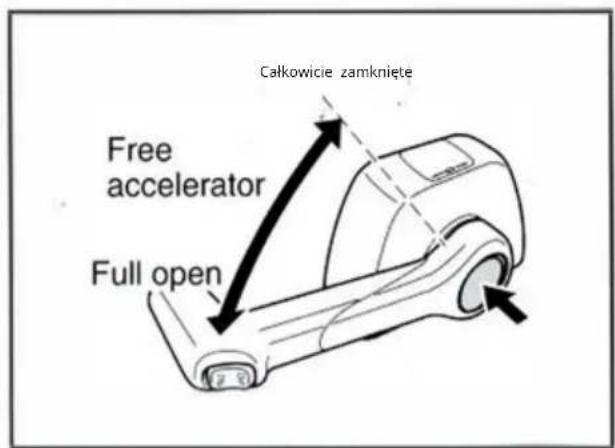

Wolne przyspieszenie

Ustaw dźwignię sterującą w położeniu neutralnym (N) i naciskając przycisk wolnego przyspieszenia, obróć dźwignię sterującą. Przepustnicę można otworzyć bez konieczności zmiany biegu

NOTATKA:

Dźwignię contr61 należy obrócić o więcej niż 35° od położenia neutralnego, w przeciwnym razie nie będzie można otworzyć przepustnicy

UWAGA: •

Nie można używać przycisku swobodnego przyspieszania chyba że dźwignia sterująca jest w położeniu neutralnym.

- Po naciśnięciu przycisku swobodnego przyspieszenia ustaw dźwignię sterującą w położeniu neutralnym (N), a przycisk swobodnego przyspieszenia przesunie się automatycznie do ustawionego położenia, dzięki czemu będzie można go swobodnie obracać do przodu i do tyłu.

Włącznik trymu i przechyłu

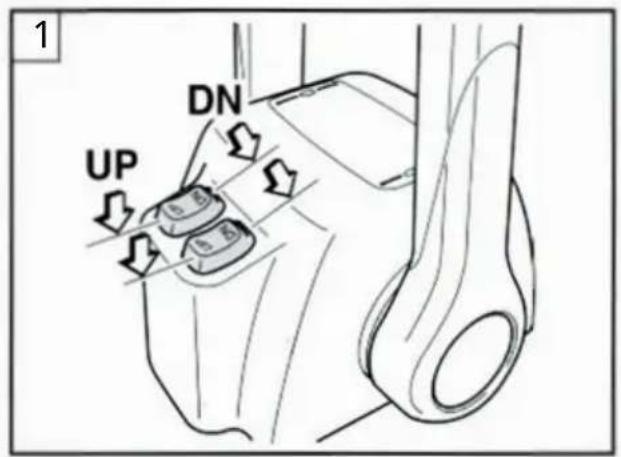

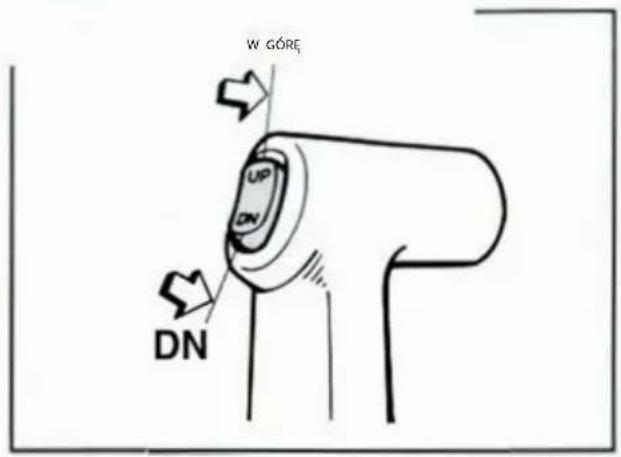

Przełącznik zasilania i pochylenia jest przymocowany do uchwytu dźwigni sterującej i podwójnej pokrywy. Naciśnięcie przycisku 11 W GÓRĘ powoduje podniesienie i przechylenie silnika do góry, a naciśnięcie przycisku W DÓŁ powoduje trymowanie w dół i przechylenie silnika w dół.

UWAGA:

Podczas obsługi skrzynek zdalnego sterowania w przypadku silników bliżniaczych, przełączniki wspomagania trymowania i pochylania na uchwycie dźwigni sterującej są powiązane z obydwoma silnikami. • Kiedy przycisk

przełącznika jest wciśnięty, silnik trymowania/przechylania obraca się i reguluje kąt mocowania silnika. Po zwolnieniu przycisku przełącznika silnik zatrzyma się w swoim położeniu,

BoK zdalnego sterowania do silników dwusilnikowych

1 DN UP UP UP

Urządzenie zabezpieczające rozruch na biegu

Sterowanie to zapewni zabezpieczenie rozruchu na biegu, spełniające wymagania USCG CFR 183, PODCZĘŚĆ L.

Przed uruchomieniem silnika upewnij się, że sterowanie zmianą biegów znajduje się w położeniu neutralnym.

Ta funkcja pozwala na uruchomienie silnika tylko wtedy, gdy jest on w położeniu neutralnym. Przed uruchomieniem silnika zawsze wybieraj położenie neutralne

POJEDYNCZY BLIŻNIAK POJEDYNCZY ①

Regulacja działania dźwigni sterującej W tym skrzynce

zdalnego sterowania tarcie dźwigni sterującej można regulować w następujący sposób 1.

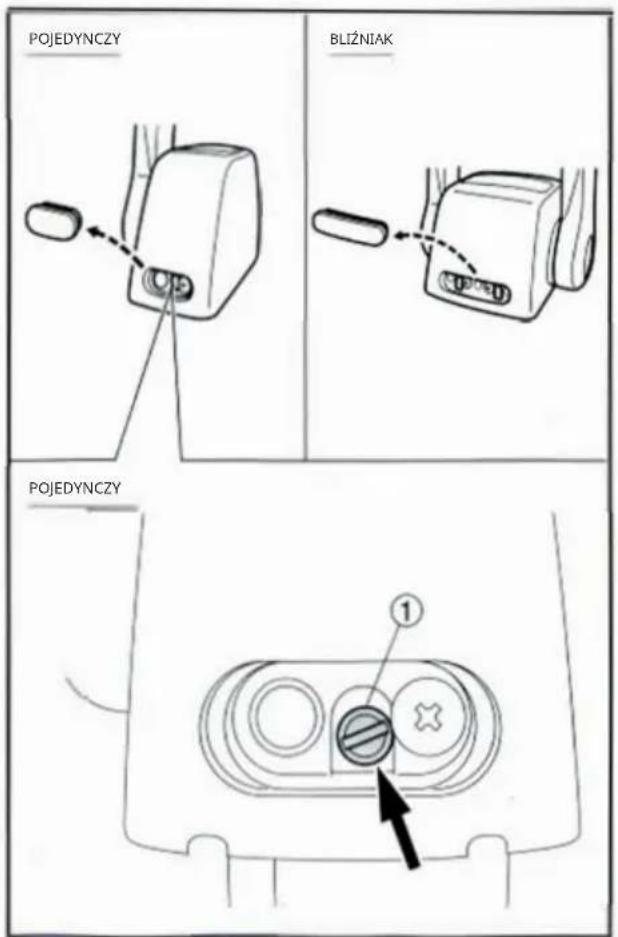

Obracając lub wykręcając śrubę

tarcia przepustnicy z tyłu skrzynki zdalnego sterowania, można regulować sztywność dźwigni sterującej. Obracanie śruby regulacyjnej w prawo utrudnia obracanie dźwigni sterującej, a obracanie jej w lewo ułatwia obracanie dźwigni.

©Śruba regulacyjna

OPERATION

STANDARD

.W od 1♦11, poziom i

Nieprawidłowy dobór lub instalacja pilota może skutkować nagłą i nieoczekiwaną utratą kontroli, a w konsekwencji poważnym wypadkiem. Skontaktuj się ze swoim dealerem Yamaha.

Pozycja skrzynki pilota

Wybierz odpowiedni Śtj011 dla skrzynki pilota i s szablon na wybranej pozycji,tton, następnie dnll e poprzez,t Wybierając pozycję skrzynki sterującej, postępuj zgodnie z m,nd

1 Zdalna skrzynka sterownicza powinna być ustawiona na 1n a non, w którym nie utrudnia to działania sterownic i SW,1c s. Upewnij się, że nie ma żadnych przeszkód ścieżka kabli pilota zdalnego sterowania 2.

Pozostawić wolną przestrzeń tak, aby spód skrzynki zdalnego sterowania znajdował się na dolnie łączy się z żadnymi innymi par1

1. Prowadnica jest elastyczna, dzięki czemu kasety zdalnego sterowania można obracać bez zginania. Promień zgięcia kabla powinien być większy niż 200 mm (7,87 cala)

OSTROŻNOŚĆ:

Ostre zagięcia (o promieniu mniejszym niż 200 mm (7,87 cala)) kabli utrudniają płynny ruch kabli i skracają ich żywotność.

Podłączenie kablowe należy rozpocząć w pierwszej kolejności od strony skrzynki pilota. W przypadku uruchomienia od strony silnika regulacja linki będzie w niektórych przypadkach niemożliwa.

UWAGA:

Używaj oryginalnych kabli YAMAHA.

1. Poluzuj śruby mocujące pokrywę i zdejmij ją ręcznik i ciało.

To jest ① ①

1. Poluzuj śruby mocujące płytki do dwóch skrzynek zdalnego sterowania i rozłóż skrzynki zdalnego sterowania

(j) Šruba

ZMIANA PRZEPUSTNICY Z PRZEPUSTNICĄ Pchnij, aby otworzyć Wpisz typ przepustnicy „Ciągnij, aby otworzyć”.

Skrzynka zdalnego sterowania umożliwia zmianę przepustnicy z typu „wciśnij, aby otworzyć” na typu „pociągnij, aby otworzyć” poprzez zmianę położenia niektórych części W tej instrukcji omówiono procedurę zmiany przepustnicy z typu push-lo-open na typu pull-lo-open Dlatego też, jeżeli zajdzie konieczność zmiany typu pull-to-open na push-lo-open, należy po prostu odwrócić tę procedurę

OSTROŻNOŚĆ:

Podczas montażu części nałów wodoodporny smar (Yamaha G easy A) na ruchome elementy i powierzchnie stykowe części.

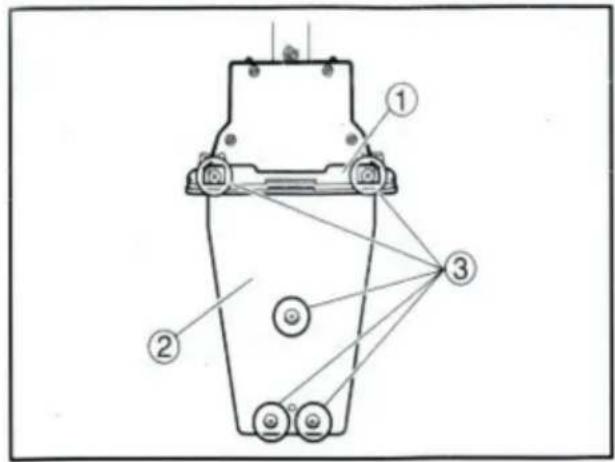

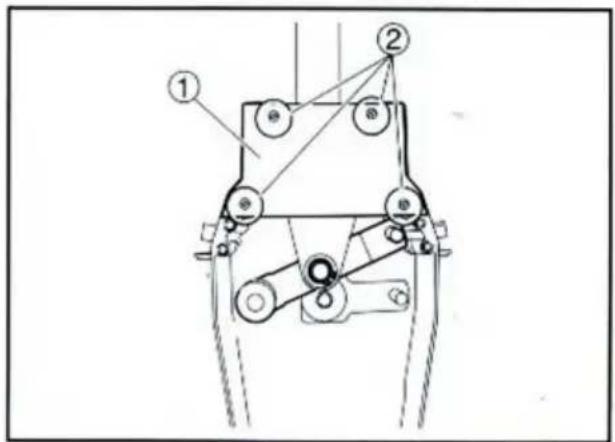

1. Zdejmij pokrywę z korpusu 2. Poluzuj pięć śrub i zdejmij kołnierz montażowy, uszczelkę i tylną płytę

(☐) Kołnierz montażowy ®Płyta tylna @Śruby

1. Odkręć cztery śruby i zdejmij płytkę mieszkalną wynajęcie.

(i) Element ustalający płyty mocującej ®Śruby

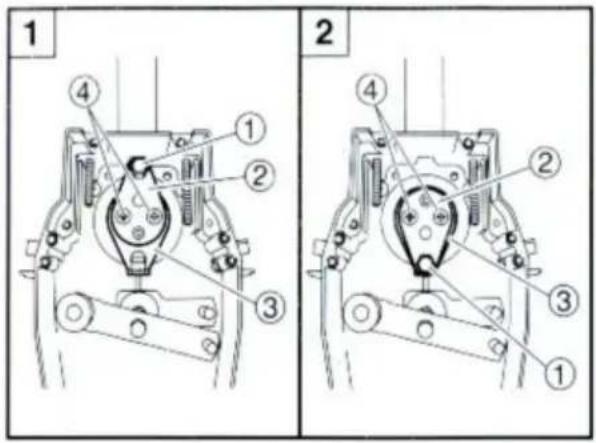

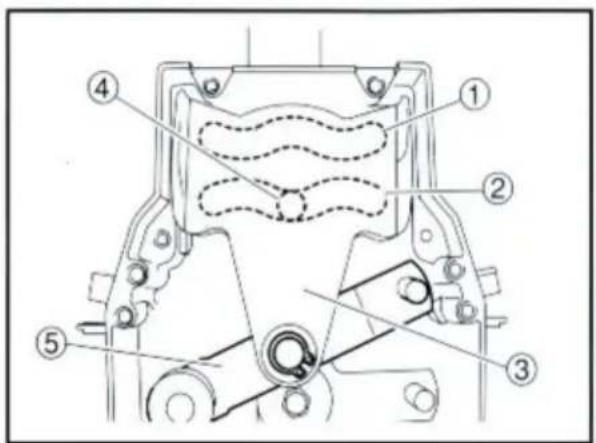

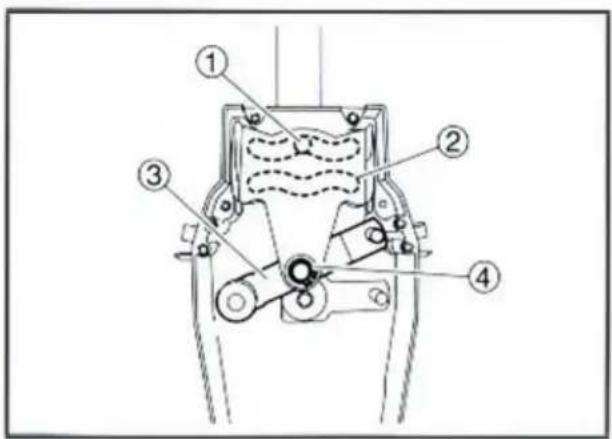

1. Zdejmij pierścienie zabezpieczające i płytkę osadzającą. Ustawić zespół ramienia przepustnicy tak, aby był skierowany w dół.

G) Rolka ®Płyta osadcza @ Zespół ramienia przepustnicy @Circlip
