Type de produit	Palan hydraulique pour camion (grue de camion)
Marque	Vevor
Modèle	HXCZDJ-06
Capacité de levage maximale	1000 lb (environ 453 kg)
Hauteur de levage	130 à 230 cm
Capacité du vérin hydraulique	8 tonnes max
Angle de rotation	360 degrés
Matériau principal	Acier avec revêtement en poudre
Alimentation	Manuelle (pompage hydraulique)
Fonctions principales	Levage, rotation à 360°, abaissement contrôlé
Sécurité	Loquet de sécurité du crochet, soupape de décharge hydraulique
Entretien	Lubrification périodique des pièces mobiles, vidange d'huile hydraulique annuelle
Utilisation	Montage sur attelage récepteur de camion (classe III/IV)
Pièces détachées	Boulons, broches, crochet, chaîne, vérin, composants listés dans le manuel
Réparabilité	Support technique en ligne (www.vevor.com/support), pièces de rechange disponibles

FOIRE AUX QUESTIONS - HXCZDJ-06 Vevor

Comment installer le palan HXCZDJ-06 sur mon camion ?

Suivez les étapes du manuel : assemblez les pieds, insérez la tête rotative, installez la tige verticale, la flèche, le vérin hydraulique et le crochet. Fixez la barre de remorque à l'attelage récepteur du camion. Assurez-vous que tous les boulons et écrous sont bien verrouillés.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 1000 lb (environ 453 kg) lorsque la flèche est réglée sur la position la plus courte. La capacité diminue lorsque la flèche est allongée.

Comment soulever une charge en toute sécurité ?

Assurez-vous que la charge est correctement attachée au crochet avec des élingues adaptées. Fermez le loquet de sécurité du crochet. Utilisez la manivelle du vérin hydraulique après avoir fermé la soupape de décharge (tournez dans le sens horaire). Pompez lentement pour soulever la charge.

Comment abaisser la charge ?

Tournez lentement la soupape de décharge hydraulique dans le sens antihoraire. La charge descendra progressivement. Ne relâchez pas trop rapidement pour éviter une chute brusque.

Puis-je faire pivoter la flèche avec une charge suspendue ?

Oui, la flèche peut pivoter à 360 degrés même avec une charge. Cependant, verrouillez la flèche avant de soulever et déplacez la charge lentement. Ne laissez jamais une charge suspendue sans surveillance.

Quel entretien est nécessaire ?

Vérifiez régulièrement l'état de la grue, lubrifiez les pièces mobiles et remplacez l'huile hydraulique au moins une fois par an. Utilisez une huile hydraulique de bonne qualité sans mélanger les marques.

Comment changer l'huile hydraulique ?

Consultez le manuel pour la procédure exacte. Généralement, vidangez l'huile usagée via le bouchon de vidange, puis remplissez avec de l'huile hydraulique neuve de qualité. Ne mélangez pas différentes marques.

Que faire si le vérin hydraulique ne soulève pas ?

Vérifiez que la soupape de décharge est bien fermée (sens horaire). Si le problème persiste, il peut y avoir une fuite ou un manque d'huile. Contactez l'assistance technique Vevor.

Puis-je utiliser cette grue pour soulever des personnes ?

Non, il est strictement interdit de soulever des personnes ou des animaux. Cette grue est conçue uniquement pour le levage de charges et ne doit pas être utilisée à d'autres fins.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles via le support Vevor. Consultez la liste des composants dans le manuel (numéros 1 à 24) et contactez le service après-vente à www.vevor.com/support.

MODE D'EMPLOI HXCZDJ-06 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

GRUES POUR CAMIONS

MANUEL D'UTILISATION

Modèle : HXCZDJ-06

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GRUES POUR CAMIONS

Modèle : HXCZDJ-06

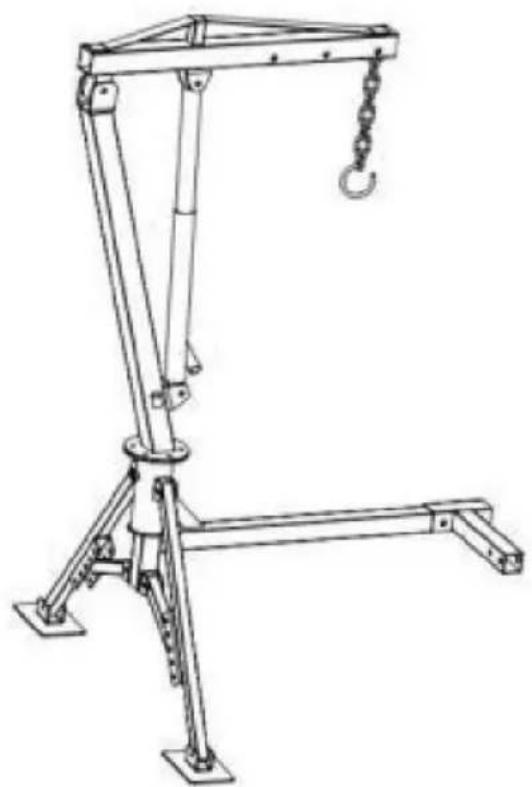

Photo pour référence

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

WARNING

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION INSTRUCTIONS avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

1. Ne jamais surcharger.

2. La charge est maximale lorsque le bras du produit est réglé sur la

le plus court. La charge du produit diminue à mesure que le bras augmente.

1. Portez toujours des lunettes de sécurité approuvées ANSI.

2. Portez toujours une protection auditive lorsque vous travaillez dans des environnements bruyants.

Une exposition prolongée à un bruit de haute intensité peut entraîner une perte auditive.

1. Utilisez un équipement de sécurité. Des chaussures de sécurité, des casques de sécurité et des gants de travail doivent être portés.

utilisé pour les conditions applicables.

1. Habillez-vous convenablement. Ne portez jamais les cheveux longs et détachés et gardez les cheveux, les

vêtements et les gants loin des pièces mobiles.

1. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lorsque

installation et utilisation de cette grue. Ne travaillez jamais sous l'influence de

alcool, drogues ou médicaments.

1. Gardez la zone de travail propre et bien éclairée pendant l'assemblage et l'utilisation

la grue. Gardez les spectateurs et les enfants hors de la zone de travail.

1. Cette grue est conçue pour être positionnée à l'extérieur de la plate-forme du camion et

fixé au véhicule via l'attelage récepteur. Il est portable et facile à

s'ajuste à différentes positions de flèche pour un maximum de 500, 750 et 1 000 lb

capacité. Veuillez ne pas modifier la grue ni utiliser ce produit à des fins autres que celles pour lesquelles il est conçu.

n'a pas été conçu pour.

1. Lors de la fixation de la charge au crochet avec chaîne, utilisez des raccords appropriés

conçu pour supporter la charge. Les colliers doivent être entièrement engagés sur le crochet, avec

le loquet de sécurité du crochet est fermé.

1. Ne soulevez jamais de personnes ou d'animaux. Tenez les enfants et les spectateurs à l'écart de l'appareil.

zone sous et autour de la cargaison soulevée. Lorsque vous utilisez la grue, restez

dégager l'espace entre la grue et la charge.

1. Avant chaque utilisation, inspectez la grue, le vérin long et la chaîne et Hook pour les dommages, la corrosion et toute autre condition qui pourrait affecter la performance sûre de ce produit.
2. Installez la grue uniquement lorsque la camionnette est hors de l'autoroute, dans un emplacement dégagé, à l'écart de la circulation venant en sens inverse.
3. Avant de soulever la cargaison dans la benne du camion, assurez-vous que le moteur du camion est OFF avec transmission automatique en PARK. Véhicule à transmission manuelle La boîte de vitesses doit être enclenchée. Calez toutes les roues pour plus de sécurité.
4. Lorsque vous utilisez ce produit, respectez toutes les consignes du ministère des Transports.

1. Notez la position des tuyaux d'échappement du véhicule avant d'installer le Grue. Les produits inflammables soulevés par la grue pourraient entrer en contact avec des tuyaux d'échappement encore chauds et prendre feu.
2. L'installation de la grue et la manœuvre de charges lourdes sur la grue peuvent être pénible et dangereux. Cela ne devrait être fait que par des personnes qui peut physiquement gérer les exigences de ces tâches.
3. La grue est destinée uniquement à des fins de levage et non à supporter des charges. soutenir la charge avec des chandelles appropriées ou équivalentes, si immédiate chargement ou déchargement impossible. Ne laissez pas de charge suspendue sans surveillance.
4. Retirez la grue de l'attelage récepteur du véhicule lorsque la grue n'est pas utilisé.
5. Soyez toujours conscient de la charge dynamique. Une charge excessive peut être créée brièvement par une traction soudaine ou une prise de poids, ce qui peut endommager la grue, la cargaison et/ou des blessures corporelles.
6. Gardez à l'esprit que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. Il est important que la personne qui définit Lors du chargement, du déchargement et de l'utilisation de ce produit, faites preuve de bon sens. fois.

CONSERVEZ CES INSTRUCTIONS

PARAMÈTRES MODELAND

Modèle	HXCZDJ-06
Capacité du support	Max. 1000 lb
Hauteur de levage	130~230cm
Cric hydraulique	Max. 8 tonnes
Angle de rotation	360 degrés
Matériel	Acier avec revêtement en poudre

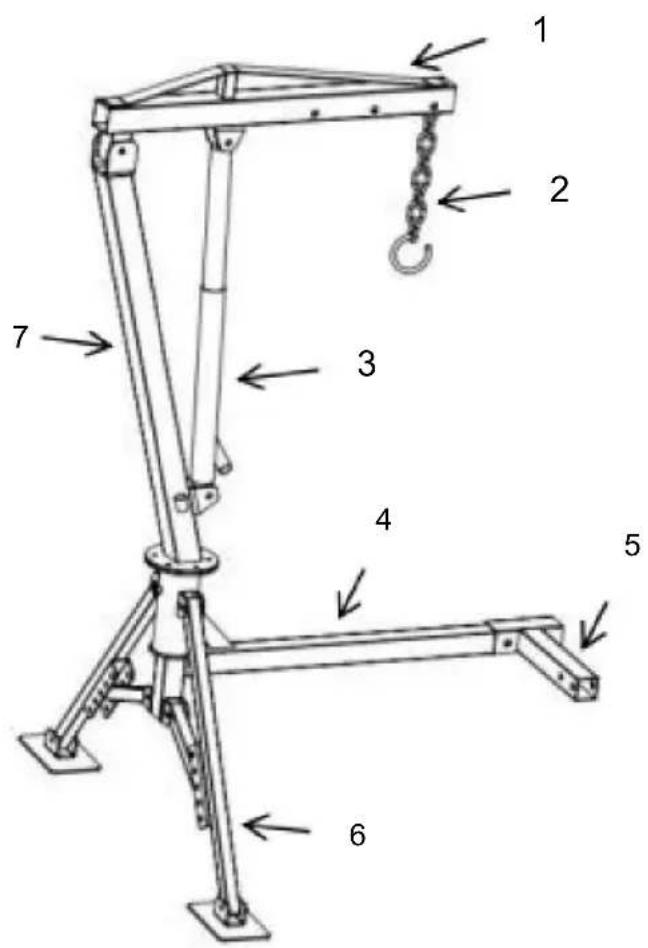

DIAGRAMME DE STRUCTURE

1. Boum
2. Crochet avec chaîne
3. Cric hydraulique
4. Barre de remorque
5. Tige de connexion de barre
6. Jambe d'appui
7. Tige verticale

COMPOSANTS

Non.	Non. Image	Nom et Qté		Image	Nom et Q'té
1		Barre de remorque (×1)	14		BoulonM12*80(×3)
2		Jambe (×2)	15		BoulonM12*30(×6)
3		Tige verticale (×1)	16		Printemps rondelleF10(×8)
4		Boom (×1)	17		Rondelle plateF10(×8)
5		Bar Connexion Tige (×1)	18		NoixM10 (×8)
6		Accrocher avec Chaîne (×1)	19		Printemps rondelleΦ12(×9)
7		Pied (×2)	20		Rondelle plateF12(×9)
8		Vis longue (×1)	21		NoixM12(×9)

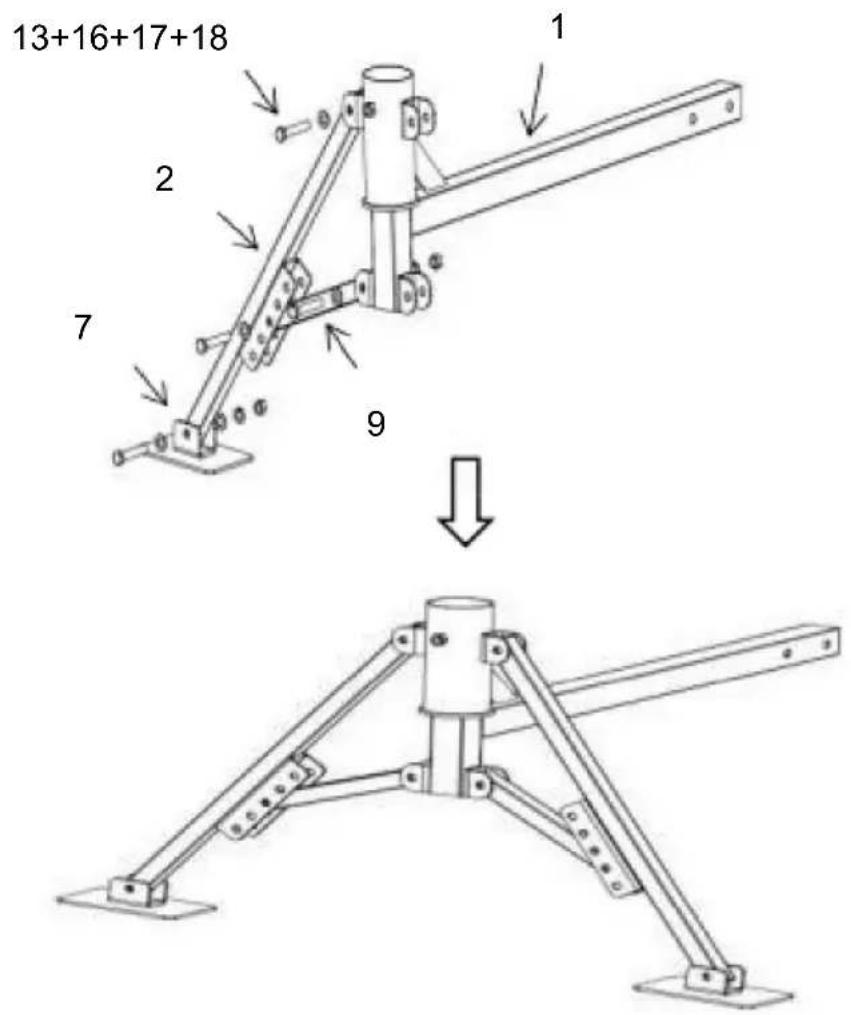

Étape 1 : Assemblez les deux pieds de support et verrouillez-les avec des boulons et des écrous. Remarque : le pied (2) est conçu avec une position poreuse qui permet un réglage facile de la hauteur du pied de support.

13+16+17+18 1 2 7 9 ↓

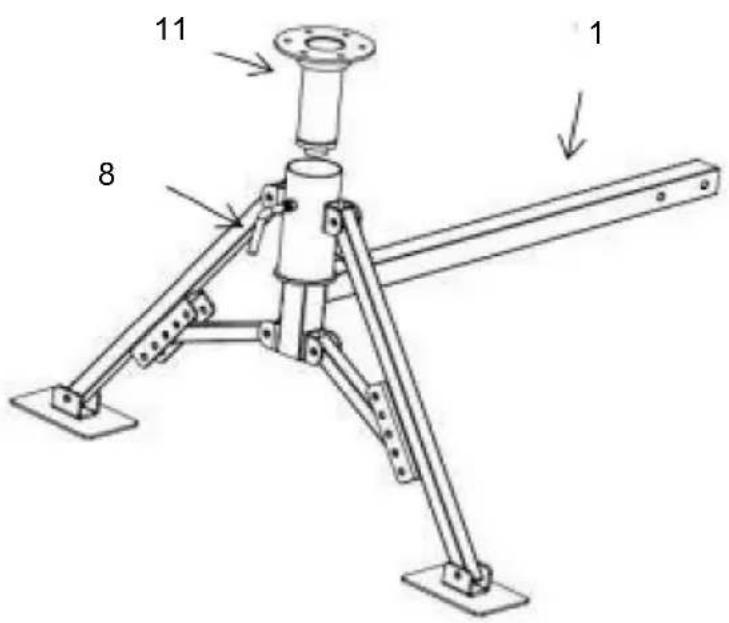

Étape 2 : Insérez lentement la tête rotative (11) dans la barre de remorque (1); Verrouillage la longue vis (8) peut empêcher la tête rotative (11) de tourner.

11 8 1

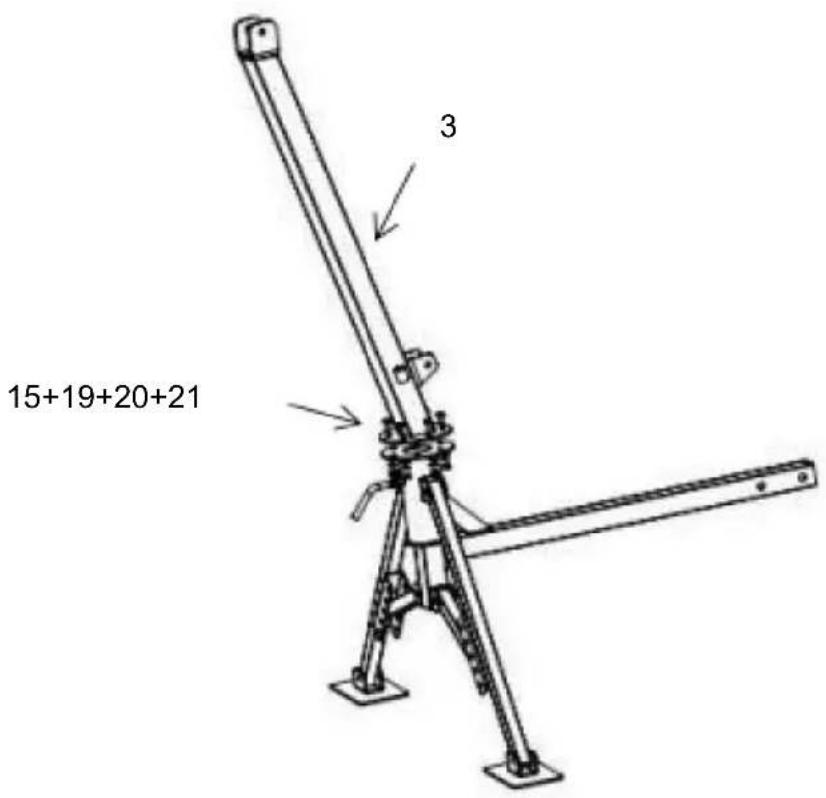

Étape 3 : Installez la tige verticale (3) et verrouillez-la avec des boulons, des rondelles et des écrous.

3 15+19+20+21

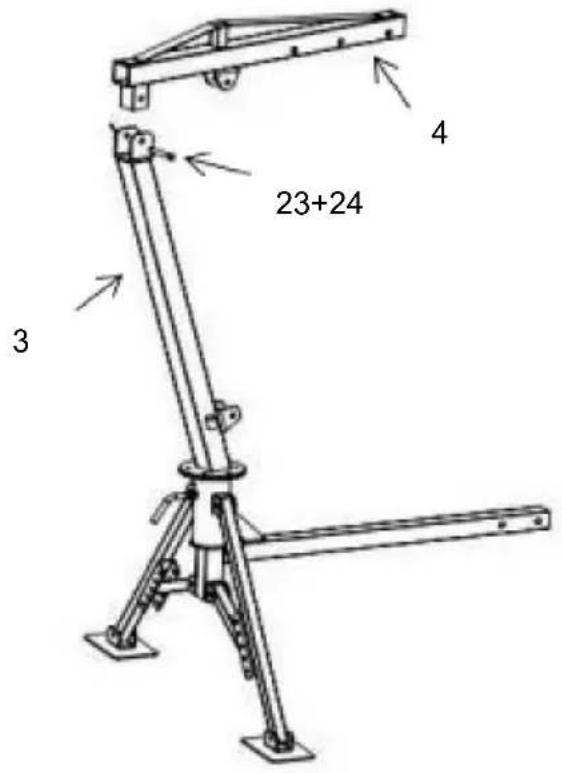

Étape 4 : Installez la flèche (4). Connectez 4 et 3 avec une goupille (23), et l'extrémité de la goupille est coincée dans la goupille fendue (24).

23+24 3 4

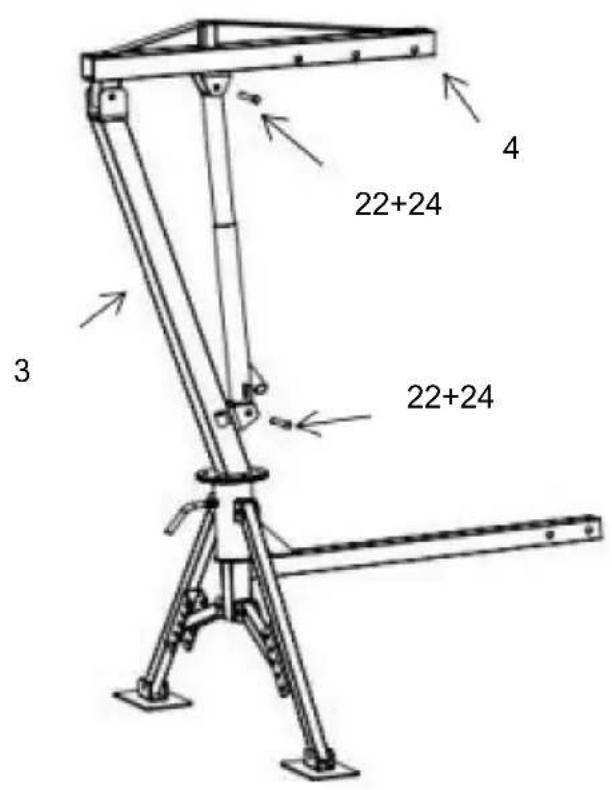

Étape 5 : Installez le cric hydraulique. Connectez 4 et 3 avec deux broches (22), et l'extrémité de la broche est coincée dans la goupille fendue (24).

22+24 3 22+24 4

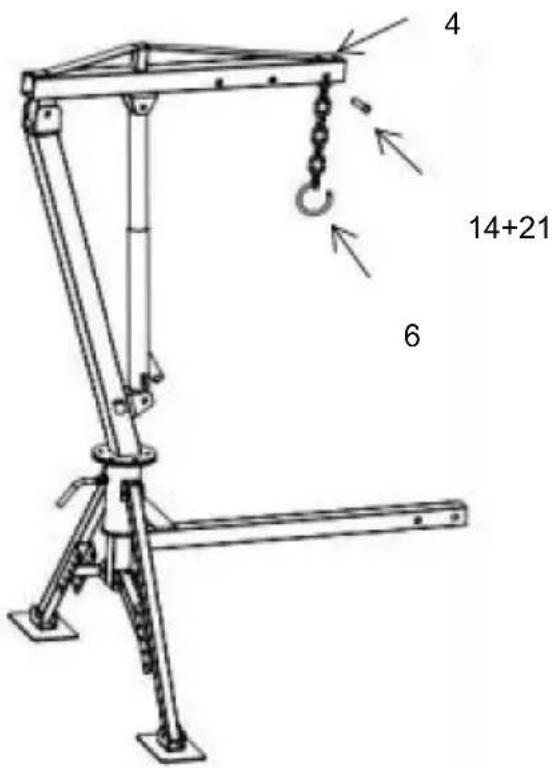

Étape 6 : Installez le crochet avec la chaîne (6). Connectez 4 et 6 avec une goupille (14) et l'extrémité de la goupille est coincée dans la goupille fendue (21).

Remarque : Il est portable et facile à régler sur différentes positions de flèche pour 500, 750 et 1 000 lb.

4 14+21 6

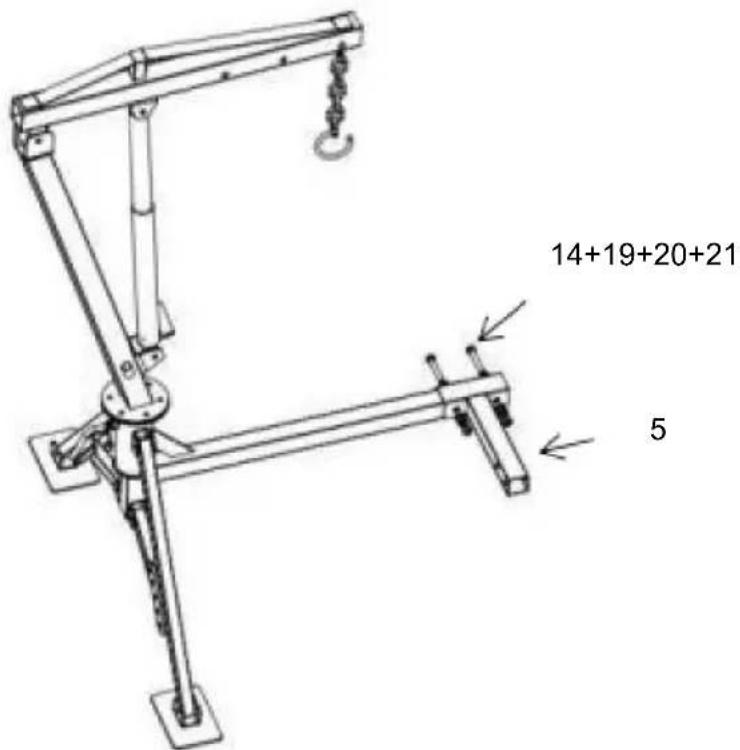

Étape 7 : Connectez le produit au véhicule et vous pouvez l'utiliser.

Remarque : vous pouvez également vous connecter à votre véhicule à l'aide de 5.

14+19+20+21 5

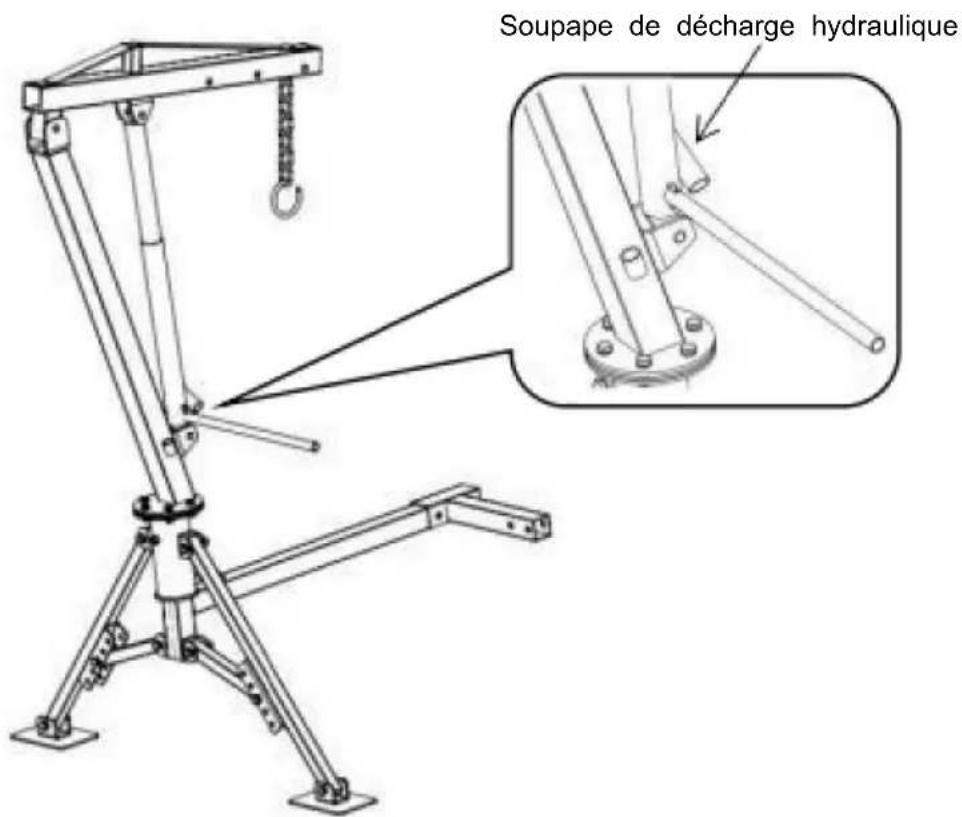

Opération:

1) Assurez-vous que l'installation est correcte et que toutes les pièces sont verrouillées.
2) La flèche peut être tournée et doit être verrouillée avant le levage.
3) Connaître le poids de la charge à soulever. La charge doit être correctement attachés et dotés de raccords de fixation qui s'attacheront au crochet.

Attachez la cargaison au crochet.

4) Utilisez la poignée du cric pour fermer la soupape de décharge hydraulique (tournez dans le sens des aiguilles d'une montre) complètement), puis pompez la manivelle du cric pour soulever la flèche et le cargaison lentement.
5) Avec la charge soulevée, la tige verticale peut être tournée pour déplacer la charge dans la caisse du camion.
6) Avec la cargaison positionnée sur la plate-forme du camion, tournez lentement le vérin hydraulique. relâchez la soupape dans le sens inverse des aiguilles d'une montre et la cargaison sera abaissée dans le camion lit.
7) Retirez le coupleur de chargement du crochet de flèche et faites pivoter le Ramenez la flèche à sa position initiale.

Remarque : Soyez vigilant car la flèche descendra rapidement jusqu'à sa position la plus basse.

Soupape de décharge hydraulique

ENTRETIEN

1. Vérifiez fréquemment l'état du palan hydraulique.
2. N'utilisez pas de grue endommagée.
3. Assurez-vous que tous les composants sont en bon état. Si la grue ou le récepteur l'attelage est endommagé par un accident ou tout autre type de dommage est noté, il devrait être remplacé.
4. Vérifiez que tout le matériel est bien fixé en place
5. Gardez la grue propre et lubrifiez périodiquement les pièces mobiles.
6. Remplacement de l'huile hydraulique : Il est important de remplacer l'huile hydraulique à au moins une fois par an (ou plus si la grue est fréquemment utilisée). N'utilisez que des produits de bonne qualité Utilisez une huile hydraulique de qualité et ne mélangez jamais différentes marques d'huile.
