Tipo di prodotto	Paranco idraulico per camion (gru per camion)
Marca	Vevor
Modello	HXCZDJ-06
Capacità di sollevamento massima	1000 lb (circa 453 kg)
Altezza di sollevamento	130 a 230 cm
Capacità del cilindro idraulico	8 tonnellate max
Angolo di rotazione	360 gradi
Materiale principale	Acciaio con rivestimento a polvere
Alimentazione	Manuale (pompaggio idraulico)
Funzioni principali	Sollevamento, rotazione a 360°, abbassamento controllato
Sicurezza	Fermo di sicurezza del gancio, valvola di scarico idraulico
Manutenzione	Lubrificazione periodica delle parti mobili, cambio olio idraulico annuale
Utilizzo	Montaggio su gancio di traino del camion (classe III/IV)
Ricambi	Bulloni, perni, gancio, catena, cilindro, componenti elencati nel manuale
Riparabilità	Supporto tecnico online (www.vevor.com/support), ricambi disponibili

Domande frequenti - HXCZDJ-06 Vevor

Come installare il paranco HXCZDJ-06 sul mio camion?

Segui i passaggi del manuale: assembla i piedi, inserisci la testa rotante, installa l'asta verticale, il braccio, il cilindro idraulico e il gancio. Fissa la barra di traino al gancio di ricezione del camion. Assicurati che tutti i bulloni e i dadi siano ben serrati.

Qual è la capacità di carico massima?

La capacità di carico massima è di 1000 lb (circa 453 kg) quando il braccio è impostato sulla posizione più corta. La capacità diminuisce quando il braccio è allungato.

Come sollevare un carico in sicurezza?

Assicurati che il carico sia correttamente agganciato al gancio con cinghie adatte. Chiudi il fermo di sicurezza del gancio. Usa la manovella del cilindro idraulico dopo aver chiuso la valvola di scarico (girare in senso orario). Pompa lentamente per sollevare il carico.

Come abbassare il carico?

Gira lentamente la valvola di scarico idraulico in senso antiorario. Il carico scenderà gradualmente. Non rilasciare troppo rapidamente per evitare una caduta improvvisa.

Posso ruotare il braccio con un carico sospeso?

Sì, il braccio può ruotare a 360 gradi anche con un carico. Tuttavia, blocca il braccio prima di sollevare e sposta il carico lentamente. Non lasciare mai un carico sospeso senza sorveglianza.

Quale manutenzione è necessaria?

Controlla regolarmente le condizioni della gru, lubrifica le parti mobili e sostituisci l'olio idraulico almeno una volta all'anno. Usa un olio idraulico di buona qualità senza mescolare marche.

Come cambiare l'olio idraulico?

Consulta il manuale per la procedura esatta. Generalmente, scarica l'olio usato dal tappo di scarico, poi riempi con olio idraulico nuovo di qualità. Non mescolare marche diverse.

Cosa fare se il cilindro idraulico non solleva?

Controlla che la valvola di scarico sia ben chiusa (senso orario). Se il problema persiste, potrebbe esserci una perdita o mancanza di olio. Contatta l'assistenza tecnica Vevor.

Posso usare questa gru per sollevare persone?

No, è severamente vietato sollevare persone o animali. Questa gru è progettata solo per il sollevamento di carichi e non deve essere utilizzata per altri scopi.

Dove trovare i ricambi?

I ricambi sono disponibili tramite il supporto Vevor. Consulta l'elenco dei componenti nel manuale (numeri da 1 a 24) e contatta il servizio post-vendita a www.vevor.com/support.

MANUALE UTENTE HXCZDJ-06 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

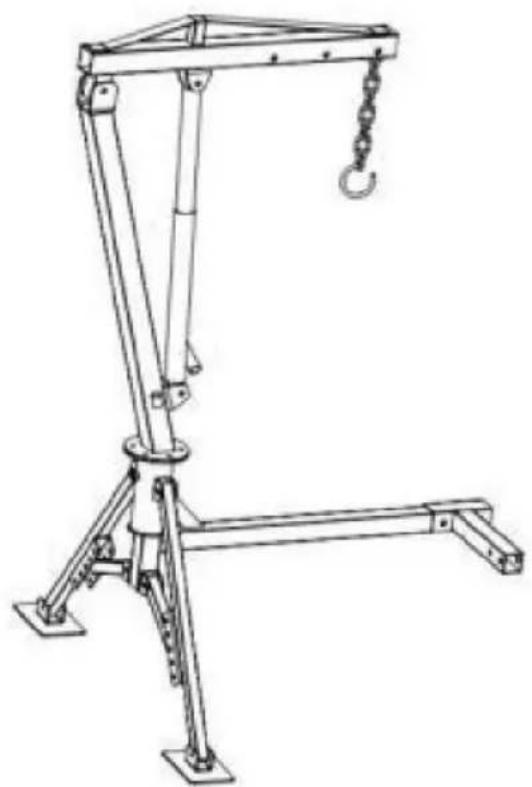

AUTOGRU

MODELLO:HXCZDJ-06

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

WARNING

1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO

ISTRUZIONI prima di operare.

1. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

1. Non sovraccaricare mai.

2. Il carico è massimo quando il braccio del prodotto è regolato sulla più corto. Il carico del prodotto diminuisce all'aumentare del braccio.

3. Indossare sempre occhiali di sicurezza omologati ANSI.

4. Indossare sempre protezioni acustiche quando si lavora in ambienti rumorosi. L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.

5. Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, caschi e guanti da lavoro devono essere utilizzato per le condizioni applicabili.

6. Vestitevi in modo appropriato. Non indossate mai capelli lunghi e sciolti e tenete capelli, vestiti e guanti lontani dalle parti in movimento.

7. Usa il buon senso quando lavori. Rimani vigile e concentrato quando installazione e utilizzo di questa gru. Non lavorare mai sotto l'effetto di alcol, droghe o medicinali.

8. Mantenere l'area di lavoro pulita e ben illuminata durante il montaggio e l'utilizzo la Gru. Tenere spettatori e bambini fuori dall'area di lavoro.

9. Questa gru è progettata per essere posizionata all'esterno del cassone del camion e attaccato al veicolo tramite il gancio di ricezione. È portatile e facilmente regolare le diverse posizioni del braccio per un massimo di 500, 750 e 1.000 libbre capacità. Si prega di non modificare la gru o utilizzare questo prodotto per scopi non è stato progettato per.

10. Quando si collega il carico al gancio con catena, utilizzare giunti appropriati classificato per gestire il carico. I collari devono essere completamente agganciati al gancio, con il fermo di sicurezza del gancio è chiuso.

11. Non sollevare mai persone o animali. Tenere bambini e spettatori lontani dal area sotto e attorno al carico sollevato. Quando si aziona la gru, restare

libera dallo spazio tra la gru e il carico.

1. Prima di ogni utilizzo, ispezionare la gru, il martinetto a pistone lungo e la catena e gancio per danni, corrosione e qualsiasi altra condizione che potrebbe influenzare la sicurezza delle prestazioni di questo prodotto.
2. Installare la gru solo quando il pick-up è fuori dall'autostrada, in un posizione libera, lontana dal traffico in arrivo.
3. Prima di sollevare il carico sul cassone del camion, assicurarsi che il motore del camion sia OFF con cambio automatico in PARCHEGGIO. Veicolo con cambio manuale dovrebbe essere in marcia. Bloccare tutte le ruote per una maggiore sicurezza.
4. Quando si utilizza questo prodotto, attenersi a tutte le disposizioni del Dipartimento dei trasporti Requisiti (DOT).
5. Prendere nota della posizione dei tubi di scarico del veicolo prima di installare il Gru. I beni infiammabili sollevati dalla gru potrebbero entrare in contatto con i tubi di scarico ancora caldi e prendono fuoco.
6. L'installazione della gru e la manovra di carichi pesanti sulla gru possono essere faticoso e pericoloso. Questo dovrebbe essere fatto solo da individui che può gestire fisicamente le esigenze di questi compiti.
7. La gru è solo per scopi di sollevamento, non per sostenere carichi. Rapidamente sostenere il carico con appositi cavalletti o equivalenti, se necessario carico o scarico impossibile. Non lasciare un carico sospeso incustodito.
8. Rimuovere la gru dal gancio di ricezione del veicolo quando la gru non è in uso.
9. Siate sempre consapevoli del carico dinamico. Potrebbe crearsi un carico eccessivo brevemente da un improvviso strattone o aumento di peso, che può danneggiare la gru, la carico e/o lesioni personali.
10. Tieni presente che gli avvertimenti precedentemente discussi non possono coprire tutti possibili eventi e circostanze. È importante che la persona che imposta durante il caricamento/scaricamento e l'utilizzo di questo prodotto utilizzare sempre il buon senso volte.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	HXCZDJ-06
Capacità della staffa	Massimo 1000 libbre
Altezza di sollevamento	130~230 cm
Martinetto idraulico	Max. 8 tonnellate
Angolo di rotazione	360 gradi
Materiale	Acciaio verniciato a polvere

DIAGRAMMA STRUTTURALE

1. Esplosione
2. Gancio con catena
3. Martinetto idraulico
4. Barra del rimorchio
5. Barra di collegamento della barra
6. Gamba di supporto
7. Asta verticale

COMPONENTI

NO.	Immagine NO. Immagine	Nome e			Nomee quantitàQità
1		Barra del rimorchio(×1)	14		BulloneM12*80(×3)
2		Gamba(×2)	15		BulloneM12*30(×6)
3		Asta verticale(×1)	16		Primavera rondellaF10(×8)
4		Boom(×1)	17	[×85X]	Rondella piattaF10(×8)
5		SbarraConnessioneAsta(×1)	18		Noce10 (×8)
6		Agganciare conCatena(×1)	19		Primavera rondellaÿ12(×9)
7		Piede(×2)	20		Rondella piattaF12(×9)
8		Vite lunga (×1)	21		NoceM12(×9)

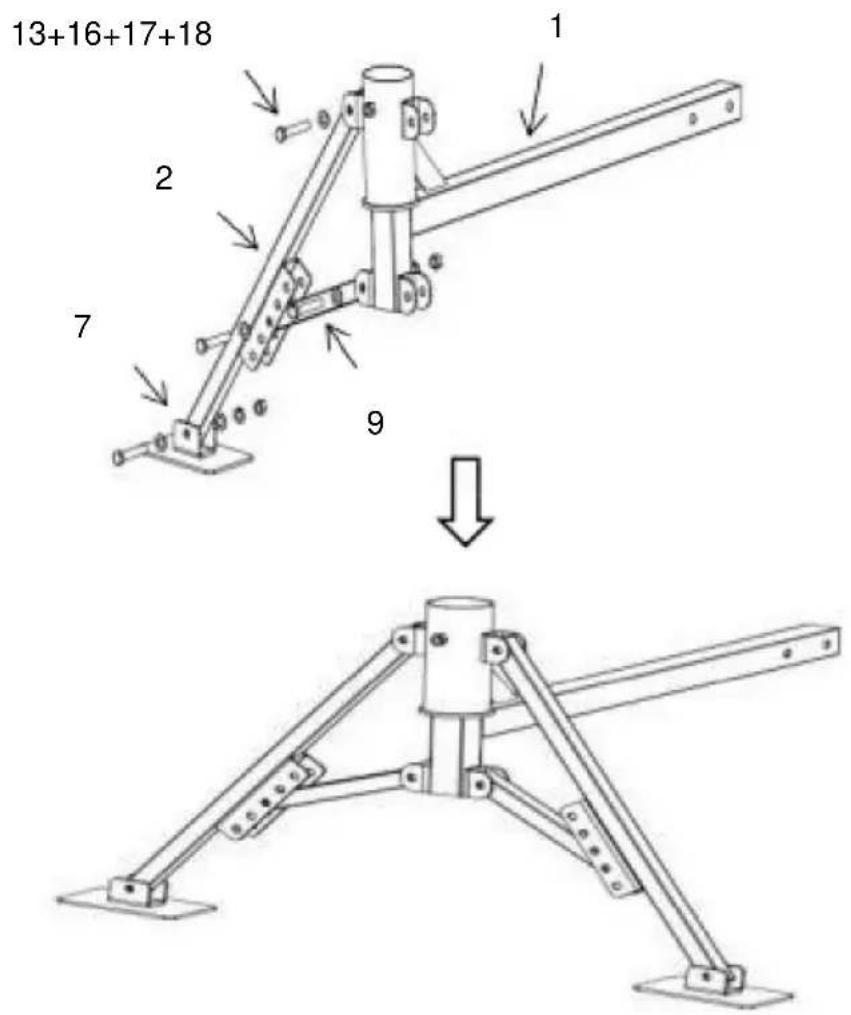

Fase 1: assemblare le due gambe di supporto e bloccarle con bulloni e dadi.

Nota: la gamba (2) è progettata con una posizione porosa che consente una facile regolazione dell'altezza della gamba di supporto.

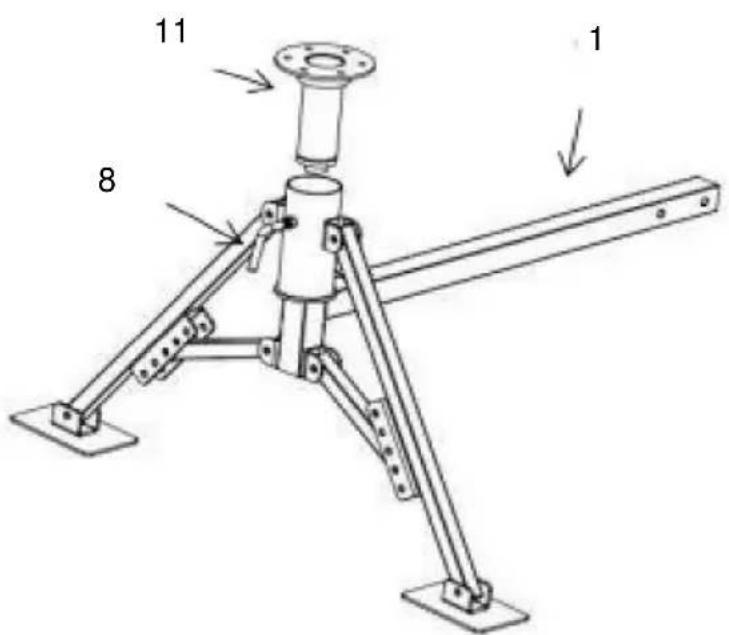

Fase 2: Inserire lentamente la testa rotante (11) nella barra del rimorchio (1); Bloccaggio la vite lunga (8) può impedire la rotazione della testa rotante (11).

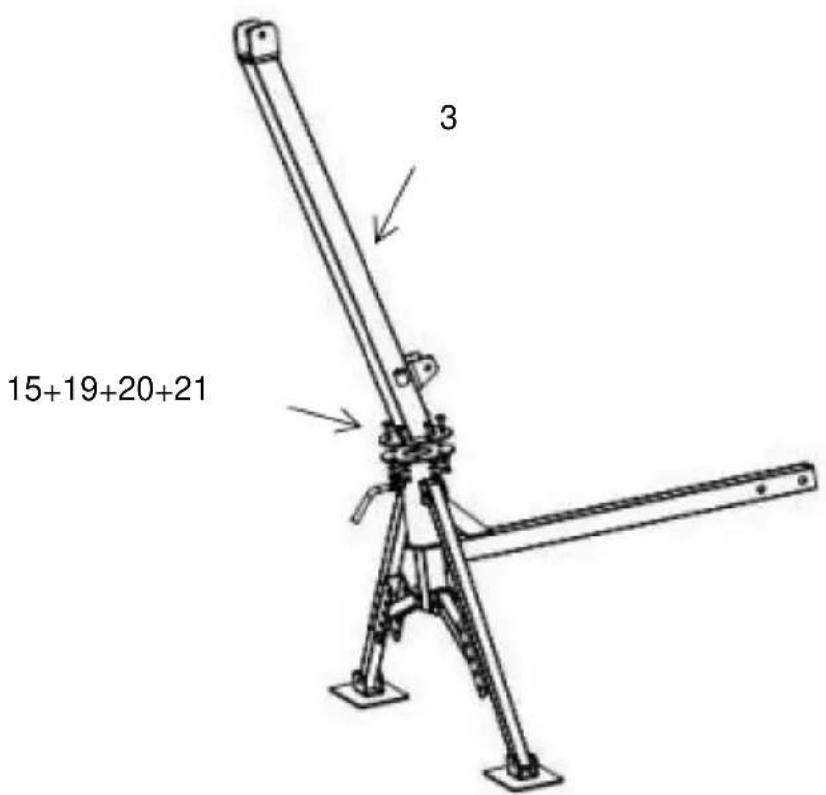

Fase 3: Installare l'asta verticale (3) e bloccarla con bulloni, rondelle e dadi.

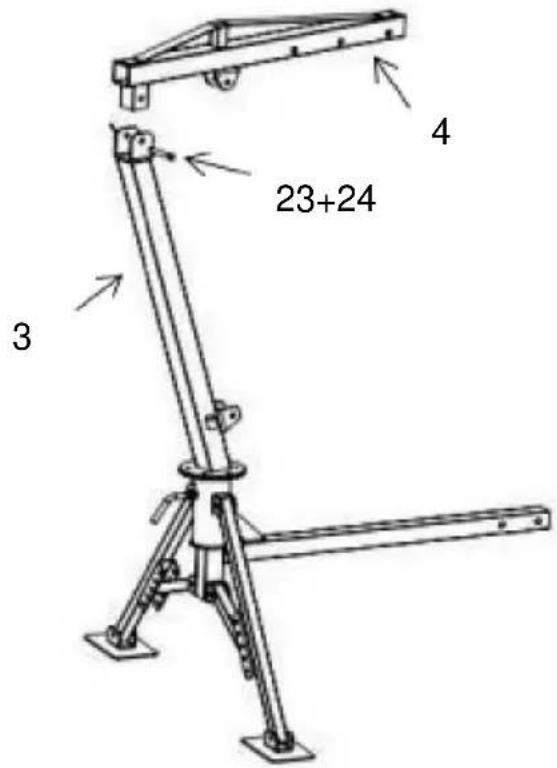

Fase 4: installare il braccio (4). Collegare 4 e 3 con un perno (23) e l'estremità de perno è inserita nella coppiglia (24).

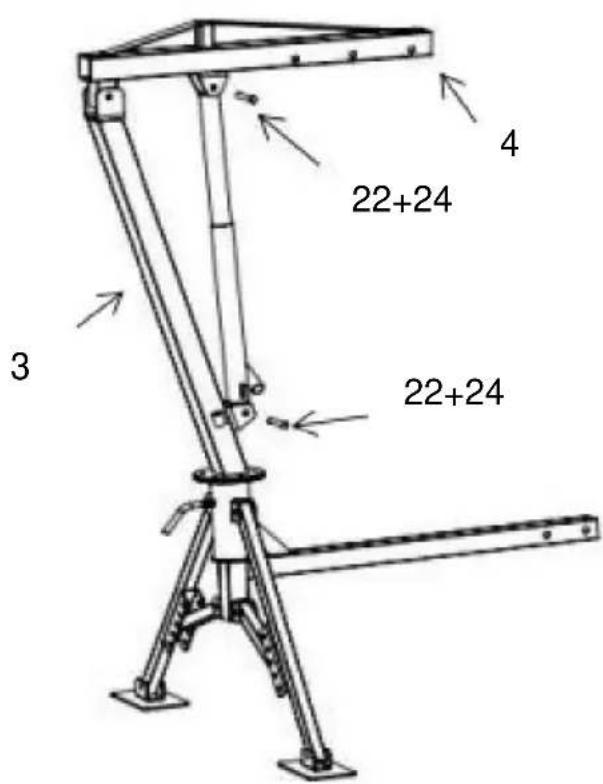

Fase 5: Installare il martinetto idraulico. Collegare 4 e 3 con due perni (22) e l'estremità del perno è bloccata nella coppiglia (24).

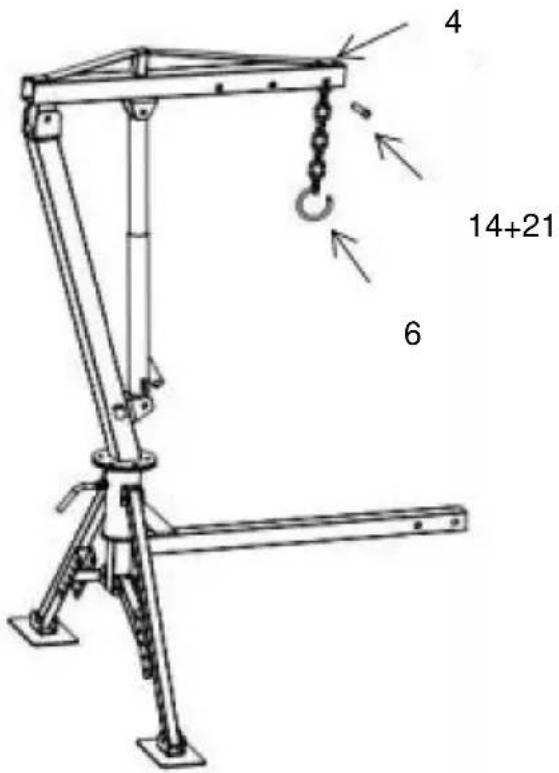

Fase 6: Installare il gancio con la catena (6). Collegare 4 e 6 con un perno (14) e l'estremità del perno è incastrata nella coppiglia (21).

Nota: è portatile e facile da regolare in diverse posizioni del braccio per 500, 750 e 1.000 libbre.

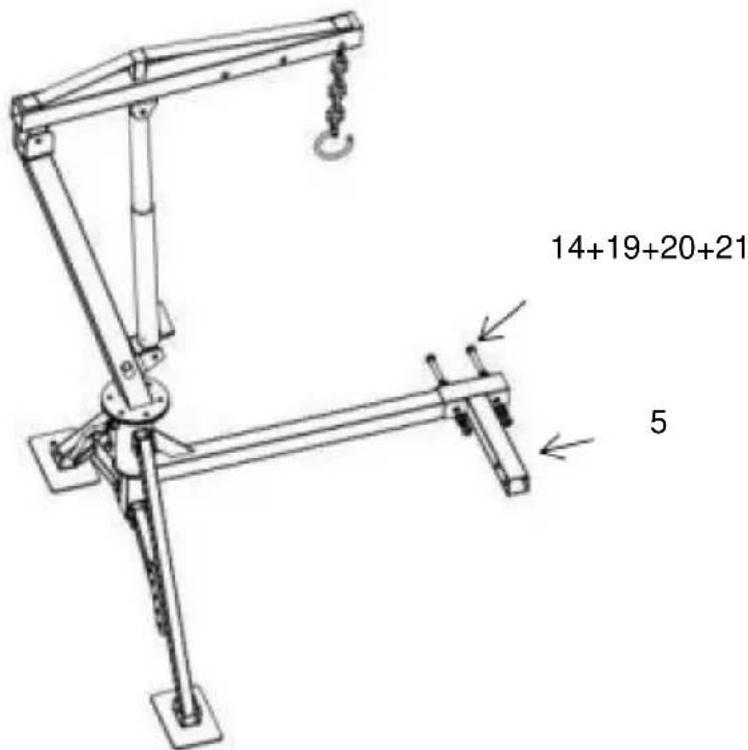

Fase 7: Collega il prodotto al veicolo e potrai utilizzarlo. Nota: è possibile connettersi al veicolo anche tramite 5.

Operazione:

1) Assicurarsi che l'installazione sia corretta e che tutte le parti siano bloccate.
2) Il braccio può ruotare e deve essere bloccato prima del sollevamento.
3) Conoscere il peso del carico da sollevare. Il carico deve essere correttamente legati e dotati di giunti di fissaggio che si agganciano al gancio.

Attaccare il carico al gancio.

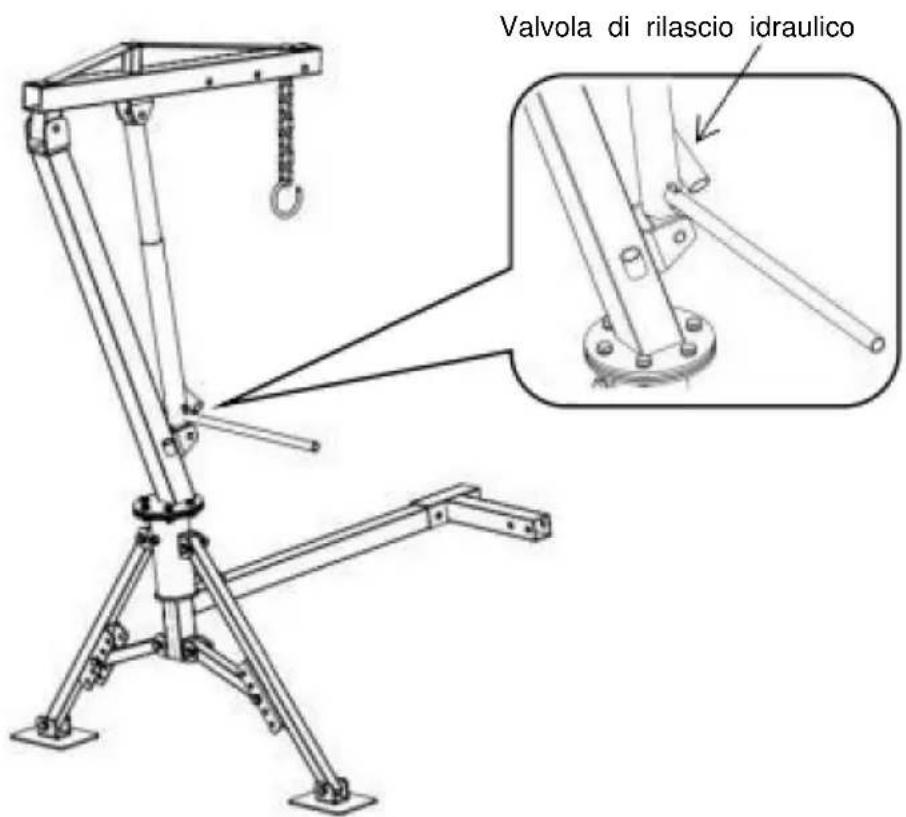

4) Utilizzare la maniglia del martinetto per chiudere la valvola di rilascio idraulico (ruotare in senso orario completamente), quindi pompare la maniglia del martinetto per sollevare il braccio e il carico lentamente.
5) Con il carico sollevato, l'asta verticale può essere ruotata per spostare il carico nel cassone del camion.
6) Con il carico posizionato sul cassone del camion, girare lentamente il meccanismo idraulico valvola di rilascio in senso antiorario e il carico verrà abbassato sul camion letto.
7) Rimuovere l'accoppiatore del carico dal gancio del braccio e ruotare indietro il Riportare il braccio nella posizione originale.

Nota: fare attenzione perché il Boom scenderà rapidamente nella posizione più bassa.

MANUTENZIONE

1. Controllare frequentemente le condizioni del paranco idraulico della gru.
2. Non utilizzare gru danneggiate.
3. Assicurarsi che tutti i componenti siano in buone condizioni. Se la gru o il ricevitore il gancio viene danneggiato da un incidente o da qualsiasi altro tipo di danno notato, dovrebbe essere sostituito.
4. Verificare che tutto l'hardware sia saldamente fissato in posizione
5. Mantenere la gru pulita e lubrificare periodicamente le parti mobili.
6. Sostituzione dell'olio idraulico: è importante che l'olio idraulico venga sostituito a almeno una volta all'anno (o più, se Crane viene utilizzato frequentemente). Utilizzare solo buoni utilizzare olio idraulico di qualità e non mescolare mai marche di olio diverse tra loro.
