Braccio di supporto per paranco elettrico

Modello: HST-750

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

1. ATTENZIONE!

Si prega di leggere attentamente queste informazioni prima di utilizzare il prodotto per garantire la tua sicurezza.

1. Il braccio è composto da una fibbia stabile e da una staffa di fondazione, caratterizzata da un elevata capacità portante di 300 kg.
2. Il bilanciere può ruotare di 180 gradi, consentendo al braccio di funzionare in modo più flessibile con un ampio intervallo operativo ed elevata efficienza lavorativa.
3. Quando il prodotto è in funzione o in rotazione, non è consentito a nessuno di sostare entro il raggio di rotazione di questo prodotto per evitare lesioni.
4. Il braccio oscillante del paranco vanta una tecnologia di fusione integrata ed è solido nel materiale. Ed è durevole e non facile da deformare.
5. L'asta Fix può essere fissata direttamente sulla parete. Grazie alla stabilità della staffa triangolare e piastra in acciaio ispessita, è stabile per un'efficienza operazione.
6. Non utilizzare l'utensile se è danneggiato per evitare gravi danni. guasto dell'utensile.

(1) Controllare le condizioni generali del prodotto prima di ogni utilizzo. Sono i fili sono danneggiati? Le saldature sono rotte? Ci sono lacune in le parti?

(2) Prestare attenzione durante la risoluzione dei problemi e risolvere tutti i problemi prima dell'uso.

1. Le procedure non specificate nel presente manuale devono essere eseguite da personale qualificato.
2. Questo è un accessorio del paranco elettrico. È vietato trasportare persone sul paranco elettrico o su questo braccio di supporto

Leggere e seguire le istruzioni per operazioni sicure. Conservare questo manuale per riferimento.

2. Descrizione del prodotto

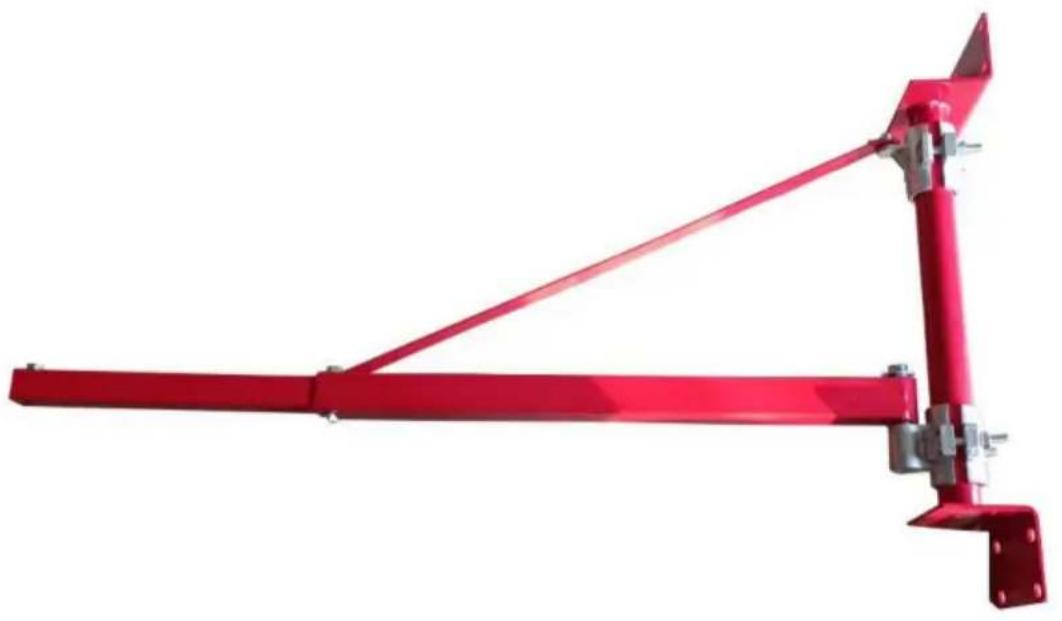

Questo braccio di supporto è realizzato in acciaio resistente con un'elevata capacità di carico La struttura triangolare stabile lo rende solido e affidabile e la durata è lungo. Fissato dalla spessa piastra in acciaio e dalle fibbie, è affidabile nell'uso.

Il braccio di supporto può ruotare di 180° e il braccio è flessibile. Questo paranco da garage Il braccio è facile da installare ed è perfetto per officine, garage, centri commerciali, banchine e altri luoghi in cui si sollevano merci.

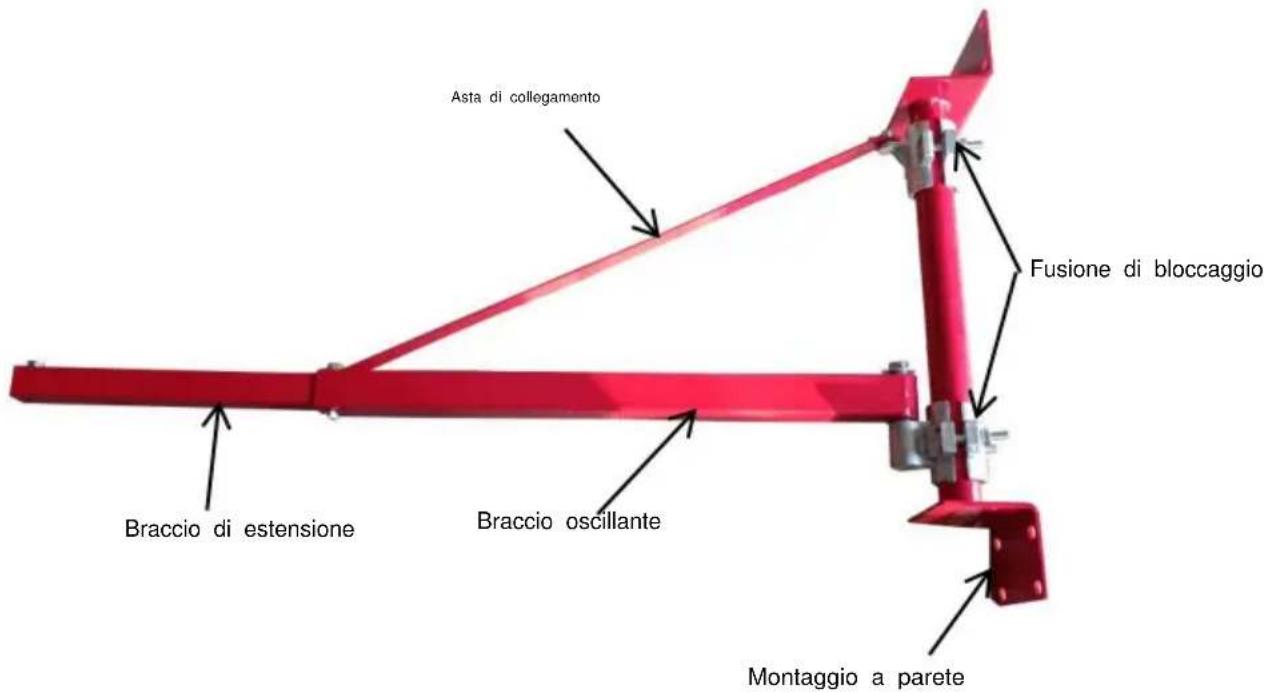

Asta di collegamento Fusione di bloccaggio Braccio di estensione Braccio oscillante Montaggio a parete

3. Parametro del prodotto

1. Nome: braccio di supporto per paranco elettrico
2. Modello: HST-750
3. Carico massimo: 300 kg (braccio da 700 mm); 150 kg (braccio da 1100 mm)
4. Materiale: acciaio

5. Rotazione: 180^

6. Elenco delle parti

NO.	Immagine	Nome	Quantità
1		Montaggio a parete	1
2		Braccio oscillante	1
3		Braccio di estensione	1
4		Asta di collegamento	1
5		Fusione di bloccaggio 1	1
6		Fusione di bloccaggio 2	2
7		Fusione di bloccaggio 3	1
8		Grande lavatrice	2
9		Bulloni (M12x70mm)	5
10		Bulloni (M12x30mm)	1
11		Perno diviso	2
12		Manuale d'uso	1

5. Fasi di installazione

Fase 1: installare il supporto a parete sulla parete e fissarlo con il

viti di espansione appropriate. Utilizzare gli strumenti giusti per garantire il supporto

il braccio è saldamente serrato. Si prega di notare che le viti di espansione non sono incluse nella confezione e devono essere acquistati separatamente dal cliente.

Attenzione: la parete deve soddisfare i requisiti di carico!

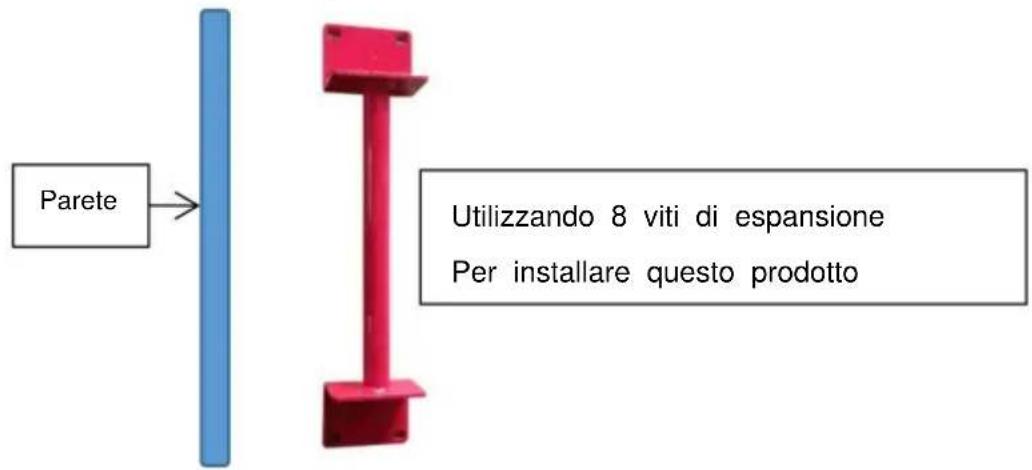

Parete Utilizzando 8 viti di espansione Per installare questo prodotto

Fase 2: installare il "casting di bloccaggio".

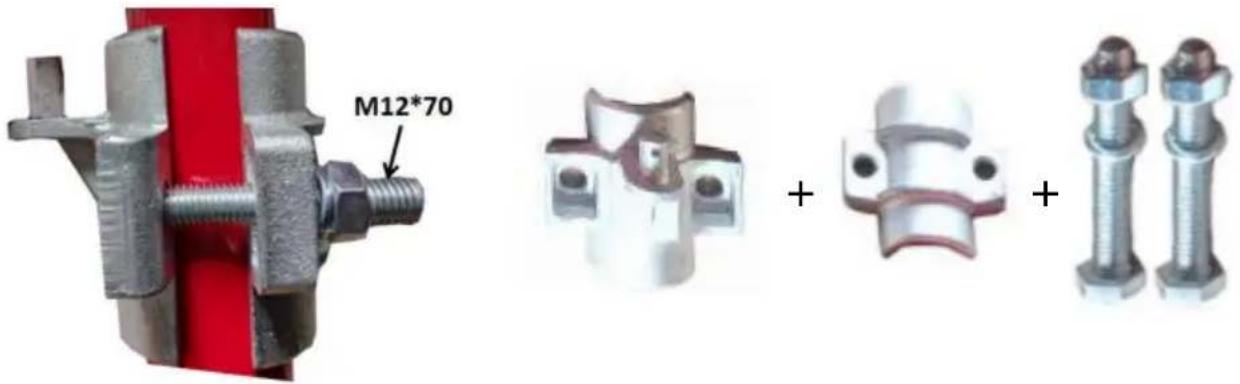

1. Installare il fondello di bloccaggio.

M12*70 + + +

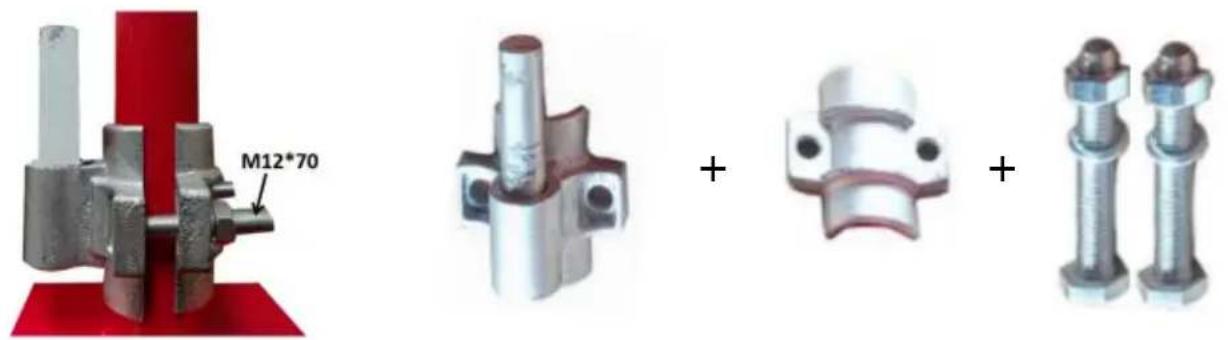

1. Installare il pezzo di bloccaggio superiore.

NOTA: non serrare i bulloni finché non saranno installate tutte le parti.

Passaggio 3: installare il "bilanciere+braccio di estensione+asta di collegamento". Assicurarsi

i bulloni e i dadi sono serrati.

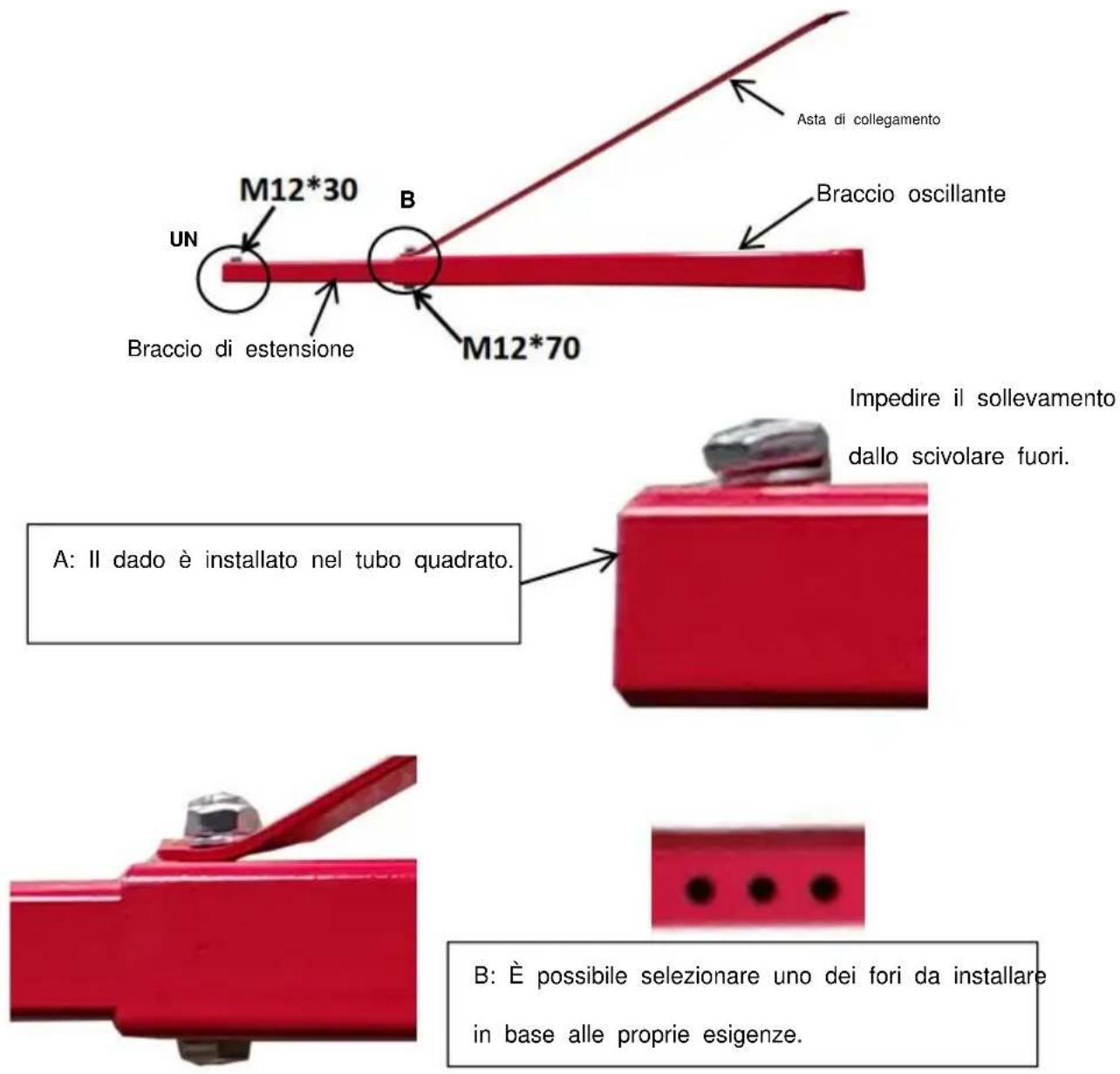

M12*30 UN Braccio di estensione B M12*70 Asta di collegamento Braccio oscillante Impedire il sollevamento dallo scivolare fuori. A: Il dado è installato nel tubo quadrato. B: È possibile selezionare uno dei fori da installare in base alle proprie esigenze.

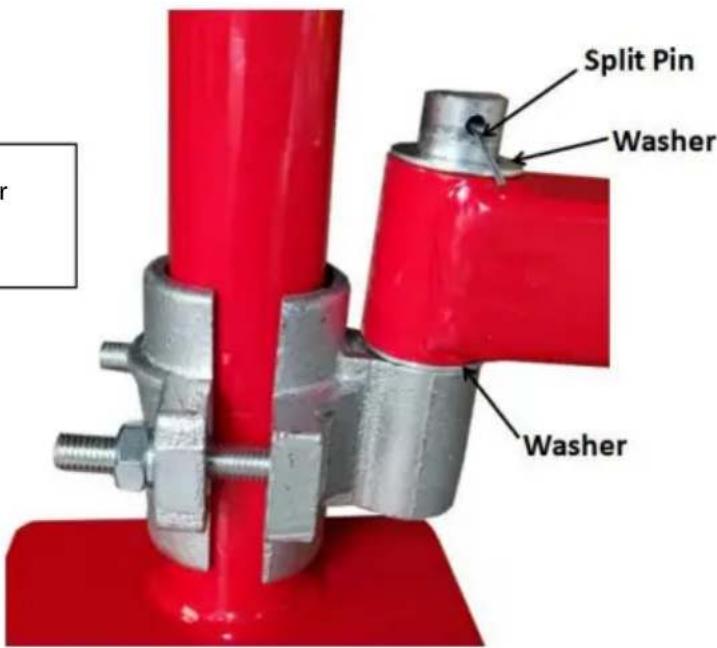

Fase 4: inserire la rondella grande nell'albero e inserire il bilanciere nel perno di bloccaggio inferiore, quindi installare la rondella grande e la coppiglia. Dopo aver installato la coppiglia, assicurarsi di aprire l'estremità del perno per confermare che la coppiglia non possa cadere dal foro del perno di bloccaggio.

Aprire l'estremità della coppiglia per bloccare la barra di collegamento.

Split Pin Washer Washer

Fase 5: inserire il collegamento nel perno sul pezzo di bloccaggio superiore, quindi installare il perno diviso. Dopo aver installato il perno diviso, assicurarsi di aprire l'estremità del perno per confermare che il perno diviso non possa cadere dal foro del perno di bloccaggio.

Aprire l'estremità della coppiglia per bloccare la barra di collegamento.

Split Pin via gamento.

Fase 6 - Dopo la corretta regolazione, bloccare tutti i bulloni e provare a girare.
Fase 7 - Installare il paranco elettrico. Fare riferimento allo schema seguente per scegliere la posizione appropriata e il paranco elettrico per l'installazione.

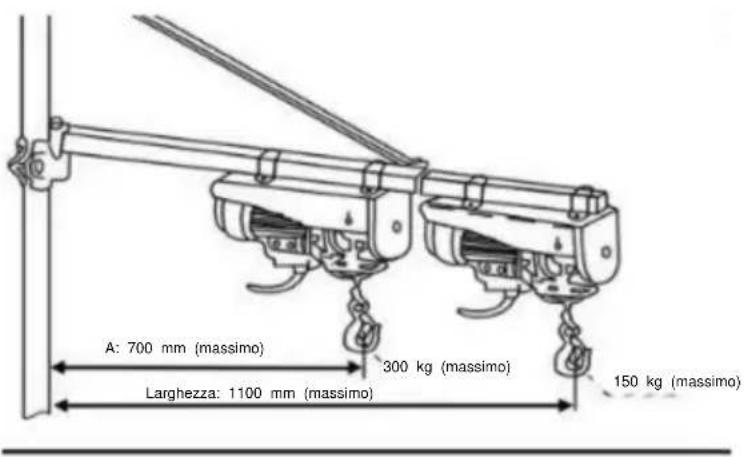

A: 700 mm (massimo) 300 kg (massimo) Larghezza: 1100 mm (massimo) 150 kg (massimo)

Posizione A: Capacità di carico: Max300kg,

Braccio: Max 700mm;

Adatto per paranco elettrico da 2200 libbre

Posizione B: Capacità di carico: Max150kg,

Braccio: Max 1100m;

Adatto per paranchi elettrici da 440 libbre a 1800 libbre

6. Guida all'uso

1. Disimballare e controllare eventuali danni causati dal trasporto.
2. Si prega di seguire le istruzioni per limitare la capacità di sollevamento. Quanto più lontano è il La freccia indica che la capacità di sollevamento è minore.
3. Assicurarsi di utilizzare l'asta Fix su una superficie stabile e garantire la stabilità durante il funzionamento.

7. Manutenzione

1. Dopo l'uso, pulire il braccio con un panno asciutto per rimuovere polvere e impurità.
2. Controllare le viti e i collegamenti per assicurarsi che siano ben serrati.
3. Applicare regolarmente un inibitore della ruggine per prolungarne la durata.

Made in China
