Producttype	Steunarm voor elektrische takel
Merk	Vevor
Model	HST-750
Maximaal draagvermogen	300 kg (arm van 700 mm); 150 kg (arm van 1 100 mm)
Rotatie	180°
Materiaal	Staal
Maximale armlengte	1 100 mm
Minimale armlengte (aanbevolen)	700 mm
Inbegrepen onderdelen	Muurbeugel, tuimelaar, verlengarm, verbindingsstang, vergrendelingsgietstukken, bouten (M12x70mm, M12x30mm), splitpennen, grote ring, handleiding
Belangrijkste functies	Ondersteuning en rotatie voor elektrische takel, heffen van lasten tot 300 kg
Onderhoud	Reinigen met een droge doek, controleer schroeven en aansluitingen, breng regelmatig roestremmer aan
Veiligheid	Niet in het rotatiebereik staan, geen personen vervoeren, controleer de staat voor elk gebruik
Installatie	Wandmontage met 8 expansieschroeven (niet inbegrepen); muur moet de last kunnen dragen
Compatibiliteit elektrische takel	Positie A: 2 200 lb; Positie B: 440 tot 1 800 lb
Gewicht	Niet gespecificeerd
Afmetingen verpakking	Niet gespecificeerd

Veelgestelde vragen - HST-750 Vevor

Wat is het maximale draagvermogen van de steunarm HST-750?

Het maximale draagvermogen is 300 kg wanneer de arm op 700 mm is ingesteld, en 150 kg wanneer deze op 1 100 mm is ingesteld.

Kan de steunarm draaien?

Ja, de tuimelaar maakt een rotatie van 180° mogelijk voor meer flexibiliteit.

Welke soorten elektrische takels zijn compatibel?

Gebruik voor een last van 300 kg (arm 700 mm) een takel van 2 200 lb. Gebruik voor 150 kg (arm 1 100 mm) een takel van 440 tot 1 800 lb.

Hoe installeer ik de muurbeugel?

Bevestig de muurbeugel met 8 expansieschroeven (niet meegeleverd) op een stevige muur die de last kan dragen. Gebruik geschikt gereedschap en volg de stappen in de handleiding.

Zijn de expansieschroeven inbegrepen?

Nee, de expansieschroeven moeten apart worden gekocht. Alleen de bouten M12x70 en M12x30 worden meegeleverd.

Wat zijn de belangrijke veiligheidsinstructies?

Ga nooit in het rotatiebereik staan, vervoer geen personen, controleer de staat van het product voor elk gebruik en zorg dat de bouten goed zijn aangedraaid.

Hoe onderhoud ik de steunarm?

Reinig het met een droge doek na gebruik, controleer de schroeven en aansluitingen, en breng regelmatig roestremmer aan om de levensduur te verlengen.

Kan de arm worden gebruikt om personen te tillen?

Nee, het is strikt verboden personen te vervoeren op de elektrische takel of de steunarm.

Wat is de maximale lengte van de arm?

De verlengarm biedt een maximale lengte van 1 100 mm.

Waar kan ik reserveonderdelen vinden?

De onderdelenlijst (muurbeugel, tuimelaar, etc.) staat in de handleiding. Neem contact op met de klantenservice via www.vevor.com/support voor onderdelen.

GEBRUIKSAANWIJZING HST-750 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

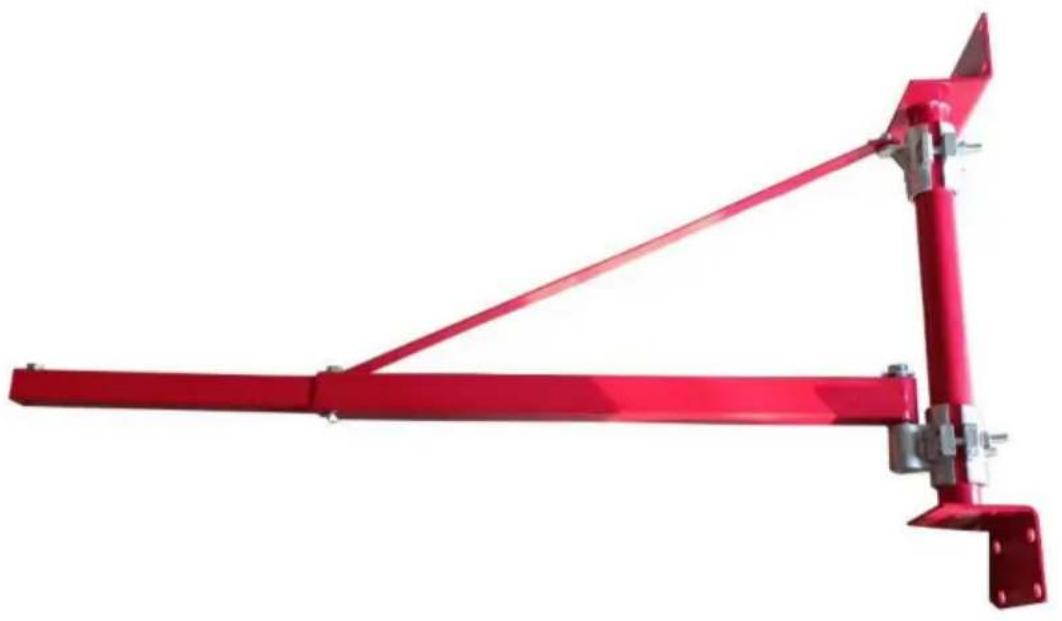

Elektrische hijsarm

Model: HST-750

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. VAARSCHUWING!

Lees deze informatie zorgvuldig door voordat u het product gebruikt om er zeker van te zijn dat uw veiligheid.

1. De arm bestaat uit een stabiele gesp en een funderingsbeugel, met een sterk draagvermogen van 300 kg.
2. De tuimelaar kan 180 graden draaien, waardoor de giek kan worden bediend flexibeler met een groot werkbereik en een hoge werkefficiëntie.

3. Wanneer het product werkt of draait, mag niemand erbij staan binnen de rotatieradius van dit product om letsel te voorkomen.

4. De hefarm is voorzien van geïntegreerde giettechnologie en is solide in het materiaal. En het is duurzaam en niet gemakkelijk te vervormen.

5. De Fix rod kan direct aan de muur worden bevestigd. Door de stabiliteit van de driehoekige beugel en de verdikte stalen plaat, het is stabiel voor efficiënte operatie.

6. Gebruik het gereedschap niet als het beschadigd is, om ernstige schade te voorkomen. gereedschapsstoring.

(1) Controleer de algemene staat van het product vóór elk gebruik. de draden beschadigd? Zijn de lassen gebroken? Zijn er gaten in de onderdelen?

(2) Wees voorzichtig bij het oplossen van problemen en los alle problemen op voor gebruik.

1. Procedures die niet in deze handleiding worden gespecificeerd, moeten worden uitgevoerd door gekwalificeerd personeel.

2. Dit is een accessoire van de elektrische takel. Het is verboden om mensen te vervoeren op de elektrische takel of op deze draagarm

Lees en volg de instructies voor veilige handelingen. Bewaar deze handleiding voor referentie.

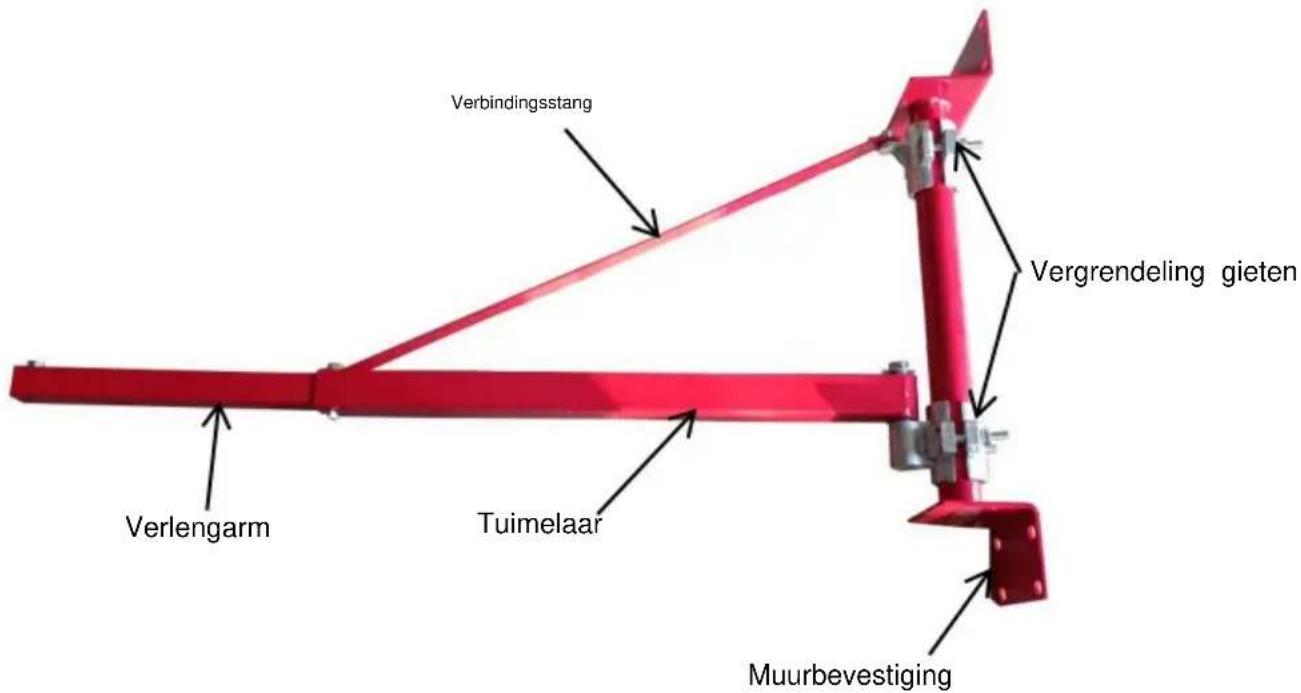

2. Productbeschrijving

Deze steunarm is gemaakt van duurzaam staal met een hoog draagvermogen.

De stabiele driehoekige structuur maakt het stevig en betrouwbaar, en de levensduur is lang. Vastgezet door de dikke stalen plaat en gespen, is het betrouwbaar in gebruik.

De steunarm kan 180° draaien en de giek is flexibel. Deze garagelift

De arm is eenvoudig te installeren en ideaal voor werkplaatsen, garages, winkelcentra, dokken en andere locaties waar goederen moeten worden opgetild.

3. Productparameter

1. Naam: Elektrische hijsondersteuningsarm
2. Model: HST-750
3. Maximale belasting: 300 kg (700 mm arm); 150 kg (1100 mm arm)
4. Materiaal: staal

5. Rotatie: 180^

6. Onderdelenlijst

Nee.	Afbeelding	Naam	Hoeweilheid
1		Muurbevestiging	1
2		Tuimelaar	1
3		Verlengarm	1
4		Verbindingsstang	1
5		Vergrendeling Gieten 1	1
6		Vergrendeling Casting 2	2
7		Vergrendeling Casting 3	1
8		Grote wasmachine	2
9		Bouten (M12x70mm)	5
10		Bouten (M12x30mm)	1
11		Splitpen	2
12		Gebruiksaanwijzing	1

5. Installatiestappen

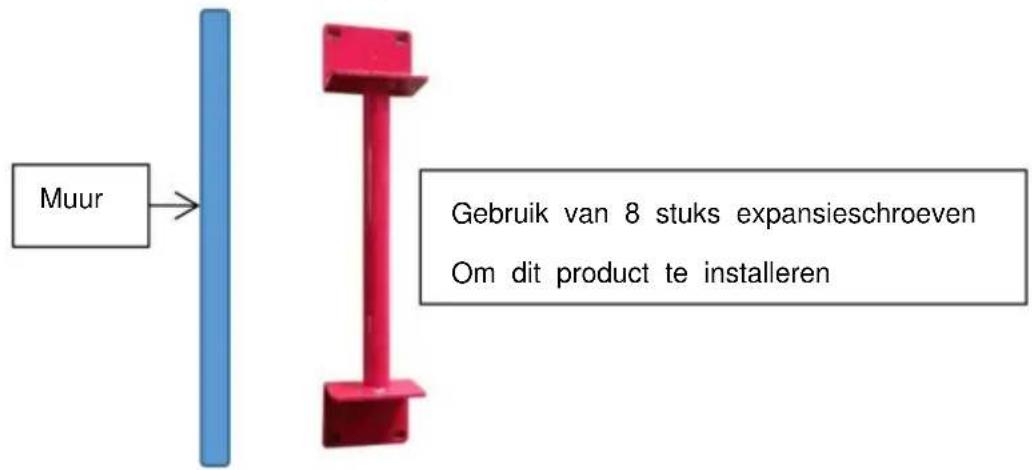

Stap 1 - Installeer de muurbeugel op de muur en bevestig deze met de

geschikte expansieschroeven. Gebruik het juiste gereedschap om de ondersteuning te garanderen

arm stevig is vastgedraaid. Let op: expansieschroeven zijn niet inbegrepen

in het pakket zitten en door de klant apart moeten worden aangeschaft.

Let op: De wand moet voldoen aan de belastingseisen!

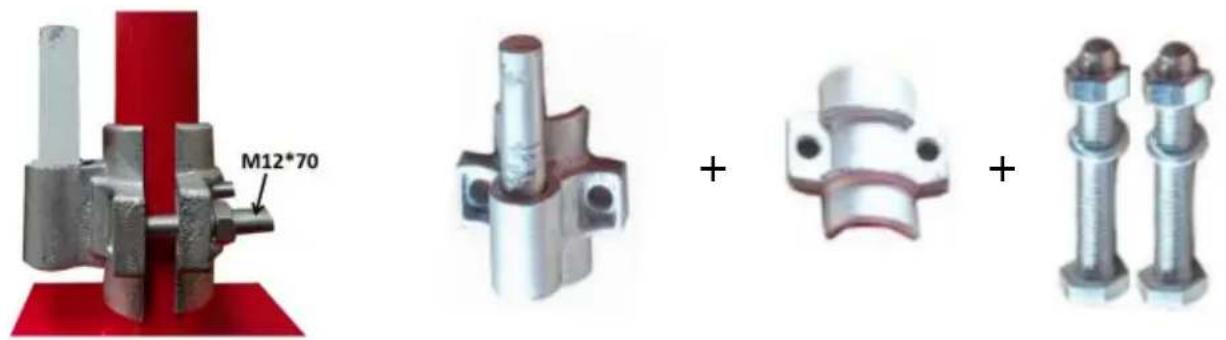

Stap 2 - Installeer de "vergrendelingsbehuizing".

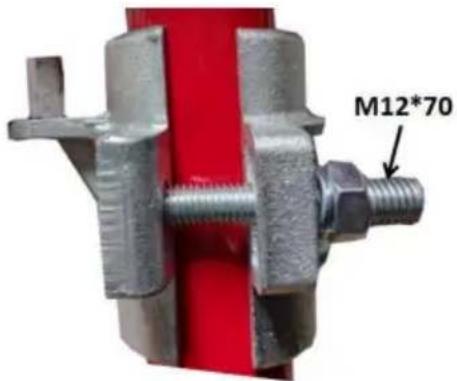

1. Plaats de onderste vergrendelingsbehuizing.

1. Plaats de bovenste vergrendelingsbehuizing.

LET OP: Draai de bouten pas vast als alle onderdelen zijn gemonteerd.

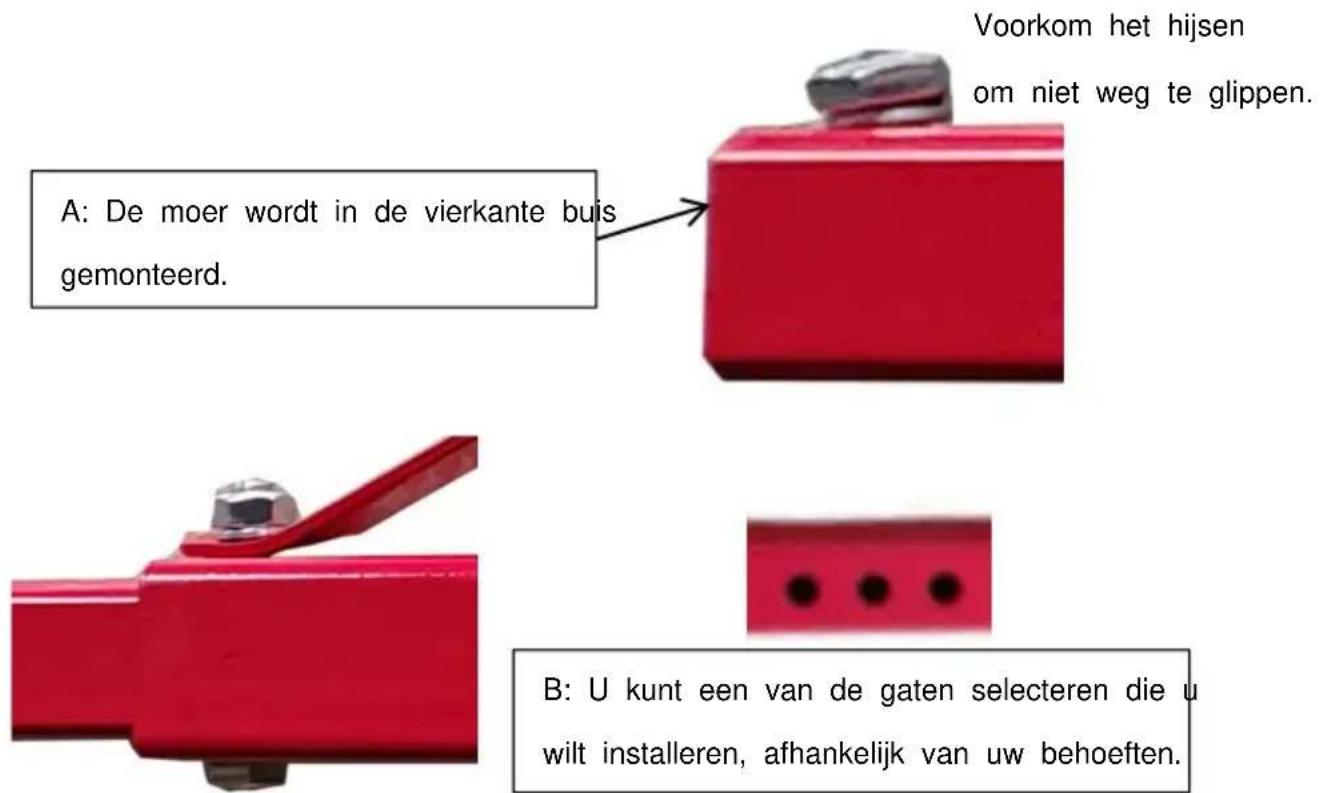

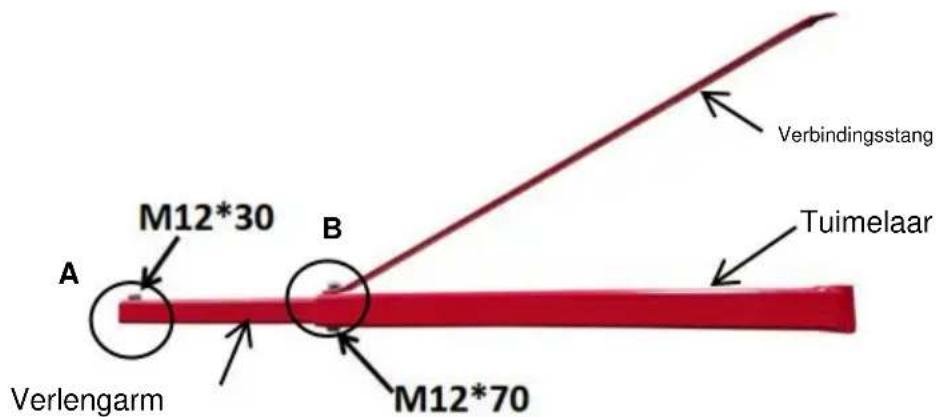

Stap 3 - Installeer de "tuimelaar + verlengarm + verbindingsstang". Zorg ervoor dat

De bouten en moeren worden vastgedraaid.

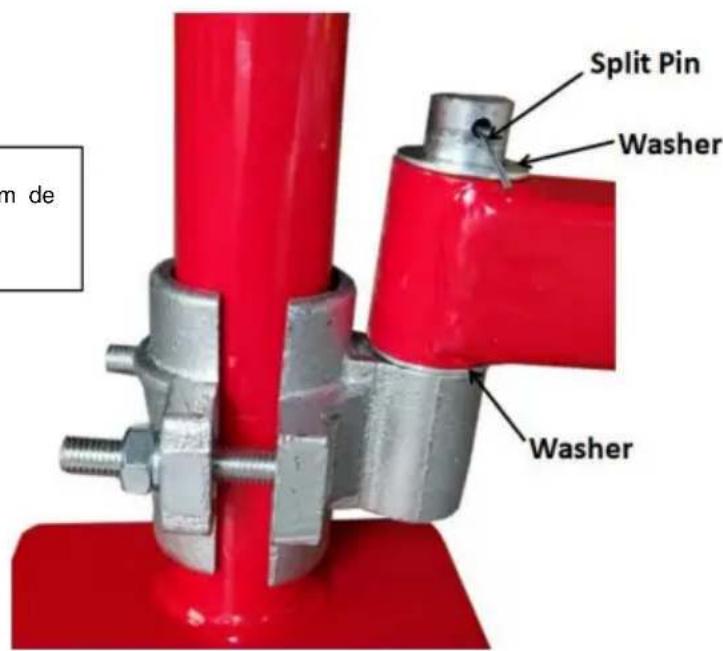

Stap 4 - Plaats de grote ring in de as en steek de tuimelaar in de onderste borgpen, installeer vervolgens de grote ring en splitpen. Zorg ervoor dat u na het installeren van de splitpen het uiteinde van de pen opent om te bevestigen dat de splitpen niet uit het gat van de borgpen kan vallen.

Open het uiteinde van de splitpen om de verbindingsstang te vergrendelen.

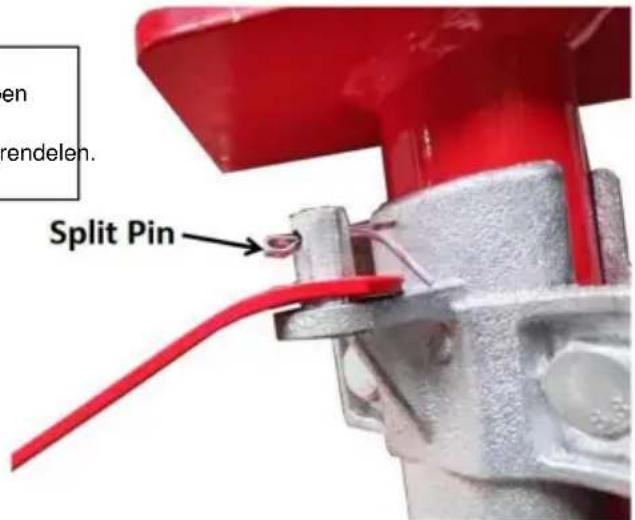

Stap 5 - Plaats de link in de pen op de bovenste vergrendelingsbehuizing en installeer vervolgens de splitpen. Zorg

ervoor dat u na het installeren van de splitpen het uiteinde van de pen opent om te bevestigen dat de splitpen niet uit het gat van de vergrendelingspen kan vallen.

Open het uiteinde van de splitpen om de verbindingsstang te vergrendelen.

Stap 6 - Nadat u de bouten goed hebt afgesteld, draait u ze vast en probeert u ze te draaien.

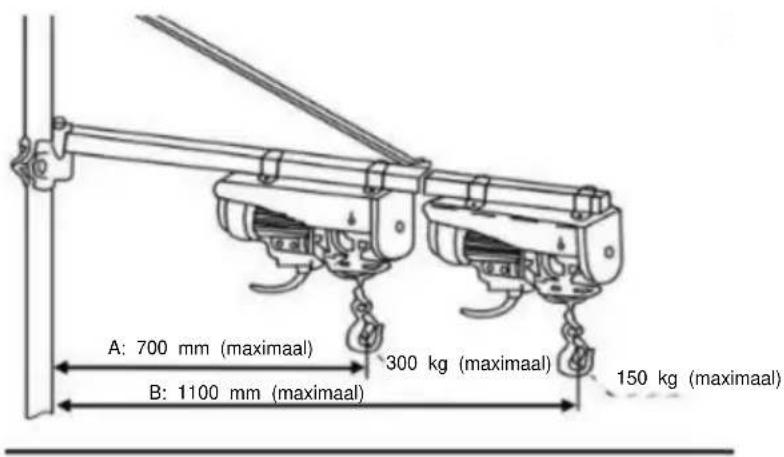

Stap 7 - Installeer de elektrische takel. Raadpleeg het onderstaande diagram om de juiste locatie en elektrische takel voor installatie te kiezen.

Locatie A: Laadvermogen: Max300kg,

Arm: Maximaal 700mm;

Geschikt voor elektrische takel van 2200 lbs

Locatie B: Laadvermogen: Max150kg,

Arm: Max 1100m;

Geschikt voor elektrische takel van 440 lbs-1800 lbs

6. Gebruiksaanwijzing

1. Pak het product uit en controleer het op eventuele transportschade.
2. Volg de instructies om de hefcapaciteit te beperken. Hoe verder de
   Hoe hoger de pijl, hoe lager het hefvermogen.
3. Zorg ervoor dat u de Fix-stang op een stabiel oppervlak gebruikt en zorg voor stabiliteit tijdens de werking.

7. Onderhoud

1. Maak de arm na gebruik schoon met een droge doek om stof en vuil te verwijderen.
2. Controleer of de schroeven en verbindingen goed vastzitten.
3. Breng regelmatig een roestwerend middel aan om de levensduur te verlengen.
