HST-750 - Talja Vevor - Gratis bruksanvisning och manual

Produkttyp	Stödarm för elektrisk talja
Varumärke	Vevor
Modell	HST-750
Maximal lastkapacitet	300 kg (arm 700 mm); 150 kg (arm 1 100 mm)
Rotation	180°
Material	Stål
Maximal armlängd	1 100 mm
Minsta rekommenderade armlängd	700 mm
Inkluderade komponenter	Väggfäste, vipparm, förlängningsarm, länkstång, låsningsgjutgods, bultar (M12x70mm, M12x30mm), sprintar, stor bricka, manual
Huvudfunktioner	Stöd och rotation för elektrisk talja, lyft av laster upp till 300 kg
Underhåll	Rengör med torr trasa, kontrollera skruvar och anslutningar, applicera regelbundet rostskyddsmedel
Säkerhet	Stå inte inom rotationsområdet, transportera inte personer, kontrollera skicket före varje användning
Installation	Väggmontering med 8 expansionsskruvar (ingår ej); väggen måste klara lasten
Kompatibilitet med elektrisk talja	Position A: 2 200 lb; Position B: 440 till 1 800 lb
Vikt	Ej specificerat
Förpackningsmått	Ej specificerade

Vanliga frågor - HST-750 Vevor

Vilken är den maximala lastkapaciteten för stödarmen HST-750?

Den maximala kapaciteten är 300 kg när armen är inställd på 700 mm, och 150 kg när den är inställd på 1 100 mm.

Kan stödarmen rotera?

Ja, vipparmen möjliggör en rotation på 180° för ökad flexibilitet.

Vilka typer av elektriska taljor är kompatibla?

För en last på 300 kg (arm 700 mm), använd en talja på 2 200 lb. För 150 kg (arm 1 100 mm), använd en talja på 440 till 1 800 lb.

Hur installerar man väggfästet?

Fäst väggfästet med 8 expansionsskruvar (ingår ej) på en solid vägg som klarar lasten. Använd lämpliga verktyg och följ anvisningarna i manualen.

Ingår expansionsskruvarna?

Nej, expansionsskruvarna måste köpas separat. Endast bultarna M12x70 och M12x30 medföljer.

Vilka är de viktiga säkerhetsföreskrifterna?

Stå aldrig inom rotationsområdet, transportera inte personer, kontrollera produktens skick före varje användning och se till att bultarna är ordentligt åtdragna.

Hur underhåller man stödarmen?

Rengör den med en torr trasa efter användning, kontrollera skruvar och anslutningar, och applicera regelbundet ett rostskyddsmedel för att förlänga dess livslängd.

Kan armen användas för att lyfta personer?

Nej, det är strängt förbjudet att transportera personer på den elektriska taljan eller stödarmen.

Vilken är den maximala armlängden?

Förlängningsarmen möjliggör en maximal längd på 1 100 mm.

Var kan jag få tag på reservdelar?

Listan över delar (väggfäste, vipparm, etc.) finns i manualen. Kontakta kundtjänst via www.vevor.com/support för att få tag på delar.

BRUKSANVISNING HST-750 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

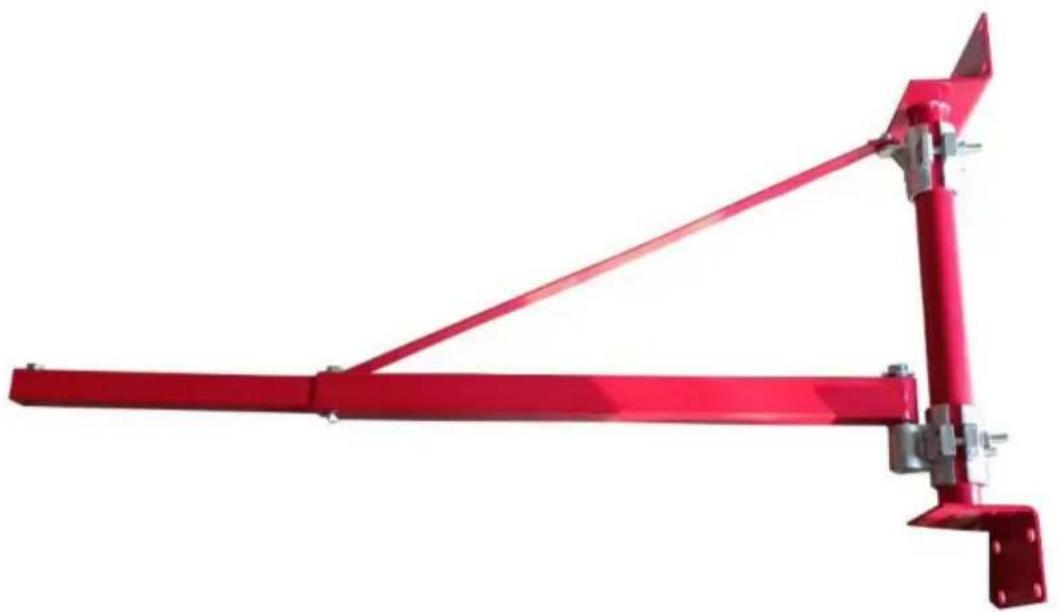

Elektrisk lyftarm

Modell: HST-750

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. WARNING!

Läs noga igenom denna information innan du använder produkten för att säkerställa din säkerhet.

1. Armen består av ett stabilt spänne och fundamentfäste, med en stark bärighet på 300 kg.
2. Vipparmen kan rotera 180 grader, vilket gör att bommen kan fungera mer flexibelt med ett brett arbetsområde och hög arbetseffektivitet.

3. När produkten fungerar eller roterar får ingen stå inom produktens rotationsradie för att undvika skador.

4. Hissens svängarm har integrerad gjutteknik och är solid i materialet. Och det är hållbart och inte lätt att deformera.

5. Fixstången kan fästas direkt på väggen. På grund av stabiliteten hos triangelfäste och den förtjockade stålplåten är den stabil för effektiv drift.

6. Använd inte verktyget om det är skadat för att förhindra allvarlig skada från verktygsfel.

(1) Kontrollera produktens övergripande skick före varje användning. Är är trådarna skadade? Är svetsarna trasiga? Finns det luckor i delarna?
(2) Var försiktig vid felsökning och lös alla problem före användning.

1. Procedurer som inte specificeras i denna manual måste utföras av kvalificerad personal.

2. Detta är ett tillbehör till den elektriska lyftanordningen. Det är förbjudet att transportera människo på elliften eller på denna stödarm

Läs och följ instruktionerna för säker drift. Behåll den här bruksanvisningen till hänvisning.

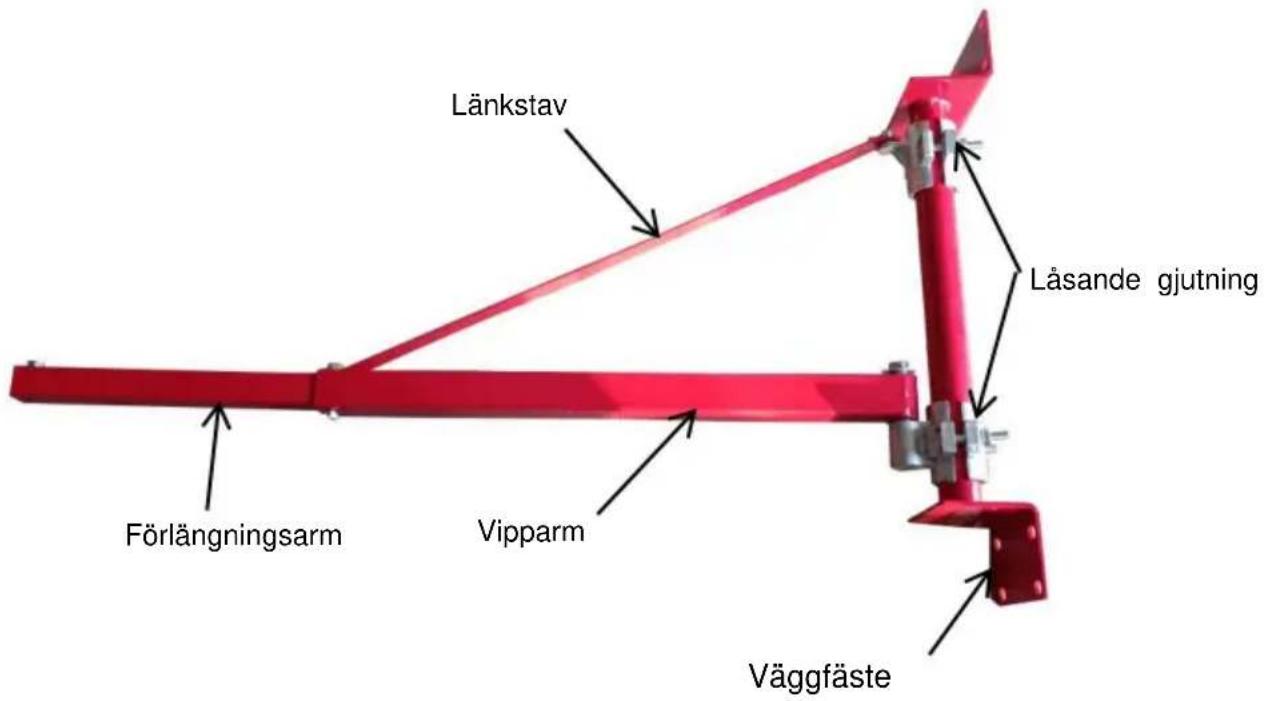

2. Produktbeskrivning

Denna stödarm är tillverkad av slitstarkt stål med en stark bärförmåga.

Den stabila triangelstrukturen gör den fast och pålitlig, och livslängden är

lång. Fixerad av den tjocka stålplåten och spännena, den är pålitlig i användning.

Stödarmen kan rotera 180° och bommen är flexibel. Denna garagehiss

arm är lätt att installera och perfekt för verkstäder, garage, köpcentra, hamnar och andra relaterade varulyftplatser.

3. Produktparameter

1. Namn: Elektrisk lyftarm
2. Modell: HST-750
3. Max. Belastning: 300 kg (700 mm arm); 150 kg (1100 mm arm)
4. Material: Stål

5. Rotation: 180^

6. Delarlista

Inga.	Bild	Namn	Antal
1		Väggfäste	1
2		Vipparm	1
3		Förlängningsarm	1
4		Länkstav	1
5		Låsning av gjutning 1	1
6		Låsande gjutning 2	2
7		Låsande gjutning 3	1
8		Stor tvättmaskin	2
9		Bultar (M12x70mm)	5
10		Bultar (M12x30mm)	1
11		Delad stift	2
12		Användarmanual	1

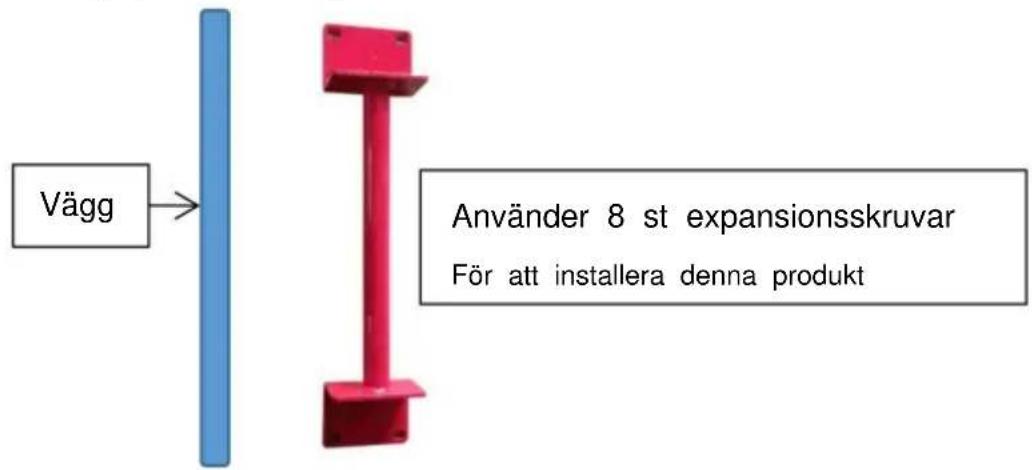

Steg 1- Installera väggfästet på väggen och fäst det med

lämpliga expansionsskruvar. Använd rätt verktyg för att säkerställa stödet armen är ordentligt åtdragen. Observera att expansionsskruvar inte ingår i paketet och måste köpas av kunden separat.

Varning: Väggen ska uppfylla belastningskraven!

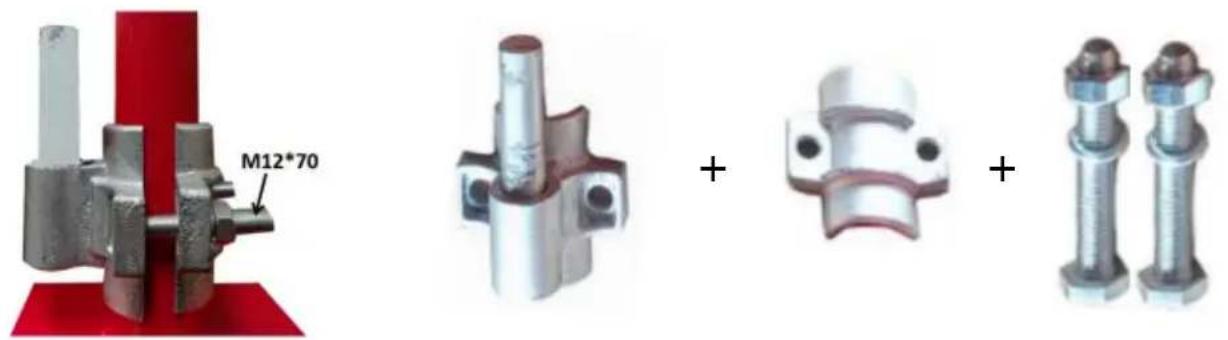

Steg 2- Installera "låsgjutningen".

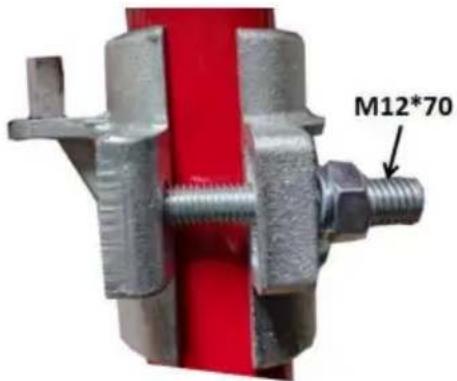

1. Montera den nedre läsgjutningen.

1. Montera den övre låsgjutningen.

OBS: Dra inte åt bultarna förrän alla delar är installerade.

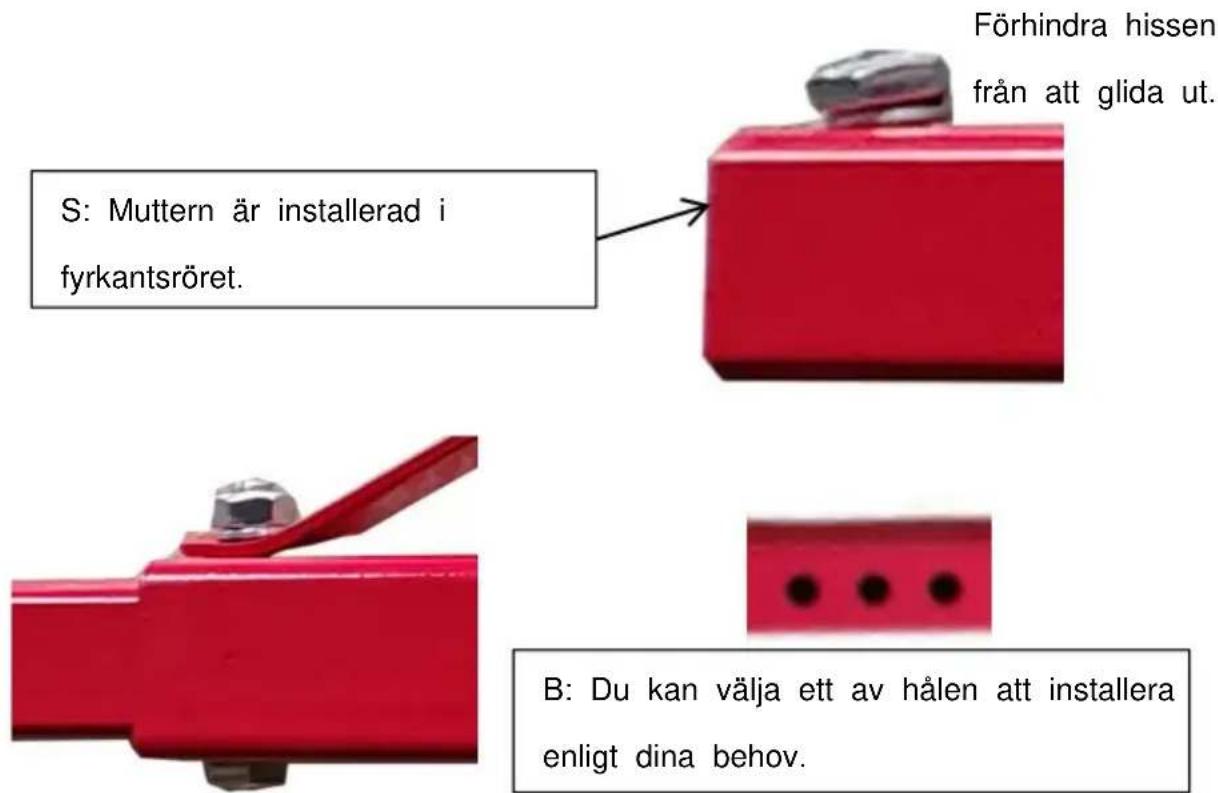

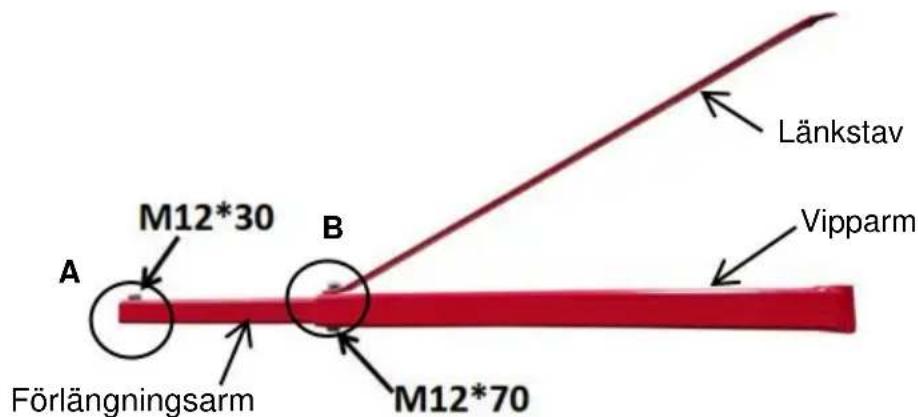

Steg 3-Installera "vipparm+förlängningsarm+länkstång". Vänligen se till

bultarna och muttrarna är åtdragna.

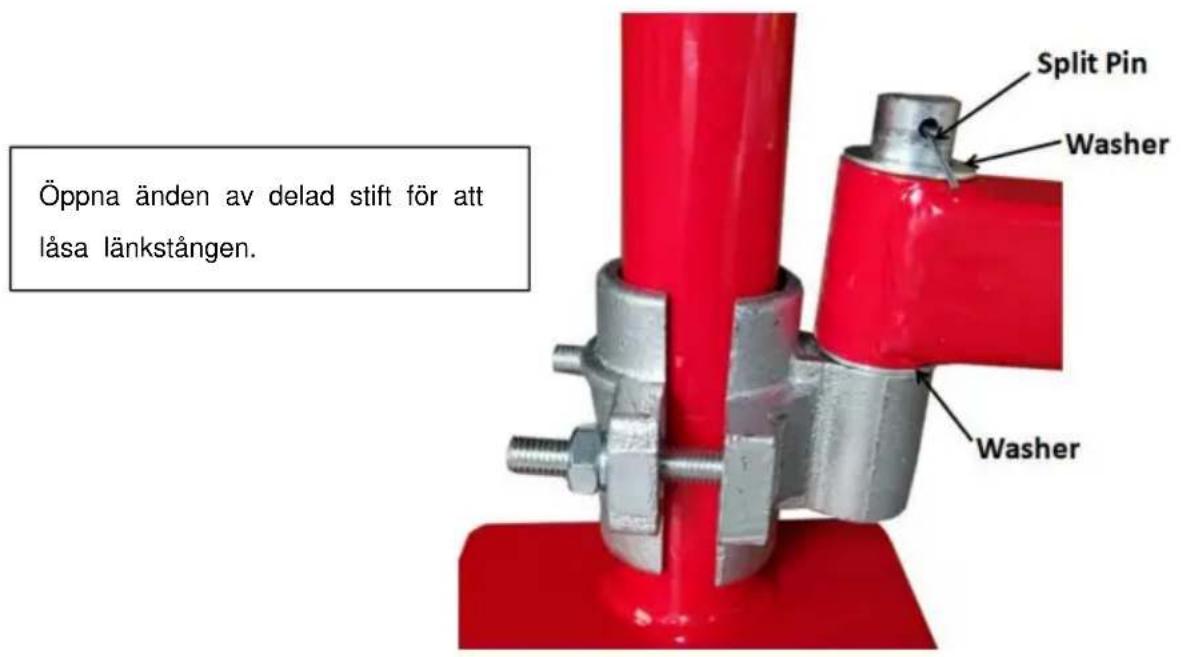

Steg 4- Sätt in den stora brickan i axeln och sätt in viparmen i den nedre låsgjutbulten, installera sedan den stora brickan och delade stiftet. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur lässtiftshålet.

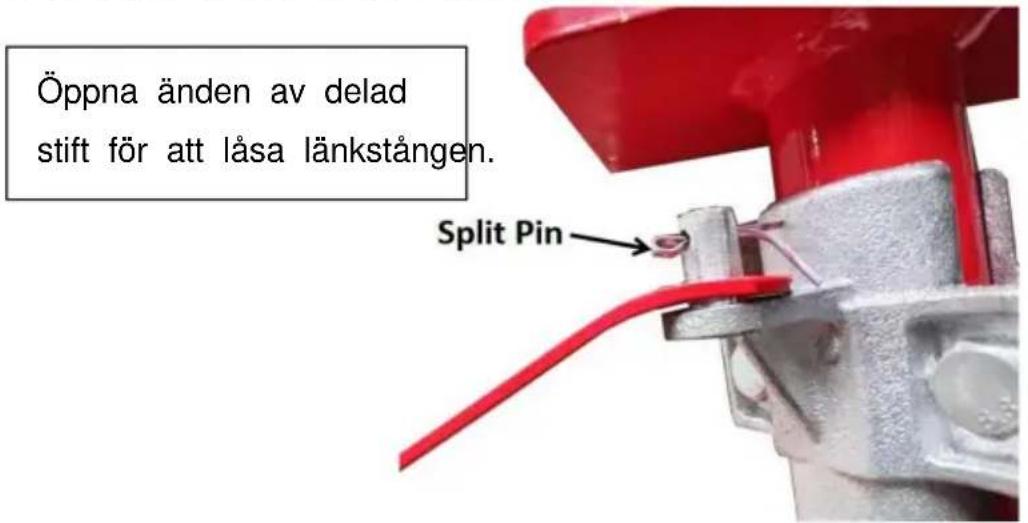

Steg 5- Sätt in länken i stiftet på den övre låsgjutningen och installera sedan den delade stiftet. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur låsstiftshålet.

Steg 6 - Efter korrekt justering, lås alla bultar och försök att vrida.

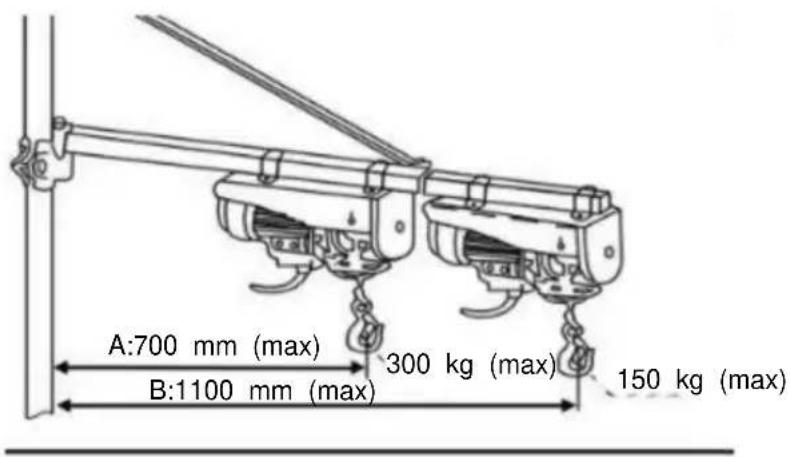

Steg 7 - Installera den elektriska lyftanordningen. Se diagrammet nedan för att välja lämplig plats och elektrisk lyftanordning för installation.

Plats A: Lastkapacitet: Max300kg, Arm: Max 700mm; Lämplig för 2200lbs elektrisk lyftanordning

Plats B: Lastkapacitet: Max150kg, Arm: Max 1100m; Lämplig för 440lbs-1800lbs elektrisk lyftanordning

6. Användningsguide

1. Packa upp och kontrollera eventuella transportskador.
2. Följ instruktionerna för att begränsa lyftkapaciteten. Ju längre pilen indikerar, desto lägre lyftkapacitet.
3. Se till att använda Fixstaven på en stabil yta och säkerställ stabilitet under drift.

7. Underhåll

1. Efter användning, rengör armen med en torr trasa för att ta bort damm och föroreningar.
2. Kontrollera skruvarna och anslutningarna för att säkerställa att de är åtdragna.
3. Applicera regelbundet rostskyddsmedel för att förlänga dess livslängd.

Tillverkad i Kina
