HST-750 - Flaschenzug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Stützarm für Elektroseilzug
Marke	Vevor
Modell	HST-750
Maximale Tragfähigkeit	300 kg (Arm 700 mm) ; 150 kg (Arm 1 100 mm)
Drehung	180°
Material	Stahl
Maximale Armlänge	1 100 mm
Minimale Armlänge (empfohlen)	700 mm
Enthaltene Komponenten	Wandhalterung, Kipphebel, Verlängerungsarm, Verbindungsstange, Verriegelungsgussteile, Schrauben (M12x70mm, M12x30mm), Splinte, große Unterlegscheibe, Handbuch
Hauptfunktionen	Halterung und Drehung für Elektroseilzug, Heben von Lasten bis 300 kg
Wartung	Mit einem trockenen Tuch reinigen, Schrauben und Verbindungen überprüfen, regelmäßig Rostschutzmittel auftragen
Sicherheit	Nicht im Drehbereich stehen, keine Personen transportieren, Zustand vor jeder Verwendung überprüfen
Installation	Wandbefestigung mit 8 Expansionsschrauben (nicht enthalten); Wand muss die Last tragen können
Kompatibilität Elektroseilzug	Position A: 2 200 lb ; Position B: 440 bis 1 800 lb
Gewicht	Nicht angegeben
Paketmaße	Nicht angegeben

Häufig gestellte Fragen - HST-750 Vevor

Wie hoch ist die maximale Tragfähigkeit des Stützarms HST-750?

Die maximale Kapazität beträgt 300 kg bei einer Armlänge von 700 mm und 150 kg bei einer Armlänge von 1.100 mm.

Kann der Stützarm schwenken?

Ja, der Kipphebel ermöglicht eine Drehung von 180° für mehr Flexibilität.

Welche Typen von Elektroseilzügen sind kompatibel?

Für eine Last von 300 kg (Arm 700 mm) verwenden Sie einen Seilzug mit 2.200 lb. Für 150 kg (Arm 1.100 mm) verwenden Sie einen Seilzug mit 440 bis 1.800 lb.

Wie installiere ich die Wandhalterung?

Befestigen Sie die Wandhalterung mit 8 Expansionsschrauben (nicht im Lieferumfang enthalten) an einer stabilen Wand, die die Last tragen kann. Verwenden Sie geeignetes Werkzeug und befolgen Sie die Schritte im Handbuch.

Sind die Expansionsschrauben im Lieferumfang enthalten?

Nein, die Expansionsschrauben müssen separat erworben werden. Es werden nur die Schrauben M12x70 und M12x30 mitgeliefert.

Welche wichtigen Sicherheitshinweise gibt es?

Halten Sie sich niemals im Drehbereich auf, transportieren Sie keine Personen, überprüfen Sie den Zustand des Produkts vor jeder Verwendung und stellen Sie sicher, dass die Schrauben fest angezogen sind.

Wie wird der Stützarm gewartet?

Reinigen Sie ihn nach Gebrauch mit einem trockenen Tuch, überprüfen Sie Schrauben und Verbindungen und tragen Sie regelmäßig Rostschutzmittel auf, um seine Lebensdauer zu verlängern.

Kann der Arm zum Heben von Personen verwendet werden?

Nein, es ist strengstens verboten, Personen auf dem Elektroseilzug oder dem Stützarm zu transportieren.

Was ist die maximale Armlänge?

Der Verlängerungsarm ermöglicht eine maximale Länge von 1.100 mm.

Wo finde ich Ersatzteile?

Die Teileliste (Wandhalterung, Kipphebel usw.) ist im Handbuch enthalten. Wenden Sie sich an den Kundendienst über www.vevor.com/support, um Teile zu erhalten.

BEDIENUNGSANLEITUNG HST-750 Vevor

Technischer Support und E-Garantie-Zertifikat

Stützarm für Elektrohebezeug

Modell: HST-750

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stützarm für elektrisches Hebezeug

Modell: HST-750

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. ⚠️WARNUNG!

Bitte lesen Sie diese Informationen vor der Verwendung des Produkts sorgfältig durch, um sicherzustellen, Ihre Sicherheit.

1. Der Arm besteht aus einer stabilen Schnalle und einer Grundhalterung mit einem starke Tragfähigkeit von 300 kg.
2. Der Kipphebel kann um 180 Grad gedreht werden, so dass der Ausleger flexibler mit großem Betriebsbereich und hoher Arbeitseffizienz.
3. Wenn das Produkt arbeitet oder rotiert, darf niemand stehen innerhalb des Rotationsradius dieses Produkts, um Verletzungen zu vermeiden.
4. Der Hubarm verfügt über eine integrierte Gusstechnologie und ist solide im Material. Und es ist langlebig und verformt sich nicht leicht.
5. Die Fix-Stange kann direkt an der Wand befestigt werden. Durch die Stabilität der Dreieckhalterung und die verdickte Stahlplatte, es ist stabil für effiziente Betrieb.
6. Benutzen Sie das Gerät nicht, wenn es beschädigt ist, um schwere Schäden durch Werkzeugfehler.

(1) Überprüfen Sie vor jedem Gebrauch den Gesamtzustand des Produkts. Sind Sind die Gewinde beschädigt? Sind die Schweißnähte gebrochen? Gibt es Lücken in die Teile?

(2) Gehen Sie bei der Fehlerbehebung sorgfältig vor und lösen Sie alle Probleme vor Gebrauch.

1. Verfahren, die in diesem Handbuch nicht beschrieben sind, müssen durchgeführt werden von Fachpersonal durchgeführt werden.

2. Dies ist ein Zubehör des elektrischen Hebezeugs. Es ist verboten, Personen zu befördern am Elektrolift oder an diesem Tragarm

Lesen und befolgen Sie die Anweisungen für einen sicheren Betrieb. Bewahren Sie dieses Handbuch für Referenz.

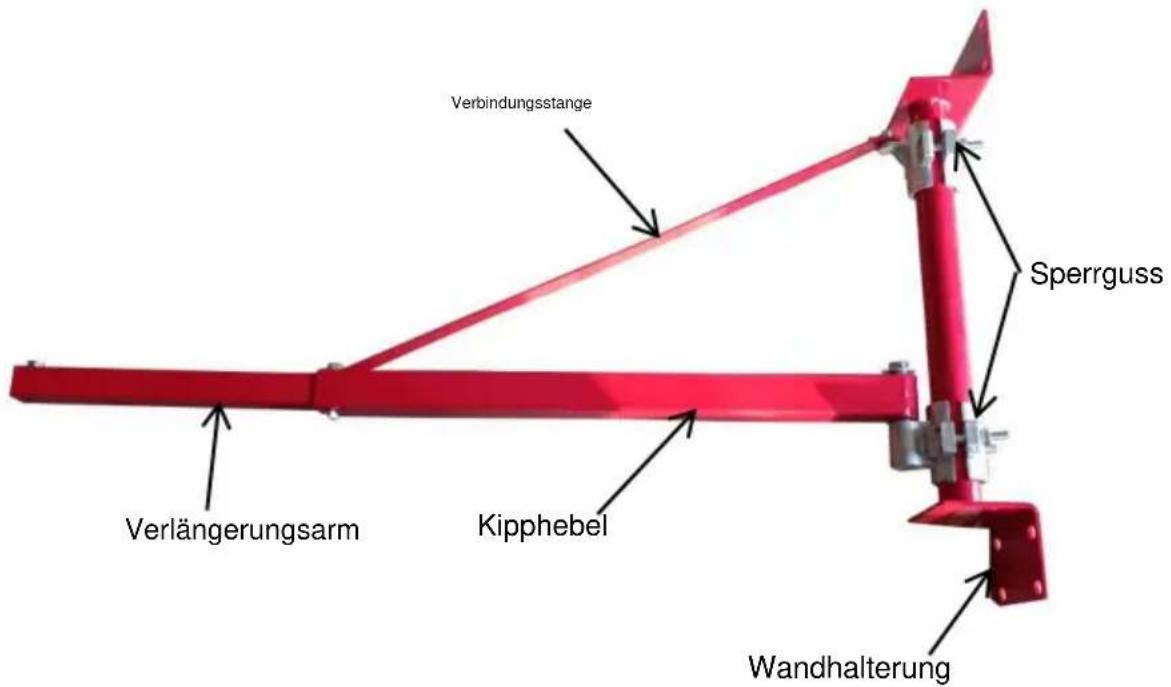

2. Produktbeschreibung

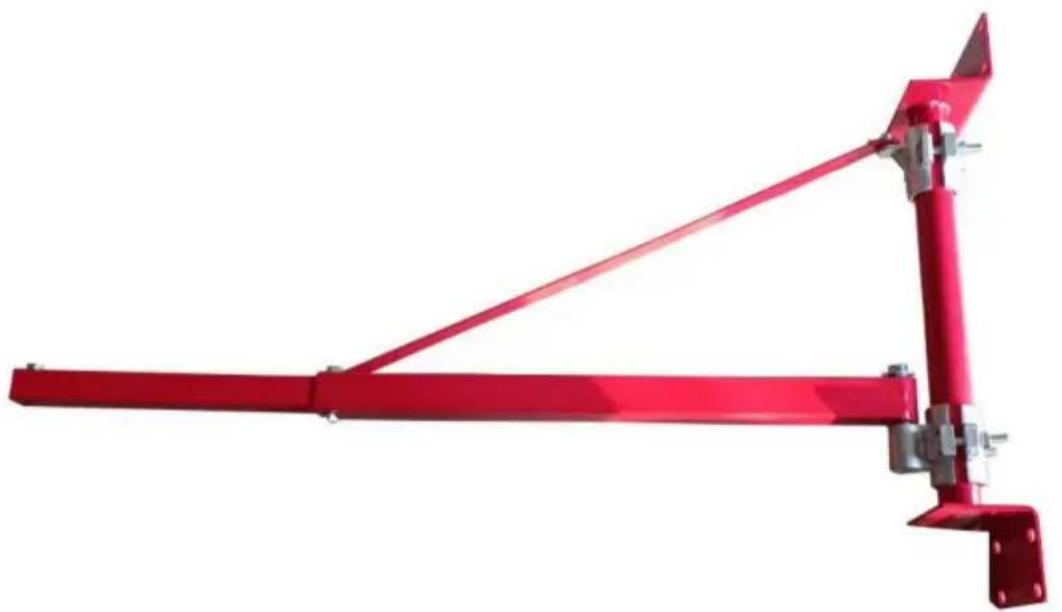

Dieser Stützarm ist aus langlebigem Stahl mit hoher Tragfähigkeit gefertigt.

Die stabile Dreiecksstruktur macht es fest und zuverlässig, und die Lebensdauer ist lang. Durch die dicke Stahlplatte und Schnallen befestigt, ist es zuverlässig im Einsatz.

Der Tragarm ist um 180° drehbar und der Ausleger ist flexibel. Dieser Garagenaufzug Der Arm ist einfach zu installieren und perfekt für Werkstätten, Garagen, Einkaufszentren, Docks und andere Orte zum Heben von Gütern geeignet.

3. Produktparameter

1. Name: Stützarm für elektrische Hebezeuge
2. Modell: HST-750
3. Max. Belastung: 300 kg (700 mm Arm); 150 kg (1100 mm Arm)
4. Material: Stahl

5. Drehung: 180°

6. Stückliste

NEIN.	Bild	Name	Menge
1		Wandhalterung	1
2		Kipphebel	1
3		Verlängerungsarm	1
4		Verbindungsstange	1
5		Verschlussguss 1	1
6		Sperrguss 2	2
7		Verschlussguss 3	1
8		Große Unterlegscheibe	2
9		Schrauben (M12 x 70 mm)	5
10		Schrauben (M12 x 30 mm)	1
11		Splintstift	2
12		Bedienungsanleitung	1

5. Installationsschritte

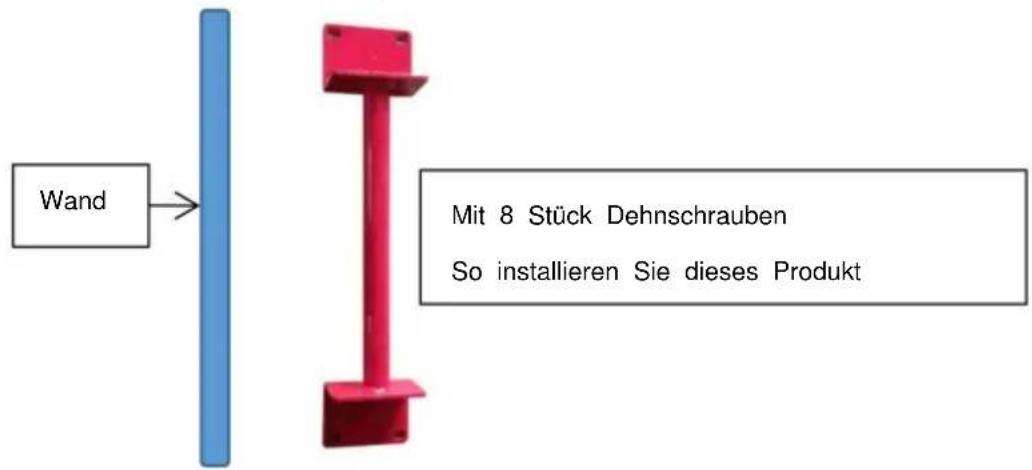

Schritt 1- Montieren Sie die Wandhalterung an der Wand und befestigen Sie sie mit dem

entsprechenden Dehnschrauben. Verwenden Sie die richtigen Werkzeuge, um die Stütze zu

Arm fest angezogen ist. Bitte beachten Sie, dass Dehnschrauben nicht im Lieferumfang enthalten sind im Paket und müssen vom Kunden separat erworben werden.

Achtung: Die Wand muss den Belastungsanforderungen entsprechen!

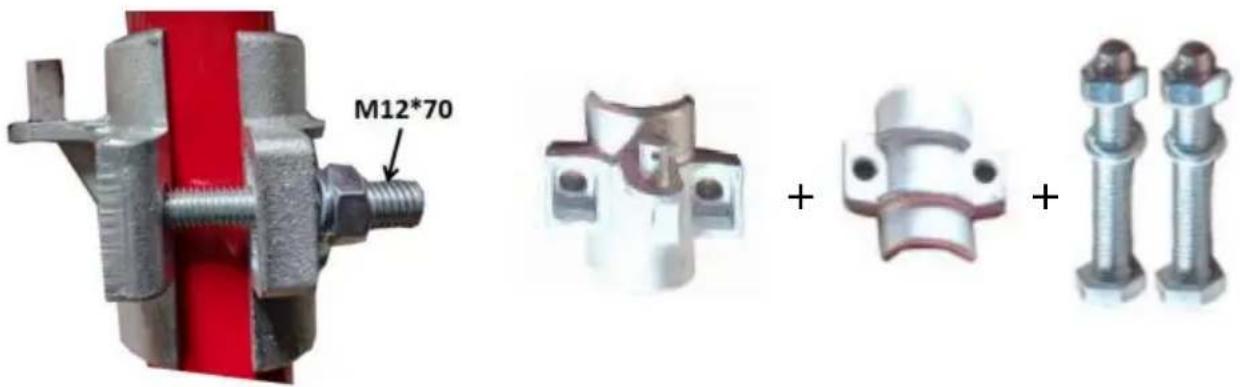

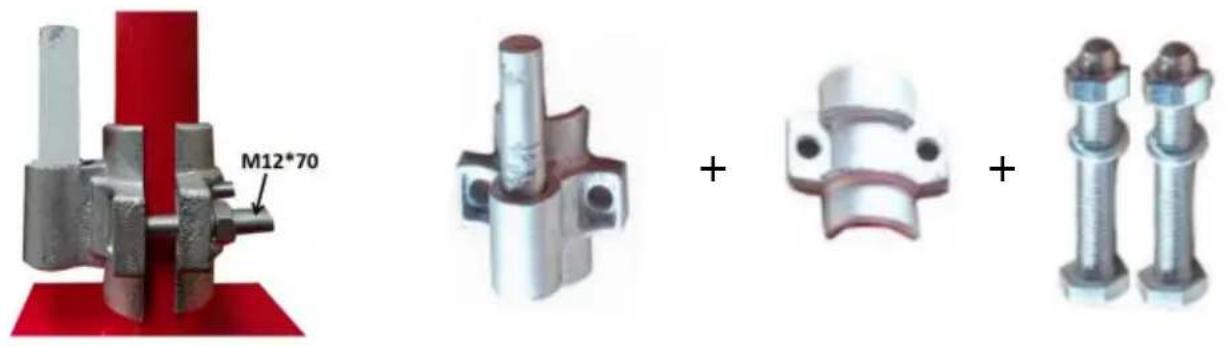

Schritt 2: Installieren Sie das „Verriegelungsgussteil“.

1. Installieren Sie das untere Verriegelungsgussteil.

1. Montieren Sie das obere Verriegelungsgussteil.

HINWEIS: Ziehen Sie die Schrauben erst fest, wenn alle Teile installiert sind.

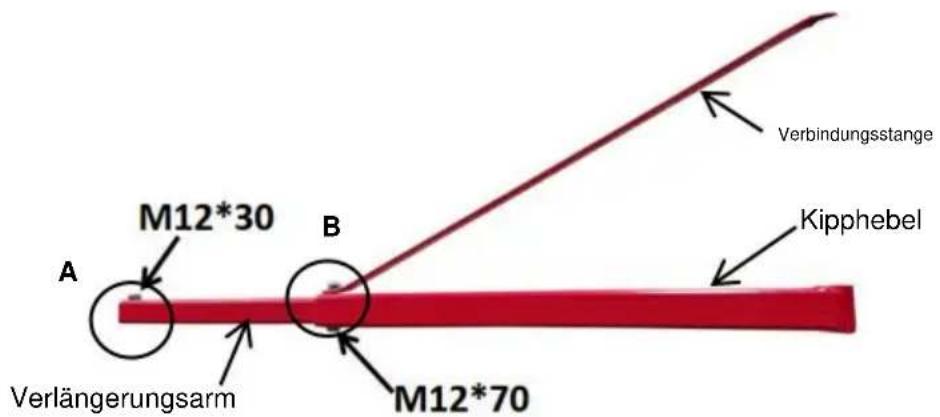

Schritt 3 - Installieren Sie den „Kipphebel + Verlängerungsarm + Verbindungsstange“. Bitte stellen Sie sicher

Die Schrauben und Muttern sind festgezogen.

Verhindern Sie das Heben vor dem Herausrutschen.

A: Die Mutter wird im Vierkantrohr verbaut.

B: Sie können je nach Bedarf eines der Löcher zur Installation auswählen.

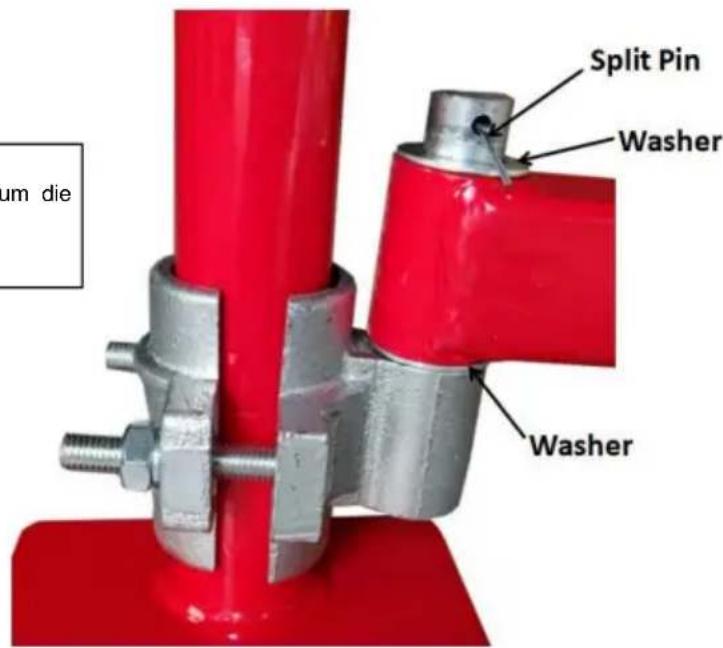

Schritt 4: Setzen Sie die große Unterlegscheibe in die Welle ein und stecken Sie den Kipphebel in den unteren Verriegelungsstift. Installieren Sie dann die große Unterlegscheibe und den Splintstift. Öffnen Sie nach dem Installieren des Splintstifts unbedingt das Ende des Stifts, um sicherzustellen, dass der Splintstift nicht aus dem Verriegelungsstiftloch fallen kann.

Öffnen Sie das Ende des Splintstifts, um die Verbindungsstange zu verriegeln.

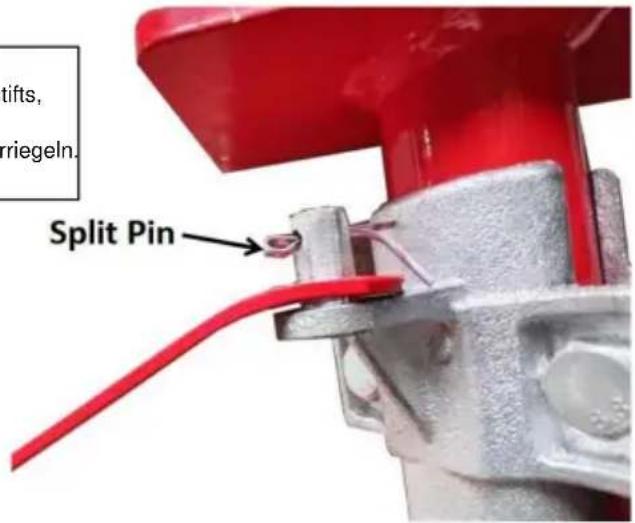

Schritt 5: Setzen Sie das Glied in den Stift am oberen Verschlussgussteil ein und installieren Sie dann den Splintstift. Öffnen Sie nach der Installation des Splintstifts unbedingt das Ende des Stifts, um sicherzustellen, dass der Splintstift nicht aus dem Verriegelungsstiftloch fallen kann.

Öffnen Sie das Ende des Splintstifts, um die Verbindungsstange zu verriegeln.

Schritt 6 – Nach der richtigen Einstellung alle Bolzen festziehen und versuchen, sie zu drehen.

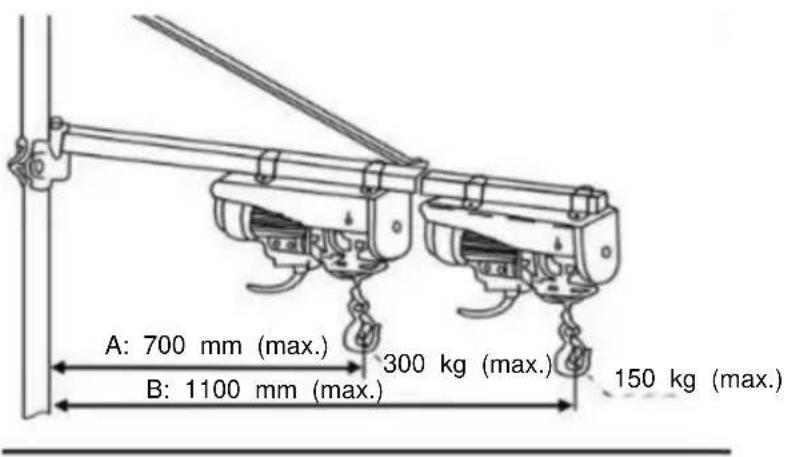

Schritt 7 - Installieren Sie den elektrischen Hebezeug. Wählen Sie anhand des nachstehenden Diagramms den geeigneten Ort und den elektrischen Hebezeug für die Installation aus.

Standort A: Tragkraft: Max300kg,

Arm: max. 700 mm;

Geeignet für 2200lbs elektrisches Hebezeug

Standort B: Tragkraft: Max150kg,

Arm: Max. 1100 m;

Geeignet für elektrische Hebezeuge mit einer Tragkraft von 200–850 kg.

6. Bedienungsanleitung

1. Auspacken und auf Transportschäden prüfen.
2. Bitte beachten Sie die Hinweise zur Begrenzung der Hubkraft. Je weiter der

Pfeil zeigt, desto geringer ist die Hubkapazität.

1. Stellen Sie sicher, dass die Fixierstange auf einer stabilen Oberfläche steht und für Stabilität sorgt während des Betriebs.

7. Wartung

1. Reinigen Sie den Arm nach dem Gebrauch mit einem trockenen Tuch, um Staub und Verunreinigungen zu entfernen.
2. Prüfen Sie die Schrauben und Verbindungen auf festen Sitz.
3. Um die Lebensdauer zu verlängern, tragen Sie regelmäßig Rostschutzmittel auf.
