Produkttyp	LKW-Kran (Hebekran)
Marke	Vevor
Modell	HXCZDJ-05
Maximale Tragfähigkeit	1100 lb (ca. 499 kg)
Hubhöhe	110 bis 210 cm
Drehwinkel	360 Grad
Material	Pulverbeschichteter Stahl
Windentyp	Elektrische Handwinde
Kapazität der Handwinde	1200 lb (ca. 544 kg)
Stromversorgung	12 V DC (Fahrzeugbatterie)
Hauptfunktionen	Heben, 360°-Drehung, elektrische Winde mit Kabelfernbedienung, verstellbarer Teleskopausleger
Sicherheit	Tragen Sie Sicherheitsbrille, Handschuhe, Gehörschutz. Niemals überladen. Keine Personen oder Tiere heben. Vor jeder Verwendung überprüfen. Geeignete Ketten und Haken verwenden.
Wartung und Reinigung	Regelmäßig reinigen, bewegliche Teile schmieren, das Stahlseil inspizieren und bei Verschleiß ersetzen. Anziehen aller Schrauben überprüfen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den technischen Support unter www.vevor.com/support für Ersatzteile. Den Kran nicht modifizieren.
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - HXCZDJ-05 Vevor

Wie montiere ich den Vevor HXCZDJ-05 Kran?

Die Montage umfasst mehrere Schritte: 1) Befestigen Sie die vertikale Säule (A) mit geeigneten Schrauben am LKW-Boden. 2) Schieben Sie den Drehkopf (B) auf die Säule. 3) Installieren Sie den beweglichen Ausleger (C) und den Teleskopausleger (D) mit den mitgelieferten Bolzen. 4) Montieren Sie die Handwinde und führen Sie das Seil ein. Siehe Handbuch für Einzelheiten.

Was ist die maximale Tragfähigkeit dieses Krans?

Die maximale Tragfähigkeit des Krans beträgt 1100 lb (ca. 499 kg) für den Träger, und die Handwinde kann bis zu 1200 lb (ca. 544 kg) tragen. Diese Grenzen niemals überschreiten.

Kann ich den Kran zum Heben von Personen verwenden?

Nein, es ist strengstens verboten, Personen oder Tiere zu heben. Der Kran ist nur für das Heben von Lasten ausgelegt.

Welche Art von Stromversorgung benötigt die Winde?

Die Winde arbeitet mit 12 V DC über die Fahrzeugbatterie. Nicht an das 110/220-V-Stromnetz anschließen, da dies die Winde beschädigen oder einen Stromschlag verursachen könnte.

Wie pflege ich das Stahlseil der Winde?

Überprüfen Sie das Seil häufig auf Anzeichen von Verschleiß, Korrosion oder gebrochenen Litzen. Bei sichtbaren Schäden sofort ersetzen. Tragen Sie dicke Handschuhe beim Umgang mit dem Seil.

Was tun, wenn der Motor der Winde nicht anspringt?

Überprüfen Sie zuerst den Schalter, die Kabelverbindungen und die Batterie. Wenn das Problem weiterhin besteht, kann der Motor beschädigt sein und muss repariert oder ersetzt werden. Konsultieren Sie das Handbuch zur Fehlerbehebung.

Kann ich eine schwebende Last unbeaufsichtigt lassen?

Nein, lassen Sie niemals eine schwebende Last unbeaufsichtigt. Wenn ein sofortiges Entladen nicht möglich ist, stützen Sie die Last mit geeigneten Stützen ab.

Wie stelle ich die Hubhöhe ein?

Der Teleskopausleger (D) kann in drei Positionen eingestellt werden, um die Hubhöhe von 110 bis 210 cm zu verändern. Verwenden Sie den Stift (J), um die gewünschte Position zu arretieren.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung treffen?

Tragen Sie stets Sicherheitsbrille, Gehörschutz und Handschuhe. Stellen Sie sicher, dass der LKW auf einer ebenen Fläche steht, der Motor ausgeschaltet und die Bremse angezogen ist. Halten Sie Zuschauer fern.

Wo finde ich Ersatzteile oder technische Unterstützung?

Für technische Unterstützung oder Ersatzteile kontaktieren Sie den Support über die Website www.vevor.com/support. Bewahren Sie das Handbuch und die elektronische Garantieurkunde auf.

BEDIENUNGSANLEITUNG HXCZDJ-05 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

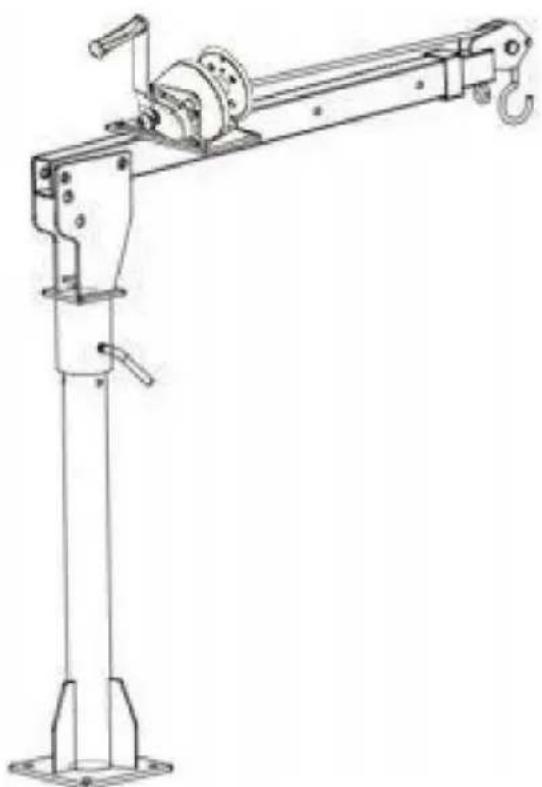

LKW-KRANE

Modell: HXCZDJ-05

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

▲WARNUNG

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND

BEDIENUNGSANLEITUNG vor der Inbetriebnahme.

1. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Überladen Sie niemals.
2. Die Belastung ist maximal, wenn der Arm des Produkts so eingestellt ist, dass er am kürzesten ist. Die Belastung des Produkts nimmt ab, wenn der Arm zunimmt.
3. Tragen Sie immer eine ANSI-geprüfte Schutzbrille.
4. Tragen Sie immer einen Gehörschutz, wenn Sie in lauten Umgebungen arbeiten. Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.
5. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen für die geltenden Bedingungen verwendet werden.
6. Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung, decken Sie lange Haare ab und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.
7. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn Sie diesen Kran aufbauen und verwenden. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
8. Halten Sie den Arbeitsbereich sauber und gut beleuchtet während der Montage und Verwendung des Krans. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.
9. Dieser Kran ist für die Positionierung außerhalb der Ladefläche konzipiert und über die Anhängerkupplung am Fahrzeug befestigt. Er ist tragbar und leicht an verschiedene Auslegerpositionen für maximal 275, 550 und 1100 Pfund Kapazität anzupassen. Bitte modifizieren Sie den Kran nicht und verwenden Sie dieses Produkt nicht für Zwecke, für die es nicht konzipiert ist.
10. Überschreiten Sie niemals die maximale Auslegerkapazität von 1.000 Pfund. Wenn Sie die Last mit einer Kette am Haken befestigen, verwenden Sie geeignete Kupplungen, um die Last zu handhaben. Kupplungen müssen vollständig am Haken eingerastet sein, und die Sicherheitsverriegelung des Hakens muss geschlossen sein.
11. Heben Sie niemals Menschen oder Tiere hoch. Halten Sie Kinder und Zuschauer von der

Bereich unter und um die angehobene Ladung. Bleiben Sie beim Bedienen des Krans und halten Sie den Bereich zwischen Kran und Last frei.

1. Vor jedem Einsatz den Kran, den Long Ram Jack und die Kette und Haken auf Beschädigung, Korrosion und andere Zustände überprüfen, die die sichere Leistung dieses Produkts beeinträchtigen könnten.
2. Stellen Sie den Kran nur auf, wenn der Pickup nicht auf der Autobahn ist, an einem freien Standort, abseits vom Gegenverkehr.
3. Bevor Sie Ladung auf die Ladefläche heben, vergewissern Sie sich, dass der Motor des Lastwagens ausgeschaltet ist, bei Automatikgetriebe in PARK. Bei Fahrzeugen mit manueller Schaltung

sollte ein Gang eingelegt sein. Zur zusätzlichen Sicherheit blockieren Sie alle Räder.

1. Halten Sie sich an alle Anforderungen des Department of Transportation (DOT), wenn Sie dieses Produkt verwenden.
2. Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den Kran benutzen. Brennbare Güter, die mit dem Kran angehoben werden, können mit noch heißen Auspuffrohren in Kontakt kommen und Feuer fangen.
3. Das Aufstellen des Krans und das Manövrieren schwerer Ladung auf dem Kran kann anstrengend und gefährlich sein. Dies sollte nur von Personen durchgeführt werden, die den Anforderungen dieser Aufgaben körperlich gewachsen sind.
4. Der Kran ist nur zum Heben und nicht zum Tragen von Lasten bestimmt. Stützen Sie die Last mit geeigneten Unterstellböcken oder Ähnlichem ab, wenn dies unmittelbar erforderlich ist. Be- oder Entladen ist nicht möglich. Lassen Sie keine schwebende Last unbeaufsichtigt.
5. Entfernen Sie den Kran von der Anhängerkupplung des Fahrzeugs, wenn der Kran nicht im Einsatz ist.
6. Achten Sie immer auf dynamische Belastungen. Eine Überlastung kann für einen kurzen Moment durch einen plötzlichen Ruck oder eine Gewichtszunahme entstehen, was zu Schäden am Kran, an der Ladung und/oder zu Personenschäden führen kann.
7. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die Person, die

Beim Aufstellen, Laden/Entladen und Verwenden dieses Produkts ist stets gesunder Menschenverstand anzuwenden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL- UND PARAMETER

Modell	HXCZDJ-05
Halterungskapazität	Max. 1100 Pfund
Hubhöhe	110~210 cm
Handwinde	Max. 1200 Pfund
Drehwinkel	360 Grad
Material	PulverbeschichtetStahl

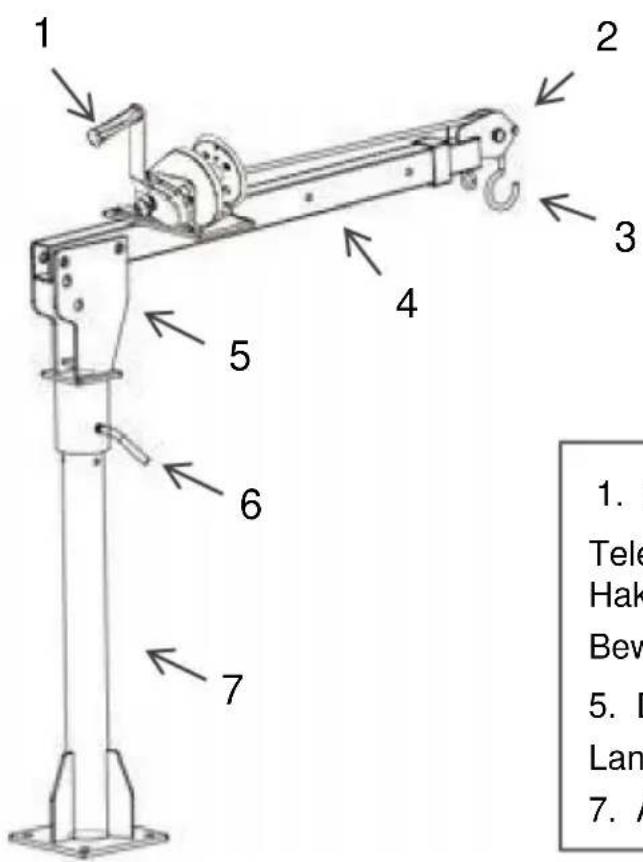

STRUKTURDIAGRAMM

1. Handwinde 2.

Teleskopausleger 3.

Haken 4.

Beweglicher Ausleger

1. Drehbare Hand 6.

Langer Bolzen

1. Aufrechte Stange

KOMPONENTEN

No	Name	Bild	Menge HXCZDJ-05
1	A		1
2	B		1
3	C		1
4	D		1
5	F		1
6	G		0
7	H	M8	2
8		y20*90	2
9	J	y12*70	1
10	K		2
11	DER		1
12	Q	Handseilwinde	1

MONTAGE

Schritt 1: Befestigen Sie die aufrechte Stange (A) auf dem stabilen LKW-Boden und wählen Sie die passenden Schrauben und Muttern (G) zum Verriegeln je nach Fahrzeugmodell und Installationsmethode. (G muss bei Bedarf selbst gekauft werden)

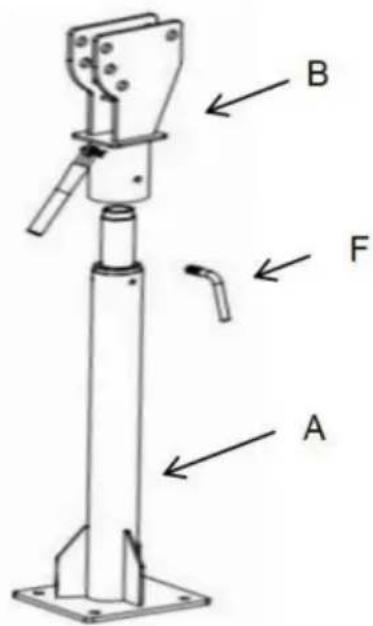

Schritt 2: Schieben Sie den Drehkopf (B) langsam auf die aufrechte Stange. Durch Feststellen der langen Schraube kann es passieren, dass sich der Drehkopf (B) nicht mehr dreht.

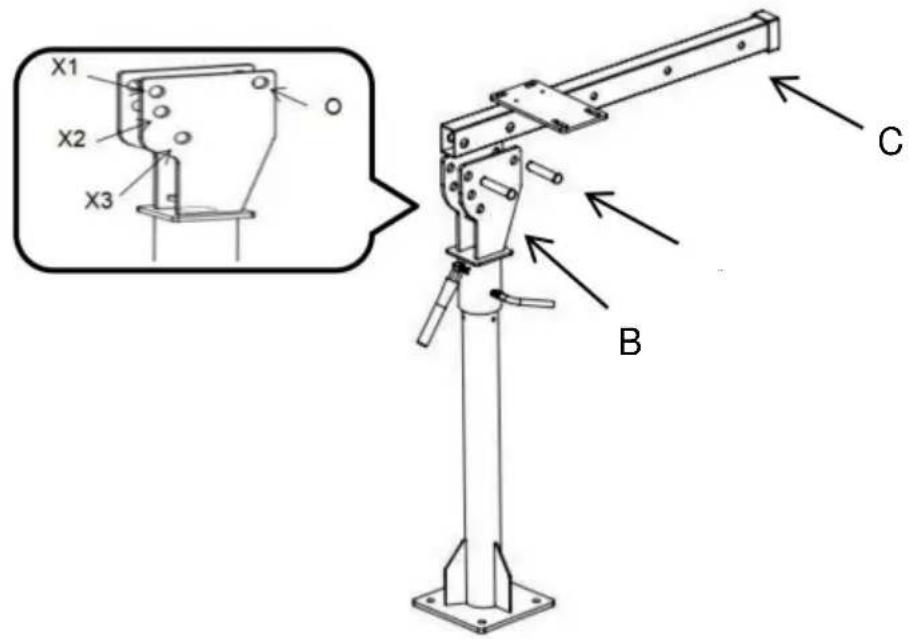

Schritt 3: Installieren Sie den beweglichen Ausleger (C). Verbinden Sie B und C mit zwei Stiften (I) und Das Bolzenende wird in den Splint gesteckt.

Hinweis: Der rotierende Kopf (B) hat drei Löcher (X1, X2, X3) zum Einstellen des Winkels.

Der bewegliche Ausleger (C) kann um O gedreht werden, um den Winkel anzupassen.

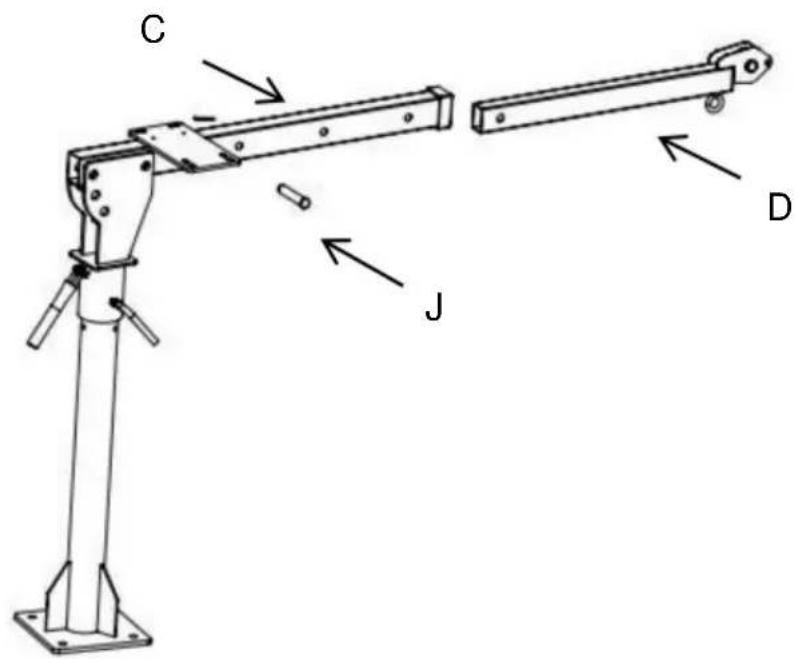

Schritt 4: Den Teleskopausleger (D) in den beweglichen Ausleger (C) einsetzen und dann mit einem Stift (J) verbinden.

Hinweis: Bei D sind drei unterschiedliche Lastlagen einzustellen.

Schritt 5: Installieren Sie die Handwinde und sichern Sie sie mit Schrauben und Muttern (H+K).

Den Haken herausziehen, den Draht in die Nut der Rolle legen und den Endanschlag wieder einbauen. Stift (E), wie unten gezeigt.

Elektrischer Windenbetrieb:

WARNUNG:

Die elektrische Winde ist eine sehr leistungsstarke Maschine. Bei unsachgemäßer Verwendung kann es zu Sachschäden oder Personenschäden kommen.

Verletzung.

Die Verantwortung für die sichere Installation und den Betrieb der Winde und die Vermeidung von Personen- und Sachschäden liegt letztlich bei Ihnen, dem Bediener. Es gibt keinen Ersatz für den Einsatz von gesundem Menschenverstand und Vorsicht beim Bedienen einer Winde.

1. Die maximale Tragfähigkeit liegt auf der Seillage, die am nächsten an der Trommel liegt. Überladen Sie die Trommel nicht. Versuchen Sie nicht, längere Züge mit hohen Lasten durchzuführen.

Überlastungen können die Winde und/oder das Drahtseil beschädigen und unsichere Betriebsbedingungen verursachen. Bei Lasten über 1/2 Nennkapazität empfehlen wir die Verwendung des optionalen Flaschenzugs, um das Drahtseil doppelt zu spannen. Dadurch wird die Belastung der Winde und des Drahtseils um ca. 50 % verringert.

1. Überprüfen Sie Drahtseil und Ausrüstung regelmäßig. Ein ausgefranstes Drahtseil mit gebrochenen Litzen sollte umgehend ausgetauscht werden.
2. Tragen Sie dicke Lederhandschuhe beim Umgang mit Drahtseilen. Lassen Sie Drahtseile nicht durch Ihre Hände gleiten.
3. Niemals mit weniger als 5 Windungen Drahtseil um die Windentrommel winden, da die Endbefestigung des Drahtseils der vollen Belastung möglicherweise NICHT standhält.
4. Lassen Sie die Freilaufkupplung niemals los, wenn die Winde belastet ist.
5. Bearbeiten oder schweißen Sie keine Teile der Winde. Solche Änderungen können die strukturelle Integrität der Winde schwächen.
6. Schließen Sie die Winde nicht an den Hausstrom von 110 V oder an das 220-V-Netz an, da die Winde sonst durchbrennen oder einen tödlichen Schock verursachen kann.
7. Lassen Sie niemals zu, dass die Winde oder das Drahtseil stoßbelastet werden.
8. Die Schaltereinheit muss frei von Schmutz und Feuchtigkeit gehalten werden, um einen sicheren Betrieb zu gewährleisten.
9. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Schützende, elektrisch nicht leitfähige Kleidung und rutschfestes Schuhwerk sind bei der Arbeit empfohlen. Tragen Sie eine einschränkende Haarbedeckung, um lange Haare zu schützen.
10. Verwenden Sie Ihre Winde niemals zum Heben oder Transportieren von Personen.
11. Die Winde ist in erster Linie für den intermittierenden Einsatz konzipiert.
12. Halten Sie während des Betriebs Abstand von der Winde, dem Drahtseil und dem Haken.
13. Lassen Sie das Drahtseil nicht verknoten, um das Drahtseil nicht zu beschädigen.
14. Um das Kabel zu ziehen, drehen Sie den Kupplungsknopf gegen den Uhrzeigersinn, um ihn zu lösen, und ziehen Sie dann das Kabel heraus, das Sie benötigen. Lassen Sie immer mindestens fünf Umdrehungen Kabel auf der Spule, um zu verhindern, dass das Kabel aus der Winde gezogen wird.

VERKABELUNGSINSTALLATION

1) Führen Sie die kurzen rot und schwarz farbcodierten Kabel zum Motor. 2) Führen Sie die langen rot und schwarz farbcodierten Kabel zur Batterie. 3) Verbinden Sie den kabelgebundenen Controller mit der Steuerbox. 4) Überprüfen Sie, dass die gesamte Verkabelung keine scharfen Kanten und Quetschstellen aufweist. 5) Sichern Sie lose Kabel mit Kabelbindern oder Isolierband. 6) Lassen Sie den Schalter niemals eingesteckt, wenn die Winde nicht verwendet wird.

WARTUNG

1. Überprüfen Sie regelmäßig den Zustand des Autokrans.
2. Den beschädigten Kran nicht benutzen.
3. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Kran oder die Anhängerkupplung durch einen Unfall beschädigt wird oder andere Schäden festgestellt werden, müssen sie ausgetauscht werden.
4. Überprüfen Sie, ob die gesamte Hardware fest an ihrem Platz sitzt.
5. Halten Sie den Kran sauber und schmieren Sie bewegliche Teile regelmäßig.
6. Wenn das Drahtseil abgenutzt ist oder Anzeichen von Litzenbrüchen aufweist, muss es vor der erneuten Verwendung ausgetauscht werden.

Problembeschreibung	Mögliche Ursachen	Korrekturmaßnahme
Der Motor springt nicht an	1.Schalter defekt2.Kabelbruch oder defektVerbindung3.Beschädigter Motor	1. Schalter ersetzen 2.Auf schlechte Verbindungen prüfen 3.Motor ersetzen oder reparieren
Der Motor läuft extrem heiß	1.Lange Betriebsdauer 2.Überlastung3.BeschädigterMotor	1.Lassen Sie die Winde abkühlen periodisch.2.Nicht überlasten3.Motor austauschen oder reparieren
Der Motor läuft, aber mit unzureichender Leistung oder Leitungsgeschwindigkeit	1. Schwache Batterie2. Zu langes Kabel zwischen Batterie undWinde 3. Schlechte Batterieverbindung4. Beschädigter Motor	1.Laden Sie die Batterie auf oder ersetzen Sie sie und überprüfenSie das Ladesystem.2.Halten Sie die Winde innerhalb der von den Anschlusskabeln zugelassenen Entfernung. 3.Überprüfen Sie die Batterieanschlüsse auf Korrosion und reinigen erforderlich4.Ersetzen oder reparieren Sie den Motor
Die Winde läuft rückwärts.	1. Die Drähte sindvertauscht. 2. DieBatterie ist falsch angeschlossen.	1. Verkabelungprüfen 2. Batterieanschlüsse prüfen
Der Motor läuft, aber die Trommel dreht sich nicht	Kupplung nicht eingerückt	Kupplung einrücken

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen

Kopfschutz tragen
