Tipo di prodotto	Argano per camion (gru di sollevamento)
Marca	Vevor
Modello	HXCZDJ-05
Capacità di sollevamento max.	1100 lb (circa 499 kg)
Altezza di sollevamento	110 a 210 cm
Angolo di rotazione	360 gradi
Materiale	Acciaio verniciato a polvere
Tipo di verricello	Verricello manuale elettrico
Capacità del verricello manuale	1200 lb (circa 544 kg)
Alimentazione	12 V CC (batteria del veicolo)
Funzioni principali	Sollevamento, rotazione a 360°, verricello elettrico con comando a filo, braccio telescopico regolabile
Sicurezza	Indossare occhiali di sicurezza, guanti, protezione acustica. Non sovraccaricare mai. Non sollevare persone o animali. Ispezionare prima di ogni utilizzo. Utilizzare catene e ganci adatti.
Manutenzione e pulizia	Pulire regolarmente, lubrificare le parti mobili, ispezionare il cavo metallico e sostituire se usurato. Verificare il serraggio di tutti i bulloni.
Ricambi e riparabilità	Contattare il supporto tecnico tramite www.vevor.com/support per i pezzi di ricambio. Non modificare la gru.
Assistenza tecnica	www.vevor.com/support

Domande frequenti - HXCZDJ-05 Vevor

Come assemblare la gru Vevor HXCZDJ-05 ?

L'assemblaggio comprende diversi passaggi: 1) Fissare il montante verticale (A) al pianale del camion con bulloni adatti. 2) Far scorrere la testa rotante (B) sul montante. 3) Installare il braccio mobile (C) e il braccio telescopico (D) con i perni forniti. 4) Montare il verricello manuale e inserire il cavo. Vedere il manuale per i dettagli.

Qual è la capacità di sollevamento massima di questo argano?

La capacità massima della gru è di 1100 lb (circa 499 kg) per il supporto, e il verricello manuale può sostenere fino a 1200 lb (circa 544 kg). Non superare mai questi limiti.

Posso usare la gru per sollevare persone?

No, è severamente vietato sollevare persone o animali. La gru è progettata solo per il sollevamento di carichi.

Che tipo di alimentazione elettrica richiede il verricello?

Il verricello funziona a 12 V CC dalla batteria del veicolo. Non collegare alla rete 110/220 V poiché potrebbe danneggiare il verricello o provocare scosse elettriche.

Come mantenere il cavo metallico del verricello?

Ispezionare frequentemente il cavo per rilevare segni di usura, corrosione o fili rotti. Se sono visibili danni, sostituirlo immediatamente. Indossare guanti spessi durante la manipolazione del cavo.

Cosa fare se il motore del verricello non si avvia?

Controllare prima l'interruttore, le connessioni dei cavi e la batteria. Se il problema persiste, il motore potrebbe essere danneggiato e deve essere riparato o sostituito. Consultare il manuale per la risoluzione dei problemi.

Posso lasciare un carico sospeso incustodito?

No, non lasciare mai un carico sospeso incustodito. Se lo scarico immediato non è possibile, sostenere il carico con cavalletti adatti.

Come regolare l'altezza di sollevamento?

Il braccio telescopico (D) può essere regolato su tre posizioni per modificare l'altezza di sollevamento, da 110 a 210 cm. Utilizzare il perno (J) per bloccare la posizione desiderata.

Quali precauzioni di sicurezza devo prendere durante l'uso?

Indossare sempre occhiali di sicurezza, protezione acustica e guanti. Assicurarsi che il camion sia parcheggiato su una superficie piana, motore spento e freno tirato. Tenere gli spettatori a distanza.

Dove posso trovare pezzi di ricambio o assistenza tecnica?

Per qualsiasi assistenza tecnica o pezzo di ricambio, contattare il supporto tramite il sito www.vevor.com/support. Conservare il manuale e il certificato di garanzia elettronico.

MANUALE UTENTE HXCZDJ-05 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE D'USO DELLE GRU PER AUTOCARRI Modello: HXCZDJ-05

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

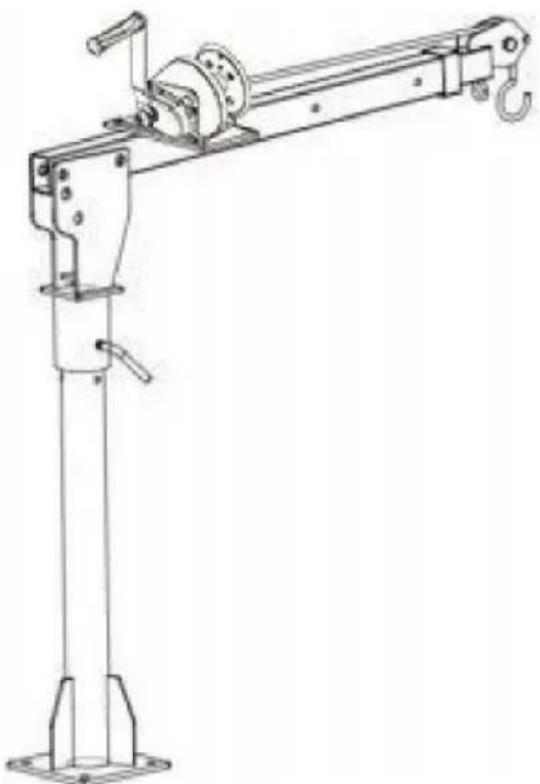

AUTOGRU

Modello: HXCZDJ-05

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

▲AVVERTENZA

1. Leggere attentamente e comprendere tutte le ISTRUZIONI PER L'ASSEMBLAGGIO E

ISTRUZIONI PER L'USO prima di utilizzare l'apparecchio.

1. Il mancato rispetto delle norme di sicurezza e delle altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

1. Non sovraccaricare mai.
2. Il carico è massimo quando il braccio del prodotto è regolato sulla lunghezza più corta. Il carico del prodotto diminuisce all'aumentare della lunghezza del braccio.
3. Indossare sempre occhiali di sicurezza omologati ANSI.
4. Indossare sempre protezioni acustiche quando si lavora in ambienti rumorosi. L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.
5. Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, casco e guanti da lavoro devono essere utilizzati per le condizioni applicabili.
6. Vestirsi in modo appropriato. Non indossare mai abiti sciolti o capelli lunghi e tenere capelli, vestiti e guanti lontani dalle parti in movimento.
7. Usare il buon senso quando si lavora. Rimanere vigili e concentrati durante l'installazione e l'utilizzo di questa gru. Non lavorare mai sotto l'effetto di alcol, droghe o medicinali.
8. Mantenere l'area di lavoro pulita e ben illuminata durante il montaggio e l'utilizzo della gru. Tenere spettatori e bambini fuori dall'area di lavoro.
9. Questa gru è progettata per essere posizionata all'esterno del cassone del camion e attaccata al veicolo tramite il gancio di ricezione. È portatile e facile da regolare nelle diverse posizioni del braccio per una capacità massima di 275, 550 e 1100 libbre. Si prega di non modificare la gru o utilizzare questo prodotto per scopi per cui non è stato progettato.
10. Non superare mai la capacità massima del braccio di 1.000 libbre. Quando si aggancia il carico al gancio con catena, utilizzare giunti appropriati classificati per movimentare il carico. Gli accoppiamenti devono essere completamente innestati sul gancio, con il fermo di sicurezza del gancio chiuso.
11. Non sollevare mai persone o animali. Tenere bambini e spettatori lontani dall'area sotto e attorno al carico sollevato.

Quando si aziona la gru, restare liberi dall'area compresa tra la gru e il carico.

1. Prima di ogni utilizzo, ispezionare la gru, il martinetto a pistone lungo e la catena e gancio per danni, corrosione e qualsiasi altra condizione che potrebbe influenzare la sicurezza delle prestazioni di questo prodotto.
2. Installare la gru solo quando il pick-up è fuori dall'autostrada, in una posizione libera, lontana dal traffico in arrivo.
3. Prima di sollevare il carico sul cassone del camion, assicurarsi che il motore del camion sia SPENTO con il cambio automatico in PARCHEGGIO. I veicoli con cambio manuale dovrebbero essere in marcia. Bloccare tutte le ruote per una maggiore sicurezza.
4. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza questo prodotto.
5. Prendere nota della posizione dei tubi di scarico del veicolo prima di installare la gru. I beni infiammabili sollevati dalla gru potrebbero entrare in contatto con i tubi di scarico ancora caldi e prendere fuoco.
6. L'installazione della gru e la manovra di carichi pesanti possono essere faticose e pericolose. Queste operazioni dovrebbero essere eseguite solo da persone in grado di gestire fisicamente le esigenze di questi compiti.
7. La gru è destinata esclusivamente al sollevamento, non al sostegno di carichi. Se necessario, sostenere rapidamente il carico con appositi cavalletti o supporti equivalenti quando non è possibile caricare o scaricare. Non lasciare un carico sospeso incustodito.
8. Rimuovere la gru dal gancio di ricezione del veicolo quando non è in uso.
9. Prestare sempre attenzione al carico dinamico. Un carico eccessivo potrebbe verificarsi per un breve istante a causa di uno strappo improvviso o di un aumento di peso, con possibili danni alla gru, al carico e/o lesioni personali.
10. Tenere presente che gli avvertimenti sopra menzionati non possono coprire tutti i possibili eventi e circostanze. È importante che chi utilizza questo prodotto durante il caricamento, lo scaricamento e l'uso faccia sempre ricorso al buon senso.

CONSERVARE QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	HXCZDJ-05
Capacità della staffa	Massimo 1100 libbre
Altezza di sollevamento	110~210cm
Argano a mano	Max.1200 libbre
Angolo di rotazione	360 gradi
Materiale	Verniciato a polvereAcciaio

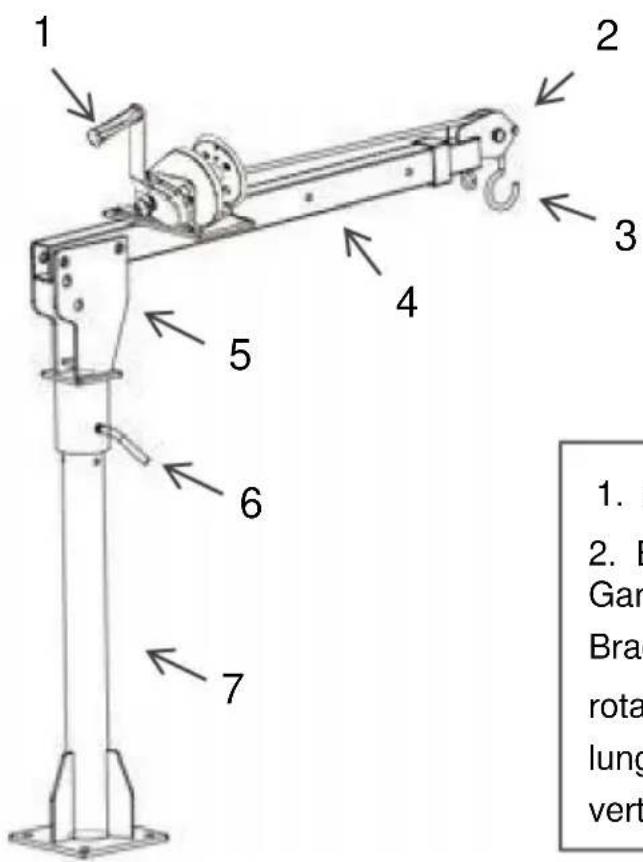

DIAGRAMMA STRUTTURALE

1. Argano a mano
2. Braccio telescopico 3. Gancio 4. Braccio mobile 5. Testa rotante 6. Bullone lungo 7. Asta verticale

COMPONENTI

NO.	Nome	Immagine	Quantità di HXCZDJ-05
1	UN		1
2	B		1
3	C		1
4	D		1
5	F		1
6	G		0
7	H	M8	2
8		y20*90	2
9	J	y12*70	1
10	E		2
11	IL		1
12	Q	Argano a mano	1

ASSEMBLAGGIO

Fase 1: installare l'asta verticale (A) sul pavimento robusto del camion e scegliere bulloni e dadi appropriati (G) per il bloccaggio in base ai diversi modelli di veicolo e metodi di installazione. (Se necessario, procurarsi G da soli.)

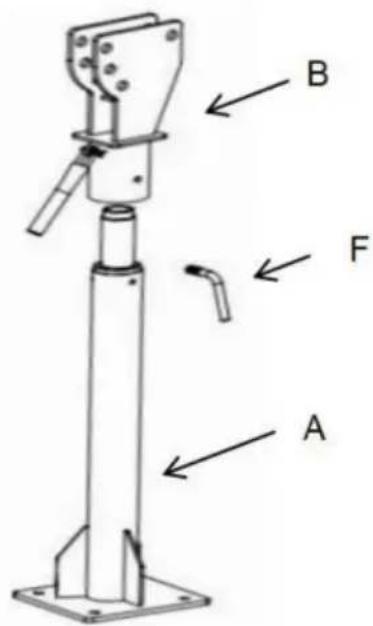

Fase 2: far scivolare lentamente la testa rotante (B) sull'asta verticale; il bloccaggio della vite lunga può impedire alla testa rotante (B) di ruotare.

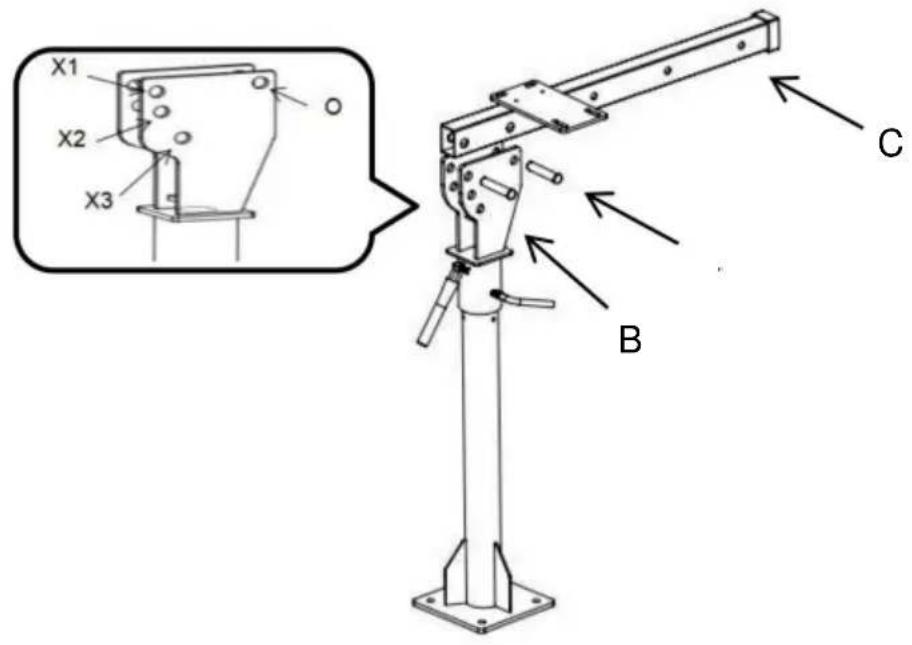

Fase 3: installare il braccio mobile (C). Collegare B e C con due perni (I) e l'estremità del perno è fissata con una coppiglia.

Nota: la testa rotante (B) ha tre fori (X1, X2, X3) per la regolazione degli angoli.

Il braccio mobile (C) può ruotare attorno a O per regolare l'angolazione.

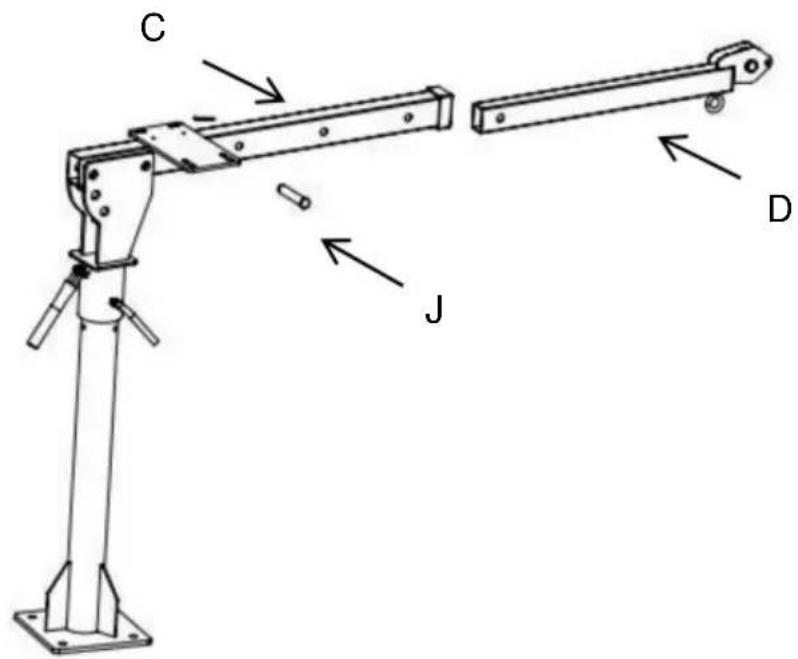

Fase 4: Inserire il braccio telescopico (D) nel braccio mobile (C), quindi connettersi con un perno (J).

Nota: per D è possibile regolare tre diverse posizioni di carico.

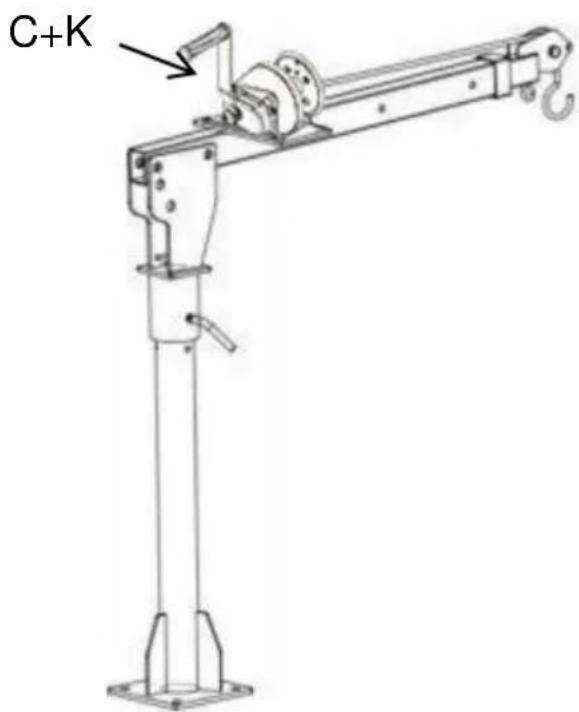

Fase 5: Installare l'argano manuale e bloccarlo con bulloni e dadi (H+K).

Estrarre il gancio, posizionare il filo nella scanalatura della puleggia e reinstallare il perno di arresto (E), come mostrato di seguito.

Funzionamento del verricello elettrico:

AVVERTIMENTO:

Il verricello elettrico è una macchina molto potente. Se usato in modo non sicuro o in modo improprio, potrebbe causare danni alla proprietà o lesioni alle persone.

La responsabilità per l'installazione e il funzionamento sicuri del verricello e la prevenzione di lesioni personali e danni alla proprietà spetta in ultima analisi a te, l'operatore. Non c'è sostituto per l'uso del buon senso e

cautela nell'uso del verricello.

1. La capacità massima del carico di lavoro è sullo strato di fune metallica più vicino al tamburo. Non sovraccaricare. Non tentare di tirare carichi pesanti per lunghi periodi.

I sovraccarichi possono danneggiare l'argano e/o la fune metallica e creare condizioni operative non sicure. Per carichi superiori a 1/2 della capacità nominale, si consiglia di utilizzare il blocco puleggia opzionale per raddoppiare la fune metallica. Ciò riduce il carico sul verricello e la sollecitazione sulla fune metallica di circa il 50%.

1. Ispezionare frequentemente il cavo metallico e l'attrezzatura. Un cavo metallico sfilacciato con fili spezzati deve essere sostituito immediatamente.
2. Utilizzare guanti di pelle spessa quando si maneggia il cavo metallico. Non lasciare che il cavo metallico scivoli tra le mani.
3. Non utilizzare mai il verricello con meno di 5 giri di fune metallica attorno al tamburo del verricello poiché il dispositivo di fissaggio dell'estremità del cavo metallico POTREBBE NON sopportare il carico completo.
4. Non rilasciare mai la frizione a bobina libera quando è presente un carico sul verricello.
5. Non lavorare o saldare nessuna parte del verricello. Tali modifiche potrebbero indebolire l'integrità strutturale del verricello.
6. Non collegare il verricello alla corrente domestica AC110V o alla rete elettrica 220V poiché il verricello potrebbero verificarsi esaurimento o shock fatale.
7. Non applicare mai carichi d'urto al verricello o alla fune metallica.
8. Il gruppo dell'interruttore deve essere mantenuto libero da sporcizia e umidità per garantire funzionamento sicuro.
9. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Sono ammessi abiti protettivi, non conduttivi elettricamente e calzature antiscivolo. consigliato quando si lavora. Indossare una copertura restrittiva per contenere i capelli lunghi capelli.
10. Non utilizzare mai il verricello per sollevare o spostare persone.
11. Il verricello è progettato principalmente per applicazioni intermittenti.
12. Durante il funzionamento, tenersi lontani dall'argano, dalla fune metallica e dal gancio.
13. Non lasciare che il cavo metallico si annodi, per non danneggiare il filo corda.
14. Per tirare il cavo, ruotare la manopola della frizione in senso antiorario per allentarla, quindi estrarre il cavo necessario lasciando sempre almeno cinque giri di cavo sulla bobina per evitare che il cavo fuoriesca dal verricello.

INSTALLAZIONE CABLAGGIO

1) Instradare i fili corti colorati rosso e nero verso il motore. 2) Instradare i lunghi fili colorati rosso e nero verso la batteria. 3) Collegare il controller cablato alla scatola di controllo 4) Controllare che tutti i cavi siano privi di spigoli vivi e punti di schiacciamento. 5) Fissare i cavi allentati con fascette o nastro isolante. 6) Non lasciare mai l'interruttore collegato quando il verricello non è in uso.

MANUTENZIONE

1. Controllare frequentemente le condizioni della gru montata sull'autocarro.
2. Non utilizzare la gru danneggiata.
3. Assicurarsi che tutti i componenti siano in buone condizioni. Se la gru o il gancio di traino vengono danneggiati da un incidente o si nota qualsiasi altro tipo di danno, devono essere sostituiti.
4. Controllare che tutta la ferramenta sia saldamente fissata in posizione.
5. Mantenere la gru pulita e lubrificare periodicamente le parti mobili.
6. Se il cavo metallico è usurato o inizia a mostrare segni di rottura dei trefoli, è necessario sostituirlo prima di utilizzarlo nuovamente.

Sintomi	Possibili cause	Azione correttiva
Il motore non si accende	1. Interruttore non operativo2. Cavi rotti o difettosi connessione3. Motore danneggiato	1. Sostituire l'interruttore2. Verificare eventuali collegamenti difettosi 3. Sostituire o riparare il motore
Il motore diventa estremamente caldo	1.Lungo periodo di funzionamento2.Sovraccarico3.Motore danneggiato	1. Lasciare raffreddare il verricello periodicamente.2. Non sovraccaricare3. Sostituire o riparare il motore
Il motore funziona, ma con potenza o velocità di linea insufficienti	1. Batteria scarica 2.Cavo batteria-argano troppo lungo 3.Collegamento batteria scadente 4.Motore danneggiato	1. Ricaricare o sostituire la batteria e controllare il sistema di ricarica. 2. Mantenereil verricello entro la distanza consentita dai cavi di collegamento. 3. Controllare i terminali della batteria per la corrosione e pulirli come necessario4.Sostituire o riparare il motore
L'argano gira all'indietro.	1. Cavi invertiti 2. La batteria è collegata in modo errato	1. Controllare il cablaggio 2. Controllare i collegamenti della bat
Il motore funziona ma il il tamburo non gira	Frizione non innestata	Innestare la frizione

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni
	Indossare una protezione per la testa
