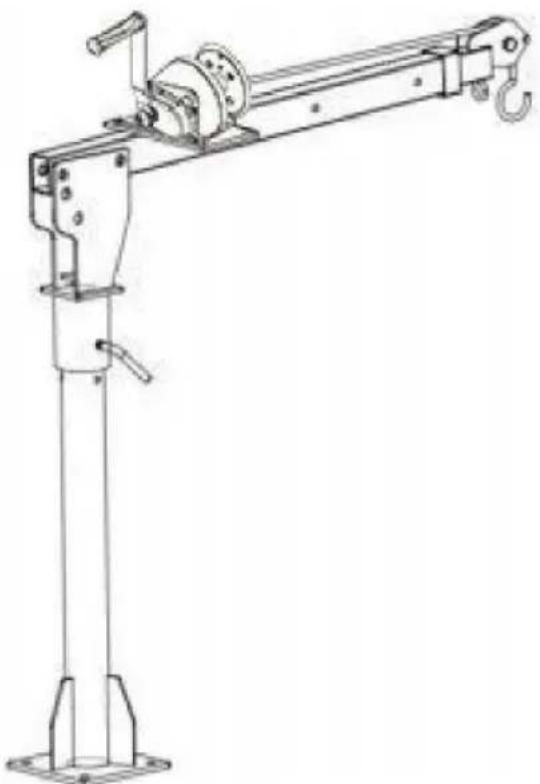

LASTBIRKRANAR

Modell: HXCZDJ-05

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå alla MONTERING OCH

DRIFTINSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

ALLMÄNNA SÄKERHETSREGLER

1. Överbelasta aldrig.
2. Belastningen är maximal när produktens arm är anpassad till den kortaste. Produktens belastning minskar när armen ökar.
3. Bär alltid ANSI-godkända skyddsglasögon.
4. Bär alltid hörselskydd vid arbete i bullriga miljöer.

Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.

1. Använd säkerhetsutrustning. Skyddsskor, hjälm och arbetshandskar måste användas för tillämpliga förhållanden.
2. Klä dig lämpligt. Bär aldrig löst här med långt här och håll här, kläder och handska borta från rörliga delar
3. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna kran. Arbeta aldrig under påverkan alkohol, droger eller mediciner
4. Håll arbetsområdet rent och väl upplyst under montering och med hjälp av kranen. Håll åskådare och barn borta från arbetsområdet.
5. Denna kran är utformad för att placeras utanför lastbilsflaket, och ansluten till fordonet via mottagarens fäste. Den är portabel och lätt att justera till olika bomlägen för 275, 550 och 1100 lbs. maximal kapacitet. Vänligen modifiera inte kranen eller använd denna produkt för ändamål den var inte designad för.
6. Överskrid aldrig maxvikten på 1 000 pund. bomkapacitet. När fästa lasten på krok med kedja, använd lämpliga kopplingar klassade att hantera belastningen. Kopplingar måste vara helt inkopplade på kroken, med krokens säkerhetsspärr stängd.
7. Lyft aldrig människor eller djur. Håll barn och åskådare borta från

område under och runt den upplyfta lasten. Stanna kvar när du kör kranen fri från området mellan kranen och lasten.

1. Inspektera kranen, Long Ram Jack och kedjan före varje användning och Krok för skador, korrosion och andra tillstånd som kan påverka den här produktens säkra prestanda.
2. Ställ bara upp kranen när pickupen är utanför motorvägen, i en tydlig plats som är borta från mötande trafik.
3. Innan du lyfter last i lastbilsflaket, se till att lastbilens motor är AV med automatlåda i PARK. Fordon med manuell växellåda ska vara i växel. Blockera alla hjul för ökad säkerhet.
4. Följ alla krav från Department of Transportation (DOT) när använder denna produkt.
5. Notera läget för fordonets avgasrör innan du sätter upp Kran. Brandfarligt gods som lyfts av kranen kan komma i kontakt med fortfarande varma avgasrör och fatta eld.
6. Uppställning av kranen och manövrering av tung last på kranburken vara ansträngande och farlig. Detta bör endast göras av individer som kan fysiskt hantera kraven på dessa uppgifter.
7. Kranen är endast avsedd för lyft, inte för att bära upp laster. Snabbt stödja lasten med lämpliga domkrafter eller motsvarande, om det är omedelbart lastning eller lossning är inte möjlig. Lämna inte en hängande last utan tillsyn.
8. Ta bort kranen från fordonets mottagningsfäste när kranen inte är det i bruk.
9. Var alltid medveten om dynamisk belastning. En överbelastning kan skapas ett kort ögonblick av ett plötsligt ryck eller viktökning, vilket kan resultera i skada på kranen, lasten och/eller personskada.
10. Tänk på att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Det är viktigt att personen ställer in upp, lasta/lossa och använda denna produkt använd sunt förnuft överhuvudtaget gånger.

SPARA DESSA INSTRUKTIONER

MODELLANDSPARAMETRAR

Modell	HXCZDJ-05
Fästekapacitet	Max. 1100 pund
Lyfthöjd	110-210 cm
Hand vinsch	Max.1200lbs
Rotationsvinkel	360 grader
Material	Pulverlackerad Stål

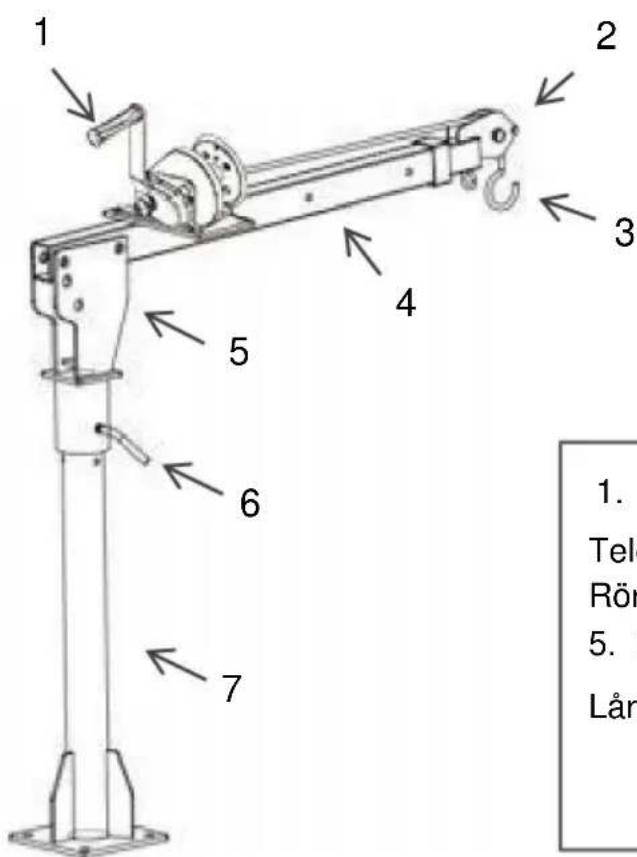

STRUKTURDIAGRAM

1 2 3 4 5 6 7 1. Tele Rör 5. Lår

1. Handvinsch 2.

Teleskopbom 3. Krok 4.

Rörlig bom

1. Roterande hand 6.

Lång bult 7. Stång

KOMPONENTER

INGA.	Namn	Bild	Antal HXCZDJ-05
1	A		1
2	B		1
3	C		1
4	D		1
5	F		1
6	G		0
7	H	M8	2
8		20*90	2
9	J	12*70	1
10	K		2
11	DE		1
12	F	Hand vinsch	1

MONTERING

Steg 1: Installera den upprättstående stolpen (A) på det stadiga lastbilsgolvet och välj lämpliga bultar och muttrar (G) för låsning enligt olika fordonsmodeller och installationsmetoder. (G måste köpa den själv om du behöver)

A G

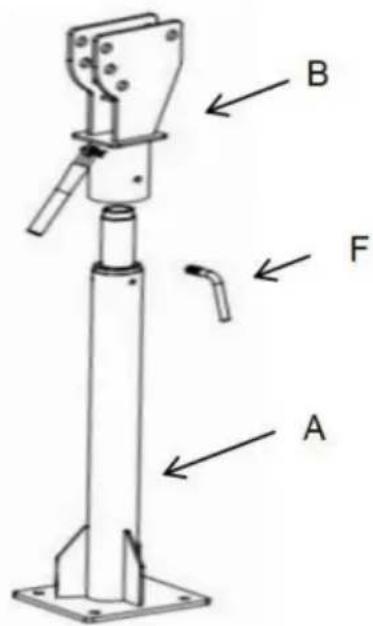

Steg 2: För långsamt det roterande huvudet (B) på den upprättstående stången; Låsning av den långa skruven kan göra att det roterande huvudet (B) inte roterar.

A B F

Steg 3: Installera den rörliga bommen (C). Anslut B och C med två stift (I), och stiftänden sitter fast i saxpinnen.

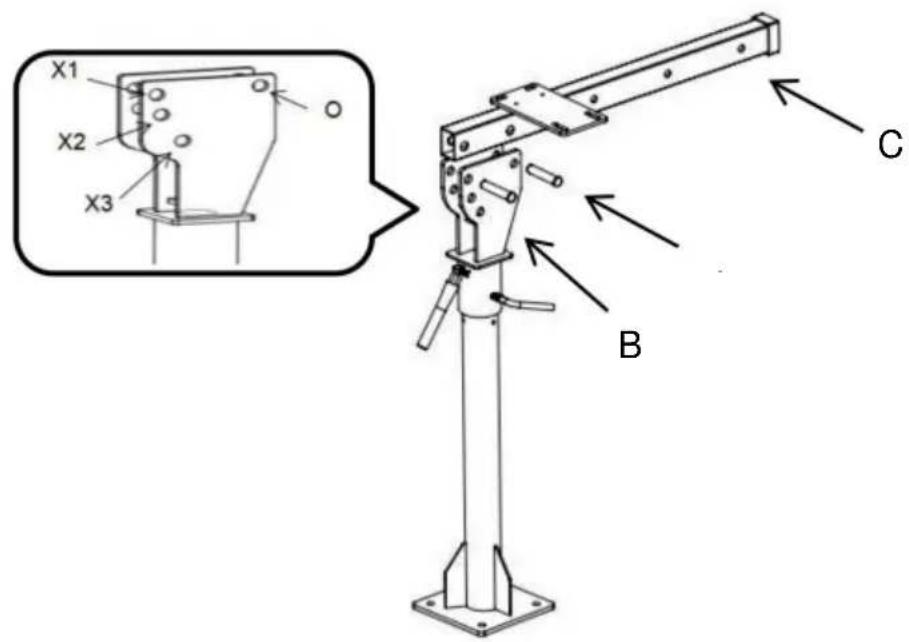

Obs: Det roterande huvudet (B) har tre hål (X1, X2, X3) för justering vinklar.

Den rörliga bommen (C) kan rotera runt O för att justera vinkeln.

X1 X2 X3 C B

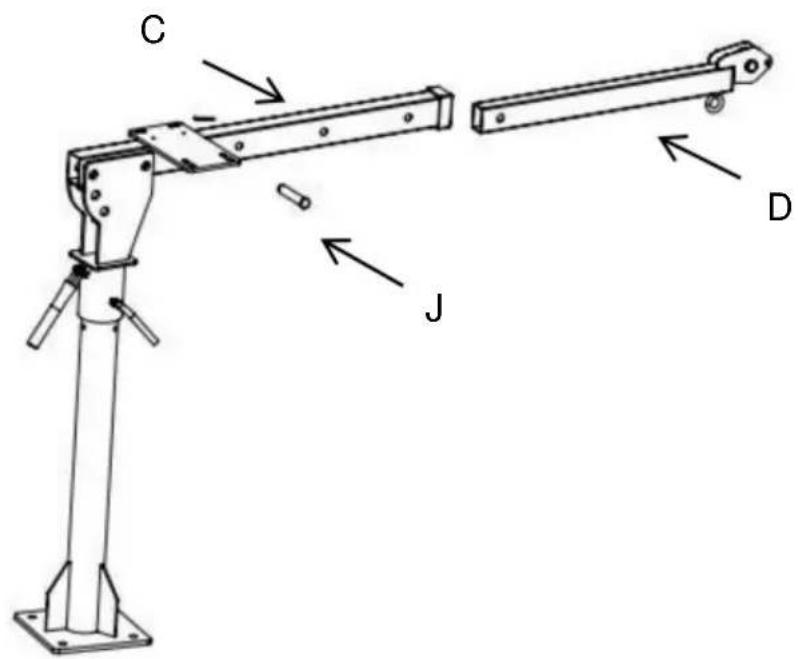

Steg 4: Sätt in den teleskopiska bommen (D) i den rörliga bommen (C), sedan anslut med ett stift (J).

Obs: För D finns det tre olika lastlägen som ska justeras.

C J D

Steg 5: Installera handvinschen och lås den med bultar och muttrar (H+K). dra ut kroken, placera vajern i remskivans spår och sätt tillbaka gränsen stift (E) õsom visas nedan.

H+K

Den elektriska vinschen är en mycket kraftfull maskin. Om den används på ett osäkert sätt eller felaktigt kan det resultera i egendomsskada eller personliga skada.

Ansvaret för säker installation och drift av vinschen och förebyggande av person- och egendomsskador åvilar i slutändan dig, operatören. Det finns ingen ersättning för användningen av gott omdöme och försiktighet vid manövrering av en vinsch.

1. Maximal arbetsbelastning är på det vajerlag som ligger närmast trumman. Överbelasta inte. Försök inte långvariga drag med tungt massor.

Överbelastningar kan skada vinschen och/eller stållinan och skapa osäkra driftsförhållanden. För laster över 1/2 nominell kapacitet, vi rekommenderar att du använder tillvalsremskivan för att dubbellina vajern. Detta minskar belastningen på vinschen och belastningen på vajern med cirka 50 %.

1. Inspektera stålrep och utrustning ofta. En sliten stålrep med trasiga trådar ska bytas ut omedelbart.
2. Använd kraftiga läderhandskar när du hanterar stållinor. Låt inte vajer glida genom dina händer.
3. Vinscha aldrig med mindre än 5 varv vajer runt vinschtrumman eftersom vajerändfästet kanske INTE tål hela belastningen.
4. Släpp aldrig frispolskopplingen när det är en belastning på vinschen.
5. Maskinera eller svetsa inte någon del av vinschen. Sådana ändringar kan försvaga vinschens strukturella integritet.
6. Anslut inte vinsch till AC110V husström eller 220V elnät som vinsch utbrändhet eller dödlig chock kan uppstå.
7. Tillåt aldrig stötbelastningar på vinschen eller vajern.
8. Omkopplarenheten måste hållas fri från smuts och fukt för att säkerställa säker drift.
9. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Skyddande, elektriskt icke-ledande kläder och halkfria skor är rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt hår.
10. Använd aldrig din vinsch för att lyfta eller flytta människor.
11. Vinschen är främst designad för intermittenta applikationer.
12. Håll dig borta från vinschen, vajern och kroken under drift.
13. Låt inte vajern knyta sig, för att inte skada vajern rep.
14. För att dra i vajern, vrid kopplingsvredet moturs för att lossa det och dra sedan ut vajern som du alltid måste lämna kvar minst fem varv av kabeln på spolen för att förhindra att kabeln dras ut ur vinschen.

INSTALLATION AV LEDNINGAR

1) Dra de korta röda och svarta färgkodade ledningarna till motorn.
2) Dra de långa röda och svarta färgkodade ledningarna till batteriet.
3) Anslut den trådbundna styrenheten till kontrollboxen
4) Kontrollera att alla kablar är fria från vassa kanter och klämpunkter.
5) Fäst lösa kablar med bindeband eller eltejp.
6) Lämna aldrig strömbrytaren inkopplad när vinschen inte används.

UNDERHÅLL

1. Kontrollera ofta tillståndet på den lastbilsmonterade kranen.
2. Använd inte den skadade kranen.
3. Se till att alla komponenter är i gott skick. Om kran- eller mottagarkopplingen skadas av en olycka eller någon annan typ av skada upptäcks, bör den bytas ut.
4. Kontrollera att all hårdvara är ordentligt fastsatt på plats.
5. Håll kranen ren och smörj rörliga delar med jämna mellanrum.
6. Om stållinan har blivit sliten eller börjar visa tecken på att trådar går sönder måste den bytas ut innan den används igen.

Symtom	Möjliga orsaker	Korrigerande åtgård
Motorn startar inte	1. Omkopplare fungerar inte2. Trasiga ledningar eller dåliga förbindelse3. Skadad motor	1.Byt strömbrytare2.Kontrollera för dåliga anslutningar3.Byt ut eller reparera motorn
Motorn går extremt varm	1.Lång drifttid 2.Överbelastning3.Skadad motor	1.Låt vinschen svalna med jämna mellanrum.2. Överbelasta inte 3. Byt ut eller reparera motorn
Motorn går, men med otillräcklig kraft eller linjehastighet	1.Svagt batteri2.Batteri till vinschkabel för lång3.Dålig batterianslutning 4.Skadad motor	1. Ladda eller byt ut batteriet och kontrollera laddningssystemet2. Håll vinschen inom det avstånd som tillåts av ledningstrådar 3. Kontrollera batteripolerna för korrosion och rengör dem som krävs4.Byt ut eller reparera motorn
Vinschen löper bakåt.	1. Kablar omvända 2.Batteriet är felaktigt anslutet	1.Kontrollera kablarna 2.Kontrollera batterianslutningarna
Motorn går men trumman snurrar inte	Kopplingen inte inkopplad	Koppla in kopplingen
