BRUKSANVISNING HXCZDJ-06 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASTBIRKRANAR

MODELL:HXCZDJ-06

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSREGLER

1. Överbelasta aldrig.
2. Belastningen är maximal när produktens arm är anpassad till kortast. Produktens belastning minskar när armen ökar.
3. Bär alltid ANSI-godkända skyddsglasögon.
4. Bär alltid hörselskydd vid arbete i bullriga miljöer. Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.
5. Använd säkerhetsutrustning. Skyddsskor, hjälm och arbetshandskar ska vara används för tillämpliga förhållanden.
6. Klä dig lämpligt. Bär aldrig löst, långt här och håll här, kläder och handskar borta från rörliga delar.
7. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna kran. Arbeta aldrig när du är påverkad av alkohol, droger eller mediciner.
8. Håll arbetsområdet rent och väl upplyst under montering och användning kranen. Håll åskådare och barn borta från arbetsområdet.
9. Denna kran är utformad för att placeras utanför lastbilsflaket, och ansluten till fordonet via mottagarens fäste. Den är portabel och lätt att justera till olika bomlägen för max 500, 750 och 1 000 pund kapacitet. Vänligen modifiera inte kranen eller använd den här produkten för dess ändamå var inte designad för.
10. Använd lämpliga kopplingar när du fäster lasten på krok med kedja klassad för att klara belastningen. Kragar måste vara helt i ingrepp på kroken, med krokens säkerhetsspärr stängd.
11. Lyft aldrig människor eller djur. Håll barn och åskådare borta från område under och runt den upplyfta lasten. Stanna kvar när du kör kranen

fri från utrymmet mellan kranen och lasten.

1. Inspektera kranen, Long Ram Jack och kedjan före varje användning och Krok för skador, korrosion och andra tillstånd som kan påverka den här produktens säkra prestanda.
2. Ställ bara upp kranen när pickupen är utanför motorvägen, i en tydlig plats som är borta från mötande trafik.
3. Innan du lyfter last i lastbilsflaket, se till att lastbilens motor är AV med automatlåda i PARK. Fordon med manuell växellåda ska vara i växel. Blockera alla hjul för ökad säkerhet.
4. När du använder denna produkt, följ alla Department of Transportation (DOT) krav.
5. Notera läget för fordonets avgasrör innan du sätter upp Kran. Brandfarligt gods som lyfts av kranen kan komma i kontakt med fortfarande varma avgasrör och fatta eld.
6. Uppställning av kranen och manövrering av tung last på kranburken vara ansträngande och farlig. Detta bör endast göras av individer som kan fysiskt hantera kraven på dessa uppgifter.
7. Kranen är endast avsedd för lyft, inte för att bära upp laster. Snabbt stödja lasten med lämpliga domkrafter eller motsvarande, om det är omedelbart lastning eller lossning omöjlig. Lämna inte en hängande last utan tillsyn.
8. Ta bort kranen från fordonets mottagningsfäste när kranen inte är det i bruk.
9. Var alltid medveten om dynamisk belastning. En överbelastning kan skapas kort av ett plötsligt ryck eller viktökning, vilket kan skada kranen last och/eller personskada.
10. Tänk på att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Det är viktigt att personen ställer in upp, lasta/lossa och använda denna produkt använd sunt förnuft överhuvudtaget gånger.

SPARA DESSA INSTRUKTIONER

MODELLANDSPARAMETRAR

Modell	HXCZDJ-06
Fästekapacitet	Max. 1000 pund
Lyfthöjd	130-230 cm
Hydraulisk domkraft	Max. 8 ton
Rotationsvinkel	360 grader
Material	Pulverlackerat stål

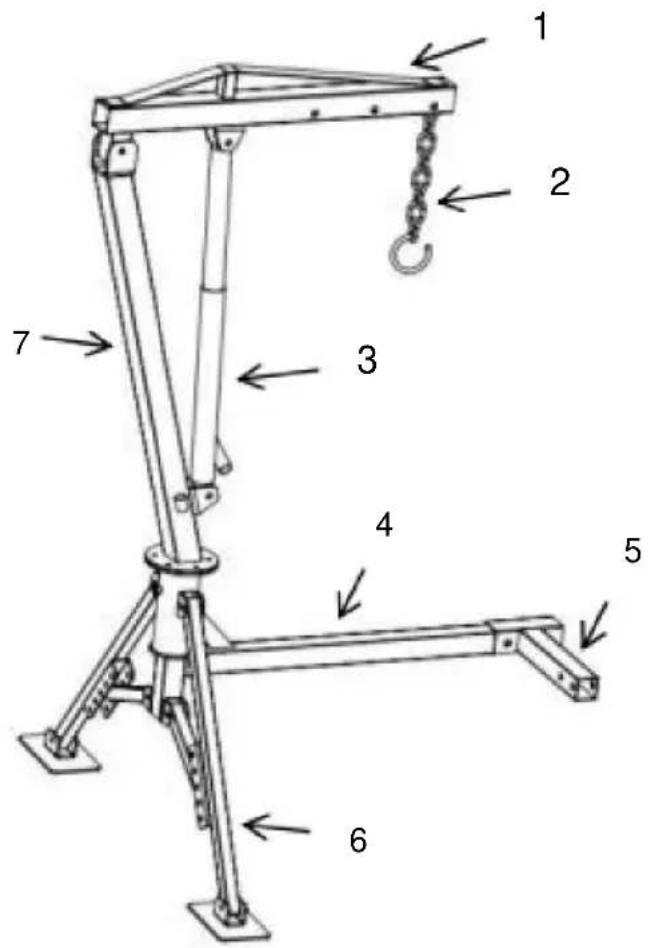

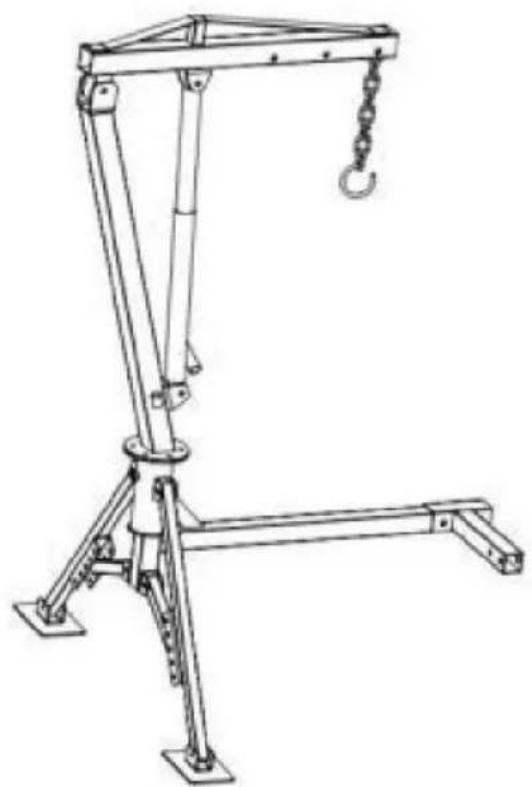

STRUKTURDIAGRAM

1. Bom
2. Kroka med kedja
3. Hydraulisk domkraft
4. Trailer Bar
5. Anslutningsstång för stång
6. Stödben
7. Stång

KOMPONENTER

Inga.	Bild Inga.	Namn och		Bild	Namnoch Q'tyAntal
1		Trailer Bar (×1)	14		BultM12*80(×3)
2		Ben (×2)	15		BultM12*30(×6)
3		Upprätt Stång (×1)	16		Fjädra tvättmaskinF10(×8)
4		Bom (×1)	17		Platt brickaF10(×8)
5		Bar Förbindelse Stång (×1)	18		MutterM10(×8)
6		Kroka med Kedja (×1)	19		Fjädra brickaÿ12(×9)
7		Fot (×2)	20		Platt brickaF12(×9)
8		Lång skruv (×1)	21		MutterM12(×9)

9		Vevstång (×2)	22		StiftF16*90(×2)
10		hydraulisk domkraft(×1)	23		StiftF16*100(×1)
11		Roterande huvud(×1)	24		Bomullsnål(ÿ16×3)
12		Jackhandtag(×1)	25	/	Användaremanuell(×1)
13		BultM10*50(×8)

MONTERING

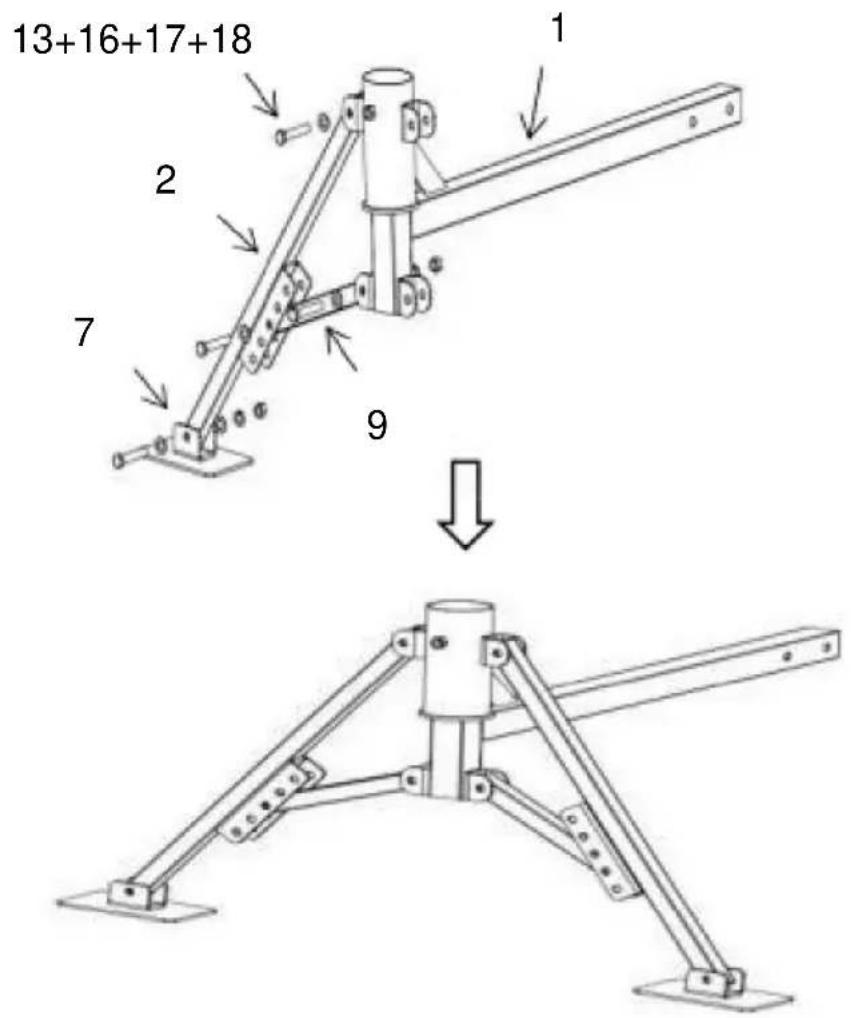

Steg 1: Montera de två stödbenen och lås dem med bultar och muttrar. Obs: Ben (2) är utformad med ett poröst läge som möjliggör enkel justering av stödbenets höjd.

13+16+17+18 1 2 7 9 ↓

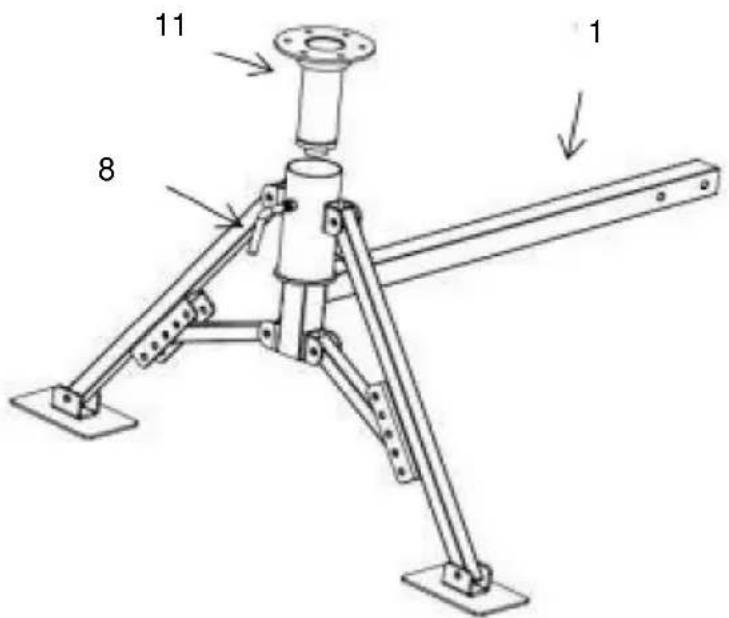

Steg 2: Sätt in det roterande huvudet (11) långsamt i släpvagnsstången (1); Låsning den långa skruven (8) kan göra att det roterande huvudet (11) inte roterar.

11 8 1

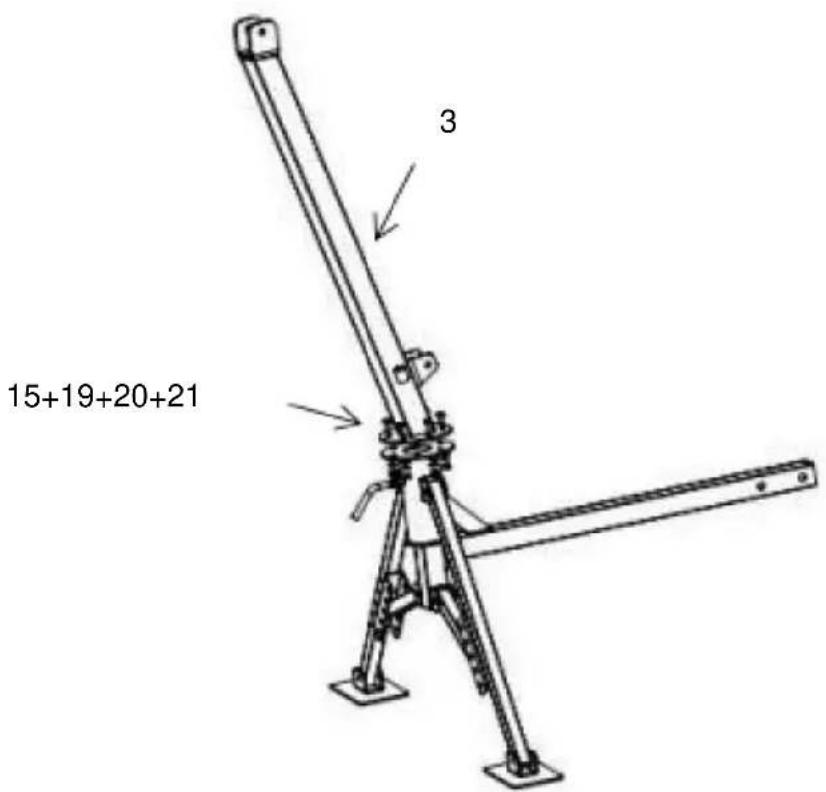

Steg 3: Installera den upprättstående stängen (3) och lås den med bultar, brickor och muttrar.

3 15+19+20+21

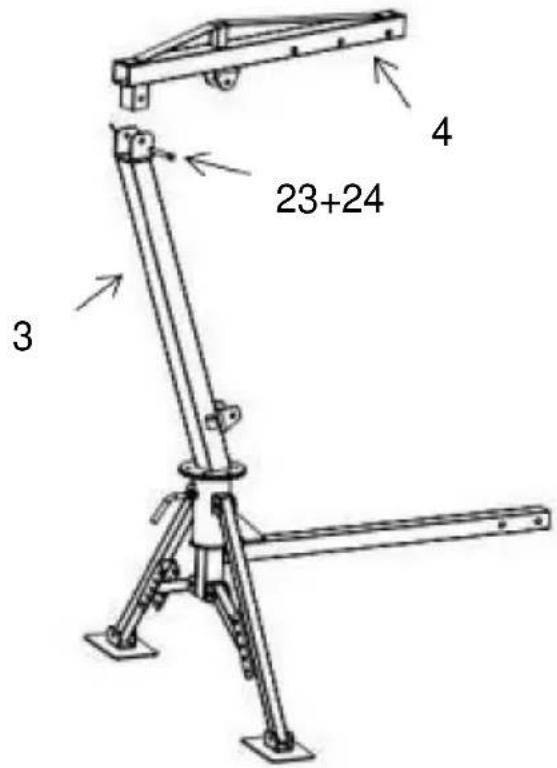

Steg 4: Montera bommen (4). Anslut 4 och 3 med en stift (23), och stiftände fastnar i saxpinnen (24).

3 4 23+24

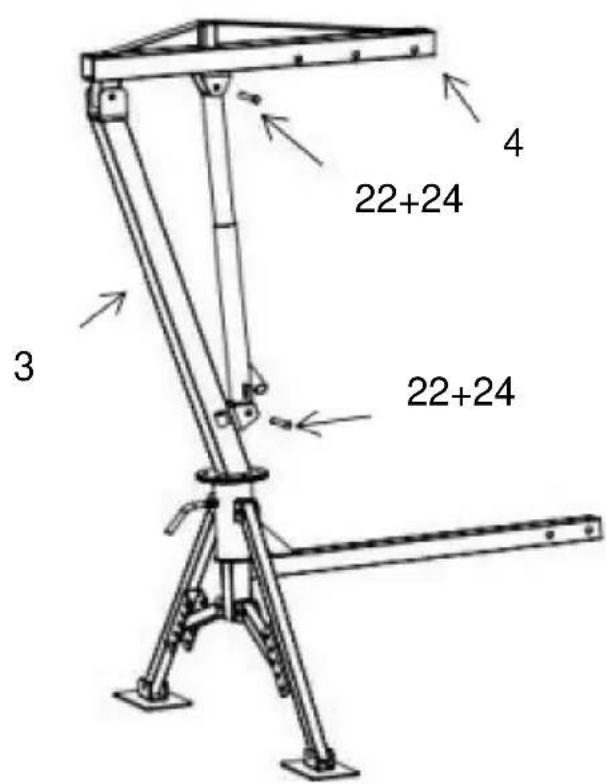

Steg 5: Installera den hydrauliska domkraften. Anslut 4 och 3 med två stift (22), och stiftänden sitter fast i saxstiftet (24).

22+24 3 22+24 4

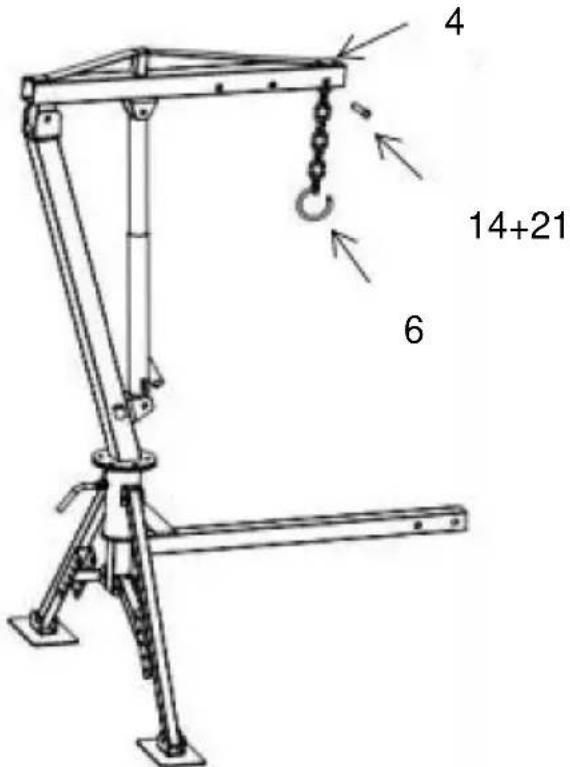

Steg 6: Montera kroken med kedja (6). Anslut 4 och 6 med ett stift (14), och stiftänden sitter fast i saxpinnen (21).

Obs: Den är portabel och lätt att justera till olika bomlägen för 500, 750 och 1 000 lbs.

4 14+21 6

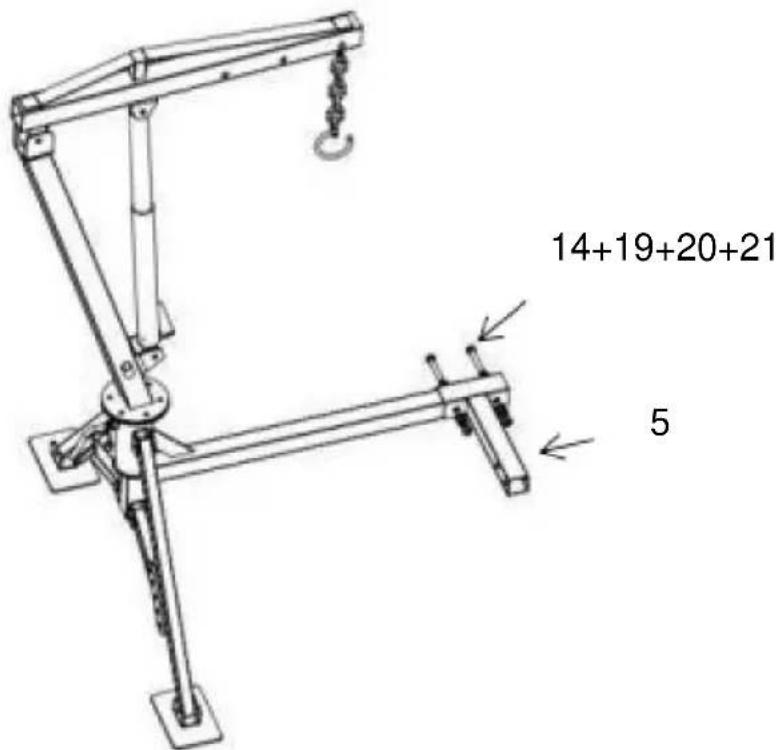

Steg 7: Anslut produkten till fordonet så kan du använda den. Obs: Du kan också ansluta till ditt fordon med hjälp av 5.

14+19+20+21 5

Drift:

1) Se till att installationen är korrekt och att alla delar är lästa.
2) Bommen kan roteras och måste låsas innan lyft.
3) Vet vikten på lasten som ska lyftas. Lasten måste vara ordentligt fastspända och har fästkopplingar som fäster i kroken.

Fäst lasten på kroken.

4) Använd domkraftshandtaget för att stänga den hydrauliska frigöringsventilen (vrid medurs helt), och pumpa sedan domkraftshandtaget för att höja bommen och last långsamt.
5) Med lasten upplyft kan den upprättstående stängen roteras för att flytta lasten in i lastbilsflaket.
6) Med lasten placerad över lastbilsflaket, vrid långsamt hydrauliken frigör ventilen moturs och lasten sänks ner till lastbilensäng.
7) Ta bort lastens koppling från bomkroken och sväng tillbaka Boom till sin ursprungliga position.

Obs: Var uppmärksam eftersom bommen snabbt kommer ner till sin lägsta position.

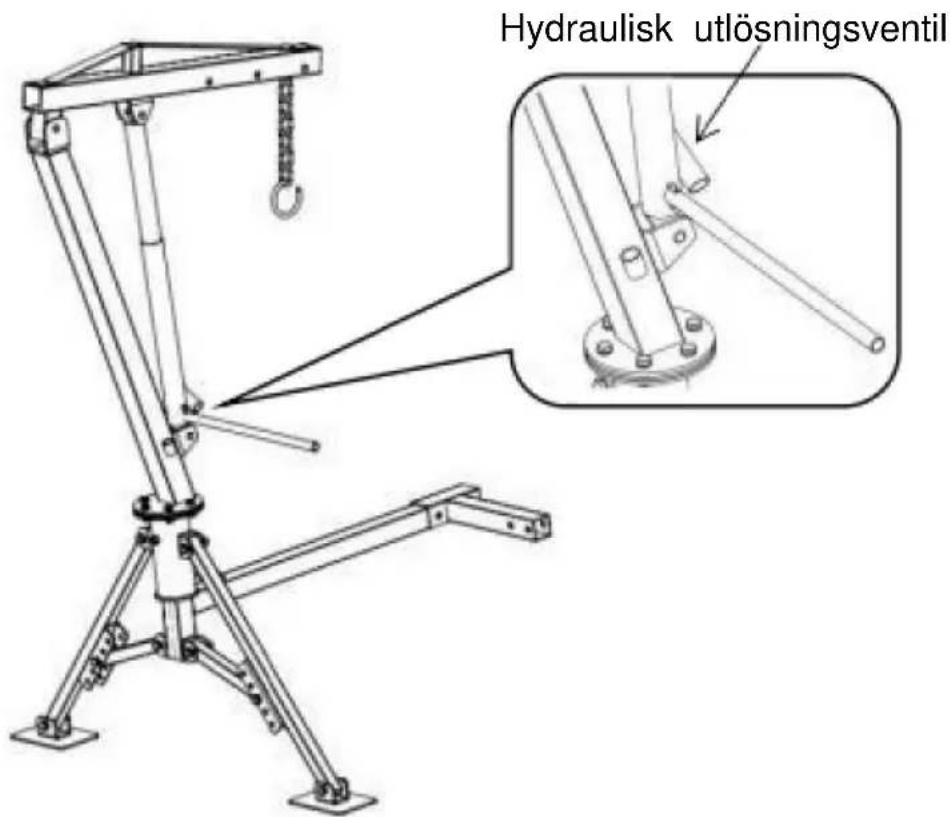

Hydraulisk utlösningsventil

UNDERHÅLL

1. Kontrollera ofta tillståndet för den hydrauliska kranlyften.
2. Använd inte en skadad kran.
3. Se till att alla komponenter är i gott skick. Om kranen eller mottagaren kopplingen skadas av en olycka eller någon annan typ av skada noteras, den bör bytas ut.
4. Kontrollera att all hårdvara är ordentligt fastsatt på plats
5. Håll kranen ren och smörj rörliga delar med jämna mellanrum.
6. Byte av hydraulolja: Det är viktigt att hydraulolja byts kl minst en gång per år (eller mer om kranen används ofta). Använd bara bra kvalitetshydraulikolja och blanda aldrig olika oljemärken tillsammans.
