BEDIENUNGSANLEITUNG HXCZDJ-06 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

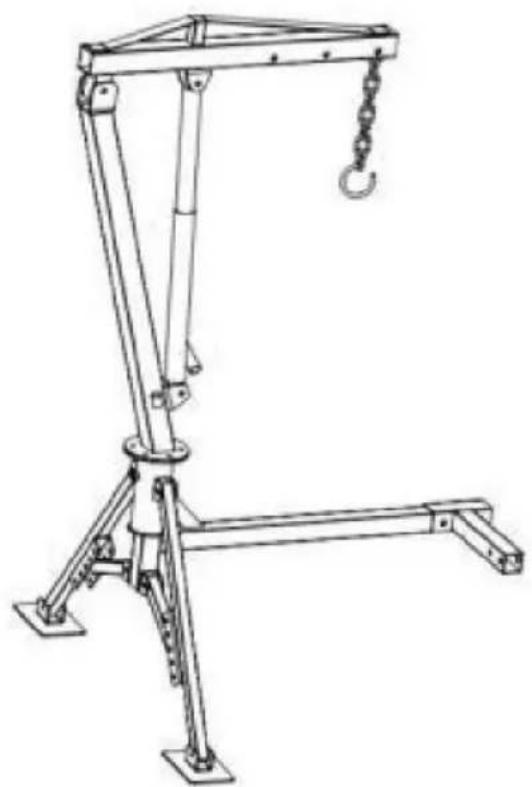

LKW-KRANE

MODELL:HXCZDJ-06

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNING

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB

VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG sorgfältig durch.

1. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann kann zu schweren Verletzungen führen.

ALLGEMEINESICHERHEITSREGELN

1. Überladen Sie niemals.

2. Die Belastung ist maximal, wenn der Arm des Produkts auf die am kürzesten. Die Belastung des Produkts nimmt ab, wenn der Arm zunimmt.

3. Tragen Sie immer eine ANSI-geprüfte Schutzbrille.

4. Tragen Sie immer einen Gehörschutz, wenn Sie in lauten Umgebungen arbeiten. Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.

5. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelme und Arbeitshandschuhe müssen wird für geltende Bedingungen verwendet.

6. Tragen Sie angemessene Kleidung. Tragen Sie niemals lange, offene Haare und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.

7. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn Aufbau und Verwendung dieses Krans. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamente.

8. Halten Sie den Arbeitsbereich sauber und gut beleuchtet während der Montage und Verwendung der Kran. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

9. Dieser Kran ist für die Positionierung außerhalb der Ladefläche konzipiert und über die Anhängerkupplung am Fahrzeug befestigt. Es ist tragbar und leicht zu Anpassung an verschiedene Auslegerpositionen für maximal 500, 750 und 1.000 Pfund Kapazität. Bitte modifizieren Sie den Kran nicht und verwenden Sie dieses Produkt nicht für Zwecke, die es wurde nicht entwickelt für.

10. Beim Anbringen der Last an Haken mit Kette sind geeignete Kupplungen zu verwenden für die Last ausgelegt sein. Die Manschetten müssen vollständig am Haken eingerastet sein, die Sicherheitsverriegelung des Hakens ist geschlossen.

11. Heben Sie niemals Menschen oder Tiere hoch. Halten Sie Kinder und Zuschauer von der Bereich unter und um die angehobene Ladung. Bleiben Sie beim Bedienen des Krans

Halten Sie den Raum zwischen Kran und Last frei.

1. Vor jedem Einsatz den Kran, den Long Ram Jack und die Kette überprüfen und Haken auf Beschädigung, Korrosion und andere Zustände, die die die sichere Leistung dieses Produkts.
2. Stellen Sie den Kran nur auf, wenn der Pickup nicht auf der Autobahn ist, in einem freier Standort, abseits vom Gegenverkehr.
3. Bevor Sie Ladung auf die Ladefläche heben, vergewissern Sie sich, dass der Motor des Lastwagens OFF mit Automatikgetriebe in PARK. Bei Fahrzeugen mit manueller Schaltung sollte ein Gang eingelegt sein. Zur zusätzlichen Sicherheit blockieren Sie alle Räder.
4. Beachten Sie bei der Verwendung dieses Produkts alle Vorschriften des Verkehrsministeriums (DOT)-Anforderungen.
5. Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den Kran. Brennbare Güter, die mit dem Kran angehoben werden, können in Kontakt kommen mit noch heißen Auspuffrohren und können Feuer fangen.
6. Das Aufstellen des Krans und das Manövrieren schwerer Ladung auf dem Kran kann anstrengend und gefährlich sein. Dies sollte nur von Personen durchgeführt werden, die den Anforderungen dieser Aufgaben körperlich gewachsen ist.
7. Der Kran ist nur zum Heben und nicht zum Tragen von Lasten bestimmt. Stützen Sie die Last mit geeigneten Unterstellböcken oder Ähnlichem ab, wenn dies unmittelbar erforderlich ist. Be- oder Entladen unmöglich. Lassen Sie keine schwebende Last unbeaufsichtigt.
8. Den Kran von der Anhängerkupplung des Fahrzeugs entfernen, wenn der Kran nicht im Einsatz.
9. Achten Sie immer auf dynamische Belastungen. Eine Überlastung kann entstehen kurzzeitig durch einen plötzlichen Ruck oder eine Gewichtszunahme, die den Kran beschädigen kann, Fracht und/oder Personenschäden.
10. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle mögliche Ereignisse und Umstände. Es ist wichtig, dass die Person, die Beim Aufstellen, Laden/Entladen und Verwenden dieses Produkts ist stets gesunder Menschenverstand mal.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELAND-PARAMETER

Modell	HXCZDJ-06
Halterungskapazität	Max. 1000 Pfund
Hubhöhe	130~230cm
Hydraulischer Wagenheber	Max. 8 Tonnen
Drehwinkel	360 Grad
Material	Pulverbeschichteter Stahl

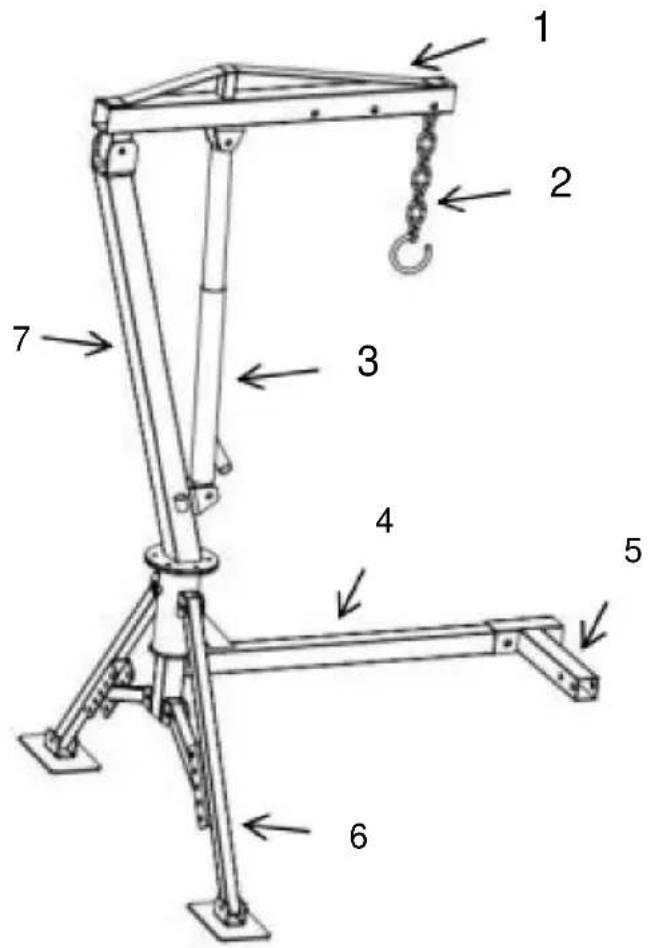

STRUKTURDIAGRAMM

1. Boom
2. Haken mit Kette
3. Hydraulischer Wagenheber
4. Trailer-Leiste
5. Stangenverbindungsstange
6. Standbein
7. Aufrechte Stange

KOMPONENTEN

	Bild NEIN.NEIN.	Name und		Bild	Nameund MengeMenge
1		Trailer Bar(×1)	14		BolzenM12*80(×3)
2		Bein(×2)	15		BolzenM12*30(×6)
3		Aufrechte Stange(×1)	16		FrühlingWaschmaschineF10(×8)
4		Boom(×1)	17		UnterlegscheibeF10(×8)
5		BarVerbindungStange (×1)	18		NussM10 (×8)
6		Haken mitKette (×1)	19		FrühlingWaschmaschineÿ12 (×9)
7		Fuß(×2)	20		UnterlegscheibeF12(×9)
8		Lange Schraube(×1)	21		NussM12(×9)
9		Pleuelstange (×2)	22		Stift F16*90 (×2)
10		hydraulischer Wagenheber (×1)	23		Stift F16*100 (×1)
11		Rotierender Kopf (×1)	24		Baumwollnadel (ÿ16×3)
12		Wagenhebergriff (×1)	25	/	Benutzer Handbuch (×1)
13		Bolzen M10*50(×8)

MONTAGE

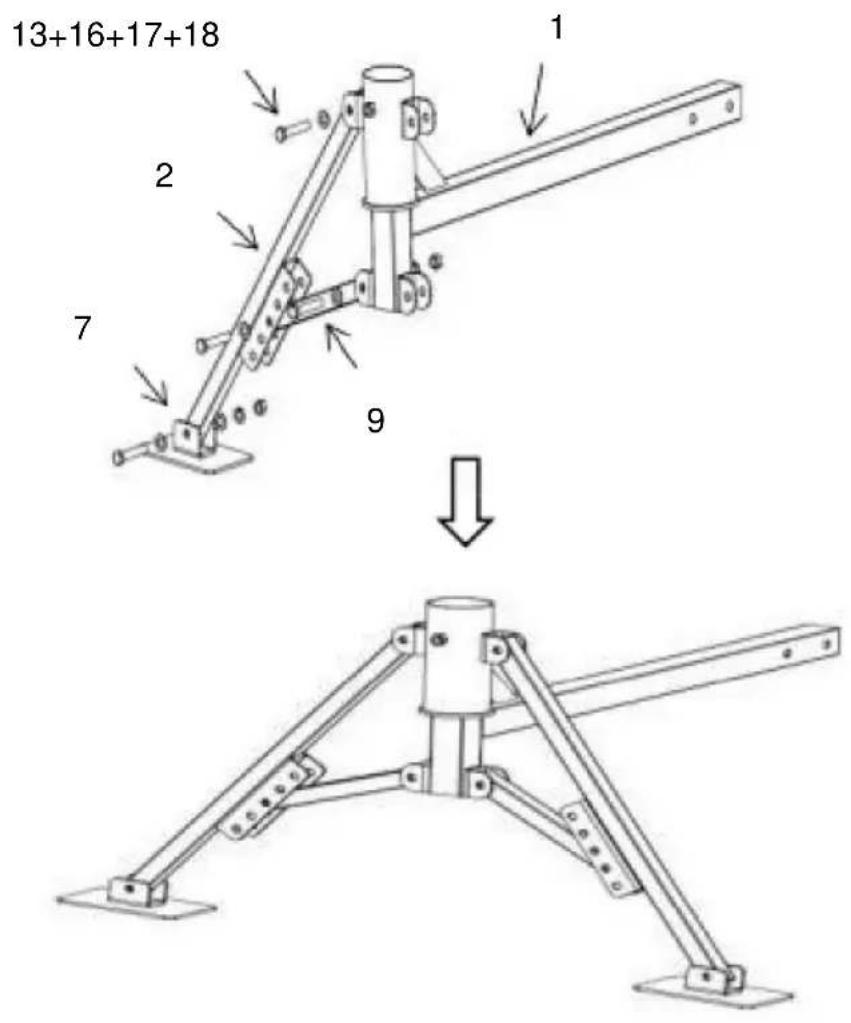

Schritt 1: Montieren Sie die beiden Stützbeine und befestigen Sie diese mit Schrauben und Muttern. Hinweis: Bein (2) ist mit einer porösen Position ausgestattet, die eine einfache Anpassung der Höhe des Stützbeins ermöglicht.

13+16+17+18 1 2 7 9 ↓

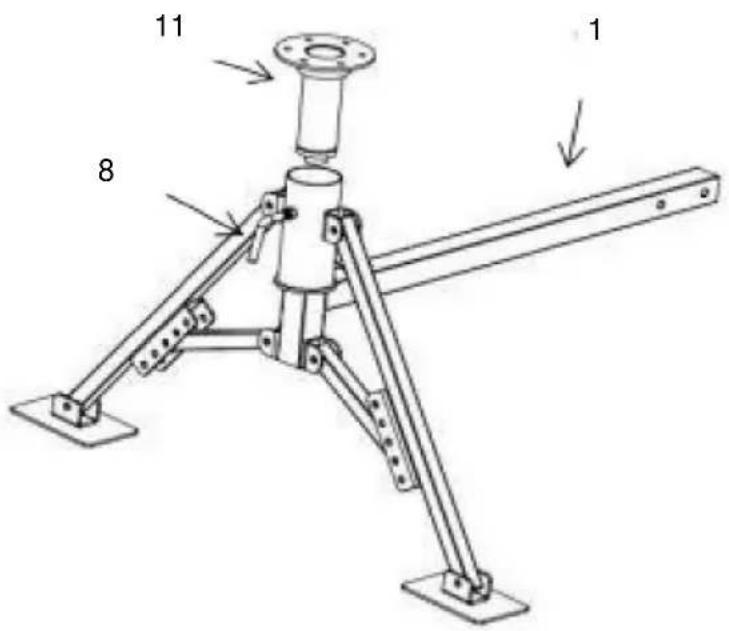

Schritt 2: Den Drehkopf (11) langsam in die Anhängerstange (1) einführen; Verriegelung Die lange Schraube (8) kann dazu führen, dass sich der Drehkopf (11) nicht dreht.

11 8 1

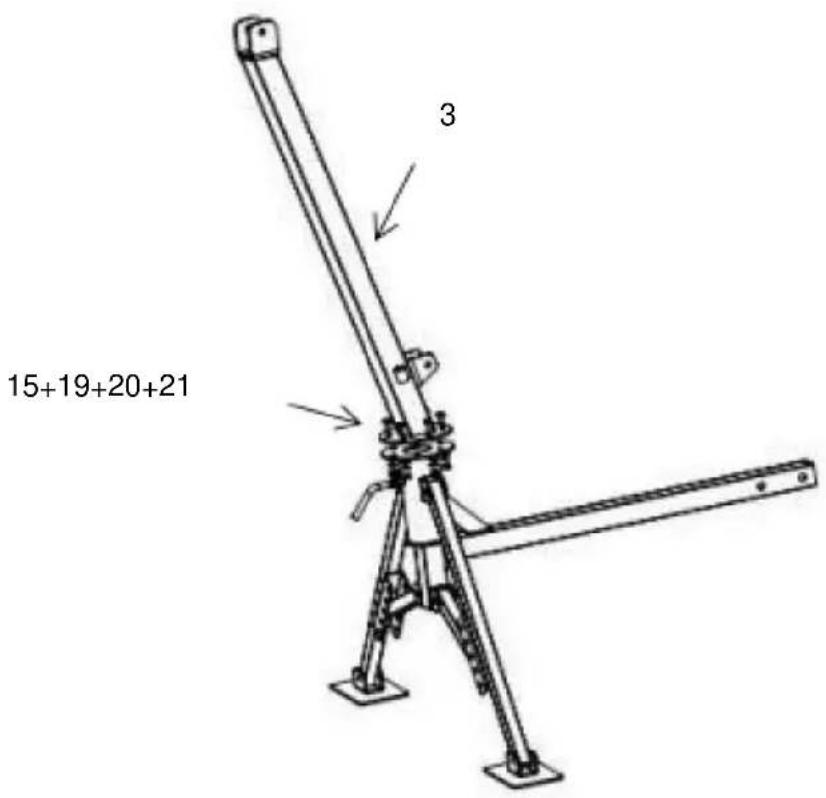

Schritt 3: Installieren Sie die aufrechte Stange (3) und befestigen Sie sie mit Schrauben, Unterlegscheiben und Muttern.

15+19+20+21 3

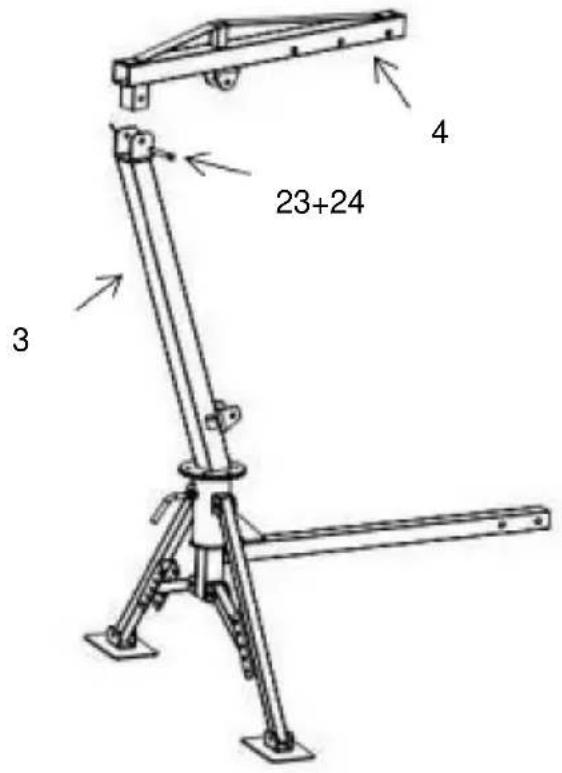

Schritt 4: Montieren Sie den Ausleger (4). Verbinden Sie 4 und 3 mit einem Stift (23) und stecken Sie das Stiftende in den Splint (24).

23+24 3 4

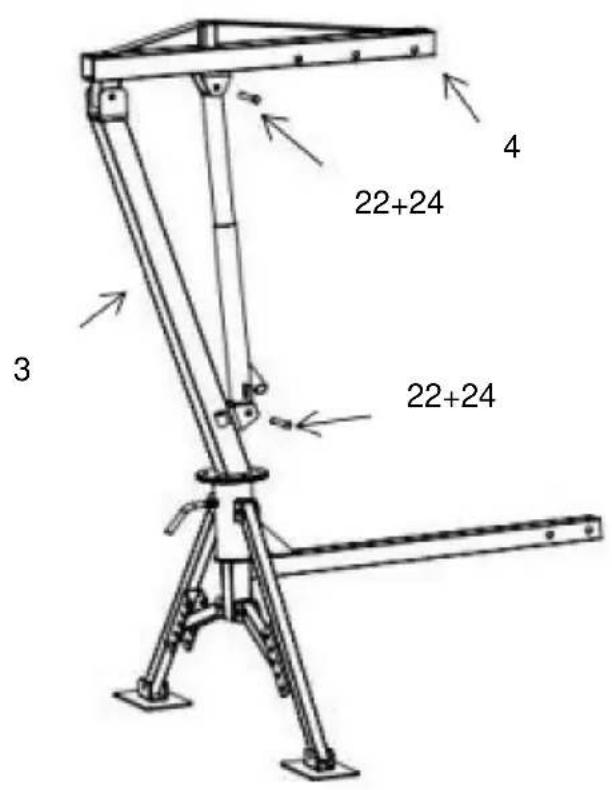

Schritt 5: Installieren Sie den Hydraulikheber. Verbinden Sie 4 und 3 mit zwei Stiften (22), und stecken Sie das Stiftende in den Splint (24).

22+24 3 22+24 4

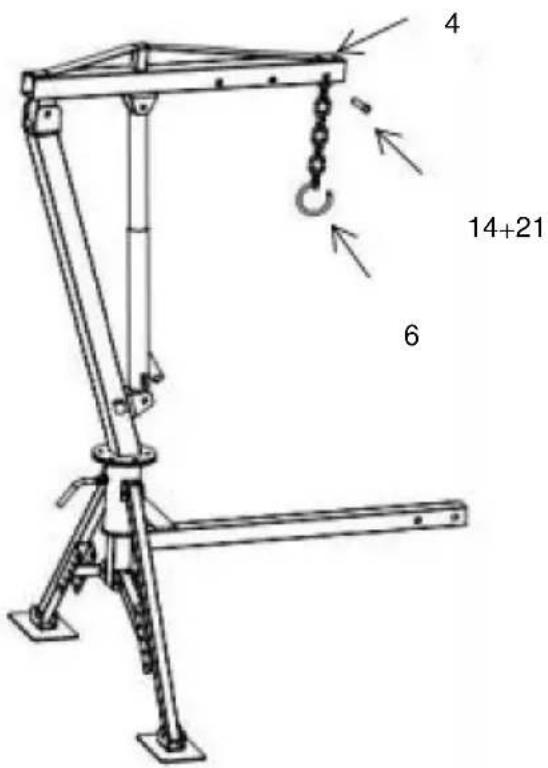

Schritt 6: Montieren Sie den Haken mit der Kette (6). Verbinden Sie 4 und 6 mit einem Stift (14) und Das Bolzenende wird in den Splintbolzen (21) gesteckt.

Hinweis: Es ist tragbar und lässt sich leicht auf verschiedene Auslegerpositionen für 500, 750 und 1.000 Pfund einstellen.

4 14+21 6

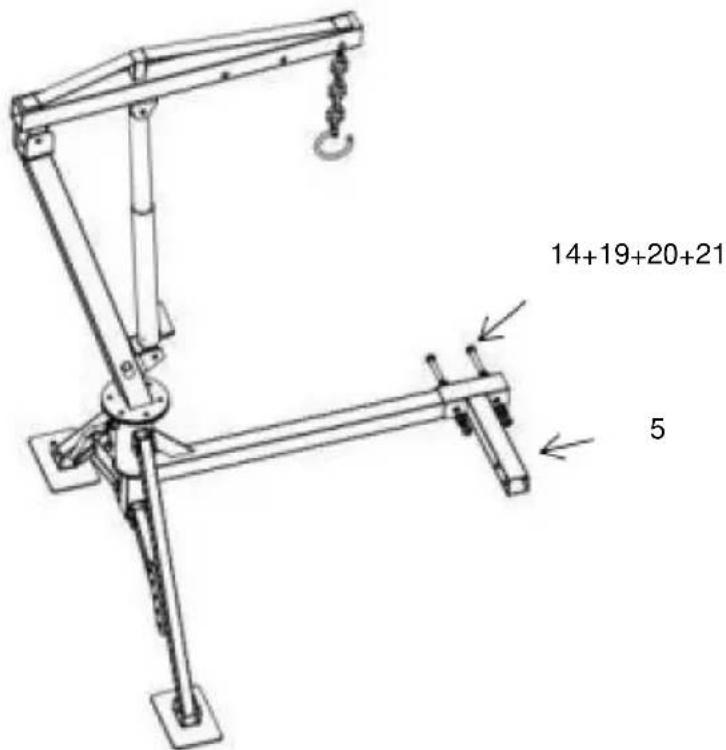

Schritt 7: Verbinden Sie das Produkt mit dem Fahrzeug und schon können Sie es verwenden. Hinweis: Sie können auch mithilfe von 5 eine Verbindung zu Ihrem Fahrzeug herstellen.

14+19+20+21 5

Betrieb:

1) Stellen Sie sicher, dass die Installation korrekt ist und alle Teile verriegelt sind.
2) Der Ausleger ist drehbar und muss vor dem Anheben arretiert werden.
3) Kennen Sie das Gewicht der zu hebenden Ladung. Die Ladung muss richtig sind mit Gurten befestigt und verfügen über Befestigungskupplungen, die sich am Haken befestigen lassen. Befestigen Sie die Ladung am Haken.

4) Mit dem Wagenhebergriff das hydraulische Ablassventil schließen (im Uhrzeigersinn drehen vollständig), und pumpen Sie dann den Wagenheber, um den Ausleger anzuheben und den Fracht langsam.

5) Wenn die Ladung angehoben ist, kann die aufrechte Stange gedreht werden, um die Ladung zu bewegen in die Ladefläche des LKWs.

6) Wenn die Ladung über der Ladefläche positioniert ist, drehen Sie langsam die Hydraulik Entlastungsventil gegen den Uhrzeigersinn und die Ladung wird auf den LKW abgesenkt Bett.

7) Die Ladungskupplung vom Auslegerhaken lösen und den

Ausleger in seine ursprüngliche Position zurückbringen.

Hinweis: Seien Sie vorsichtig, da der Ausleger schnell in seine niedrigste Position absinkt.

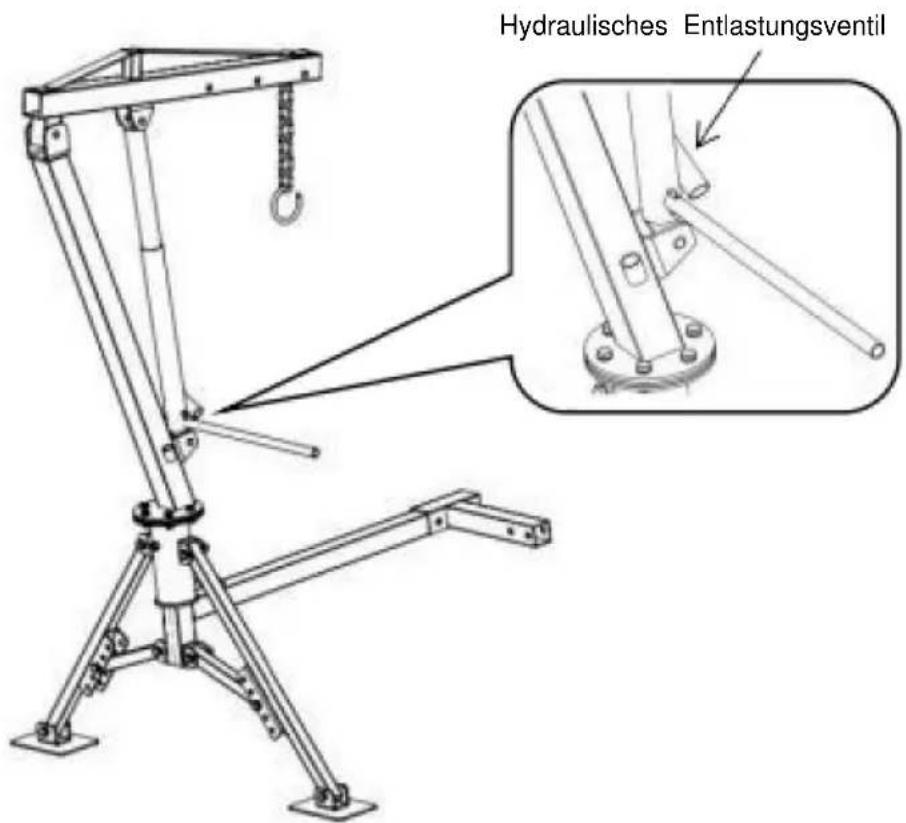

Hydraulisches Entlastungsventil

WARTUNG

1. Überprüfen Sie regelmäßig den Zustand des hydraulischen Kranhubwerks.
2. Verwenden Sie keinen beschädigten Kran.
3. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Kran oder Empfänger die Anhängerkupplung durch einen Unfall beschädigt wird oder eine andere Art von Schaden bemerkt, es sollte ersetzt werden.
4. Überprüfen Sie, ob die gesamte Hardware fest an ihrem Platz sitzt
5. Halten Sie den Kran sauber und schmieren Sie bewegliche Teile regelmäßig.
6. Hydraulikölwechsel: Es ist wichtig, dass das Hydrauliköl bei
   mindestens einmal im Jahr (oder öfter, wenn der Kran häufig verwendet wird). Verwenden Sie nur gute Verwenden Sie hochwertiges Hydrauliköl und mischen Sie niemals verschiedene Ölmarken miteinander.
