GEBRUIKSAANWIJZING HXCZDJ-06 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

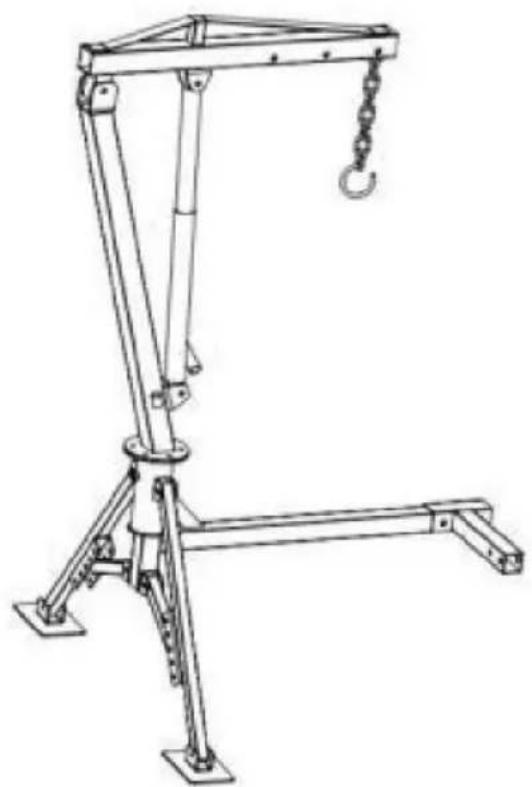

VRACHTWAGENKRANEN

MODEL: HXCZDJ-06

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.

ALGEMENE VEILIGHEIDSREGELS

1. Overbelast nooit.
2. De belasting is maximaal wanneer de arm van het product is afgesteld op de kortste stand. De belasting van het product neemt af naarmate de arm groter wordt.
3. Draag altijd een ANSI-goedgekeurde veiligheidsbril.
4. Draag altijd gehoorbescherming wanneer u in een lawaaiige omgeving werkt. Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken.
5. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, helmen en werkhandschoenen moeten aanwezig zijn en gebruikt worden voor de toepasselijke omstandigheden.
6. Kleed u gepast. Draag nooit losse kleding of lang haar en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
7. Gebruik uw gezonde verstand tijdens het werken. Blijf alert en geconcentreerd tijdens het opzetten en gebruiken van deze kraan. Werk nooit onder invloed van alcohol, drugs of medicijnen.
8. Houd de werkruimte schoon en goed verlicht tijdens het monteren en gebruiken van de kraan. Houd toeschouwers en kinderen uit de werkruimte.
9. Deze kraan is ontworpen om buiten de laadbak van de vrachtwagen te worden geplaatst en bevestigd aan het voertuig via de ontvangerkoppeling. Het is draagbaar en gemakkelijk aan te passen aan verschillende giekposities voor maximaal 500, 750 en 1.000 lbs capaciteit. Wijzig de kraan niet en gebruik dit product niet voor doeleinden waarvoor het niet is ontworpen.
10. Gebruik geschikte koppelingen bij het bevestigen van de last aan de haak met een ketting die geschikt is om de lading te verwerken. De kragen moeten volledig op de haak zijn bevestigd, met de veiligheidsgrendel van de haak gesloten.
11. Til nooit mensen of dieren op. Houd kinderen en toeschouwers uit de buurt van het gebied onder en rond de geheven lading. Blijf bij het bedienen van de kraan

vrij zijn van de ruimte tussen de kraan en de last.

1. Controleer voor elk gebruik de kraan, de lange ramkrik en de ketting en haak op schade, corrosie en andere omstandigheden die van invloed kunnen zijn op de veilige werking van dit product.
2. Zet de kraan alleen op als de pick-uptruck zich buiten de snelweg bevindt, op een duidelijke locatie die ver weg is van het tegemoetkomende verkeer.
3. Voordat u de lading in de laadbak van de vrachtwagen tilt, moet u ervoor zorgen dat de motor van de vrachtwagen is uitgeschakeld met automatische transmissie in PARK. Voertuigen met handgeschakelde transmissie moeten in de versnelling staan. Blokkeer alle wielen voor extra veiligheid.
4. Houd u bij het gebruik van dit product aan alle richtlijnen van het Ministerie van Transport (DOT) vereisten.
5. Let op de positie van de uitlaatpijpen van het voertuig voordat u de kraan gebruikt. Brandbare goederen die door de kraan worden opgetild, kunnen in contact komen met nog hete uitlaatpijpen en vlam vatten.
6. Het opzetten van de kraan en het manoeuvreren van zware lading op de kraan kan inspannend en gevaarlijk zijn. Dit mag alleen worden gedaan door personen die de eisen van deze taken fysiek aankunnen.
7. De kraan is alleen bedoeld voor hijsdoeleinden, niet voor het ondersteunen van lasten. Ondersteun de lading snel met geschikte krikken of een equivalent, indien onmiddellijk laden of lossen onmogelijk is. Laat geen zwevende lading achter onbeheerd.
8. Verwijder de kraan van de ontvangstkoppeling van het voertuig wanneer de kraan niet in gebruik is.
9. Wees altijd op de hoogte van dynamische belasting. Er kan een overbelasting ontstaan kortstondig door een plotselinge ruk of gewichtstoename, die de kraan kan beschadigen, de vracht en/of persoonlijk letsel.
10. Houd er rekening mee dat de eerder besproken waarschuwingen niet alle mogelijke gebeurtenissen en omstandigheden dekken. Het is belangrijk dat de persoon die dit product omhoog brengt, laadt, lost en gebruikt, altijd uw gezond verstand gebruikt.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	HXCZDJ-06
Beugelcapaciteit	Maximaal 1000 pond
Hijshoogte	130~230cm
Hydraulische krik	Maximaal 8 ton
Rotatiehoek	360 graden
Materiaal	Poedergecoat staal

STRUCTUURDIAGRAM

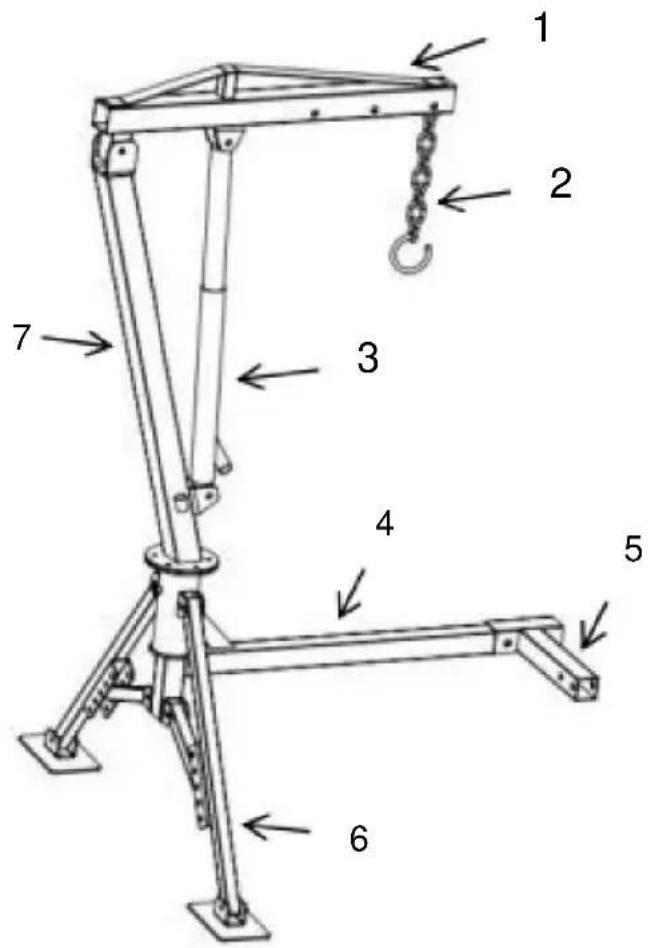

1. Haak met ketting
2. Haak met ketting
3. Hydraulische krik
4. Aanhangwagenstang
5. Verbindingsstang
6. Steunbeen
7. Staande staaf

COMPONENTEN

	Afbeelding Nee.Nee.	Naam en Afbeelding			Naam en HoeveelheidAantal
1		Aanhangwagenstang (×1)	14		BoutM12*80(×3)
2		Been (×2)	15		BoutM12*30(×6)
3		Staande staaf (×1)	16		Lente wasmachineF10(×8)
4		Boom (×1)	17		Platte ringF10(×8)
5		Bar Verbinding Staat (×1)	18		MoerM10(×8)
6		Haak met Ketting (×1)	19		Lente wasmachiney12(×9)
7		Voet (×2)	20		Platte ringF12(×9)
8		Lange schroef (×1)	21		MoerM12(×9)
9		Drijfstang (×2)	22		PinF16*90(×2)
10		hydraulische krik (×1)	23		PinF16*100(×1)
11		Draaiende kop (×1)	24		Katoenenspeld (ÿ16×3)
12		Krukhendel (×1)	25	/	Gebruikerhandmatig(×1)
13		BoutM10*50(×8)

MONTAGE

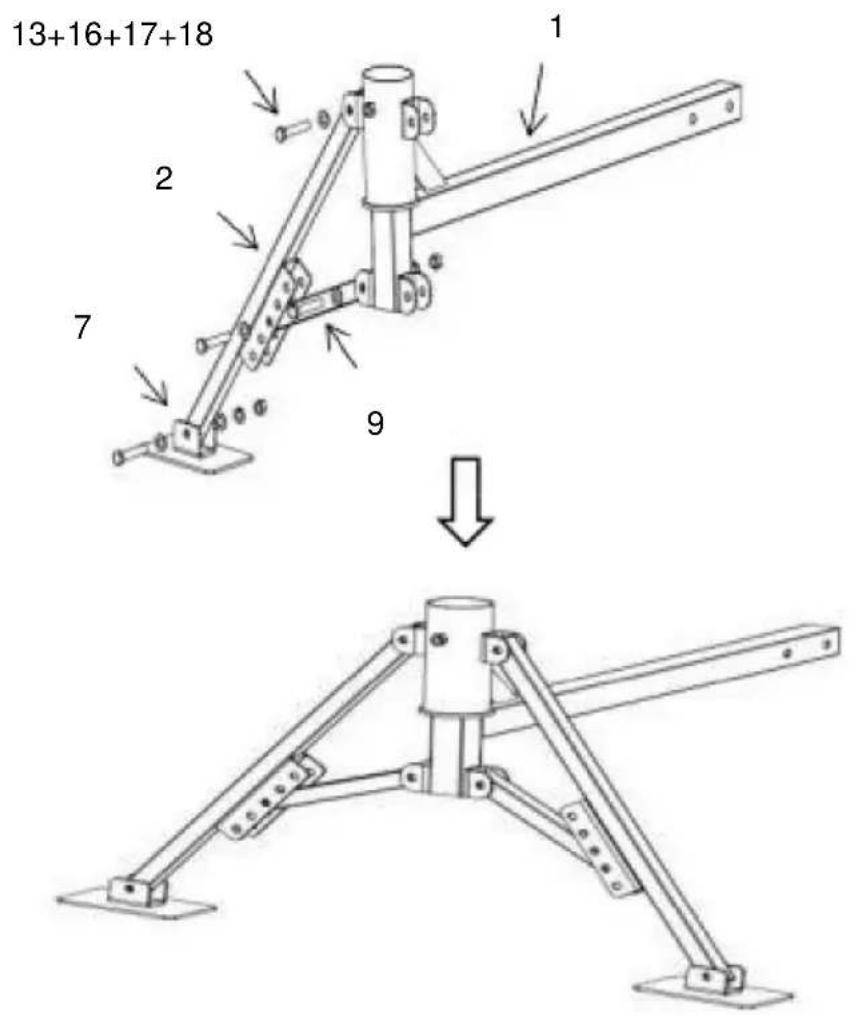

Stap 1: Monteer de twee steunpoten en zet ze vast met bouten en moeren.

Let op: De poot (2) is ontworpen met een poreuze positie waardoor de hoogte van de steunpoot eenvoudig kan worden aangepast.

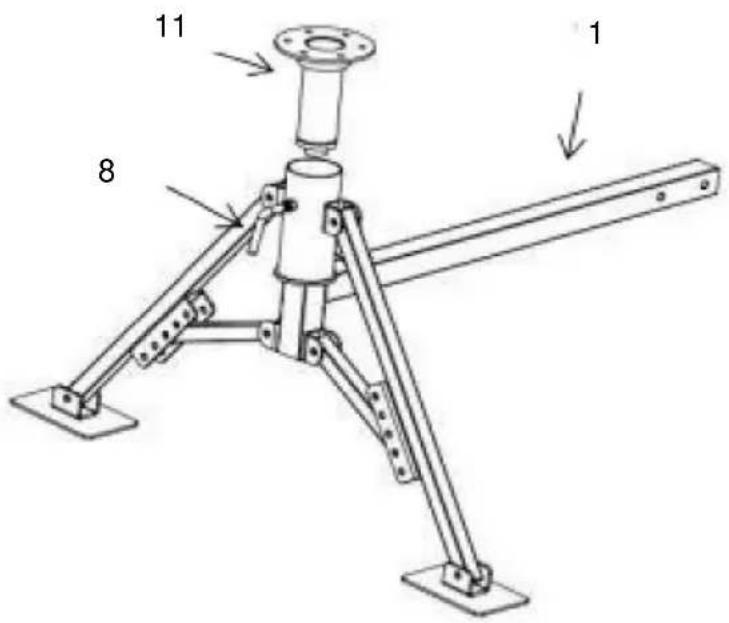

Stap 2: Steek de roterende kop (11) langzaam in de aanhangwagenstang (1); Vergrendelen De lange schroef (8) kan ervoor zorgen dat de roterende kop (11) niet draait.

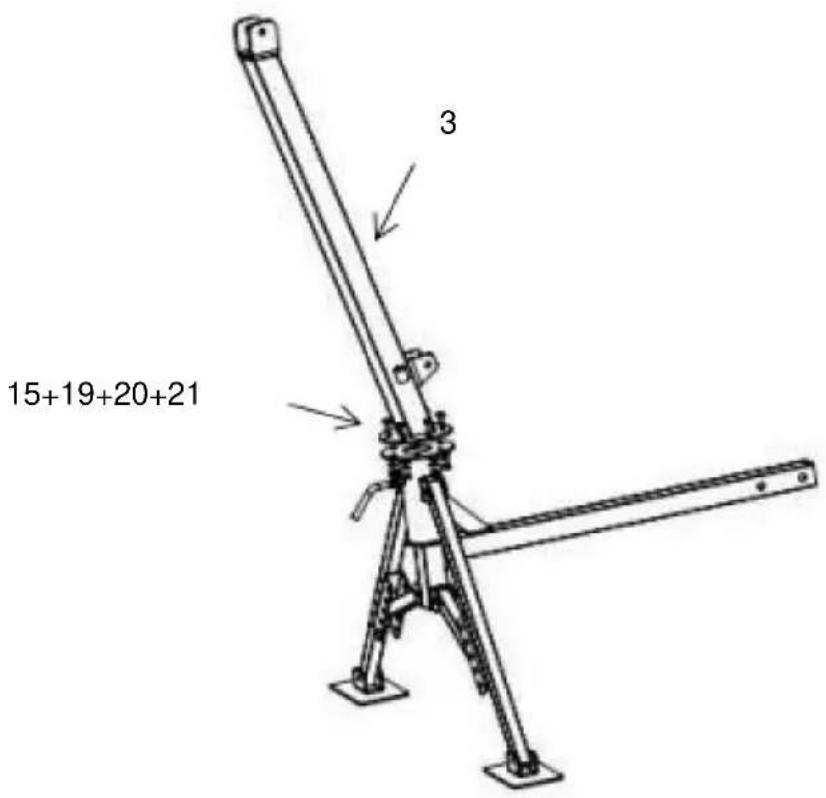

Stap 3: Plaats de staande stang (3) en zet deze vast met bouten, ringen en moeren.

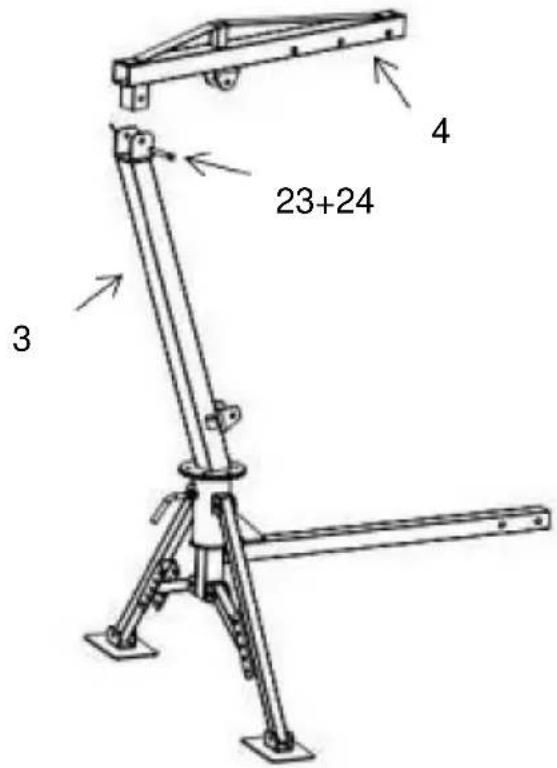

Stap 4: Installeer de giek (4). Verbind 4 en 3 met een pen (23) en steek het uiteinde van de pen in de splitpen (24).

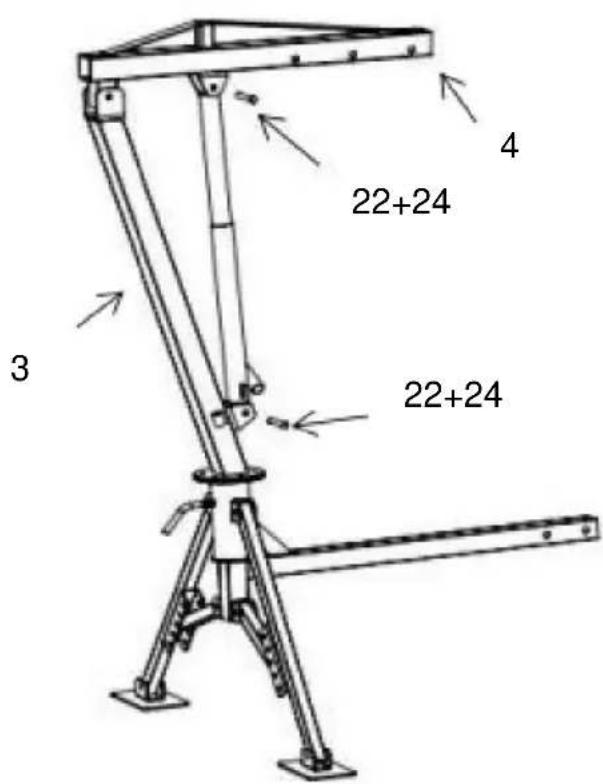

Stap 5: Installeer de hydraulische krik. Verbind 4 en 3 met twee pennen (22), en het penuiteinde wordt in de splitpen (24) gestoken.

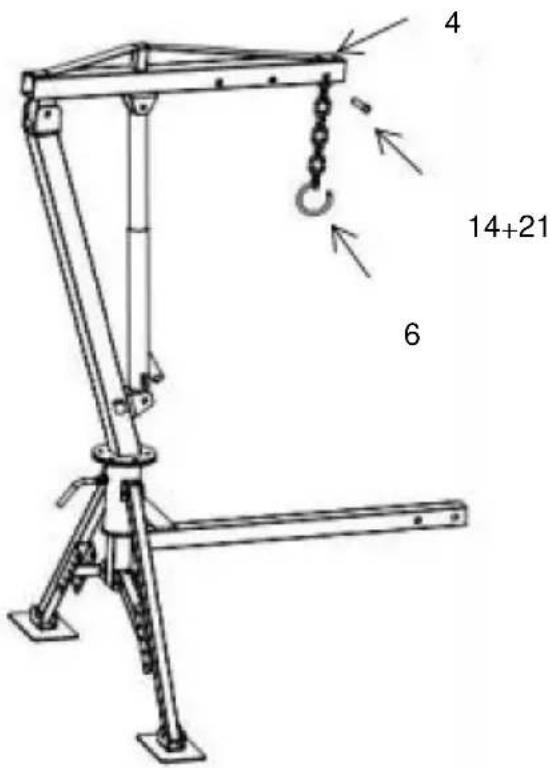

Stap 6: Installeer de haak met ketting (6). Verbind 4 en 6 met een pen (14), en het uiteinde van de pen zit vast in de splitpen (21).

Let op: De machine is draagbaar en eenvoudig aan te passen aan verschillende giekposities voor 500, 750 en 1.000 lbs.

Stap 7: Sluit het product aan op het voertuig en u kunt het gebruiken. Let op: U kunt ook verbinding maken met uw voertuig met behulp van 5.

Werking:

1) Zorg ervoor dat de installatie correct is en dat alle onderdelen vastzitten. 2) De giek is draaibaar en moet worden vergrendeld voordat er kan worden gehesen. 3) Weet wat het gewicht is van de lading die moet worden opgetild. De lading moet goed worden vastgebonden en voorzien van bevestigingskoppelingen die aan de haak worden bevestigd. Maak de lading vast aan de haak.

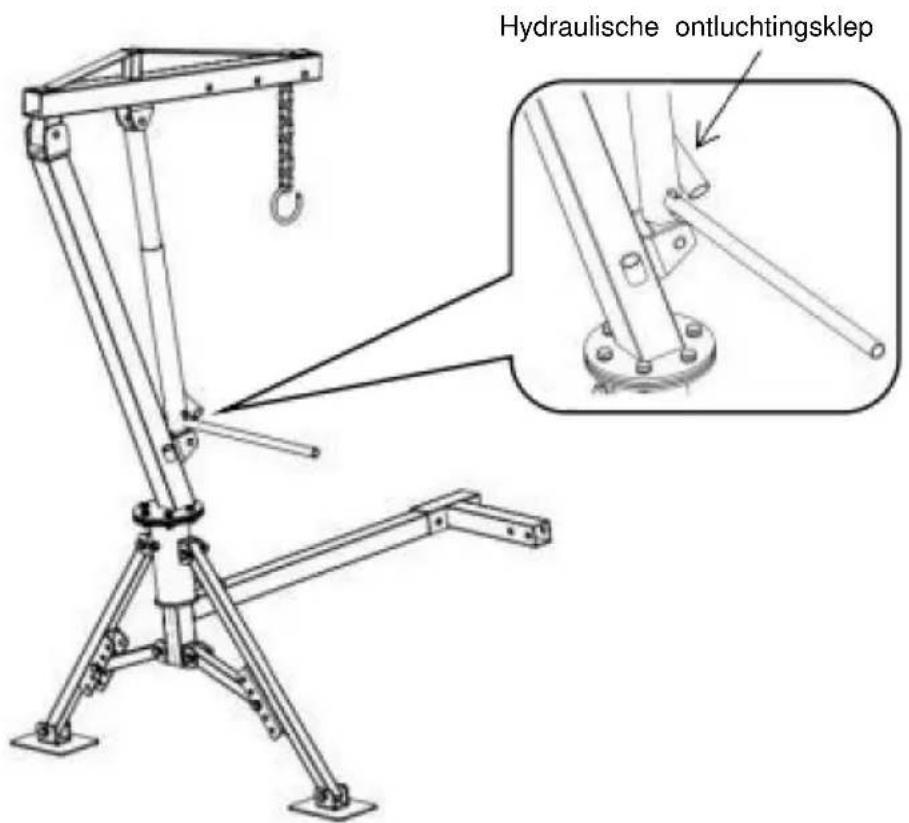

4) Gebruik de krikhendel om de hydraulische ontlastklep te sluiten (draai met de klok mee volledig) en pomp vervolgens de krikhendel omhoog om de giek en de vracht langzaam te heffen.

5) Als de lading omhoog is, kan de rechtopstaande stang worden gedraaid om de lading te verplaatsen in de laadbak van de vrachtwagen.

6) Terwijl de lading boven de laadbak van de vrachtwagen is geplaatst, draait u langzaam de hydraulische ontluchtingsklep tegen de klok in en de lading wordt naar de vrachtwagen gebracht.

7) Verwijder de koppeling van de lading van de giekhaak en draai de giek terug naar de oorspronkelijke positie.

Let op: Wees alert, want de giek zakt snel naar de laagste stand.

ONDERHOUD

1. Controleer regelmatig de staat van de hydraulische kraanlift.
2. Gebruik geen beschadigde kraan.
3. Zorg ervoor dat alle componenten in goede staat zijn. Als de kraan of ontvanger de trekhaak beschadigd raakt door een ongeval of een andere vorm van schade opgemerkt, moet deze vervangen worden.
4. Controleer of alle hardware stevig vastzit.
5. Houd de kraan schoon en smeer de bewegende delen regelmatig.
6. Hydraulische olie vervangen: Het is belangrijk dat hydraulische olie op tijd wordt vervangen, minstens één keer per jaar (of vaker, als de kraan vaak wordt gebruikt). Gebruik alleen goede, hoogwaardige hydraulische olie en meng nooit verschillende merken olie door elkaar.
