Rodzaj produktu	Hydrauliczny wciągnik do ciężarówki (dźwig samochodowy)
Marka	Vevor
Model	HXCZDJ-06
Maksymalny udźwig	1000 funtów (około 453 kg)
Wysokość podnoszenia	130 do 230 cm
Wydajność siłownika hydraulicznego	Maksymalnie 8 ton
Kąt obrotu	360 stopni
Główny materiał	Stal z powłoką proszkową
Zasilanie	Ręczne (pompowanie hydrauliczne)
Główne funkcje	Podnoszenie, obrót o 360°, kontrolowane opuszczanie
Bezpieczeństwo	Zaczep bezpieczeństwa haka, zawór nadmiarowy hydrauliczny
Konserwacja	Okresowe smarowanie ruchomych części, coroczna wymiana oleju hydraulicznego
Zastosowanie	Montaż na zaczepie odbiorczym ciężarówki (klasa III/IV)
Części zamienne	Śruby, sworznie, hak, łańcuch, siłownik, elementy wymienione w instrukcji
Możliwość naprawy	Pomoc techniczna online (www.vevor.com/support), dostępne części zamienne

Często zadawane pytania - HXCZDJ-06 Vevor

Jak zainstalować wciągnik HXCZDJ-06 na mojej ciężarówce?

Postępuj zgodnie z instrukcją: zmontuj podstawę, włóż głowicę obrotową, zamontuj wał pionowy, wysięgnik, siłownik hydrauliczny i hak. Przymocuj belkę holowniczą do zaczepu odbiorczego ciężarówki. Upewnij się, że wszystkie śruby i nakrętki są dobrze dokręcone.

Jaki jest maksymalny udźwig?

Maksymalny udźwig wynosi 1000 funtów (około 453 kg), gdy wysięgnik jest ustawiony w najkrótszej pozycji. Udźwig maleje przy wydłużaniu wysięgnika.

Jak bezpiecznie podnosić ładunek?

Upewnij się, że ładunek jest prawidłowo przymocowany do haka za pomocą odpowiednich zawiesi. Zamknij zaczep bezpieczeństwa haka. Użyj korby siłownika hydraulicznego po zamknięciu zaworu nadmiarowego (obróć w prawo). Powoli pompuj, aby podnieść ładunek.

Jak opuścić ładunek?

Powoli obracaj zawór nadmiarowy hydrauliczny w lewo. Ładunek będzie opadał stopniowo. Nie puszczaj zbyt szybko, aby uniknąć gwałtownego opadania.

Czy mogę obracać wysięgnik z zawieszonym ładunkiem?

Tak, wysięgnik może obracać się o 360 stopni nawet z ładunkiem. Jednak przed podnoszeniem zablokuj wysięgnik i przesuwaj ładunek powoli. Nigdy nie pozostawiaj zawieszonego ładunku bez nadzoru.

Jaka konserwacja jest wymagana?

Regularnie sprawdzaj stan dźwigu, smaruj ruchome części i wymieniaj olej hydrauliczny co najmniej raz w roku. Używaj dobrej jakości oleju hydraulicznego, nie mieszaj marek.

Jak wymienić olej hydrauliczny?

Zapoznaj się z instrukcją, aby poznać dokładną procedurę. Zazwyczaj spuść zużyty olej przez korek spustowy, a następnie napełnij nowym olejem hydraulicznym dobrej jakości. Nie mieszaj różnych marek.

Co zrobić, jeśli siłownik hydrauliczny nie podnosi?

Sprawdź, czy zawór nadmiarowy jest zamknięty (w prawo). Jeśli problem nadal występuje, może być wyciek lub brak oleju. Skontaktuj się z pomocą techniczną Vevor.

Czy mogę używać tego dźwigu do podnoszenia ludzi?

Nie, surowo zabrania się podnoszenia ludzi lub zwierząt. Ten dźwig jest przeznaczony wyłącznie do podnoszenia ładunków i nie może być używany do innych celów.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne za pośrednictwem pomocy technicznej Vevor. Sprawdź listę elementów w instrukcji (numery 1 do 24) i skontaktuj się z serwisem pod adresem www.vevor.com/support.

INSTRUKCJA OBSŁUGI HXCZDJ-06 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

DŹWIGI SAMOCHODOWE

INSTRUKCJA OBSŁUGI

MODEL: HXCZDJ-06

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

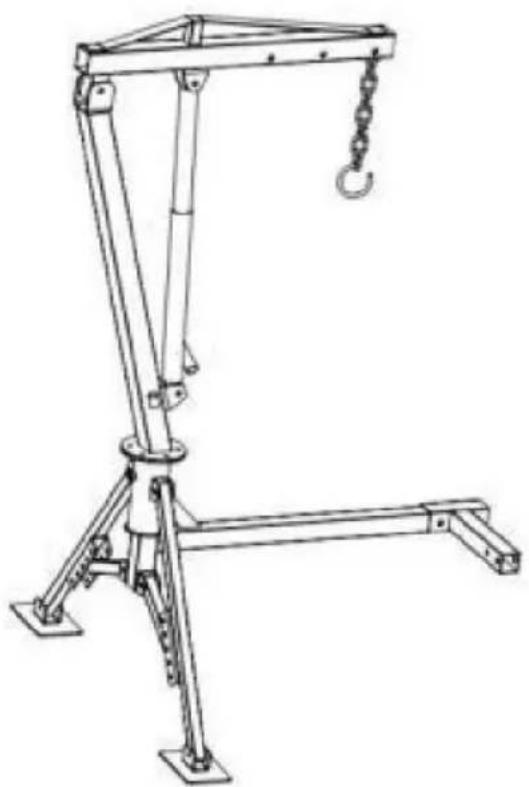

DŹWIGI SAMOCHODOWE

MODEL: HXCZDJ-06

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.

INSTRUKCJE przed użyciem.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może

spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Nigdy nie przeciążaj.
2. Obciążenie jest maksymalne, gdy ramię produktu jest dostosowane do

najkrótszy. Obciążenie produktu zmniejsza się w miarę zwiększania ramienia.

1. Zawsze należy nosić okulary ochronne posiadające atest ANSI.
2. Pracując w hałaśliwym otoczeniu, zawsze noś ochronniki słuchu.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

1. Używaj sprzętu ochronnego. Należy nosić obuwie ochronne, kaski i rękawice robocze.

stosowane w stosownych warunkach.

1. Ubieraj się odpowiednio. Nigdy nie noś luźnych, długich włosów i trzymaj włosy, ubranie i rękawiczki z

dala od ruchomych części.

1. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy

ustawianie i używanie tego dźwigu. Nigdy nie pracuj będąc pod wpływem

alkohol, narkotyki lub leki.

1. Podczas montażu i użytkowania utrzymuj miejsce pracy w czystości i dobrym oświetleniu.

Żuraw. Trzymaj widzów i dzieci z dala od obszaru roboczego.

1. Ten dźwig jest przeznaczony do umieszczenia poza skrzynią ładunkową samochodu ciężarowego i

przymocowany do pojazdu za pomocą zaczepu odbiornika. Jest przenośny i łatwy w

dostosować do różnych pozycji wysięgnika dla maksymalnego udźwigu 500, 750 i 1000 funtów

pojemność. Proszę nie modyfikować dźwigu ani nie używać tego produktu zgodnie z jego przeznaczeniem

nie został zaprojektowany dla.

1. Przy mocowaniu ładunku do haka z łańcuchem należy stosować odpowiednie łączniki

przystosowane do przenoszenia ładunku. Kołnierze muszą być w pełni zapięte na haku, z

zatrzask zabezpieczający haka zamknięty.

1. Nigdy nie podnoś ludzi ani zwierząt. Trzymaj dzieci i widzów z dala od

obszaru pod i wokół podnoszonego ładunku. Podczas obsługi dźwigu, pozostań

z dala od przestrzeni pomiędzy dźwigiem a ładunkiem.

1. Przed każdym użyciem należy sprawdzić dźwig, podnośnik i łańcuch oraz hak pod kątem uszkodzeń, korozji i wszelkich innych warunków, które mogą mieć wpływ na bezpieczeństwo stosowania tego produktu.
2. Dźwig należy rozstawiać wyłącznie wtedy, gdy samochód dostawczy znajduje się poza autostradą, w miejscu oddalonym od nadjeżdżającego ruchu.
3. Przed podniesieniem ładunku na platformę ciężarówki upewnij się, że silnik ciężarówki jest wyłączony, z automatyczną skrzynią biegów w pozycji PARK. Pojazd z manualną skrzynią biegów powinien być na biegu. Zablokuj wszystkie koła dla większego bezpieczeństwa.
4. Podczas korzystania z tego produktu należy stosować się do wszystkich zaleceń Departamentu Transportu (DOT).
5. Przed przystąpieniem do montażu należy zwrócić uwagę na położenie rur wydechowych pojazdu. Łatwopalne towary podnoszone przez dźwig mogą mieć kontakt z wciąż gorącymi rurami wydechowymi i zapalić się.
6. Ustawienie dźwigu i manewrowanie ciężkim ładunkiem na dźwigu może być męczące i niebezpieczne. Powinny to robić tylko osoby, które mogą fizycznie sprostać wymaganiom tych zadań.
7. Dźwig służy wyłącznie do podnoszenia, a nie do podtrzymywania ładunków. Szybko podeprzyj ładunek odpowiednimi podstawkami pod podnośnik lub odpowiednikiem, jeśli jest to konieczne, gdy załadunek lub rozładunek jest niemożliwy. Nie pozostawiaj ładunku zawieszonego bez opieki.
8. Odłącz dźwig od zaczepu odbiorczego pojazdu, gdy dźwig nie jest używany.
9. Zawsze bądź świadomy obciążenia dynamicznego. Może powstać nadmierne obciążenie krótkotrwale przez nagłe szarpnięcie lub zwiększenie ciężaru, co może uszkodzić dźwig, ładunek i/lub spowodować obrażenia ciała.
10. Należy pamiętać, że ostrzeżenia omówione wcześniej nie obejmują wszystkich możliwych zdarzeń i okoliczności. Ważne jest, aby osoba ustalająca podczas ładowania, rozładowywania i korzystania z tego produktu zawsze stosowała zdrowy rozsądek.

ZAPISZ TE INSTRUKCJE

PARAMETRY MODELU

Model	HXCZDJ-06
Nośność wspornika	Maks. 1000 funtów
Wysokość podnoszenia	130 ~ 230 cm
Podnośnik hydrauliczny	Maks. 8 ton
Kąt obrotu	360 stopni
Tworzywo	Stal malowana proszkowo

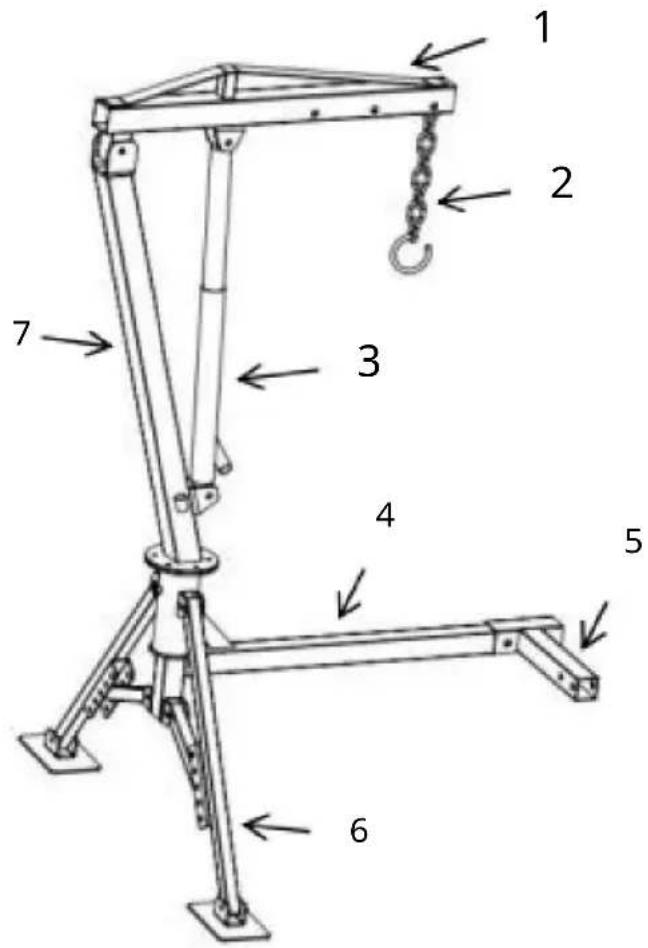

SCHEMAT KONSTRUKCJI

1. Wysięgnik
2. Hak z łańcuchem
3. Podnośnik hydrauliczny
4. Belka przyczepy
5. Pręt łączący
6. Noga podporowa
7. Pręt pionowy

KOMPONENTY

NIE. NIE. Zdjęcie		Imię i nazwisko Q'ty		Zdjęcie	Nazwa i ilość
1		Przyczepa Bar (×1)	14		Śruba M12*80 (×3)
2		Noga(×2)	15		Śruba M12*30 (6)
3		Pręt pionowy (×1)	16		Wiosna pralka F10(×8)
4		Wysięgnik (×1)	17		Podkładka płaska F10(×8)
5		Bar Połączenie Pręt (×1)	18		Nakrętka M10(×8)
6		Hak z Łańcuch(×1)	19		Wiosna podkładkaΦ 12(×9)
7		Stopa (2)	20		Podkładka płaska F12(×9)
8		Długa śruba (×1)	21		Nakrętka M12(×9)

9		Korbowód (×2)	22		SzpilkaF16*90(2)
10		podnośnik hydrauliczny (×1)	23		SzpilkaF16*100(×1)
11		Głowica obrotowa (×1)	24		Szpilka bawełniana (Φ16×3)
12		Uchwyt podnośnika (×1)	25	/	Użytkownik podręcznik (×1)
13		ŚrubaM10*50(×8)

MONTAŻ

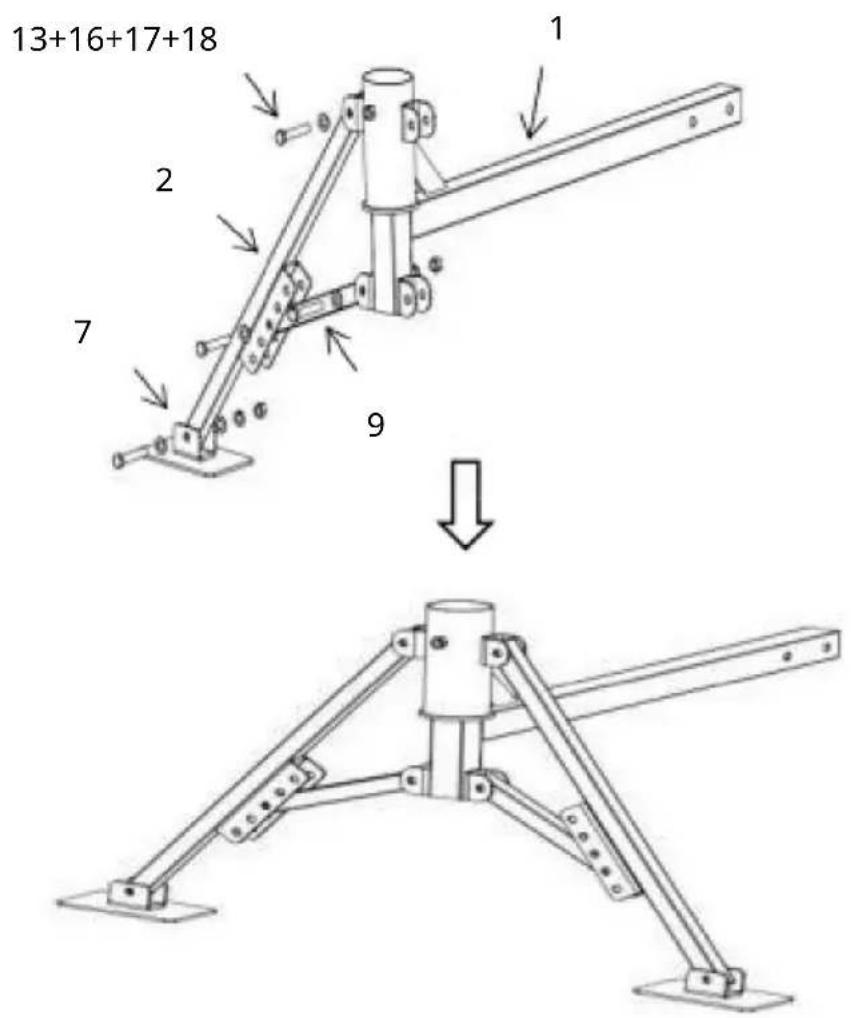

Krok 1: Złóż dwie nogi podporowe i zablokuj je śrubami i nakrętkami.

Uwaga: Noga (2) została zaprojektowana w pozycji porowatej, która umożliwia łatwą regulację wysokości nogi podporowej.

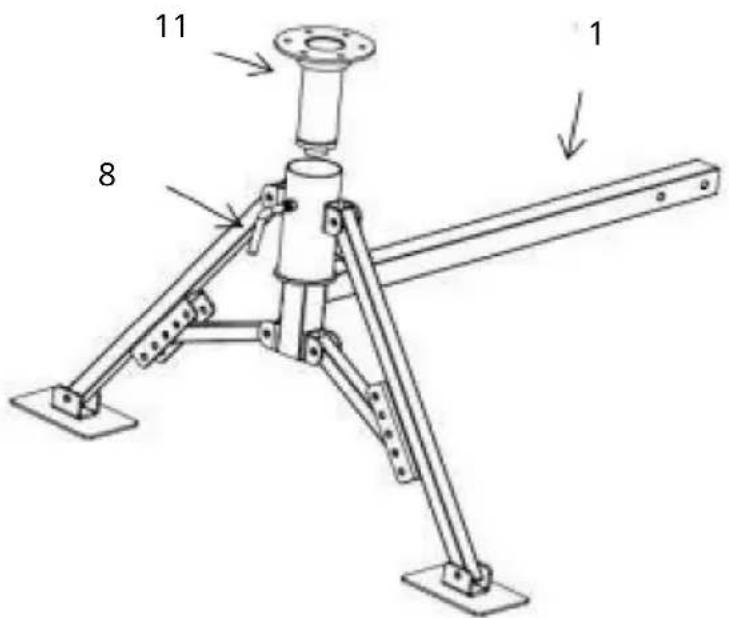

Krok 2: Powoli wsuń głowicę obrotową (11) do drążka przyczepy (1); Zablokuj Długa śruba (8) może sprawić, że głowica obrotowa (11) nie będzie się obracać.

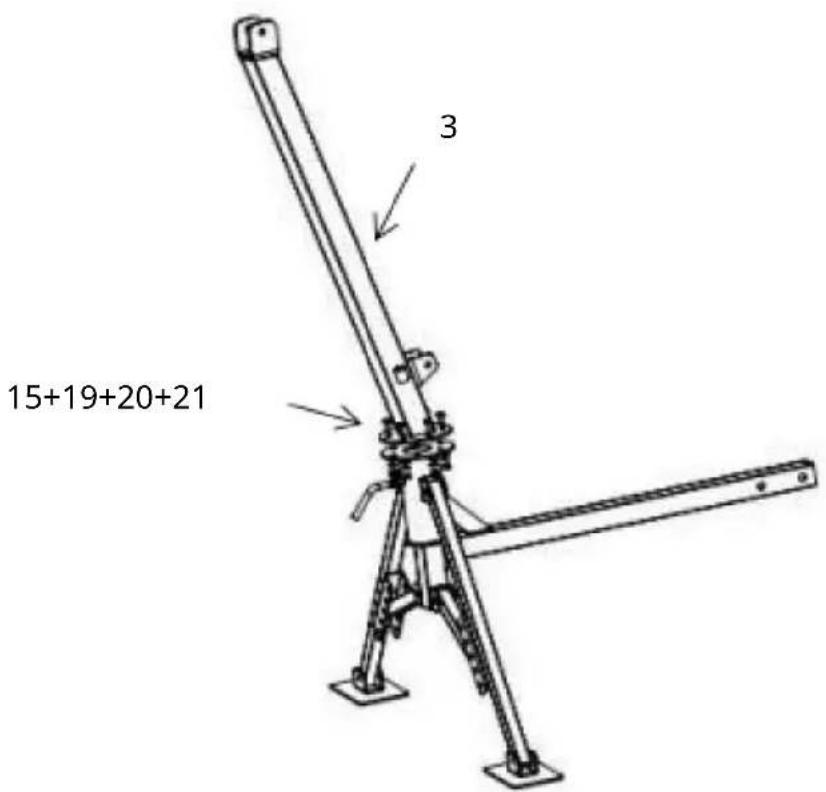

Krok 3: Zamontuj pręt pionowy (3) i zablokuj go za pomocą śrub, podkładek i nakrętek.

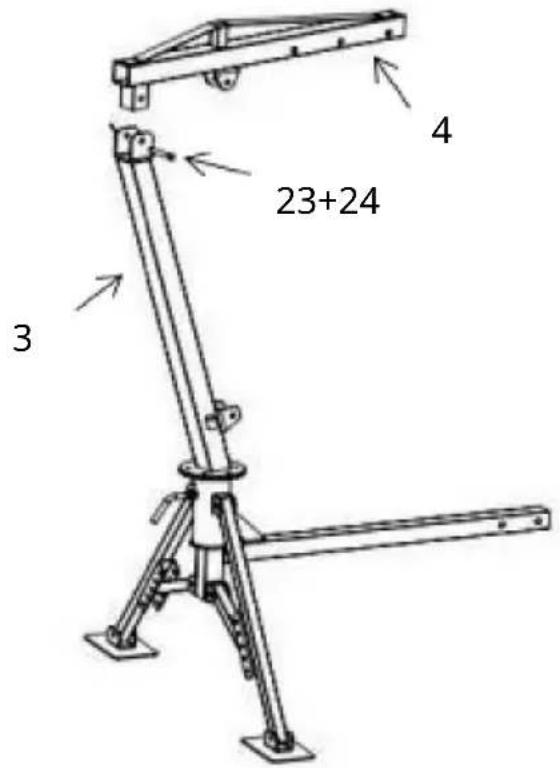

Krok 4: Zamontuj wysięgnik (4). Połącz punkty 4 i 3 za pomocą kołka (23), a koniec kołka włóż w zawleczkę (24).

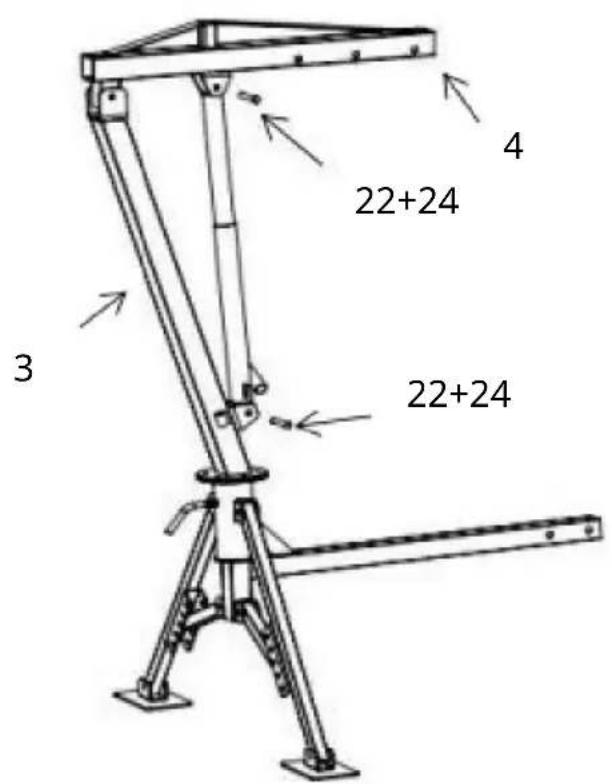

Krok 5: Zainstaluj podnośnik hydrauliczny. Połącz 4 i 3 dwoma kołkami (22), a koniec kołka włóż w zawleczkę (24).

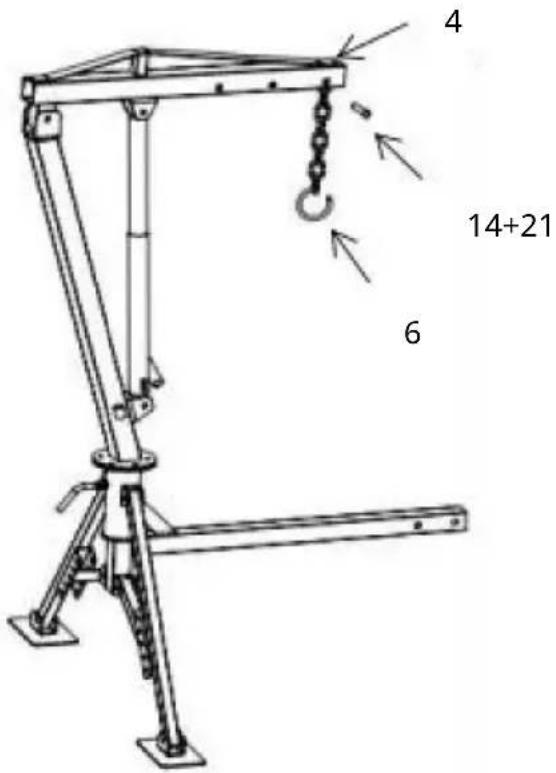

Krok 6: Zamontuj hak z łańcuchem (6). Połącz 4 i 6 za pomocą szpilki (14) i koniec sworznia jest wbity w sworzeń blokujący (21).

Uwaga: Jest przenośny i łatwy w regulacji w różnych pozycjach wysięgnika dla udźwigu 500, 750 i 1000 funtów.

Krok 7: Podłącz produkt do pojazdu i gotowe.

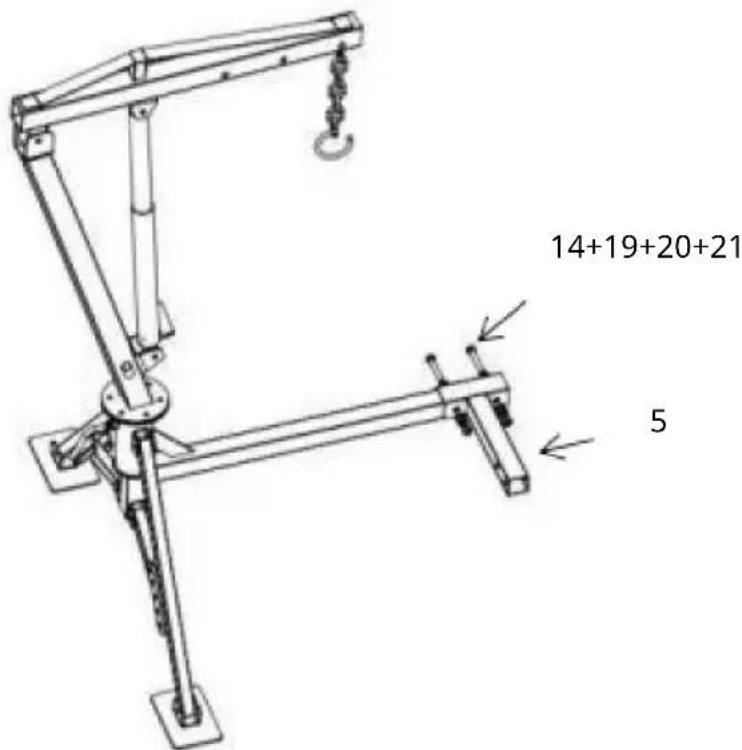

Uwaga: Możesz również połączyć się ze swoim pojazdem za pomocą 5.

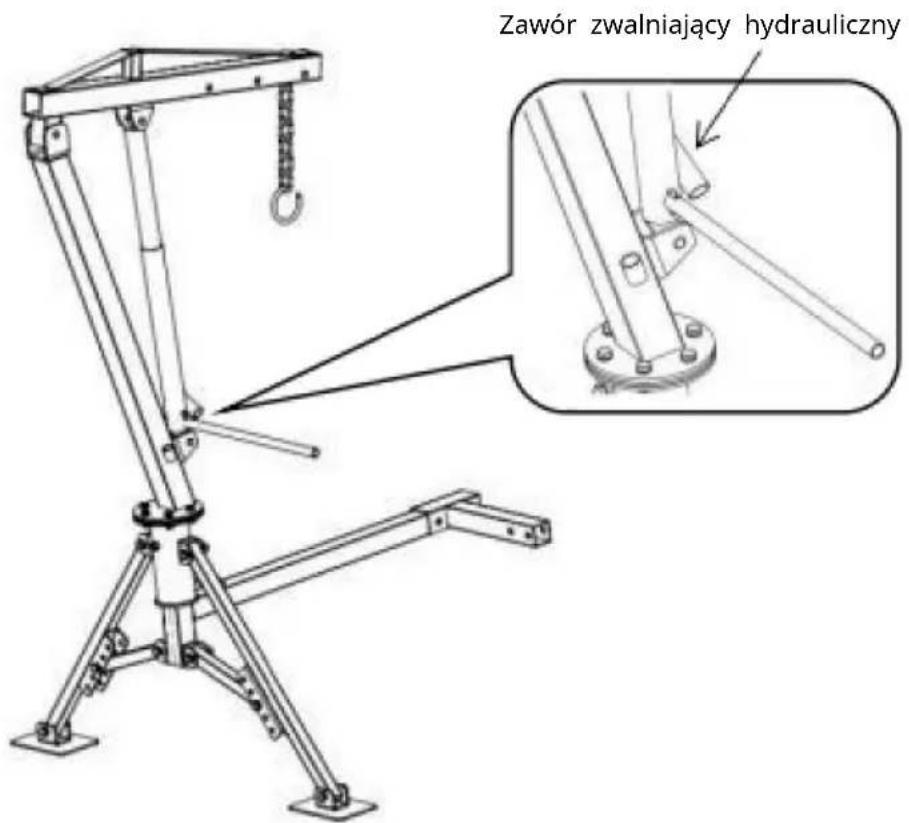

Działanie:

1) Sprawdź, czy montaż jest prawidłowy i czy wszystkie części są zablokowane. 2) Wysięgnik można obracać, ale przed podniesieniem należy go zablokować. 3) Znać wagę ładunku, który ma zostać podniesiony. Ładunek musi być odpowiednio przymocowane paskami i wyposażone w zaczepy mocujące, które można przymocować do haka.

Przymocuj ładunek do haka.

4) Za pomocą uchwytu podnośnika zamknij zawór spustowy układu hydraulicznego (obróć zgodnie z ruchem wskazówek zegara) całkowicie), a następnie pompuj uchwytem podnośnika, aby podnieść wysięgnik i ładunek powoli. 5) Po podniesieniu ładunku można obrócić pionowy pręt, aby przesunąć ładunek do skrzyni ładunkowej ciężarówki. 6) Po umieszczeniu ładunku nad skrzynią ładunkową samochodu ciężarowego powoli obróć dźwignię hydrauliczną. zwolnij zawór w kierunku przeciwnym do ruchu wskazówek zegara, a ładunek zostanie opuszczony na ciężarówkę łożko. 7) Odłącz zaczep ładunku od haka wysięgnika i odchyl go do tyłu.

Przesuń wysięgnik do pierwotnej pozycji.

Uwaga: Zachowaj czujność, ponieważ wysięgnik szybko opadnie do najniższej pozycji.

KONSERWACJA

1. Często sprawdzaj stan podnośnika hydraulicznego.
2. Nie używaj uszkodzonego dźwigu.
3. Upewnij się, że wszystkie komponenty są w dobrym stanie. Jeśli dźwig lub odbiornik zaczep zostanie uszkodzony w wyniku wypadku lub innego rodzaju uszkodzenia, należy go wymienić.
4. Sprawdź, czy cały sprzęt jest solidnie zamocowany na swoim miejscu.
5. Utrzymuj dźwig w czystości i okresowo smaruj ruchome części.
6. Wymiana oleju hydraulicznego: Ważne jest, aby olej hydrauliczny wymieniać co najmniej raz w roku (lub częściej, jeśli dźwig jest często używany). Używaj tylko dobrej jakości oleju hydraulicznego i nigdy nie mieszaj ze sobą olejów różnych marek.
