Typ produktu	Wciągnik elektryczny
Marka	Vevor
Model	500-B2
Maksymalny udźwig	500 kg (1100 funtów)
Wysokość podnoszenia	7 m
Prędkość podnoszenia	4 m/min
Moc wejściowa	1500 W
Napięcie zasilania	220-240 V ~ 50 Hz
Tryb sterowania	Przewodowy i ręczny
Średnica liny stalowej	6 mm
Cykl pracy	S3 25%
Zabezpieczenie przed przeciążeniem	Tak, z automatycznym zatrzymaniem
Główny materiał	Stal
Zawartość opakowania	Wciągnik, uchwyt stały, śruby rozporowe, pas podnoszący, rękawice, szczotki węglowe, instrukcja
Konserwacja	Regularnie smarować linę, sprawdzać zużycie liny, w razie potrzeby wymieniać szczotki węglowe
Dołączone części zamienne	Szczotki węglowe (2 szt.)
Zastosowanie	Podnoszenie ładunków, nie używać do podnoszenia osób ani zwierząt

Często zadawane pytania - 500-B2 Vevor

Jaka jest maksymalna wydajność wciągnika Vevor 500-B2?

Maksymalny udźwig wynosi 500 kg (1100 funtów). Nigdy nie przekraczaj tego obciążenia, aby uniknąć ryzyka uszkodzenia lub obrażeń.

Jak prawidłowo zainstalować wciągnik?

Solidnie przymocuj wciągnik do wspornika zdolnego utrzymać całkowity ciężar. Upewnij się, że obciążenie sworznia jest większe niż ciężar wciągnika. Przed użyciem wykonaj próbę na biegu jałowym.

Jakie tryby sterowania są dostępne dla modelu 500-B2?

Model 500-B2 oferuje dwa tryby sterowania: przewodowy (z pilotem przewodowym) i ręczny (bezpośrednie sterowanie wciągnikiem). Nie zawiera zdalnego sterowania bezprzewodowego.

Co zrobić w przypadku przeciążenia lub przegrzania?

W przypadku przeciążenia wciągnik automatycznie się zatrzymuje, a czerwone diody migają. Natychmiast zmniejsz obciążenie, aby silnik mógł ostygnąć. Nie próbuj ponownie podnosić tego samego ładunku.

Jak konserwować linę stalową?

Regularnie smaruj linę szczotką lub kawałkiem drewna (nie używaj rąk). Sprawdź, czy nie ma węzłów, zerwanych pasm lub zużycia. W razie potrzeby wymień linę.

Czy mogę używać wciągnika w sposób ciągły?

Nie, cykl pracy wynosi S3 25%, co oznacza, że wciągnik musi pracować w odstępach, aby uniknąć przegrzania. Ciągłe użytkowanie może uszkodzić silnik.

Co zrobić, jeśli sterowanie przewodowe nie reaguje?

Sprawdź, czy pilot jest prawidłowo podłączony i czy przewód zasilający jest w dobrym stanie. W razie potrzeby użyj trybu ręcznego. Jeśli problem nadal występuje, odłącz wciągnik i skontaktuj się z pomocą techniczną.

Jak wymienić szczotki węglowe?

Szczotki węglowe są dołączone do opakowania. Aby je wymienić, skontaktuj się z wykwalifikowanym profesjonalistą. Regularna wymiana przedłuża żywotność silnika.

Jakie są podstawowe zasady bezpieczeństwa?

Nigdy nie przeciążaj, nie podnoś osób ani zwierząt, utrzymuj obszar pod ładunkiem wolnym, nie używaj w wilgotnym środowisku i zawsze odłączaj zasilanie przed konserwacją.

Gdzie mogę pobrać pełną instrukcję?

Pełna instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com lub na oficjalnej stronie Vevor. Możesz również poprosić o tłumaczenie pocztą elektroniczną.

INSTRUKCJA OBSŁUGI 500-B2 Vevor

Wsparcie techniczne i E-gwarancja Certyfikat

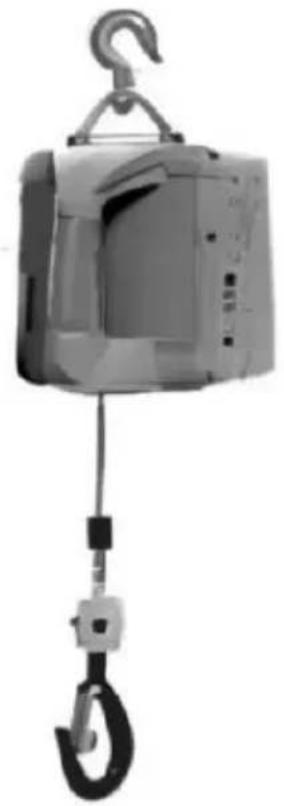

Przenośny podnośnik elektryczny — instrukcja obsługi

Modele: 500-A2, 500-A3, 500-B

2, 500-B3, 500-C2, 500-C3

Nadal staramy się dostarczać Ci narzędzia w konkurencyjnej cenie.

"Ratować Połowa", "Połowa ceny" lub jakiekolwiek inne podobne wyrażenia przez nas używane reprezentują jedynie

szacunkowe oszczędności, jakie możesz uzyskać kupując u nas niektóre narzędzia w

porównaniu do innych dużych firm

najlepsze marki i niekoniecznie oznaczają pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Ty

uprzejmie przypominamy o konieczności dokładnego sprawdzenia samochodu, gdy składasz zamówienie u nas, jeśli chcesz

faktycznie oszczędzić połowę w porównaniu z najlepszymi głównymi markami.

Model: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku.

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać

produktowi otrzymanemu. Proszę wybaczyć nam, że nie poinformujemy Cię ponownie, jeśli istnieją jakieś technologie lub

aktualizacje oprogramowania naszego produktu.

OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum całą instrukcję MONTAŻU I DZIAŁANIA przed użyciem.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych zasad bezpieczeństwa oraz środków ostrożności może skutkować poważnymi obrażeniami ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Nigdy nie przeciążaj.
2. Nigdy nie podnoś ludzi ani zwierząt. Trzymaj dzieci i widzów z dala od obszaru pod i wokół ładunku, który jest podnoszony. Podczas działania tego produktu trzymaj się z dala od obszaru pomiędzy produktem a obciążeniem.
3. Nie używaj w środowisku wybuchowym i łatwopalnym.
4. Upewnij się, że przewody i zaciski elektryczne są izolowane.
5. Konstrukcja nośna i urządzenie łączące obciążenie mogą być wybrane tak, aby wytrzymać maksymalną przyczepność produktu.
6. Nie używaj wadliwych, nieprawidłowo działających lub uszkodzonych produktów.
7. Żywotność liny stalowej jest ściśle związana z jej użytkowaniem. Lina stalowa musi być w tym przypadku obciążona, odzyskać i równomiernie nawinięta na bęben. W przeciwnym razie nieprawidłowe nawijanie spowoduje uszkodzenie liny stalowej.
8. Regularne smarowanie liny stalowej powinno odbywać się za pomocą sztywnej szczotki lub kawałka drewna. Zabronione jest ręczne, bezpośrednie olejowanie liny podczas pracy.
9. Przed wprowadzeniem produktu do użytku, wyeliminuj wszelkie czynniki lub przeszkody, które mogą zakłócić bezpieczną eksploatację produktu.
10. W przypadku napięcia lub obciążenia, nie dotykać liny stalowej ani haka.
11. Należy zwrócić uwagę na stabilność ładunku podczas działania. Nie potrząsaj ani nie obracaj ładunkiem.
12. Nie pociągaj za linę stalową na całej długości czerwonego oznaczenia. Zarezerwuj pewną bezpieczną długość.
13. Kiedy produkt nie jest używany, naprawiany lub wymieniany, konieczne jest odłączenie zasilania w terminowy sposób.
14. Nie używaj tego produktu do ciągnięcia innych pojazdów. Uderzenie obciążenia bardzo łatwo powoduje, że natychmiastowa nośność przekracza nośność liny stalowej lub produktu.
15. Ten produkt nie może być używany do mocowania ładunku w ten sposób.
16. Nie należy ciągnąć w pozycji podnoszenia.
17. Gdy produkt nie działa, nie wolno wieszać ciężkich przedmiotów w powietrzu, aby zapobiec trwałemu odkształceniu części produktu.
18. Nie wkładaj żadnych części produktu do wody ani nie używaj go w wilgotnym środowisku.
19. Używaj prawidłowo uziemionego gniazda prądu przemiennego z zabezpieczeniem przeciwprzepięciowym, aby chronić gniazdo.
20. Nie używaj tego produktu w wilgotnym środowisku.
21. Unikaj uszkodzenia przewodów przez ostre przedmioty podczas ich ciągnięcia.
22. Pamiętaj, że ostrzeżenia omówione wcześniej nie mogą obejmować wszystkich możliwych zdarzeń i okoliczności. Ważne jest, aby osoba instalująca, załadunkowa/rozładunkowa i korzystająca z tego produktu używała zdrowego rozsądku przez cały czas.

ZACHOWAJ TE INSTRUKCJE

Model SPE .	500-A2	500-A3	500-B2	500-B3	500-C2	500-C3
Obciążenie Pojemność ( Ma ks . )	1100 funtów	1100 funtów	1100 funtów	1100 funtów	1100 funtów	1100 funtów
Wyso kość podno szenia	7m	7m	7m	7m	7m	7m
Prędkość podno szenia ( Mak s . )	4m/ min	4m/ min	4m/ min	4m/ min	4m/ min	4m/ min
Moc wejściowa	1500 W	1500 W	1500 W	1500 W	1500 W	1500 W
Woltaż	Prąd zmien ny 220~ 240V, 50 Hz	Prąd zmien ny 220~ 240V, 50 Hz	Prąd zmien ny 220~ 240V, 50 Hz	Prąd zmien ny 220~ 240V, 50 Hz	Prąd zmien ny 220~ 240V, 50 Hz	Prąd zmien ny 220~ 240 V, 50 Hz
Kontrol a Tryb	3 W 1 (Sterowanie przewodowe, Bezprzewodowy Zdalny		Bezprzewodowy Zdalny Kontrola, Podręcznik Kontrola		Drut Kontrola, Podręcznik Kontrola

MODEL I PARAMETRY

	Kontrola, Podręcznik Kontrola)
Drut stalowy Lina (Średnica	6 mm	6 mm	Φ6 mm

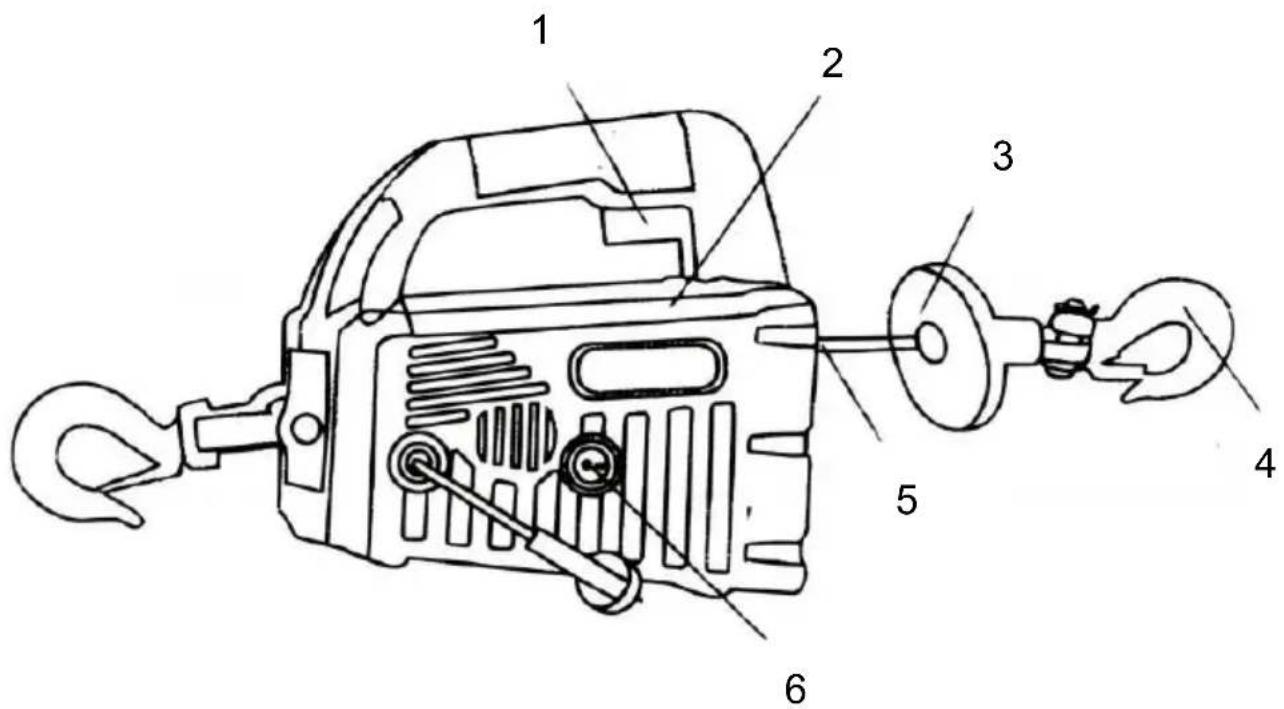

SCHEMAT KONSTRUKCYJNY

1. Przełącznik startu dodatniego i ujemnego
2. Wskaźnik obciążenia
3. Blok zderzaka
4. Hak
5. Lina prowadząca
6. Wyłącznik zasilania

KOMPONENTY

1. Przede wszystkim upewnij się, że wciągnik jest mocno zawieszony i niezawodny.
2. Obciążenie pręta zawieszenia musi być większe niż ciężar wciągnika.
3. Surowo zabrania się używania wciągnika z przeciążeniem.
4. Zabrania się korzystania z sił innych niż siła robocza.
5. Przed użyciem należy przeprowadzić kontrolę bezpieczeństwa wciągnika, wykonać test bez obciążenia oraz rozsądnie dostosować pozycję dolnego haka zgodnie z rzeczywistymi wymaganiami.
6. Przed podniesieniem sprawdź, czy górny i dolny hak są zapięte. Podczas podnoszenia ciężkich przedmiotów surowo zabrania się personelowi wykonywania jakichkolwiek prac lub spacerów pod ciężkimi przedmiotami, aby uniknąć obrażeń ciała lub wypadków.

Notatka dotycząca pilota zdalnego sterowania:

1. Upewnij się, że pilot zdalnego sterowania jest w zasięgu użytkowania i że wokół niego nie ma przeszkód.
2. Obsługa zdalnego sterowania produktem, zgodnie z zakupionym przełącznikiem, czerwone światło przewodu liny w i na zewnątrz pracy.
3. Jeśli moc nadajnika pilota zdalnego sterowania jest niska, odległość zdalnego sterowania jest większa lub występują poważne zakłócenia, może wystąpić powolne działanie lub opóźnienie. W takim przypadku należy zatrzymać działanie, rozwiązać problem, a następnie kontynuować.
4. Nie narażaj pilota na kontakt z wodą lub wilgocią. Jeśli wystąpią zakłócenia sygnału, pilot zdalnego sterowania może ulec uszkodzeniu lub wyciekowi wewnętrznemu. Zakłócenia sygnału mogą powodować konsekwencje w działaniu pilota.
5. Nie używaj ostrych przedmiotów do naciskania pilota, aby uniknąć uszkodzenia sprzętu.
6. W przeciwnym razie, jeśli nie jest używany przez długi czas, proszę usunąć baterię.

Instrukcja dotycząca liny stalowej:

1. Operator powinien zrozumieć sytuację tego produktu i zapoznać się z jego wydajnością.
2. Przed podnoszeniem lub przenoszeniem produktów, sprawdź zawiesia i inne akcesoria pod kątem uszkodzeń. Wymień uszkodzone części przed podnoszeniem.
3. Zrozum wagę ładunku i upewnij się, że olinowanie, urządzenie podnoszące i wspornik są w stanie udźwignąć ciężar.
4. Sprawdź, czy ładunek znajduje się pod produktem lub w tej samej linii co produkt. Lina stalowa nie może być skręcona ani zgięta, a wszyscy ludzie powinni stać z dala od ładunku, aby nie odnieść obrażeń.
5. Powoli poluzuj linę i podnoś ładunek. Jeśli występuje przeciążenie, zmniejsz obciążenie w czasie i dostosuj. Podczas podnoszenia ciężkich przedmiotów nie pozwalaj na szybkie podnoszenie, aby uniknąć wypadków.
6. Przed użyciem sprawdź linę. Jeśli lina stalowa jest zużyta, zawiązana lub uszkodzona, wymień ją punktualnie.
7. Gdy lina stalowa jest wyciągnięta, utrzymuj ją w lekkim napięciu, aby zapobiec nawijaniu i wiązaniu.

Uwaga dotycząca obciążenia:

1. Nie używaj ogranicznika obciążenia do zatrzymania biegu ładunku i nie zamykaj go na haku kablowym.
2. Nie podnoś ani nie ciągnij żadnych odchyleń od środka obciążenia, co może spowodować ryzyko przeciążenia. Upewnij się, że obciążenie znajduje się poniżej produktu.
3. Nie huśtać się i nie owijać się wokół obciążenia.

Przeciążenie lub przegrzanie:

1. Przybliżona siła silnika zostanie wyświetlona na wyświetlaczu obciążenia. Gdy silnik jest przeciążony, produkt zatrzyma działanie, a dwie czerwone diody na monitorze będą migać, dopóki maszyna nie będzie mogła być używana ponownie. Aby zmniejszyć obciążenie, należy usunąć napięcie z liny. Jeśli czujnik jest przeciążony, nie próbuj obciążać go takim samym ciężarem, aby uniknąć uszkodzenia produktu.
2. Praca dla S3--25%, proszę nie używać przez długi czas. Ciągłe używanie zwiększy ilość niebezpiecznych czynników w procesie operacyjnym i spowoduje poważne uszkodzenia silnika.

KONSERWACJA

1. Często sprawdzaj stan produktu. 2. Nie używaj uszkodzonych produktów.
2. Upewnij się, że wszystkie elementy są w dobrym stanie. Jeśli produkt lub hak zostanie uszkodzony w wyniku wypadku lub w inny sposób, zauważysz, że powinny zostać wymienione.
3. Jeśli lina stalowa uległa zużyciu lub zaczyna wykazywać oznaki zużycia, pęknięcia, musi być wymieniona przed ponownym użyciem.
4. Trzymaj linę i haki z dala od zanieczyszczeń. Użyj czystego ręcznika do wyczyszczenia brudu.
5. Szczotki węglowe będą się zużywać po długim czasie. Proszę znaleźć profesjonalistę do wymiany.
6. Umieść produkt w suchym, czystym i chronionym środowisku.

Ten produkt podlega przepisom europejskiej dyrektywy 2012/19/WE. Symbol przekreślonego kosza na kółkach wskazuje, że produkt wymaga selektywnej zbiórki w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucane razem z normalnymi odpadami komunalnymi, ale muszą być dostarczone do punktu zbiórki odpadów elektrycznych i elektronicznych.
