INSTRUKCJA OBSŁUGI HXCZDJ-05 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI DŹWIGU SAMOCHODOWEGO

Model: HXCZDJ-05

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

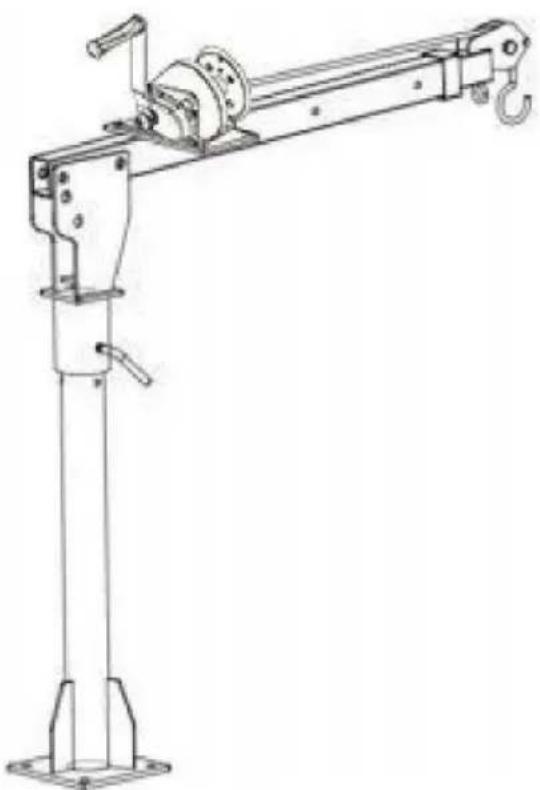

DŹWIGI SAMOCHODOWE

Model: HXCZDJ-05

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

▲OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i instalacji.

INSTRUKCJA OBSŁUGI przed rozpoczęciem użytkowania.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Nigdy nie przeciążaj.
2. Obciążenie jest maksymalne, gdy ramię produktu jest wyregulowane do najkrótszego. Obciążenie produktu zmniejsza się w miarę zwiększania ramienia.
3. Zawsze należy nosić okulary ochronne posiadające atest ANSI.
4. Pracując w hałaśliwym otoczeniu, zawsze noś ochronniki słuchu.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

1. Używaj sprzętu ochronnego. Należy używać obuwia ochronnego, kasku i rękawic roboczych. Należy je stosować w stosownych warunkach.
2. Ubierz się odpowiednio. Nigdy nie noś luźnych, długich włosów i trzymaj włosy, ubranie i rękawiczki z dala od ruchomych części.
3. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy ustawiasz i używasz tego dźwigu. Nigdy nie pracuj pod wpływem alkoholu, narkotyków lub leków.
4. Podczas montażu i demontażu należy dbać o czystość i dobre oświetlenie miejsca pracy. Trzymaj widzów i dzieci z dala od obszaru roboczego.
5. Ten dźwig jest przeznaczony do umieszczenia poza skrzynią ładunkową samochodu ciężarowego i przymocowany do pojazdu za pomocą zaczepu odbiornika. Jest przenośny i łatwy w użyciu. Można go dostosować do różnych pozycji wysięgnika dla maksymalnego udźwigu 275, 550 i 1100 funtów. Proszę nie modyfikować dźwigu ani nie używać tego produktu do celów, do których nie został zaprojektowany.
6. Nigdy nie przekraczaj maksymalnej nośności wysięgnika 1000 funtów. Gdy mocujesz ładunek do haka z łańcuchem, użyj odpowiednich sprzęgów o odpowiednich parametrach, aby obsłużyć obciążenie. Sprzęgi muszą być w pełni zazębione z hakiem, a zatrzask zabezpieczający haka zamknięty.
7. Nigdy nie podnoś ludzi ani zwierząt. Trzymaj dzieci i widzów z dala od

obszaru pod i wokół podnoszonego ładunku. Podczas obsługi dźwigu pozostań z dala od obszaru pomiędzy dźwigiem a ładunkiem.

1. Przed każdym użyciem należy sprawdzić dźwig, podnośnik, łańcuch i hak pod kątem uszkodzeń, korozji i wszelkich innych warunków, które mogą mieć wpływ na bezpieczeństwo stosowania tego produktu.
2. Dźwig należy rozstawiać wyłącznie wtedy, gdy samochód dostawczy znajduje się poza autostradą, w miejscu oddalonym od nadjeżdżającego ruchu.
3. Przed podniesieniem ładunku na platformę ciężarówki upewnij się, że silnik ciężarówki jest sprawny. WYŁĄCZONY z automatyczną skrzynią biegów w pozycji PARK. Pojazdy ze skrzynią manualną powinny być na biegu. Zablokuj wszystkie koła dla większego bezpieczeństwa.
4. Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT) podczas korzystania z tego produktu.
5. Przed przystąpieniem do montażu należy zwrócić uwagę na położenie rur wydechowych pojazdu. Dźwig. Łatwopalne towary podnoszone przez dźwig mogą mieć kontakt z wciąż gorącymi rurami wydechowymi i zapalić się.
6. Ustawienie dźwigu i manewrowanie ciężkim ładunkiem na dźwigu może być męczące i niebezpieczne. Powinny to robić tylko osoby, które mogą fizycznie sprostać wymaganiom tych zadań.
7. Dźwig służy wyłącznie do podnoszenia, a nie do podtrzymywania ładunków. Szybko podeprzyj ładunek odpowiednimi podstawkami pod podnośnik lub odpowiednikiem, jeśli jest to konieczne, gdy załadunek lub rozładunek nie jest możliwy. Nie pozostawiaj ładunku zawieszonego bez opieki.
8. Odłącz dźwig od zaczepu odbiorczego pojazdu, gdy dźwig nie jest używany.
9. Zawsze bądź świadomy obciążenia dynamicznego. Może powstać nadmierne obciążenie na krótką chwilę przez nagłe pociągnięcie lub zwiększenie masy ciała, co może skutkować uszkodzeniem dźwigu, ładunku i/lub obrażeniami ciała.
10. Należy pamiętać, że ostrzeżenia omówione wcześniej nie obejmują wszystkich możliwych zdarzeń i okoliczności. Ważne jest, aby osoba ustalająca podczas ładowania, rozładowywania i korzystania z tego produktu zawsze stosowała zdrowy rozsądek.

ZAPISZ TE INSTRUKCJE

PARAMETRY MODELU

Model	HXCZDJ-05
Nośność wspornika	Maks. 1100 funtów
Wysokość podnoszenia	110~210cm
Wciągarka ręczna	Maks. 1200 funtów
Kąt obrotu	360 stopni
Tworzywo	Malowane proszkowo Stal

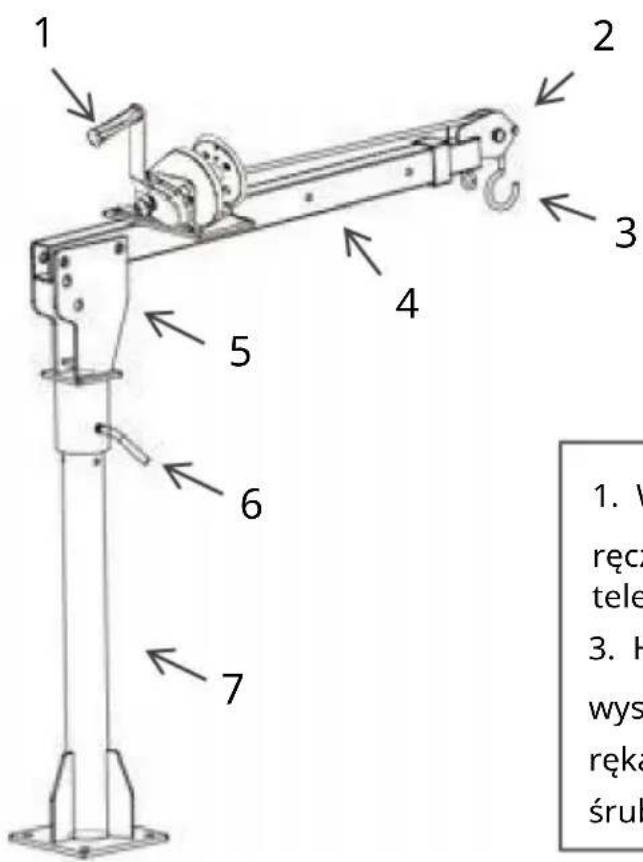

SCHEMAT STRUKTURY

1. Wciągarka

ręczna 2. Wysięgnik teleskopowy

1. Hak 4. Ruchomy

wysięgnik 5. Obrotowa

ręka 6. Długa

śruba 7. Pręt pionowy

SKŁADNIKI

NIE. Imię		Zdjęcie	Q'ty of HXCZDJ-05
1	A		1
2	B		1
3	C		1
4	D		1
5	F		1
6	G		0
7	H	M8	2
8	I	20*90	2
9	J	12*70	1
10	K		2
11	TO		1
12	Q	Wciągarka ręczna	1

MONTAŻ

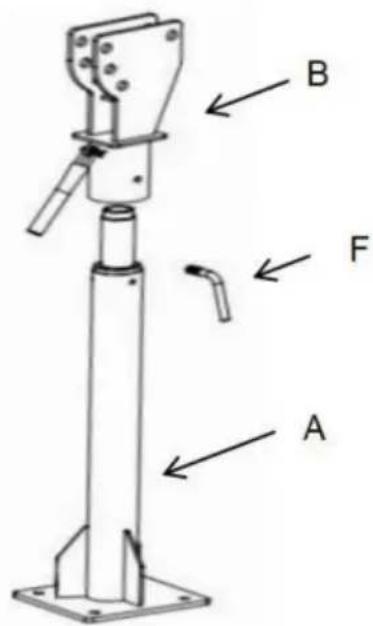

Krok 1: Zamontuj pionowy słupek (A) na solidnej podłodze ciężarówki i wybierz odpowiednie śruby i nakrętki (G) do zablokowania zgodnie z różnymi modelami pojazdów i metodami montażu. (G musi kupić samodzielnie, jeśli tego potrzebujesz)

Krok 2: Powoli nasuń głowicę obrotową (B) na pionowy pręt; Zablokowanie długiej śruby może spowodować, że głowica obrotowa (B) nie będzie się obracać.

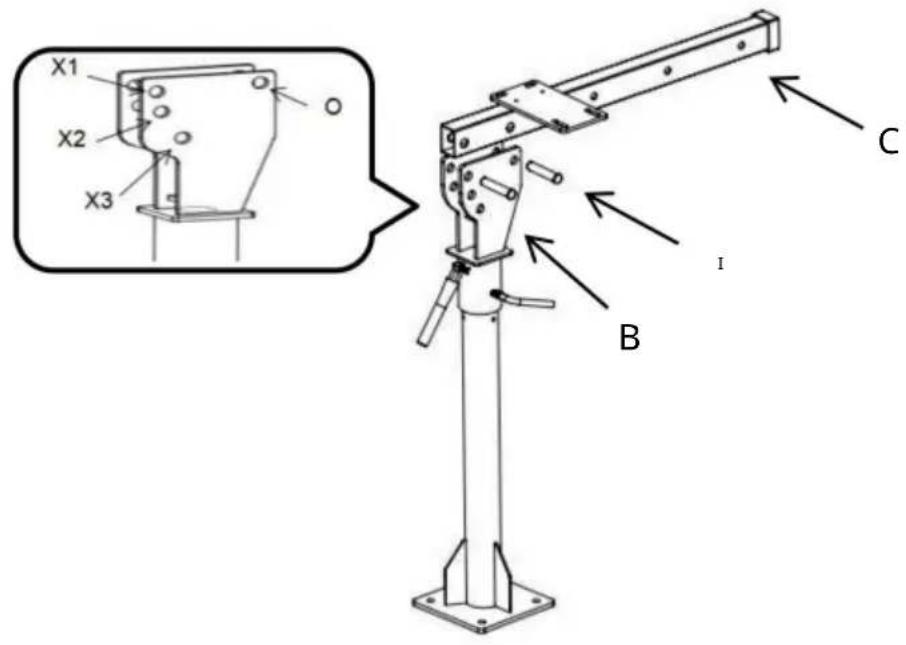

Krok 3: Zamontuj ruchomy wysięgnik (C). Podłącz B i C za pomocą dwóch bolców (I) i Koniec sworznia jest włożony w zawleczkę.

Uwaga: Głowica obrotowa (B) ma trzy otwory (X1, X2, X3) umożliwiające regulację kąty.

Ruchomy wysięgnik (C) można obracać wokół O, aby dostosować kąt.

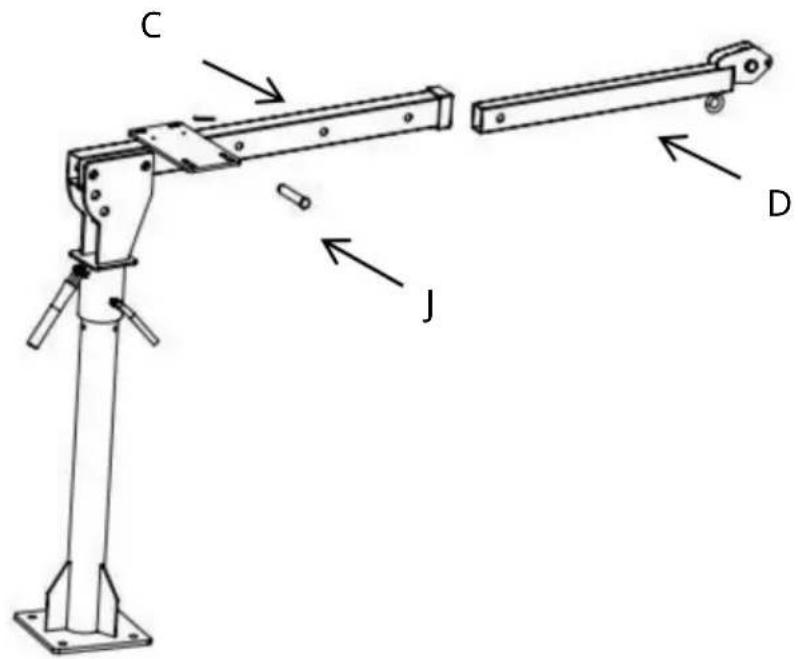

Krok 4: Włóż wysięgnik teleskopowy (D) do wysięgnika ruchomego (C), a następnie połączyć za pomocą kołka (J).

Uwaga: W przypadku opcji D możliwe jest dostosowanie trzech różnych pozycji obciążenia.

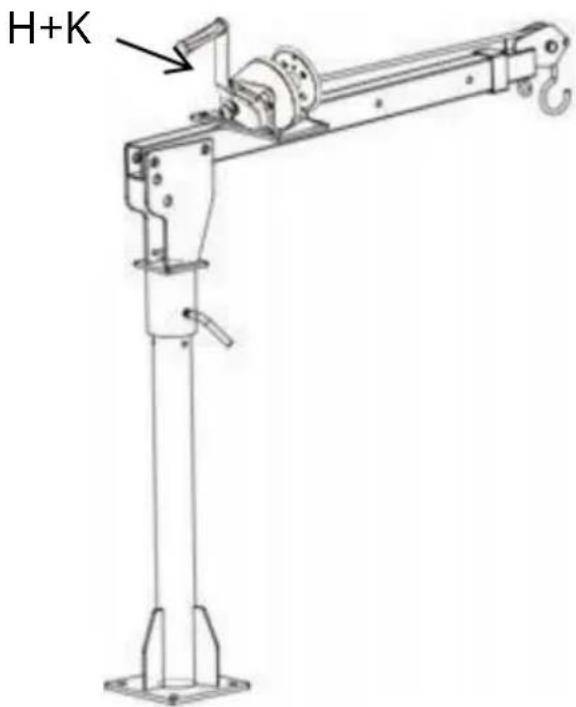

Krok 5: Zamontuj wyciągarkę ręczną i zablokuj ją śrubami i nakrętkami (H+K).

wyciągnij hak, umieść drut w rowku koła pasowego i zamontuj ponownie ogranicznik pin (E), jak pokazano poniżej.

Działanie wyciągarki elektrycznej:

OSTRZEŻENIE:

Elektryczna wyciągarka jest bardzo mocną maszyną. Jeśli jest używana niebezpiecznie lub nieprawidłowo, może to spowodować uszkodzenie mienia lub szkody osobowe obrażenia.

Odpowiedzialność za bezpieczną instalację i eksploatację wyciągarki oraz zapobieganie obrażeniom ciała i uszkodzeniom mienia ostatecznie leży po Twojej stronie, operatora. Nie ma substytutu dla stosowania dobrego osądu i

zachować ostrożność podczas obsługi wyciągarki.

1. Maksymalne obciążenie robocze przypada na warstwę liny stalowej najbliższą bęben. Nie przeciążaj. Nie próbuj przedłużających się pociągnięć przy dużych ciężarach masa.

Przeciążenia mogą uszkodzić wciągarkę i/lub linę stalową oraz spowodować niebezpieczne warunki pracy. W przypadku obciążen przekraczających 1/2 znamionowej pojemności, Zalecamy użycie opcjonalnego zblocza do podwójnego nawijania liny.

Zmniejsza to obciążenie wciągarki i napięcie liny stalowej o około 50%.

1. Często sprawdzaj linę stalową i sprzęt. Przetartą linę stalową z złamanymi pasmami należy natychmiast wymienić.
2. Używaj grubych skórzanych rękawic podczas obsługi liny stalowej. Nie pozwól, aby lina stalowa prześlizgnęła się przez twoje ręce.
3. Nigdy nie używaj wyciągarki z mniejszą liczbą zwojów liny stalowej nawiniętych na bęben wyciągarki niż 5, ponieważ końcówka liny stalowej może nie wytrzymać pełnego obciążenia.
4. Nigdy nie zwalniaj sprzęgła wolnego biegu, gdy wyciągarka jest obciążona.
5. Nie obrabiaj ani nie spawaj żadnej części wyciągarki. Takie zmiany mogą osłabić integralność strukturalną wyciągarki.
6. Nie podłączaj wyciągarki do sieci elektrycznej AC110V ani do sieci 220V, ponieważ wyciągarka może ulec przepaleniu lub spowodować śmiertelny szok.
7. Nigdy nie należy poddawać wyciągarki lub liny stalowej obciążeniom udarowym.
8. Zespół przełączników musi być wolny od brudu i wilgoci, aby zapewnić bezpieczną eksploatację.
9. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Zaleca się odzież ochronną, nieprzewodzącą prądu elektrycznego oraz obuwie antypoślizgowe. Noś ograniczające nakrycie głowy, aby powstrzymać długie włosy.
10. Nigdy nie używaj wyciągarki do podnoszenia lub przenoszenia osób.
11. Wciągarka jest przeznaczona przede wszystkim do zastosowań okresowych.
12. Podczas pracy trzymaj się z dala od wyciągarki, liny stalowej i haka.
13. Nie dopuść do zaplątania się liny stalowej, aby nie uszkodzić liny.
14. Aby pociągnąć linkę, należy obrócić pokrętło sprzęgła przeciwnie do ruchu wskazówek zegara, aby je poluzować, a następnie wyciągnąć linkę, zawsze pozostawiając co najmniej pięć obrotów kabla na szpuli, aby zapobiec jego wyciągnięciu z wyciągarki.

INSTALACJA ELEKTRYCZNA

1) Podłącz krótkie przewody w kolorze czerwonym i czarnym do silnika. 2) Podłącz długie przewody w kolorze czerwonym i czarnym do akumulatora. 3) Podłącz przewodowy sterownik do skrzynki sterowniczej. 4) Sprawdź, czy przewody nie mają ostrych krawędzi i nie są narażone na zgniecenia. 5) Zabezpiecz luźne przewody opaskami zaciskowymi lub taśmą izolacyjną. 6) Nigdy nie pozostawiaj przełącznika podłączonego do prądu, gdy wyciągarka nie jest używana.

KONSERWACJA

1. Często sprawdzaj stan dźwigu samochodowego.
2. Nie używaj uszkodzonego dźwigu.
3. Upewnij się, że wszystkie komponenty są w dobrym stanie. Jeśli zaczep dźwigu lub odbiornika ulegnie uszkodzeniu w wyniku wypadku lub zauważono jakiekolwiek inne uszkodzenie, należy go wymienić.
4. Sprawdź, czy wszystkie elementy montażowe są solidnie zamocowane na swoim miejscu.
5. Utrzymuj dźwig w czystości i okresowo smaruj ruchome części.
6. Jeżeli lina stalowa uległa zużyciu lub zaczynają pojawiać się na niej oznaki zrywania się włókien, należy ją wymienić przed ponownym użyciem.

Objawy	Możliwe przyczyny	Działanie naprawcze
Silnik się nie włącza	1. Przełącznik nie działa 2.Przerwane przewody lub uszkodzone połączenie3. Uszkodzony silnik	1. Wymień przełącznik2. Sprawdź, czy połączenia nie są słabe3. Wymień lub napraw silnik
Silnik pracuje bardzo gorąco	1. Długi okres eksploatacji 2.Przeciążenie3. Uszkodzony silnik	1. Pozostaw wyciągarkę do ostygnięcia cyklicznie.2. Nie przeciążaj. 3.Wymień lub napraw silnik.
Silnik pracuje, ale ma niewystarczającą moc lub prędkość linii	1. Słaby akumulator2. Zbyt długi przewód łączącyakumulator z wyciągarką 3. Słabe połączenie akumulatora 4. Uszkodzony	1. Naładuj lub wymień akumulator i sprawdź układ ładowania. 2.Trzymaj wyciągarkęw odległości dozwolonej przez przewody. 3. Sprawdź zaciski akumulatora pod kątem korozji i wyczyść je, jeśli to możliwe.4.Wymień lub napraw silnik
Wyciągarka działa wstecz.	1. Przewody są odwrócone. 2.Akumulator jest nieprawidłowo podłączone	1. Sprawdźokonłowanie 2. Sprawdź połączenia akumul
Silnik działa, ale bęben się nie obraca	Sprzęgło nie jest załączone	Włącz sprzęgło
