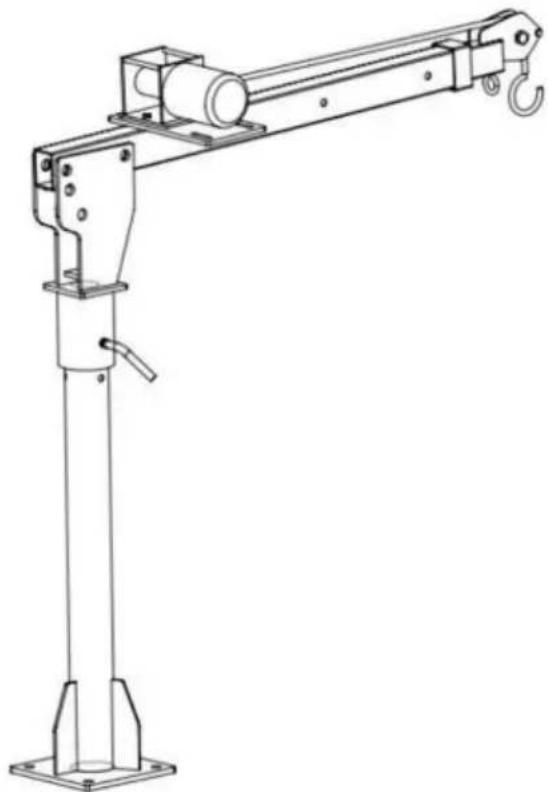

VRACHTWAGENKRANEN

Model: HXCZDJ-01/HXCZDJ-02

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

▲WARNING

1. Lees alle MONTAGE- EN GEBRUIKSAANWIJZINGEN zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING voordat u het apparaat gaat gebruiken.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

1. Overbelast nooit.

2. De belasting is maximaal wanneer de arm van het product is afgesteld op de kortste. De belasting van het product neemt af naarmate de arm groter wordt.

3. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

4. Draag altijd gehoorbescherming wanneer u in een lawaaiige omgeving werkt. Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken.

5. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een helm en werkhandschoenen moeten worden gebruikt voor toepasselijke omstandigheden.

6. Kleed je gepast. Draag nooit loszittend lang haar en houd haar, kleding en handschoenen uit de buurt van bewegende delen.

7. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer het opzetten en gebruiken van deze kraan. Werk nooit onder invloed van alcohol, drugs of medicijnen

8. Houd de werkruimte schoon en goed verlicht tijdens het monteren en met behulp van de kraan. Houd toeschouwers en kinderen uit de werkruimte.

9. Deze kraan is ontworpen om buiten de laadbak van de vrachtwagen te worden geplaatst en bevestigd aan het voertuig via de ontvangerkoppeling. Het is draagbaar en gemakkelijk te instelbaar op verschillende giekposities voor maximaal 275, 550 en 1100 lbs.

capaciteit. Wijzig de kraan niet en gebruik dit product niet voor doeleinden het is niet ontworpen voor.

1. Overschrijd nooit de maximale giekcapaciteit van 1.000 lbs. Wanneer Bevestig de last aan de haak met ketting. Gebruik geschikte koppelingen met de juiste classificatie. om de lading te verwerken. Koppelingen moeten volledig op de haak zijn bevestigd, met de veiligheidsgrendel van de haak sloot.

2. Til nooit mensen of dieren op. Houd kinderen en toeschouwers uit de buurt van de

gebied onder en rond de geheven lading. Blijf bij het bedienen van de kraan vrij zijn van het gebied tussen de kraan en de last.

1. Controleer voor elk gebruik de kraan, de lange ramkrik en de ketting en Haak voor schade, corrosie en andere omstandigheden die van invloed kunnen zijn de veilige werking van dit product.
2. Zet de kraan alleen op als de pick-uptruck zich buiten de snelweg bevindt, in een een duidelijke locatie die ver weg is van het tegemoetkomende verkeer.
3. Voordat u de lading in de laadbak van de vrachtwagen tilt, moet u ervoor zorgen dat de motor van de vrachtwagen draait. UIT met automatische transmissie in PARK. Voertuigen met handgeschakelde transmissie moet in de versnelling staan. Blokkeer alle wielen voor extra veiligheid.
4. Houd u aan alle vereisten van het Department of Transportation (DOT) wanneer door dit product te gebruiken.
5. Let op de positie van de uitlaatpijpen van het voertuig voordat u de Kraan. Brandbare goederen die door de kraan worden opgetild, kunnen in contact komen met nog hete uitlaatpijpen en vlam vatten.
6. Het opzetten van de kraan en het manoeuvreren van zware lading op de kraan kan inspannend en gevaarlijk zijn. Dit mag alleen worden gedaan door personen die de eisen van deze taken fysiek aankunnen.
7. De kraan is alleen bedoeld voor hijsdoeleinden, niet voor het ondersteunen van lasten. Snel Ondersteun de lading met geschikte krikken of een equivalent, indien onmiddellijk laden of lossen is niet mogelijk. Laat geen zwevende lading achter onbeheerd.
8. Verwijder de kraan van de ontvangstkoppeling van het voertuig wanneer de kraan niet is in gebruik.
9. Wees altijd op de hoogte van dynamische belasting. Er kan een overbelasting ontstaan voor een kort moment door een plotselinge ruk of gewichtstoename, wat kan resulteren in schade aan de kraan, de lading en/of persoonlijk letsel.
10. Houd er rekening mee dat de eerder besproken waarschuwingen niet op alle situaties van toepassing zijn. mogelijke gebeurtenissen en omstandigheden. Het is belangrijk dat de persoon die de omhoog, laden/lossen en gebruiken van dit product gebruik altijd uw gezond verstand keer.

BEWAAR DEZE INSTRUCTIES

MODELANDPARAMETERS

Model		HXCZDJ-02HXCZDJ-01
Beugelcapaciteit	Maximaal 1100 pond	Maximaal 2200 pond
Hijshoogte	110~210cm	120-215CM
Elektrische lier	Maximaal 3500 pondDC12V 0,9KW	Maximaal 6000 pondDC12V 1,5KW
Handlier	/	/
Rotatiehoek	360 graden	360 graden
Materiaal	PoedergecoatStaal	PoedergecoatStaal

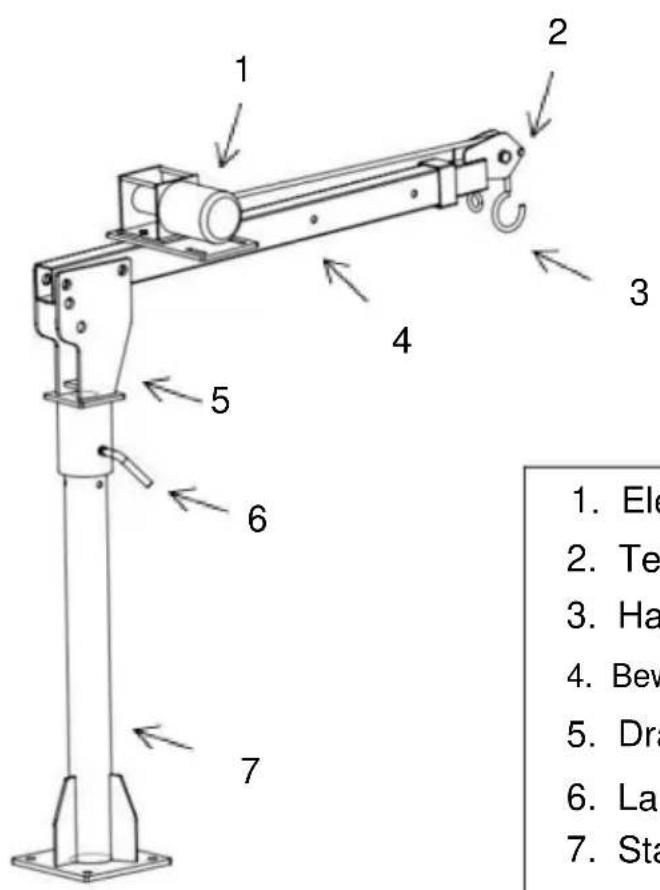

STRUCTUURDIAGRAM

1 2 3 4 5 6 7 1. Elec 2. Te 3. Ha 4. Bev 5. Dra 6. La 7. Sta

1. Elektrische lier
2. Telescopische giek
3. Haak
4. Beweegbare giek
5. Draaibare kop
6. Lange bout
7. Staande staaf

COMPONENTEN

NEE.	Naam	Afbeelding	Aantal HXCZDJ-01	Aantal HXCZDJ-02
1	Een 1		1
2	B		1	1
3	C		1	1
4	D		1	1
5	EN	Elektrische lier	1	1
6	F		1	1
7G			0	0
8	H	M8	2	2
9	I	20^ * 90/23^ * 150	2	2
10	J	12 * 70/20 * 120	1	1
11K			2	2
12	Ik	Afstandsbediening	/	1
13	miljoen	Bedieningskast	/	1
14	N	Bedrade controller	/	1
15			1	1
16	P	Bedrade controller	1	/

MONTAGE

Stap 1: Stap 1: Installeer de staande paal (A) op de stevige vloer van de vrachtwagen en kies de juiste bouten en moeren (G) voor de vergrendeling, afhankelijk van de verschillende voertuigmodellen en installatiemethoden. (G moet u zelf aanschaffen als u dit nodig hebt)

A G

Stap 2: Schuif de roterende kop (B) langzaam op de rechtopstaande stang. Als u de lange schroef vastzet, kan het zijn dat de roterende kop (B) niet meer draait.

B F A

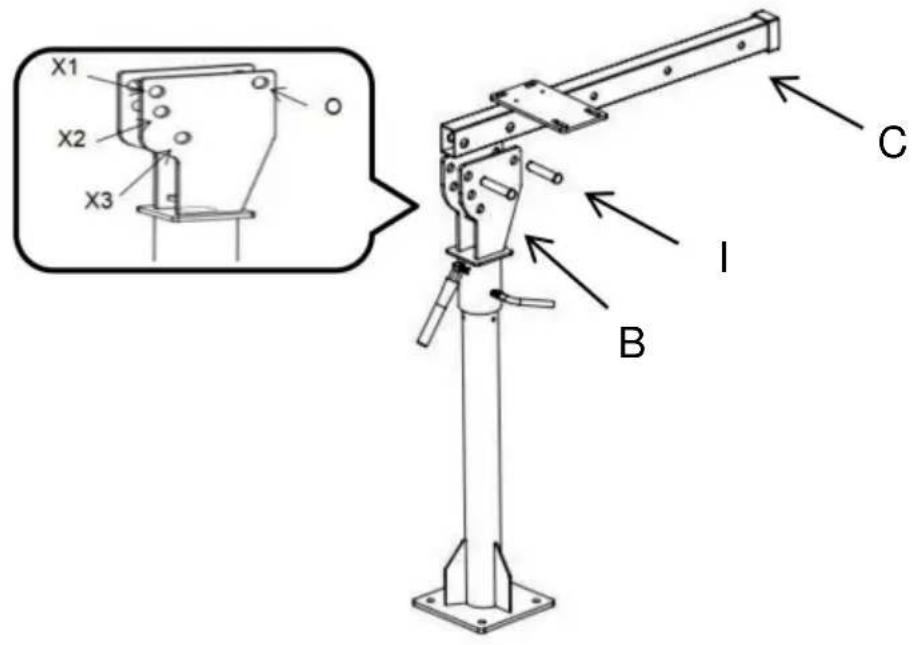

Stap 3: Installeer de beweegbare giek (C). Verbind B en C met twee pennen (I) en Het uiteinde van de pen zit vast in de splitpen.

Let op: De roterende kop (B) heeft drie gaten (X1, X2, X3) voor het aanpassen hoeken.

De beweegbare giek (C) kan rond O draaien om de hoek aan te passen.

X1 X2 X3 C I B

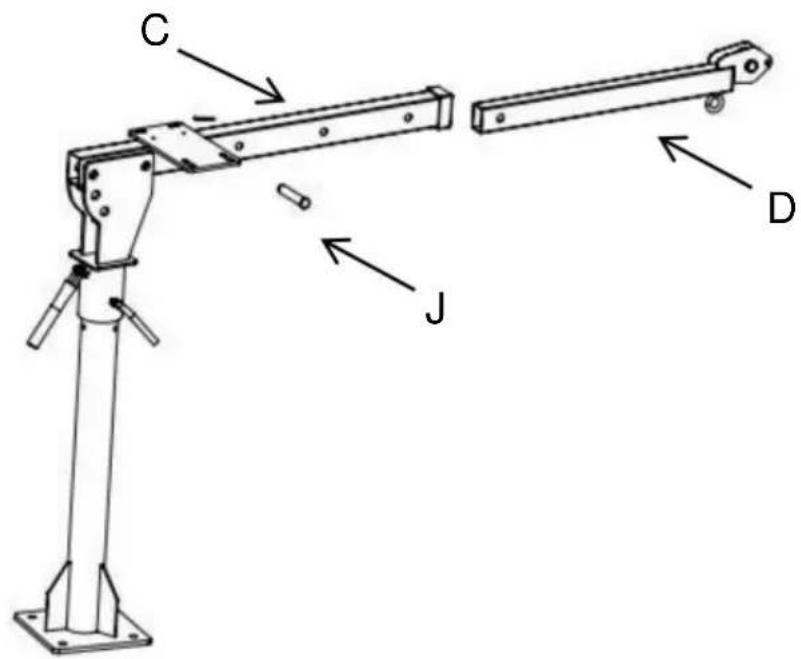

Stap 4: Plaats de telescopische giek (D) in de beweegbare giek (C) en verbinden met een pin (J).

Let op: Voor D zijn er drie verschillende laadposities die aangepast kunnen worden.

C J D

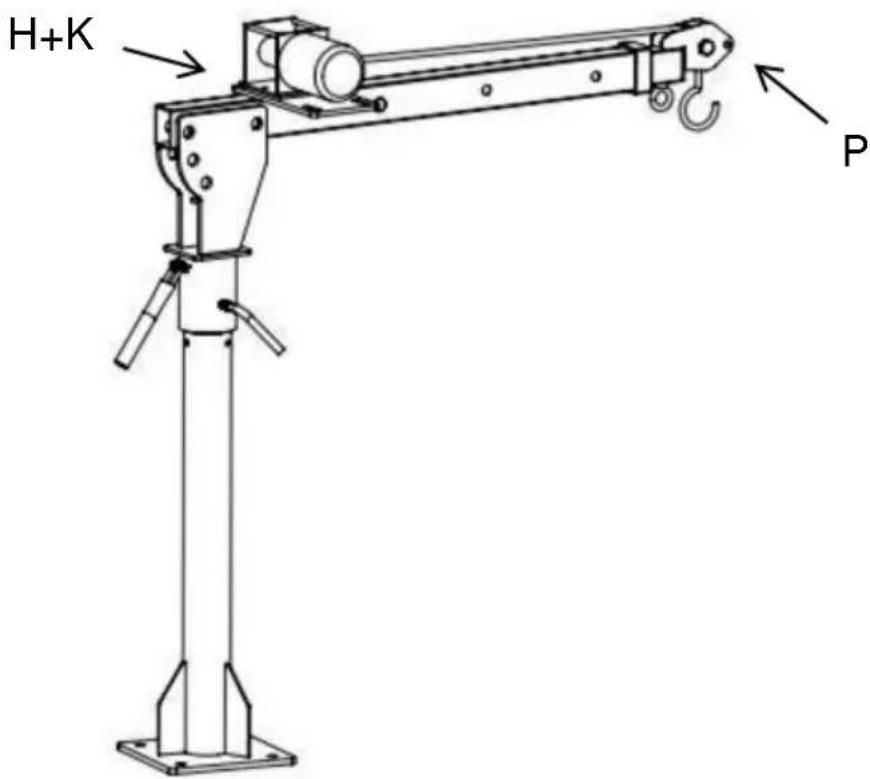

Stap 5: Installeer de elektrische lier en zet deze vast met bouten en moeren (H+K).

Verwijder de limietpen bij P, trek de haak eruit, plaats de draad in de groef van de katrol en plaats de limietpen (E) opnieuw, zoals hieronder weergegeven.

H+K P

Bediening van de elektrische lier:

WAARSCHUWING: De elektrische lier is een zeer krachtige machine. Als deze onveilig of onjuist wordt gebruikt, kan dit leiden tot schade aan eigendommen of persoonlijk letsel.

De verantwoordelijkheid voor de veilige installatie en bediening van de lier en het voorkomen van persoonlijk letsel en materiële schade ligt uiteindelijk bij u, de operator. Er is geen vervanging voor het gebruik van gezond verstand en voorzichtigheid bij het bedienen van een lier.

1. Maximale werklastcapaciteit is op de staalkabellaag die het dichtst bij de trommel zit. Niet overbelasten. Probeer geen langdurige trekbewegingen te maken bij zware lasten.

Overbelasting kan de lier en/of de staalkabel beschadigen en onveilige werkomstandigheden creëren. Voor ladingen boven de 1/2 nominale capaciteit raden we aan om het optionele katrolblok te gebruiken om de staalkabel dubbel te lijnen.

Hierdoor wordt de belasting op de lier en de spanning op de staalkabel verminderd met ongeveer 50%.

1. Controleer staaldraad en apparatuur regelmatig. Een gerafeld staaldraad met
   Gebroken strengen moeten onmiddellijk vervangen worden.
2. Gebruik dikke leren handschoenen bij het hanteren van staaldraad. Laat staaldraad niet
   door je handen glijden.
3. Gebruik nooit een lier met minder dan 5 windingen staaldraad rond de liertrommel.
   omdat de bevestiging van het uiteinde van de staalkabel mogelijk NIET de volledige belasting aankan.
4. Laat de vrijloopkoppeling nooit los als er een last op de lier rust.
5. Bewerk of las geen enkel onderdeel van de lier. Dergelijke wijzigingen kunnen
   de structurele integriteit van de lier verzwakken.
6. Sluit de lier niet aan op 110V AC-huisstroom of 220V-netstroom, omdat de lier
   Er kan een burn-out of een dodelijke shock optreden.
7. Zorg ervoor dat er nooit schokbelastingen op de lier of de staalkabel worden uitgeoefend.
8. De schakelaar moet vrij van vuil en vocht worden gehouden om de werking ervan te garanderen.
   veilige bediening.
9. Kleed u goed. Draag geen losse kleding of sieraden. Beschermende, elektrisch niet-
   geleidende kleding en antislipschoenen zijn
   aanbevolen tijdens het werken. Draag een beperkende haarbedekking om lange
   haar.
10. Gebruik uw lier nooit om mensen op te tillen of te verplaatsen.
11. De lier is primair ontworpen voor intermitterende toepassingen.
12. Blijf tijdens het gebruik uit de buurt van de lier, de staalkabel en de haak.
13. Laat de staalkabel niet in de knoop raken, om schade aan de draad te voorkomen
    touw.
14. Om de kabel te trekken, draait u de koppelingsknop tegen de klok in om deze los te maken en
    trekt u vervolgens de kabel eruit. U moet altijd minstens vijf slagen laten zitten.
    kabel op de spoel om te voorkomen dat de kabel uit de lier wordt getrokken.

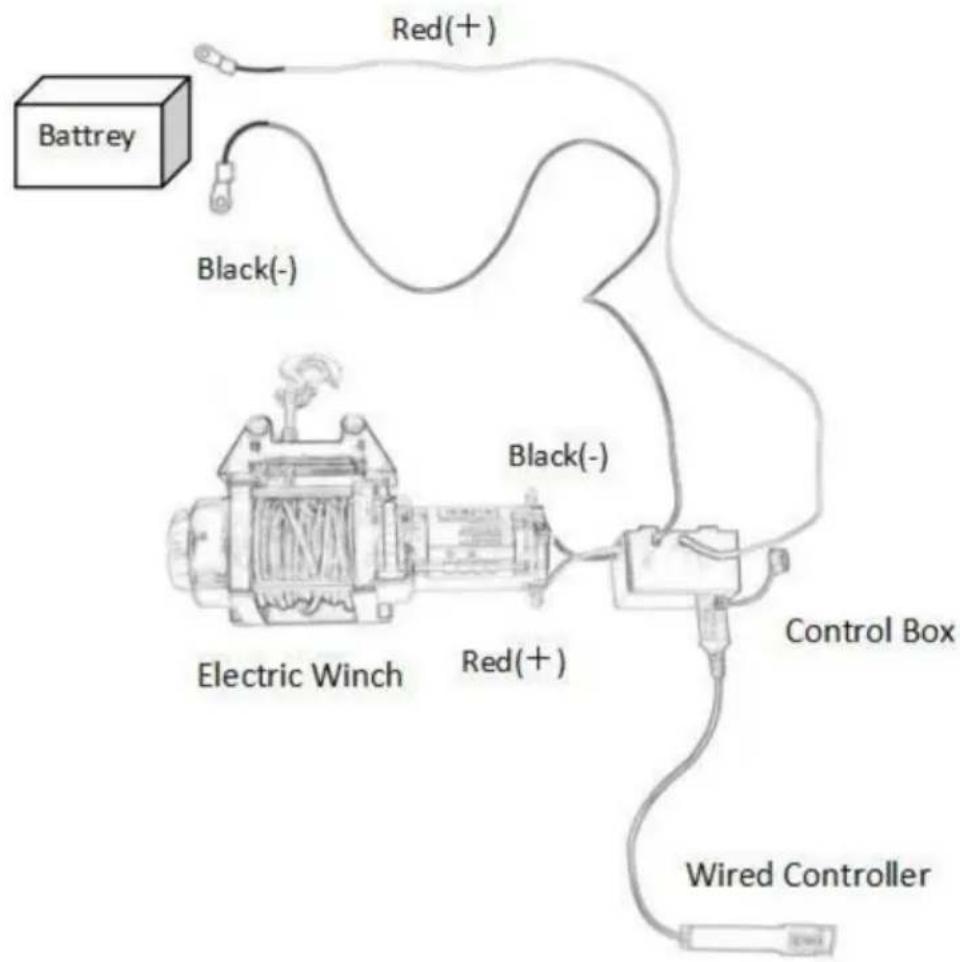

BEDRADING INSTALLATIE

1) Leid de korte rode en zwarte draden naar de motor.
2) Leid de lange rode en zwarte draden naar de accu.
3) Sluit de bekabelde controller aan op de regelkast
4) Controleer of alle bedrading vrij is van scherpe randen en knelpunten.

5) Zet losse bedrading vast met kabelbinders of isolatietape.
6) Laat de schakelaar nooit in het stopcontact zitten als de lier niet in gebruik is.

Red(+) Battrey Black(-) Electric Winch Red(+) Black(-) Control Box Wired Controller

ONDERHOUD

1. Controleer regelmatig de staat van de autolaadkraan.
2. Gebruik de beschadigde kraan niet.

3. Zorg ervoor dat alle componenten in goede staat zijn. Als de kraan of de trekhaak beschadigd raakt door een ongeval of een andere vorm
   Indien er schade wordt geconstateerd, dient deze vervangen te worden.

4. Controleer of alle hardware goed vastzit.

5. Houd de kraan schoon en smeer de bewegende delen regelmatig.

6. Als de staalkabel versleten is of tekenen van slijtage begint te vertonen Als de strengen breken, moeten ze vervangen worden voordat ze opnieuw gebruikt kunnen worden.

Symptomen	Mogelijke oorzaken	Corrigerende maatregelen
De motor draait niet op	1.Schakelaar niet in werking2. Gebroken draden of slechte verbinding3. Beschadigde motor	1. Vervang de schakelaar2. Controleer op slechte verbindingen.3. Vervang of repareer de motor.
De motor draait extreem heet	1. Lange gebruiksperiode2. Overbelasting3. Beschadigde motor	1. Laat de lier afkoelen periodiek.2. Niet overbelasten3. Vervang of repareer de motor
De motor loopt, maar met onvoldoende vermogen of lijn snelheid	1. Zwakke batterij2. Te lange kabel tussen accu en lier.3. Slechte verbinding tussen accu en lier. 4. Beschadigde motor.	1. Laad de batterij op of vervang deze en controleer de laadsysteem2. Houd de lier binnen de afstand die de looddraden toestaan. 3. Controleer de occupolen op corrosie en maak ze schoon als vereist4. Vervang of repareer de motor
De lier loopt achteruit.	1.Draden omgedraaid2. De batterij is verkeerd aangesloten	1. Controleer de bedrading 2. Controleer de batterijaansluitingen
De motor loopt maar de trommel draait niet	Koppeling niet ingeschakeld	Koppeling inschakelen

FCC-informatie: LET

OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een

Digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product dat wel doet schadelijke interferentie veroorzaken bij de radio- of televisieontvangst, die kan worden bepaald door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen Corrigeer de interferentie door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht voor het recyclen van elektrische en elektronische apparaten.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: gebruiksaanwijzing zorgvuldig doornemen
	Draag hoofdbescherming
