Type de produit	Bras de support pour palan électrique
Marque	Vevor
Modèle	HST-750
Capacité de charge maximale	300 kg (bras de 700 mm) ; 150 kg (bras de 1 100 mm)
Rotation	180°
Matériau	Acier
Longueur de bras maximale	1 100 mm
Longueur de bras minimale (recommandée)	700 mm
Composants inclus	Support mural, culbuteur, bras d'extension, biellette de liaison, moulages de verrouillage, boulons (M12x70mm, M12x30mm), goupilles fendues, grande rondelle, manuel
Fonctions principales	Support et rotation pour palan électrique, levage de charges jusqu'à 300 kg
Entretien	Nettoyer avec un chiffon sec, vérifier les vis et connexions, appliquer régulièrement un inhibiteur de rouille
Sécurité	Ne pas se tenir dans le rayon de rotation, ne pas transporter de personnes, vérifier l'état avant chaque utilisation
Installation	Fixation murale avec 8 vis d'expansion non incluses ; mur doit supporter la charge
Compatibilité palan électrique	Position A : 2 200 lb ; Position B : 440 à 1 800 lb
Poids	Non spécifié
Dimensions du colis	Non spécifiées

FOIRE AUX QUESTIONS - HST-750 Vevor

Quelle est la capacité de charge maximale du bras de support HST-750 ?

La capacité maximale est de 300 kg lorsque le bras est réglé à 700 mm, et de 150 kg lorsqu'il est réglé à 1 100 mm.

Le bras de support peut-il pivoter ?

Oui, le culbuteur permet une rotation de 180° pour une flexibilité accrue.

Quels types de palans électriques sont compatibles ?

Pour une charge de 300 kg (bras 700 mm), utilisez un palan de 2 200 lb. Pour 150 kg (bras 1 100 mm), utilisez un palan de 440 à 1 800 lb.

Comment installer le support mural ?

Fixez le support mural avec 8 vis d'expansion (non fournies) sur un mur solide capable de supporter la charge. Utilisez des outils adaptés et suivez les étapes du manuel.

Les vis d'expansion sont-elles incluses ?

Non, les vis d'expansion doivent être achetées séparément. Seuls les boulons M12x70 et M12x30 sont fournis.

Quels sont les consignes de sécurité importantes ?

Ne vous tenez jamais dans le rayon de rotation, ne transportez pas de personnes, vérifiez l'état du produit avant chaque utilisation et assurez-vous que les boulons sont bien serrés.

Comment entretenir le bras de support ?

Nettoyez-le avec un chiffon sec après usage, vérifiez les vis et connexions, et appliquez régulièrement un inhibiteur de rouille pour prolonger sa durée de vie.

Le bras peut-il être utilisé pour soulever des personnes ?

Non, il est strictement interdit de transporter des personnes sur le palan électrique ou le bras de support.

Quelle est la longueur maximale du bras ?

Le bras d'extension permet une longueur maximale de 1 100 mm.

Où puis-je trouver des pièces de rechange ?

La liste des pièces (support mural, culbuteur, etc.) est fournie dans le manuel. Contactez le service après-vente via www.vevor.com/support pour obtenir des pièces.

MODE D'EMPLOI HST-750 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

BRAS DE SUPPORT DE PALAN ELECTRIQUE

Modèle : HST-750

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bras de support pour palan électrique

Modèle : HST-750

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

1. ANERTISSEMENT!

Veuillez lire attentivement ces informations avant d'utiliser le produit pour vous assurer Votre sécurité.

1. Le bras comprend une boucle stable et un support de fondation, doté d'un forte capacité de charge de 300 kg.
2. Le culbuteur peut pivoter à 180 degrés, ce qui permet à la flèche de fonctionner de manière plus flexible avec une large plage de fonctionnement et une efficacité de travail élevée.

3. Lorsque le produit fonctionne ou tourne, personne n'est autorisé à se tenir debout dans le rayon de rotation de ce produit pour éviter les blessures.

4. Le bras pivotant du palan est doté d'une technologie de moulage intégrée et est solide dans le matériau. Et il est durable et pas facile à déformer.

5. La tige Fix peut être fixée directement sur le mur. En raison de la stabilité de la support triangulaire et plaque d'acier épaissie, il est stable pour une efficacité opération.

6. N'utilisez pas l'outil s'il est endommagé pour éviter de graves dommages. défaillance de l'outil.

(1) Vérifiez l'état général du produit avant chaque utilisation.
les fils sont-ils endommagés ? Les soudures sont-elles cassées ? Y a-t-il des lacunes dans les pièces?
(2) Soyez prudent lors du dépannage et résolvez tous les problèmes avant utilisation.

1. Les procédures non spécifiées dans ce manuel doivent être effectuées par personnel qualifié.

2. Il s'agit d'un accessoire du palan électrique. Il est interdit de transporter des personnes sur le palan électrique ou sur ce bras de support

Lisez et suivez les instructions pour une utilisation en toute sécurité. Conservez ce manuel pour référence.

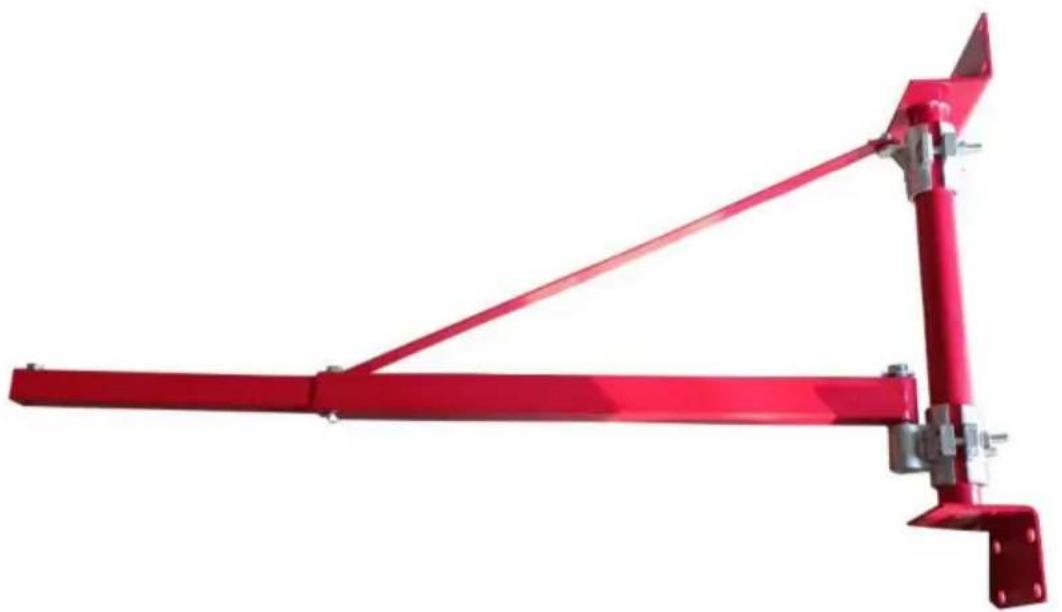

2. Description du produit

Ce bras de support est fabriqué en acier durable avec une forte capacité de charge.

La structure triangulaire stable le rend solide et fiable, et la durée de vie est

long. Fixé par la plaque d'acier épaisse et les boucles, il est fiable à l'usage.

Le bras de support peut pivoter à 180° et la flèche est flexible. Ce monte-charge de garage

Le bras est facile à installer et parfait pour les ateliers, les garages, les centres commerciaux, les quais et autres scènes de levage de marchandises connexes.

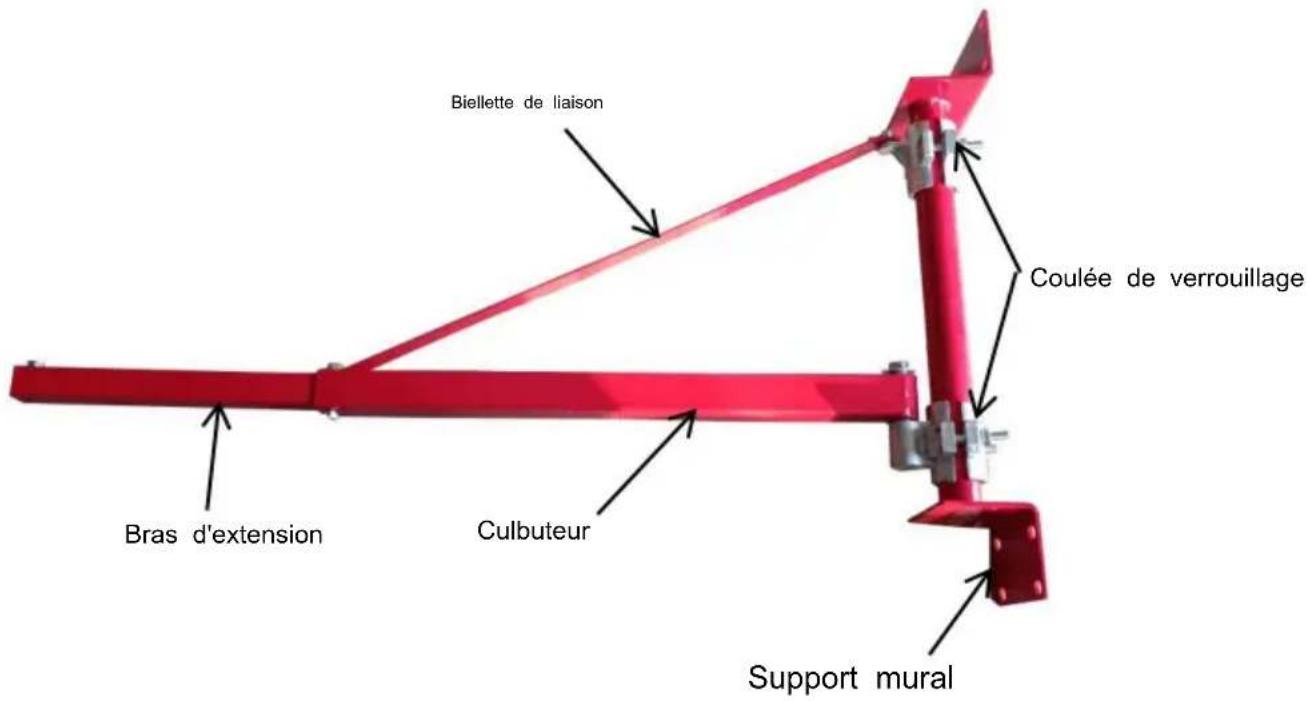

Biellette de liaison Coulée de verrouillage Bras d'extension Culbuteur Support mural

3. Paramètre du produit

1. Nom : Bras de support de palan électrique
2. Modèle : HST-750
3. Charge max.: 300 kg (bras de 700 mm); 150 kg (bras de 1 100 mm)
4. Matériau : acier

5. Rotation : 180^

6. Liste des pièces

Non.	Image	Nom	Quantité
1		Support mural	1
2		Culbuteur	1
3		Bras d'extension	1
4		Biellette de liaison	1
5		Moulage de verrouillage 1	1
6		Moulage de verrouillage 2	2
7		Moulage de verrouillage 3	1
8		Grande rondelle	2
9		Boulons (M12x70mm)	5
10		Boulons (M12x30mm)	1
11		Goupille fendue	2
12		Manuel d'utilisation	1

5. Étapes d'installation

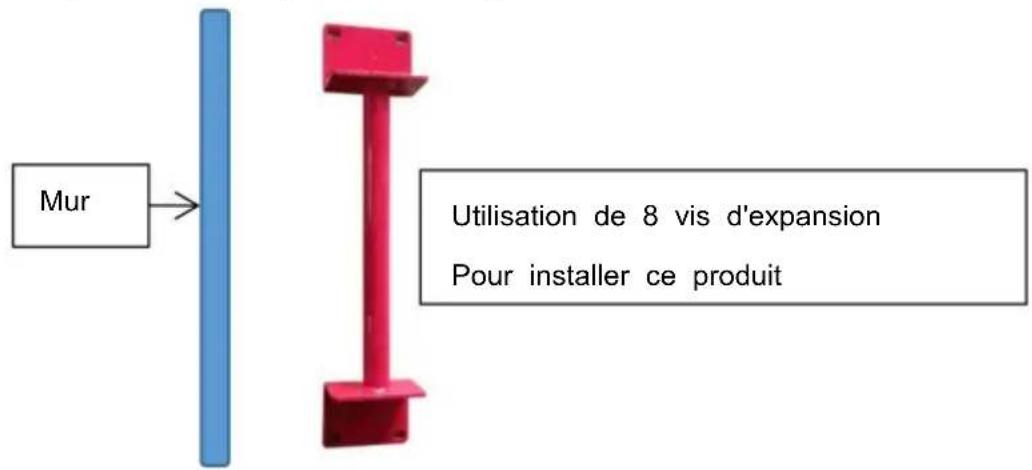

Étape 1 - Installez le support mural sur le mur et fixez-le avec le

vis d'expansion appropriées. Utilisez les bons outils pour assurer le support

le bras est fermement serré. Veuillez noter que les vis d'expansion ne sont pas incluses dans le package et doivent être achetés séparément par le client.

Attention : le mur doit répondre aux exigences de charge!

Mur Utilisation de 8 vis d'expansion Pour installer ce produit

Étape 2 - Installez le « moulage de verrouillage ».

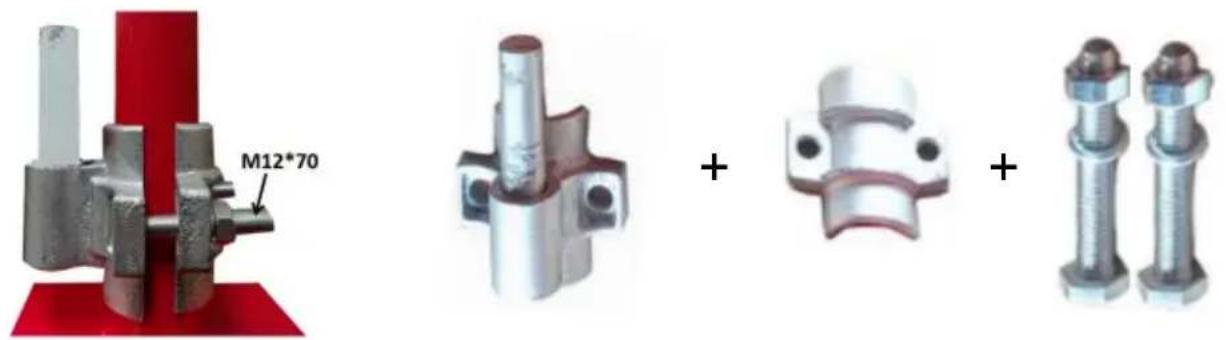

1. Installez le moulage de verrouillage inférieur.

M12*70 + + +

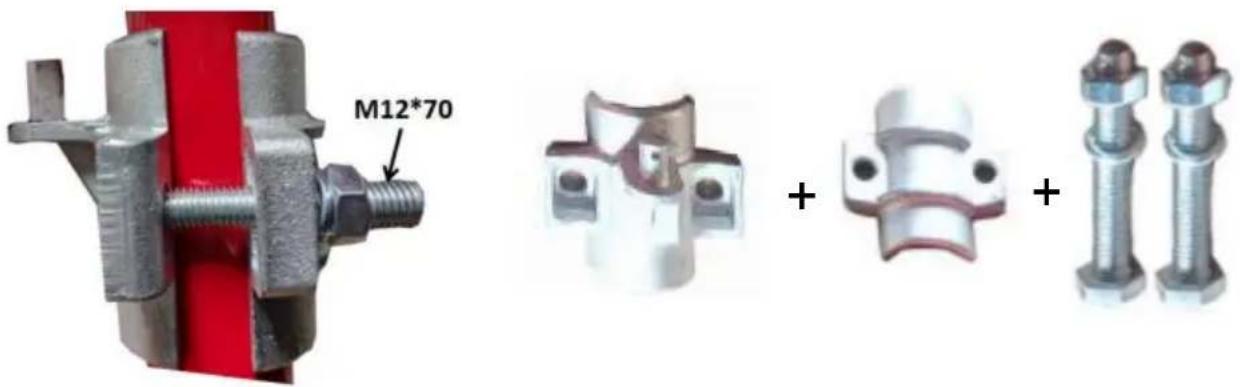

1. Installez le moulage de verrouillage supérieur.

REMARQUE : Ne serrez pas les boulons tant que toutes les pièces ne sont pas installées.

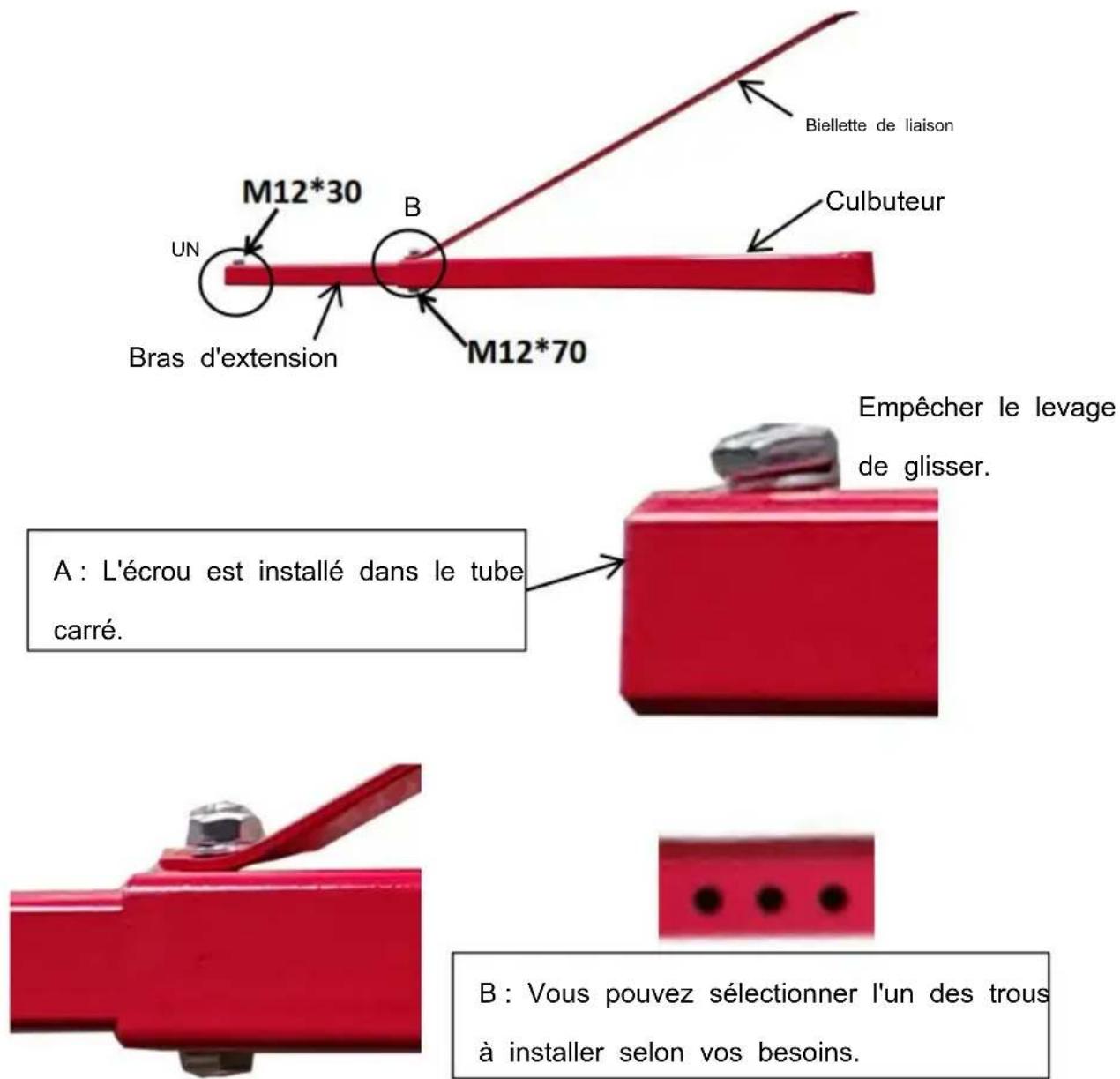

Étape 3 - Installez le « culbuteur + bras d'extension + tige de liaison ». Veuillez vous assurer

les boulons et les écrous sont serrés.

M12*30 UN Bras d'extension B M12*70 Biellette de liaison Culbuteur Empêcher le levage de glisser. A : L'écrou est installé dans le tube carré. B : Vous pouvez sélectionner l'un des trous à installer selon vos besoins.

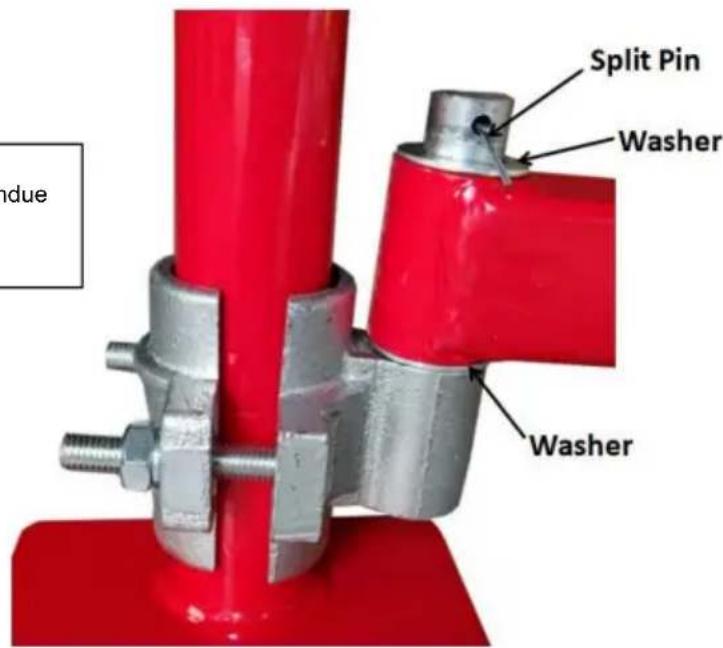

Étape 4 - Placez la grande rondelle dans l'arbre et insérez le culbuteur dans la goupille de verrouillage inférieure, puis installez la grande rondelle et la goupille fendue. Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

Ouvrez l'extrémité de la goupille fendue pour verrouiller la tige de liaison.

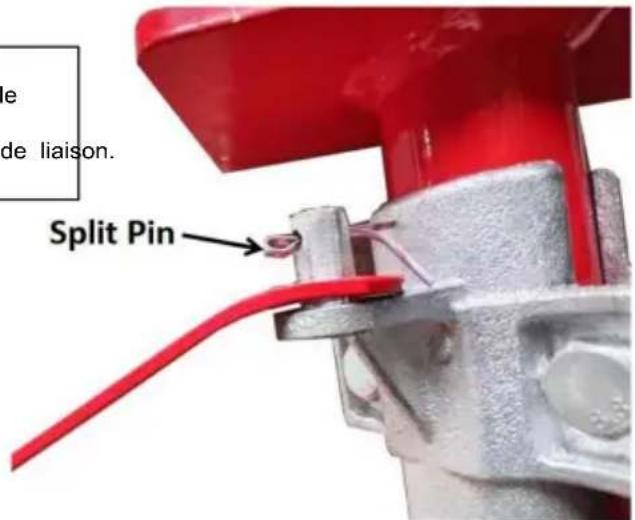

Étape 5 - Insérez le maillon dans la goupille du moulage de verrouillage supérieur, puis installez la goupille fendue.

Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

Ouvrez l'extrémité de la goupille fendue pour verrouiller la tige de liaison.

e de liaison. Split Pin

Étape 6 - Après un réglage approprié, verrouillez tous les boulons et essayez de tourner.

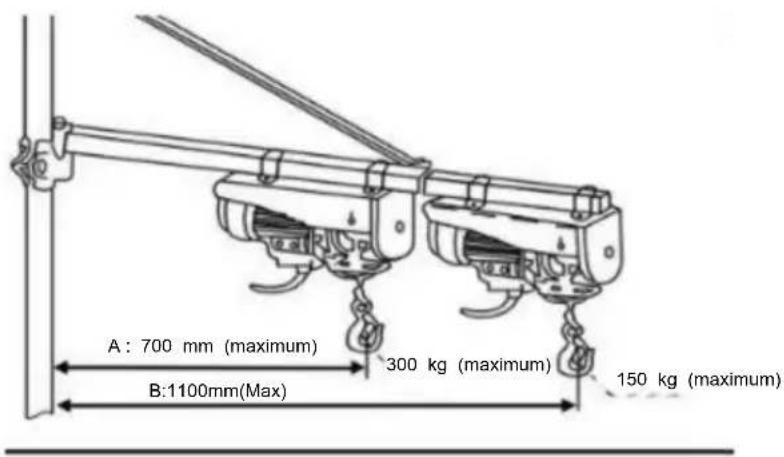

Étape 7 – Installation du palan électrique. Reportez-vous au schéma ci-dessous pour choisir l'emplacement et le palan électrique appropriés pour l'installation.

A: 700 mm (maximum) B:1100mm(Max) 300 kg (maximum) 150 kg (maximum)

Emplacement A : Capacité de charge : Max 300 kg, Bras : Max 700 mm ;

Convient pour palan électrique de 2200 lb

Emplacement B : Capacité de charge : Max150kg, Bras : Max 1100m;

Convient aux palans électriques de 440 à 1 800 lb

6. Guide d'utilisation

1. Déballez et vérifiez qu'il n'y a pas eu de dommages dus au transport.
2. Veuillez suivre les instructions pour limiter la capacité de levage. Plus la
   la flèche indique que plus la capacité de levage est faible.
3. Assurez-vous d'utiliser la tige Fix sur une surface stable et assurez-vous de la stabilité pendant le fonctionnement.

7. Entretien

1. Après utilisation, nettoyez le bras avec un chiffon sec pour éliminer la poussière et les impuretés.
2. Vérifiez les vis et les connexions pour vous assurer qu'elles sont bien serrées.
3. Appliquez régulièrement un inhibiteur de rouille pour prolonger sa durée de vie.
