Type de produit	Balance de comptage de précision
Marque	Vevor
Modèle	JCS-C
Capacité maximale	10 kg
Valeur de division d'affichage	0,1 g
Pesée minimale	2 g
Unités de pesée	kg, g, lb, oz, ct
Alimentation	Adaptateur secteur : 110 V~60 Hz (Amérique du Nord) ou 220-240 V~50 Hz (Europe/Australie)
Fonctions principales	Pesée, comptage, conversion d'unités, tare, mise à zéro, étalonnage utilisateur, réglage de modèle
Plage de mise à zéro	±2 % de la capacité maximale
Plage de tare	2 % à 100 % de la capacité maximale
Protection de surcharge	Affiche « -DE- » au-delà de Max + 9 divisions
Température de fonctionnement	0 °C à +40 °C
Humidité de fonctionnement	< 90 % HR (sans condensation)
Température de stockage	-10 °C à +50 °C
Humidité de stockage	< 70 % HR (sans gel)
Entretien et nettoyage	Nettoyer avec un chiffon doux et alcool si nécessaire ; sécher complètement ; éviter l'humidité
Sécurité	Ne pas surcharger ; utiliser l'adaptateur fourni ; éviter l'eau et les chocs
Pièces détachées et réparabilité	Batterie, cellule de charge, PCB, clavier, affichage remplaçables
Assistance technique	www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN

FOIRE AUX QUESTIONS - JCS-C Vevor

Comment allumer la balance ?

Branchez l'adaptateur secteur ou assurez-vous que la batterie est chargée, puis appuyez sur le bouton marche/arrêt. L'écran affiche '888888' puis la capacité.

Que faire si la balance affiche 'LB' ?

Le voyant 'LB' indique une batterie faible. Rechargez la balance ou remplacez la batterie si elle est défectueuse.

Comment changer l'unité de pesée ?

Appuyez sur la touche UNIT pour basculer entre kg, g, lb, oz et ct. Le changement n'est pas enregistré après extinction.

Comment effectuer un étalonnage utilisateur ?

En mode pesée, appuyez longuement sur CAL (2 secondes). Suivez les instructions : obtenir le zéro, puis placer un poids d'étalonnage. Vous pouvez ajuster la valeur du poids avec les touches PCS et ZERO/TARE.

Pourquoi l'affichage saute-t-il ou ne se stabilise-t-il pas ?

Cela peut être dû à l'humidité, un mauvais contact de la cellule de charge, ou un PCB défectueux. Séchez les composants, vérifiez les connexions, ou remplacez la cellule de charge.

Comment utiliser la fonction de comptage ?

Appuyez sur UNIT jusqu'à allumer le voyant PCS. Sélectionnez la quantité d'échantillonnage (10/20/50/100/200/500) avec CAL, placez les échantillons, puis appuyez sur PCS pour confirmer. La balance affiche alors le nombre de pièces.

Quelle est la capacité maximale de la balance ?

La capacité maximale est de 10 kg avec une division d'affichage de 0,1 g.

Comment régler la luminosité de l'écran ?

Accédez au mode paramètres (appuyez sur ZERO/TARE lors de la mise sous tension). Utilisez les touches pour naviguer jusqu'à l'option C (luminosité). Choisissez 1 (faible), 2 (moyen) ou 3 (élevé).

Que faire si une touche ne fonctionne pas ?

Vérifiez si la touche est coincée ou ne revient pas. Nettoyez le clavier, ou remplacez-le si corrodé. Un court-circuit sur le PCB peut également être en cause.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI JCS-C Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Balance de comptage MANUEL D'UTILISATION

Modèle: JCS-C

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel

A. Affichage de mise sous tension

1. La balance de précision JCS-C bénéficie d'une qualité industrielle exceptionnelle et de concepts de conception innovants pour le comptage de la production SMT. Elle offre des performances exceptionnelles et peut répondre à une variété d'exigences de travail dans différents environnements. Ce produit sert de balance de pesage, de comptage et de formule pour une utilisation dans les usines et les laboratoires. Il est destiné à un usage non commercial.
2. Plusieurs unités de pesage : kg, grammes, lb, onces, carats et autres unités (pesage personnalisées sont disponibles.
3. Micro-pesée améliorée pour des ajouts d'échantillons précis : Utilisant la dernière technologie de traitement numérique, elle maintient la stabilité de la lecture tout en améliorant considérablement la vitesse de réponse pour les micro-ajouts. Cela garantit la cohérence entre l'échantillon ajouté et la lecture de balance.
4. Réglage automatique de la stabilité du zéro : les changements environnementaux peuvent entraîner une dérive du zéro sur l'affichage. Le réglage automatique de la stabilité du zéro garantit que la balance maintient la pesée à partir de la valeur de pesée minimale, même en cas de fluctuations environnementales mineures.

B. Affichage de mise sous tension

1. Affichez « 888888 » pendant 1 seconde.	2. Affichez les spécifications comme « 3000,1 » pendant 0,5 seconde.
3. Afficher la tension.	4. Retour à zéro.
Weight Window	Weight Window
dc-7.4	0.000

C. Fonctions communes

1. Claviers (4 au total) :

3. Fonctions simples :

(1) Plage de mise à zéro : ±2 %.
(2) Plage de tare : 2 % à 100 %. Lorsque vous utilisez la fonction 【ZERO/TARE】, elle fonctionne comme une mise à zéro dans la plage de mise à zéro, sinon, et effectue la tare.
(3) Fonction par défaut : pesée simple, mais peut également être commutée sur fonction ou le réglage souhaité selon les besoins.
(4) Surcharge : lorsque 100 % FS + 9 jours sont dépassés, il affiche 【-DE-】.
(5) Comptage : lorsqu'il dépasse 999999, il affiche【——】。
(6) Basse tension :

En dessous de 3,55 V, il affiche en continu la valeur de tension.

Au-dessus de 3,55 V mais en dessous de 3,65 V, cela indique par intermittence une basse tension.

(7) Lors de l'affichage des codes internes après le démarrage, il demande un recalibrage ou un entretien.

3. Voyants lumineux

4. Conversion d'unités

Appuyez sur la touche【UNIT】pour basculer entre les unités Kg/g/Lb/oz/ct ; le changement d'unité n'est pas enregistré.

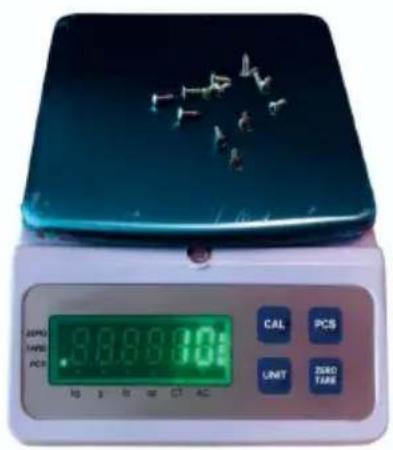

5. Fonction de comptage

25MP TAPE PCS 3.000000 CAL PCS UNIT ZERO TAPE

①

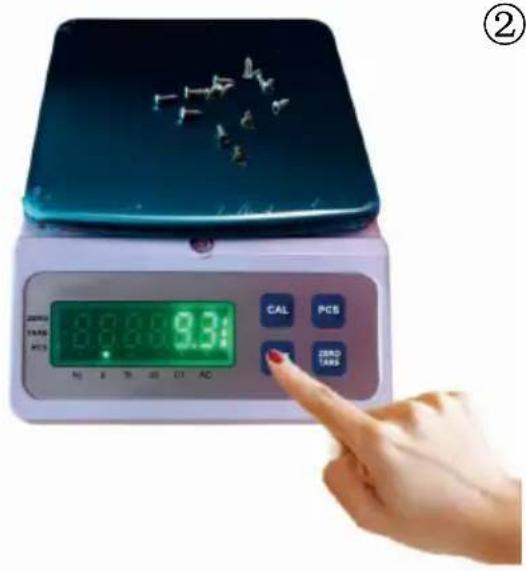

2000 TARS PCS 0.000 9.3: CAL PCS ZERO TARS ②

②

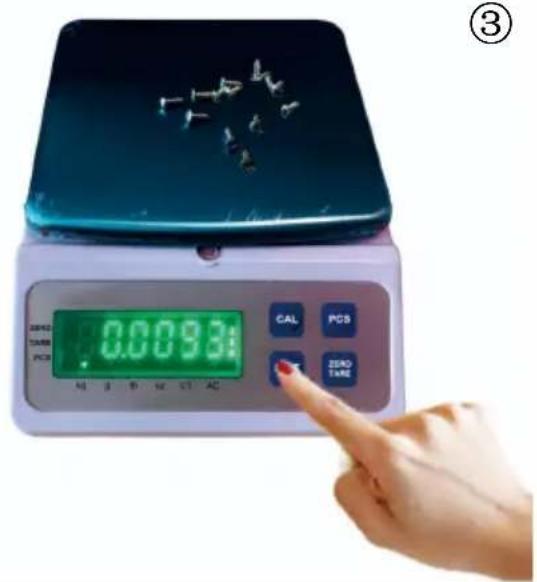

3 0.0098: CAL PCS ZERO TARE PCS SI B U CT AC

③

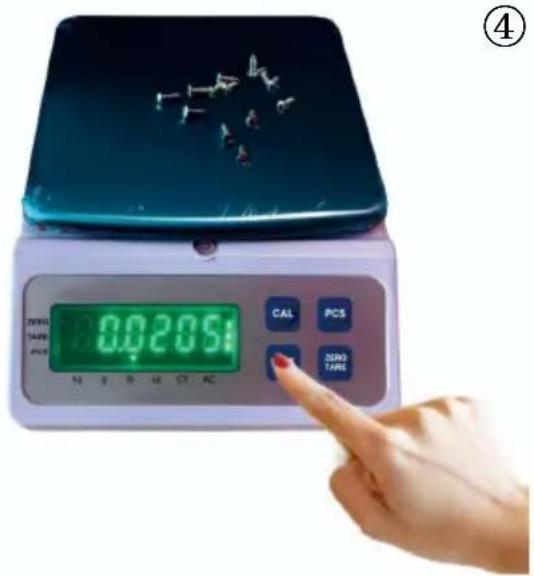

2000 TARE PCS 0.0205: CAL PCS ZERO TARE N P B G CT AC

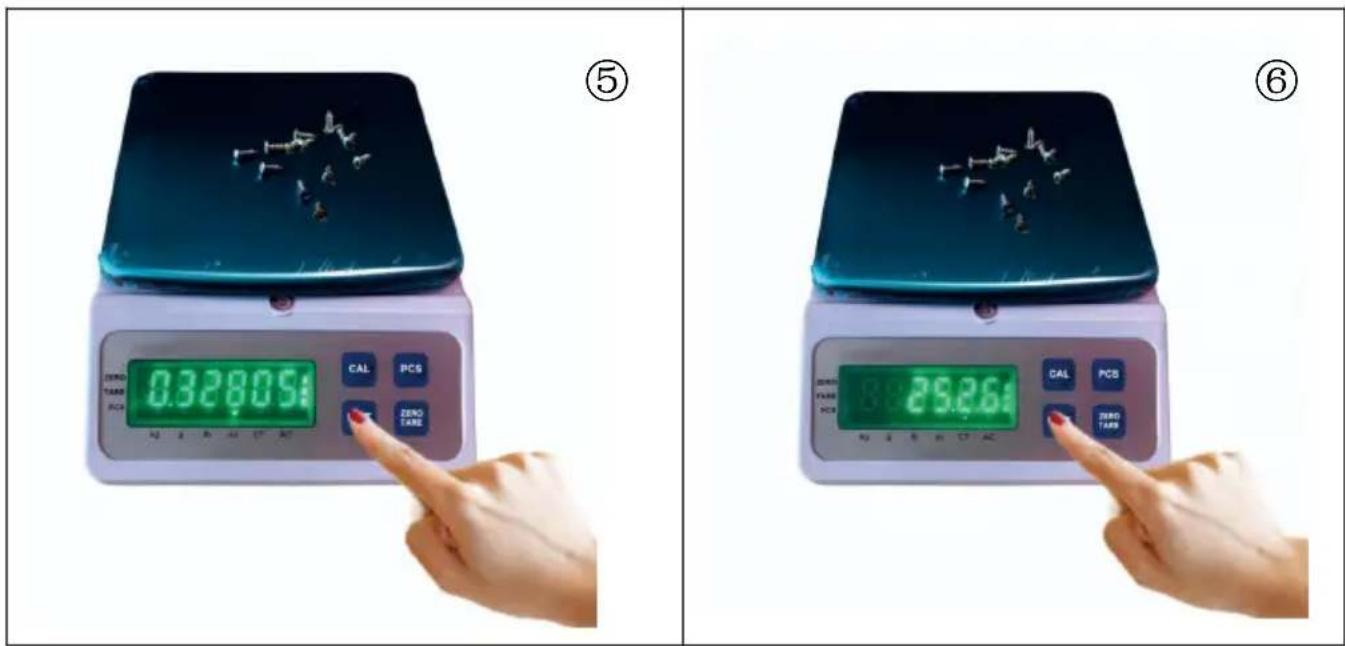

⑤ 0.32805 CAL PCS ZERO TA## ⑥ 29.261 CAL PCS ZERO TA##

(2) Si l'échantillonnage a été effectué précédemment, appuyer sur la touche【UNIT】 permet de passer directement en mode comptage.

A. Pour rééchantillonner si nécessaire, appuyez longuement sur la touche 【PCS】 pour resélectionner la quantité d'échantillonnage.

B. Pendant le comptage, appuyer sur la touche 【UNIT】 permet de sortir. (2) Si aucun échantillonnage n'a été effectué auparavant, appuyez sur la touche 【UNIT】 jusqu'à ce que le voyant PCS s'allume pour accéder au mode de sélection de la quantité d'échantillonnage :

Weight Window SP XXX

C. Appuyez sur la touche 【CAL】 pour choisir une valeur de quantité de 10/20/50/100/200/500, placez l'objet, appuyez sur la touche 【PCS】 pour confirmer et passez à l'étape suivante.

D. Lors de la sélection de la quantité d'échantillonnage, vous pouvez appuyer sur la touche 【UNIT】 pour quitter.

Remarque : si le poids est nul ou négatif, il affichera 【-Erro-】 et reviendra à la sélection de la quantité d'échantillonnage.

Si le poids unique est inférieur à 50 % de la valeur de division de la balan affichera 【-SLAC-】 avant d'entrer en mode de comptage.

Si le poids échantillonné est inférieur à 40 valeurs de division de la balance affichera 【-CSL-】 avant d'entrer en mode de comptage.

D. Étalonnage par l'utilisateur

1. Accéder à l'étalonnage utilisateur :

En mode pesée, appuyez longuement sur la touche 【CAL】 pendant 2

secondes pour accéder à

Weight Window

-CAL-

'étalonnage utilisateur, affichant :

1. Obtenir le point zéro d'étalonnage :

affichage :

Weight Window

0.00

Après avoir obtenu le point zéro, appuyez sur n'importe quelle touche pour passer à l'étape suivante.

3、Choisissez la valeur du poids d'étalonnage, avec un affichage clignotant du poids d'étalonnage

A. Si aucun changement dans la valeur du poids d'étalonnage n'est nécessaire, appuyez une fois sur n'importe quelle touche, affichant le poids, placez le poids d'étalonnage, appuyez sur la touche【ZERO/TARE】 pour terminer l'étalonnage.

B. Si une modification de la valeur du poids d'étalonnage est nécessaire :

v. Appuyez sur la touche【PCS】pour déplacer les chiffres (en commençant par le chiffre le plus élevé), le chiffre actuellement modifié clignotant.

vi. Appuyez sur la touche 【ZERO/TARE】 pour modifier la valeur numérique actuelle (en passant de 0 à 9).

vii. Appuyez sur la touche 【UNIT】 pour confirmer la valeur du poids d'étalonnage et afficher la valeur entière du poids d'étalonnage en clignotant.

viii. Après avoir confirmé la valeur du poids d'étalonnage, placez le poids d'étalonnage et appuyez sur la touche 【 ZERO/TARE 】 pour terminer l'étalonnage.

E. Mode Paramètres

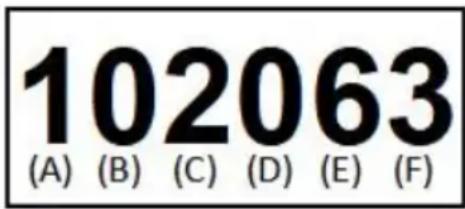

Appuyez sur la touche 【ZERO/TARE】 lors de la mise sous tension pour accéder au mode de réglage, affichant XXXXXX (par défaut 102063).

• Utilisez la touche 【PCS】 pour déplacer les chiffres (en commençant par le chiffre le plus élevé), le chiffre actuellement modifié clignotant.
• Utilisez la touche 【ZERO/TARE】 pour modifier la valeur numérique actuelle (en passant de 0 à 9).
• Appuyez sur la touche 【UNIT】 pour confirmer et revenir à la pesée.

(1) L'option C représente les paramètres de luminosité (plage : 1 à 3), la valeur défaut est 2 :

LED : 1 - Le plus bas, 2 - Moyen, 3 - Le plus haut.

(2) L'option D représente la plage de suivi zéro (plage : 0\~9), la valeur par défa est 1 :

a) Plage de suivi du zéro = (valeur D) × 0,5d.

b) Par exemple, 0 représente auto, 1 représente 0,5d, 2 représente 1d, et ainsi de suite.

(3) L'option E représente la plage de compensation linéaire, la valeur par défaut est 0 :

a) 1\~9 représente 1\~9d.

(4) L'option F représente l'unité par défaut à la mise sous tension (plage 1 à 3), valeur par défaut est cohérente avec le paramètre du modèle :

a) 1 représente l'unité par défaut : kg.
b) 2 représente l'unité par défaut : Lb.
c) 3 représente l'unité par défaut : g.
d) 4 représente l'unité par défaut : oz.
e) 5 représente l'unité par défaut : ct.

Note:

- Si le point décimal du poids est >= 3 chiffres et que l'unité est définie sur g dans les paramètres du modèle, le passage à kg/Lb est inefficace (les

commutateurs par défaut utilisent plus de 5 décimales).

- Après avoir modifié le modèle, l'unité par défaut devient cohérente avec le paramètre d'unité du modèle. Par exemple, si le modèle a été défini sur kg et que l'unité par défaut à la mise sous tension a été définie su mais que l'unité a été modifiée sur g pendant le changement de modèle l'unité par défaut à la mise sous tension devient g.

F. Mode de réglage du modèle

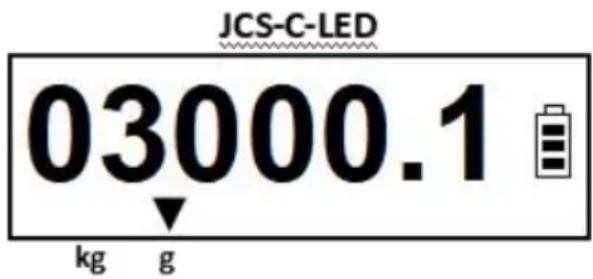

Appuyez sur les touches 【CAL】 + 【UNIT】 lors de la mise sous tension pour accéder au mode de réglage du modèle, affichant (par défaut 03000.1).

JCS-C-LED 03000.1 kg g

Ceci représente le modèle comme suit : Valeur de pesée maximale de 3000 1 décimale, valeur de division de 1, unité en g.

Utilisez la touche 【PCS】 pour déplacer les chiffres (du 6e au 2e chiffre), en sélectionnant le point décimal, la valeur de division (chiffre le plus à droite) et l'unité.

Utilisez la touche 【ZÉRO/TARE】 pour modifier les chiffres, les décimales, la valeur de division et l'unité.

Utilisez la touche 【UNIT】 pour confirmer les modifications et revenir à la pesée.

1. Modifier la valeur de pesée maximale :

Utilisez la touche 【PCS】 pour déplacer les chiffres (du 6e chiffre au 2e chiffre) et utilisez la touche 【ZERO/TARE】 pour mettre à jour les chiffres.

1. Modifier la valeur de division :

Utilisez la touche 【PCS】 pour passer au 1er chiffre (chiffre le plus à droite) et utilisez la touche 【ZERO/TARE】 pour changer les valeurs de division (1/2/5).

1. Changer les décimales :

Utilisez la touche 【PCS】 pour passer au point décimal clignotant et utilisez la touche 【ZERO/TARE】 pour basculer entre 0 et 5 décimales.

1. Changer l'unité pour le modèle :

Utilisez la touche 【PCS】 pour passer au symbole d'unité clignotant et utilisez la touche 【ZERO/TARE】 pour basculer entre Kg/g.

G. Performances métrologiques :

Caractéristiques	Valeur de division d'étalonnage (e)	Afficher la valeur de division (d=e)	Pesée maximale (Max)	Pesée minimale (Min 20e)	Plage de mise à zéro ( ± 2 % max.)	Plage de tare (+100% Max)	Limite d'affichage (Max+9E)
10kg	0,1 g	0,1 g	10kg	2g	± 200g	+10kg	10000.9

H. Choix de la source d'alimentation :

1. Prise Amérique du Nord : AC110V 60Hz
2. Prise européenne : AC220-240V 50Hz
3. Prise australienne : AC220-240V 50Hz

I. Exigences environnementales :

Humidité : Humidité relative ne dépassant pas 90 %

Température : Température de stockage -10°C à +50°C

Température de fonctionnement 0°C à +40°C

Humidité : Humidité de stockage < 70 % HR (sans gel)

Humidité de fonctionnement < 90 % HR (sans condensation)

J. Dépannage courant :

No n	INQUIÉTER	MOYENS	RAISON	CONSEILLER
1	Allumer, afficher « LB » et l'alarme	BATTERIE FAIBLE (ALIMENTATION)	Batterie sans alimentation	RECHARGEMENT
			Batterie cassée	changer la batterie
2	Allumez, affichez « ED »	ERREUR DE PESÉE	ÉTANCHÉITÉ DE LA LIGNE DE CELLULE DE CHARGE - OFF	RE-FERMETURE
			CELLULE DE CHARGE EN CONTACT AVEC	VÉRIFICATION
			QUELQUE CHOSE
			CELLULE DE CHARGE CASSÉE	CHANGER LA CELLULE DE CHARGE
			PCB CASSÉ	CHANGER LE PCB
3	Allumez, comptez les sauts	Le numéro de la fenêtre de poids change, impossible de peser	trop MOUILLÉ	SÉCHER le PCB et la cellule de charge
			TROP RESISTANT	démontez le PCB en utilisant d'abord un nettoyant à l'alcool, puis séchez-le
			CELLULE DE CHARGE EN CONTACT AVEC QUELQUE CHOSE	VÉRIFICATION
			ÉTANCHÉITÉ DE LA LIGNE DE CELLULE DE CHARGE - OFF	RE-FERMETURE
			CELLULE DE CHARGE CASSÉE	CHANGER LA CELLULE DE CHARGE
			PCB CASSÉ	CHANGER LE PCB
4	Lors de la charge le comptage	Le numéro de la fenêtre de poids change, impossible de charger	Adaptateur	changer l'adaptateur
5	Digital 8 n'est pas au complet	Digital 8 n'est pas complet, ou moins	court-circuit électronique	en utilisant un fil isolé caoutchouc reliant ensemble
			LED cassée	changer la LED
			Disque cassé	changer le panneau d'affichage
6	la clé ne fonctionne pas	appuyer sur la touche ne peut pas fonctionner	la clé est coincée	vérification
			la clé ne peut pas revenir en arrière	changer la clé
			court-circuit du circuit électronique de la clé	en utilisant un fil isolé caoutchouc reliant ensemble
			PCB CASSÉ	CHANGER LE PCB
			CORROSION DU CLAVIER	CHANGER LE CLAVIER
7	AUCUN POIDS	aucun poids	la ligne de cellule de charge et le lien PCE sont rompus	vérification
			ÉTANCHÉITÉ DE LA	RE-FERMETURE
			LIGNE DE CELLULE DE CHARGE - OFF
			CELLULE DE CHARGE CASSÉE	CHANGER LA CELLULE DE CHARGE
			PCB CASSÉ	CHANGER LE PCB
8	ne peut pas allumer	appuyez sur le bouton marche/arrêt, impossible d'allumer	le bouton marche/arrêt est cassé	CHANGER LE BOUTON MARCHE/ARRÊT
			VÉRIFIEZ QUE LA PUISSANCE DE LA BATTERIE EST ASSEZ ÉLEVÉE	BASSE TENSION, RECHARGE
				BATTERIE CASSÉE CHANGEZ-LA, V<5,6 V
			PCB CASSÉ	CHANGER LE PCB
9	quand on allume DI DI DI le son e tout le temps	quand on allume DI DI DI son tout temps	VÉRIFIEZ QUE LA PUISSANCE DE LA BATTERIE EST ASSEZ ÉLEVÉE	BASSE TENSION, RECHARGE
				BATTERIE CASSÉE CHANGEZ-LA, V<5,6V
			PCB CASSÉ	CHANGER LE PCB
10	allume le son normalement, mais pas de mots	allume le son normalement, mais pas de mots	vérifier que le lien ent le panneau d'affichage et le PCB est ok	éteindre, relier le lien d'panneau d'affichage
			panneau d'affichage cassé	changer le panneau d'affichage
11	Allume l'émission « 8 » tout le tem	lorsque la balance est allumée, toutes les fenêtres affichent 8, impossible de peser, et le bruit est normal	vérifier que le lien ent le panneau d'affichage et le PCB est ok	éteindre, relier le lien d'panneau d'affichage
			panneau d'affichage cassé	changer le panneau d'affichage
12	ne peut pas recharger	Lors de la charge le voyant CA fonctionne, mais ne peut pas charger	Adaptateur	changer l'adaptateur
			Batterie cassée	changer la batterie
		Lorsque le voyant de charge CA ne fonctionne pas,	adaptateur	changer l'adaptateur
			adaptateur de prise	démonter la recharge
			connexion de charge cassée	changer la partie de connexion

		la connexion de charge au lien PCB est désactivée	re-scellage
		PCB CASSÉ	CHANGER LE PCB
		Batterie cassée	changer la batterie

	Articles	Description
1	Territoire de vente	Amérique du Nord
2	Nom	Échelle de comptage
3	Modèle	JCS-C
4	Paramètre	Puissance nominale : 110 V CA/60 Hz, capacité : 10 kg, divisio g

	Articles	Description
1	Territoire de vente	Europe
2	Nom	Échelle de comptage
3	Modèle	JCS-C
4	Paramètre	Puissance nominale : 220-240 V CA/50 Hz, capacité : 10 kg, division : 0,1 g

	Articles	Description
1	Territoire de vente	Australie
2	Nom	Échelle de comptage
3	Modèle	JCS-C
4	Paramètre	Puissance nominale : 220-240 V CA/50 Hz, capacité : 10 kg, division : 0,1 g

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Assistance technique et certificat de garantie électronique
