Produkttyp	Precisionsräkningsvåg
Märke	Vevor
Modell	JCS-C
Maximal kapacitet	10 kg
Displayindelningens värde	0,1 g
Minsta vägning	2 g
Vägenheter	kg, g, lb, oz, ct
Strömförsörjning	Nätadapter: 110 V~60 Hz (Nordamerika) eller 220-240 V~50 Hz (Europa/Australien)
Huvudfunktioner	Vägning, räkning, enhetsomvandling, tara, nollställning, användarkalibrering, modellinställning
Nollställningsområde	±2 % av maximal kapacitet
Tärningsområde	2 % till 100 % av maximal kapacitet
Överbelastningsskydd	Visar « -DE- » över Max + 9 divisioner
Driftstemperatur	0 °C till +40 °C
Driftfuktighet	< 90 % RF (utan kondens)
Förvaringstemperatur	-10 °C till +50 °C
Förvaringsfuktighet	< 70 % RF (utan frost)
Underhåll och rengöring	Rengör med en mjuk trasa och alkohol vid behov; torka ordentligt; undvik fukt
Säkerhet	Överbelasta inte; använd medföljande adapter; undvik vatten och stötar
Reservdelar och reparerbarhet	Batteri, lastcell, PCB, tangentbord, display utbytbara
Teknisk support	www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN

Vanliga frågor - JCS-C Vevor

Hur slår man på vågen?

Anslut nätadaptern eller se till att batteriet är laddat, tryck sedan på på/av-knappen. Displayen visar '888888' och därefter kapaciteten.

Vad gör man om vågen visar 'LB'?

Indikatorn 'LB' indikerar svagt batteri. Ladda vågen eller byt batteri om det är defekt.

Hur ändrar man vägenheten?

Tryck på UNIT-knappen för att växla mellan kg, g, lb, oz och ct. Ändringen sparas inte efter avstängning.

Hur utför man användarkalibrering?

I vägningsläge, tryck och håll CAL i 2 sekunder. Följ instruktionerna: nollställ, placera sedan en kalibreringsvikt. Du kan justera viktvärdet med knapparna PCS och ZERO/TARE.

Varför hoppar displayen eller stabiliseras inte?

Detta kan bero på fukt, dålig kontakt i lastcellen, eller en defekt PCB. Torka komponenterna, kontrollera anslutningarna, eller byt lastcellen.

Hur använder man räkningsfunktionen?

Tryck på UNIT tills PCS-indikatorn tänds. Välj provmängd (10/20/50/100/200/500) med CAL, placera proven, tryck sedan på PCS för att bekräfta. Vågen visar då antalet delar.

Vad är vågens maximala kapacitet?

Den maximala kapaciteten är 10 kg med en displayindelning på 0,1 g.

Hur justerar man skärmens ljusstyrka?

Gå till inställningsläget (tryck på ZERO/TARE vid uppstart). Använd knapparna för att navigera till alternativ C (ljusstyrka). Välj 1 (låg), 2 (medel) eller 3 (hög).

Vad gör man om en knapp inte fungerar?

Kontrollera om knappen är fast eller inte återgår. Rengör tangentbordet, eller byt ut det om det är korroderat. En kortslutning på PCB kan också vara orsaken.

Var hittar man teknisk support och garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING JCS-C Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Räknevåg ANVÄNDARHANDBOK

Modell: JCS-C

(Bilden är endast för referens, se det faktiska objektet)

1. Precisionsvägen JCS-C har exceptionell industriell kvalitet och innovativa designkoncept för SMT-produktionsräkning. Den erbjuder enastående prestanda och kan uppfylla en mängd olika arbetskrav i olika miljöer. Denna produkt fungera som en vägnings-, räknings- och formelvåg för användning i fabriker och laboratorier. Den är avsedd för icke-kommersiell användning.

2. Flera vägningsenheter: Kg, gram, lb, ounces, karat och andra anpassade vägningsenheter är tillgängliga.

3. Förbättrad mikrovägning för exakta provtillägg: Genom att använda den senaste digitala bearbetningstekniken bibehåller den stabilitet vid avläsning samtidigt som responshastigheten för mikrotillägg förbättras avsevärt. Detta säkerställer överensstämmelse mellan det tillsatta provet och vägens avläsning.

4. Automatisk nollstabilitetsinställning: Miljöförändringar kan orsaka nolldrift i displayen. Den automatiska nollstabilitetsinställningen säkerställer att vägen bibehåller vägningen från det lägsta vägningsvärdet även vid mindre miljöfluktuationer.

B. Sätt på skärmen

1. Visa "888888" i 1 sekund.	2. Visa specifikationer som "3000.1" 0,5 sekunder.
3. Displayspänning.	4. Återgå till noll.

C. Gemensamma funktioner

1. Knappsatser (4 totalt):

(1) Nollställningsområde: ±2%.
(2) Taraintervall: 2%\~100%. När du använder g【ZERO/TARE】 fungerar den som nollställning inom nollinställningsområdet, annars tar den.
(3) Standardfunktion: Enkel vägning, men kan även växlas till önskad funktion eller inställning efter behov.
(4) Överbelastning: När 100%FS + 9d överskrids visar den [-DE-]。
(5) Räkning: När 999999 överskrids visas【——】。
(6) Lågspänning:

Under 3,55V visar den kontinuerligt spänningsvärdet.

Över 3,55V men under 3,65V indikerar det intermittent låg spänning.

(7) När interna koder visas efter start, uppmanas den om kalibrering eller service

3. Indikeringslampor

Tryck på knappen 【ENHET】 för att växla mellan Kg/g/Lb/oz/ct enheter; enhetsändringen sparas inte.

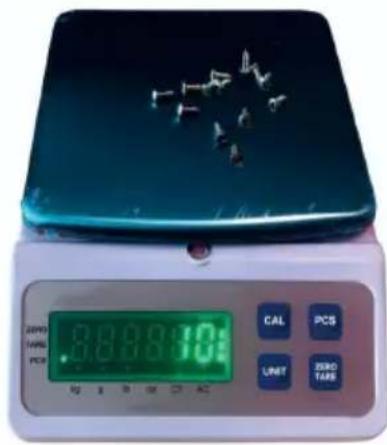

5. Räknefunktion

(8) Om provtagning har gjorts tidigare, kan du direkt växla till räkneläge genom a

trycka på knappen 【ENHET】.

A. För att omsampla om det behövs, tryck länge på tangenten 【PCS】 för att välja om provtagningskvantiteten.
B. Medan du räknar, trycker du på knappen 【ENHET】 för att avsluta.

(2) Om ingen tidigare provtagning har gjorts, tryck på knappen 【ENHET】 tills PCS-indikatorlampan lyser för att gå in i läget för val av provtagningskvantitet:

1. Tryck på tangenten 【 CAL 】 för att välja ett kvantitetsvärde på 10/20/50/100/200/500, placera objektet, tryck på tangenten 【 PCS 】 för att bekräfta och fortsätt till nästa steg.
   P. Under valet av provmängd kan du trycka på knappen 【ENHET】 för att avsluta.

Obs: Om vikten är noll eller negativ kommer den att visa 【-Erro-】 och återgå till urvalet av provkvantitet.

Om den enskilda vikten är mindre än 50 % av vågdelningsvärdet kommer de att visa 【-SLAC-】 innan den går in i räkneläget.

Om den provade vikten är mindre än 40 skaldelningsvärden, visas 【-CSL-】 innan den går in i räkneläget.

D. Användarkalibrering

1. Få åtkomst till användarkalibrering:

I vägningsläge, tryck länge på knappen 【CAL】 i 2 sekunder för att komma åt användarkalibrering, vilket visar Weight Window

Efter att ha erhållit nollpunkten, tryck på valfri tangent fortsätt till nästa steg. 3、Välj kalibreringsviktsvärde, med en blinkande visning av kalibreringsvikten

A. Om ingen ändring av kalibreringsviktsvärdet behövs, tryck på valfri knapp en gång, visa vikten, placera kalibreringsvikten, tryck på knappen 【NOLL/TARE】 för att slutföra kalibreringen.

B. Om en ändring av kalibreringsviktsvärdet behövs:

xxix. Tryck på tangenten 【PCS】 för att flytta siffrorna (med början från den högsta siffran), med den för närvarande ändrade siffran blinkande.

xxx. Tryck på 【NOLL/TARE】-tangenten för att ändra det aktuella siffervärdet (växling från 0 till 9).

xxxi. Tryck på knappen 【ENHET】 för att bekräfta kalibreringsviktsvärdet och visa hela kalibreringsviktsvärdet blinkande.

xxxii. Efter att ha bekräftat kalibreringsviktsvärdet, placera kalibreringsvikten och tryck på knappen 【ZERO/TARE】 för att slutföra kalibreringen.

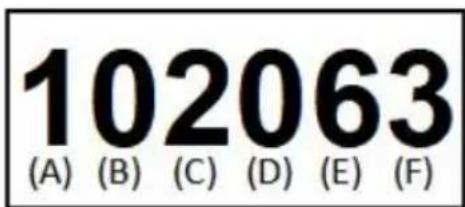

E. Inställningsläge

Tryck på knappen 【NOLL/TARE】 när du slår på strömmen för att gå in i inställningsläget och visar XXXXXX (standard 102063).

- Använd tangenten 【PCS】 för att flytta siffrorna (med början från den högsta siffran), med den för närvarande ändrade siffran blinkande.

- Använd tangenten 【NOLL/TARE】 för att ändra det aktuella siffervärdet (växling från 0 till 9).

- Tryck på knappen 【ENHET】 för att bekräfta och återgå till vägning.

(1) Alternativ C representerar ljusstyrkeinställningar (intervall: 1\~3), standard är 2: LED: 1 - Lägst, 2 - Medium, 3 - Högst.

(2) Alternativ D representerar noll spårningsintervall (intervall: 0\~9), standard är 1:

a) Nollspårningsområde = (D-värde) × 0,5d.

b) Till exempel representerar 0 auto, 1 representerar 0,5d, 2 representerar 1d och så vidare.

(3) Alternativ E representerar linjärt kompensationsområde, standard är 0:

a) 1\~9 representerar 1\~9d.

(4) Alternativ F representerar standardenheten vid start (intervall 1\~3), standardvärdet överensstämmer med modellinställningen:

a) 1 representerar standardenhet: kg.
b) 2 representerar standardenhet: Lb.
c) 3 representerar standardenhet: g.
d) 4 representerar standardenhet: oz.
e) 5 representerar standardenhet: ct.

Notera:

- Om viktdecimalpunkten är >= 3 siffror och enheten är inställd på g i modellinställningen, är ändringen till kg/Lb ineffektiv (standard växlar till mer än 5 decimaler).

- När du har bytt modell blir standardenheten överensstämmande med modellenhetens inställning. Till exempel, om modellen var inställd på kg och standardenheten för start var inställd på Lb, men enheten ändrades till g under modellbytet, blir standardenheten för start g.

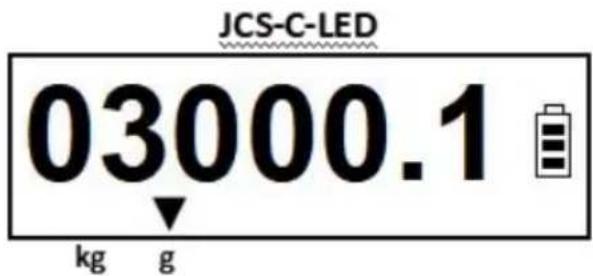

F. Modellinställningsläge

Tryck på tangenterna 【CAL】+【ENHET】när du slår på strömmen för att gå in i modellinställningsläget, som visas (standard 03000.1).

Detta representerar modellen enligt följande: Maximalt vägningsvärde på 3000,0, 1 decimal, divisionsvärde 1, enhet i g.

Använd tangenten 【PCS】 för att flytta siffror (från 6:e siffran till 2:a siffran), välj decimalkomma, divisionsvärde (siffran längst till höger) och enhet.

Använd tangenten 【NOLL/TARE】 för att ändra siffror, decimaler, divisionsvärde och enhet.

Använd knappen 【ENHET】 för att bekräfta ändringarna och återgå till vägning.

1. Ändra det maximala vägningsvärdet:

Använd tangenten 【PCS】 för att flytta siffror (från den 6:e siffran till den 2:a siffran) och använd 【ZERO/TARE】-tangenten för att uppdatera siffrorna.

1. Ändra divisionsvärdet:

Använd tangenten 【PCS】 för att flytta till den första siffran (siffran längst till höger) och använd 【NOLL/TARE】-tangenten för att byta divisionsvärden (1/2/5).

1. Ändra decimalerna:

Använd tangenten 【PCS】 för att flytta till den blinkande decimalkomma och använd 【NOLL/TARE】tangenten för att växla mellan 0\~5 decimaler.

1. Byt enhet för modellen:

Använd tangenten 【PCS】 för att flytta till enhetssymbolen som blinkar och använd 【ZERO/TARE】knappen för att växla mellan kg/g.

G. Metrologisk prestanda:

Specifikationer	Kalibreringsdelningsvärde (e)	Visa divisionsvärde (d=e)	Maximal vikt (max)	Minsta vägning (min 20e)	Nollinställnings område (±2 % Max)	Taraintervall (+100 % Max)	Visningsgräns (Max+9E)
10 kg	0,1 g	0,1 g	10 kg	2g	±200g	+10 kg	10000,9

H. Val av strömkälla :

1, Nordamerika-kontakt: AC110V 60Hz

2、Europeisk kontakt: AC220-240V 50Hz

3, australisk kontakt: AC220-240V 50Hz

I. Miljökrav:

Luftfuktighet: Relativ luftfuktighet som inte överstiger 90 %

Temperatur: Förvaringstemperatur -10°C till +50°C

Drifttemperatur 0°C till +40°C

Fuktighet: Förvaringsfuktighet <70%RH (ingen frost)

J. Vanlig felsökning:

Ing a	PROBLEM	MEDEL	RESONERA	RÅDA
1	Slå på, visa "LB" och larma	LÅG BATTERI (KRAFT)	Batteri ingen ström	UPPLADDNING
			Batteriet trasigt	byt batteri
2	Slå på, visa "ED"	VÄGNINGSFEL	LASTCELLINJE TÄTNING AV	ÅTERFÖRSEGLING
			LADDA CELL BERÖR MED NÅGOT	KONTROLL
			LASTCELL SLUTET	BYT LASTCELLEN
			PCB SLUTET	BYT PCB
3	Slå på, hoppräkning	Viktfönstrets nummer vid byte, kan inte väga	för BLUTT	TORKA kretskortet och lastcellen
			FÖR SLUTSIG	ta ner PCB:n, använd alkoholrengöring först, torka den sedan
			LADDA CELL BERÖR MED NÅGOT	KONTROLL
			LASTCELLINJE TÄTNING AV	ÅTERFÖRSEGLING
			LASTCELL SLUTET	BYT LASTCELLEN
			PCB SLUTET	BYT PCB
4	Vid laddning, räkna	Viktfönsternumret vid ändring, kan inte laddas	Adapter	byt adapter
5	Digital 8 inte full show	Digital 8 inte full show, eller mindre	kortslutning i elektronisk krets	med hjälp av gummiisolerad trådlänk tillsammans
			LED trasig	byt lysdiod
			Kör trasig	byt bildskärmstavla
6	nyckeln kan inte fungera	tryck på knappen fungerar inte	nyckeln sitter fast	kontroll
			nyckeln kan inte fjädra tillbaka	byter nyckel
			nyckel elektronisk krets kortslutning	med hjälp av gummiisolerad trådlänk tillsammans
			PCB SLUTET	BYT PCB
			TANGENTBORD	BYT
			KORRODER	TANGENTBORDET
7	INGEN VIKT	ingen vikt	lastcellslinjen och PCB-länken brutna	kontroll
			LASTCELLINJE TÄTNING AV	ÄTERFÖRSEGLING
			LASTCELL SLUTET	BYT LASTCELLEN
			PCB SLUTET	BYT PCB
8	kan inte slå på	tryck på på/av-knappen, kan inte slå på	PÅ/AV-KNAPPEN BRUKTEN	ÄNDRA PÅ/AV-KNAPPEN
			KONTROLLERA ATT BATTERIET ÄR TILLÄCKLIGT	LÅG VOLT, LADDNING
				BATTERI SLUTET BYT DET ,V<5,6V
			PCB SLUTET	BYT PCB
9	när slå på DI DI ljud hela tiden	när slå på DI DI ljud hela tiden	KONTROLLERA ATT BATTERIET ÄR TILLÄCKLIGT	LÅG VOLT, LADDNING
				BATTERI SLUTET BYT DET ,V<5,6V
			PCB SLUTET	BYT PCB
10	slå på ljudet normalt, men inga ord	slå på ljudet normalt, men inga ord	kontrollera att länken mellan displaybord och PCB är ok	stäng av , länka om bildskärmstavlan
			displaytavlan trasig	byt bildskärmstavla
11	slå på show "8" hela tiden	När du slår på vågen visar alla fönster 8, kan inte väga, och ljudet äi normalt	kontrollera att länken mellan displaybord och PCB är ok	stäng av , länka om bildskärmstavlan
			displaytavlan trasig	byt bildskärmstavla
12	kan inte ladda	Under laddning fungerar AC-lampan, men kan inte laddas	Adapter	byt adapter
			Batteriet trasigt	byt batteri
		När laddningslampan inte fungerar,	adapter	byt adapter
			adapterkontakt	ta ner laddningen
			laddningsanslutningen bruten	ändra kopplingsdelen
			laddningsanslutningen till PCB-länken av	återförslutning
			PCB SLUTET	BYT PCB
			Batteriet trasigt	byt batteri

	Föremål	Beskrivning
1	Försäljningsområd e	Nordamerika
2	Namn	Räkneskala
3	Modell	JCS-C
4	Parameter	Klassificering(ar): AC110V/60Hz, Kapacitet: 10kg, Division: 0,1g

	Föremål	Beskrivning
1	Försäljningsområde	Europa
2	Namn	Räkneskala
3	Modell	JCS-C
4	Parameter	Klassificering(ar): AC220-240V/50Hz, Kapacitet: 10kg, Division: 0,1g

	Föremål	Beskrivning
1	Försäljningsområd e	Australien
2	Namn	Räkneskala
3	Modell	JCS-C
4	Parameter	Klassificering(ar): AC220-240V/50Hz, Kapacitet: 10kg, Division: 0,1g

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
