MANUALE UTENTE JCS-C Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Bilancia contapezzi MANUALE D'USO

Modello: JCS-C

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

1. La bilancia di precisione JCS-C vanta una qualità industriale eccezionale e concetti di design innovativi per il conteggio della produzione SMT. Offre prestazioni eccezionali e può soddisfare una varietà di requisiti di lavoro in divers ambienti. Questo prodotto funge da bilancia di pesatura, conteggio e formula per l'uso in fabbriche e laboratori. È destinato a un uso non commerciale.

2. Molteplici unità di misura: sono disponibili kg, grammi, libbre, once, carati e all'unità di misura personalizzate.

3. Micro-pesatura migliorata per aggiunte precise di campioni: utilizzando la più recente tecnologia di elaborazione digitale, mantiene la stabilità nella lettura migliorando significativamente la velocità di risposta per le micro aggiunte. Ciò garantisce la coerenza tra il campione aggiunto e la lettura della bilancia.

4. Impostazione automatica della stabilità dello zero: i cambiamenti ambientali possono causare la deriva dello zero sul display. L'impostazione automatica della stabilità dello zero assicura che la bilancia mantenga la pesatura dal valore di pesatura minimo anche con piccole fluttuazioni ambientali.

B. Accensione Display

1. Visualizzare "888888" per 1 secondo.	2. Visualizzare le specifiche come "3000.1" per 0,5 secondi.
3. Visualizza la tensione.	4. Ritornare a zero.

C. Funzioni comuni

1. Tastiere (4 in totale):

5. Funzioni semplici:

(1) Campo di azzeramento: ±2%.
(2) Intervallo di tara: 2%\~100%. Quando si utilizza g【ZERO/TARE】, funziona come azzeramento entro l'intervallo di azzeramento, altrimenti, esegue la tara.
(3) Funzione predefinita: pesatura semplice, ma può anche essere commutata sulla funzione o impostazione desiderata in base alle necessità.
(4) Sovraccarico: quando si supera il 100%FS + 9d, viene visualizzato【-DE-】。
(5) Conteggio: quando si supera 999999, viene visualizzato【——】。
(6) Bassa tensione:

Al di sotto di 3,55 V, il valore della tensione viene visualizzato costantemente

Al di sopra di 3,55 V ma al di sotto di 3,65 V, indica in modo intermittente bassa tensione.

(7) Quando vengono visualizzati codici interni dopo l'avvio, viene richiesto di ricalibrare o effettuare la manutenzione.

3. Spie luminose

4. Conversione delle unità

Premere il tasto 【UNIT】 per passare tra le unità Kg/g/Lb/oz/ct; la modifica dell'unità non viene salvata.

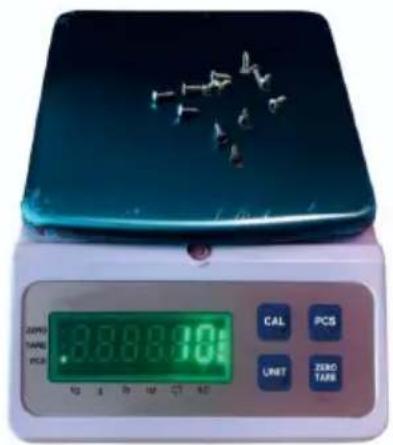

5. Funzione di conteggio

(4) Se il campionamento è stato effettuato in precedenza, premendo il tasto 【UNIT】è possibile passare direttamente alla modalità di conteggio.

A. Per ricampionare, se necessario, premere a lungo il tasto【PCS】per riselezionare la quantità di campionamento.
B. Durante il conteggio, premendo il tasto 【UNIT】è possibile uscire.

(2) Se non è stato effettuato alcun campionamento precedente, premere il tasto 【UNIT】 finché la spia PCS non si accende per accedere alla modalità di selezione della quantità di campionamento:

Weight Window SP XXX

G. Premere il tasto 【 CAL 】 per scegliere un valore di quantità di 10/20/50/100/200/500, posizionare l'oggetto, premere il tasto 【 PCS 】 per confermare e procedere al passaggio successivo.
H. Durante la selezione della quantità di campionamento, è possibile premere il tasto 【UNIT】 per uscire.

Nota: se il peso è zero o negativo, verrà visualizzato 【-Erro-】 e verrà ripristinata la selezione della quantità di campionamento.

Se il peso singolo è inferiore al 50% del valore della divisione della bilancia, verrà visualizzato【-SLAC-】prima di entrare in modalità conteggio.

Se il peso campionato è inferiore a 40 divisioni della bilancia, verrà visualizzato【-CSL-】prima di entrare in modalità conteggio.

D. Calibrazione dell'utente

1. Accedere alla calibrazione utente:

In modalità pesatura, premere a lungo il tasto 【CAL】per 2 secondi per accedere alla calibrazione uten [Weight Window] visualizzando:

1. Ottenere il punto zero di calibrazione:

visualizzazione:

Weight Window

0.00

Dopo aver ottenuto il punto zero, premere un tasto qualsiasi per procedere a passaggio successivo.

3、Scegliere il valore del peso di calibrazione, con un display lampeggiante del peso di calibrazione

A. Se non è necessaria alcuna modifica al valore del peso di calibrazione, preme una volta un tasto qualsiasi, visualizzare il peso, posizionare il peso di calibrazione, premere il tasto 【ZERO/TARE】per completare la calibrazione.
B. Se è necessaria una modifica del valore del peso di calibrazione:

xiii. Premere il tasto【PCS】per spostare le cifre (a partire dalla cifra più alta), con la cifra attualmente modificata lampeggiante.

xiv. Premere il tasto 【ZERO/TARE】 per modificare il valore della cifra corrente (passando da 0 a 9).

xv. Premere il tasto 【UNIT】 per confermare il valore del peso di calibrazione e visualizzare l'intero valore del peso di calibrazione lampeggiante.

xvi. Dopo aver confermato il valore del peso di calibrazione, posizionare il peso di calibrazione e premere il tasto 【 ZERO/TARE 】 per completare la calibrazione.

E. Modalità Impostazioni

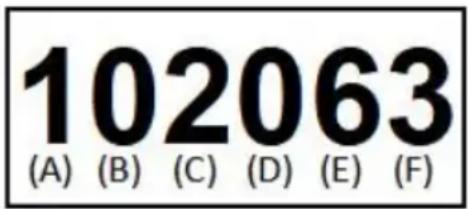

Premere il tasto 【ZERO/TARE】 all'accensione per accedere alla modalità impostazioni, visualizzando XXXXXX (predefinito 102063).

• Utilizzare il tasto【PCS】per spostare le cifre (iniziando dalla cifra più alta), con la cifra attualmente modificata lampeggiante.
• Utilizzare il tasto 【ZERO/TARE】 per modificare il valore della cifra corrente (passando da 0 a 9).
• Premere il tasto 【UNIT】 per confermare e tornare alla pesatura.

(1) L'opzione C rappresenta le impostazioni di luminosità (intervallo: 1\~3), il valore predefinito è 2:

LED: 1 - Più basso, 2 - Medio, 3 - Più alto.

(2) L'opzione D rappresenta l'intervallo di tracciamento zero (intervallo: 0\~9), il valore predefinito è 1:

a) Intervallo di tracciamento zero = (valore D) × 0,5d.
b) Ad esempio, 0 rappresenta auto, 1 rappresenta 0,5d, 2 rappresenta 1d e così via.

(3) L'opzione E rappresenta l'intervello di compensazione lineare, il valore predefinito è 0:

a) 1\~9 rappresenta 1\~9d.

(4) L'opzione F rappresenta l'unità predefinita di accensione (intervallo 1\~3), il valore predefinito è coerente con l'impostazione del modello:

a) 1 rappresenta l'unità predefinita: kg.
b) 2 rappresenta l'unità predefinita: Lb.
c) 3 rappresenta l'unità predefinita: g.
d) 4 rappresenta l'unità predefinita: oz.
e) 5 rappresenta l'unità predefinita: ct.

Nota:

- Se il punto decimale del peso è >= 3 cifre e l'unità è impostata su g nel impostazioni del modello, il passaggio a kg/Lb non è efficace

(l'impostazione predefinita prevede più di 5 cifre decimali).

- Dopo aver cambiato il modello, l'unità predefinita diventa coerente con l'impostazione dell'unità del modello. Ad esempio, se il modello era impostato su kg e l'unità predefinita all'accensione era impostata su Lb, ma l'unità è stata cambiata in g durante la modifica del modello, l'unità predefinita all'accensione diventa g.

F. Modalità di impostazione del modello

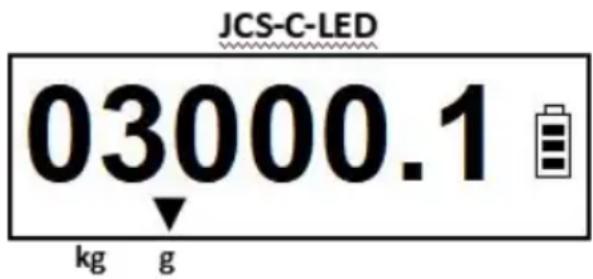

Premere i tasti 【CAL】+【UNIT】 durante l'accensione per accedere alla modalità di impostazione del modello, che visualizza (predefinito 03000.1).

JCS-C-LED 03000.1 kg g

Il modello è rappresentato come segue: valore massimo di pesatura pari a 3000,0, 1 cifra decimale, valore di divisione pari a 1, unità in g.

Utilizzare il tasto【PCS】per spostare le cifre (dalla sesta alla seconda cifra), selezionando il punto decimale, il valore della divisione (cifra più a destra) e l'uni

Utilizzare il tasto【ZERO/TARE】per modificare cifre, cifre decimali, valore di divisione e unità.

Utilizzare il tasto 【UNIT】 per confermare le modifiche e tornare alla pesatura.

1. Modificare il valore massimo di pesatura:

Utilizzare il tasto 【PCS】 per spostare le cifre (dalla 6a cifra alla 2a cifra) e utilizzare il tasto 【ZERO/TARE】 per aggiornare le cifre.

1. Cambia il valore della divisione:

Utilizzare il tasto【PCS】per passare alla prima cifra (cifra più a destra) e utilizzare il tasto【ZERO/TARE】per cambiare i valori di divisione (1/2/5).

1. Cambia le cifre decimali:

Utilizzare il tasto 【PCS】 per spostarsi sul punto decimale lampeggiante e utilizzare il tasto 【ZERO/TARE】 per passare da 0 a 5 cifre decimali.

1. Cambia l'unità per il modello:

Utilizzare il tasto【PCS】per passare al simbolo dell'unità lampeggiante e utilizzare il tasto【ZERO/TARE】per passare da Kg a g.

G. Prestazioni metrologiche:

Specifiche	Valore di divisione di calibrazione (e)	Visualizz a il valore della divisione (d=e)	Peso massimo (Max)	Pesatura minima (Min 20e)	Campo di azzeramento (±2% max)	Intervall o di tara (+100% Max)	Limite di visualizzazione (Max+9E)
10 kg	0,1 g	0,1 g	10 kg	2g	±200g	+10kg	10000.9

H. Scelta della fonte di alimentazione :

1、Spina del Nord America: AC110V 60Hz
2、Spina europea: AC220-240V 50Hz
3、Spina australiana: AC220-240V 50Hz

I. Requisiti ambientali:

Umidità: Umidità relativa non superiore al 90%

Temperatura: Temperatura di stoccaggio -10°C a +50°C

Temperatura di esercizio da 0°C a +40°C

Umidità: Umidità di stoccaggio <70%RH (senza gelo)

Umidità di esercizio <90%RH (senza condensa)

J. Risoluzione dei problemi comuni:

NO	GUAIO	SIGNIFICA	MOTIVO	CONSIGLIARE
1	Accendi, mostra "LB" e sveglia	BATTERIA SCARICA (ALIMENTAZIONE)	Batteria senza alimentazione	RICARICA
			Batteria rotta	cambiare la batteria
2	Accendi, mostra "ED"	ERRORE DI PESATURA	SIGILLATURA DELLA LINEA DELLA CELLA DI CARICO -OFF	RI-SIGILLATURA
			CELLA DI CARICO A CONTATTO CON QUALCOSA	CONTROLLO
			CELLA DI CARICO ROTTURA	SOSTITUIRE LA CELLA DI CARICO
			PCB ROTTO	SOSTITUIRE IL PCB
3	Accendi, conta i salti	Il numero della finestra di peso in fase di modifica, non è possibile pesare	troppo BAGNATO	ASCIUGARE il PCB e cella di carico
			TROPPO DURO	smontare il PCB, prima pulendolo con alcol, poi asciugarlo
			CELLA DI CARICO A CONTATTO CON QUALCOSA	CONTROLLO
			SIGILLATURA DELLA LINEA DELLA CELLA DI CARICO -OFF	RI-SIGILLATURA
			CELLA DI CARICO ROTTURA	SOSTITUIRE LA CELLA DI CARICO
			PCB ROTTO	SOSTITUIRE IL PCB
4	Durante la ricarica, il conteggio	Il numero della finestra di peso in fase di modifica, non è possibile caricare	Adattatore	cambiare l'adattatore
5	Digital 8 non è uno spettacolo completo	Digital 8 non mostra tutto, o meno	cortocircuito del circuito elettronico	utilizzando il collegamento del filo isolato in gomma insieme
			LED rotto	cambiare il LED
			Unità rotta	cambiare il tabellone
6	la chiave non può funzionare	premere il tasto non può funzionare	la chiave è rimasta bloccata	controllo
			la chiave non può tornare indietro	cambiare la chiave
			circuito elettronico chiave corto	utilizzando il collegamento del filo isolato in gomma insieme
			PCB ROTTO	SOSTITUIRE IL PCB
			TASTIERA CORROSA	CAMBIARE LA TASTIERA
7	NESSUN PESO	nessun peso	la linea della cella di carico e il collegamento PCB sono interrotti	controllo
			SIGILLATURA DELLA LINEA DELLA CELLA DI CARICO -OFF	RI-SIGILLATURA
			CELLA DI CARICO	SOSTITUIRE LA
			ROTTURA	CELLA DI CARICO
			PCB ROTTO	SOSTITUIRE IL PCB
8	non può accendersi	premere il pulsante on/off, non è possibile accendere	il PULSANTE ON/OFF ROTTO	CAMBIARE IL PULSANTE ON/OFF
			VERIFICARE CHE LA CARICA DELLA BATTERIA SIA SUFFICIENTE	BASSA TENSIONE, RICARICA
				BATTERIA ROTTURA SOSTITUIRLA, V<5.6V
			PCB ROTTO	SOSTITUIRE IL PCB
9	quando si attiva il suono DI DI DI tutto il tempo	quando si attiva il suono DI DI DI tutto il tempo	VERIFICARE CHE LA CARICA DELLA BATTERIA SIA SUFFICIENTE	BASSA TENSIONE, RICARICA
				BATTERIA ROTTURA SOSTITUIRLA, V<5.6V
			PCB ROTTO	SOSTITUIRE IL PCB
10	attiva l'audio normale, ma senza parole	attiva l'audio normale, ma senza parole	controlla che il collegamento tra il displayboard e il PCB sia ok	disattiva, ricollega il collegamento della bacheca
			pannello di visualizzazione rotto	cambiare il tabellone
11	attiva sempre lo spettacolo "8"	quando si accende la bilancia, tutte le finestre mostrano 8, non è possibile pesare e il suono normale	controlla che il collegamento tra il displayboard e il PCB sia ok	disattiva, ricollega il collegamento della bacheca
			pannello di visualizzazione rotto	cambiare il tabellone
12	non può ricaricare	Quando si carica la luce CA funziona, ma non si riesce caricare	Adattatore	cambiare l'adattatore
			Batteria rotta	cambiare la batteria
		Quando la spia di ricarica CA non funziona,	adattatore	cambiare l'adattatore
			adattatore spina	rimuovere la ricarica
			collegamento di ricarica interrotto	cambia la parte di connessione
			la ricarica si collega a collegamento PCB spento	risigillatura
			PCB ROTTO	SOSTITUIRE IL PCB
			Batteria rotta	cambiare la batteria

	Elementi	Descrizione
1	Territorio di vendita	America del Nord
2	Nome	Bilancia di conteggio
3	Modello	JCS-C
4	Parametro	Valutazione(i): AC110V/60Hz, Capacità: 10kg, Divisione: 0,1g

	Elementi	Descrizione
1	Territorio di vendita	Europa
2	Nome	Bilancia di conteggio
3	Modello	JCS-C
4	Parametro	Valutazione(i): AC220-240V/50Hz, Capacità: 10kg, Divisione: 0,1¢

	Elementi	Descrizione
1	Territorio di vendita	Australia
2	Nome	Bilancia di conteggio
3	Modello	JCS-C
4	Parametro	Valutazione(i): AC220-240V/50Hz, Capacità: 10kg, Divisione: 0,1g

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
