JCS-C - Messgeräte Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Präzisionszählwaage
Marke	Vevor
Modell	JCS-C
Maximale Kapazität	10 kg
Anzeigeteilungswert	0,1 g
Mindestwägung	2 g
Wägeeinheiten	kg, g, lb, oz, ct
Stromversorgung	Netzadapter: 110 V~60 Hz (Nordamerika) oder 220-240 V~50 Hz (Europa/Australien)
Hauptfunktionen	Wägen, Zählen, Einheitenumrechnung, Tara, Nullstellung, Benutzerkalibrierung, Modus einstellen
Nullstellbereich	±2 % der maximalen Kapazität
Tara-Bereich	2 % bis 100 % der maximalen Kapazität
Überlastschutz	Zeigt „-DE-" an, wenn Max + 9 Teilstriche überschritten werden
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchte	< 90 % RH (nicht kondensierend)
Lagertemperatur	-10 °C bis +50 °C
Lagerfeuchte	< 70 % RH (frostfrei)
Wartung und Reinigung	Bei Bedarf mit einem weichen Tuch und Alkohol reinigen; vollständig trocknen; Feuchtigkeit vermeiden
Sicherheit	Nicht überlasten; den mitgelieferten Adapter verwenden; Wasser und Stöße vermeiden
Ersatzteile und Reparierbarkeit	Batterie, Wägezelle, PCB, Tastatur, Display austauschbar
Technische Unterstützung	www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN

Häufig gestellte Fragen - JCS-C Vevor

Wie schalte ich die Waage ein?

Schließen Sie den Netzadapter an oder stellen Sie sicher, dass der Akku geladen ist, und drücken Sie dann den Ein-/Aus-Schalter. Das Display zeigt '888888' und dann die Kapazität an.

Was tun, wenn die Waage 'LB' anzeigt?

Die 'LB'-Anzeige zeigt einen schwachen Akku an. Laden Sie die Waage auf oder ersetzen Sie den Akku, falls defekt.

Wie ändere ich die Wägeeinheit?

Drücken Sie die UNIT-Taste, um zwischen kg, g, lb, oz und ct zu wechseln. Die Änderung wird nach dem Ausschalten nicht gespeichert.

Wie führe ich eine Benutzerkalibrierung durch?

Halten Sie im Wägemodus die CAL-Taste 2 Sekunden lang gedrückt. Befolgen Sie die Anweisungen: Nullpunkt einstellen, dann ein Kalibriergewicht auflegen. Sie können den Gewichtswert mit den Tasten PCS und ZERO/TARE anpassen.

Warum springt die Anzeige oder stabilisiert sich nicht?

Dies kann an Feuchtigkeit, schlechtem Kontakt der Wägezelle oder einer defekten Platine liegen. Trocknen Sie die Komponenten, überprüfen Sie die Verbindungen oder ersetzen Sie die Wägezelle.

Wie verwende ich die Zählfunktion?

Drücken Sie UNIT, bis die PCS-Anzeige leuchtet. Wählen Sie die Stückzahl (10/20/50/100/200/500) mit CAL, legen Sie die Muster auf, und drücken Sie dann PCS zur Bestätigung. Die Waage zeigt dann die Stückzahl an.

Wie hoch ist die maximale Kapazität der Waage?

Die maximale Kapazität beträgt 10 kg mit einer Anzeigegenauigkeit von 0,1 g.

Wie stelle ich die Helligkeit des Displays ein?

Rufen Sie den Einstellmodus auf (drücken Sie beim Einschalten ZERO/TARE). Navigieren Sie mit den Tasten zur Option C (Helligkeit). Wählen Sie 1 (niedrig), 2 (mittel) oder 3 (hoch).

Was tun, wenn eine Taste nicht funktioniert?

Überprüfen Sie, ob die Taste klemmt oder nicht zurückkommt. Reinigen Sie die Tastatur oder ersetzen Sie sie bei Korrosion. Ein Kurzschluss auf der Platine kann ebenfalls die Ursache sein.

Wo finde ich technischen Support und Garantie?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG JCS-C Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Zählwaage BENUTZERHANDBUCH

Modell: JCS-C

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

1. Die Präzisionswaage JCS-C zeichnet sich durch außergewöhnliche Industriequality und innovative Designkonzepte für die SMT-Produktionszählung aus. Sie bietet hervorragende Leistung und kann eine Vielzahl von Arbeitsanforderungen in unterschiedlichen Umgebungen erfüllen. Dieses Produkt dient als Wiege-, Zähl- und Formelwaage für den Einsatz in Fabriken und Labore Es ist für den nicht gewerblichen Gebrauch bestimmt.
2. Mehrere Wiegeeinheiten: kg, Gramm, Pfund, Unzen, Karat und andere benutzerdefinierte Wiegeeinheiten sind verfügbar.
3. Verbessertes Mikrowiegen für präzise Probenzugaben: Durch die Nutzung der neuesten digitalen Verarbeitungstechnologie bleibt die Anzeige stabil und die Reaktionsgeschwindigkeit für Mikrozugaben wird deutlich verbessert. Dies gewährleistet die Konsistenz zwischen der hinzugefügten Probe und der Anzeige der Waage.
4. Automatische Nullpunkteinstellung: Umgebungsänderungen können zu Nullpunktdrift in der Anzeige führen. Die automatische Nullpunkteinstellung sorgt dafür, dass die Waage auch bei geringen Umgebungsschwankungen den Wägewert vom Mindestwägewert aus hält.

B. Einschaltanzeige

1. Zeigen Sie „888888“ 1 Sekunde lang an.	2. Spezifikationen 0,5 Sekunden lang als „3000.1“ anzeigen.
3. Spannung anzeigen.	4. Zurück auf Null.

C. Gemeinsame Funktionen

1. Tastaturen (insgesamt 4):

【KAL】，【PCS】，【EINHEIT】，【NULL/TARA】

4. Einfache Funktionen:

(1) Nullstellbereich: ±2%.
(2) Tarabereich: 2 % bis 100 %. Bei Verwendung von g【ZERO/TARE】fungiert es als Nullstellung innerhalb des Nullstellungsbereichs, andernfalls wird tariert.
(3) Standardfunktion: Einfaches Wiegen, kann aber je nach Bedarf auch auf die gewünschte Funktion oder Einstellung umgeschaltet werden.
(4) Überlastung: Bei Überschreiten von 100 % FS + 9d wird 【-DE-】 angezeigt.
(5) Zählen: Wenn 999999 überschritten wird, wird 【——】。 angezeigt.
(6) Niederspannung:

Unter 3,55V zeigt es kontinuierlich den Spannungswert an.

Über 3,55 V, aber unter 3,65 V zeigt es zeitweise eine niedrige Spannung a

(7) Wenn nach dem Start interne Codes angezeigt werden, wird eine Neukalibrierung oder Wartung angefordert.

3. Kontrollleuchten

4. Einheitenumrechnung

Drücken Sie die Taste 【UNIT】, um zwischen den Einheiten kg/g/Lb/oz/ct zu wechseln. Die Einheitenänderung wird nicht gespeichert.

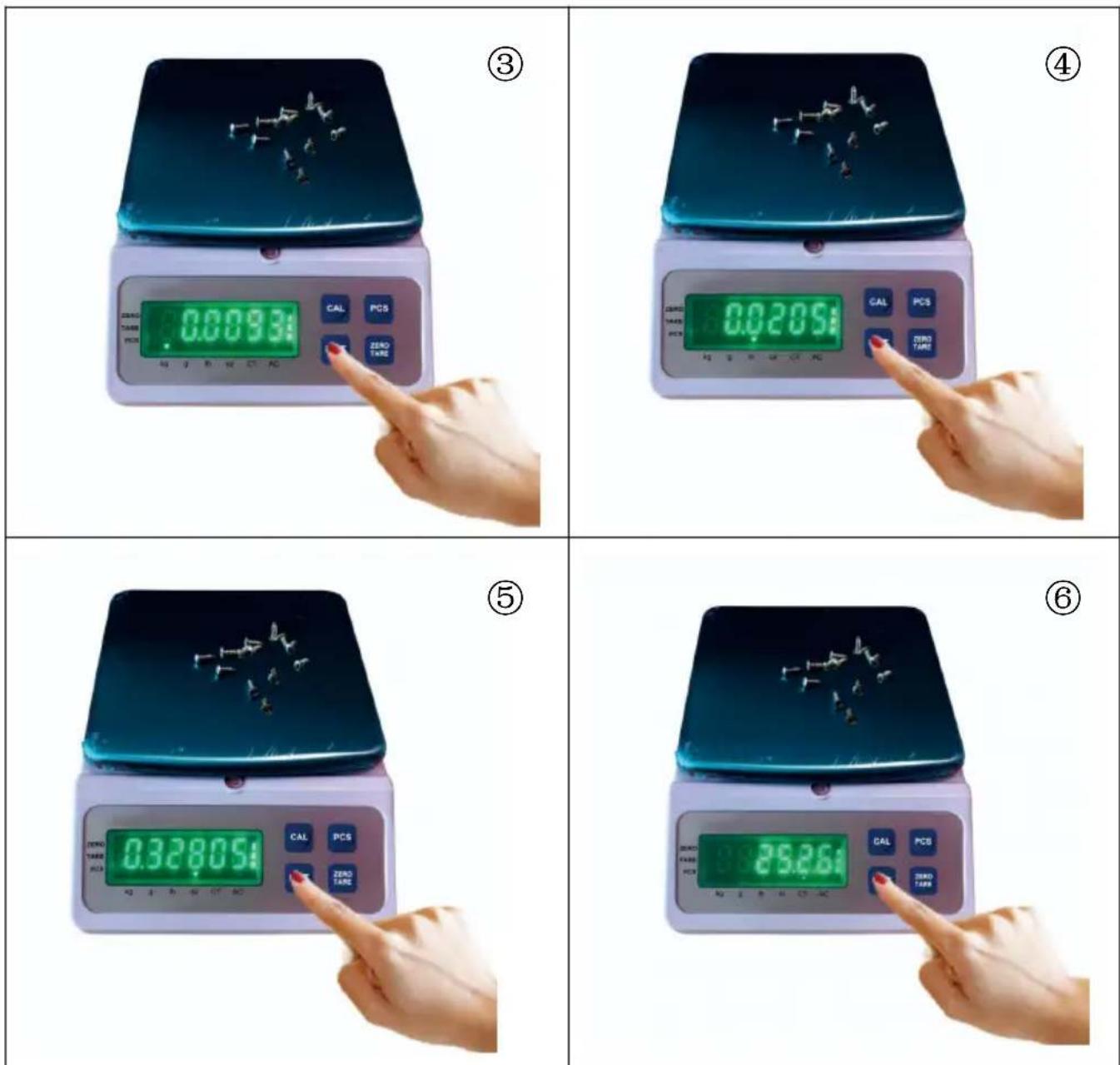

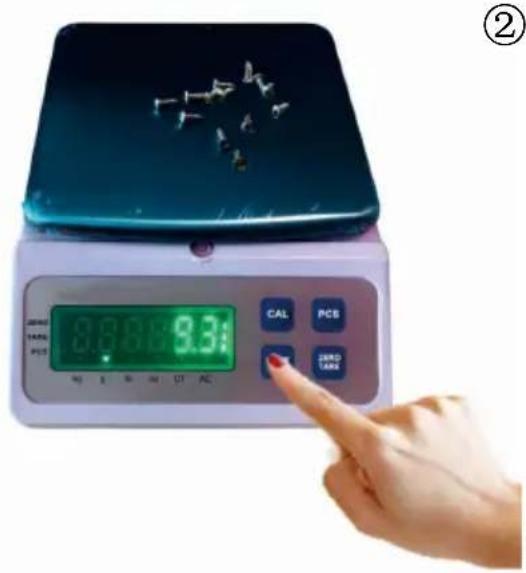

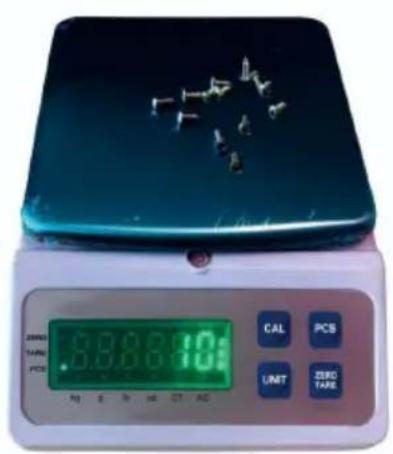

5. Zählfunktion

①

(3) Wenn zuvor eine Probenahme durchgeführt wurde, können Sie durch Drücken der Taste 【UNIT】 direkt in den Zählmodus wechseln.

A. Um bei Bedarf eine erneute Probenahme durchzuführen, drücken Sie lange die Taste 【PCS】, um die Probenmenge erneut auszuwählen.

B. Während des Zählens können Sie durch Drücken der Taste 【UNIT】 de Vorgang beenden.

(2) Wenn zuvor keine Probenahme durchgeführt wurde, drücken Sie die Taste 【UNIT】, bis die PCS-Anzeige leuchtet, um in den Auswahlmodus für die Probenahmemenge zu gelangen:

E. Drücken Sie die Taste 【CAL】, um einen Mengenwert von 10/20/50/100/200/500 auszuwählen, platzieren Sie das Objekt, drücken Sie zur Bestätigung die Taste 【PCS】 und fahren Sie mit dem nächsten Schritt fort.
F. Während der Auswahl der Probenmenge können Sie zum Beenden die Taste 【UNIT】 drücken.

Hinweis: Wenn das Gewicht Null oder negativ ist, wird 【-Fehler-】 angezeigt und es erfolgt eine Rückkehr zur Auswahl der Probenmenge.

Wenn das Einzelgewicht weniger als 50 % des Skalenteilungswerts beträgt, wird vor dem Wechsel in den Zählmodus 【-SLAC-】 angezeigt.

Wenn das ermittelte Gewicht weniger als 40 Skalenteilungswerte beträgt, wird vor dem Wechsel in den Zählmodus 【-CSL-】 angezeigt.

D. Benutzerkalibrierung

1. Zugriff auf die Benutzerkalibrierung:

Halten Sie im Wiegemodus die Taste 【CAL】 2 Sekunden lang gedrückt, um zur Benutzerkalibrierung zu Folgendes angezeigt:

1. Ermitteln des Nullpunkts der Kalibrierung:

Anzeige:

Weight Window

0.00

Nachdem Sie den Nullpunkt erreicht haben, drücken Sie eine beliebige Taste um mit dem nächsten Schritt fortzufahren.

1. Wählen Sie den Kalibriergewichtswert, mit einer blinkenden Anzeige des Kalibriergewichts

A. Wenn keine Änderung des Kalibriergewichtswerts erforderlich ist, drücken Sie einmal eine beliebige Taste, um das Gewicht anzuzeigen, legen Sie das Kalibriergewicht auf und drücken Sie die Taste 【ZERO/TARE】, um die Kalibrierung abzuschließen.
B. Wenn eine Änderung des Kalibriergewichtswerts erforderlich ist:

ix. Drücken Sie die Taste 【PCS】, um die Ziffern zu verschieben (beginnend mit der höchsten Ziffer), wobei die aktuell geänderte Ziffer blinkt.

x. Drücken Sie die Taste 【ZERO/TARE】, um den aktuellen Ziffernwert zu ändern (zwischen 0 und 9).

xi. Drücken Sie die Taste 【UNIT】, um den Kalibriergewichtswert zu bestätigen und den gesamten Kalibriergewichtswert blinkend anzuzeigen.

xii. Nachdem Sie den Kalibriergewichtswert bestätigt haben, legen Sie das Kalibriergewicht auf und drücken Sie die Taste 【ZERO/TARE】, um die Kalibrierung abzuschließen.

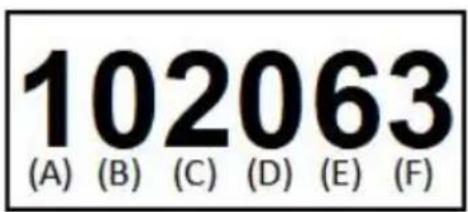

E. Einstellungsmodus

Drücken Sie beim Einschalten die Taste 【ZERO/TARE】, um in den Einstellungsmodus zu gelangen und XXXXXX anzuzeigen (Standard 102063).

• Mit der Taste 【PCS】 können Sie die Ziffern verschieben (beginnend mit der höchsten Ziffer), wobei die aktuell geänderte Ziffer blinkt.
• Verwenden Sie die Taste 【ZERO/TARE】, um den aktuellen Ziffernwert zu ändern (zwischen 0 und 9).
• Drücken Sie die Taste 【UNIT】, um zu bestätigen und zum Wiegen zurückzukehren.

(1) Option C steht für die Helligkeitseinstellungen (Bereich: 1\~3), Standard ist 2: LED: 1 – Niedrigste, 2 – Mittel, 3 – Höchste.

(2) Option D steht für den Null-Tracking-Bereich (Bereich: 0\~9), Standard ist 1:

a) Nullspurbereich = (D-Wert) × 0,5 d.
b) Beispielsweise steht 0 für „auto“, 1 für „0,5 d“, 2 für „1 d“ und so weiter.

(3) Option E stellt den linearen Kompensationsbereich dar, Standard ist 0:

a) 1\~9 steht für 1\~9d.

(4) Option F stellt die Einschalt-Standardeinheit dar (Bereich 1\~3), der Standardwert entspricht der Modelleinstellung:

a) 1 steht für die Standardeinheit: kg.
b) 2 steht für die Standardeinheit: Lb.
c) 3 steht für die Standardeinheit: g.
d) 4 steht für die Standardeinheit: oz.
e) 5 steht für die Standardeinheit: ct.

Notiz:

• Wenn die Gewichtsnachkommastelle >= 3 Stellen hat und in der Modelleinstellung die Einheit auf g eingestellt ist, ist eine Umstellung auf kg/Lb wirkungslos (standardmäßig erfolgt eine Umstellung auf mehr als 5 Nachkommastellen).
• Nach dem Ändern des Modells stimmt die Standardeinheit mit der Einheiteneinstellung des Modells überein. Wenn das Modell beispielsweise auf kg eingestellt war und die Standardeinheit beim Einschalten auf Lb eingestellt war, die Einheit beim Modellwechsel jedoch auf g geändert wurde, wird die Standardeinheit beim Einschalten zu g.

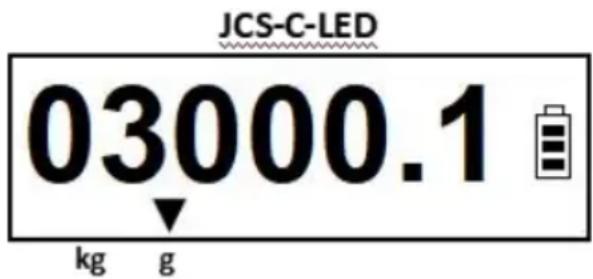

F. Modelleinstellungsmodus

Drücken Sie beim Einschalten die Tasten 【CAL】+【UNIT】, um in den Modelleinstellungsmodus zu gelangen und (Standard 03000,1) anzuzeigen.

Das Modell stellt sich wie folgt dar: Maximaler Wägewert 3000,0, 1 Nachkommastelle, Divisionswert 1, Einheit in g.

Verwenden Sie die Taste 【PCS】, um Ziffern zu verschieben (von der 6. Ziffer zur 2. Ziffer) und das Dezimalkomma, den Divisionswert (ganz rechte Ziffer) und die Einheit auszuwählen.

Verwenden Sie die Taste 【ZERO/TARE】, um Ziffern, Dezimalstellen, Divisionswerte und Einheiten zu ändern.

Mit der Taste 【UNIT】 können Sie die Änderungen bestätigen und zum Wiegen zurückkehren.

1. Ändern des maximalen Wiegewertes:

Verwenden Sie die Taste 【PCS】, um Ziffern zu verschieben (von der 6. Ziffer zur 2. Ziffer) und verwenden Sie die Taste 【ZERO/TARE】, um Ziffern zu aktualisieren.

1. Ändern des Divisionswertes:

Navigieren Sie mit der Taste 【PCS】 zur ersten Ziffer (ganz rechte Ziffer) und wechseln Sie mit der Taste 【ZERO/TARE】 die Teilungswerte (1/2/5).

1. Ändern der Dezimalstellen:

Navigieren Sie mit der Taste 【PCS】 zum blinkenden Dezimalpunkt und wechseln Sie mit der Taste 【ZERO/TARE】 zwischen den Dezimalstellen 0–5.

1. Ändern Sie die Einheit für das Modell:

Navigieren Sie mit der Taste 【PCS】 zum blinkenden Einheitensymbol und wechseln Sie mit der Taste 【ZERO/TARE】 zwischen kg und g.

G. Metrologische Leistung:

Technische Daten	Kalibrierungsteilungswert (e)	Anzeigeteilungswert (d=e)	MaximalesGewicht (Max)	Mindestgewicht (Min.20e)	Nullstellbereich(±2 % max.)	Tarabereich(+100% Max.)	Anzeige limit(Max+9 E)
10 kg	0,1 g	0,1 g	10 kg	2 g	±200 g	+10kg	10000,9

H. Wahl der Stromquelle :

1. Nordamerika-Stecker: AC110V 60Hz
2. Europäischer Stecker: AC220-240V 50Hz
3. Australischer Stecker: AC220-240V 50Hz

I. Umweltanforderungen:

Luftfeuchtigkeit: Relative Luftfeuchtigkeit nicht über 90 %

Temperatur: Lagertemperatur -10^ bis +50^

Betriebstemperatur 0°C bis +40°C

Luftfeuchtigkeit: Lagerfeuchtigkeit <70 % relative Luftfeuchtigkeit (kein Frost)

Luftfeuchtigkeit bei Betrieb <90 % relative Luftfeuchtigkeit (keine

Kondensation)

J. Allgemeine Fehlerbehebung:

NE IN	PROBLEM	BEDEUTET	GRUND	BERATEN
1	Einschalten, „LB“ und Alarm anzeigen	SCHWACHE BATTERIE (STROM)	Batterie kein Strom	AUFLADEN
			Batterie defekt	Wechseln Sie die Batterie
2	Einschalten, „ED“ anzeigen	WIEGEFEHLER	ABDICHTUNG DER LEITUNG DER WÄGEZELLEN	NEUVERSIEGELUNG
			Wägezelle mit etwas in Berührung bringen	ÜBERPRÜFUNG
			Wägezelle defekt	WECHSELN DER WÄGEZELLE
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
3	Einschalten, Hop-Zählung	Die Gewichtsfensternummer ändert sich, kann nicht gewogen werden	zu NASS	TROCKNEN Sie die Leiterplatte und die Wägezelle
			ZU SCHMUTZIG	Nehmen Sie die Leiterplatte ab, reinigen Sie sie zunächst mit Alkohol und trocknen Sie sie dann
			Wägezelle mit etwas in Berührung bringen	ÜBERPRÜFUNG
			ABDICHTUNG DER LEITUNG DER WÄGEZELLEN	NEUVERSIEGELUNG
			Wägezelle defekt	WECHSELN DER WÄGEZELLE
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
4	Beim Laden,Zählen	DieGewichtsfensternummer ändert sich, kann nicht geladen werden	Adapter	Adapter wechseln
5	Digital 8 keine vollständige Show	Digital 8 zeigt keine vollständige Show oder weniger	Kurzschluss im elektronischen Schaltkreis	mit gummiisolierten Drahtverbindungen zusammen
			LED defekt	Wechseln Sie die LED
			Laufwerk defekt	die Anzeigetafel wechseln
6	Schlüssel funktioniert nicht	Drücken der Taste funktioniert nicht	der Schlüssel steckt fest	Überprüfung
			der Schlüssel kann nicht zurückfedern	Ändern der Tonart
			Schlüssel elektronischer Schaltkreis Kurzschluss	mit gummiisolierten Drahtverbindungen zusammen
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
			TASTATUR KORRODIERT	TASTATUR WECHSELN
7	KEIN GEWICHT	kein Gewicht	die Wägezellenleitung und die PCB-Verbindung sind unterbrochen	Überprüfung
			ABDICHTUNG DER LEITUNG DER WÄGEZELLEN	NEUVERSIEGELUNG
			Wägezelle defekt	WECHSELN DER WÄGEZELLE
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
8	lässt sich nicht einschalten	Drücken Sie die Ein-/Aus-Taste, lässt sich nicht einschalten	der EIN/AUS-KNOPF KAPUTT	ÄNDERN DER EIN-/AUS-TASTE
			ÜBERPRÜFEN SIE, OB DIE BATTERIELEISTUNG AUSREICHT	NIEDRIGE VOLTAGE, AUFLADEN
				BATTERIE KAPUTT, WECHSELN, V<5,6V
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
9	wenn einschalten DI DI DI Ton die ganze Zeit	wenn einschalten DI DI DI Ton die ganze Zeit	ÜBERPRÜFEN SIE, OB DIE BATTERIELEISTUNG AUSREICHT	NIEDRIGE VOLTAGE, AUFLADEN
				BATTERIE KAPUTT, WECHSELN, V<5,6V
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
10	schalte den Ton normal ein, aber keine Worte	schalte den Ton normal ein, aber keine Worte	Überprüfen Sie, ob die Verbindung zwischen Displayplatine und PCB in Ordnung ist.	schalten Sie den Link zur Anzeigetafel aus und verknüpfen Sie ihn erneut
			Anzeigetafel defekt	Anzeigetafel wechseln
11	schalte die ganze Zeit die Sendung „8“ ein	Wenn Sie die Waage einschalten, wird in allen Fenstern 8 angezeigt, Sie können nicht wiegen und das Geräusch ist normal	Überprüfen Sie, ob die Verbindung zwischen Displayplatine und PCB in Ordnung ist.	schalten Sie den Link zur Anzeigetafel aus und verknüpfen Sie ihn erneut
			Anzeigetafel defekt	die Anzeigetafel wechseln
12	kann nicht aufgeladen werden	Beim Laden funktioniert die Wechselstromleuchte, aber es kann nicht geladen werden	Adapter	Adapter wechseln
			Batterie defekt	Wechseln Sie die Batterie
		Wenn die Lade-AC-Leuchte nicht funktioniert,	Adapter	Adapter wechseln
			Adapterstecker	Aufladen abnehmen
			Ladeanschluss defekt	Ändern Sie den Verbindungsteil
			die Ladeverbindung zum PCB-Link aus	erneutes Versiegeln
			Leiterplatte defekt	WECHSELN SIE DIE LEITERPLATTE
			Batterie defekt	Wechseln Sie die Batterie

	Artikel	Beschreibung
1	Verkaufsgebiet	Nordamerika
2	Name	Zählwaage
3	Modell	JCS-C
4	Parameter	Bewertung(en): AC110V/60Hz, Kapazität: 10kg, Teilung: 0,1g

	Artikel	Beschreibung
1	Verkaufsgebiet	Europa
2	Name	Zählwaage
3	Modell	JCS-C
4	Parameter	Bewertung(en): AC220-240V/50Hz, Kapazität: 10kg, Teilung: 0,1g

	Artikel	Beschreibung
1	Verkaufsgebiet	Australien
2	Name	Zählwaage
3	Modell	JCS-C
4	Parameter	Bewertung(en): AC220-240V/50Hz, Kapazität: 10kg, Teilung: 0,1g

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anahe

Technischer Support und E-Garantie-Zertifikat
