BEDIENUNGSANLEITUNG YS-01205 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KÜHLERKÜHLMITTELDRUCK

TESTER

MODELL: YS-01205

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KÜHLERKÜHLMITTEL DRUCKPRÜFER

MODELL: YS-01205

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

PRODUKTIONSPLAN

Nummer	Name	Bild	Spezifikationsmenge
1	Pumpe
2	Konisch Adapter
3	123-125#Kappe Tester
4	123-124#Kappe Tester
5	Kühlmittelschlauch		Länge der Schlauch: 1500 mm
6	6# Testkappe		Durchmesser: M50*3,5 Englisch 10 Knospen
7	7# Testkappe		Durchmesser: M45*3,5 Englisch 9 Knospen

8	8# Testkappe		Durchmesser:M57*3 Englisch 9 Knospen	1
9	9# Testkappe		Durchmesser:M62*3 Englisch 9 Knospen	1
10	10# Testkappe		Durchmesser:M49*4,5 Englisch 6 Knospen	1
11	11# Testkappe		Durchmesser:M46*3,5 Englisch 9 Knospen	1
12	12# Testkappe		Durchmesser:M51*3 Englisch 8 Knospen	1
13	13# Testkappe		Durchmesser:M61*4 Englisch 6 Knospen	1
14	14# Testkappe		Durchmesser:M53*3 Englisch 9 Knospen	1
15	15# Testkappe		Durchmesser:M48*2,5 Englisch 9 Knospen	1
16	16# Testkappe		Durchmesser:M45*3 Englisch 8 Knospen	1
17	17# Testkappe		Durchmesser:M50*3 Englisch8 Knospen	1
18	18# Testkappe		Durchmesser:M47*3 Englisch9 Knospen	1
19	19# Testkappe		Durchmesser:M34*3	1
20	20# Testkappe		Durchmesser:M44*3 Englisch 8Knospen	1
21	21# Testkappe		Durchmesser:M52*3 Englisch 9Knospen	1
22	22# Testkappe		Durchmesser:M44*3 Englisch8 Knospen	1
23	5# Testkappe			1
24	4# Testkappe			1
25	3# Testkappe			1
26	Injektor			1
27	Wassertank Deckelverstärkung			1
28	Thermometer		Bereich: 0-200°C / 32 - 400°F	1

TECHNISCHE PARAMETER

Modell	YS-01205
Druckbereich (psi)	0-35
Menge (Stück)	28
Produktgröße	420 x 335 x 155 mm
Nettogewicht (kg)	4,53

ACHTUNG

ÿ Kühlmittel kann herausspritzen.

ÿ Vor dem Ausbau der Pumpe oder des Adapters den Druck ablassen.ÿ Überprüfen Sie die Kühflüssigkeit nach dem Drucktest oder reparieren Sie den korrekten Stand und Frostschutz.ÿ

Vorsicht bei Arbeiten an laufenden Motoren, lose oder weite Kleidung kann in rotierenden Motorteilen hängen bleiben.

Lesen Sie alle Anweisungen, die mit diesem Produkt geliefert werden, und befolgen Sie sie. Lesen Sie die Anweisungen sorgfältig durch, bevor Sie dieses Werkzeug installieren, bedienen, warten oder reparieren.

Bewahren Sie diese Anleitung an einem sicheren und leicht zugänglichen Ort auf.

VERWENDUNGSZWECK DES WERKZEUGS

Dieses Kit dient zum Prüfen auf Lecks in Kühlsystemen von Fahrzeugen, einschließlich Kühler Kappen und nur für einen schnellen Kühlmittelwechsel. Nur bestimmungsgemäß verwenden.

- Lesen Sie die Anweisungen vor der Verwendung des Werkzeugs stets sorgfältig durch. - Dieses Werkzeugset dient ausschließlich der Wartung des Kühlsystems.

- Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereichs

- Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern. - Halten Sie den Arbeitsbereich sauber und ordentlich, trocken und frei von fremden Materialien.

- Lassen Sie dieses Werkzeugset NICHT von ungeschulten Personen

verwenden. · Tragen Sie immer einen Augenschutz, der den Standards OSHA und ANSI Z87.1 entspricht.

- Tragen Sie beim Arbeiten mit dem Werkzeug immer Handschuhe

Tragen Sie immer einen Gehörschutz

- Entsorgung: Kunden sollten die örtlichen Vorschriften zum Umgang mit Altteilen/Abfall befolgen

- Den Kühlerdeckel oder den Kühlmittelbehälterdeckel nicht bei heißem Motor oder bei

Betriebstemperatur. Lassen Sie den Motor erst abkühlen. Die Nichtbeachtung dieser Warnung kann

Dies kann zu Sachschäden und/oder Verletzungen führen.

VOR DEM GEBRAUCH

NICHT WEGWERFEN - DEM BENUTZER GEBEN

Überprüfen Sie beim Auspacken das Teilediagramm und die Teilenummernliste auf Seite 2, um sicherzustellen, Stellen Sie sicher, dass alle Teile vorhanden sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Verteiler.

GEBRAUCHSANWEISUNG

1. Dichtheitsprüfung des Kühlsystems

1.1 Demontage des originalen Kühlerdeckels vom Kühler bzw. Ausgleichsbehälter.

1.2 Wählen Sie den passenden Adapter aus dem Testset und schließen Sie ihn an den Heizkörper an oder Ausgleichsbehälter.

1.3 Schließen Sie nun die Handpumpe (1) an den Adapter an.

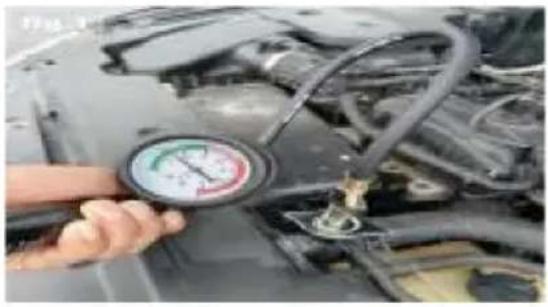

1.4 Drücken Sie die Prüfpumpe, bis ein Druck von 10 bis 15 psi erreicht ist (siehe Abbildung 1+2).

ACHTUNG: Vermeiden Sie einen Druck von 35 psi oder mehr!

Überprüfen Sie das Manometer. Wenn der angezeigte Wert sinkt, liegt die Leckage im Kühlsystem.

Das Kühlsystem weist ein Leck auf, wenn es zu Druckabfall oder Wasserverlust kommt.

CAUTION

2. Kühlerdeckel-Dichtheitsprüfung

2.1 Entfernen Sie den originalen Kühlerdeckel.
2.2 Wählen Sie die entsprechende Verbindung 2a oder 2ba und verbinden Sie sie mit dem Kühlerdeckel.
2.3 Drücken Sie die Prüfpumpe einige Male und beobachten Sie das Manometer. Der Druck herunterfallen, wenn die Kappe defekt ist. (siehe Abb. 3)
2.4 Vergleichen Sie die gemessenen Druckwerte mit dem Standarddruck des Kühlerdeckel.

WARTUNG / LAGERUNG

ÿ Stecken Sie den Prüfadapter auf die Schnellkupplung der Handdruckpumpe und Drücken Sie die Handdruckpumpe einige Male, um das Restwasser aus dem Testadapter.

ÿ Lassen Sie pneumatisches Öl in das Luftloch am Ende der Handpumpe tropfen, um den Kolben zu schmieren. der Handpumpe.

3. KÜHLSYSTEM FÜLLEN

3.1 Öffnen Sie die Haube und befestigen Sie eine Vakuumpumpe mit Haken an der Haube.
3.2 Kühler- bzw. Behälterdeckel abnehmen. Kühlmittel an geeigneter Stelle vollständig ablassen. Die Vorgehensweise ist der fahrzeugspezifischen Serviceliteratur zu entnehmen.

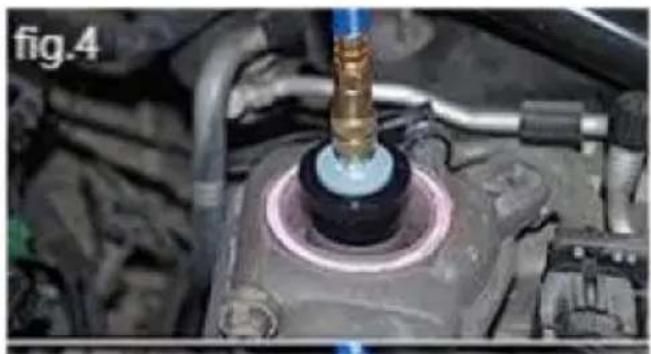

3.3 Verbinden Sie einen passenden fahrzeugspezifischen Adapter oder den Universaladapter mit dem Kühler/Behälter. (siehe Abb. 4+5)

3.4 Stellen Sie sicher, dass Ventil 3 auf „EIN“ und Ventil 7 auf „AUS“ steht. (siehe Abb. 6)
3.5 Vakuumpumpe an Druckluft anschließen und den Schalter „ON/OFF“ betätigen

auf "ON" (siehe Abb.7). Ventil № 3 auf "OFF" schalten. Wenn ein Druck von

20–25 inhg (60–50 cmhg) werden erreicht. (siehe Abb. 8)

3.6 Den Kühlmittelschlauch an die Vakuumpumpe anschließen und den Schlauch in eine Behälter mit Kühlmittel gefüllt.
3.7 Stellen Sie sicher, dass sich Ventil № 3 in der Position „OFF“ befindet, bevor das Kühlmittel nachgefüllt wird. hoch.
3.8 Stellen Sie sicher, dass der Schlauch mit Kühlmittel gefüllt ist.

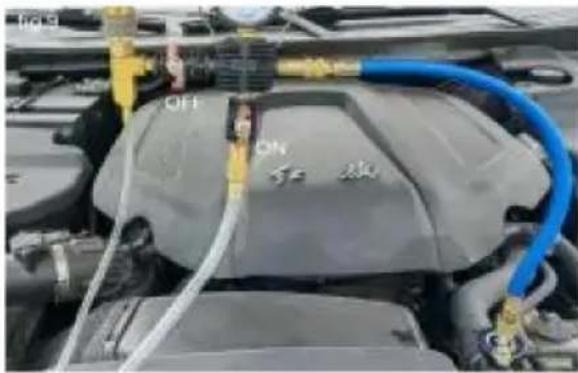

3.9 Ventil № 7 auf „ON“ schalten; das Kühlmittel wird aus dem Behälter abgesaugt. (siehe Abb. 9)
3.10 Wenn die Druckanzeige auf "0" gefallen ist, sollte der Kühler ausreichend ausgefüllt, andernfalls kann der Vorgang wiederholt werden.

Diese Anleitung ersetzt nicht die Serviceliteratur. Weitere Informationen finden Sie

Informationen in der Serviceliteratur. Bei allen Prüfungen sind fahrzeugspezifische Daten zu vorhanden; ohne diese Daten können keine angemessenen Ergebnisse gewährleistet werden.

ANWENDUNGEN

NEIN.

0Thermometer

2A- Stecker R123/R125 (Schwarz)

1 Druckprüfpumpe mit Manometer

2B

Stecker R123/R124 (Blau)

24

Buick

Chrysler Chevrolet

Ausweichen Jee p

Mercedes Oldsmobil

Pontiac

(Sebring:1995-) (Unternehmen: 1997-)

(Caravan:1989-)(Dakota:1989-)(Startus:1995-)

(W123,W124,W126,W201)

(Silhouette:1990-)

(Bonneville: 1990-)(Grand Prix.-2003)

Acura

BMW

BMW

Chevrolet t

Chrysler

Ausweichen

(Integra:1991-1993)(Legende:1989-1990)(NSX:1995-2004)(SLX:1997) (Kraft, 1992-1994)

(M6:2008)

(Nova:1985-1998)(Spektrum:1985-1988)(Sprint:1986-1988)

(Laser.1991-1998)(Sebring:1996-1998)

(Avenger:1995-1999)(Colt 1984-1991)(Ram 50:1989-1992) (Heimlichkeit: 1993-1996)

Adler Ford

(Gipfel: 1989) (Talon: 1991-1998)

(Aspire: 1994-1997)(Escort: 1991-2002)(Expedition: 2009-2011)

(Explorer;1995-2001)(Explorer Sport Trac:2001-2005)(F-150:2009-2011)

(Festiva: 1989–1993) (Mustang: 1997–2004) (Probe: 1989–1997).

(Ranger:1995-2011)(Tempo:1992-1994)(Thunderbird:1992-1995)

(Reisepass: 1994-2002)(Vorspiel: 1990-1998)

Hyundai

(Akzent 1995–2010)(Azea: 2006–2010)(Elantra: 1992–2011)(Entourage: 2007–2008)

(Excel: 1986–1994)(Genesis: 2009–2010)(Genesis Coupé: 2010)(Santa Fe: 2002–2010)

(Scoupe:1994)(Sonatar1989-2011)(Tiburon:1998-2008)(Tuscon:2005-2010)

(Veracruz:2007-2010)(XG 350:2004)

Infiniti

(FX 35:2003-2007)(G20:1991-2002)(G35:2004-2007)(130:1997-2000)

(135:2002-2004)(J30:1996)(M30:1990-1992)(M35:2006-2009)(M45:2003-2010)

(O45:1990-2006)(OX4:1998-2003)

Isuzu

(Amiga:1989-2000)(Axom:2002-2004)(1-Mark: 1985-1989)(Impulse:1985-1992)

(Rodeo:1991-1998)(Stylus:1991-1992)(Trooper:1986-2002)(VehiCROSS:1999)

(Amant:2006-2009)(Borrego: 2009)(Foto:2011)(Optma:2002-2010)

(Rio:2002-2011)(Rio5:2007-2011)(Rondo:2009-2010)(Sedona:2003-2011)

(Sephia:1994-2001)(Sorento:2003-2011)(Soul:2010-2011)(Spektrum:2000-2009)

(Jahrtausende: 1995–2002) (MPV: 1991–2006) (MX-5 Mata: 2006–2012)

(MX-6:1991-1997)(Schützling:1993-2003)(Schützling 5:2002-2003)(RX-7:1986-1995)

(RX-8:2005-2009)

Mercury (Capri:1991-1994)(Cougar:1989-1992)(Cougar:1993-1997 mit V6)

(Bergsteiger: 1997–2000)(Topas: 1992–1994)(Tracer: 1988–1999)

(Dorfbewohner: 1994-2002)

Mitsubishi (3000GT: 1992–1996) (Cordia: 1986–1988) (Diamant: 1992–1995) (Eclipse: 1990–1999)

In China hergestellt
