Produkttyp	Kühlmitteldrucktester
Marke	Vevor
Modell	YS-064
Druckbereich	0-35 psi (0-2,5 bar)
Anzahl der Teile	14
Abmessungen	340 x 290 x 95 mm
Nettogewicht	2,2 kg
Stromversorgung	Manuell (Handpumpe)
Hauptfunktionen	Dichtheitsprüfung des Kühlsystems, Lecktest des Kühlerdeckels
Kit-Inhalt	1 Pumpe, 13 Deckeladapter, 1 Thermometer
Verwendungszweck	Wartung von Fahrzeugkühlsystemen
Sicherheitshinweise	Schutzbrille und Handschuhe tragen, Kühlerdeckel bei heißem Motor nicht entfernen, Druck vor dem Ausbau ablassen
Pflege	Restwasser nach Gebrauch ausdrücken, Kolben mit Druckluftöl schmieren
Lagerung	An einem trockenen, sauberen Ort, außerhalb der Reichweite von Kindern
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronische Garantieurkunde auf der Vevor-Website verfügbar

Häufig gestellte Fragen - YS-064 Vevor

Wie verwende ich den Drucktester YS-064?

Entfernen Sie den Kühlerdeckel, wählen Sie den passenden Adapter, schließen Sie die Pumpe an und pumpen Sie, bis 10-15 psi erreicht sind. Beobachten Sie das Manometer: Ein Druckabfall weist auf ein Leck im Kühlsystem hin.

Welche Zubehörteile sind enthalten?

Das Kit enthält 1 Handpumpe, 13 Deckeladapter (verschiedene Durchmesser) und 1 Thermometer (0-200°C).

Wie hoch ist der maximale Druckbereich?

Der Druckbereich beträgt 0 bis 35 psi (0-2,5 bar). Überschreiten Sie nicht 35 psi, um Schäden zu vermeiden.

Wie teste ich den Kühlerdeckel?

Entfernen Sie den Deckel, befestigen Sie die passende Dichtung, pumpen Sie mehrmals und beobachten Sie den Druck. Ein schneller Abfall deutet auf einen defekten Deckel hin. Vergleichen Sie mit dem Standarddruck des Deckels.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets eine Schutzbrille und Handschuhe. Entfernen Sie niemals den Kühlerdeckel bei heißem Motor. Lassen Sie den Druck ab, bevor Sie die Pumpe oder den Adapter abnehmen.

Wie pflege ich das Kit?

Nach Gebrauch das Restwasser durch Leerpumpen ausdrücken. Schmieren Sie den Pumpenkolben mit Druckluftöl in der Entlüftungsbohrung.

Was tun, wenn der Druck während des Tests abfällt?

Ein Druckabfall weist auf ein Leck im Kühlsystem hin. Überprüfen Sie Anschlüsse und Schläuche. Reparieren Sie das Leck, bevor Sie das Fahrzeug wieder in Betrieb nehmen.

Ist das Kit mit allen Fahrzeugen kompatibel?

Das Kit enthält 13 Adapter für verschiedene Durchmesser von Kühler- und Ausgleichsbehälterdeckeln. Es ist für die meisten Fahrzeuge geeignet, aber überprüfen Sie die Kompatibilität mit Ihrem Modell.

Wo finde ich technische Unterstützung?

Besuchen Sie www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat.

Wie lagere ich das Werkzeug nach Gebrauch?

Lagern Sie das Kit an einem trockenen und sauberen Ort, außerhalb der Reichweite von Kindern. Befestigen Sie die Adapter nach dem Entleeren des Wassers am Schnellanschluss.

BEDIENUNGSANLEITUNG YS-064 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KÜHLERKÜHLMITTELDRUCK

TESTER

MODELL: YS-064

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KÜHLERKÜHLMITTEL DRUCKPRÜFER

MODELL:YS-064

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

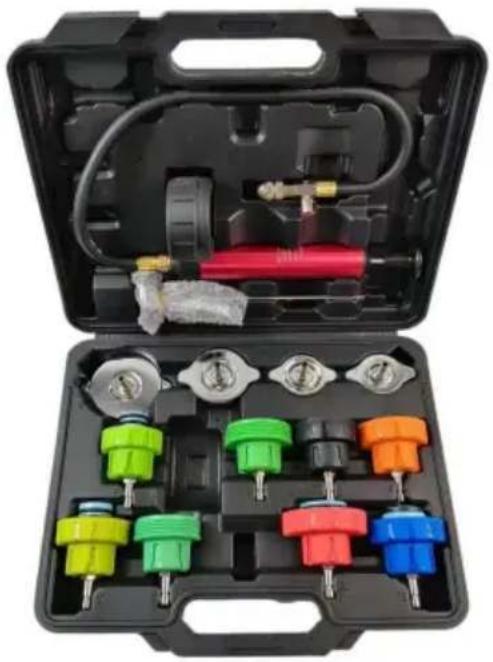

PRODUKTIONSPLAN

Nummer	Name	Bild	Spezifikation	Menge
1	Pumpe		DruckBereich 0-35psi/0-2,5 bar	1
2	2# Testkappe			1
3	3# Testkappe			1
4	4# Testkappe			1
5	5# Testkappe			1
6	6# Testkappe		Durchmesser:M50*3,5Englisch 10Knospen	1
7	7# Testkappe		Durchmesser:M45*3,5Englisch 9 Knospen	1
8	8# Testkappe		Durchmesser::M57*3Englisch 9Knospen	1
9	9# Testkappe		Durchmesser::M62*3Englisch 9Knospen	1
10	10# Testkappe		Durchmesser::M49*4,5Englisch 6Knospen	1
11	11# Testkappe		Durchmesser::M46*3,5Englisch 9Knospen	1
12	12# Testkappe		Durchmesser:M51*3Englisch 8Knospen	1
13	13# Testkappe		Durchmesser:M61*4Englisch 6Knospen	1
14	Thermometer		Reichweite:0-200C/32 -400°F	1

TECHNISCHE PARAMETER

Modell	YS-064
Druckbereich (psi)	0-35
Menge (Stück)	14
Produktgröße	340*290*95 mm
Nettogewicht (kg)	2.2

ACHTUNG

ÿ Kühlmittel kann herausspritzen.

ÿ Vor dem Ausbau der Pumpe oder des Adapters den Druck ablassen.ÿ Nach dem Drucktest oder der Reparatur den korrekten Füllstand der Kühflüssigkeit überprüfen und Frostschutz.

ÿ Seien Sie vorsichtig bei Arbeiten an laufenden Motoren. Lose oder weite Kleidung kann in rotierenden Motorteilen hängen bleiben.

Lesen Sie alle Anweisungen, die mit diesem Produkt geliefert werden, und befolgen Sie sie.

Lesen Sie die Anweisungen sorgfältig durch, bevor Sie dieses Werkzeug installieren, bedienen, warten oder reparieren.

Bewahren Sie diese Anleitung an einem sicheren, zugänglichen Ort auf.

VERWENDUNGSZWECK DES WERKZEUGS

Dieses Kit dient zum Prüfen auf Lecks in Kühlsystemen von Fahrzeugen, einschließlich Kühler

Kappen und nur zum schnellen Kühlmittelwechsel. Nur bestimmungsgemäß verwenden.

ÿ Lesen Sie die Anweisungen vor der Verwendung des Werkzeugs stets sorgfältig

durch. ÿ Dieses Werkzeugset ist nur für die Wartung des Kühlsystems

bestimmt. ä Stellen Sie sicher, dass der Arbeitsbereich ausreichend

beleuchtet ist. ä Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern. ä Halten Sie

den Arbeitsbereich sauber und ordentlich, trocken und frei von fremden Materialien.

ÿ Erlauben Sie diesen Werkzeugsatz NICHT ungeschulten Personen. ÿ

Tragen Sie immer einen Augenschutz, der den Standards OSHA und ANSI Z87.1 entspricht. ä Tragen

Sie beim Arbeiten mit dem Werkzeug immer Handschuhe.

ÿ Tragen Sie immer einen Gehörschutz.
y Entsorgung: Kunden sollten die örtlichen Vorschriften zur Entsorgung von Altgeräten/Abfällen befolgen. Teile.
Den Kühlerdeckel oder den Kühlmittelbehälterdeckel nicht abnehmen, wenn der Motor heiß ist oder auf Betriebstemperatur. Lassen Sie den Motor erst abkühlen, wenn Sie diese Warnung nicht beachten. kann zu Schäden und/oder Verletzungen führen.

VOR DEM GEBRAUCH

NICHT WEGWERFEN - DEM BENUTZER GEBEN

Überprüfen Sie beim Auspacken die Teilezeichnung und die Teilenummernliste auf Seite 2, um sicherzustellen, dass alle enthalten. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler. Teile sind

GEBRAUCHSANWEISUNG

1. Dichtheitsprüfung des Kühlsystems

1.1 Demontage des originalen Kühlerdeckels vom Kühler bzw. Ausgleichsbehälter.
1.2 Wählen Sie den passenden Adapter aus dem Testset und schließen Sie ihn an den Heizkörper an oder Ausgleichsbehälter.
1.3 Schließen Sie nun die Handpumpe (1) an den Adapter an.

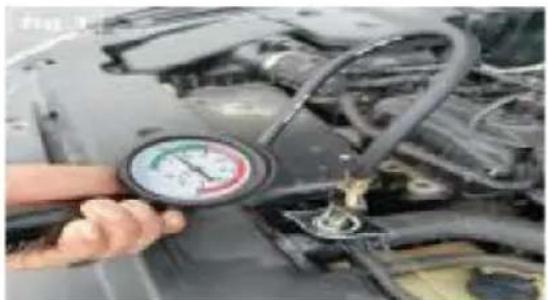

1.4 Drücken Sie die Prüfpumpe, bis ein Druck von 10 bis 15 psi erreicht ist (siehe Abbildung 1+2).

ACHTUNG: Vermeiden Sie einen Druck von 35 psi oder mehr!

Überprüfen Sie das Manometer. Wenn der angezeigte Wert sinkt, liegt die Leckage im Kühlsystem.

Bei Druckabfall oder Wasserverlust liegt eine Undichtigkeit im Kühlsystem vor.

2. Kühlerdeckel-Dichtheitsprüfung

2.1 Entfernen Sie den originalen Kühlerdeckel.
2.2 Wählen Sie die entsprechende Verbindung 2a oder 2ba und verbinden Sie sie mit dem Kühlerdeckel.

2.3 Drücken Sie die Prüfpumpe einige Male und beobachten Sie das Manometer. Der Druck fällt, wenn die Kappe defekt ist (siehe Abb. 3).
2.4 Vergleichen Sie die gemessenen Druckwerte mit dem Normdruck des Kühlerdeckels.

WARTUNG / LAGERUNG

ÿ Stecken Sie den Prüfadapter auf die Schnellkupplung der Handdruckpumpe und drücken Sie die Handdruckpumpe einige Male, um das Restwasser aus dem Prüfadapter zu drücken.

ÿ Lassen Sie pneumatisches Öl in das Luftloch am Ende der Handpumpe tropfen, um den Kolben zu schmieren. der Handpumpe.

WICHTIGER HINWEIS

Diese Anleitung ersetzt nicht die Serviceliteratur. Weitere Informationen finden Sie ggf. in der Serviceliteratur. Für alle Prüfungen sollten fahrzeugspezifische Daten vorliegen, ohne diese sind keine ausreichenden Ergebnisse gewährleistet.

ANWENDUNGEN

No.

0 Thermometer
