Type de produit	Testeur de pression de liquide de refroidissement
Marque	Vevor
Modèle	YS-064
Plage de pression	0-35 psi (0-2,5 bar)
Nombre de pièces	14
Dimensions	340 x 290 x 95 mm
Poids net	2,2 kg
Alimentation	Manuelle (pompe à main)
Fonctions principales	Test d'étanchéité du système de refroidissement, test de fuite du bouchon de radiateur

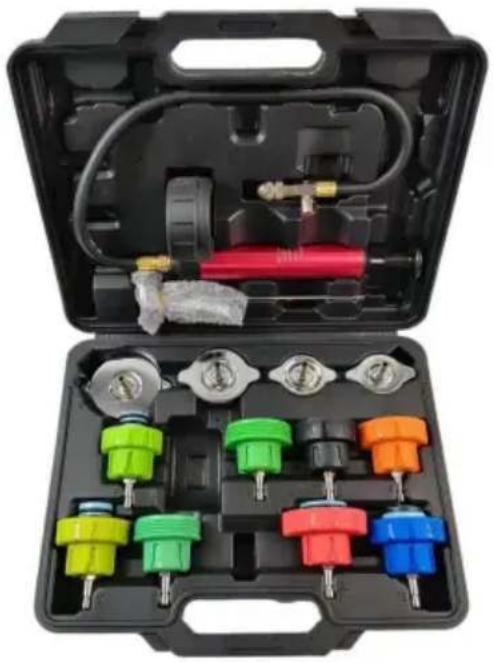

Contenu du kit	1 pompe, 13 adaptateurs de bouchon, 1 thermomètre
Utilisation prévue	Entretien des systèmes de refroidissement de véhicules
Précautions de sécurité	Porter lunettes et gants, ne pas retirer le bouchon moteur chaud, relâcher la pression avant démontage
Entretien	Expulser l'eau résiduelle après usage, lubrifier le piston avec de l'huile pneumatique
Stockage	Dans un endroit sec et propre, à l'abri des enfants
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible sur le site Vevor

FOIRE AUX QUESTIONS - YS-064 Vevor

Comment utiliser le testeur de pression YS-064 ?

Retirez le bouchon du radiateur, choisissez l'adaptateur adapté, connectez la pompe, puis pompez jusqu'à atteindre 10-15 psi. Surveillez le manomètre : une chute de pression indique une fuite dans le circuit de refroidissement.

Quels sont les accessoires inclus ?

Le kit comprend 1 pompe manuelle, 13 adaptateurs de bouchon (diamètres variés), et 1 thermomètre (0-200°C).

Quelle est la plage de pression maximale ?

La plage de pression est de 0 à 35 psi (0-2,5 bar). Ne dépassez pas 35 psi pour éviter tout dommage.

Comment tester le bouchon de radiateur ?

Retirez le bouchon, fixez le joint approprié, pompez plusieurs fois et observez la pression. Une chute rapide indique un bouchon défectueux. Comparez avec la pression standard du bouchon.

Quelles précautions de sécurité prendre ?

Portez toujours des lunettes de protection et des gants. Ne retirez jamais le bouchon du radiateur quand le moteur est chaud. Relâchez la pression avant de démonter la pompe ou l'adaptateur.

Comment entretenir le kit ?

Après usage, expulsez l'eau résiduelle en pompant à vide. Lubrifiez le piston de la pompe avec huile pneumatique dans le trou d'aération.

Que faire si la pression chute pendant le test ?

Une chute de pression indique une fuite dans le système de refroidissement. Vérifiez les raccords et les durites. Réparez la fuite avant de remettre le véhicule en service.

Le kit est-il compatible avec tous les véhicules ?

Le kit inclut 13 adaptateurs pour différents diamètres de bouchons de radiateur et de vase d'expansion. Il convient à la plupart des véhicules, mais vérifiez la compatibilité avec votre modèle.

Où trouver l'assistance technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

Comment stocker l'outil après utilisation ?

Rangez le kit dans un endroit sec et propre, à l'abri des enfants. Fixez les adaptateurs au connecteur rapide après les avoir vidés de leur eau.

MODE D'EMPLOI YS-064 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PRESSION DU LIQUIDE DE REFROIDISSEMENT DU RADIATEUR

TESTEUR

MODÈLE : YS-064

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

LIQUIDE DE REFROIDISSEMENT DU RADIATEUR

TESTEUR DE PRESSION

MODÈLE : YS-064

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?

N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

CALENDRIER DE PRODUCTION

Nombre	Nom	Image	Spécification	quantité
1	Pompe		Pressionplage de 0 à 35 psi/0-2,5bar	1
2	2# Test cap			1
3	3# Test cap			1
4	4# Test cap			1
5	5# Test cap			1
6	6# Test cap		Diamètre:M50*3.5Anglais 10bourgeons	1
7	7# Test cap		Diamètre:M45*3,59 bourgeons anglais	1
8	8# Test cap		Diamètre::M57*3Anglais 9bourgeons	1
9	9# Test cap		Diamètre::M62*39 bourgeonsanglais	1
10	10# Test cap		Diamètre::M49*4.5Anglais 6bourgeons	1
11	11# Test cap		Diamètre::M46*3.59 bourgeonsanglais	1
12	12# Test cap		Diamètre:M51*3Anglais 8bourgeons	1
13	13# Test cap		Diamètre:M61*4Anglais 6bourgeons	1
14	Thermomètre		Gamme:0-200°C/32 -400°F	1

PARAMÈTRES TECHNIQUES

Modèle	YS-064
Plage de pression (psi)	0-35
Quantité (PCS)	14
Taille du produit	340*290*95 mm
Poids net (kg)	2.2

ATTENTIONS

Le liquide de refroidissement peut

gicler. Avant de démonter la pompe ou l'adaptateur, relâchez la pression. Vérifiez le liquide

de refroidissement après le test de pression ou réparez le niveau et le niveau corrects.

protection contre le gel.

Soyez prudent lorsque vous travaillez sur des moteurs en marche. Des vêtements amples ou amples peuvent être coincé dans les pièces rotatives du moteur.

Étudiez, comprenez et suivez toutes les instructions fournies avec ce produit. Lisez-les

Lisez attentivement ces instructions avant d'installer, d'utiliser, d'entretenir ou de réparer cet outil.

Conservez ces instructions dans un endroit sûr et accessible.

UTILISATION PRÉVUE DE L'OUTIL

Ce kit est conçu pour tester les fuites dans les systèmes de refroidissement des véhicules, y compris le radiateur

Bouchons et uniquement pour un changement rapide du liquide de refroidissement. À utiliser uniquement comme prévu.

Lisez toujours attentivement les instructions avant d'utiliser l'outil. Ce kit d'outils est destiné uniquement à l'entretien du système de refroidissement. Assurezvous que la zone de travail dispose d'un éclairage adéquat. Tenez

les enfants et les personnes non autorisées à l'écart de la zone de travail. Gardez la zone de travail propre et bien rangée, sèche et exempte de matériaux non pertinents.

NE laissez PAS des personnes non formées utiliser cette trousse à outils.

Portez toujours une protection oculaire conforme aux normes OSHA et ANSI Z87.1. Portez toujours des gants lorsque vous travaillez avec l'outil.

Portez toujours une protection auditive.

Élimination : les clients doivent suivre les réglementations locales pour manipuler les produits usagés/déchets parties.

Ne retirez pas le bouchon du radiateur ou du flacon de liquide de refroidissement lorsque le moteur est chaud ou à température de fonctionnement. Laissez d'abord refroidir le moteur en cas de non-respect de cet avertissement peut causer des dommages et/ou des blessures corporelles.

AVANT UTILISATION

NE PAS JETER - DONNER À L'UTILISATEUR

Lors du déballage, vérifiez le schéma des pièces et la liste des numéros de pièces à la page 2 pour vous assurer que toutes les pièces sont inclus. Si des pièces manquent ou sont endommagées, veuillez appeler votre distributeur. les pièces sont

MODE D'EMPLOI

1. Test d'étanchéité du système de refroidissement
   1.1 Retrait du bouchon de radiateur d'origine du radiateur ou du vase d'expansion.
   1.2 Choisissez l'adaptateur approprié dans le kit de test et connectez-le au radiateur ou vase d'expansion.
   1.3 Connectez maintenant la pompe à main (1) à l'adaptateur.

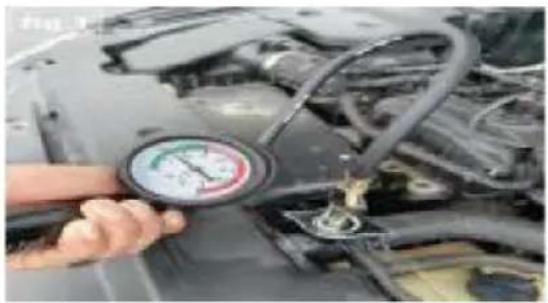

   1.4 Appuyez sur la pompe de test jusqu'à ce que la pression de 10 à 15 psi soit atteinte (voir figure 1+2)

ATTENTION : évitez une pression de 35 psi ou plus !

Vérifiez le manomètre. Si la valeur affichée diminue, la fuite est dans le circuit de refroidissement.

Le système de refroidissement présente une fuite en cas de chute de pression ou de perte d'eau.

1. Test de fuite du bouchon du radiateur
   2.1 Retirez le bouchon du radiateur d'origine.
   2.2 Choisissez le joint approprié 2a ou 2ba et connectez-le au bouchon du radiateur.

2.3 Appuyez plusieurs fois sur la pompe de test et observez le manomètre. La pression chute si le bouchon est défectueux (voir fig. 3).
2.4 Comparez les valeurs de pression mesurées avec la pression standard du bouchon du radiateur.

ENTRETIEN / STOCKAGE

Fixez l'adaptateur de test au raccord rapide de la pompe à pression manuelle, puis appuyez plusieurs fois sur la pompe à pression manuelle pour expulser l'eau restante de l'adaptateur de test.

Déposez de l'huile pneumatique dans le trou d'aération de l'extrémité de la pompe à main pour lubrifier le piston de la pompe à main.

NOTE IMPORTANTE

Ces instructions ne remplacent pas la documentation technique. Vous trouverez des informations complémentaires dans la documentation technique. Pour tous les contrôles, des données spécifiques au véhicule doivent être disponibles ; sans ces données, des résultats adéquats ne peuvent être garantis.

APPLICATIONS

No.

0 Thermometer
