Marque	Vevor
Modele	SC256M
Type de produit	Camera thermique portative
Resolution du detecteur	256 x 192 pixels
Bande spectrale	8 a 14 μm
NETD (sensibilite thermique)	35 mK
Champ de vision	56° x 42°
Plage de mesure de temperature	-20°C a 150°C et 100°C a 550°C
Precision de mesure	±2% ou ±2°C (la plus elevee prevaut)
Modes d'image	Thermique, visuel, PIP, DDE, fusion double spectre
Palettes de couleurs	7 types (Whitehot, Blackhot, Iron, Lava, Rainbow, Rainbow HC, Blackred)
Zoom numerique	1x, 2x, 4x, 8x
Ecran	3,5 pouces tactile (480 x 640)
Stockage	Carte MicroSD jusqu'a 32 Go (extensible a 512 Go pour certains modeles)
Batterie	Li-ion rechargeable, demontable, charge via USB-C (3 h), autonomie 8 h
Connexions	USB, Wi-Fi
Logiciel d'analyse	PC (logiciel d'analyse thermique) ou mobile (iOS/Android)
Fixation trepied	1/4"-20-UNC
Temperature de fonctionnement	-10°C a +50°C
Indice de protection	IP54 (CEI 60529)
Resistance aux chutes	2 m
Entretien du boitier	Chiffon doux avec eau chaude ou solution detergente faible
Nettoyage de la lentille infrarouge	Alcool isopropylique (>30%) ou ethanol 96% sur coton

FOIRE AUX QUESTIONS - SC256M Vevor

Comment charger la camera thermique SC256M ?

La charge peut se faire de trois manieres : avec un adaptateur secteur (prise USB-C), via un ordinateur (cable USB, plus lent), ou avec une base de chargement optionnelle. Le temps de charge complet est d'environ 3 heures.

Comment prendre une photo ou une video ?

Dans l'interface d'observation, reglez la mise au point si necessaire. Appuyez brievement sur le declencheur pour capturer une image. Appuyez longuement pour demarrer l'enregistrement video.

Comment regler l'emissivite pour des mesures precises ?

L'emissivite se regle dans les parametres de mesure, de 0,01 a 1,0 par pas de 0,01. Utilisez le tableau d'emissivite fourni dans le manuel (annexe A) pour les materiaux courants. Un reglage correct est essentiel pour des mesures fiables.

Quels sont les modes d'image disponibles ?

Cinq modes : DDE (amelioration des details), Fusion thermique (fusion infrarouge/visible), PIP (incrustation infrarouge), Imagerie thermique (infrarouge seule) et Appareil photo numerique (visible).

Comment nettoyer la lentille infrarouge ?

Utilisez un coton propre imbibe d'alcool isopropylique (>30%) ou d'ethanol a 96%. Essuyez la lentille doucement une seule fois en evitant de rayer le revetement antireflet.

Quelle est la plage de mesure de temperature ?

Deux plages : -20°C a 150°C (mode basse temperature) et 100°C a 550°C (mode haute temperature). Basculez entre les modes dans les parametres de mesure.

Comment configurer une alarme de temperature ?

Dans les parametres d'alarme, activez l'alarme haute et/ou basse temperature, reglez les seuils (ex: 120°C pour haute). Vous pouvez aussi activer la capture automatique d'ecran lors du declenchement.

La camera est-elle etanche ?

Oui, l'indice de protection est IP54, ce qui la protege contre les projections d'eau et la poussiere. Ne l'immergez pas.

Comment transferer les images vers un PC ?

Connectez la camera en USB et selectionnez le mode 'disque U' dans les parametres. La carte SD apparait comme un lecteur. Vous pouvez aussi retirer la carte et utiliser un lecteur.

Que faire si l'image est bruitee ou non uniforme ?

Effectuez une correction de non-uniformite en appuyant longuement sur le bouton Retour ou Galerie. Cela compense les variations de pixels dues aux changements de temperature ambiante.

MODE D'EMPLOI SC256M Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

	Avertissement - Pour réduire le risque de blessure, l'utiliser attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européen 2012/19/UE. Le symbole représentant une poubelle barrée indicate que le produit doit faire l'objet d'une collecte sélective dans l'europeenne. Ceci s'applique au produit et à tous les accessoiers marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures menagères, mais doivent être dépê dans un point de collecte pour le recyclage des apparciels éle et électroniques.
FC	Informations FCC : ATTENTION : Les changements ou modifications non exprésé approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utiliseur à utiliser l'équipment ! Cet apparéil est conforme à la partie 15 de la réglementation Son utilisation est soumise aux deux conditions suivantes : 1) Ce produit peut provoquer des interférences nuisibles . 2) Ce produit doit accepter toute interférence reçue, y compris qui peuvent provoquer un fonctionnement indésirable . AVERTISSEMENT : Les changements ou modifications apportés produit non expressément approuvés par la partie responsable conformité pourraient annuler le droit de l'utiliseur à utiliser l'article . Remarque : ce produit a été testé et jugé conforme aux limit apparemil numérique de classe B conformément à la partie 15 règles de la FCC. Ces limites sont conçues pour fournir une raisonnable contre les interférences nuisibles dans une installation résidentielle . Ce produit génére, utilise et peut émettre des radiofréquences . n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio

Cependant, rien ne garantit l'absence d'interférences dans une installation donnée. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être vérifié en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

Consignes de sécurité

AVERTISSEMENT

Assurez-vous de lire toutes les fiches de données de sécurité (FDS) et les étiquettes d'avertissement sur les contenants avant d'utiliser un liquide. Ces liquides peuvent être dangereux et entraîner des blessures.

Il est interdit d'utiliser le produit à une température élevée supérieure à 60 °C ou à une température basse inférieure à -20 °C.

Il est recommandé de l'utiliser dans des conditions d'humidité relative comprises entre 10 % et 95 % (sans condensation).

Le démontage ou la modification non autorisés de la caméra thermique sont interdits.

PRUDENCE

Qu'il y ait ou non un cache-objectif, ne dirigez pas la caméra thermique infrarouge vers une lumière intense ou un équipement

émettant un rayonnement laser. Cela affecterait la précision de la caméra thermique et pourrait même endommager son détecteur. Ne pas utiliser le produit dans des conditions non conformes aux exigences environnementales. Pour connaître les exigences environnementales spécifiques, consultez le tableau des paramètres du produit.

N'appliquez pas de solvants ou de liquides équivalents sur l'article photo, les câbles ou d'autres éléments.

Soyez prudent lorsque vous nettoyez les lentilles infrarouges. Leur revêtement antireflet est facilement endommagé. Un nettoyage trop vigoureux ou avec des objets rugueux comme des mouchoirs peut endommager la lentille infrarouge.

2006/66/CE (directive sur les batteries) : Ce produit contient une

batterie qui ne peut être éliminée avec les déchets municipaux non triés dans l'Union européenne. Consultez la documentation du produit pour obtenir des informations spécifiques sur la batterie. La batterie porte ce symbole, qui peut inclure des lettres indiquant la présence de cadmium (Cd), de plomb (Pb) ou de mercure (Hg). Pour un recyclage approprié, rapportez la batterie à votre fournisseur ou à un point de collecte agréé. Pour plus d'informations, consultez : www.recyclethis.info

Directive 2012/19/UE (DEEE) : Les produits marqués de ce symbole

ne peuvent pas être éliminés avec les déchets municipaux non triés dans l'Union européenne. Pour un recyclage approprié, rapportez ce produit à votre fournisseur local lors de l'achat d'un équipement neuf équivalent, ou déposez-le dans les points de collecte prévus à cet effet.

Pour plus d'informations, consultez : www.recyclethis.info

Présentation du produit

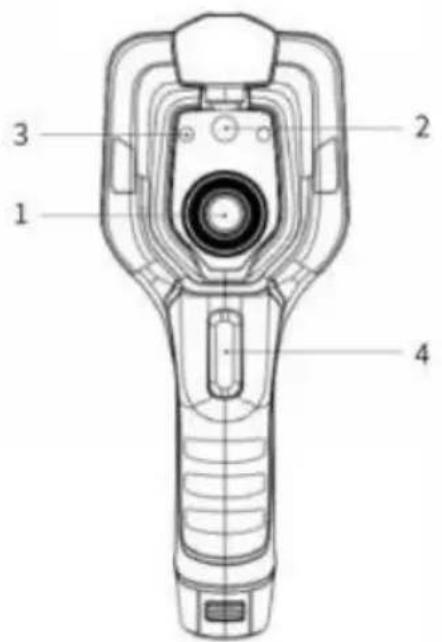

Caméra (Vue de face)

1. Lentille infrarouge
2. appareil photo numérique
3. Pointeur laser
4. Déclenchement

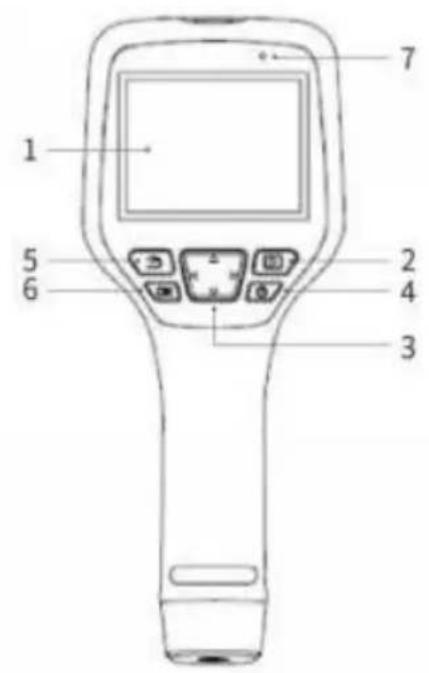

Boutons (vue de l'arrière)

1. Écran d'affichage
2. Bouton Galerie : appuyez pour ouvrir la galerie. Appuyez longuement pour corriger l'uniformité de l'image. 10. Bouton de navigation : Effectuez des sélections pour le menu, les paramètres et la galerie en cliquant vers le haut/bas/gauche/droite.
3. Bouton Marche/Arrêt : Appuyez longuement pour allumer/éteindre. Une fois allumé, cliquez pour allumer/éteindre le pointeur laser.
4. Bouton Retour : cliquez pour annuler l'opération ou revenir à l'opération précédente. Appuyez longuement pour corriger l'uniformité de l'image. 13. Bouton Entrée : Cliquez sur OK pour confirmer l'opération. 14. Microphone : Il est utilisé pour enregistrer des notes vocales après prise de vue.

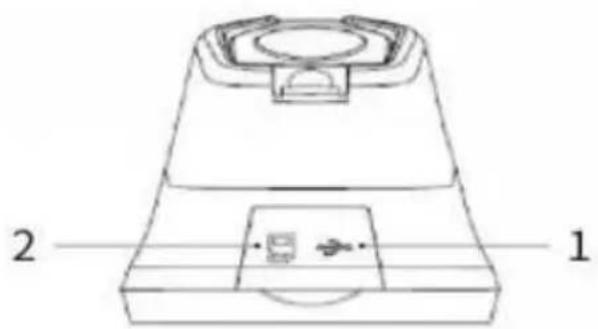

Connecteur et carte mémoire

No	Nom	Description
n.
1	Interface USB	Connectez un cable USB à l'adaptateur secteur p le chargement. Connectez un cable USB à un ordinateur pour o ou transférer des données.
2	Carte SD	Carte MicroSD standard, standard 32 Go, elle pe sauvegarder 140 000 images au maximum ( ex format FAT), capacité extensible à 512 Go pour certains modèles. La carte SD peut être retiree et les données tra vers un PC ou d'autres appareils dotés d'un lect carte.

Guide de démarrage rapide

Veuillez suivre les procédures :

Chargement

1. L'adaptateur secteur et le câble USB peuvent être utilisés pour charger l'appareil.
2. Vous pouvez charger l'appareil en connectant le câble USB de l'accessoire à l'ordinateur.

Remarque : cette méthode de charge prend plus de temps que l'utilisation de l'adaptateur secteur.

11. La base de chargement peut également être utilisée pour charger la batterie. 12. Veuillez charger la caméra thermique à température ambiante.

Allumer

Appuyez longuement sur le bouton d'alimentation pour démarrer l'appareil.

Recherche de cible

Dirigez la caméra thermique vers l'objet d'intérêt.

Capture d'image

Cliquez sur le bouton de déclenchement pour capturer l'image et

enregistrez la vidéo en appuyant longuement sur le bouton de déclenchement.

Analyse par logiciel PC

Exécutez le client après avoir téléchargé le logiciel sur le PC, puis utilisez un câble USB ou une carte SD pour importer des données pour une analyse plus approfondie.

Analyse par APP

Téléchargez et installez l'application sur votre appareil mobile. Activez le point d'accès sur la caméra thermique connectée à votre appareil, lancez l'application et importez les données pour une analyse plus approfondie.

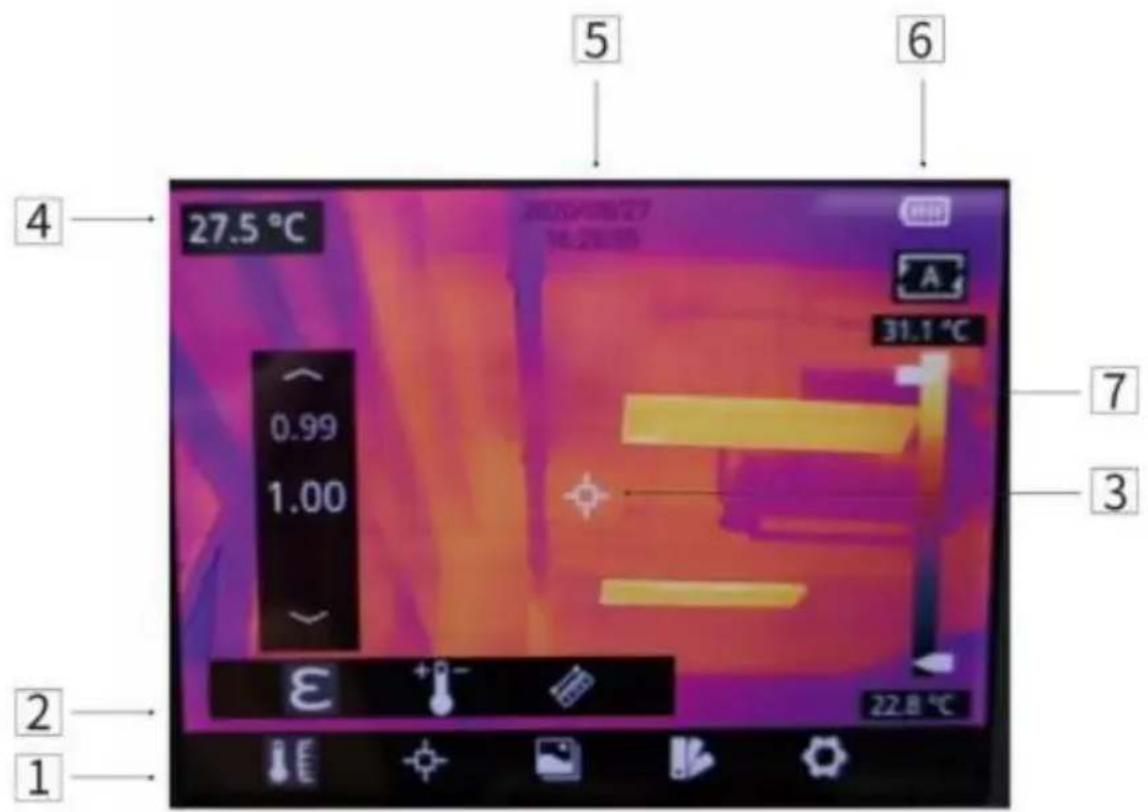

Interface utilisateur

Non .	Nom	Description
1	Menu principal	les paramètres, le mode de mesure, le mode d'impalettes de couleurs et d'autres paramètres peuvent définis.
2	Sous-menu	des options spécifiqueques peuvent être définies, comme une palette de couleurs spécifique.
3	Point de mesure de la température	Des mesures de point central, de suivi de point à haute/basse température, de point personnelisé, de personnalisée et de mesure de zone personnalisée disponibles.
4	Température du point central	la température du point central est affichée.
5	Date et heures	la date et l'heure sont affichées.
6	Capacité de la batterie	la capacité restante de la batterie est affichée.
7	Plage de température	la plage de température dans l'écran actuel peut être affichée.

Instructions d'utilisation

Chargement

Charger avec un adaptateur secteur

1. Branchez l'adaptateur secteur dans la prise.
2. Utilisez un câble USB pour connecter l'adaptateur et l'appareil photo afin de le charger.

Remarque : il faut environ 3 heures pour charger complètement l'appareil.

Charger avec un ordinateur

Utilisez un câble USB pour connecter la caméra thermique à l'ordinateur afin de la charger.

Remarque : lors du chargement avec un ordinateur, l'ordinateur doit être allumé et le temps de chargement est plus long qu'avec un adaptateur.

Charger avec une base de chargement

1. Connectez l'adaptateur secteur et la base de chargement avec un câble USB, puis branchez l'adaptateur secteur dans la prise.

câble USB, puis branchez l'adaptateur secteur dans la prise.

1. Retirez la batterie et placez-la correctement dans la base de chargement pour la charger.

Remarque : lorsque la batterie n'est pas placée, l'indicateur de la base de chargement clignote ; l'indicateur devient rouge lorsque la batterie est placée et en charge ; l'indicateur devient vert lorsque la batterie est complètement chargée.

Marche/Arrêt

1. Appuyez en continu sur le bouton d'alimentation pour démarrer l'appareil.
2. Appuyez sur le bouton d'alimentation pendant environ 3 secondes pour l'éteindre.

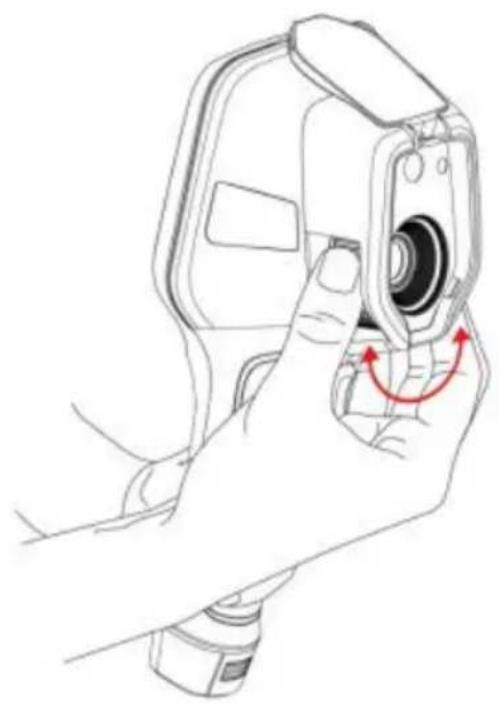

Réglage de la mise au point (disponible uniquement pour certains modèles)

Assurez-vous que l'appareil est sous tension, alignez la caméra sur la scène mesurée, faites tourner la bague de mise au point à côté de l'objectif dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, ce qui peut rendre l'image plus claire via le réglage de la distance focale, voir la figure suivante pour la méthode de réglage détaillée :

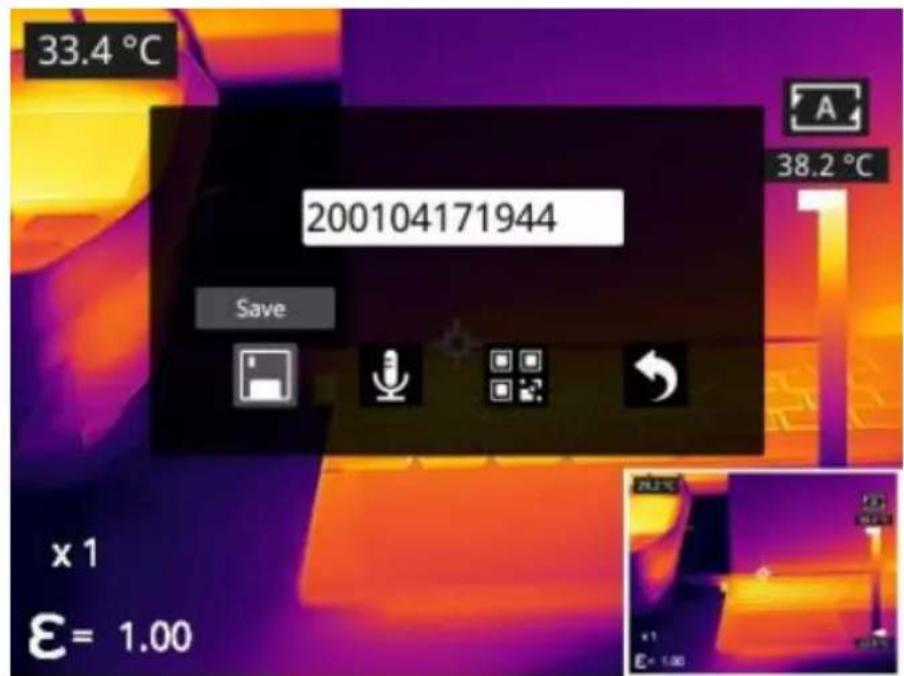

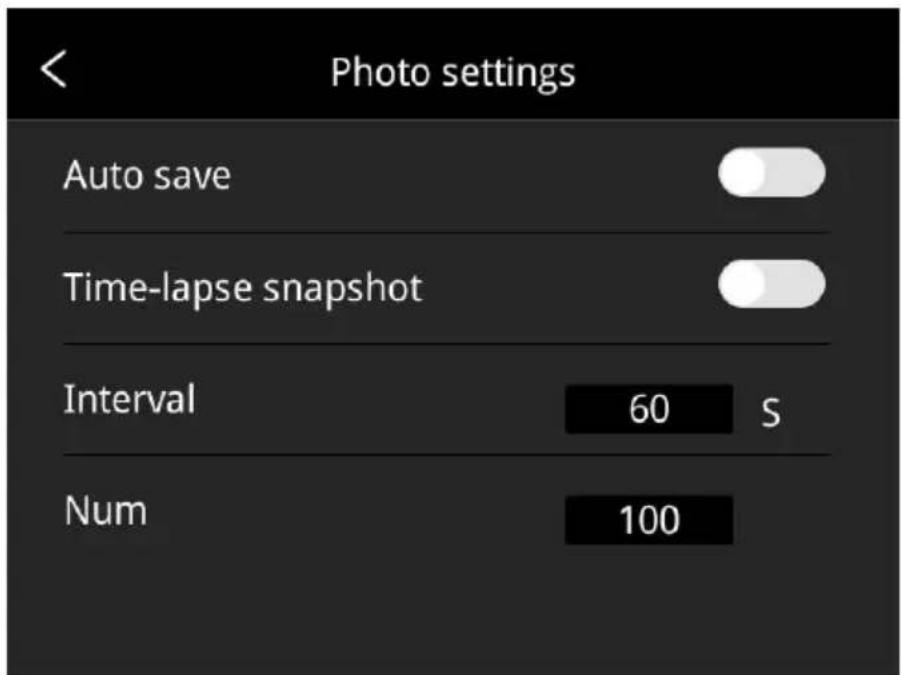

Capture d'images/vidéos

1. Dans l'interface d'observation, réglez la bague de mise au point pour obtenir une image nette. Appuyez brièvement sur le déclencheur pour capturer l'image. Appuyez longuement sur le déclencheur pour enregistrer la vidéo.
2. Appuyez sur le bouton « Enregistrer » de l'écran tactile, cliquez sur « OK » ou appuyez brièvement sur la gâchette pour enregistrer l'image. Appuyez sur d'autres boutons de l'écran ou utilisez les touches de navigation + « OK » pour annoter l'enregistrement, scanner le code QR pour nommer le fichier ou annuler l'enregistrement.

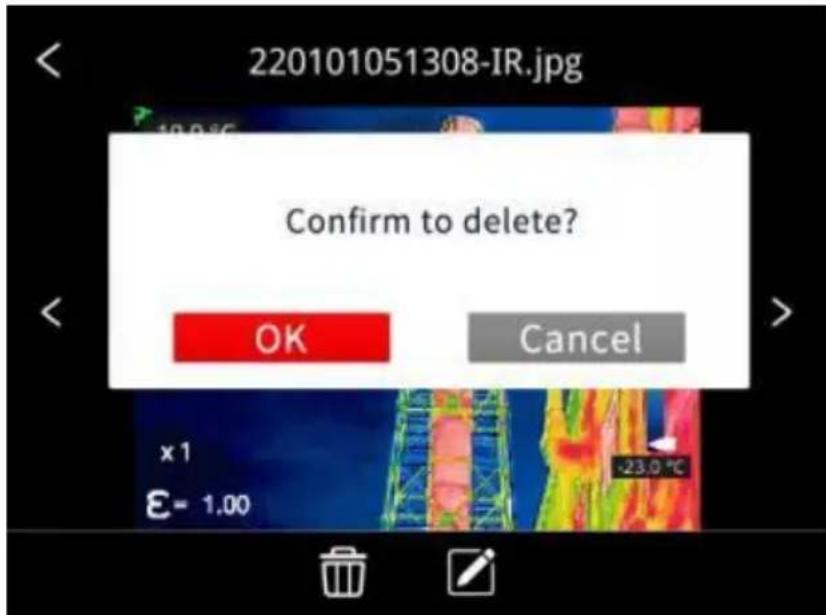

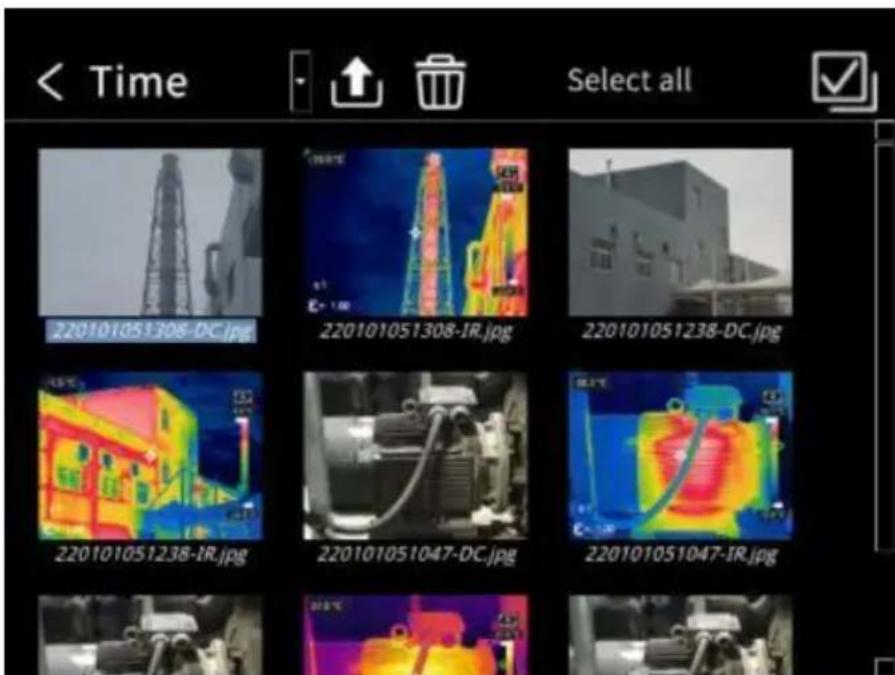

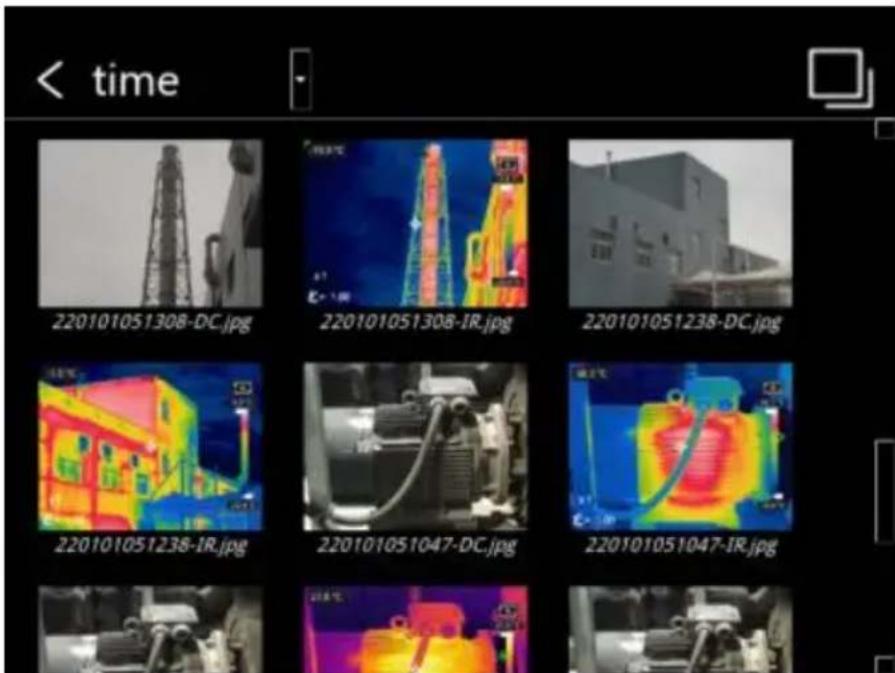

Voir les photos/vidéos

Les images que vous avez capturées sont enregistrées sur la carte SD. Vous pouvez suivre les étapes ci-dessous pour les visualiser à tout moment :

1. Entrez dans la galerie de photos en cliquant sur le bouton Galerie. Choisissez les modes d'affichage de l'image en cliquant sur la flèche déroulante. Il existe deux types de modes : trier par nom de fichier ou par heures.

1. Sélectionnez l'image ou la vidéo que vous souhaitez afficher en appuyant sur le bouton de navigation ou sur l'écran tactile.

11. Appuyez sur OK ou cliquez sur l'image ou la vidéo pour l'afficher en plein écran. Sélectionnez l'option Supprimer, puis confirmez pour supprimer l'élément actuel. Sélectionnez l'option Renommer, puis confirmez pour renommer l'élément actuel.

12. Lorsque vous êtes dans l'interface d'aperçu, cliquez sur le bouton multiple dans le coin supérieur droit de l'écran, puis sélectionnez l'image ou la vidéo à supprimer et supprimez les éléments sélectionnés en appuyant sur le bouton Supprimer.

13. Revenez à l'interface d'observation en cliquant sur le bouton Galerie, le bouton Retour ou en touchant l'écran. 14. Cliquez une fois sur le bouton de la galerie, appuyez sur le bouton retour ou utilisez l'écran tactile pour revenir à l'interface d'observation.

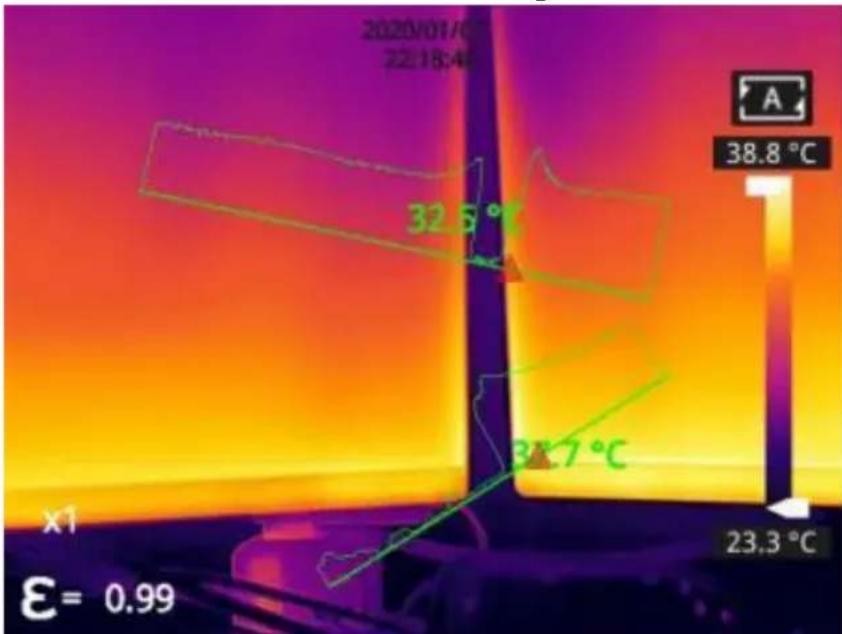

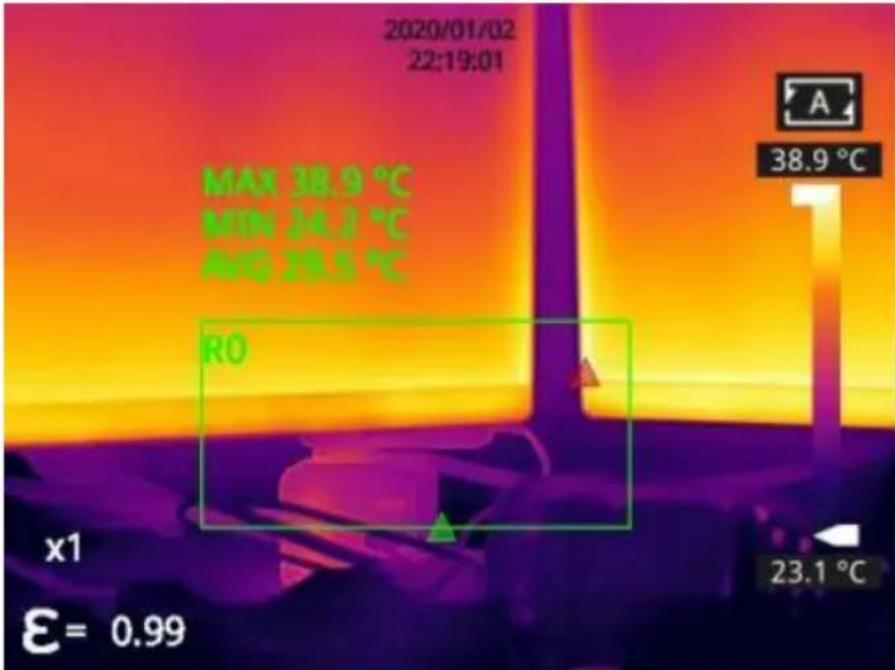

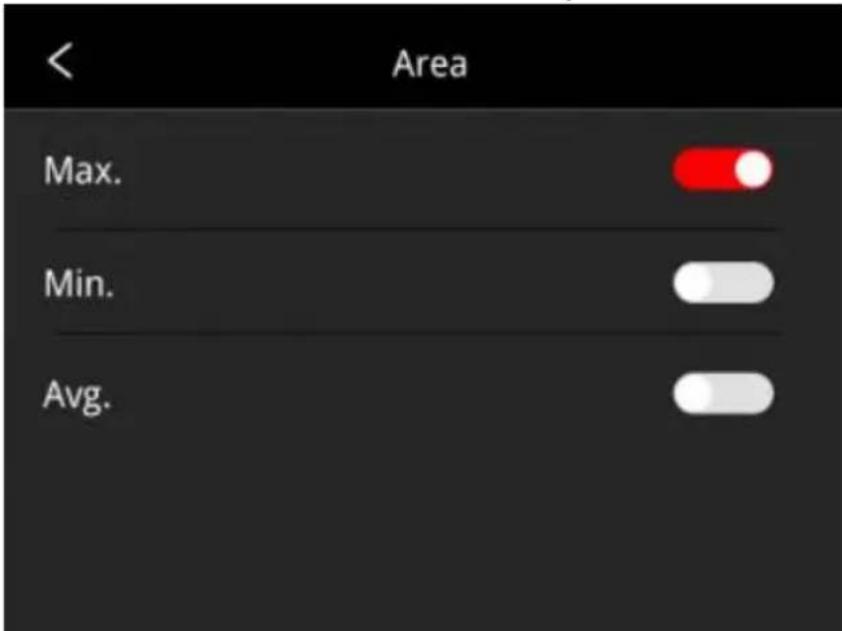

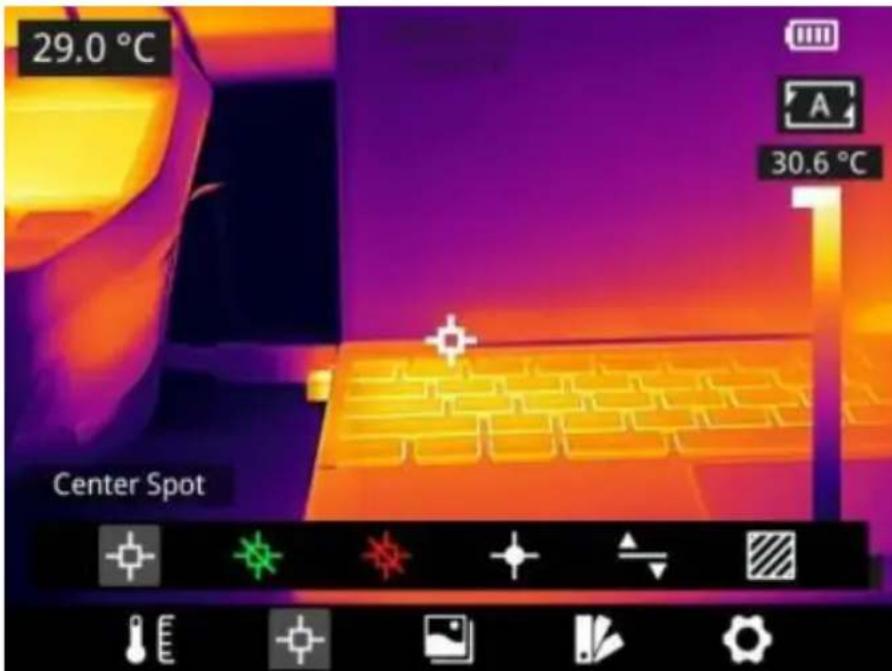

Mode de mesure

Dans l'interface d'observation, appuyez brièvement sur OK pour accéder au menu principal, puis sélectionnez « Paramètres de mesure » avec le bouton de navigation. Appuyez à nouveau sur OK pour accéder au menu secondaire, sélectionnez les différents modes de mesure en déplaçant le bouton de navigation vers la gauche ou la droite, puis appuyez sur OK pour enregistrer votre choix.

Dans l'interface d'observation, cliquez n'importe où sur l'écran pour accéder au menu principal. Cliquez ensuite sur « Paramètres de mesure ».

pour sélectionner le mode de mesure souhaité et le rendre effectif en cliquant sur la zone de l'écran.

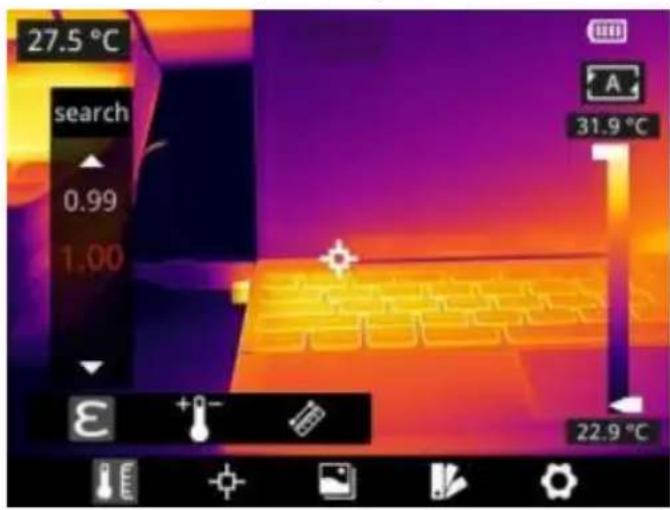

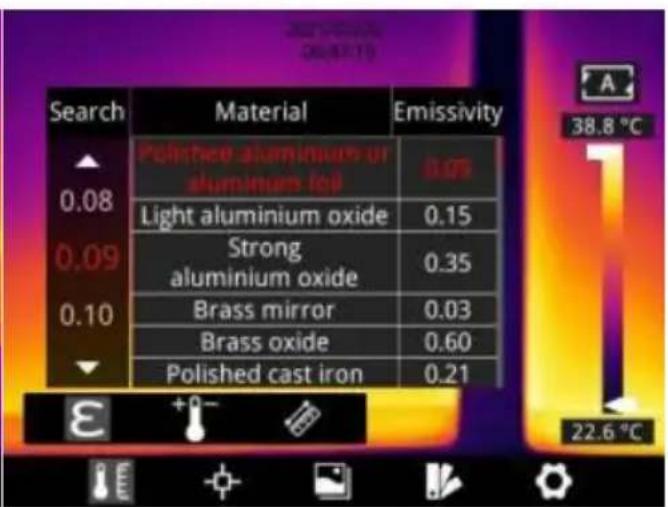

Paramètres de mesure

Dans l'interface d'observation, appuyez sur OK pour accéder au menu principal. Utilisez le bouton de navigation pour sélectionner le paramètre

souhaité, puis appuyez à nouveau sur OK pour accéder au menu secondaire. Sélectionnez les différents paramètres de mesure de température en déplaçant le curseur vers la gauche ou la droite, puis appuyez sur Entrée pour valider. Une fois le réglage terminé, appuyez à nouveau sur OK pour enregistrer votre choix.

Dans l'interface d'observation, cliquez n'importe où sur l'écran pour

accéder au menu principal. Cliquez sur « Paramètre » pour définir le paramètre. Une fois le réglage terminé, cliquez sur la zone de l'écran pour l'appliquer.

• Émissivité : pour obtenir des résultats de mesure plus précis, vous devez définir l'émissivité en fonction de la cible à mesurer à chaque mesure, au lieu d'utiliser la configuration par défaut. L'émissivité désigne le rapport entre la capacité radiante d'un objet et celle d'un corps noir à la même température, relatif à la réflectivité de l'objet. Plus l'émissivité est faible, plus la proportion d'énergie réfléchie est importante. Plus l'émissivité est élevée, plus la proportion

d'énergie réfléchie est faible. Par exemple, l'émissivité de la peau humaine est de 0,98 et celle des circuits imprimés de 0,91. Sur l'écran d'accueil, cliquez sur le bouton « Émissivité », puis sur « Rechercher » pour obtenir plus d'informations sur l'émissivité (prise en charge par certains modèles). Vous pouvez également consulter le guide de démarrage rapide inclus dans l'emballage ou consulter d'autres sources pour plus d'informations.

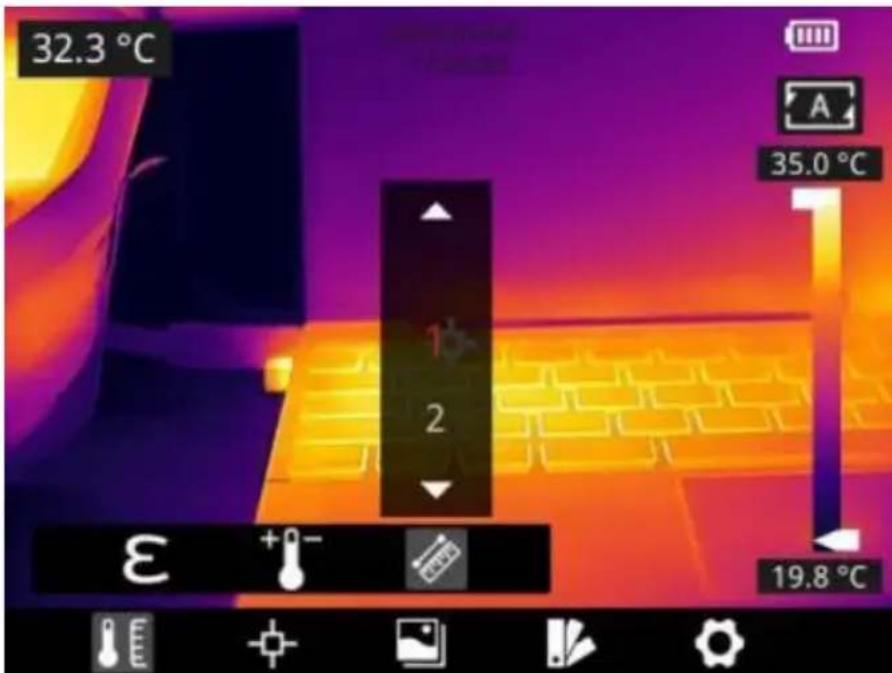

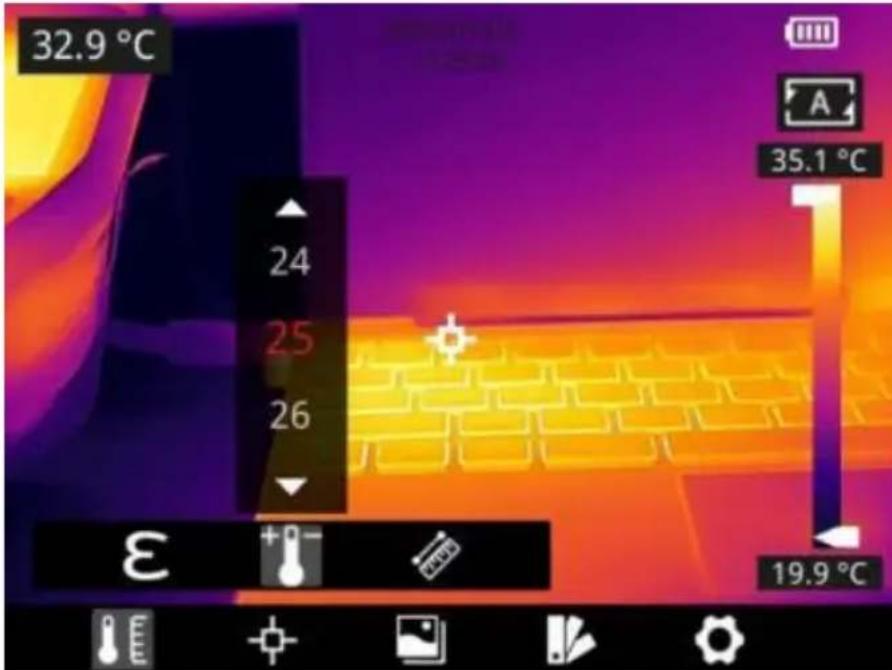

- Température ambiante : la température de réflexion de la

surface de l'objet influence le résultat de la mesure, notamment lorsque l'émissivité de l'objet est faible ou que la température de l'objet et la température de réflexion diffèrent fortement, ce qui accentue l'effet. Il est donc nécessaire de compenser le résultat pour éliminer l'influence de la température de réflexion de la surface. Cependant, il est généralement difficile de déterminer la température réfléchie d'un objet. La température ambiante peut être utilisée pour remplacer la température réfléchie lors d'une mesure réelle.

• Distance : les distances influencent les résultats de mesure. Pour obtenir une mesure précise, la caméra thermique doit connaître la distance de l'objet pour compenser le résultat.

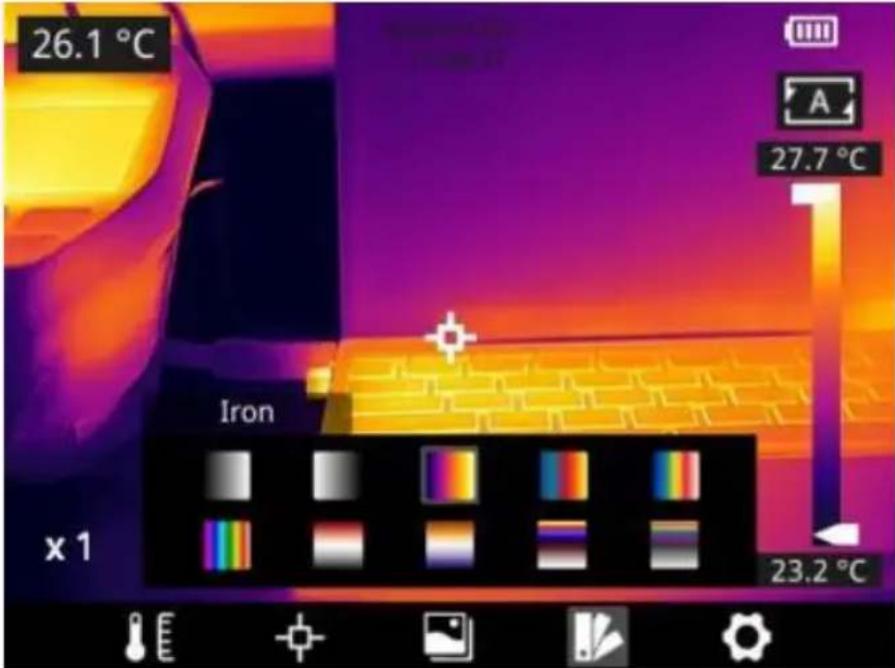

Palettes

Dans l'interface d'observation, appuyez brièvement sur OK pour accéder au menu principal, puis sélectionnez « Paramètres de palette » avec le bouton de navigation. Appuyez à nouveau sur OK pour accéder au sous-menu, sélectionnez différentes palettes en utilisant les boutons de

navigation, puis appuyez sur Entrée pour enregistrer votre choix. Dans l'interface d'observation, cliquez n'importe où sur l'écran tactile pour accéder au menu principal. Cliquez sur « Paramètres de palette »

Pour désirer une palette et enregistrez votre choix en cliquant sur la zone de l'écran.

Mode image

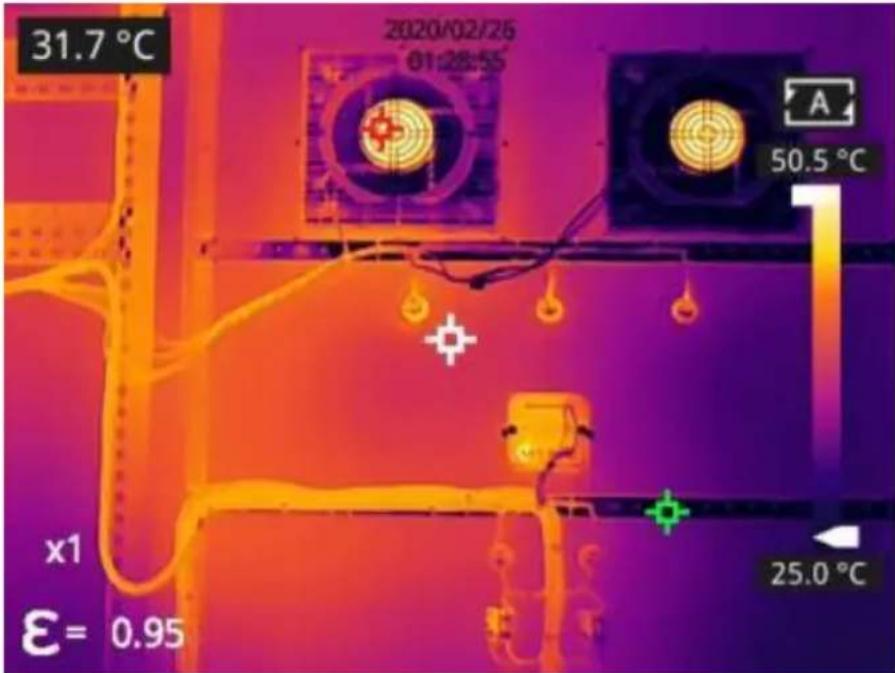

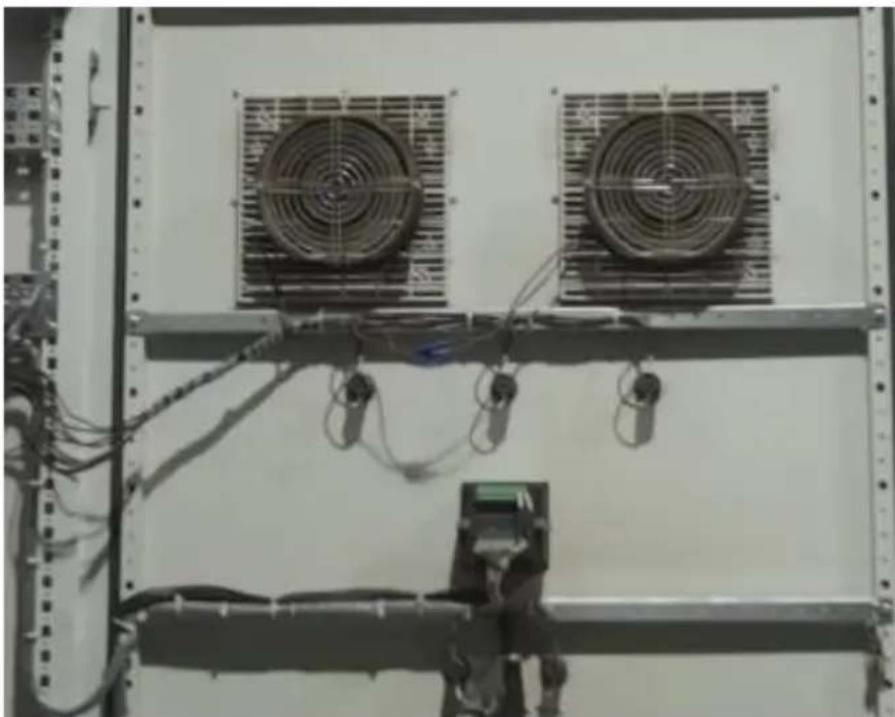

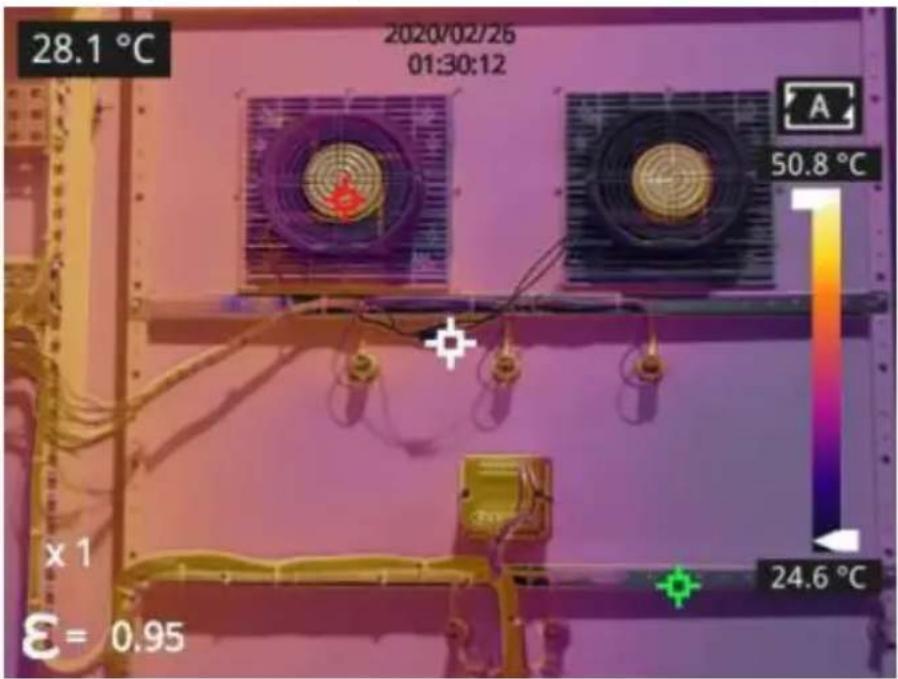

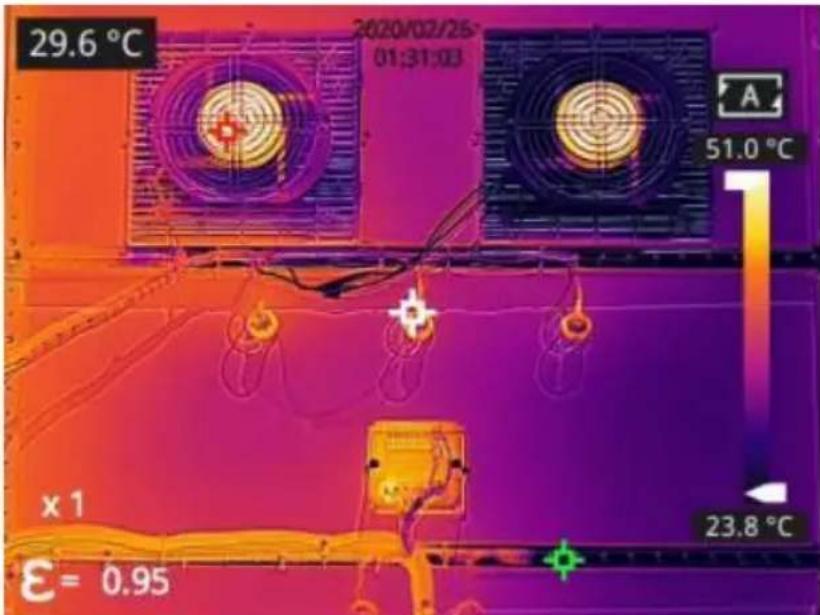

Présentation du mode image

Cinq modes d'image sont disponibles.

• DDE : Image infrarouge avec détails de bord d'objet améliorés. Remarque : cette fonction n'est pas disponible pour certains modèles.

• Fusion thermique : image fusionnée à une certaine échelle entre image infrarouge et une image visible.

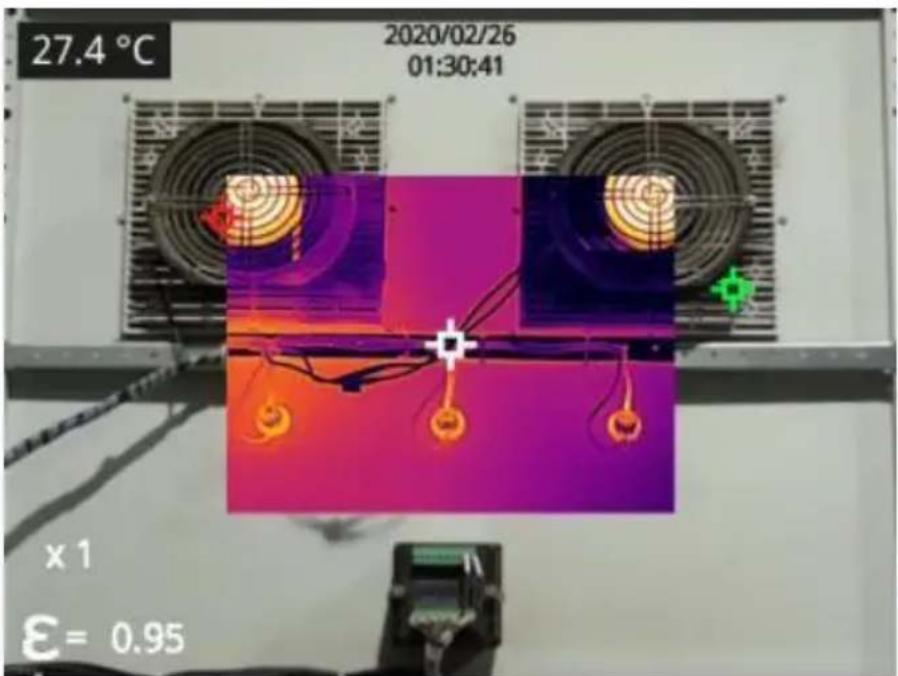

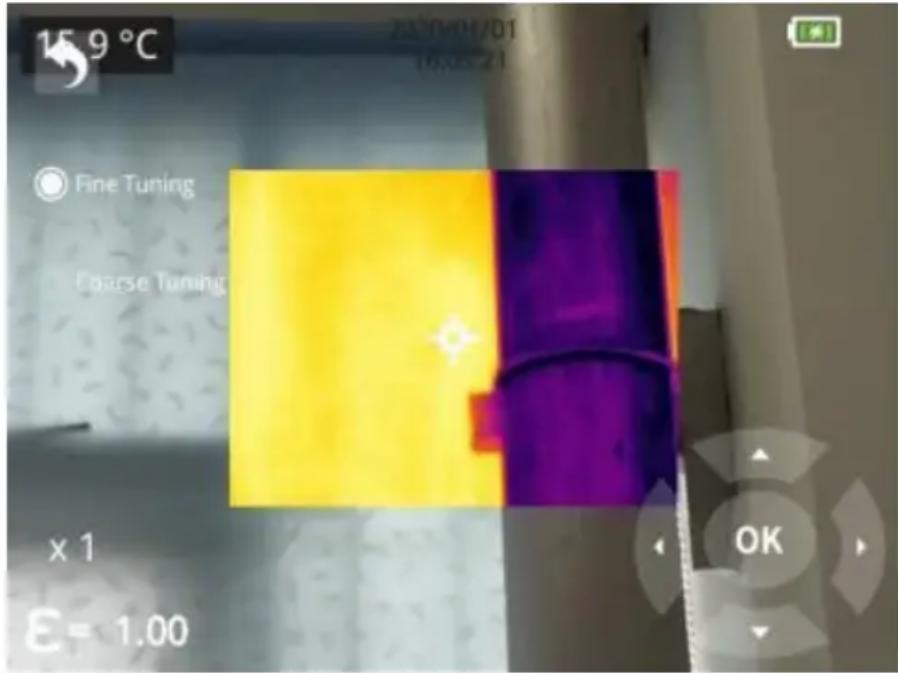

• PIP : image infrarouge superposée au centre de l'image visible.

• Imagerie thermique : images infrarouges.

- Appareil photo numérique : images visibles.

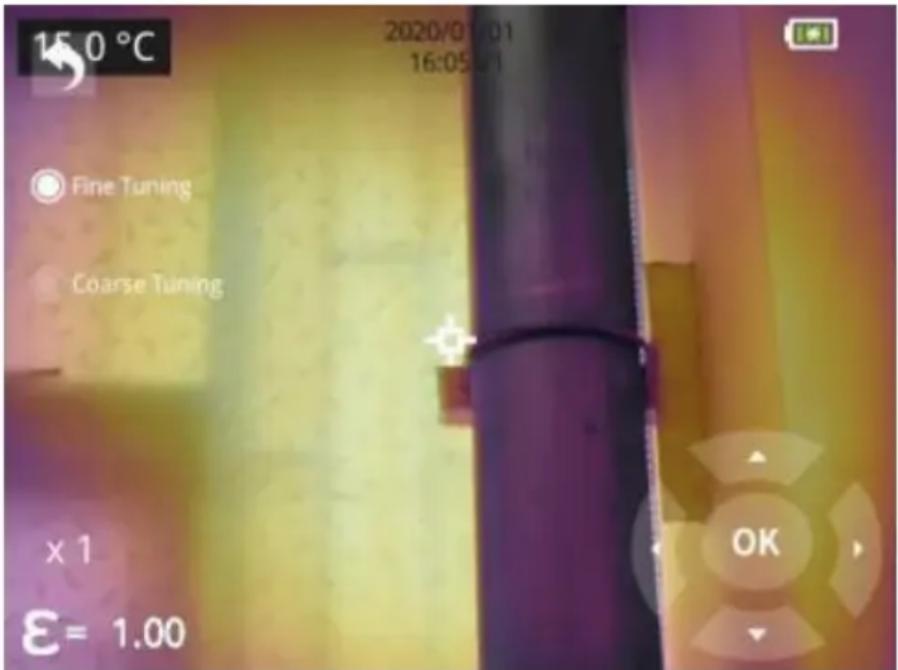

Remarque : Pour de meilleurs effets d'image à double lumière, en mode DDE, PIP ou fusion thermique, vous devez définir la distance réelle, c'est-à-dire la distance approximative entre la caméra thermique et l'objet. Si les paramètres d'alignement prédéfinis ne répondent pas aux exigences, vous pouvez également effectuer l'alignement par fusion manuellement dans les paramètres ou faire glisser l'écran tactile.

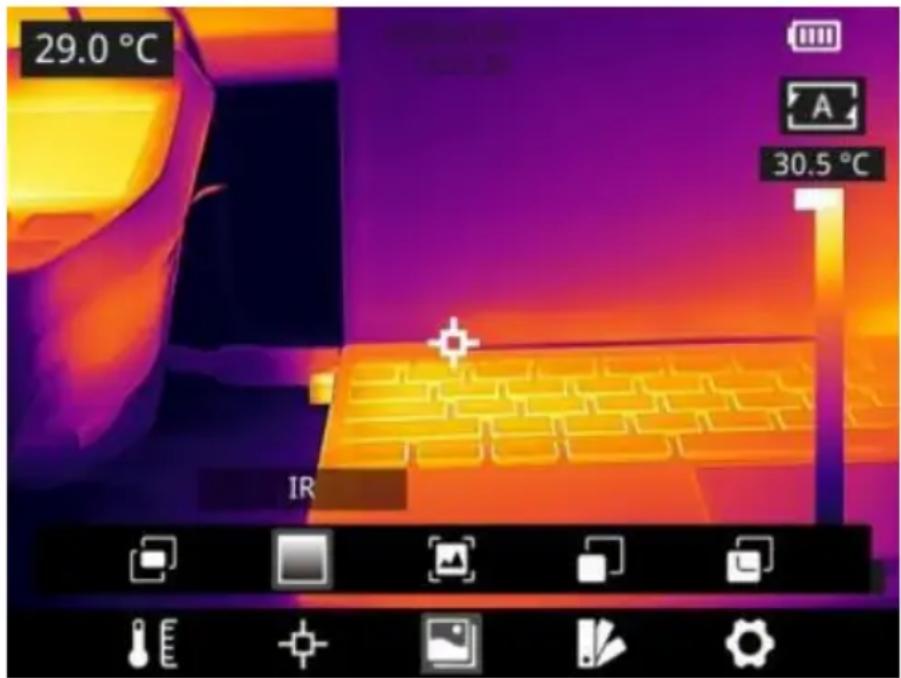

Étapes de réglage

Dans l'interface d'observation, appuyez brièvement sur OK pour accéder

au menu principal et sélectionnez le mode d'image à l'aide du bouton de navigation. Appuyez ensuite de nouveau sur OK pour accéder au menu secondaire. Vous pouvez sélectionner différents modes d'image en utilisant le bouton de navigation vers la gauche ou la droite. Enregistrez votre choix en appuyant sur la touche Entrée.

Dans l'interface d'observation, cliquez n'importe où sur l'écran pour

accéder au menu principal. Cliquez sur « Mode image » et

Sélectionnez le mode souhaité, puis cliquez sur la zone d'écran. L'option est enregistrée.

Correction de non-uniformité

Introduction à la correction de la non-uniformité

La correction de non-uniformité est utilisée pour compenser la non-uniformité des pixels du détecteur ou la non-uniformité causée par d'autres interférences optiques.

S'il y a plus de bruit dans l'image, une correction de non-uniformité est nécessaire, ce qui est courant lorsque la température ambiante change rapidement.

Opérations de correction de non-uniformité

Dans l'interface d'imagerie, appuyez en continu sur le bouton Retour

ou sur le bouton Galerie non-uniformité.

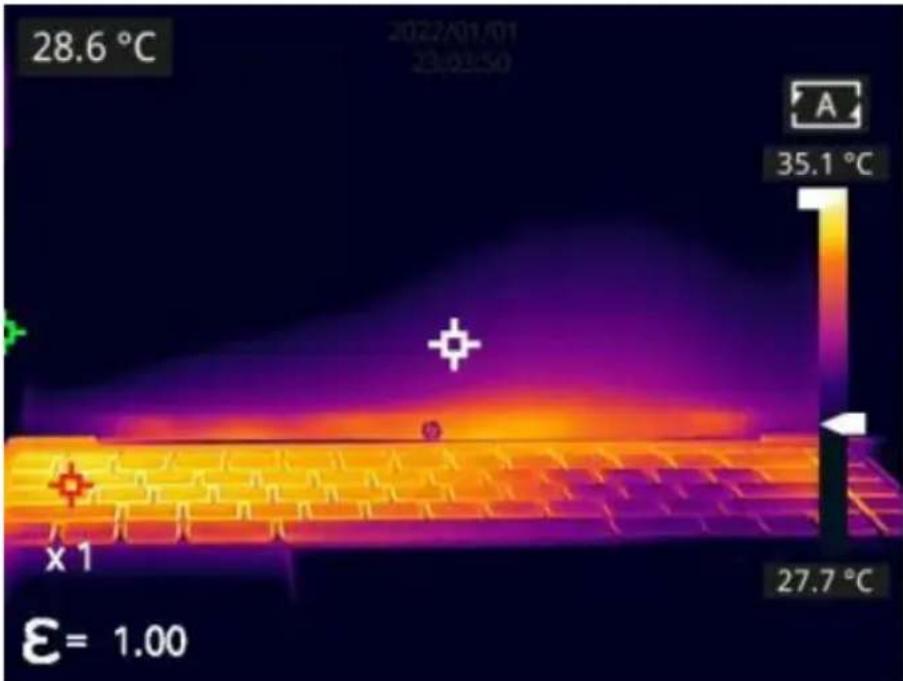

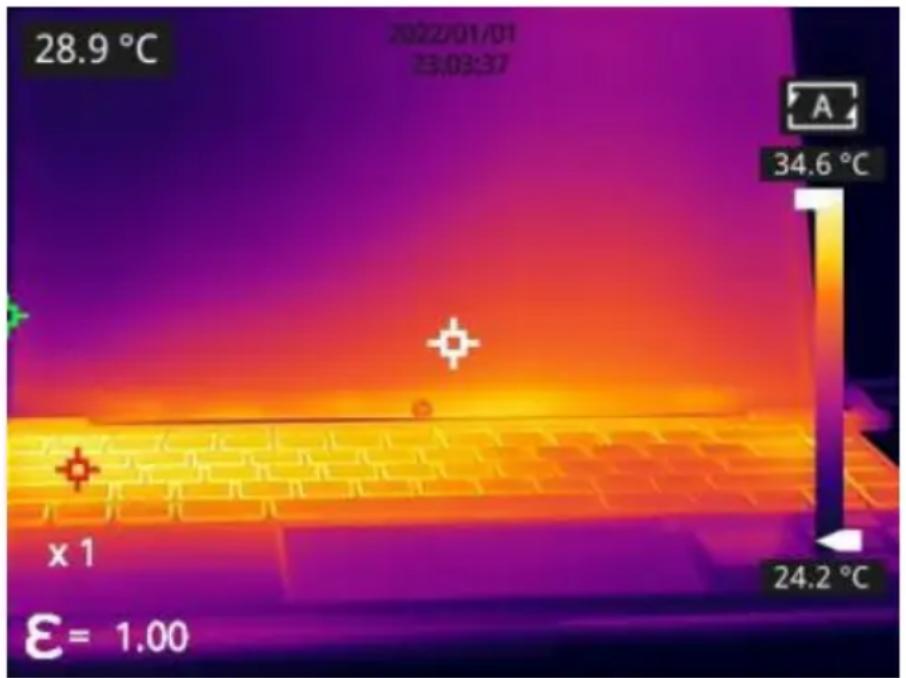

Réglage du contraste

• Dans l'interface d'observation, le contraste de l'image infrarouge peut être ajusté en faisant glisser vers le haut et vers le bas le bouton fléché sur la plage de température sur le côté droit de l'écran. La limite supérieure et la limite inférieure de l'échelle de température peuvent être définies manuellement.

Prenons l'image suivante comme exemple : en mode automatique, la plage de température par défaut est de 24,2 °C à 34,6 °C.

La limite inférieure de l'échelle de température est réglée manuellement à 27,7 °C :

• Appuyez sur la touche en haut à droite de l'interface pour revenir au mode contraste automatique. En mode automatique, les limites supérieure et inférieure sont ajustées automatiquement en fonction des températures maximale et minimale. La couleur de l'image est répartie selon l'échelle de température.

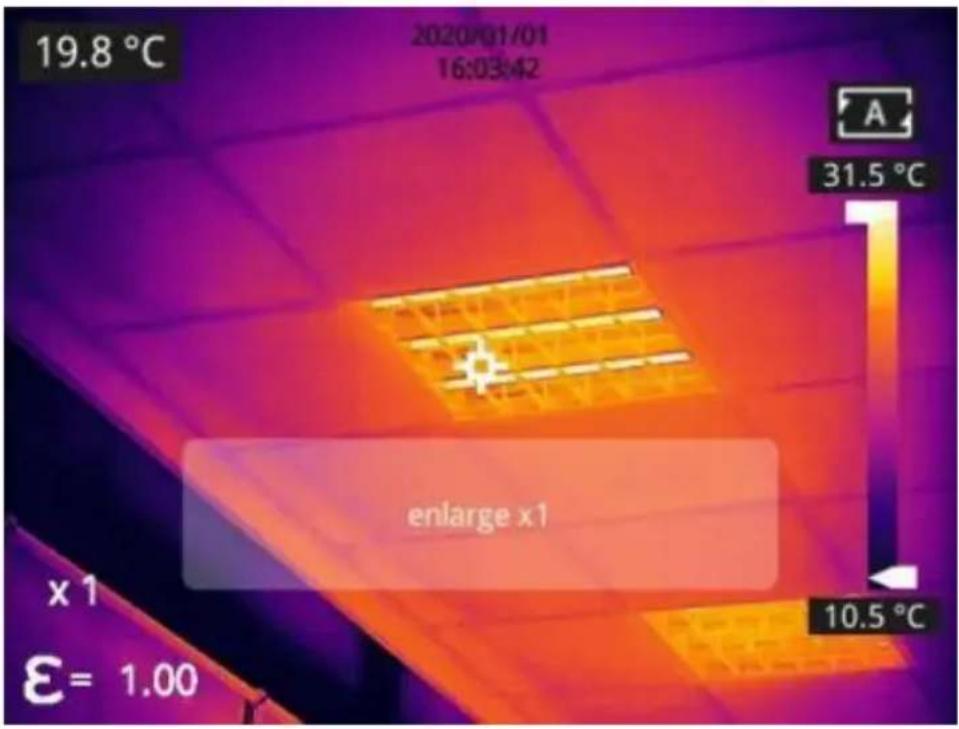

Zoom numérique

Dans l'interface d'observation, appuyez sur le bouton de navigation pour effectuer un zoom numérique max. 8 × 8.

• Zoom numérique 1× :

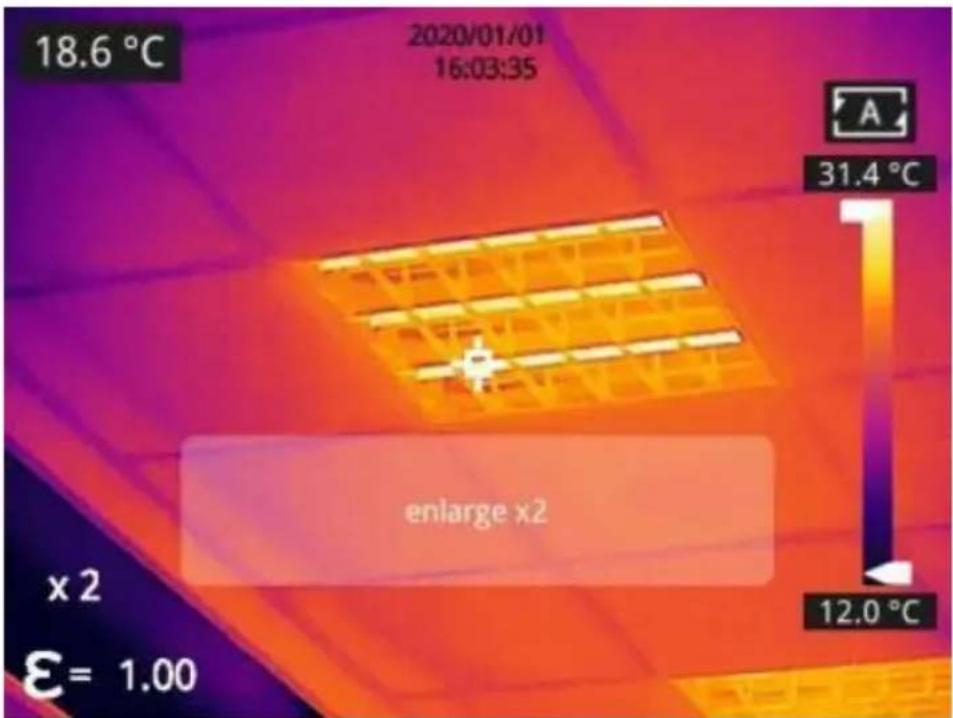

• Zoom numérique 2× :

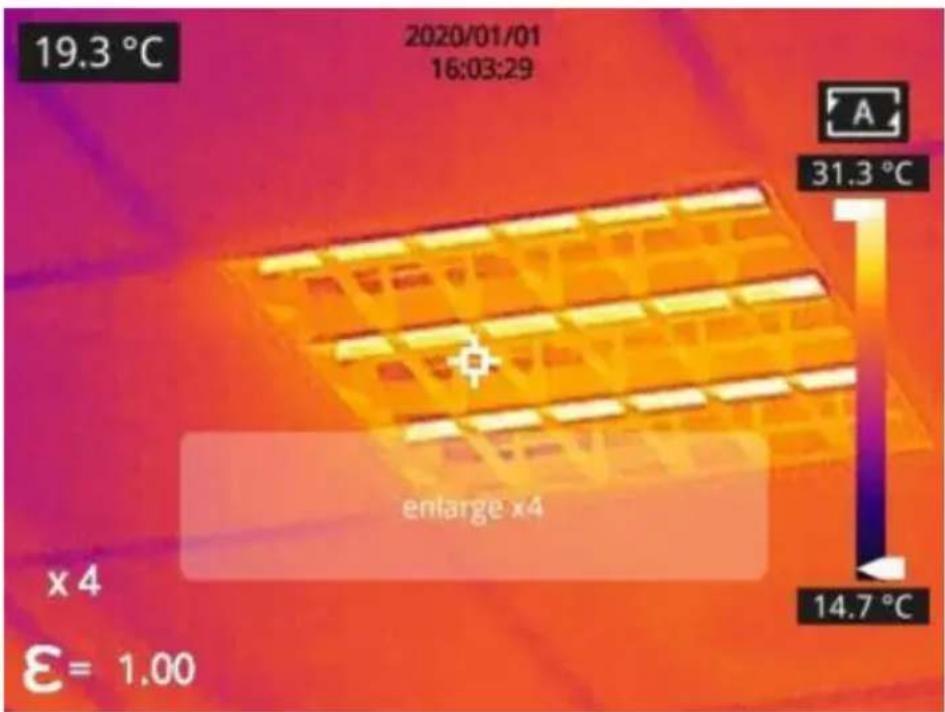

• Zoom numérique 4× :

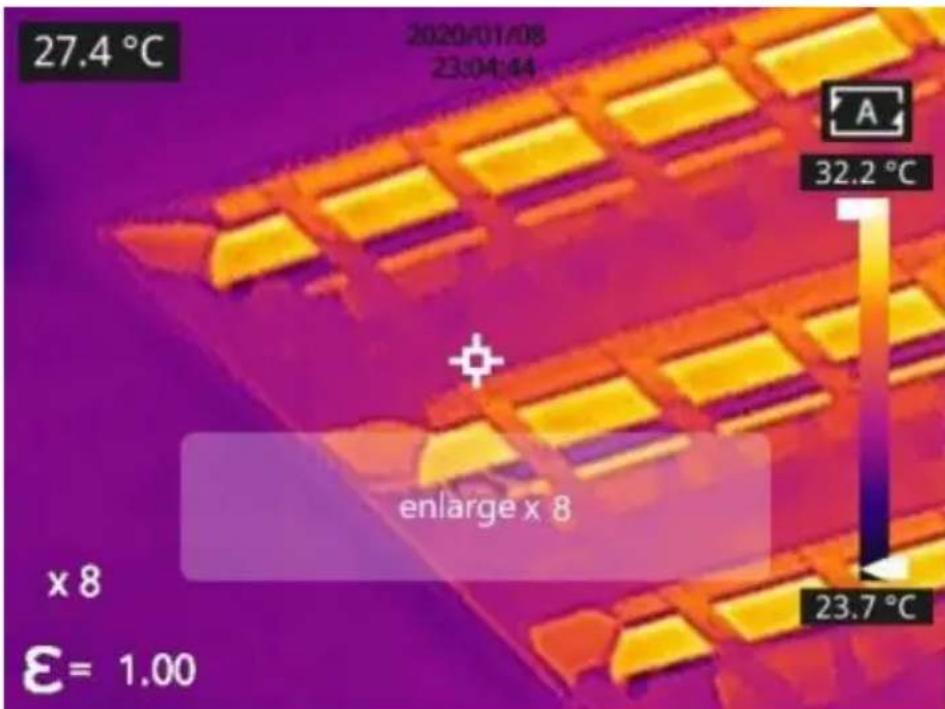

Zoom numérique 8× :

Remarque : cette fonction ne peut être activée qu'en mode IR ou Visible.

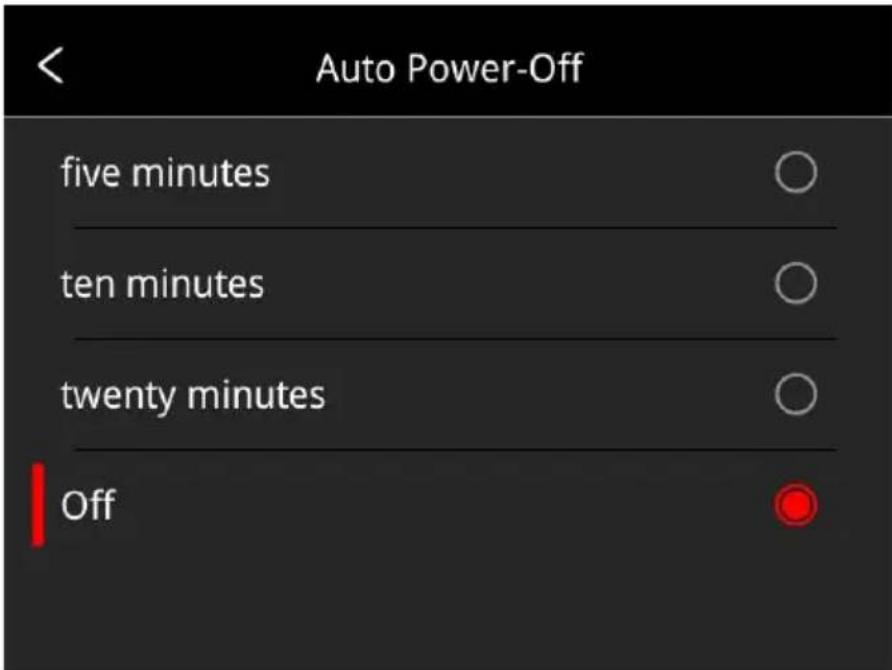

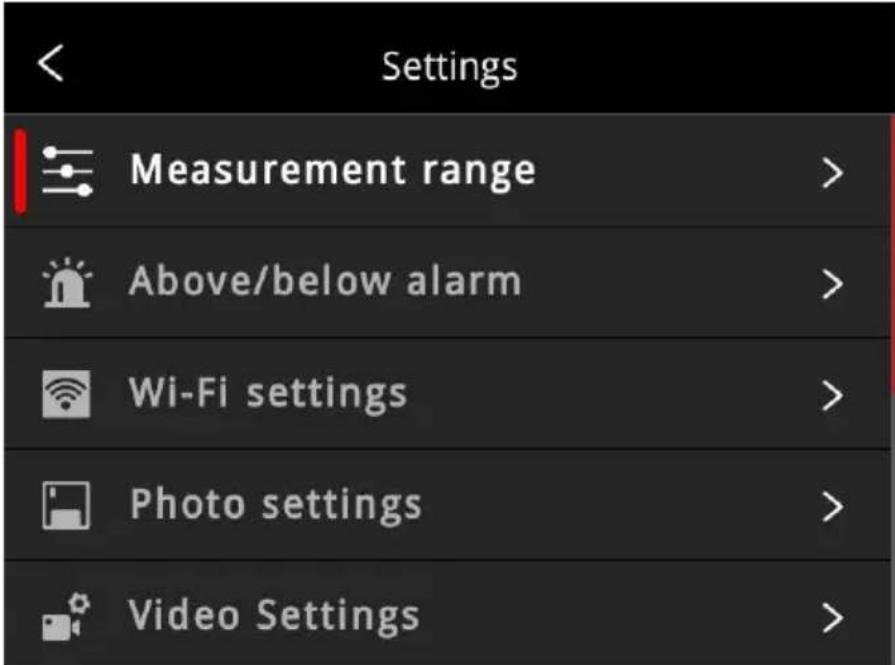

Autres paramètres

D'autres paramètres incluent la date et l'heure, l'unité et d'autres éléments. Dans l'interface d'observation, appuyez brièvement sur OK pour

accéder au menu principal et sélectionnez Paramètres pour accéder à

d'autres paramètres.

1. Dans l'interface d'observation, appuyez n'importe où sur l'écran pour accéder au menu principal et appuyez sur Paramètres pour accéder à d'autres paramètres.

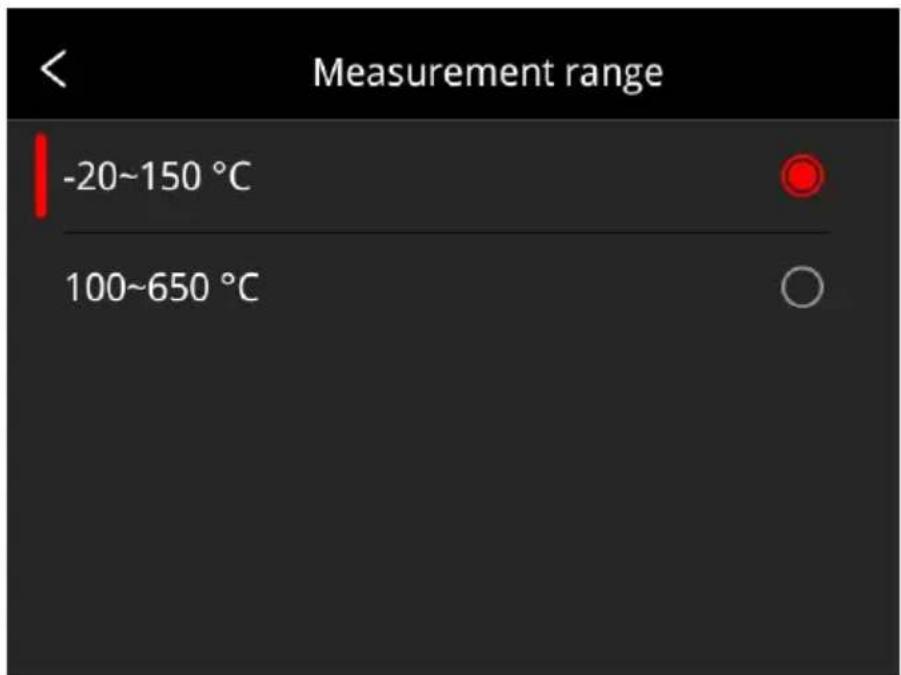

Mode de mesure de la température

• -20~150°C : les détails de l'image sont meilleurs et la température maximale mesurée est de 150°C. Ce mode est activé par défaut.
• 100~650°C : les détails de l'image sont légèrement moins bons et la température maximale mesurée est de 650°C (certains modèles prennent en charge la mesure de températures jusqu'à 550°C).

Sélectionnez les options de haut en bas à l'aide du bouton de navigation, appuyez sur OK pour confirmer ; Vous pouvez également sélectionner les options via l'écran tactile.

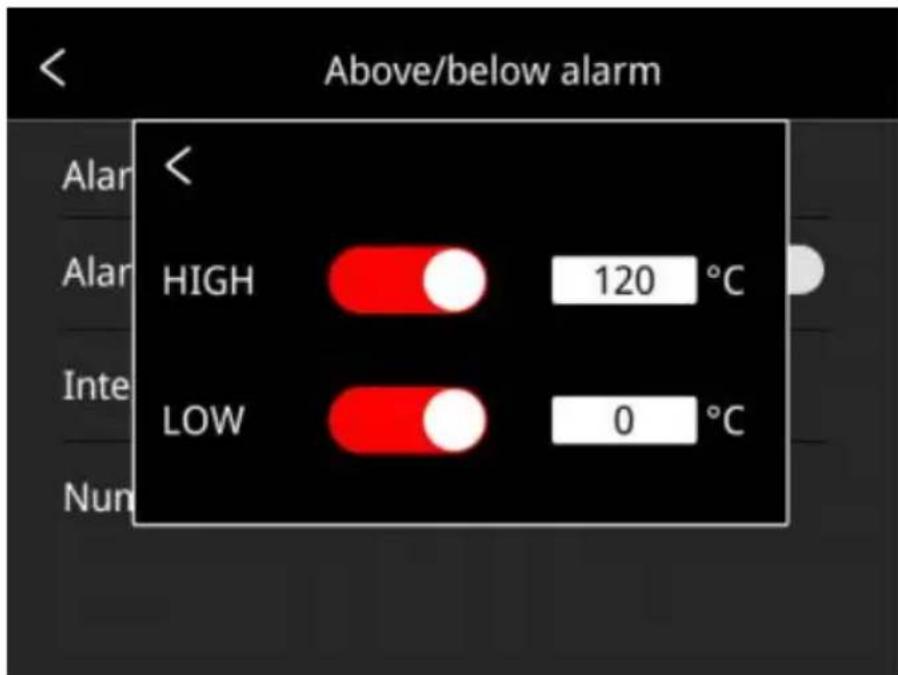

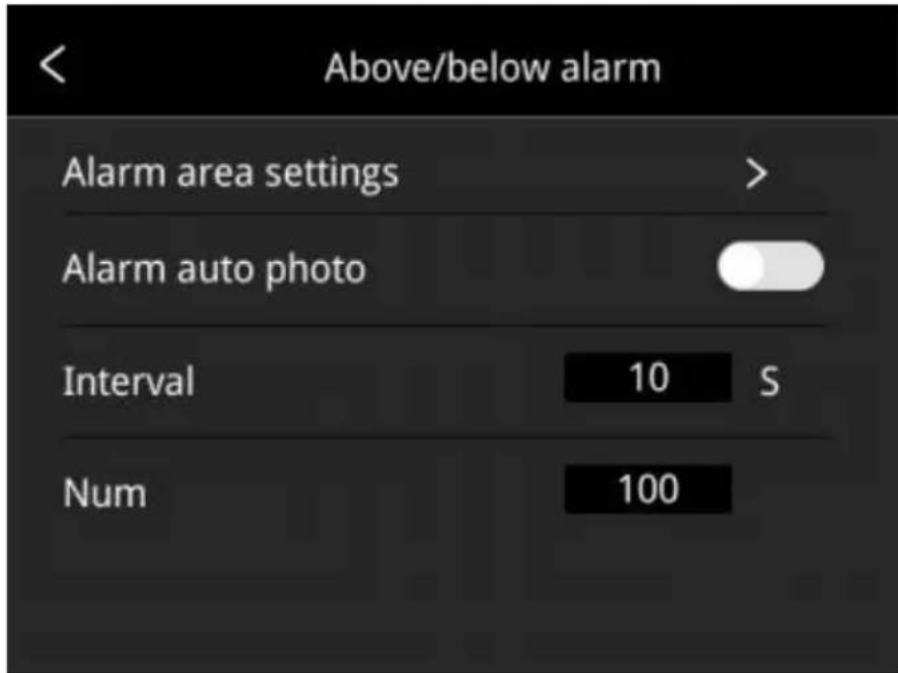

Alarme de température supérieure/inférieure

• Réglage de la température d'alarme :
• Interrupteur d'alarme de haute température : cliquez pour activer ou désactiver la fonction d'alarme de haute température.

Réglage de la température pour l'alarme de température élevée : cliquez sur le clavier contextuel et réglez la température de l'alarme (120 °C par défaut).

1. Interrupteur d'alarme de basse température : cliquez pour activer ou désactiver la fonction d'alarme de basse température. Réglage de la température pour l'alarme de basse température : cliquez sur le clavier contextuel et réglez la température de l'alarme (0 °C par défaut).
2. Capture d'écran automatique de l'alarme : cliquez pour activer ou désactiver (désactivé par défaut). Capture automatique de l'image pendant l'alarme.
3. Intervalle de temps : l'intervalle de temps de l'instantané d'alarme est de 10 s par défaut, cliquez pour effectuer une configuration personnalisée.
4. Nombre d'instantanés : 100 par défaut, cliquez pour effectuer une

configuration personnalisée.

Service Cloud

Après ouverture, cliquez sur le bouton « S'inscrire » et suivez les instructions pour finaliser l'enregistrement. Après inscription, saisissez votre nom d'utilisateur, votre mot de passe et le nom de votre appareil, puis cliquez sur « Connexion » pour lier l'appareil à votre compte de service cloud.

Note :

4) La connexion au service cloud est conditionnée par une connexion Internet réussie. Veuillez consulter la section 5.13.4.

5) Après vous être connecté au service cloud, pour restaurer les paramètres d'usine, vous devez revérifier votre compte et votre mot de passe tout en vous assurant d'une connexion Internet. Ce n'est qu'après avoir dissocié le compte que vous pourrez restaurer les paramètres d'usine. 6) Cette fonction n'est pas prise en charge par certains modèles.

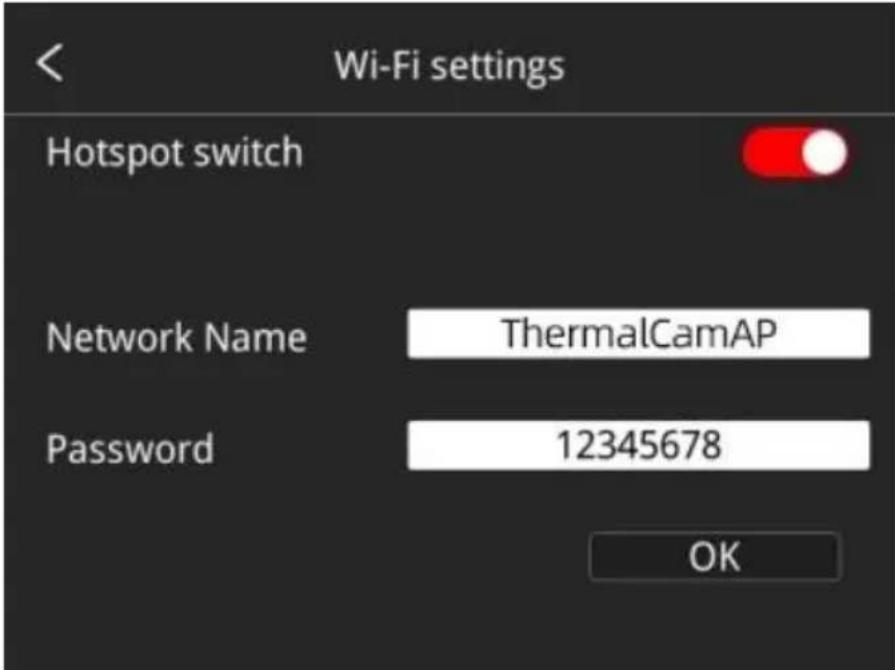

Paramètres Wi-Fi

Cliquez et entrez dans l'interface des paramètres Wi-Fi.

• Commutateur de point d'accès : activez le point d'accès et définissez le nom et le mot de passe du réseau, puis cliquez sur

Note :

1) L'application dédiée est nécessaire pour activer cette fonction. Après l'avoir activée, connectez manuellement le point d'accès et transférez les photos ou vidéos enregistrées sur votre appareil mobile pour effectuer une analyse secondaire. 2) Désactivez le point d'accès lorsqu'il n'est pas utilisé, sinon la consommation d'énergie sera plus rapide.

Paramètres photo

• Sauvegarde automatique du commutateur d'instantané manuel : cliquez pour activer ou désactiver la fonction de sauvegarde automatique de l'instantané manuel, désactivée par défaut.
• Instantané en accéléré : cliquez pour activer ou désactiver la fonction d'instantané en accéléré.
• Intervalle de temps de l'instantané en accéléré : 60 s par défaut, cliquez pour effectuer une configuration personnalisée.
• Nombre d'instantanés en accéléré : 100 par défaut, cliquez pour effectuer des réglages personnalisés.

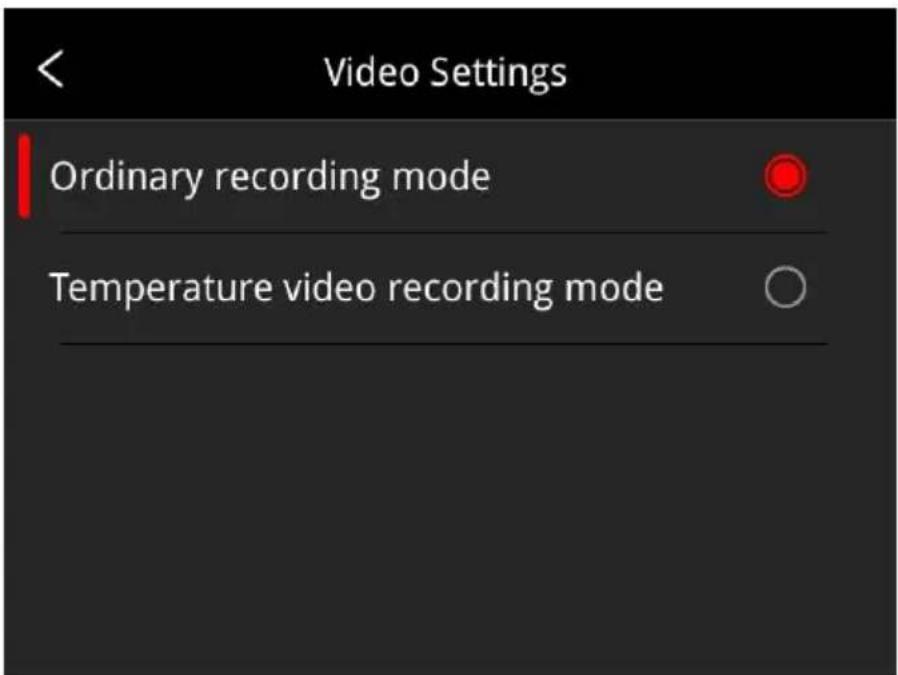

Paramètres vidéo (cette fonction n'est disponible que pour certains modèles)

• Mode d'enregistrement ordinaire : mode vidéo par défaut. Les températures maximale et minimale ainsi que le point central de l'image entière s'affichent sur la vidéo capturée. La valeur de température se trouve en haut à gauche de l'écran.

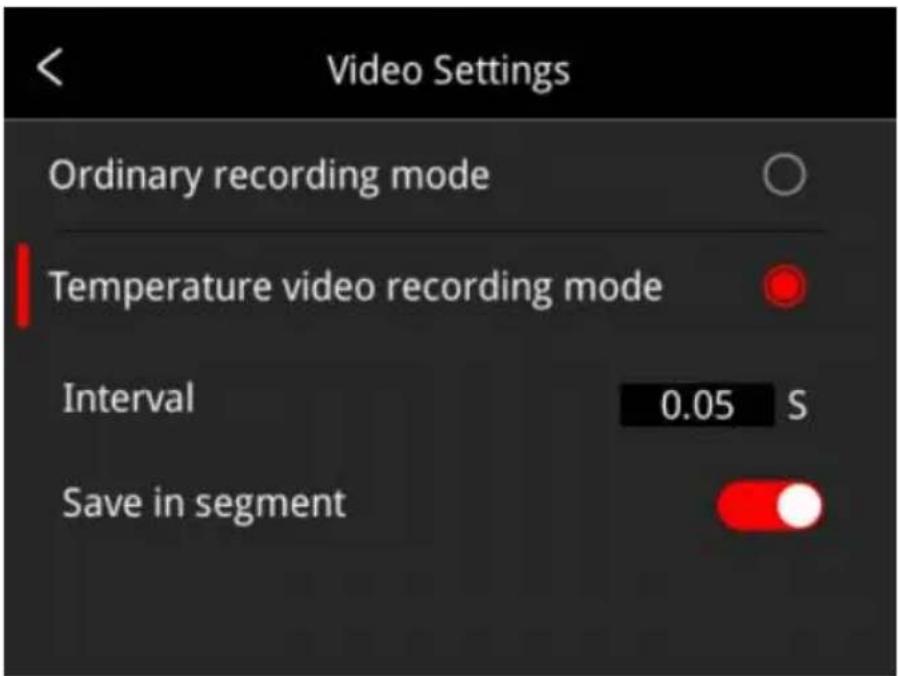

• Mode d'enregistrement vidéo de la température (disponible uniquement sur certains modèles) : l'intervalle de temps par défaut est de 0,05 s. Cliquez pour personnaliser les paramètres. Les données de température correspondantes sont enregistrées dans les vidéos capturées. L'analyse secondaire hors ligne est prise en charge par le logiciel d'analyse thermographique.

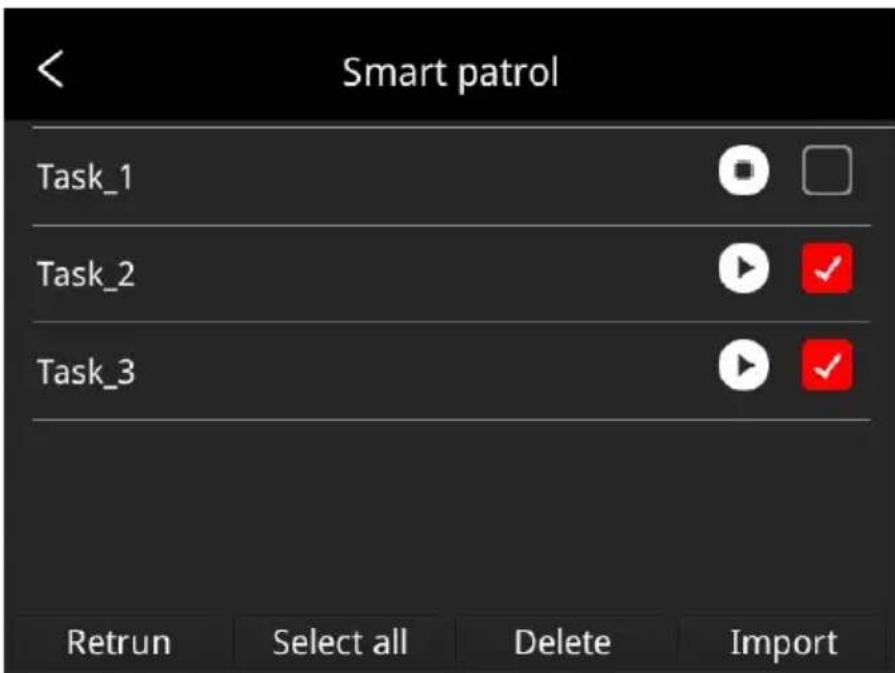

Inspection de patrouille intelligente (cette fonction n'est disponible que pour certains modèles)

1. En sélectionnant différents modes, vous pouvez faciliter la collecte d'images selon des packages de tâches prédéfinis. Le logiciel

standardise automatiquement la dénomination des images. Cliquez sur « Général » ou « Alimentation électrique » pour basculer librement entre les deux modes.

Mode d'alimentation électrique :

Cliquez sur « Importer » et sélectionnez le package de capture intelligente souhaité, puis cliquez à nouveau sur « Importer ». Vous pouvez ensuite sélectionner la tâche correspondante pour lancer la capture intelligente. Le principe est le suivant : cliquez sur le bouton Démarrer à droite pour lancer la capture d'inspection ; pour terminer, cliquez sur le bouton Retour à gauche de l'écran pour arrêter la capture.

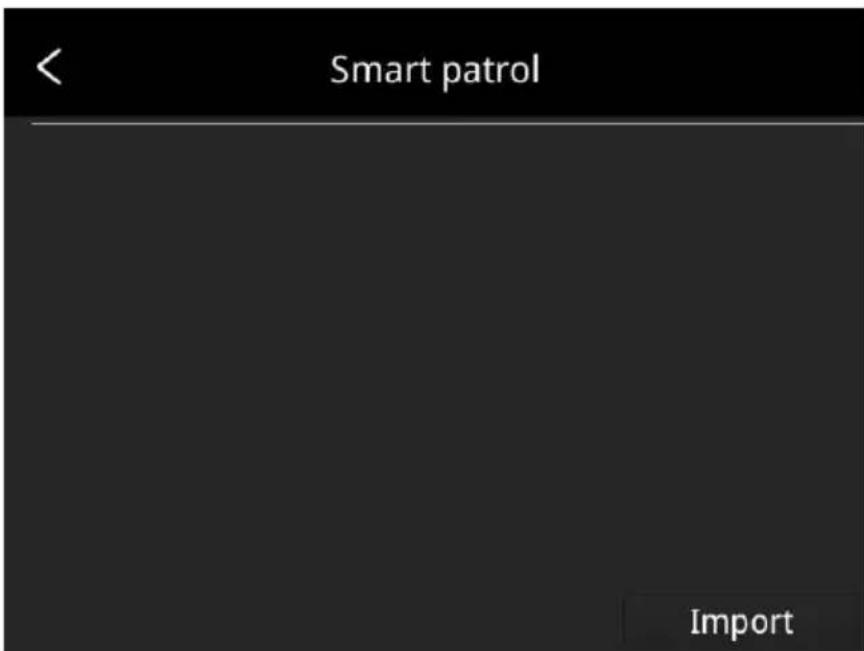

Mode général :

Cliquez sur « Importer » et sélectionnez le package de capture intelligente souhaité, puis cliquez à nouveau sur « Importer ». Vous pouvez ensuite sélectionner la tâche correspondante pour lancer la capture intelligente. Le principe est le suivant : cliquez sur le bouton Démarrer à droite pour lancer la capture d'inspection ; pour terminer, cliquez sur le bouton Retour à gauche de l'écran pour arrêter la capture.

1. Appuyez longuement sur la tâche de patrouille pour importer de nouvelles tâches de patrouille, supprimer la tâche de patrouille sélectionnée, sélectionner toutes les tâches de patrouille ou quitter.

1. Méthode de fabrication d'un package de capture intelligent :
2. Les utilisateurs peuvent remplir le fichier avec l'équipement qui doit être photographié selon le format de modèle du package de capture intelligente de l'énergie électrique.

(1) Le package de capture intelligente n'a pas de modèle fixe, l'utilisateur peut concevoir le titre et le contenu en fonction de la situation réelle.

(2) L'utilisateur peut nommer le package de capture intelligent pour distinguer clairement les différentes tâches en fonction de la situation réelle dans le mode général. (3) Créez un dossier de fichiers nommé inspection dans le répertoire racine de la carte SD, placez le package de capture intelligente nouvellement créé dans ce dossier, insérez la carte SD dans l'appareil photo, puis le package peut être importé dans l'appareil photo.

• Le contenu du package de capture intelligente générale prend en charge les paramètres personnalisés.

(1) Le package de capture intelligente au format Excel pour le mode général ne dispose pas de modèle fixe. Les utilisateurs peuvent personnaliser les en-têtes et le contenu en fonction de leur utilisation réelle. Le style peut s'inspirer du package de capture intelligente pour l'énergie électrique (voir image ci-dessus). (2) Les utilisateurs peuvent nommer le package de capture intelligente requis pour le mode général en fonction de leur situation réelle, afin de distinguer clairement les différentes tâches. (3) Créez un nouveau dossier nommé « Inspection » à la racine de la carte SD, placez-y le nouveau package de capture intelligente et insérez la carte SD dans l'appareil. Vous pouvez ensuite importer le package dans l'appareil en suivant les instructions ci-dessus.

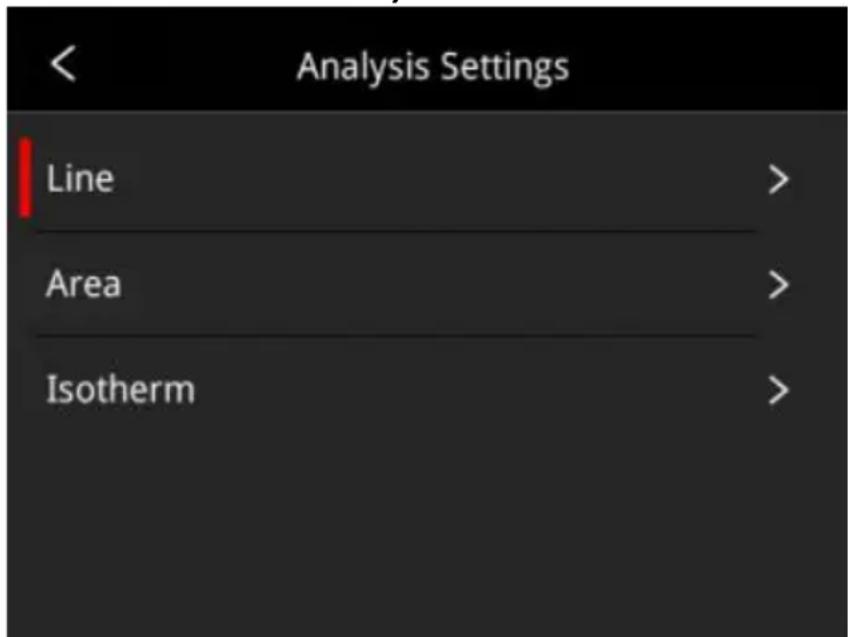

Analyser les paramètres (cette fonction n'est disponible que sur certains modèles)

• Lignes de mesure de température : l'affichage des tendances de température peut être activé, désactivé par défaut. L'illustration suivante illustre une ligne de mesure de température.

• Zones de mesure de température : la température Max., la température Min. et la température AVG peuvent être affichées ; la température Max. est activée, la température Min. et la température AVG sont désactivées par défaut.

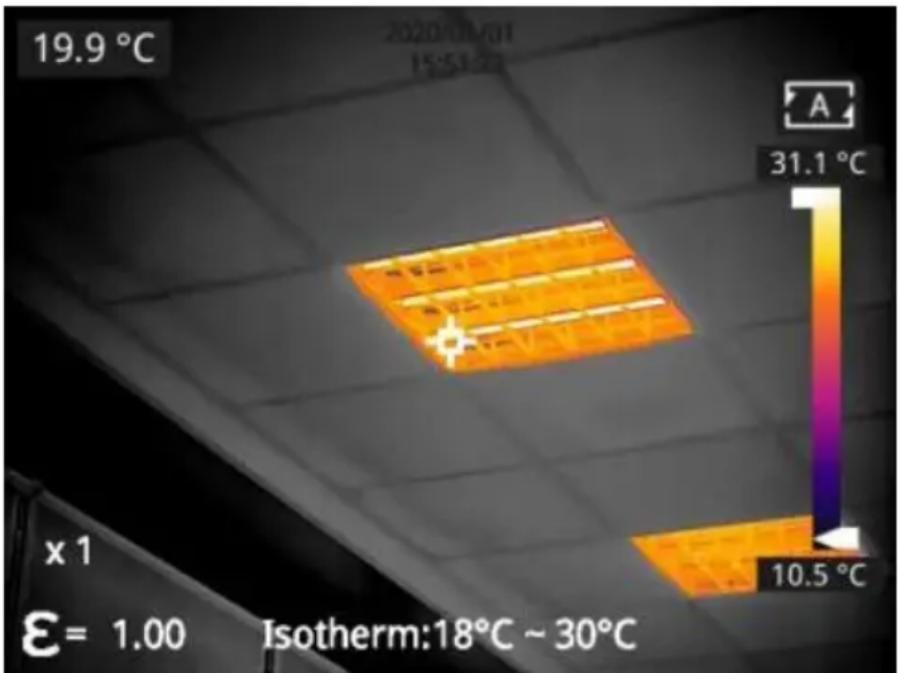

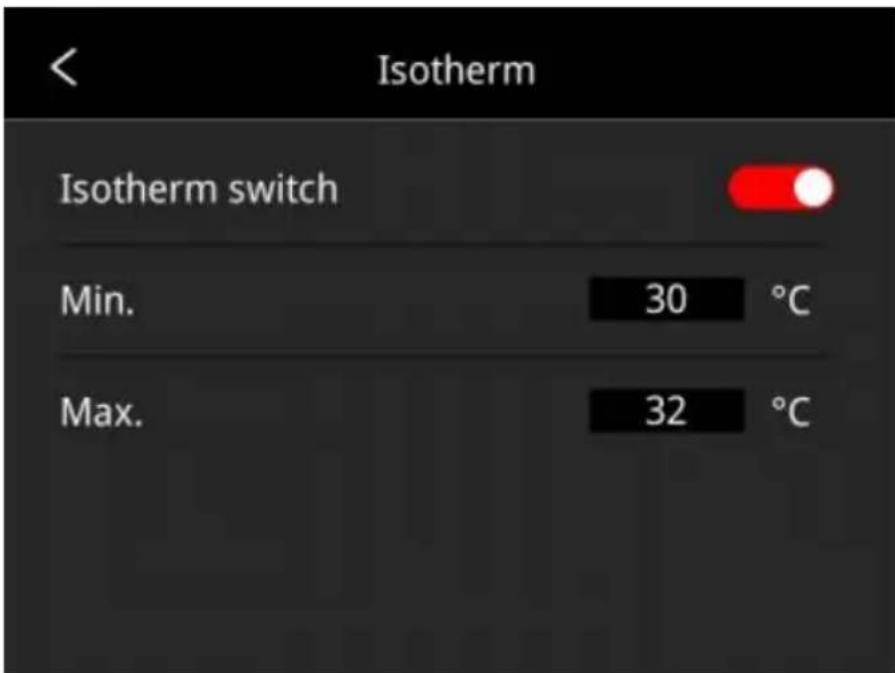

• Isotherme : cliquez pour activer ou désactiver la fonction isotherme, désactivée par défaut. Les valeurs maximale et minimale de l'isotherme sont auto-définies ; l'image peut être sélectionnée dans une plage de température donnée et sa couleur peut être automatiquement ajustée en fonction de l'échelle de température afin de mieux visualiser la distribution de la température dans cette plage.

Alignement à double spectre

- Alignement de fusion à double spectre

Cette fonction permet d'enregistrer manuellement des images infrarouges et visibles. Sélectionnez d'abord le réglage grossier et le réglage fin, effectuez l'alignement des images à l'aide des boutons de navigation. Une fois terminé, cliquez sur OK ou sur la touche Entrée pour enregistrer les paramètres. (Vous pouvez faire glisser un doigt sur l'écran tactile pour obtenir l'alignement de fusion en mode fusion double spectre.)

- Réglage de l'image dans l'image

Cette fonction permet d'ajuster la position de l'incrustation d'image.

Sélectionnez d'abord le réglage grossier et le réglage fin, puis ajustez la position de l'incrustation d'image à l'aide des boutons de navigation. Une fois terminé, cliquez sur OK ou sur la touche Entrée pour enregistrer les paramètres. (Vous pouvez déplacer l'incrustation d'image en la faisant glisser d'un doigt, et ajuster sa taille en faisant glisser les bords de l'image.)

Arrêt automatique

• 5 min : cliquez pour effectuer l'arrêt automatique après 5 minutes.
• 10 min : cliquez pour effectuer l'arrêt automatique après 10 minutes.
• 20 min : cliquez pour effectuer l'arrêt automatique après 20 minutes.
• Désactivé : cliquez pour désactiver la fonction d'arrêt automatique. Cette fonction est désactivée par défaut.

Paramètres système

1. Informations sur l'ordinateur

Cliquez pour vérifier le modèle, la version, la capacité de la carte SD et d'autres informations.

4. Date et heure

Cliquez pour régler la date et l'heure. L'année est personnalisable (de 2020 à 2037) et le mois, le jour, l'heure et les minutes peuvent être modifiés.

3. Unité

(1) Unité de température : basculez entre Celsius, Fahrenheit et Kelvin. (2) Unité de distance : basculez entre le mètre et le pied.

4. Luminosité de l'écran

(4) Élevé : cliquez pour définir la luminosité de l'écran sur une luminosité élevée. (5) Moyen : cliquez pour définir la luminosité de l'écran sur une luminosité moyenne, luminosité moyenne par défaut. (6) Faible : cliquez pour définir la luminosité de l'écran sur une luminosité faible.

13. Formatage de la carte SD

Cliquez puis appuyez sur OK pour formater la carte SD en exFAT.

14. Mode USB

Il existe deux options pour la transmission de données : le disque U

caméra USB.

• Mode disque U : les images et vidéos enregistrées peuvent être lues et analysées lorsque l'appareil photo est connecté à d'autres appareils via un câble de données dans ce mode.
• Caméra USB : la visualisation d'image en temps réel et l'analyse spot/ligne/région peuvent être réalisées sur le PC lorsque la caméra est connectée au PC via un câble de données dans ce mode.

15. Restaurer les paramètres d'usine

Cliquez puis appuyez sur OK, l'appareil photo s'éteindra automatiquement quelques secondes plus tard, les paramètres seront restaurés à l'état par défaut d'usine après le redémarrage.

16. Mise à jour du logiciel

Téléchargez la dernière version du logiciel sur la carte SD, puis cliquez sur « Mettre à jour depuis la carte SD ». L'appareil photo s'éteindra automatiquement et la dernière version du logiciel sera mise à jour après le redémarrage.

Données techniques

SC256M

Module thermique
Type de détecteur	Décécteur FPA non refroidi VOx
Résolution du détecteur	256*192
Bande de réponse	8~14 μm
Pixel	12 μm
NETD	35 mK
IFOV	3,8 mrad
Fréquence	25 Hz
Se concentrer	3,2 mm
Champ de vision	56°*42°
Mode de mise au point	Fixé
Plage de mesure de la température	-20 °C~150 °C, 100°C~ 550°C
Précision de mesure de la température	±2% ou ±2, la valeur la plus élevé prévaudra
Fonctions de l'appareil photo
Mode de mesure de la température	Suivi du point central/point chaud et fro et affichage de la température
Mesure de température personnalisée par point/ligne/zone	Mesure de température par points/lignes/zones mobiles, jusqu'à 10 points, 10 zones, 10 lignes
Unité de mesure de la température	Celsius, Fahrenheit, Kelvin
Réglage de l'émissivité	Réglable entre 0,01 et 1,0, pas de 0,0
Réglage de la température ambiente	-10°C~50°C, étape °
Réglage de la distance	0,25 à 4 m, pas de 0,25 m
Mode image	Thermique, visuel, PIP, DDE (non disponible pour certains modèles), fusion à double spectre
Palettes de couleurs	7 types (Whitehot, Blackhot, Iron, Lava Rainbow, Rainbow HC, Blackred )
E-zoom	1x, 2x, 4x
Échelle de température	Auto/Manuel
Alarmé de température	Émettre une alarme lorsque la température est supérieure/inférieure au seuil dans l'image complète
Échelle de température	Manuel/Auto
Pointeur laser	Disponible
Caméra visuelle	2 MP
Capture d'image	XX-IR.jpg (image thermique avec données de température) et XX-DC.jpg (image visuelle), appuyez brièvement sa gâchette pour capturer l'image
Capture d'image en accéléré	Définissez l'intervalle de temps et le nombre de captures d'images en fonctio des besoinibles réels
Fonction d'annotation	Annotation vocale via microphone
Enregistrement video	Appuyez longuement sur la gâchette po démarrer l'enregistrement
Langue	anglais, polonais, Coréen, hongrois, portugais brésilien, allemand, français, espagnol, italien, turc, chinois traditionnel
Écran	Écran tactile de 3,5 pouces (480*640
Transmission video	Transmission video UVC, flux video + données de température de l'image complète
Au-dessus de	Définir la valeur de température élevé
l'alarme	basse, définir la capture d'image automatique
Nommage des fichiers	Saisie manuelle, numérisation de code QR
Mémoire	Micro SD (max. 32 Go)
Type de batterie	Batterie Li - ion rechargeable , démontable
Interface d'alimentation	USB-C
Type de connexion	USB, Wi - Fi
Temps de charge	3 h
Durée de fonctionnement	8 h
Gestion de l'alimentation	Arrêt automatique : 5 minutes, 10 minu 20 minutes, désactiver
Autres
Logiciel d'analyse	PC (logiciel d'analyse thermique) ou apparéil mobile (application IOS/Android)
douille de montage pour trédied	Oui, 1/4"-20-UNC
Température de fonctionnement	-10 °C~ +50°C
Température de stockage	-20 °C~ +60 °C
RH	10% ~ 95%, sans condensation
Baisse	2 m
Encapsulation	IP54 (CEI 60529)
Chocs et vibrations	Chocs 25 g (IEC 60068-2-27) ; Vibratio 2,5 g (IEC 60068-2-6)
d'accès à la FDA :	2511247 -000

SC384M

Module thermique
Type de détecteur	Décteur FPA non refroidi VOx
Résolution du détecteur	384*288
Bande de réponse	8~14 μm
Pixel	12 μm
NETD	35 mK
IFOV	1,98 mrad
Fréquence	30 Hz
Se concentrer	6,2 mm
Champ de vision	43,7°*31,9°
Mode de mise au point	Mise au point manuelle
Plage de mesure de la température	-20 °C~ 150 °C, 100 °C~ 550 °C
Précision de mesure de la température	±2% ou ±2°C
Fonctions de l'appareil photo
Mode de mesure de la température	Suivi du point central/point chaud et fro et affichage de la température
Mesure de	Mesure de température par
températurepersonnalisée parpoint/ligne/zone	points/ lignes/zones mobiles, jusqu'à 10points, 10 zones, 10 lignes
Unité de mesure de la température	Celsius, Fahrenheit, Kelvin
Réglage de l'émissivité	Réglable entre 0,01 et 1,0, longueur de pas 0,01
Réglage de la températureambiente	-10°C~50°C, longueur de paô € 1
Réglage de la distance	1 à 20 m, longueur de pas 1 m
Zoom numérique	1x, 2x, 4x, 8x
Lumière visible etfusion à doublespectre	Disponible , thermique, fusion à double spectre, luminère visible, PIP , DDE(disponible uniquement pour certains modèles )
Palette	10 palettes
Alarmé detempérature	Alarmé lorsque la température est supérieure ou inférieure au seuil dans l'image complète
Fonctions de l'appareil photo
Échelle detempérature	Manuel/Auto
Indicateur laser	Disponible
appareil photonomérique	5 MP
Stockage	XX-IR.jpg (image thermique avec
d'images/vidEOS	données de température) et XX-DC.jpg (image visible) VidEOS H.264 sans données de température
Fonction d'annotation	Faites des annotations vocales via le microphone.
Langue	Anglais, polonais, coréen, hongrois, portugais brésilien, allemand, français, espagnol, italien, turc, chinois traditionnel
Taille de l'écran	Écran tactile de 3,5 pouces (480*640)
Fonctions spéciales	Scannez le code QR pour nommer l'imme
Carte de stockage	Carte MicroSD standard de 32 Go, extensible jusqu'à 512 Go maximum
Type de batterie	Batterie au lithium rechargeable et détachable
Interface d'alimentation	USB Type-C
Méthodes de connexion	USB, Wi-Fi
Temps de charge	3 heures
Durée de l'opération	4 h
Gestion de la batterie	Arrêt automatique: 5 minutes, 10 minu 20 minutes, éteint
Autres
Logiciel d'analyse	PC (Logiciel d'analyse infrarouge) ou mobile (IOS/Android APP)
Interface de	1/4"-20-UNC
montage sur trépied
Température de fonctionnement	-10℃~+50℃
Température de stockage	-20℃~+60℃
Humidité relative	10 % ~ 95 %, sans condensation
Baisse	2 m
Encapsulation	IP54 (CEI 60529)
Chocs et vibrations	Chocs 25 g (IEC 60068-2-27); Vibration 2,5 g (IEC 60068-2-6)
d'accès à la FDA :	251124 5-000

Introduction aux scénarios d'application

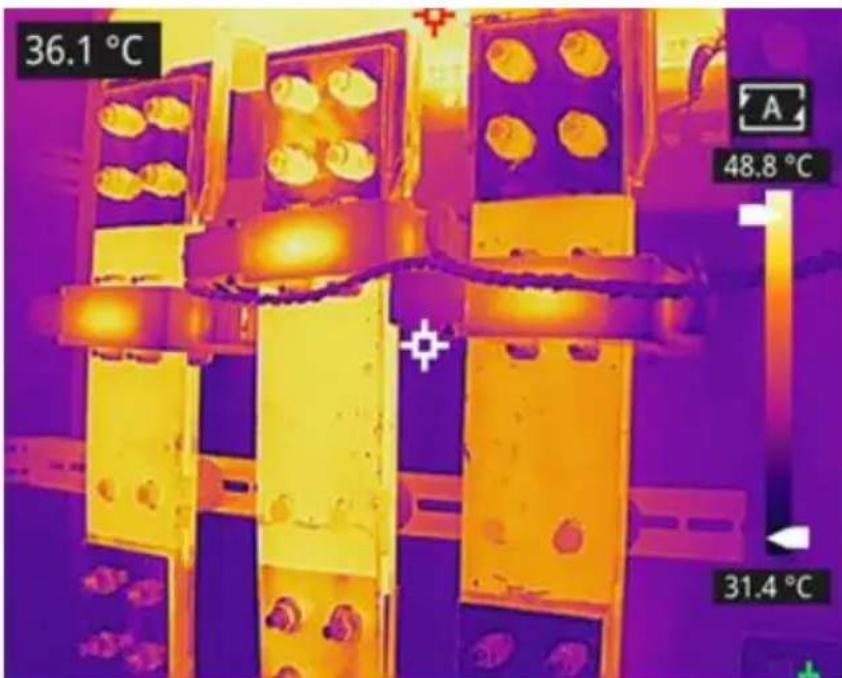

Détection d'armoire de distribution électrique

La répartition de la température des équipements de distribution électrique reflète directement leur état de fonctionnement. Un contact inapproprié ou un dommage peut entraîner une température anormalement élevée. Le personnel d'inspection peut détecter les anomalies à temps et garantir la sécurité des équipements de distribution électrique grâce à des caméras thermiques portables.

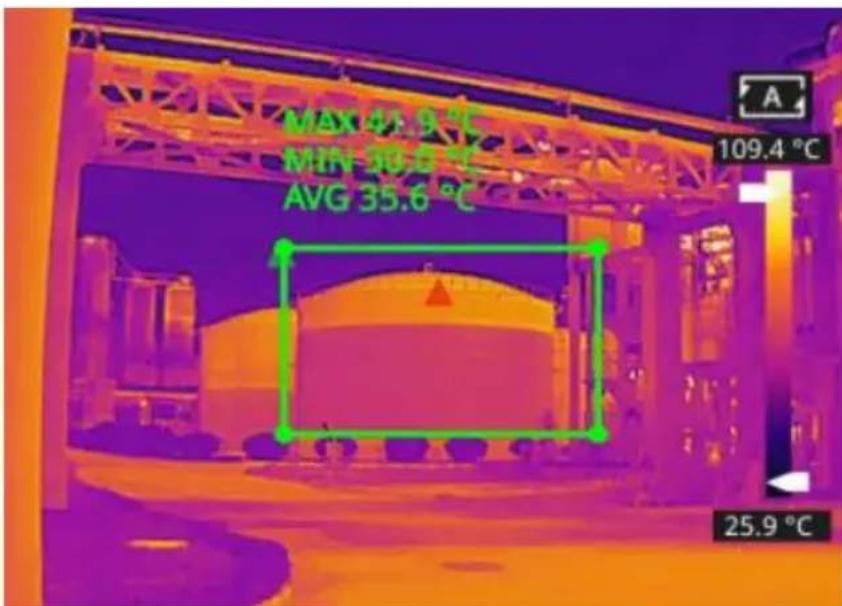

Détection du niveau de liquide du réservoir de stockage

Il existe une différence de température entre le liquide stocké dans le réservoir et le gaz supérieur, qui peut être transmise à la paroi du réservoir. La caméra thermique portative permet d'observer le niveau de liquide du réservoir de stockage à distance afin d'éviter toute défaillance accidentelle due à une défaillance de l'indicateur de niveau de liquide.

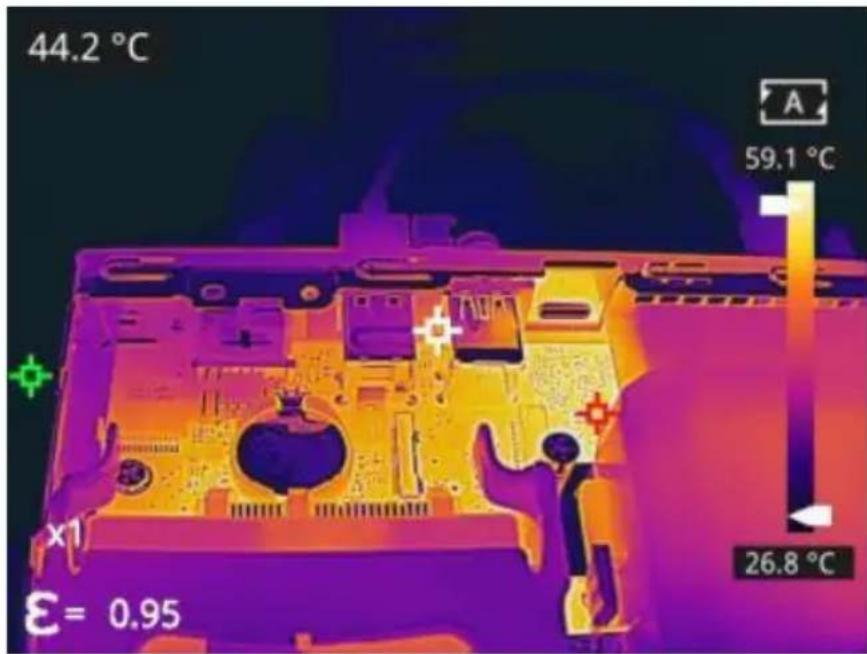

Recherche et développement sur les circuits imprimés

Les circuits imprimés sont compacts, hautement intégrés et complexes dans leur structure. La détection traditionnelle des contacts est donc chronophage et énergivore. La technologie d'imagerie thermique infrarouge offre un avantage indéniable pour détecter les circuits imprimés

défectueux. Les caméras thermiques portables permettent de détecter rapidement les composants anormaux, qu'ils soient à haute ou basse température, et de déterminer les dysfonctionnements des circuits imprimés.

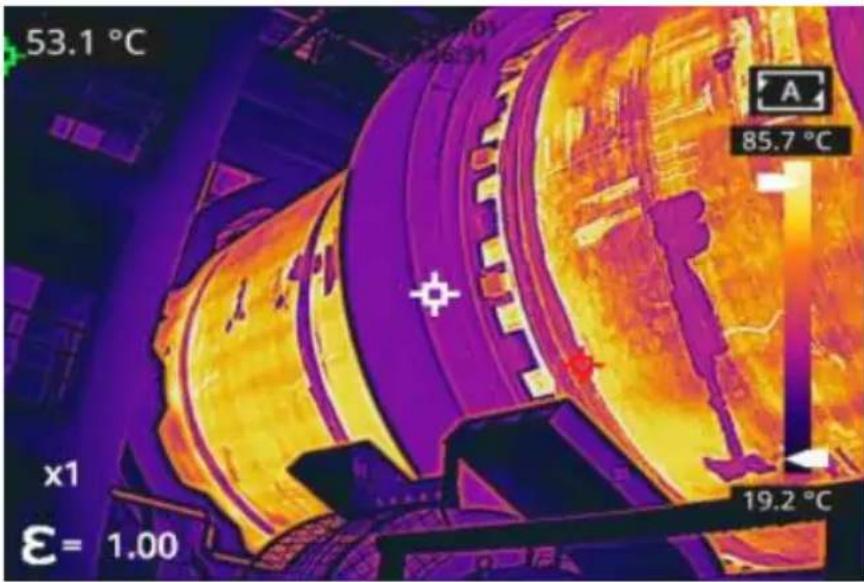

Détection des défauts des matériaux réfractaires dans les fours rotatifs

Le four rotatif est un équipement essentiel pour l'incinération des déchets dangereux. En cas de fonctionnement prolongé, le revêtement peut s'éroder, s'amincir, voire se détacher, entraînant une température extérieure anormale. Des caméras thermiques portables permettent de détecter une température anormalement élevée de la paroi extérieure, localiser la zone de surchauffe et de prendre les mesures nécessaires pour éviter les accidents.

Nettoyage de la caméra thermique

Nettoyage du boîtier de l'appareil photo, des câbles et autres éléments

Boîtier de camera, câbles et autres articles
Liquides	L'un des liquides suivants peut être utilisé. 1. Eau chaude 2.Une solution détergente faible
Outils de nettoyage	Un chiffon doux
Procédure de nettoyage	Veuillez suivre cette procédure : 1. Trempez un chiffon doux dans le liquide. 2. Tournez le chiffon pour éliminer l'excès de liquide. 3. Nettoyez les pieces de l'appareil photo avec le chiffon.

PRUDENCE

N'appliquez pas de solvants ou de liquides similaires sur l'appareil photo, les câbles ou autres éléments. Cela pourrait l'endommager.

Nettoyage des lentilles infrarouges

Nettoyage des lentilles infrarouges
Liquides	L'un des liquides suivants peut être utilisé.
	1. Liquide de nettoyage de lentille commercial à plus de 30% d'alcool isopropylique. 2. 96 % d'alcool éthylique (C2H5OH).
Outils de nettoyage	ouate
Procédure de nettoyage	Veuillez suivre cette procédure : 1. Trempez le coton dans le liquide. 2. Tournez le coton pour éliminer l'excès de liée. 3. Nettoyez la lentille une seule fois etjetaz le

PRUDENCE

Ne nettoyez pas la lentille infrarouge trop vigoureusement. Cela pourrait endommager le revêtement antireflet.

Annexe A Émissivité des matériaux couramment utilisés Métal

Matériel	Température (°C)	Émissivité
Aluminium
Aluminium poli	100	0,09
Feuille d'aluminium commercial	100	0,09
Oxyde d'aluminium doux	25 à 600	0,10 à 0,20
Oxyde d'aluminium fort	25 à 600	0,30~0,40
Laiton
Miroir en laiton (hautement pc	28	0,03
Oxyde de laiton	200 à 600	0,59~0,61
Chrome
Chrome poli	40~1090	0,08 à 0,36
Cuivre
Miroir en cuivre	100	0,05
Oxyde de cuivre fort	25	0,078
Oxyde cuivreux	800~1100	0,66~0,54
Cuivre fondu	1080~1280	0,16~0,13
Or
Miroir doré	230~630	0,02
Fer
Fonte polie	200	0,21
Fonte usinée	20	44
Surface complètement rouillée	20	0,69
Fonte (oxydée à 600°C)	19~600	0,64 à 0,78
Oxyde de fer électrolytique	125~520	0,78 à 0,82
Oxyde de fer	500~1200	0,85 à 0,89
plaque de fer	925~1120	0,87 à 0,95
Fonte, oxyde de fer lourd	25	0,8
Surface fondue	22	0,94
Fonte fondue	1300~1400	0,29
Fer fondu pur	1515~1680	0,42 à 0,45
Acier
Acier (oxydé à 600°C)
Oxyde d'accier	100	0,74
Acier doux fondu	1600~1800	0,28
Acier en fusion	1500~1650	0,42 à 0,53
Plomb
Plomb pur (non oxydé)	125~225	0,06 à 0,08
Légèrement oxydé	25 à 300	0,20 à 0,45
Magnésium
Oxyde de magnésium	275~825	0,55 à 0,20
Mercure
Mercure	0~100	0,09 à 0,12
Nickel
Galvanoplastie et polissage	25	0,05
Galvanoplastie sans polissage	20	0,01
Fil de nickel	185~1010	0,09 à 0,19
Plaque de nickel (oxydée)	198~600	0,37 à 0,48
Oxyde de nickel	650~1255	0,59 à 0,86
alliage de nickel
Fil en alliage nickel-chrome (résistant à la chaleur) (brillan)	50 à 1 000	0,65 à 0,79
alliage nickel-chrome	50~1040	0,64~0,76
Nickel-chrome (résistant à la chaleur)	50~500	0,95 à 0,98
Argent
Argent poli	100	0,05
Acier inoxydable
acier inoxydable 18/8	25	0,16
304 (8Cr, 18Ni)	215~490	0,44 à 0,36
310 (25Cr, 20Ni)	215~520	0,90~0,97
Étain
Fer blanc commercial	100	0,07
Zinc
Oxydation à 400°C	400	0,01
Plaque de fer galvanisé brillai	28	0,23
Oxyde de zinc gris	25	0,28

Non métallique

Matériel	Température (°C)	Émissivité
Brique	1100	0,75
Brique réfractaire	1100	0,75
Graphite (noir de lampe)	96~225	0,95
Émail (blanc)	18	0,9
Asphalte	0~200	0,85
Verre (surface)	23	0,94
Verre résistant à la chaleur	200~540	0,85 à 0,95
Enduit mural	20	0,9
Chêne	20	0,9
feuille de carbone	-	0,85
Feuille isolante	-	0,91 à 0,94
tôle	-	0,88 à 0,90
tube de verre	-	0,9
Type de bobine	-	0,87
Produit émaillé	-	0,9
Motif en émail	-	0,83 à 0,95
Condensateur
Type rotatif	-	0,30~0,34
Céramique (type bouteille)	-	0,9
Film	-	0,90~0,93
Mica	-	0,94~0,95
Mica de type canal	-	0,90~0,93
Verre	-	0,91~0,92
Semi-conducteur
Transistor (boîtier plastique)	-	0,80~0,90
Transistor (métal)	-	0,30~0,40
Diode	-	0,89~0,90
Bobine de transmission
Transmission d'impulsions	-	0,91~0,92
Couche de craie plate	-	0,88 à 0,93
Anneau supérieur	-	0,91~0,92
Matériaux électroniques
Plaque de verre époxy	-	0,86
Plaque époxy phénol	-	0,8
Feuille de cuivre plaquée or	-	0,3
Cuivre recouvert de soudure	-	0,35
Fil de plomb étamé	-	0,28
Fil de cuivre	-	0,87~0,88

Fabricant : Shanghai Sishun International Trade Co., Ltd.

Adresse : Salle JT2388, 4e étage, bâtiment 2, n° 599, route Wanzhen, sous-district du nouveau village de Zhenxin, district de Jiading, Shanghai, Chine. Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD N 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
