SC256M - Mätningsutrustning Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	SC256M
Produkttyp	Bärbar värmekamera
Detektorupplösning	256 x 192 pixlar
Spektralband	8 till 14 μm
NETD (termisk känslighet)	35 mK
Synfält	56° x 42°
Temperaturmätområde	-20°C till 150°C och 100°C till 550°C
Mätprecision	±2% eller ±2°C (det högsta gäller)
Bildlägen	Termisk, visuell, PIP, DDE, dubbelspektrumfusion
Färgpaletter	7 typer (Whitehot, Blackhot, Iron, Lava, Rainbow, Rainbow HC, Blackred)
Digital zoom	1x, 2x, 4x, 8x
Skärm	3,5 tum pekskärm (480 x 640)
Lagring	MicroSD-kort upp till 32 GB (utbyggbart till 512 GB för vissa modeller)
Batteri	Li-ion uppladdningsbart, avtagbart, laddning via USB-C (3 h), drifttid 8 h
Anslutningar	USB, Wi-Fi
Analysprogram	PC (termiskt analysprogram) eller mobil (iOS/Android)
Stativfäste	1/4"-20-UNC
Driftstemperatur	-10°C till +50°C
Skyddsklass	IP54 (CEI 60529)
Falltålighet	2 m
Underhåll av hölje	Mjuk trasa med varmt vatten eller mild rengöringslösning
Rengöring av infraröd lins	Isopropylalkohol (>30%) eller etanol 96% på bomull

Vanliga frågor - SC256M Vevor

Hur laddar jag värmekameran SC256M?

Laddning kan ske på tre sätt: med nätadapter (USB-C-uttag), via en dator (USB-kabel, långsammare), eller med en valfri laddningsbas. Full laddningstid är cirka 3 timmar.

Hur tar jag ett foto eller en video?

I observationsgränssnittet, justera fokus om nödvändigt. Tryck kort på avtryckaren för att ta en bild. Tryck länge för att starta videoinspelning.

Hur ställer jag in emissivitet för noggranna mätningar?

Emissivitet ställs in i mätparametrar, från 0,01 till 1,0 i steg om 0,01. Använd emissivitetstabellen i manualen (bilaga A) för vanliga material. Korrekt inställning är avgörande för tillförlitliga mätningar.

Vilka bildlägen finns?

Fem lägen: DDE (detaljförbättring), termisk fusion (infraröd/visuell fusion), PIP (infraröd inbäddning), termisk avbildning (endast infraröd) och digitalkamera (visuell).

Hur rengör jag den infraröda linsen?

Använd en ren bomullstuss indränkt i isopropylalkohol (>30%) eller 96% etanol. Torka linsen försiktigt en gång för att undvika att repa den antireflekterande beläggningen.

Vad är temperaturmätområdet?

Två områden: -20°C till 150°C (lågtemperaturläge) och 100°C till 550°C (högtemperaturläge). Växla mellan lägena i mätparametrarna.

Hur konfigurerar jag en temperaturlarm?

I larmparametrarna, aktivera hög- och/eller lågtemperaturlarm, ställ in tröskelvärden (t.ex. 120°C för högt). Du kan också aktivera automatisk skärmdump vid utlösning.

Är kameran vattentät?

Ja, skyddsklassen är IP54, vilket skyddar mot vattenstänk och damm. Doppa den inte i vatten.

Hur överför jag bilder till en dator?

Anslut kameran via USB och välj läget 'U-disk' i inställningarna. SD-kortet visas som en enhet. Du kan också ta ut kortet och använda en kortläsare.

Vad gör jag om bilden är brusig eller ojämn?

Utför en icke-enhetlighetskorrigering genom att trycka länge på knappen Tillbaka eller Galleri. Detta kompenserar för pixelvariationer på grund av förändringar i omgivningstemperatur.

BRUKSANVISNING SC256M Vevor

Detta är originalinstruktionerna. Läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av användarmanualen. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning - För att minska risiken für skador@måste användaren instruktsmanualen noggrant.
	KORREKT AVFALLSHANTERING Denna produit omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en overstruken soptunna indik att produits kräver Separate sophämtning inom Europeiska unico Detta gäller produits och alla tillbehör som är märkta med o symbol. Produktter som är märkta som sādana fär inte kassera vanligt hushållsavfall,utan måste lämnas till en insamlingsplats Återvinning av elektriska och elektroniska apparater.
FC	FCC-information: VARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar forfterlevnaden kan upp användarens rätt att använda utrustingen! Denna,enhet uppfyller del 15 i FCC-reglerna. Användning ar underkastad fällande två villkor: 1) Denna produit kan orsaka skad Liga störningar. 2) Denna produit måste acceptera alla mottagna störningar, in störningar som kan orsaka önskad drift. VARNING:Ändringar eller modifieringar avenna produit som uttryckligen godkänts av den part som ansvarar forfterlevnad ogiltigforklara användarens rätt att använda produits. Obs! Denna produit har testats och befunnits uppfylla gränseren digital,enhet av klass B i enlighet med del 15 i FCC-regl Dessa gränser ar utformade for att ge rimligt skydd mot skad störning i en bostadsinstallation. Denna produit genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadiga störningar radiokommunication. Det finns dock ingen garantiet for att störning intekommen att uppstå i en viss installation. Omenna produ

orsakar skadliga störningar på radio- eller tv-mottagning, vilket fastställs genom att stänga av och slå på produkten. Användaren uppmanas att försöka korrigera störningen med en eller flera av följande åtgärder.

Rikta om eller flytta mottagarantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

Säkerhetsinstruktioner

VARNING

Se till att du läser alla tillämpliga säkerhetsdatablad (SDS) och varningsetiketter på behållare innan du använder en vätska.

Vätskorna kan vara farliga. Personskador kan uppstå.

Det är förbjudet att använda produkten vid höga temperaturer över 60°C eller vid låga temperaturer under -20 °C.

Det rekommenderas att använda den vid en luftfuktighet mellan 10 och 95 % (ingen kondens).

Obehörig demontering eller modifiering av värmekameran är förbjuden.

FÖRSIKTIGHET

Oavsett om det finns ett linsskydd eller inte, rikta inte den infraröda värmekameran mot starkt ljus eller utrustning med laserstrålning.

Detta kommer att påverka värmekamerans noggrannhet och till och med skada detektorn i värmekameran.

Använd inte produkten under förhållanden som inte uppfyller miljökraven. För specifika krav för användningsmiljön, se produktparametertabellen.

Applicera inte lösningsmedel eller liknande vätskor på kameran, kablarna eller andra föremål.

Var försiktig när du rengör de infraröda linserna. Linsen har en antireflexbeläggning som lätt skadas. Skador på den infraröda linsen kan uppstå vid för mycket kraft eller rengöring med grova föremål som näsdukar.

2006/66/EG (batteridirektivet): Denna produkt innehåller ett batteri

som inte får kasseras som osorterat kommunalt avfall i Europeiska unionen. Se produktdokumentationen för specifik batteriinformation.

Batteriet är märkt med denna symbol, som kan innehålla bokstäver som indikerar kadmium (Cd), bly (Pb) eller kvicksilver (Hg). För korrekt återvinning, returnera batteriet till din leverantör eller till en avsedd insamlingsplats. För mer information, se: www.recyclethis.info

2012/19/EU (WEEE-direktivet): Produkter märkta med denna symbol

får inte kasseras som osorterat kommunalt avfall i Europeiska unionen. För korrekt återvinning, returnera denna produkt till din lokala leverantör vid köp av motsvarande ny utrustning, eller kassera den på avsedda insamlingsplatser.

För mer information se: www.recyclethis.info

Produktintroduktion

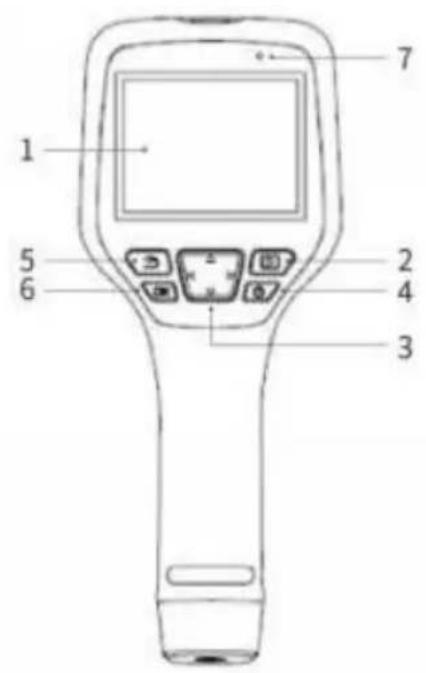

Kamera (sett framifrån)

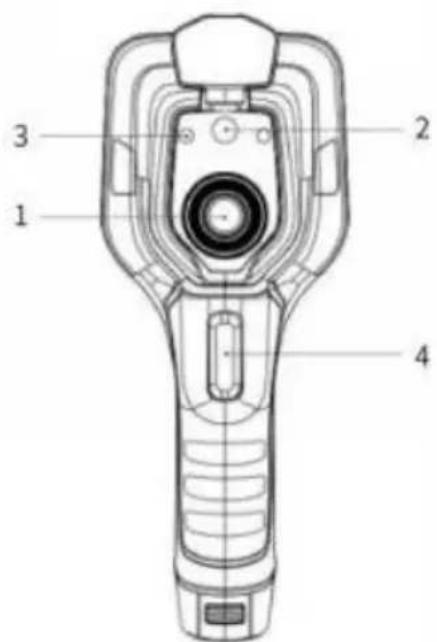

29. Infraröd lins 30. Digitalkamera 31. Laserpekare 32. Utlösare

Knappar (sett bakifrån)

50. Skärm

1. Galleri-knapp: Tryck för att öppna galleriet. Lång tryck för att korrigera bildens enhetlighet. 52. Navigeringsknapp: Gör val för meny, inställningar och galleri genom att klicka upp/ner/vänster/höger.
2. Ström-/laserknapp: Lång tryck för att slå på/av. När den är på, tryck för att slå på/av laserpekaren.
3. Bakåtknapp: Klicka för att avbryta åtgärden eller återgå till föregående. Lång tryck för att korrigera bildens enhetlighet.
4. Enter-knapp: Klicka på OK för att bekräfta åtgärden. 56. Mikrofon: Den används för att spela in röstanteckningar efter fotografering.

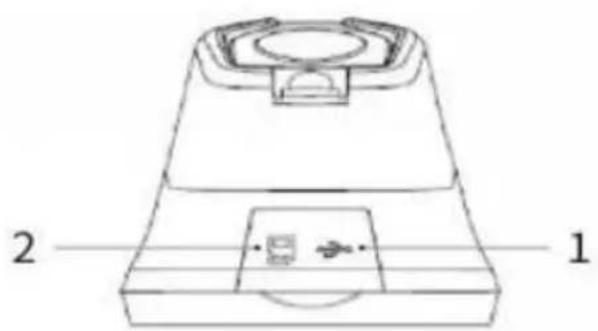

Kontakt och minneskort

Ing	Namn	Beskrivning
a.
1	USB-gränsnitt	Anslut en USB-kabel till nätadaptern für laddning. Anslut en USB-kabel till en dator für att ladda eOVERFÖRA data.
2	SD-kort	Standard MicroSD-kort, standard 32 GB, det kan lagra högst 140 000 bildern (ex FAT-format),kapaciteten kan utökas till 512 GB für vissa mod SD-kortet kan tas ut och overföra data till en da andra encheter med kortläsare.

Snabbstartsguide

Följ procedurerna:

Laddning

1. Strömadapter och USB-kabel kan användas för att ladda enheten. 58. Du kan ladda enheten genom att ansluta USB-kabeln i tillbehöret till datorn. Obs: Den här laddningsmetoden tar längre tid än att använda nätadaptern. 59. Laddningsbasen kan också användas för att ladda batteriet. 60. Ladda värmekameran i rumstemperatur.

Slå på

Tryck länge på strömknappen för att starta enheten.

Målsökning

Rikta värmekameran mot det aktuella objektet.

Bildtagning

Klicka på avtryckarknappen för att ta bilden och spela in video genom att trycka länge på avtryckarknappen.

Analys med PC-programvara

Kör kunden efter att du har laddat ner programvaran till datorn och sedan en USB-kabel eller ett SD-kort för att importera data för vidare analys.

Analys av APP

Ladda ner och installera appen på den mobila enheten. Aktivera hotspot

värmekameran som den mobila enheten är ansluten till, kör appen och importera data för vidare analys.

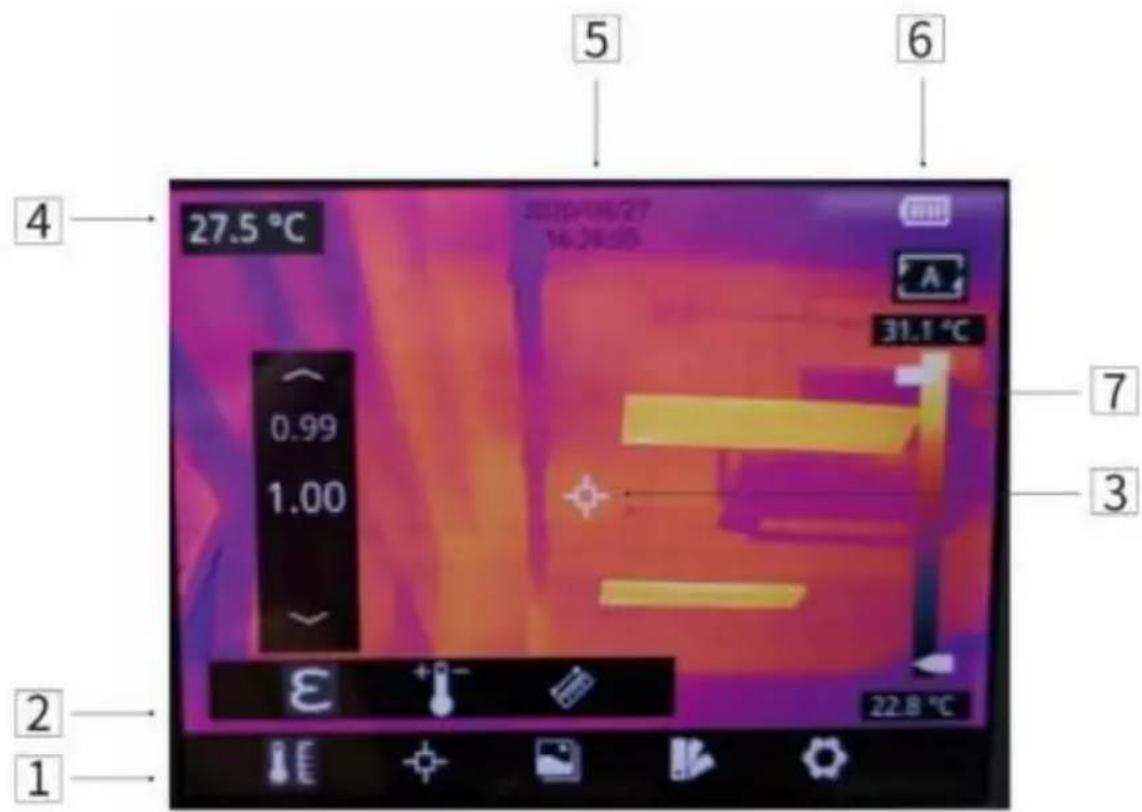

Gränssnittet

Ing a.	Namn	Beskrivning
1	Huvudmeny	Parametrar, mäläge, bildläge, fãrgpaletter och andra inställningar kan ställas in.
2	Undermeny	specifika alternatively kan ställas in, till exempel en sp fãrgpalett.
3	Temperaturmättningspunkt	Mättingar av mittpunkten, spårning av punkt med h temperatur, anpassad punkt, anpassad linje och anpassad areamätning År tillgängliga.
4	Centrumpunkt	Temperaturen på mittpunkten visas.
	stemperatur
5	Datum och tid	datum och tid visas.
6	Batterikapacit et	Återstående batterikapacitet visas.
7	Temperaturintervall	Temperaturintervallet på den aktuella skärmen kan vi

Bruksanvisning

Laddning

Ladda med en nätadapter

15. Anslut nätadaptern till uttaget.

1. Använd en USB-kabel för att ansluta adaptern och kameran för laddning.

Obs: Det tar cirka 3 timmar att ladda enheten helt.

Ladda med en dator

Använd en USB-kabel för att ansluta värmekameran till datorn för laddning. Obs: När du laddar med en dator ska datorn vara påslagen och laddningstiden är längre än med en adapter.

Ladda med en laddningsbas

1. Anslut nätadaptern och laddningsbasen med en USB-kabel och anslut nätadaptern till uttaget.

16. Ta ut batteriet och placera det korrekt i laddningsbasen för laddning.

Obs: När batteriet inte är isatt blinkar indikatorn på laddningsbasen; indikatorn blir röd när batteriet är isatt och laddas; indikatorn blir grön när batteriet är fulladdat.

Ström på/av

1. Tryck på strömknappen kontinuerligt för att starta enheten.
2. Tryck på strömknappen i cirka 3 sekunder för att stänga av den.

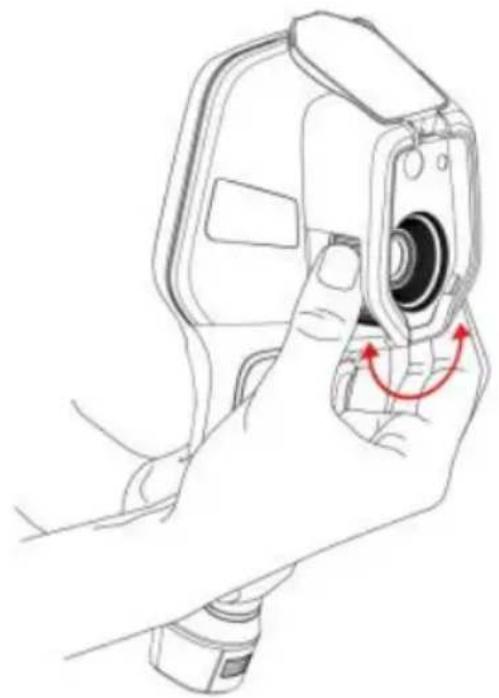

Fokusjustering (Endast tillgängligt för vissa modeller)

Se till att enheten är påslagen, rikta in kameran vid det uppmätta avståndet, vrid fokusringen bredvid objektivet medurs eller moturs, vilket kan göra bilden tydligare med hjälp av justering av brännvidden. Se följande bild för den detaljerade justeringsmetoden:

den detaljerade justeringsmetoden:

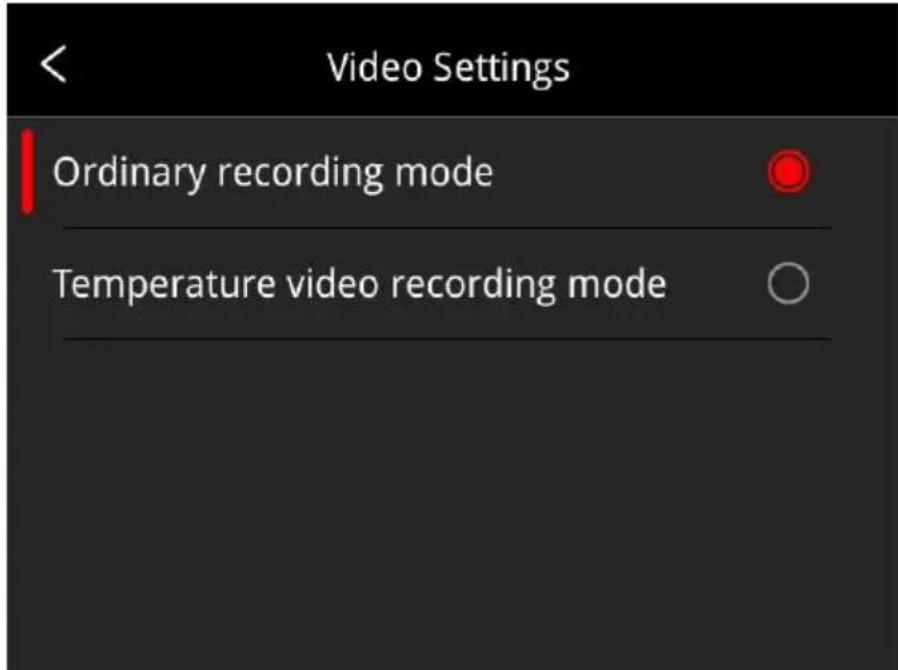

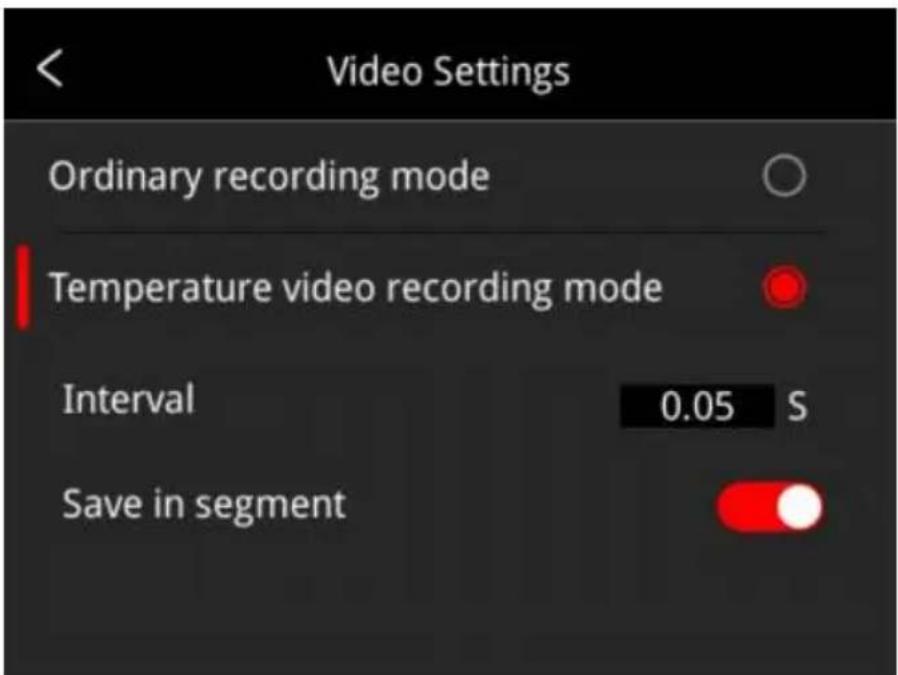

Bilder/videoinspelning

15.1 Observationsgränssnittet, justera fokusringen tills bilden är skarp. Tryck kort på avtryckarknappen för att ta bilden. Tryck längre på avtryckarknappen för att spela in video.

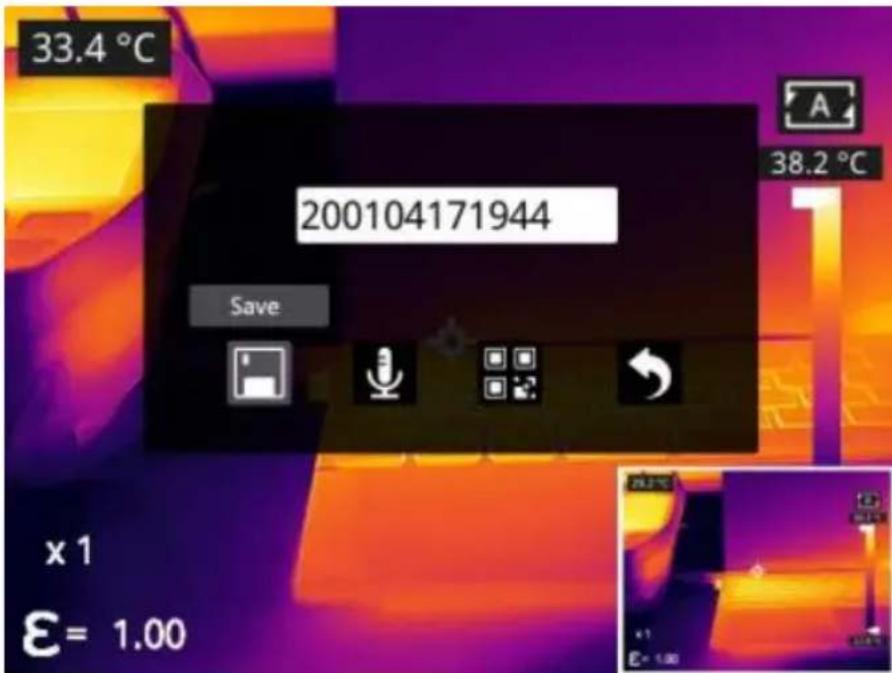

1. Tryck på spara-knappen på pekskärmen eller klicka på OK eller tryck kort på avtryckaren för att spara bilden. Tryck på andra knappar på skärmen eller använd navigeringsknappen + OK för att göra inspelningsanteckningar, skanna QR-koden för att namnge filen eller avbryta sparandet av bilden.

Visa foton/videor

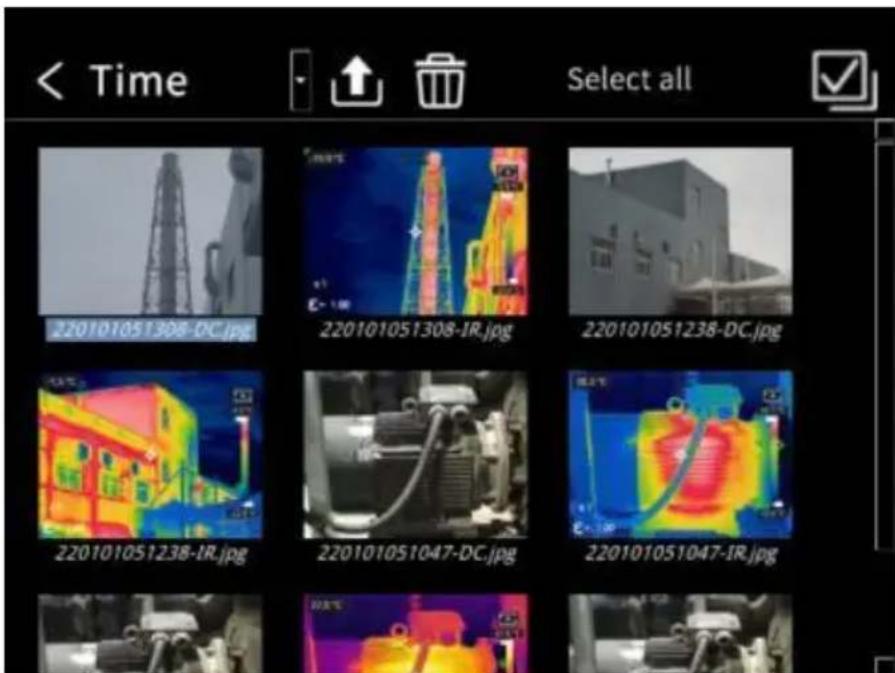

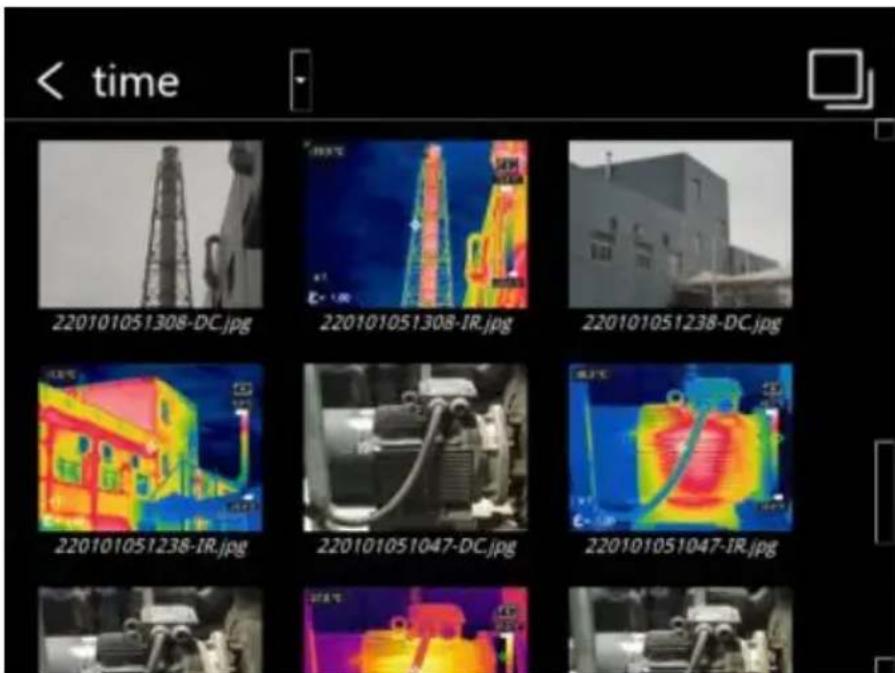

Bilderna du tagit sparas på SD-kortet, och du kan följa stegen nedan för att visa dem här som helst:

50. Gå in i fotogalleriet genom att klicka på galleriknappen.

1. Välj bildvisningsläget genom att klicka på rullgardinspilen. Det finns två typer av lägen: sortera efter filnamn eller sortera efter tid.

1. Välj den bild eller video du vill visa genom att trycka på navigeringsknappen på pekskärmen.
2. Tryck på OK eller klicka på bilden eller videon för att visa den. Välj alternativet radera och bekräfta sedan för att radera det aktuella objektet.

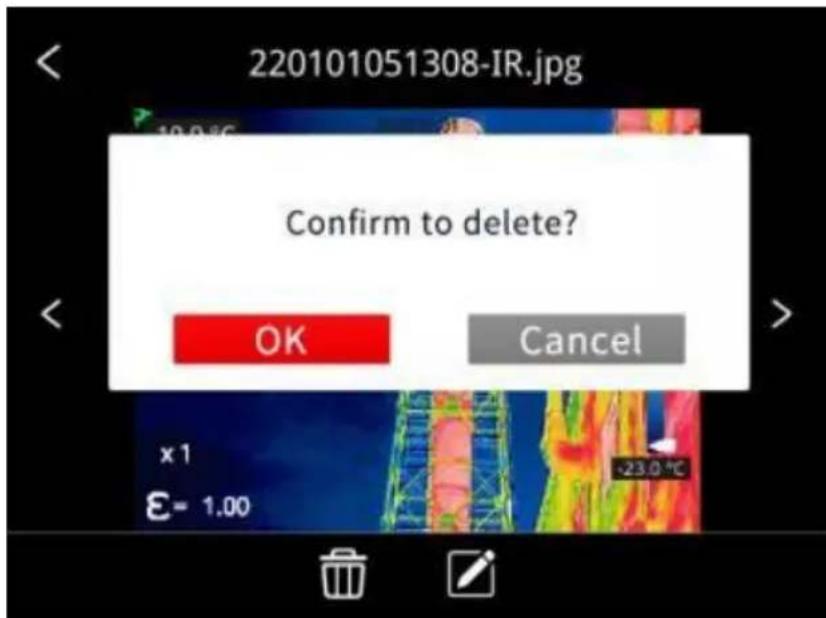

Välj alternativet byt namn och bekräfta för att byta namn på det aktuella objektet.

54.1 Förhandsgranskningsgränssnitt: Klicka på multiknappen i skärmens övre högra hörn, välj sedan bilden eller videon som ska raderas och radera de markerade objekten genom att trycka på raderingsknappen.

1. Återgå till observationsgränssnittet genom att klicka på galleriknappen, bakåtknappen eller genom att trycka på skärmen.
2. Klicka en gång på galleriknappen, tryck på returnknappen eller använd pekskärmen för att återgå till observationsgränssnittet.

Mätläge

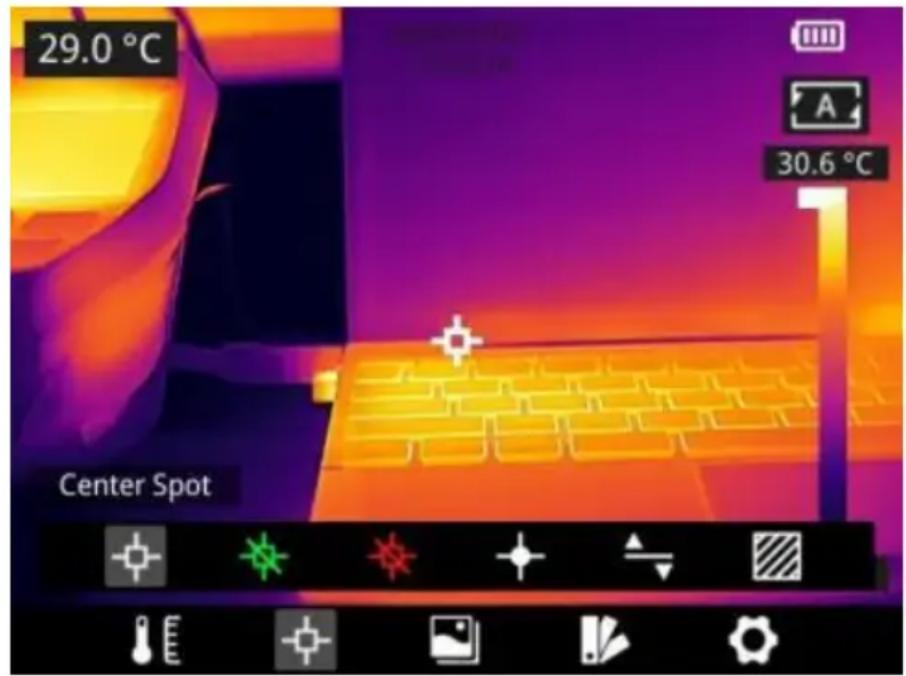

I observationsgränssnittet trycker du kort på OK för att öppna huvudmenyn

och väljer Mätinställningar med navigeringsknappen. Tryck på OK igen för att öppna sekundärmenyn, välj olika mätlägen genom att flytta navigeringsknappen åt vänster eller höger och tryck på OK för att spara alternativet.

I observationsgränssnittet klickar du var som helst på skärmen för att öppna huvudmenyn. Klicka sedan på Mätinställningar för att välja önskat mätläge och aktivera det genom att klicka på skärmområdet.

Matparametrar

I observationsgränssnittet trycker du på OK för att öppna huvudmenyn,

använder navigeringsknappen för att välja parameterinställningar och trycker sedan på OK igen för att öppna sekundärmenyn. Välj olika temperaturmätningsparametrar genom att flytta åt vänster eller höger och tryck på Enter-knappen för att parametrisera. Efter inställningen trycker du på OK igen för att spara ditt alternativ.

I observationsgränssnittet klickar du var som helst på skärmen för att öppna huvudmenyn. Klicka på Parameterinställningar för att ställa in

parametern. När inställningen är klar klickar du på skärmområdet för att den ska börja gälla.

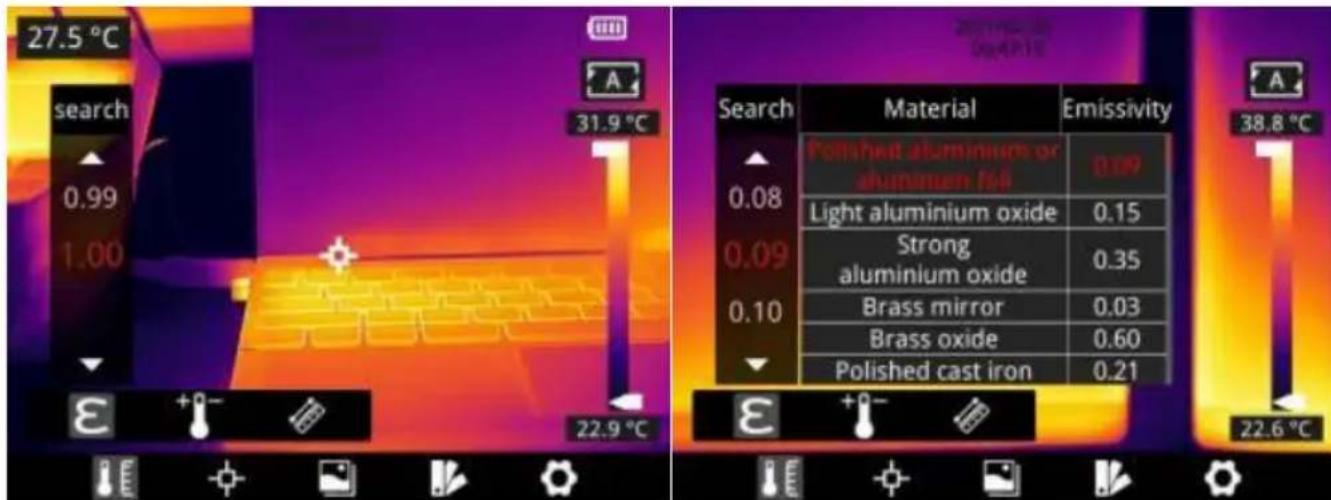

• Emissivitet: För att få mer exakta mätresultat måste du ställa in emissiviteten enligt det mål som ska mätas före varje mätning, istället för att använda standardkonfigurationen. Emissivitet avser förhållandet mellan ett objekts strålningsförmåga och en svartkropps strålningsförmåga vid samma temperatur, vilket är i förhållande till objektets reflektionsförmåga. Ju lägre emissivitet, desto högre andel energi som reflekteras. Ju högre emissivitet, desto lägre andel energi som reflekteras. Till exempel är emissiviteten för mänsklig hud 0,98 och emissiviteten för kretskort är 0,91. Klicka på knappen "Emissivitet" på startskärmen och klicka sedan på "Sök" för att få mer information om emissivitet (stöds av vissa modeller). Du kan också se snabbstartsguiden som medföljer i förpackningen eller kontrollera andra källor för mer information.

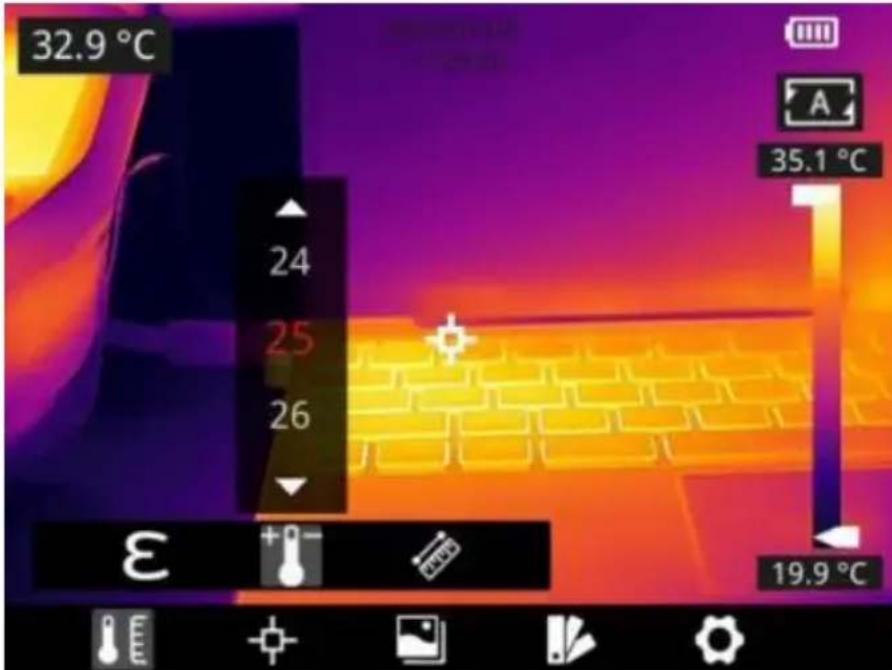

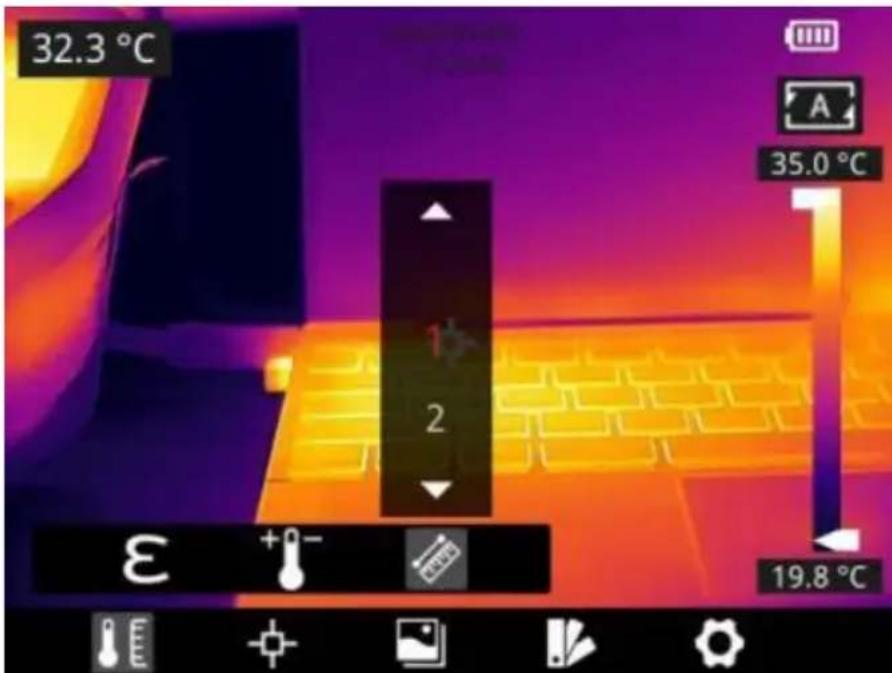

Omgivningstemperatur: Reflektionstemperaturen på

objektet påverkar mätresultatet, särskilt när objektets emissivitet är låg eller om objektets temperatur och reflektionstemperaturen skiljer sig mycket åt. Denna effekt ökar. Resultatet måste därför kompenseras för att eliminera påverkan av ytans reflektionstemperatur. Det är dock oftast svårt att bestämma ett objekts reflekterade temperatur. Omgivningstemperaturen kan användas för att ersätta den reflekterade temperaturen i faktiska mätningar.

• Avståndet påverkar mätresultaten. För att få noggranna mätningar krävs avståndsinformation till objektet så att värmekameran kan kompensera resultatet.

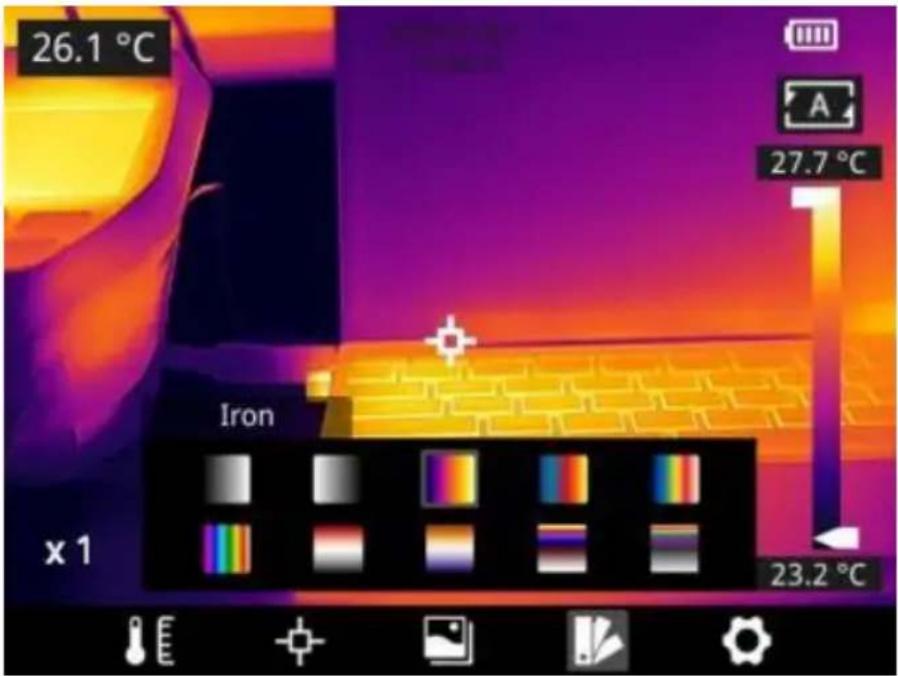

Paletter

I observationsgränssnittet, tryck kort på OK för att öppna huvudmenyn, välj palettinställningar med navigeringsknappen. Tryck på OK igen för att öppna undermenyn, välj olika paletter genom att flytta navigeringsknappen åt vänster och höger och tryck sedan på

Enter-knappen för att spara ditt val.

I observationsgränssnittet klickar du var som helst på pekskärmen för att öppna huvudmenyn. Klicka på palettinställningar för att välja en palett och spara ditt alternativ genom att klicka på skärmområdet.

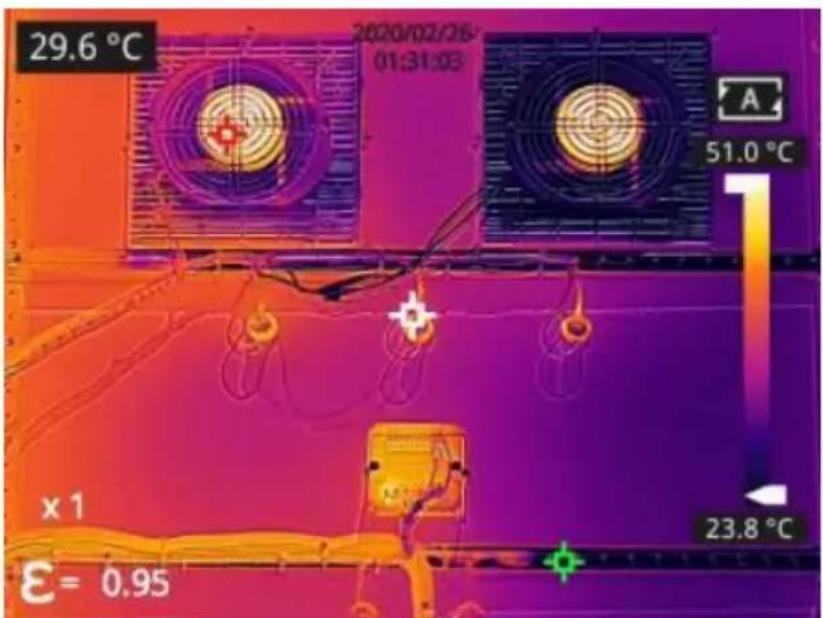

Bildläge

Obs: den här funktionen är inte tillgänglig för vissa modeller.

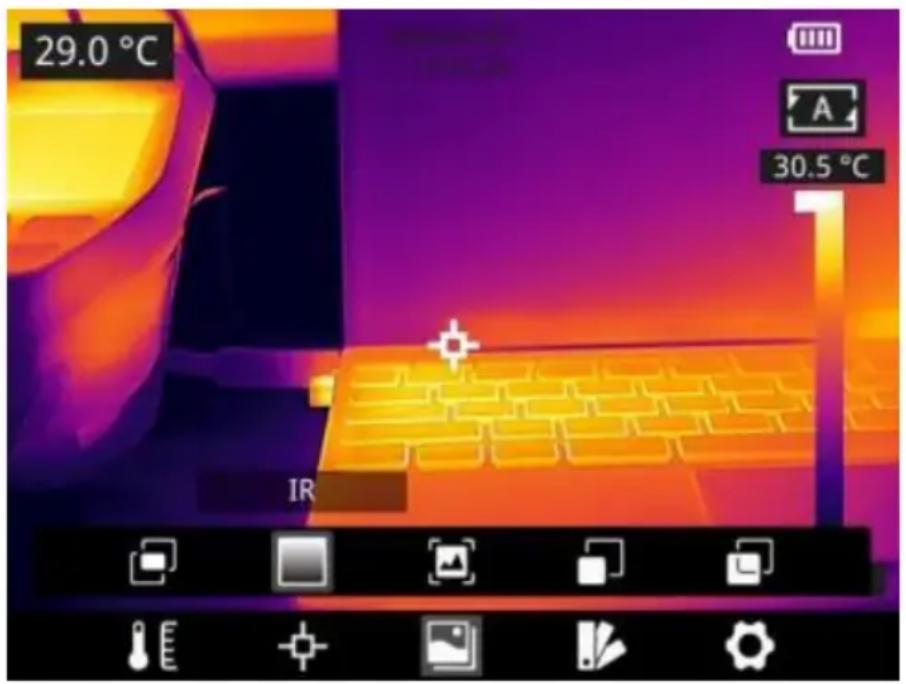

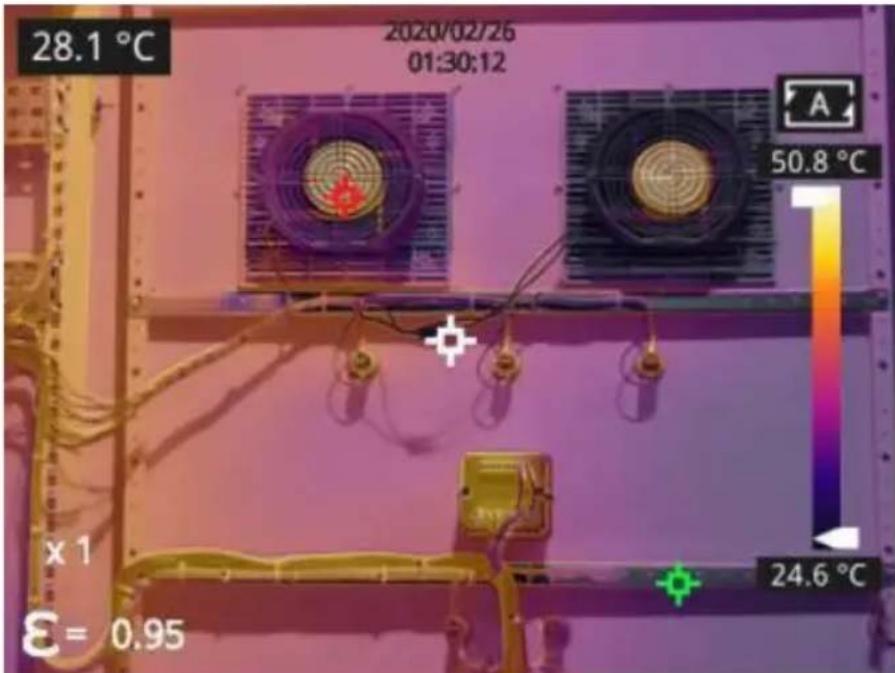

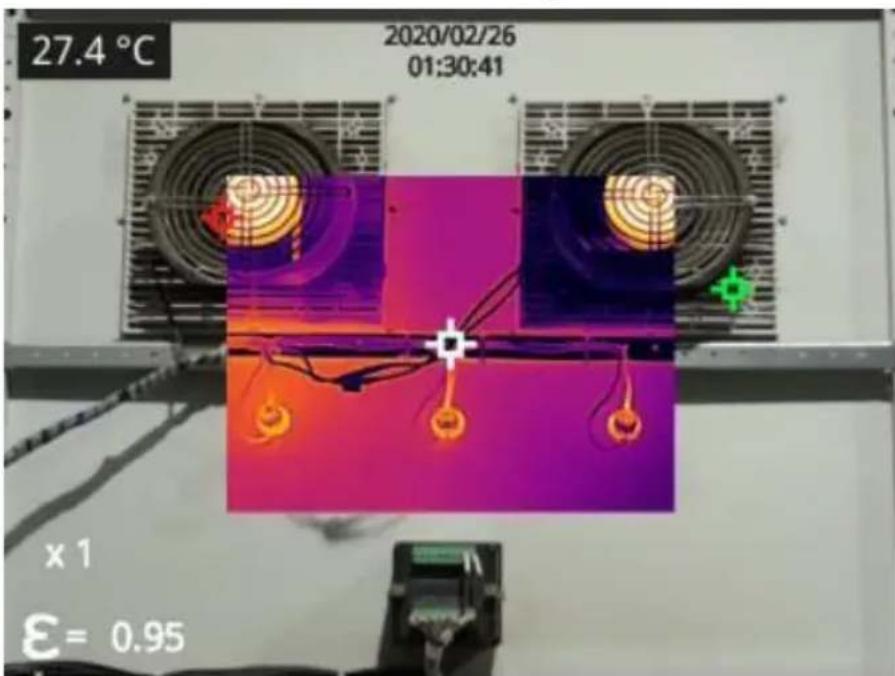

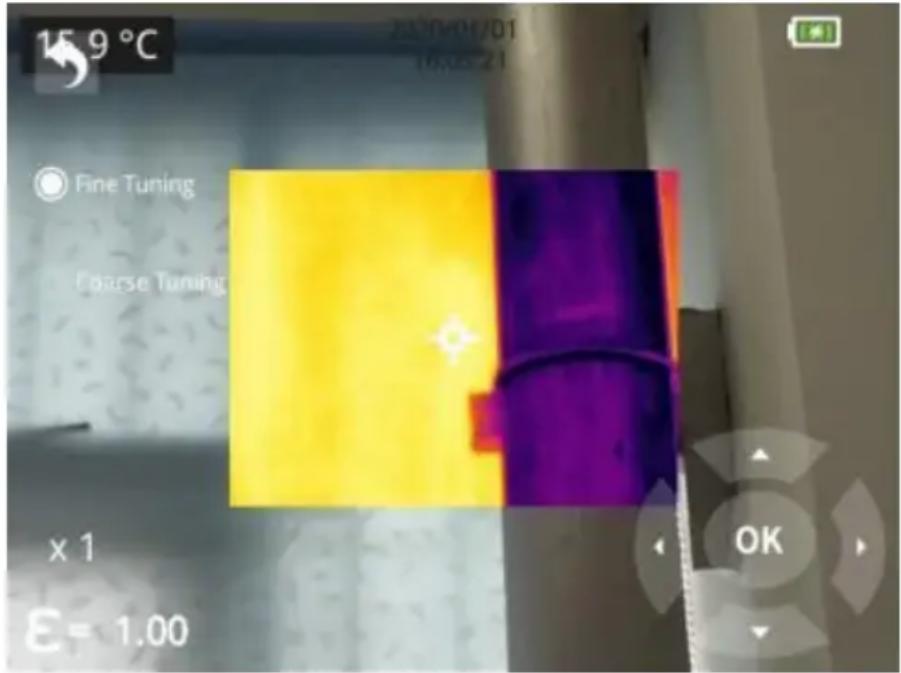

• Termisk fusion: en bild som sammansmälts till en viss skala mellan en infraröd bild och en synlig bild.

PIP: infraröd bild överlagrad i mitten av den synliga bilden.

• PIP: infraröd bild överlagrad i mitten av den synliga bilden.

Obs: För bättre bildeffekter med dubbla ljus, i DDE-, PIP- eller termiskt fusionsläge, måste du ställa in det faktiska avståndet, det vill säga det ungefärliga avståndet från värmekameran till objektet. Om de förinställda justeringsparametrarna inte uppfyller kraven kan du också utföra fusionsjustering manuellt i inställningarna eller dra på pekskärmen.

Obs: För bättre bildeffekter med dubbla ljus, i DDE-, PIP- eller termiskt fusionsläge, måste du ställa in det faktiska avståndet, det vill säga det ungefärliga avståndet från värmekameran till objektet. Om de förinställda justeringsparametrarna inte uppfyller kraven kan du också utföra fusionsjustering manuellt i inställningarna eller dra på pekskärmen.

I observationsgränssnittet, tryck kort på OK för att öppna huvudmenyn.

I observationsgränssnittet, tryck på OK för att öppna huvudmenyn.

Välj bildläge med navigeringsknappen. Tryck sedan på OK-knappen för att öppna sekundärmenyn, där olika bildlägen kan väljas genom att flytta navigeringsknappen åt vänster eller höger. Spara ditt alternativ genom att trycka på Enter-knappen.

I observationsgränssnittet klickar du var som helst på skärmen för att öppna huvudmenyn. Klicka på bildläge och välj önskat bildläge och klicka sedan på skärmområdet. Alternativet sparas.

Korrigering av icke-uniformitet Introduktion till korrigering av icke-uniformitet

Icke-uniformitetskorrigering används för att kompensera för ouniformitet hos detektorpixlar eller ouniformitet orsakad av annan optisk störning. Om det finns mer brus i bilden behövs korrigering för ojämmhet, vilket vanligtvis sker när omgivningstemperaturen ändras snabbt.

Operationer för korrigering av icke-likformighet

I bildgränssnittet trycker du kontinuerligt på bakåtknappen eller

Kontrastjustering

Kontrastjustering

• I observationsgränssnittet kan kontrasten för den infraröda bilden

justeras genom att dra pilknappen uppåt och nedåt i temperaturområdet på skärmens högra sida. Den övre och nedre gränsen för temperaturskalan kan ställas in manuellt.

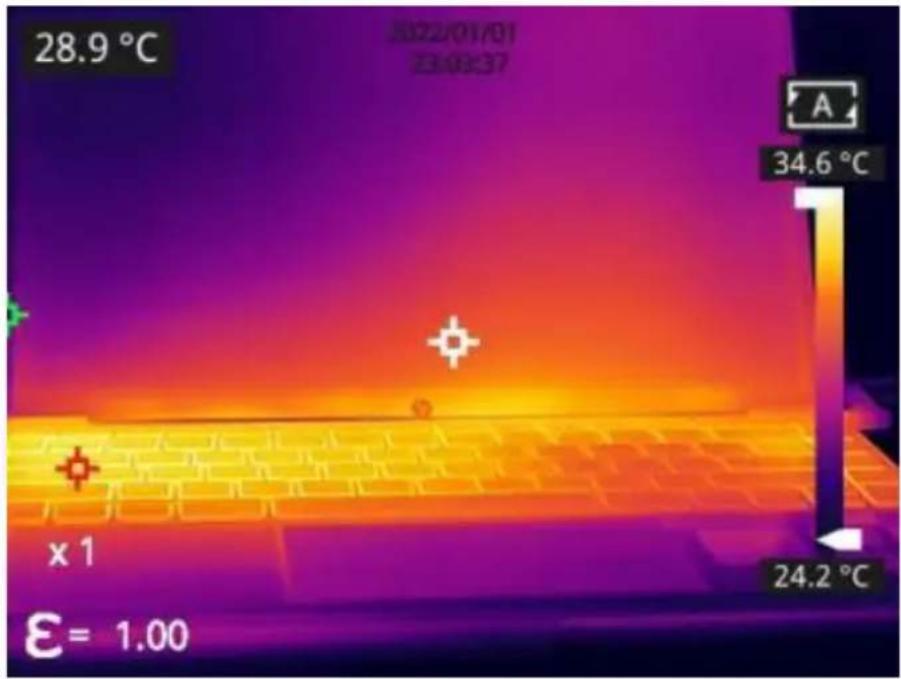

Ta följande bild som exempel: i autoläge är standardtemperaturintervallet 24,2 °C till 34,6 °C.

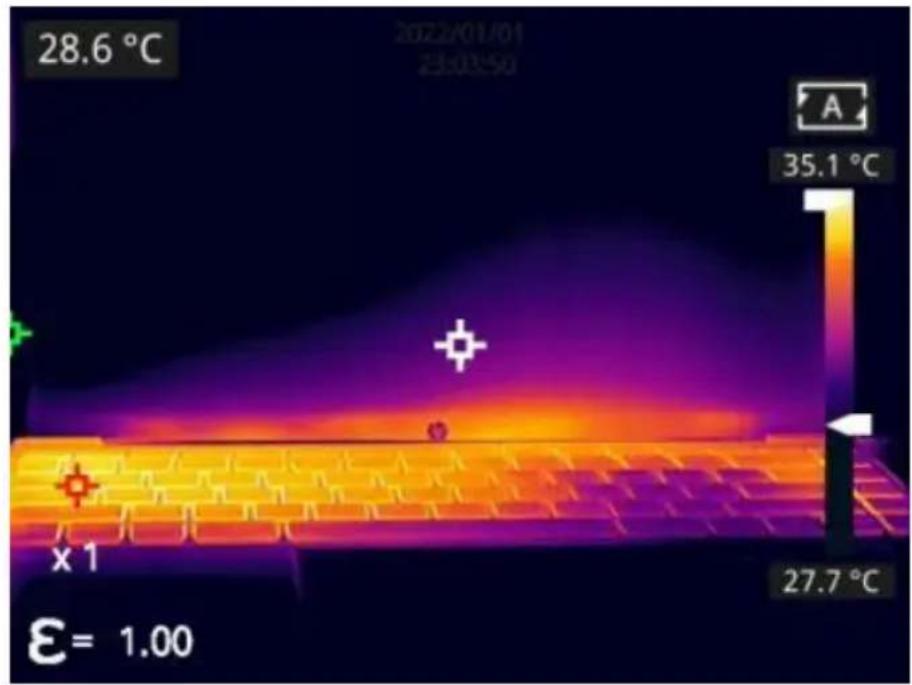

Den nedre gränsen för temperaturskalan justeras manuellt till 27,7 °C:

Tryck på A i gränssnittets övre högra hörn för att återgå till autokontrastläge. Den övre och nedre gränsen justeras automatiskt enligt maxtemperaturen och mintemperaturen i autoläget, bildens färg

fördelas baserat på färgen på temperaturskalan.

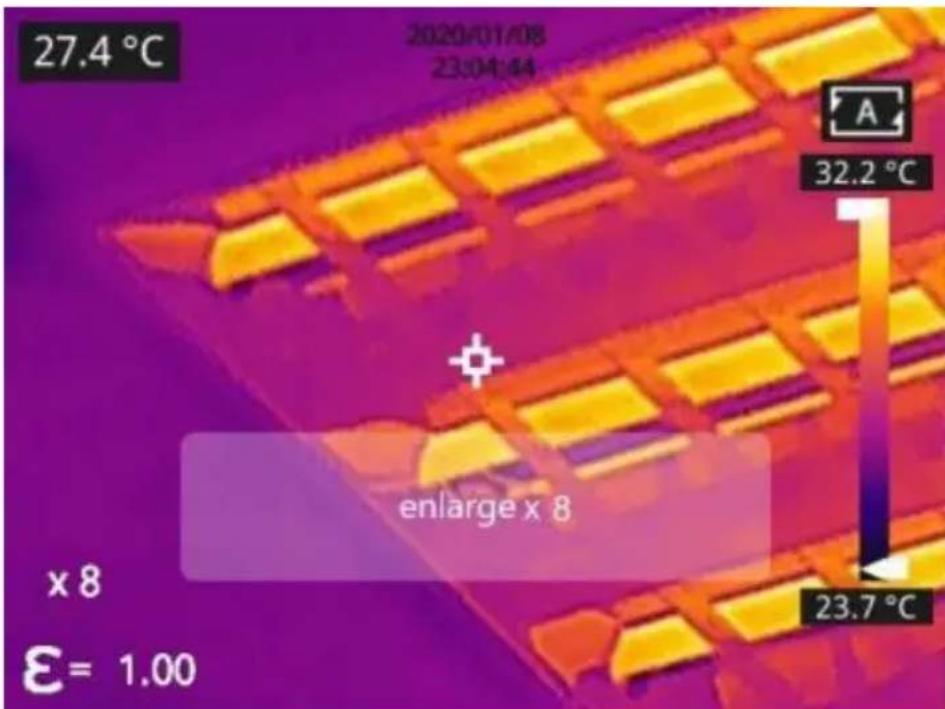

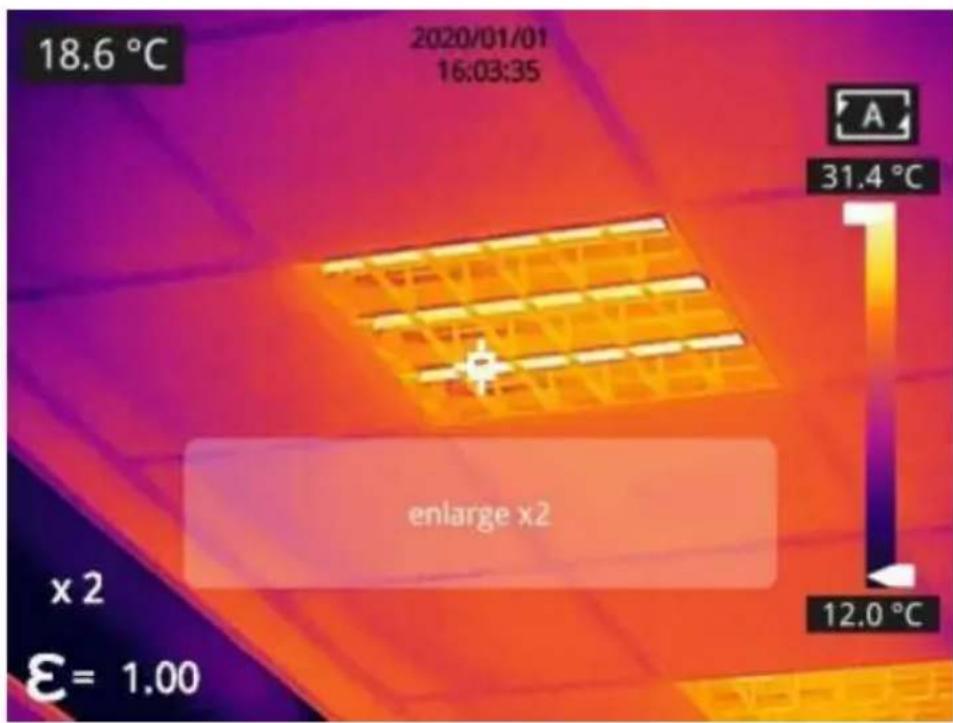

Digital zoom

I observationsgränssnittet, tryck på navigeringsknappen för att utföra maximal 8× digital zoom.

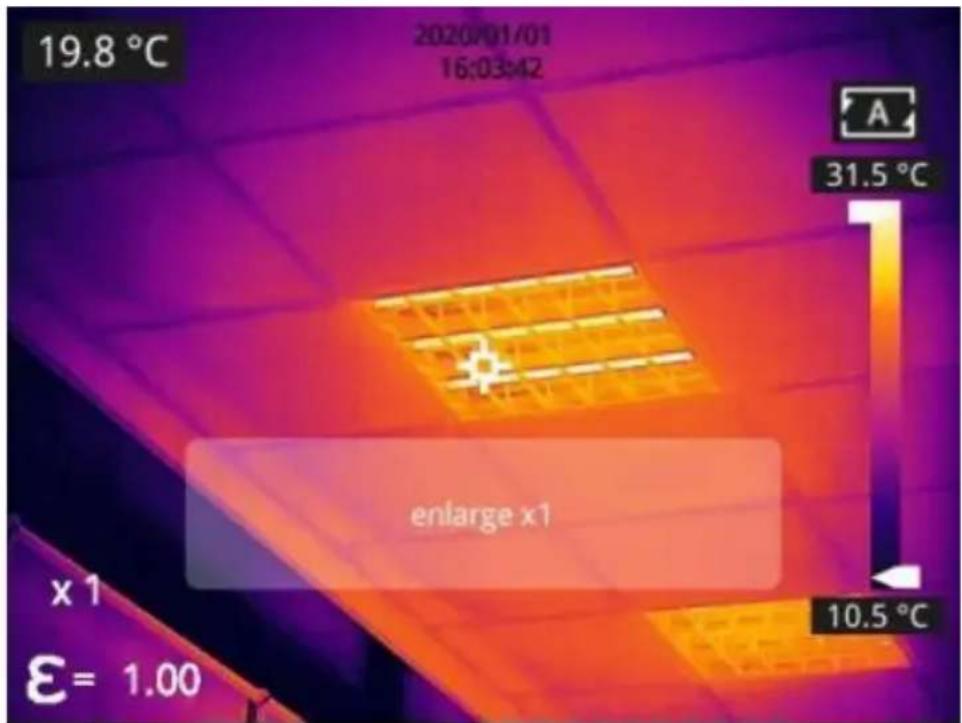

• 1× digital zoom:

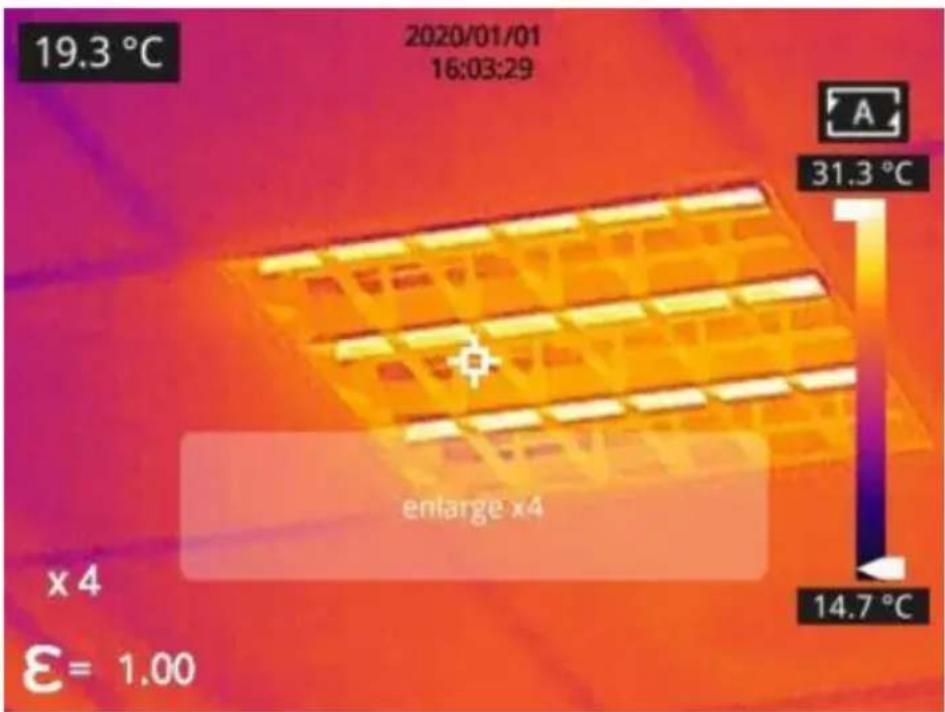

• 2× digital zoom:

• 4× digital zoom:

- 8× digital zoom:

Obs: Den här funktionen kan endast aktiveras i IR-läge eller synligt ljus i andra inställningar

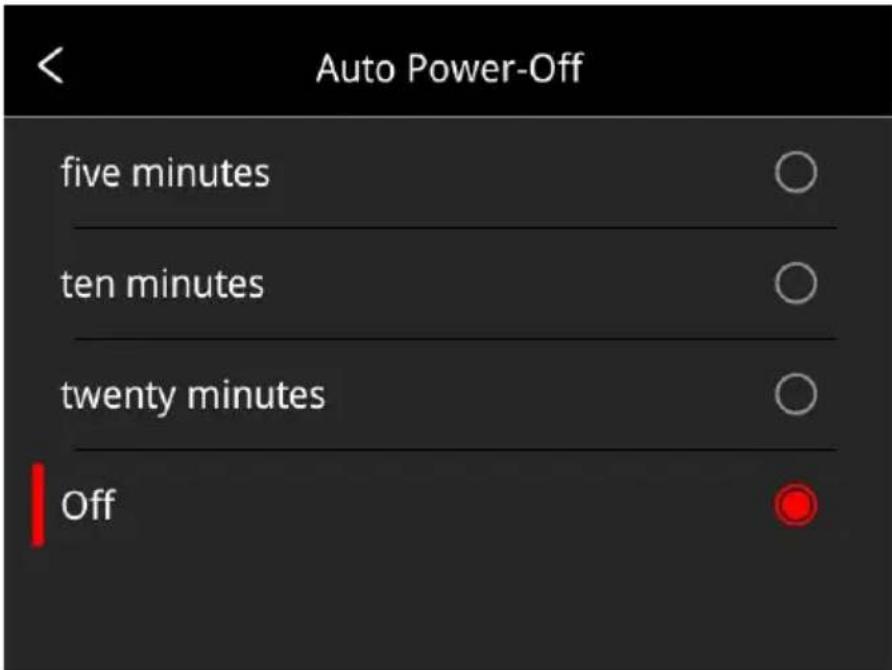

Andra inställningar inkluderar datum och tid, enhet och andra alternativ

15.1 I observationsgränssnittet trycker du kort på OK för att öppna

huvudmenyn och väljer Inställningar för att ange andra inställningar.

16.1 Observationsgränssnittet: tryck var som helst på skärmen för att

öppna huvudmenyn och tryck på Inställningar för att ange andra inställningar.

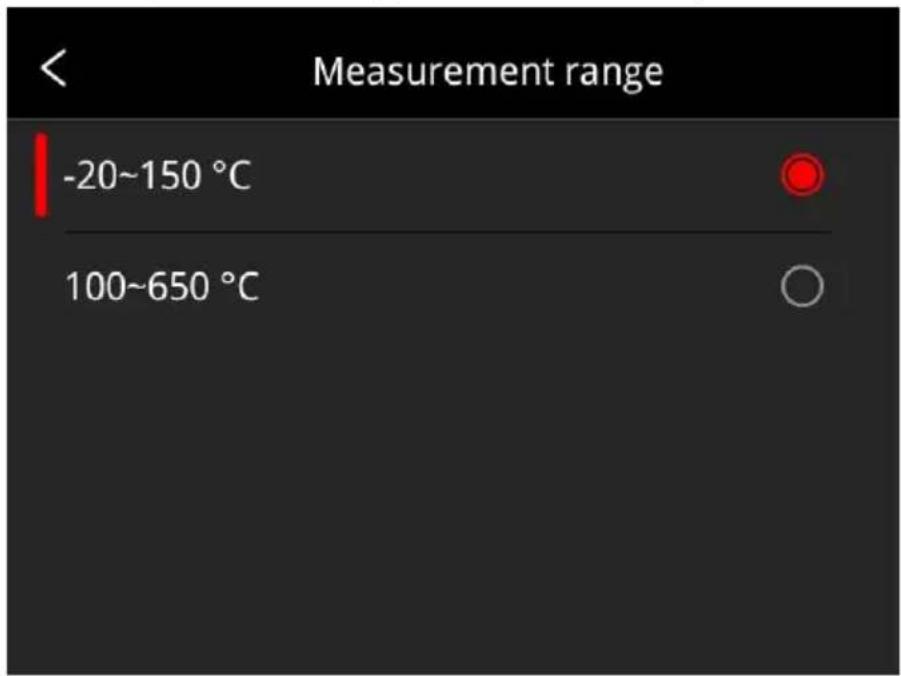

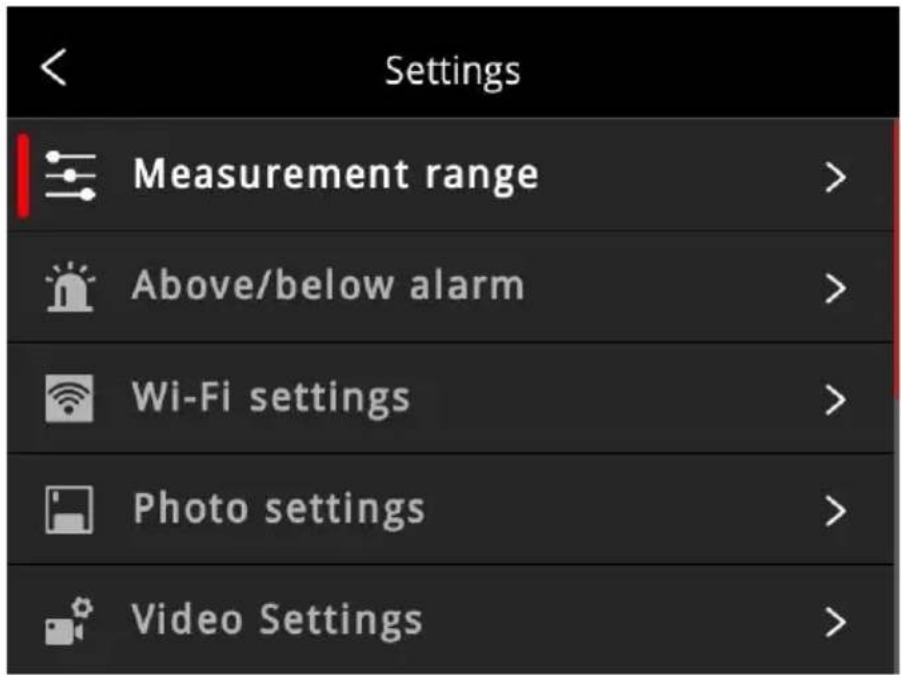

Temperaturmätningsläge

• -20~150°C: Bilddetaljerna är bättre och den maximala uppmätta temperaturen är 150°C. Detta läge är standard.
• 100~650 °C: Bilddetaljerna är något sämre och den maximala uppmätta temperaturen är 650 °C (vissa modeller stöder mätning av temperaturer upp till 550 °C).

Välj alternativ uppåt/nedåt med navigeringsknappen, tryck på OK för att

bekräfta; Du kan också välja alternativen via pekskärmen.

Över/under temperaturlarm

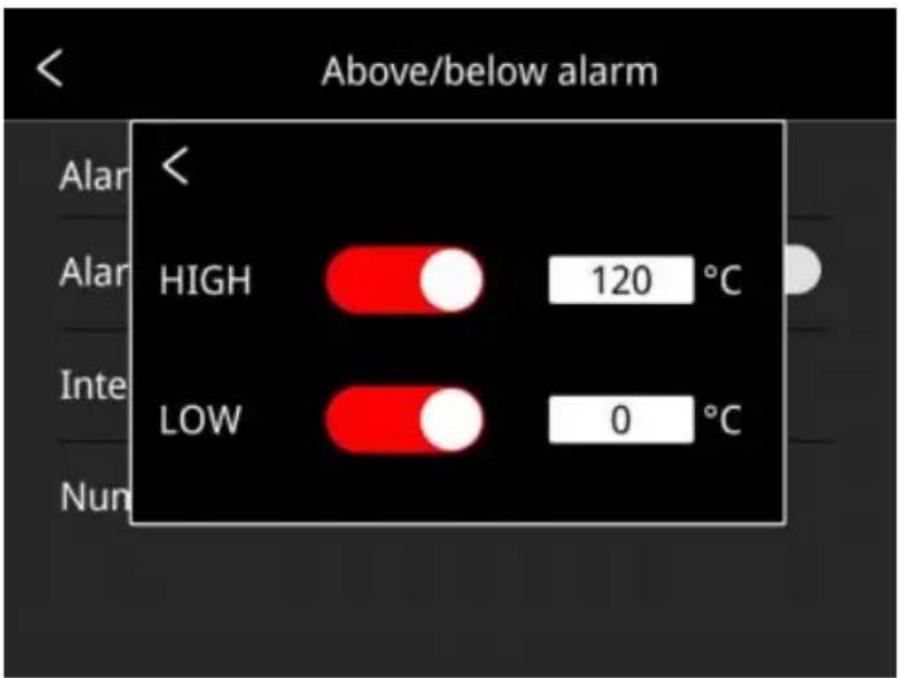

- Inställning av larmtemperatur:

Temperaturinställning för högtemperaturlarm: klicka på popup-tangentbordet och ställ in larmtemperaturen, 120 °C som standard.

Temperaturinställning för lågtemperaturlarm: klicka på popup-tangentbordet och ställ in larmtemperaturen, 0 °C som standard.

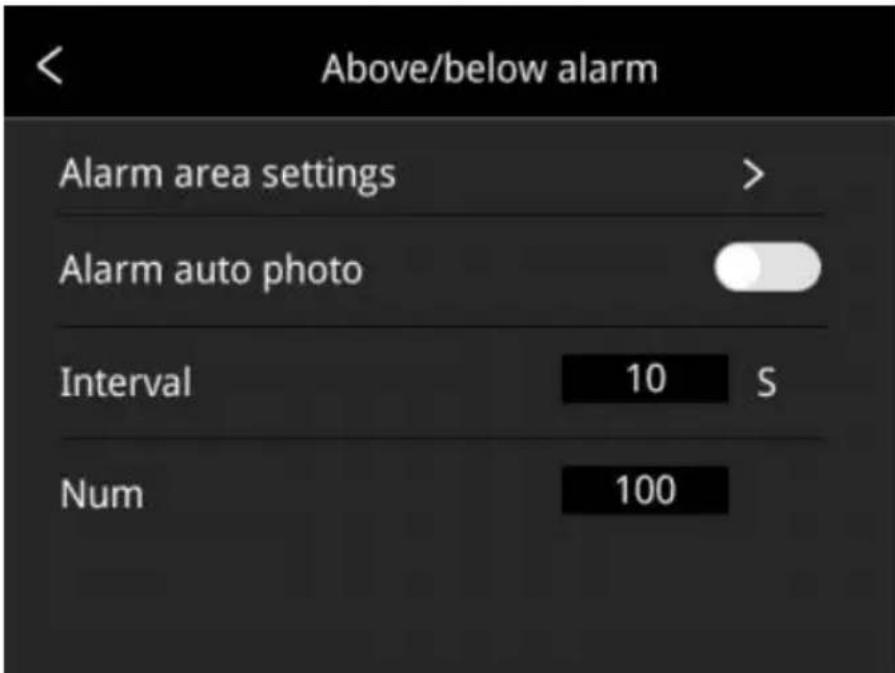

• Automatisk larmbild: klicka för att aktivera eller inaktivera, inaktivera som standard. Automatisk bildtagning under larm.
• Tidsintervall: tidsintervallet för larmbilden är 10 sekunder som standard, klicka för att utföra anpassad inställning.
• Antal ögonblicksbilder: 100 som standard, klicka för att utföra anpassad inställning.

Molntjänst

När du har öppnat klickar du på knappen Registrera och följer anvisningarna för att slutföra registreringen. Efter registreringen anger du ditt användarnamn, lösenord och enhetsnamn och klickar sedan på Logga in för att koppla enheten till ditt molntjänstkonto.

Notera:

22) Förutsättningen för inloggning till molntjänsten är en fungerande internetanslutning. Se avsnitt 5.13.4. 23) Efter att du har loggat in på molntjänsten måste du verifiera ditt användarnamn och lösenord igen, samtidigt som du säkerställer en internetanslutning. Först efter att du har avaktiverat kontot kan du återställa fabriksinställningarna. 24) Den här funktionen stöds inte av vissa modeller.

Wi-Fi-inställningar

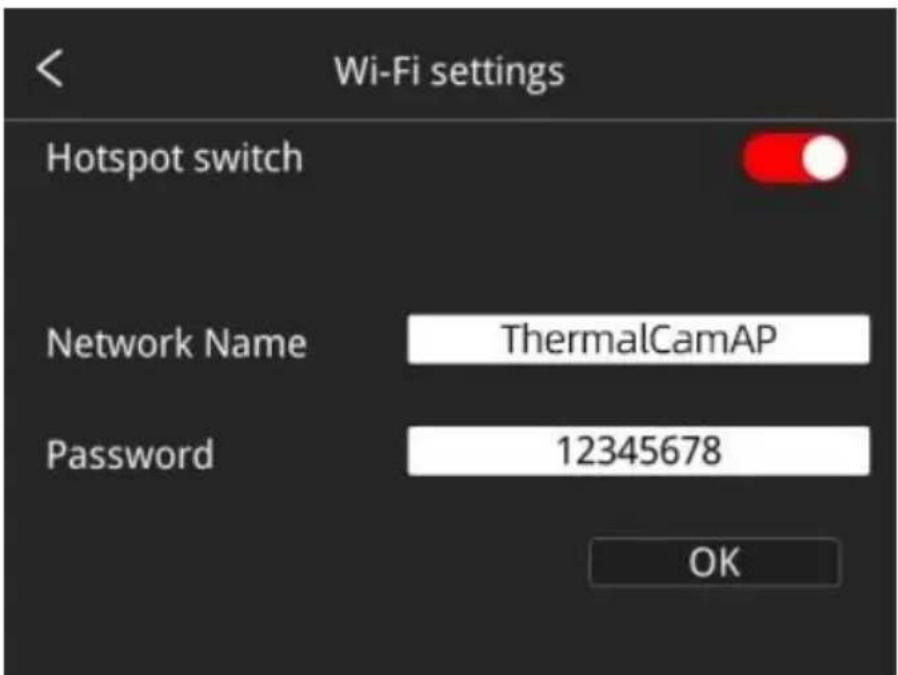

Klicka på och öppna Wi-Fi-inställningar.

• Hotspot-växling: aktivera hotspot och ange nätverksnamn och lösenord. Klicka sedan på OK.

Notera:

1) Den specialiserade appen behövs när den här funktionen är aktiverad. Du måste ansluta hotspotten manuellt efter att du har aktiverat hotspot och du kan överföra de sparade bilderna eller videorna till en mobil för att utföra en sekundär analys. 2) Stäng av hotspotten när den inte används, annars kommer strömförbrukningen att öka.

Fotoinställningar

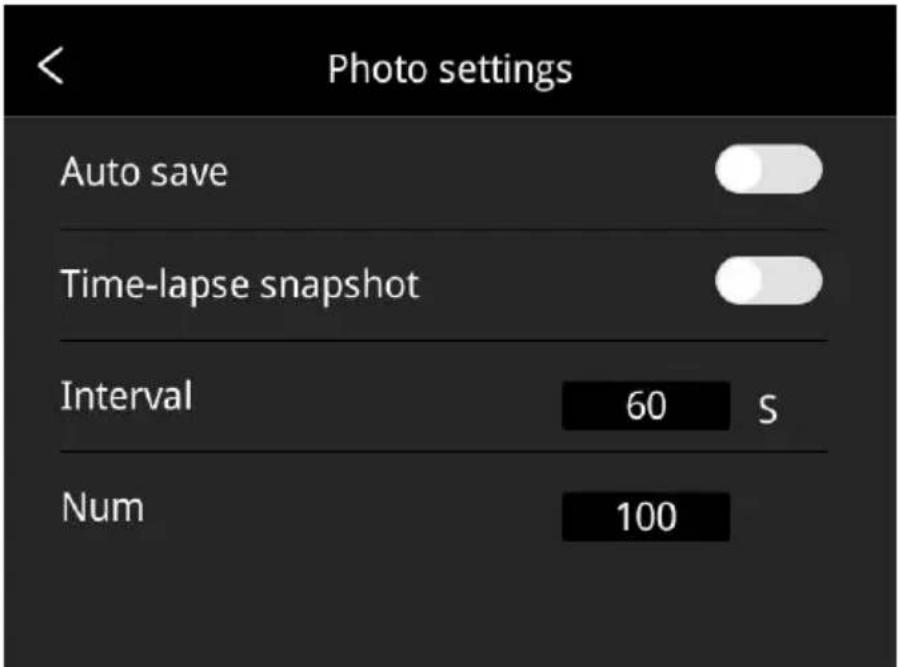

• Automatisk sparring av manuell ögonblicksbild: klicka för att aktivera eller inaktivera funktionen för automatisk sparring av manu

ögonblicksbild, inaktiverad som standard.

• Timelapse-ögonblicksbild: klicka för att aktivera eller inaktivera funktionen för timelapse-ögonblicksbilder.
• Tidsintervall för timelapse-ögonblicksbild: 60 sekunder som standard, klicka för att utföra anpassad inställning.
• Antal timelapse-bilder: 100 som standard, klicka för att göra anpassade inställningar.

Videoinställningar (Denna funktion är endast tillgänglig för vissa modeller)

• Vanligt inspelningsläge: standardinställt videoläge. Maxtemperatur, mintemperatur och mittpunkten för helbilden visas på den inspelade videon. Temperaturvärdet finns längst upp till vänster på skärmen.

• Temperaturvideoinspelningsläge (endast tillgängligt för vissa modeller): standardtidsintervallet är 0,05 sekunder, klicka för att göra anpassade inställningar. Relaterad temperaturdata sparas i de inspelade videorna, sekundäranalys offline stöds i programvaran för termografisk analys.

Smart patrullinspektion (Denna funktion är endast tillgänglig för vissa modeller)

15. Genom att välja olika lägen kan du hjälpa verksamheten att samla bilder enligt förinställda uppgiftspaket. Programvaran kan automatiskt standardisera namngivningen av bilder. Klicka på "Allmänt" eller "Elkraft" för att fritt växla mellan de två lägena.

Elkraftläge:

Klicka på "Importera" och välj önskat smart capture-paket. Klicka sedan på "Importera" igen. Därefter kan du välja motsvarande uppgift för att starta smart capture. Den specifika åtgärden är: klicka på startknappen

till höger för att starta inspektionsinspelningen; för att avsluta, kli

på returknappen till

vänster på skärmen för att stoppa inspelningen.

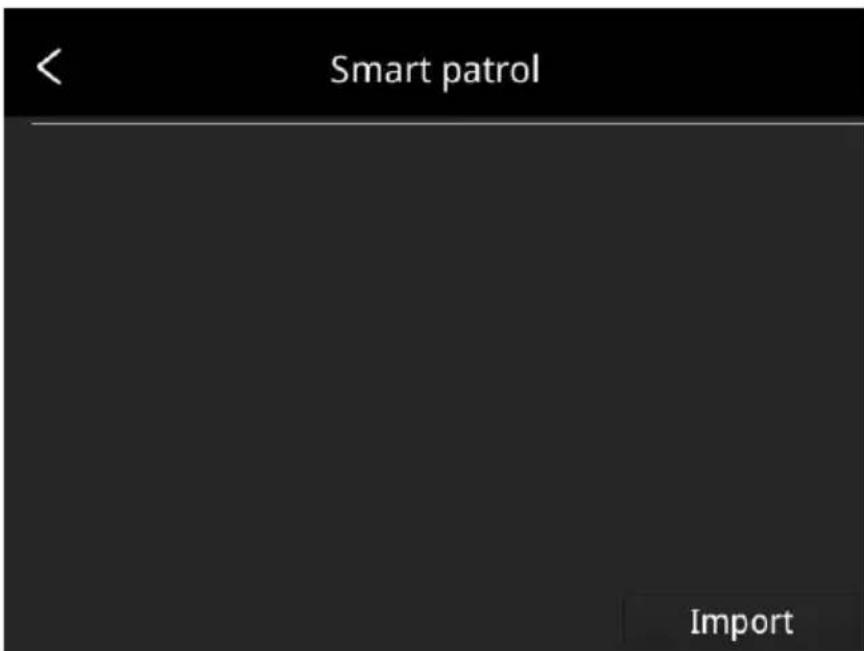

- Allmänt läge:

Klicka på "Importera" och välj önskat smart capture-paket. Klicka sedan på "Importera" igen. Därefter kan du välja motsvarande uppgift för att starta smart capture. Den specifika åtgärden är: klicka på startknappen

till höger för att starta inspektionsinspelningen; för att avsluta, kli

på returknappen till vänster på skärmen för att stoppa inspelningen.

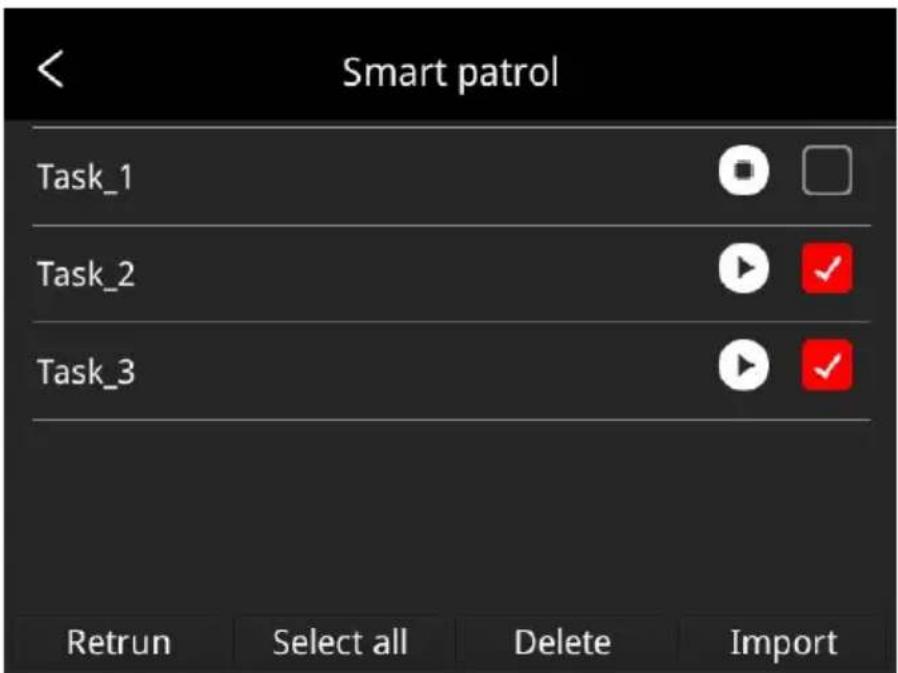

1. Tryck länge på patrulleringsuppgiften för att importera nya patrulleringsuppgifter, radera den valda patrulleringsuppgiften, välja alla patrulleringsuppgifter eller avsluta.

1. Metod för att skapa smart capture-paket:
2. Användare kan fylla i filen med den utrustning som behöver fotograferas, enligt mallformatet för det smarta inspelningspaketet för allelkraft.

(1) Smart Capture-paketet har ingen fast mall, användaren kan utforma titel och innehåll efter den faktiska situationen. (2) Användaren kan namnge smart capture-paketet för att tydligt skilja

mellan olika uppgifter beroende på den faktiska situationen i det allmänna laget.

(3) Skapa en filmapp med namnet inspection i rotkatalogen på SD-kortet, placera det nyskapade smart capture-paketet i den här mappen, sätt i SD-kortet i kameran och importera sedan paketet i kameran.

• Innehållet i det allmänna smarta inspelningspaketet stöder anpassade inställningar. (1) Smart Capture-paketet i Excel-format för det allmänna laget har ingen fast mall. Användare kan utforma rubriker och innehåll efter faktisk användning. Stilen kan referera till paketet för smart capture elkraft (se bilden ovan). (2) Användare kan namnge det smarta inspelningspaketet som krävs för det allmänna laget enligt deras faktiska situation, för att tydligt kunna skilja mellan olika uppgifter. (3) Skapa en ny mapp med namnet 'inspection' i rotkatalogen på SD-kortet, placera det nya smart capture-paketet i den här mappen och sätt i SD-kortet i enheten. Sedan kan du importera paketet till enheten enligt instruktionerna ovan.

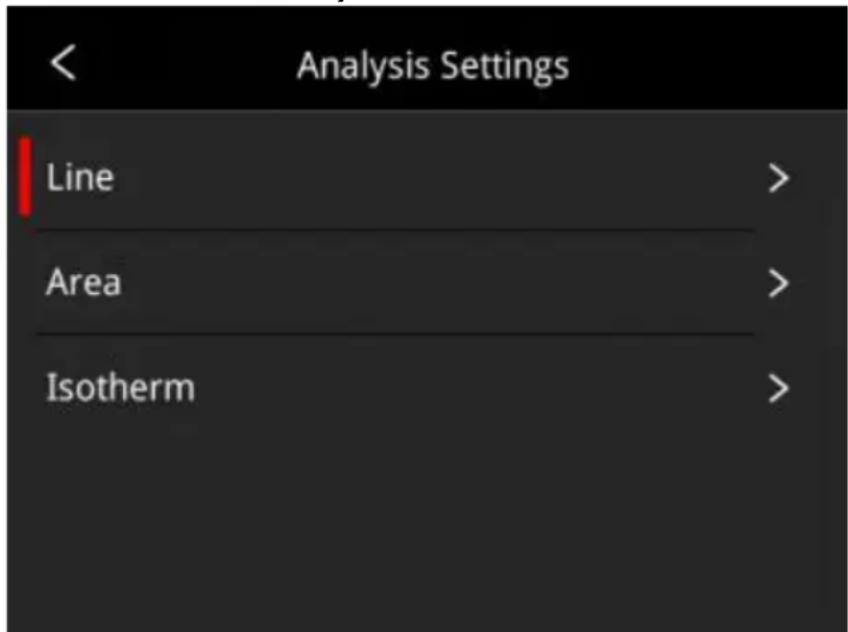

Analysera inställningar (Denna funktion är endast tillgänglig för vissa modeller)

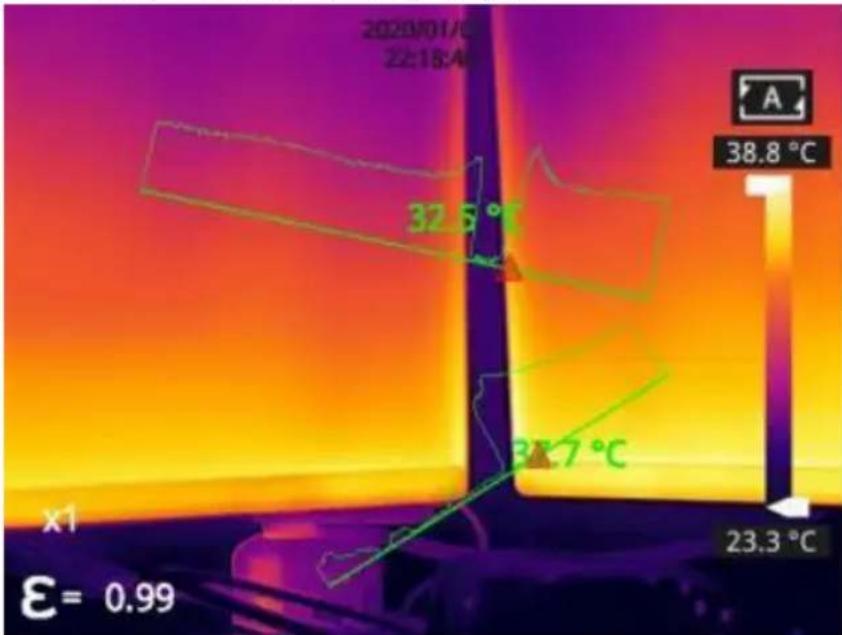

• Temperaturmätningslinjer: temperaturrendvisning kan aktiveras, inaktiveras som standard. Följande är en illustration av

temperaturmätningslinjen.

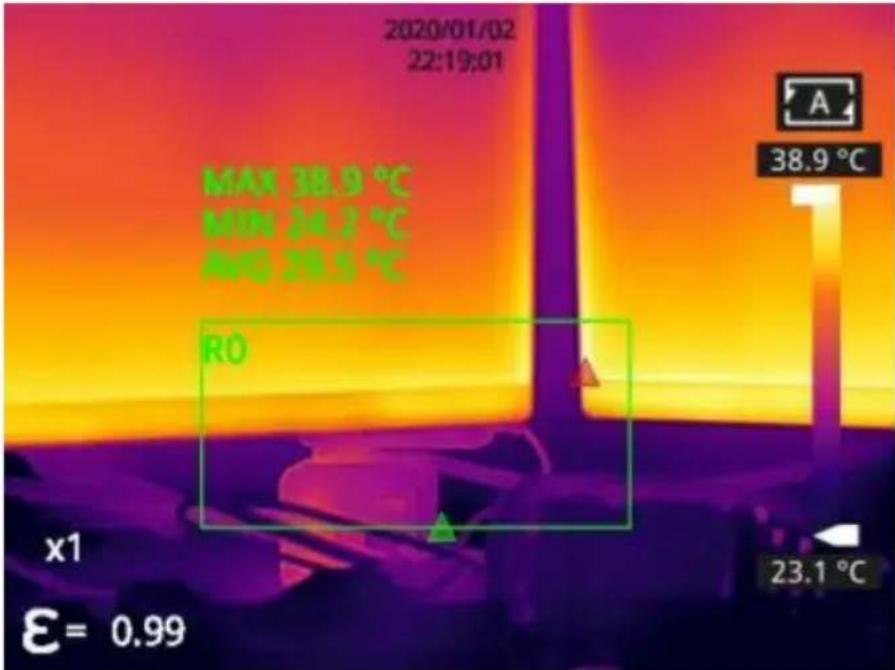

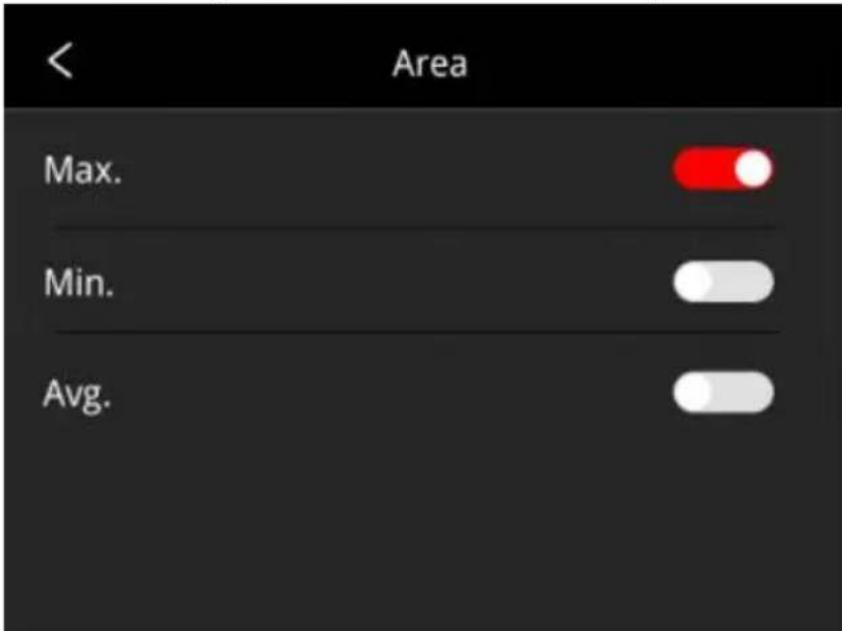

• Temperaturmätningsområden: maxtemperatur, mintemperatur och medeltemperatur kan visas; maxtemperatur är aktiverad, mintemperatur och medeltemperatur är inaktiverade som standard.

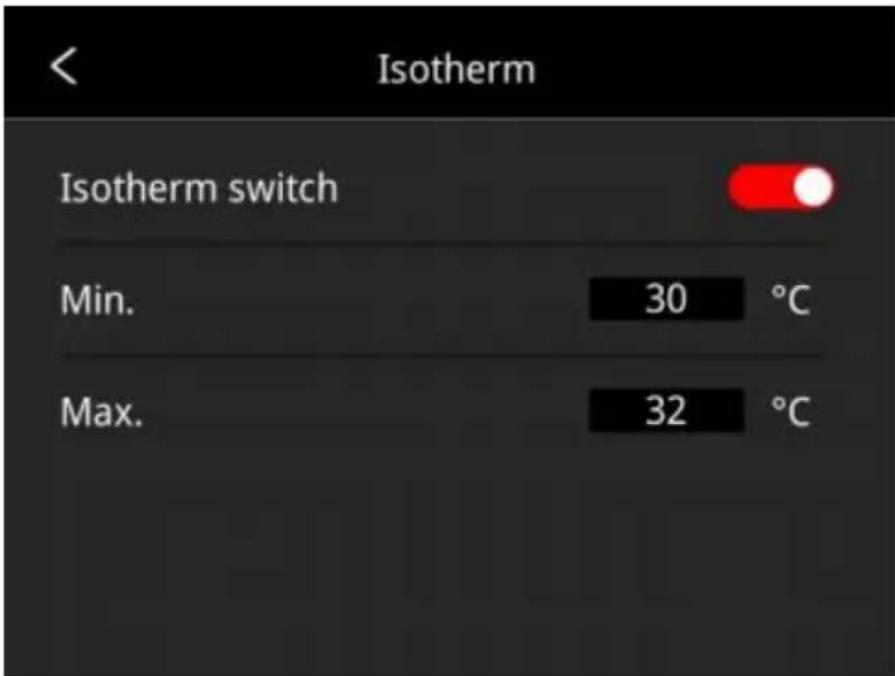

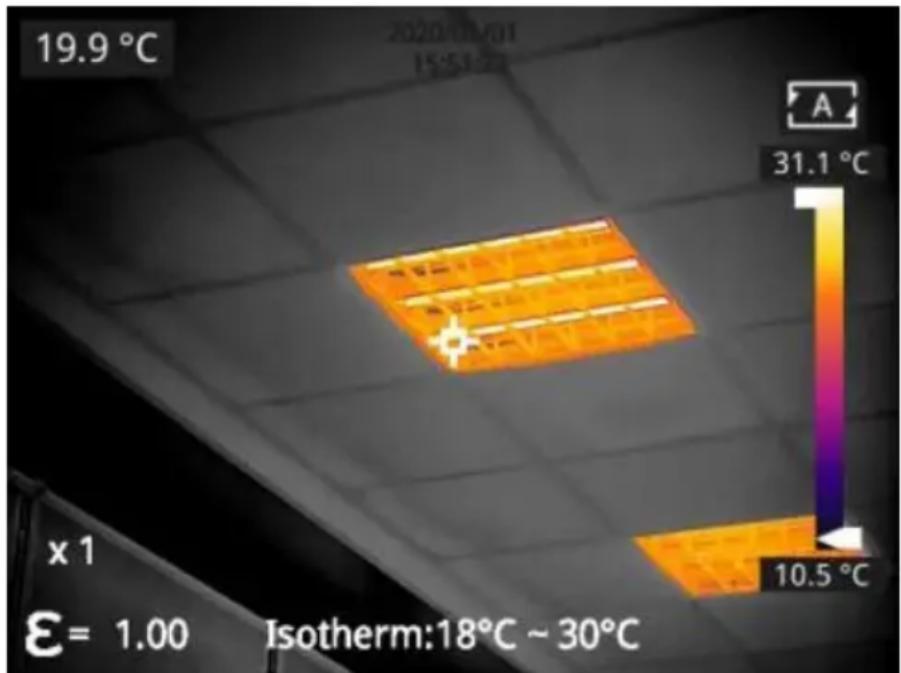

Isoterm: klicka för att aktivera eller inaktivera isotermfunktionen, som är inaktiverad som standard. Max- och min-värdena för isotermen definieras själv; bilden inom ett visst temperaturområde kan väljas automatiskt fyllas i bildfärgen enligt temperaturskalan för att bättre visa temperaturfördelningen för ett visst intresserat temperaturområde.

Dubbelspektrumjustering

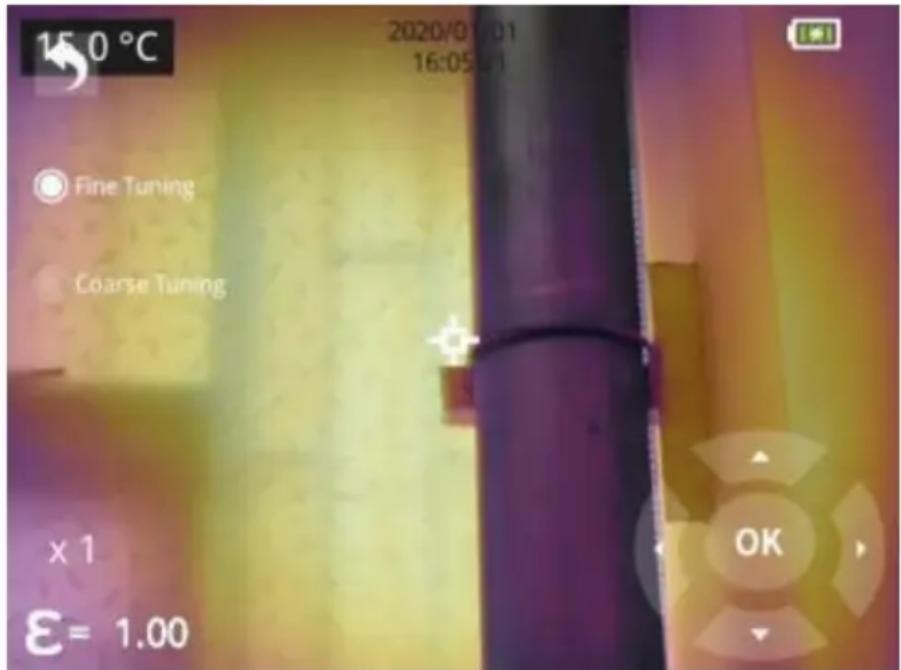

- Dubbelspektrum fusionsinriktning

Den här funktionen kan användas för att manuellt registrera infraröda synliga bilder. Välj först grovjustering och finjustering och utför sedan bildjustering med navigeringsknapparna. När du är klar klickar du på OK (eller enter-knappen) för att spara inställningarna. (Du kan dra på pekskärmen med ett finger för att uppnå fusionsjustering i dubbelspektrumfusionsläge).

Den här funktionen kan användas för att justera bild-i-bildens position.

Först grovjustering och finjustering och justera sedan bild-i-bildens position med navigeringsknapparna. När du är klar klickar du på OK eller enter-knappen för att spara inställningarna. (Du kan flytta bild-i-bilden genom att dra bilden med ett finger och justera bild-i-bildens storlek genom att dra i bildens kanter).

• 5 min: klicka för att utföra automatisk avstängning efter 5 minuter.
• 10 min: klicka för att utföra automatisk avstängning efter 10 minuter.
• 20 min: klicka för att utföra automatisk avstängning efter 20 minuter.
• Av: Klicka för att inaktivera funktionen för automatisk avstängning. Funktionen är inaktiverad som standard.

Systeminställningar

1. Enhetsinformation

Klicka för att kontrollera modell, version, SD-kortkapacitet och annan information.

16. Datum och tid

Klicka för att ställa in datum och tid. Året kan definieras själv från 0 till 2037, månad, dag, timme och minut kan ändras.

3. Enhet

(1) Temperaturenhet: växla mellan Celsius, Fahrenheit och Kelvin. (2) Avståndsenhet: växla mellan meter och fot.

4. Skärmens ljusstyrka

(22) Hög: klicka för att ställa in skärmens ljusstyrka som hög ljusstyrka. (23) Medel: klicka för att ställa in skärmens ljusstyrka som medel, medel ljusstyrka som standard. (24) Låg: klicka för att ställa in skärmens ljusstyrka som låg.

61. Formatera SD-kortet

Klicka på och tryck sedan på OK för att formatera SD-kortet som ex.

62. USB-läge

Det finns två alternativ för dataöverföring: U-disk och USB-kamera.

• U-diskläge: sparade bilder och videor kan läsas och analyseras när kameran är ansluten till andra enheter via en datakabel i det här läget.
• USB-kamera: i detta läge kan bildvisning i realtid och

punkt-/linje-/områdesanalys göras på datorn när kameran är ansluten till datorn via en datakabel.

63. Återställ fabriksinställningar

Klicka på och tryck sedan på OK. Kameran stängs av automatiskt några sekunder senare. Inställningarna återställs till fabriksinställningarna efter omstart.

64. Programuppdatering

Ladda ner den senaste programvaran för att uppdatera filen i SD-minne. Klicka på Uppdatera från SD-minne för att uppdatera. Kameran stängs automatiskt och programvaran uppdateras till den senaste versionen efter omstart.

Tekniska data

SC256M

Termisk modul
Detektortyp	VOx okyld FPA-detektor
Detektors upplösning	256*192
Responsband	8~14 μm
Pixel	12 μm
NETD	35 mK
IFOV	3,8 mrad
Frekvens	25Hz
Fokus	3,2 mm
Synfällig	56°*42°
Fokusläge	Fast
Temperaturmättningsområde	-20 °C~150 °C , 100 °C~550 °C
Temperaturmättningsnoggrannhet	±2 % aller ±2 °C, det hög värdet skagälla
Kamerafunktioner
Temperaturmätningsläge	Spårning av mittpunkt/verma och kalla punkter och temperaturvisning
Anpassad punkt-/linje-/områdestemperatu rmätning	Rörlig punkt-/linje-/områdestemperatu rmätning, upp till 10 punkter, områden, 10 linjer
Temperaturmätningsenhet	Celsius, Fahrenheit, Kelvin
Emissivitetsinstalling	Justerbar mellan 0,01 och 1,0, steg 0,01
Inställning av omgivningstemperatur	-10°C~50°C, steg 1°C
Avständsinstalling	0,25~4 m, steg 0,25 m
Bildläge	Termisk, visuell, PIP, DDE (ej tillganglig für vissa modeller), dubbelspektrumfusion
Färgpalletter	7 sorter ( vitglödande, svartglödande, järn, lava, regnbåge, regnbåge HC, svartröd )
E-zoom	1×, 2×, 4×
Temperaturskala	Automatisk/Manuell
Temperaturlarm	Larm:när temperaturen ar över/under tröskelvärdet i helbildsläge
Temperaturskala	Manuell/Auto
Laserpekare	Tillgänglig
Visuell kamera	2 MP
Bildinsamling	XX-IR.jpg (värmebild med temperaturdata) och XX-DC.jpg (visuell bild), tryck kort på avtryckaren für att ta bilden
Time-lapse-bildtagning	Ställ in tidsintervall och antal Bilder after faktiska behov
Annoteringsfunktion	Röstkommmentarering via mikrofon
Videoinspelning	Långt tryck på avtryckaren für att starta inspelningen
Språk	Engelska, polska, Koreanska, ungerska, brasiliansk portugisiska, tyska, franska, spanska, italienska, turkiska, traditionell kinesiska
Skärnm	3,5-tums pekskärn (480*640)
Videoöverführung	UVC-videoüberführung , videoström + temperaturdata für fullformat
Över larm	Ställ in värde für hög temperatur och lög temperatur, ställ in automatisk bildtagning
Filnamngivning	Manuell inmatning, QR-kodsskannning
Minne	Micro SD-kort (max. 32G)
Batteryp	Upladdningsbart litiumjonbatteri, avtagbart
Strömgränssnitt	USB-C
Anslutningstyp	USB, Wi - Fi
Laddningstid	3 timmar
Driftstid	8 timmar
Strömhantering	Automatisk avstängning: 5 minuter, 10 minutes, 20 minute inaktivera
Andra
Analysprogramvara	PC (programvara für termisk analys) eller mobil,enhet (iOS/Android-app)
Stativmonteringsfäre	Ja, 1/4"-20-UNC
Driftstemperatur	-10 °C ~ +50 °C
Förvaringstemperatur	-20 °C~ +60°C
RH	10 % ~ 95 %, icle-kondenserande
Släppa	2m
Inkapsling	IP54 (IEC 60529)
Stöt och vibration	Stöt 25 g (IEC 60068-2-27) ; Vibration 2,5 g (IEC60068-2-6)
FDA- anslutningsnummer :	2511247 -000

SC384M

Termisk modul
Detektortyp	VOx okyld FPA-detektor
Detektorns upplösning	384*288
Responsband	8~14 μm
Pixel	12 μm
NETD	35 miljoner dollar
IFOV	1,98 mrad
Frekvens	30Hz
Fokus	6,2 mm
Synfäll	43,7°*31,9°
Fokusläge	Manuell fokus
Temperaturmätningsområde	-20 °C ~ 150°C, 100°C ~ 550 °C
Temperaturmätningsnoggrann het	±2 % aller ±2 °C
Kamerafunktioner
Temperaturmätningsläge	Spårning av mittpunkt/arma och kalla punkter och temperaturvisning
Anpassad punkt-/linje-/områdestemperatu rmätning	Rörlig punkt-/linje-/områdestemperatu rmätning, upp till 10 punkter, områden, 10 linjer
Temperaturmätningsenhet	Celsius, Fahrenheit, Kelvin
Emissivitetsinställning	Justerbar mellan 0,01 och 1,0, stegländg 0,01
Inställning av omgivningstemperatur	-10°C~50°C, stegländg 1°C
Avståndsinställning	1~20m, stegländ 1m
Digital zoom	1×, 2×, 4×, 8×
Synligt lus och dubbelspektrumfusion	Tillgänglig , termisk, dubbelspektrumfusion, synligt lus, PIP , DDE (endast tillgänglig für vissa modeller )
Paett	10 paletter
Temperaturlarm	Larm)när temperaturen är overller under tröskelvärdet ihelbildsläge
Kamerafunktioner
Temperaturskala	Manuell/Auto
Laserindikator	Tillganglig
Digitalkamera	5 MP
Bild-/videolagring	XX-IR.jpg (värmebild med temperaturdata) och XX-DC.jpg (synlig bild) H.264-videoutan temperaturdata
Annoteringsfunktion	Gör rössteckninger via mikrofonen.
Språk	Engelska, polska, koreanska, umgerska, brasilianskportugisiska, tyska, franska, spanska, italienska, turkiska, traditionell kinesiska
Skärstmstorlek	3,5-tums pekskärm (480*640)
Specialfunktioner	Skanna QR-koden für att
	namnge bilden
Minneskort	Standard 32 GB MicroSD-kort, utökningsbart till max. 512 GB
Batteryp	Uppladdningsbart och avtagbart litiumbatteri
Strömgränssnitt	USB Typ-C
Anslutningsmetoder	USB, Wi-Fi
Laddningstid	3 timmar
Driftstid	4 timmar
Batterihantering	Automatisch avständning: 5 minutes, 10 minutes, 20 minute avständning
Andra
Analysprogramvara	PC (Infraröd analysmjukvara) aller mobil (iOS/Android-app)
Gränssett für stativmontering	1/4"-20-UNC
Driftstemperatur	-10℃~+50℃
Förvaringstemperatur	-20℃~+60℃
Relativ luftfuktiget	10 % ~95 %, iche-kondenserande
Släppa	2m
Inkapsling	IP54 (IEC 60529)
Stöt och vibration	Stöt 25 g (IEC 60068-2-27); Vibration 2,5 g (IEC 60068-2-6
FDA- anslutningsnummer :	251124 5-000

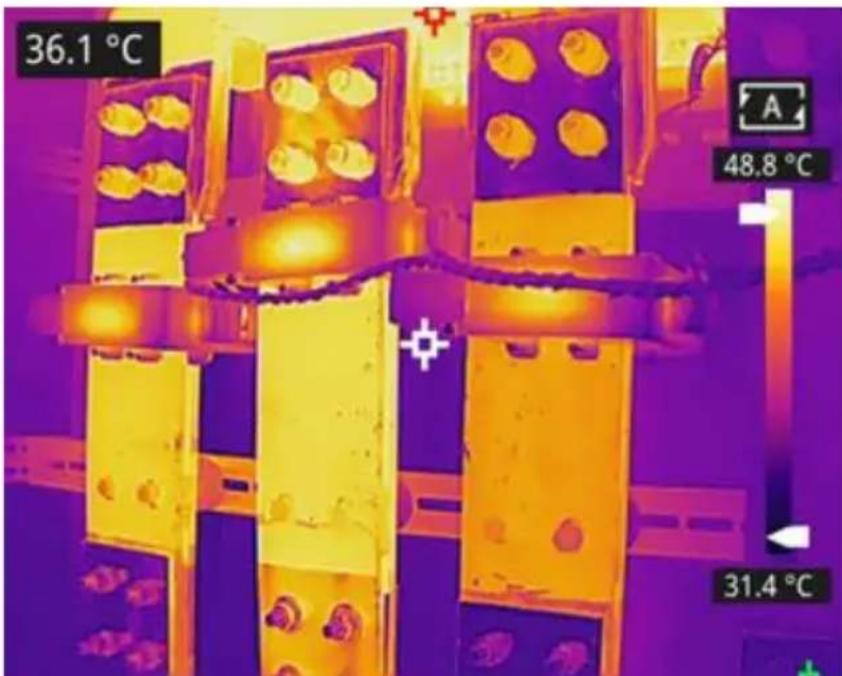

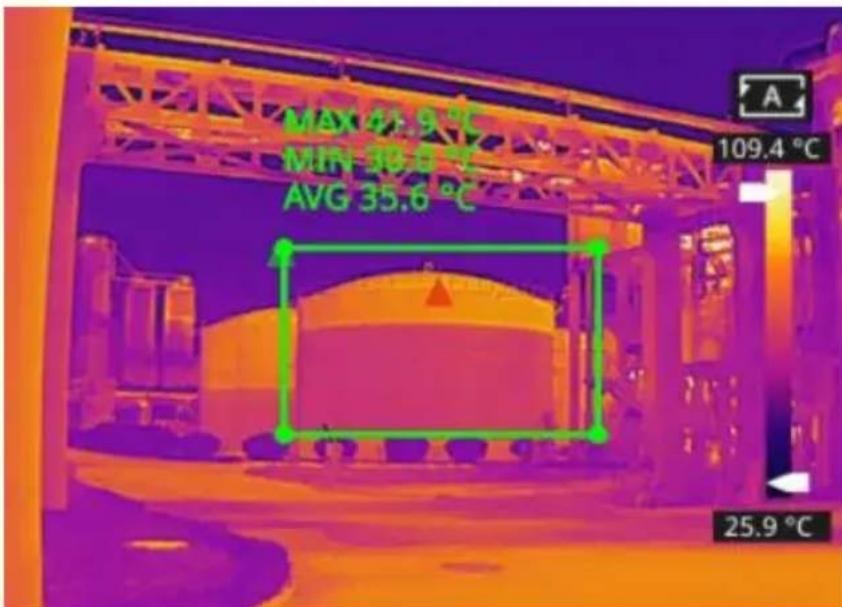

Temperaturfördelningen i kraftdistributionsutrustning kan direkt återspegla utrustningens driftstatus. Felaktig kontakt eller skada kan orsaka onormalt hög temperatur. Inspektionspersonalen kan upptäcka avvikelser i tid och säkerställa kraftdistributionsutrustningens säkerhet med hjälp av handhållna värmekameror.

Det finns en temperaturskillnad mellan vätskan som lagras i tanken och den övre gasen, vilken kan överföras till tankhöljet. Den handhållna värmekameran kan användas för att observera vätskenivån i lagringstanken på långt håll för att förhindra oavsiktligt fel orsakat av att vätskenivåmätaren går sönder.

FoU för kretskort

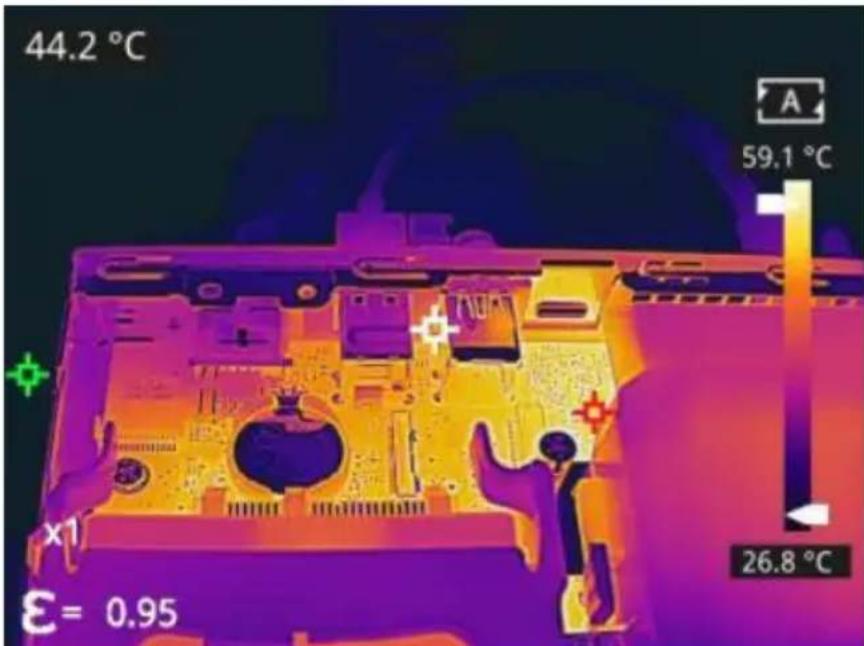

Kretskortet är litet i storlek, har hög integration och är komplext i struktur, så traditionell kontaktdetektering tar mycket tid och energi. Infraröd värmeavbildningsteknik har en absolut fördel när det gäller att upptäcka felaktiga kretskort. Handhållna värmekameror kan användas för att snabbt hitta komponenter med onormalt hög eller låg temperatur och fastställa på kretskort.

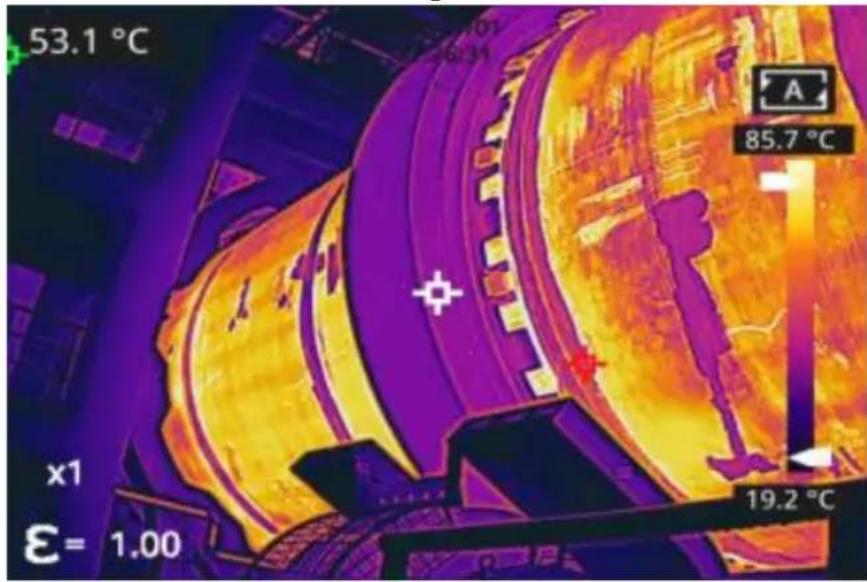

Defektdetektering av eldfast material i roterugn

Roterugn är en viktig utrustning för förbränning av farligt avfall. När roterugnen är i drift under lång tid kan beklädnadsmaterialet eroderas, bli skadat eller till och med falla av, vilket resulterar i onormal yttertemperatur.

Handhållna värmekameror kan användas för att upptäcka onormalt hög temperatur på ytterväggen, hitta och lokalisera den höga temperaturen och vidta motsvarande åtgärder för att undvika säkerhetsolyckor.

Rengöring av kamerahus, kablar och andra föremål

Kamerahus, kablar och anda foremål
Vätskor	En av följande vätskor kan användas.1. Varmt vatten2. En svag rengöringslösning
Rengöringsverktyg	En mjuk trasa
Rengöringsprocedur	Följenna procedure:1. Doppa en mjuk trasa i vätskan.2. Vrid tyget För att ta bort överflödig vätsk3. Rengör kameradelarna med trasan.

FÖRSIKTIGHET

Använd inte lösningsmedel eller liknande vätskor på kameran, kablarna eller andra föremål. Detta kan orsaka skador.

Rengöring av infraröd lins
Vätskor	En av följande vätskor kan användas.
	1. Kommersiell linsrengöringsvätska med merän 30 % isopropylalkohol. 2. 96 % etylalkohol (C2H5OH).
Rengöringsverktyg	bomull
Rengöringsprocedur	Följ denna procedur: 1. Blötlägg bomullstuss i vãtskan. 2. Vrid bomullstuss für att ta bort überflödigvätska. 3. Rengör linsen endast en,gäng och slang bomullstuss.

FÖRSIKTIGHET

Rengör inte infraröttlinsen för kraftigt. Det kan skada

antireflexbeläggningen.

Bilaga A Emissivitet hos vanligt förekommande material

Metall

Material	Temperatur (℃)	Emissivitet
Aluminium
Polerad aluminium	100	0,09
Kommersiell aluminiumfolie	100	0,09
Mild aluminiumoxid	25~600	0,10~0,20
Stark aluminiumoxid	25~600	0,30~0,40
Mässing
Mässingsspegel (högglanspolarad)	28	0,03
Mässingsoxid	200~600	0,59~0,61
Krom
Polerad krom	40~1090	0,08~0,36
Koppar
Kopparspegel	100	0,05
Stark kopparoxid	25	0,078
Kopparoxid	800~1100	0,66~0,54
Smäßkoppar	1080~1280	0,16~0,13
Guld
Guldspiegel	230~630	0,02
Järn
Polerat gjutjärn	200	0,21
Maskinbearbetat gjutjärn	20	44
Helt rostig yta	20	0,69
Gjutjärn (oxiderat vid 600°C)	19~600	0,64~0,78
Elektrolytisk järnoxid	125~520	0,78~0,82
Järnoxid	500~1200	0,85~0,89
Järnplät	925~1120	0,87~0,95
Gjutjärn, tung järnoxid	25	0,8
Smäßyta	22	0,94
Smäßgjutjärn	1300~1400	0,29
Rent smäßjärn	1515-1680	0,42~0,45
Stål
Stål (oxiderat vid 600°C)
Ståloxicid	100	0,74
Smäßmjukt stål	1600~1800	0,28
Smältsät	1500~1650	0,42~0,53
Leda
Rent bly (icke-oxiderat)	125~225	0,06~0,08
Milt oxiderad	25~300	0,20~0,45
Magnesium
Magnesiumoxid	275~825	0,55~0,20
Merkurius
Merkurius	0~100	0,09~0,12
Nickel
Elektroplätering och polering	25	0,05
Elektropläteringutan polering	20	0,01
Nickeltråd	185~1010	0,09~0,19
Nickelplåt (oxiderad)	198~600	0,37~0,48
Nickeloxid	650~1255	0,59~0,86
Nickellegering
Nickel-krom (värmebeständig) legeringstråd (blank)	50~1000	0,65~0,79
Nickel-kromlegering	50~1040	0,64~0,76
Nickel-krom (värmebeständig)	50~500	0,95~0,98
Silver
Polerat silver	100	0,05
Rostfritt stål
18/8 rostfritt stål	25	0,16
304 (8Cr, 18Ni)	215~490	0,44~0,36
310 (25Cr, 20Ni)	215~520	0,90~0,97
Tenn
Kommersiell plåt	100	0,07
Zink
Oxidation vid 400°C	400	0,01
Galvaniserad blankjärnplåt	28	0,23
Grå zinkoxid	25	0,28

Icke-metallisk

Material	Temperatur (℃)	Emissivitet
Tegel	1100	0,75
Eldfast tegel	1100	0,75
Grafit (lampsvart)	96~225	0,95
Emalj (vit)	18	0,9
Asfalt	0~200	0,85
Glas (yta)	23	0,94
Värmebeständigt glas	200~540	0,85~0,95
Väggputs	20	0,9
Ek	20	0,9
Kolfiberark	-	0,85
Isolerande ark	-	0,91~0,94
Metallplät	-	0,88~0,90
Glasrör	-	0,9
Spoltyp	-	0,87
Emaljprodukt	-	0,9
Emaljmönster	-	0,83~0,95
Kondensator
Roterande typ	-	0,30~0,34
Keramik (flasktyp)	-	0,9
Filma	-	0,90~0,93
Glimmer	-	0,94~0,95
Glimmer av ränntyp	-	0,90~0,93
Glas	-	0,91~0,92
Halvledare
Transistor (plastkappling)	-	0,80~0,90
Transistor (metall)	-	0,30~0,40
Diod	-	0,89~0,90
Sändningsspole
Pulsöverföring	-	0,91~0,92
Platt kritlager	-	0,88~0,93
Övre ringen	-	0,91~0,92
Elektroniskt material
Epoxiglasplatta	-	0,86
Epoxifenolplatta	-	0,8
Förgylld kopparplaat	-	0,3
Lödbelagd koppar	-	0,35
Tennbelagd ledning	-	0,28
Kopparträd	-	0,87~0,88

Tillverkare: Shanghai Sishun International Trade Co., Ltd.

Adress: Rum JT2388, 4:e vangenen, byggnad 2, nr 599, Wanzhen Road, Zhe New Village-distriktet, Jiading-distriktet, Shanghai, Kina.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730
