Produkttyp	Kylvätsketrycktestare
Märke	Vevor
Modell	YS-064
Tryckområde	0-35 psi (0-2,5 bar)
Antal delar	14
Mått	340 x 290 x 95 mm
Nettovikt	2,2 kg
Drivning	Manuell (handpump)
Huvudfunktioner	Täthetstest av kylsystemet, läckagetest av kylarlocket
Kitinnehåll	1 pump, 13 lockadaptere, 1 termometer
Avsedd användning	Underhåll av fordons kylsystem
Säkerhetsföreskrifter	Bär skyddsglasögon och handskar, ta inte bort locket när motorn är varm, släpp ut trycket före demontering
Underhåll	Avlägsna kvarvarande vatten efter användning, smörj kolven med luftolja
Förvaring	På en torr och ren plats, utom räckhåll för barn
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis tillgängligt på Vevors webbplats

Vanliga frågor - YS-064 Vevor

Hur använder man trycktestaren YS-064?

Ta bort kylarlocket, välj lämplig adapter, anslut pumpen och pumpa tills du når 10-15 psi. Övervaka manometern: ett tryckfall indikerar en läcka i kylkretsen.

Vilka tillbehör ingår?

Kitet innehåller 1 handpump, 13 lockadaptere (olika diametrar), och 1 termometer (0-200°C).

Vad är det maximala tryckområdet?

Tryckområdet är 0 till 35 psi (0-2,5 bar). Överskrid inte 35 psi för att undvika skador.

Hur testar man kylarlocket?

Ta bort locket, fäst lämplig packning, pumpa flera gånger och observera trycket. Ett snabbt fall indikerar ett defekt lock. Jämför med lockets standardtryck.

Vilka säkerhetsföreskrifter ska man följa?

Bär alltid skyddsglasögon och handskar. Ta aldrig bort kylarlocket när motorn är varm. Släpp ut trycket innan du demonterar pumpen eller adaptern.

Hur underhåller man kitet?

Efter användning, avlägsna kvarvarande vatten genom att pumpa tomt. Smörj pumpens kolv med luftolja i ventilationshålet.

Vad gör man om trycket sjunker under testet?

Ett tryckfall indikerar en läcka i kylsystemet. Kontrollera anslutningar och slangar. Åtgärda läckan innan fordonet tas i bruk.

Är kitet kompatibelt med alla fordon?

Kitet innehåller 13 adaptrar för olika diametrar av kylarlock och expansionskärl. Det passar de flesta fordon, men kontrollera kompatibiliteten med din modell.

Var hittar man teknisk support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis.

Hur förvarar man verktyget efter användning?

Förvara kitet på en torr och ren plats, utom räckhåll för barn. Fäst adaptrarna på snabbkopplingen efter att ha tömt dem på vatten.

BRUKSANVISNING YS-064 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

RADIATOR KYLVÄTSKA TRYCK

TESTARE

MODELL: YS-064

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

KYLARKYLVÄTSKA

TRYCKPROVARE

MODELL:YS-064

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning-För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

PRODUKTIONSSCHEMA

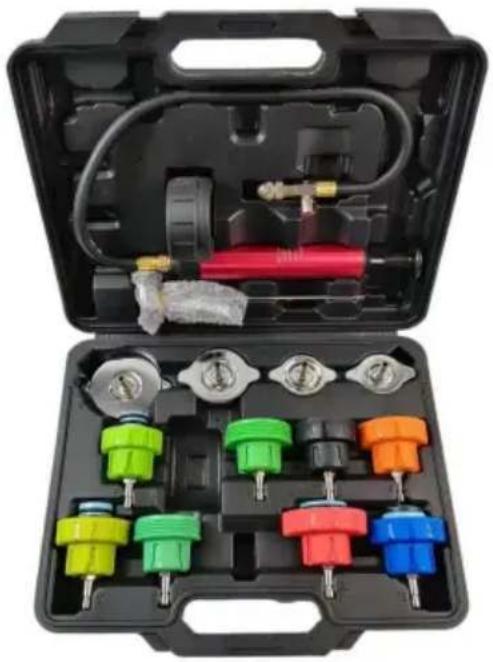

Antal	Namn	Bild	Specifikation	kvantitet
1	Pump		Tryck intervall 0-35psi/ 0-2,5 bar	1
2	2# Testlock			1
3	3# Testlock			1
4	4# Testlock			1
5	5# Testlock			1
6	6# Testlock		Diameter: M50*3,5 engelska 10 knoppar	1
7	7# Testlock		Diameter: M45*3,5 Engelska 9 knoppar	1
8	8# Testlock		Diameter::M57*3engelska 9knoppar	1
9	9# Testlock		Diameter::M62*3Engelska 9knoppar	1
10	10# Testlock		Diameter::M49*4,5engelska 6knoppar	1
11	11# Testlock		Diameter::M46*3,5Engelska 9knoppar	1
12	12# Testlock		Diameter:M51*3engelska 8knoppar	1
13	13# Testlock		Diameter:M61*4Engelska 6knoppar	1
14	Termometer		Räckvidd:0-200C/32 -400°F	1

TEKNISKA PARAMETRAR

Modell	YS-064
Tryckområde (psi)	0-35
Kvantitet (st)	14
Produktstorlek	340*290*95 mm
Nettovikt (kg)	2.2

OBS

ÿ Kylvätska kan spruta ut. ÿ

Släpp trycket innan du demonterar pumpen eller adaptern. ä Kontrollera

kylvätskan efter trycktestet eller reparera rätt nivå och

froostskydd.

ÿ Var försiktig när du arbetar med motorer igång, lösa eller påsiga kläder kan vara

fast i roterande motordelar.

Studera, förstå och följ alla instruktioner som medföljer denna produkt. Läs dessa

instruktionerna noggrant innan du installerar, använder, servar eller reparerar detta verktyg.

Förvara dessa instruktioner på en säker tillgänglig plats.

AVSEDD ANVÄNDNING AV VERKTYGET

Denna sats är utformad för att testa för läckage i fordonskylsystem, inklusive kylare

lock, och endast för snabbt byte av kylvätska. Använd endast som avsett.

ÿ Läs alltid instruktionerna noggrant innan du använder verktyget. ÿ

Denna verktygssats är endast avsedd för underhåll av

kylsystem. ä Se till att arbetsområdet har tillräcklig

belysning. ä Håll barn och obehöriga borta från arbetsområdet ä Håll arbetsområdet

rent och snyggt, torrt och fritt från orelaterade material

ÿ LÄT INTE otränade personer använda denna verktygssats. ÿ Bär

alltid ögonskydd som uppfyller standarderna OSHA och ANSI Z87.1. ä Bär alltid handskar när

du arbetar med verktyget.

ÿ Bär alltid hörselskydd. ÿ

Avfallshantering: Kunder bör följa lokala föreskrifter för att hantera använt/avfall delar.

ÿ Ta inte bort kylarlocket eller kylarflaskans lock när motorn är varm eller vid driftstemperatur. Låt motorn svalna först underlåtenhet att följa denna varning kan orsaka skada och/eller personskada.

INNAN ANVÄNDNING

KASSA INTE TILL ANVÄNDAREN

När du packar upp, kontrollera reservdelsdiagrammet och artikelnummerlistan på sidan 2 för att säkerställa att allt är klart ingår. Om några delar saknas eller är skadade, kontakta din distributör. delar är

BRUKSANVISNING

1. Kylsystems läckagetest

1.1 Ta bort det ursprungliga kylarlocket från kylaren eller expansionstanken.
1.2 Välj lämplig adapter från testsetet och anslut den till kylaren eller expansionskärl.
1.3 Anslut nu handpumpen (1) till adaptern.

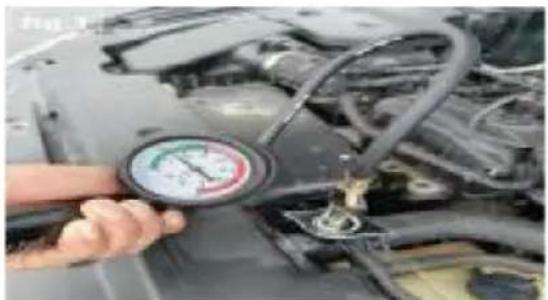

1.4 Tryck på testpumpen tills ett tryck på 10 till 15 psi uppnås (se figur 1+2)

WARNING: Undvik ett tryck på 35psi eller mer!

Kontrollera tryckmätaren. Om det visade värdet minskar är läckaget i kylsystem.

Kylsystemet har en läcka vid tryckfall eller vattenförlust.

2. Kylarlockets läckagetest

2.1 Ta bort det ursprungliga kylarlocket.
2.2 Välj lämplig skarv 2a eller 2ba och anslut den till kylarlocket.

2.3 Tryck på testpumpen några gånger och titta på tryckmätaren. Trycket faller om locket är defekt.(se fig.3)
2.4 Jämför de uppmätta tryckvärdena med standardtrycket för kylarlocket.

UNDERHÅLL / FÖRVARING

ÿ Fäst testadaptern på snabbkopplingen på handtryckspumpen och tryck sedan på handtryckspumpen några gånger för att trycka ut resterande vatten ur testadaptern.

ÿ Släpp pneumatisk olja i lufthålet på handpumpens ände för att smörja kolven av handpumpen.

VIKTIG ANMÄRKNING

Dessa instruktioner ersätter inte servicelitteraturen. Du kan hitta ytterligare information i tjänstelitteraturen. För alla tester bör fordonsspecifika data finnas. utan dessa data kan inte tillräckliga resultat garanteras.

ANSÖKNINGAR

No.

0 Thermometer
