INSTRUKCJA OBSŁUGI YS-064 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
CIŚNIENIE PŁYNU CHŁODZĄCEGO W CHŁODNICY
PRÓBNIK
MODEL: YS-064
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
PŁYN CHŁODZĄCY CHŁODNICY
TESTER CIŚNIENIA
MODEL:YS-064
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji.
Przeczytaj uważnie instrukcję obsługi.

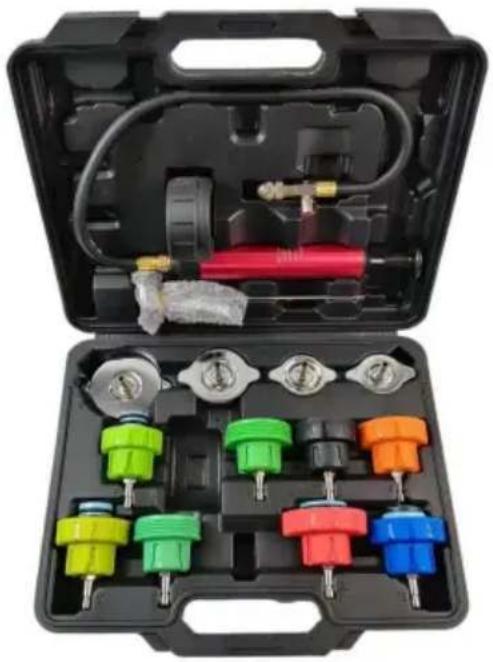

HARMONOGRAM PRODUKCJI
| Numer | Nazwa | Zdję cie | Specyfikacja | ilość |
| 1 | Pompa |  | Ciśnienie zakres 0-35 psi/ 0-2,5 bara | 1 |
| 2 | 2# Nasadka testowa |  | 1 | |
| 3 | 3# Nasadka testowa |  | 1 | |
| 4 | 4# Nasadka testowa |  | 1 | |
| 5 | 5# Nasadka testowa |  | 1 | |
| 6 | 6# Nasadka testowa |  | Średnica: M50*3,5 Angielski 10 pąki | 1 |
| 7 | 7# Nasadka testowa |  | Średnica: M45*3,5 Angielski 9 pąków | 1 |
| 8 | 8# Nasadka testowa |  | Średnica::M57*3Angielski 9pąki | 1 |
| 9 | 9# Nasadka testowa |  | Średnica::M62*3Angielski 9pąków | 1 |
| 10 | 10# Nasadka testowa |  | Średnica::M49*4,5Angielski 6pąki | 1 |
| 11 | 11# Nasadka testowa |  | Średnica::M46*3,5Angielski 9pąków | 1 |
| 12 | 12# Nasadka testowa |  | Średnica:M51*3Angielski 8pąki | 1 |
| 13 | 13# Nasadka testowa |  | Średnica:M61*4Angielski 6pąków | 1 |
| 14 | Termometr |  | Zakres:0-200C/32 -400°F | 1 |
PARAMETRY TECHNICZNE
| Model | YS-064 |
| Zakres ciśnienia (psi) | 0-35 |
| Ilość (SZT.) | 14 |
| Rozmiar produktu | Wymiary: 340*290*95 mm |
| Masa netto (kg) | 2.2 |
UPRZEJMOŚCI
Może dojść do wytrysku płynu chłodzącego. Przed demontażem pompy lub adaptera należy uwolnić ciśnienie. Po próbie ciśnieniowej należy sprawdzić płyn chłodzący lub naprawić jego prawidłowy poziom i ochronę przed mrozem.
Podczas pracy przy włączonym silniku należy zachować ostrożność. Luźne lub zwisające ubrania mogą zostać wciągnięte przez obracające się części silnika.
Przestudiuj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami dołączonymi do tego produktu. Przeczytaj je przed instalacją, uruchomieniem, serwisowaniem lub naprawą tego narzędzia.
Przechowuj tę instrukcję w bezpiecznym, łatwo dostępnym miejscu.
Podczas pracy przy włączonym silniku należy zachować ostrożność. Luźne ubrania mogą
Zestaw przeznaczony jest do testowania szczelności układów chłodzenia pojazdów, w tym chłodnic, korków i tylko do szybkiej wymiany chłodziwa. Stosować wyłącznie zgodnie z przeznaczeniem.
Przestudiuj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami dołączonymi do tego produktu. Przeczytaj je.
Przed instalacją, uruchomieniem, serwisowaniem lub naprawą tego narzędzia należy dokładnie zapoznać się z instrukcją.
Przechowuj tę instrukcję w bezpiecznym, łatwo dostępnym miejscu.
PRZEZNACZENIE NARZĘDZIA
Zestaw przeznaczony jest do testowania szczelności układów chłodzenia pojazdów, w tym chłodnic.
korki i tylko do szybkiej wymiany chłodziwa. Stosować wyłącznie zgodnie z przeznaczeniem.
Zawsze uważnie przeczytaj instrukcję przed użyciem narzędzia. Ten zestaw
narzędzie jest przeznaczone wyłącznie do konserwacji układu chłodzenia.
Upewnij się, że miejsce pracy jest odpowiednio oświetlone. Trzymaj
dzieci i osoby nieupoważnione z dala od miejsca pracy. Utrzymuj miejsce pracy w czystości i
porządku, suchości i bez niepożądanych materiałów.
NIE WOLNO zezwalać na korzystanie z tego zestawu narzędzi osobom
nieprzeszkolonym. Zawsze należy nosić okulary ochronne zgodne z normami OSHA i ANSI Z87.1. Podczas
pracy z narzędziem należy zawsze nosić rękawice.
Zawsze noś ochronę słuchu. Utylizacja:
Klienci powinni postępować zgodnie z lokalnymi przepisami dotyczącymi postępowania z używanymi/odpadami.
Nie zdejmuj korka chłodnicy ani korka zbiornika płynu chłodzącego, gdy silnik jest gorący lub w temperaturze roboczej. W przypadku niestosowania się do tego ostrzeżenia należy najpierw pozwolić silnikowi ostygnąć, może to spowodować uszkodzenie i/lub obrażenia ciała.
PRZED UŻYCIEM
NIE WYRZUCAĆ - ODDAĆ UŻYTKOWNIKOWI
Podczas rozpakowywania należy sprawdzić schemat części i numer części na stronie 2, aby upewnić się, że wszystkie części są w zestawie. Jeśli brakuje jakichkolwiek części lub są one uszkodzone, prosimy o kontakt z dystrybutorem.
SPOSÓB UŻYCIA
- Test szczelności układu chłodzenia
1.1 Zdejmowanie oryginalnego korka chłodnicy lub zbiornika wyrównawczego. 1.2 Wybierz odpowiedni adapter z zestawu testowego i podłącz go do grzejnika
lub zbiornika wyrównawczego.

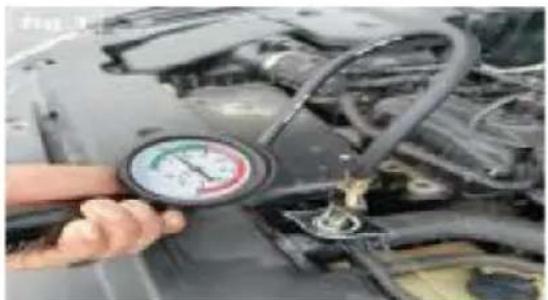

1.3 Teraz podłącz pompę ręczną (1) do adaptera. 1.4 Naciskaj pompę testową, aż ciśnienie osiągnie wartość od 10 do 15 psi (patrz rysunek 1+2)
UWAGA: Unikaj ciśnienia 35 psi lub większego!
Sprawdź manometr. Jeśli wyświetlana wartość spada, wyciek znajduje się w układzie chłodzenia.
Układ chłodzenia ma nieszczelność, jeśli występuje spadek ciśnienia lub utrata wody.
- Test szczelności korka chłodnicy 2.1 Zdejmij oryginalny korek chłodnicy. 2.2 Wybierz odpowiednie złącze 2a lub 2b i podłącz je do korka chłodnicy.
2.3 Naciśnij pompkę testową kilka razy i obserwuj manometr. Ciśnienie spada, jeśli korek jest uszkodzony. (patrz rys. 3) 2.4 Porównaj zmierzone wartości ciśnienia ze standardowym ciśnieniem korka chłodnicy.
KONSERWACJA / PRZECHOWYWANIE
Podłącz adapter testowy do szybkozłącza ręcznej pompki ciśnieniowej, a następnie naciśnij pompkę ciśnieniową kilka razy, aby wypchnąć resztki wody z adaptera testowego.
Wlej olej pneumatyczny do otworu powietrznego w pompie ręcznej, aby nasmarować tłok pompy ręcznej.
WAŻNA UWAGA
Niniejsze instrukcje nie zastępują literatury serwisowej. Dodatkowe informacje można znaleźć w literaturze serwisowej. Do wszystkich testów powinny być obecne dane specyficzne dla pojazdu; bez tych danych nie można zagwarantować odpowiednich wyników.
ZASTOSOWANIA
Nr.
0 Termometr
