SD303 - Sprzęt pomiarowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Samochodowy detektor wycieków dymu
Model	SD303 (także SD304, SD307)
Marka	Vevor
Napięcie zasilania	12 V DC (akumulator samochodowy)
Prąd w trybie dymu	5,6 – 6,8 A
Ciśnienie wyjściowe	19 – 23 psi
Maksymalny przepływ	8 L/min
Temperatura pracy	-20 °C do 75 °C
Pojemność oleju do dymu	Około 30 ml (pierwsze napełnienie), czas pracy 20-30 minut
Zabezpieczenie przed przegrzaniem	Tak, z diodą sygnalizacyjną; automatyczne wyłączenie do momentu ochłodzenia
Wbudowany manometr	Nie (obecny w SD304/SD307)
Wbudowany przepływomierz	Nie (obecny w SD307)
Regulator przepływu dymu	Nie (obecny w SD307)
Uniwersalny adapter (airbag)	Niewliczony wg instrukcji
Dołączone akcesoria	Zestaw czarnych wtyczek, przewód zasilający, adapter węża, klucz do rdzenia zaworu, adapter EVAP, wąż, adapter stożkowy, haczyk, butelka do uzupełniania, instrukcja
Zalecany olej do dymu	Specjalny olej do dymu, olejek do masażu dla dzieci, gliceryna (czysta, bez wody)
Konserwacja	Spuścić olej po każdym użyciu, jeśli urządzenie jest nieużywane dłużej niż tydzień; okresowo wymieniać olej
Bezpieczeństwo	Używać wyłącznie z akumulatorem 12 V, nie odwracać biegunów, nie uruchamiać silnika podczas testu
Zastosowania	Wykrywanie wycieków w układach dolotowych, paliwowych, chłodzenia, EVAP pojazdów

Często zadawane pytania - SD303 Vevor

Jakiego oleju używać do maszyny dymowej SD303 ?

Używaj specjalnego oleju do dymu (dostępnego w handlu), olejku do masażu dla dzieci lub czystej gliceryny (bez wody). Unikaj oleju mineralnego i gęstych olejów, które mogą uszkodzić urządzenie.

Jak uruchomić detektor wycieków SD303 ?

1. Napełnij zbiornik oleju (max 30 ml). 2. Podłącz przewód zasilający do akumulatora 12 V (czerwony zacisk do +, czarny do -). 3. Zapala się dioda zasilania. 4. Domyślnie włącza się tryb AIR. 5. Naciśnij przycisk SMOKE, aby przejść do trybu dymu.

Dlaczego dym nie wydobywa się lub jest słaby ?

Możliwe przyczyny: niewystarczająca ilość oleju (dodaj 10-20 ml), przegrzanie (poczekaj, aż zgaśnie dioda ochrony, ok. 5 min) lub zbyt dużo oleju (spuść nadmiar). Nadmierne napełnienie (>30 ml) uniemożliwia prawidłowe ogrzewanie.

Czy mogę używać maszyny podczas pracy silnika ?

Nie, nigdy nie uruchamiaj silnika podczas użytkowania. Wykonuj testy przy wyłączonym silniku (zimnym lub ciepłym po zatrzymaniu).

Jak czyścić i konserwować urządzenie po użyciu ?

Jeśli urządzenie nie będzie używane przez tydzień, spuść olej, odkręcając korek wlewu i odwracając maszynę. Załóż korek z powrotem. Regularnie wymieniaj olej, aby zapobiec utlenianiu.

Co zrobić w przypadku przegrzania ?

Zapala się dioda przegrzania, a produkcja dymu automatycznie się zatrzymuje. Pozwól urządzeniu ostygnąć (około 5 minut). Po tym czasie wróci do normalnej pracy.

Jakie akcesoria są dostarczane z SD303 ?

SD303 jest dostarczany z: zestawem czarnych wtyczek, przewodem zasilającym, adapterem węża, kluczem do rdzenia zaworu, adapterem EVAP, wężem, adapterem stożkowym, haczykiem, butelką do uzupełniania i instrukcją. Uniwersalny adapter (airbag) nie jest dołączony.

Jak wykryć wyciek za pomocą SD303 ?

Po podłączeniu urządzenia i włączeniu trybu dymu obserwuj wycieki dymu na złączach. SD303 nie ma manometru ani przepływomierza; musisz polegać na widocznym dymie. Stabilne ciśnienie powyżej 15 psi (niemożliwe do zmierzenia tutaj) wskazuje na brak wycieku.

Czy mogę używać innych płynów niż olej do dymu ?

Tak, możesz używać olejku do masażu dla dzieci lub gliceryny (czystej, bez wody). Unikaj oleju mineralnego i gęstych płynów. Użyj dołączonej butelki do uzupełniania.

Jak spuścić zużyty olej ?

Odkręć korek wlewu oleju znajdujący się na górze urządzenia. Odwróć maszynę, aby olej wypłynął. Załóż korek z powrotem. Rób to po każdym użyciu, jeśli nie używasz urządzenia przez tydzień.

INSTRUKCJA OBSŁUGI SD303 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

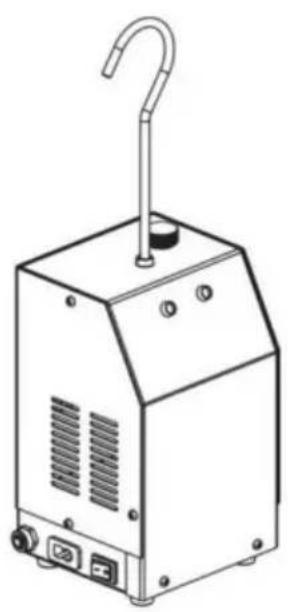

SAMOCHODOWA MASZYNA DO DYMU

WYKRYWACZ NIESZCZELNOŚCI

MODEL: SD303/SD304/SD307

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SAMOCHODOWA MASZYNA DO DYMU

WYKRYWACZ NIESZCZELNOŚCI

MODEL: SD303/SD304/SD307

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Symbol Symbol Opis
	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczyta instrukcję obsługi.

WARNING

Ten produkt nie nadaje się do wykrywania nieszczelności elementów wrażliwych na dym, lub wymaga stosunkowo wysokiego ciśnienia, jak na przykład nieszczelność klimatyzacji, wykrywanie pęknięć bloku silnika itp.

Ten produkt nadaje się wyłącznie do źródeł zasilania 12 V DC lub do pojazdów samochodowych o napięciu 12 V akumulatorów, a bieguny dodatni i ujemny nie mogą być zamienione miejscami.

Przed włożeniem uniwersalnego adaptera ssącego do przewodu ssącego silnika, proszę wyczyścić wewnętrzną ściankę węża wlotowego, aby upewnić się, że nie ma kolców, aby uniknąć przekłucia uniwersalnego adaptera wlotowego.

Jeśli podczas użytkowania dym słabnie, oznacza to, że brakuje oleju, proszę go szybko uzupełnić.

Ten produkt jest wyposażony w urządzenie zabezpieczające przed przegrzaniem. Kiedy produkt się przegrzeje, kontrolka przegrzania zaświeci się i wytwarzanie dymu ustanie. Gdy temperatura spadnie do normalnego zakresu, urządzenie wznowi pracę. Cykl ten trwa około 5 minut i nie ma się czym martwić.

Nie uruchamiaj silnika podczas korzystania z maszyny. Przeprowadź testy za pomocą narzędzia przy wyłączonym silniku (test zimnego silnika) lub po uruchomieniu silnika, a następnie wyłączonym (test silnika gorącego).

PRZEGLĄD PRODUKTU

Detektor nieszczelności dymu został specjalnie zaprojektowany do wykrywania nieszczelności w samochodowych układach dolotowych, układach paliwowych, układach chłodzenia i innych rurociągach. Nadaje się do wszystkich typów samochodów osobowych, motocykli, skuterów śnieżnych, pojazdów terenowych, pojazdów plażowych, lekkich ciężarówek i łodzi motorowych. Jest idealnym towarzyszem samochodowych narzędzi diagnostycznych, a gdy jest używany razem, umożliwia precyzyjną lokalizację usterek fizycznych i szybką identyfikację ukrytych usterek silnika.

PARAMETRY SPECYFIKACJI

Model	SD307	SD303	SD304
Napię cie	DC12V
Prąd trybu dymu	5,6-6,8A
Ciśnienie wyjściowe	19-23 psi
Maksymalne natę żenie przepływu	8 l/min
otoczenia	-20 ~ 75 °C
Temperatura robocza
Wskaźnik przepływu
Ciśnieniomierz
Wskaźnik poziomu oleju

AKCESORIA

Uwaga: „rows” oznacza z, „•” oznacza brak.

OPIS PRZEDMIOTU ZDJĘCIE		ILOŚĆ SD303 SD304 SD307
1	Zestaw czarnych wtyczek	1 zestaw	• •
2	uniwersalny Adapter	1 szt	• •
3	Kabel zasilający	1 szt	• •
4	Adapter rurowy	1 szt	• •

5	Rdzeń zaworu klucz		1 szt	•	•	•
6	Adapter EVAP		1 szt	•	•	•
7	Rura		1 szt	•	•	•
8	Adapter stożkowy		1 szt	•	•	•
9	Hak		1 szt	•	•	•
10	Butelka do tankowania		1 szt	•	•	•
11	podrę cznik		1 szt	•	•	•

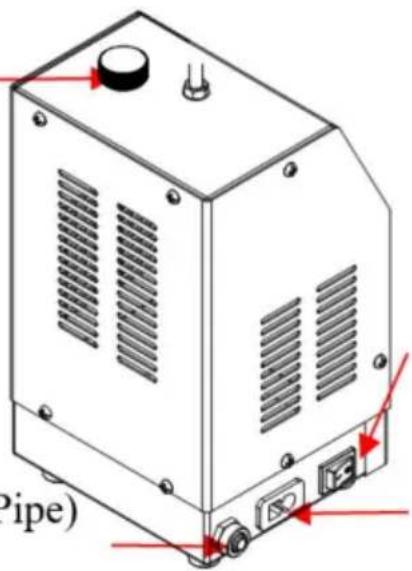

Wyświetlacz boczny SD303/SD304/SD307

B: Otwór do napełniania olejem

A. Haczyki, wygodne do szybkiego mocowania wyposażenia w samochodzie. Podczas korzystania z wieszaka hakowego należy zwrócić uwagę, aby dokręcić nakrętki, aby uniknąć wielokrotnego obracania się haka i korpusu, co mogłoby spowodować odłączenie się, upadek i uszkodzenie korpusu.

B. Otwór do napełniania olejem: Pierwsze uzupełnienie nie powinno przekraczać łącznie 30 ml oleju dymnego. Przepełnienie może spowodować niewystarczające

ogrzewanie wewnętrzne, a tym samym brak dymu lub zmniejszoną ilość dymu. Kiedy olej dymny jest prawie wyczerpany i nie wytwarza już dymu, można dodać dodatkowe 10-20 ml.

C. Manometr (SD303 nie wchodzi w skład zestawu): Manometr pozwala na szybką obserwację i ocenę, czy badane części pojazdu są nieszczelne, poprzez wskazanie wskazówki manometru.

D. Kontrolka przegrzania.

E. Pokrętło kontroli przepływu dymu (SD303 SD304 nie wchodzi w skład zestawu): Reguluje przepływ palić.

F. Przełącznik trybu powietrza/dymu: Ustaw na AIR, aby uruchomić tryb powietrza przy pracującej pompie powietrza. Ustaw na SMOKE, aby uruchomić tryb dymu. W tym trybie, jeśli ilość oleju dymnego w instrumencie jest niewystarczająca lub jeśli instrument pracuje nieprzerwanie przez zbyt długi czas (około 5 do 9 minut w zależności od konkretnego środowiska pracy), powodując przegrzanie wnętrza instrumentu, lampka kontrolna zabezpieczenia przed przegrzaniem będzie się świecić do momentu, aż temperatura wróci do normalnego zakresu i

przyrząd wznawia pracę.

G. Kontrolka zasilania: Po włączeniu zasilania zapala się kontrolka zasilania, wskazując, że generator dymu jest zasilany normalnie.

H. Króciec odprowadzający dym: Dym wprowadzany jest do instalacji samochodu poprzez króciec dymowy i rurę dymową.

I. Interfejs zasilania wejściowego: Włóż tutaj przewód zasilający, aby zapewnić moc roboczą instrumentu.

J. Przepływomierz: Po wypełnieniu badanego obszaru dymem lub powietrzem, czy nie ma wycieków, można obserwować przez to okienko. Pływak przepływomierza pozostaje na dole, a wskazówka manometru podnosi się. Jeżeli w układzie występuje nieszczelność, pływak przepływomierza podnosi się, a wskazówka manometru opada.

METODY OBSŁUGI

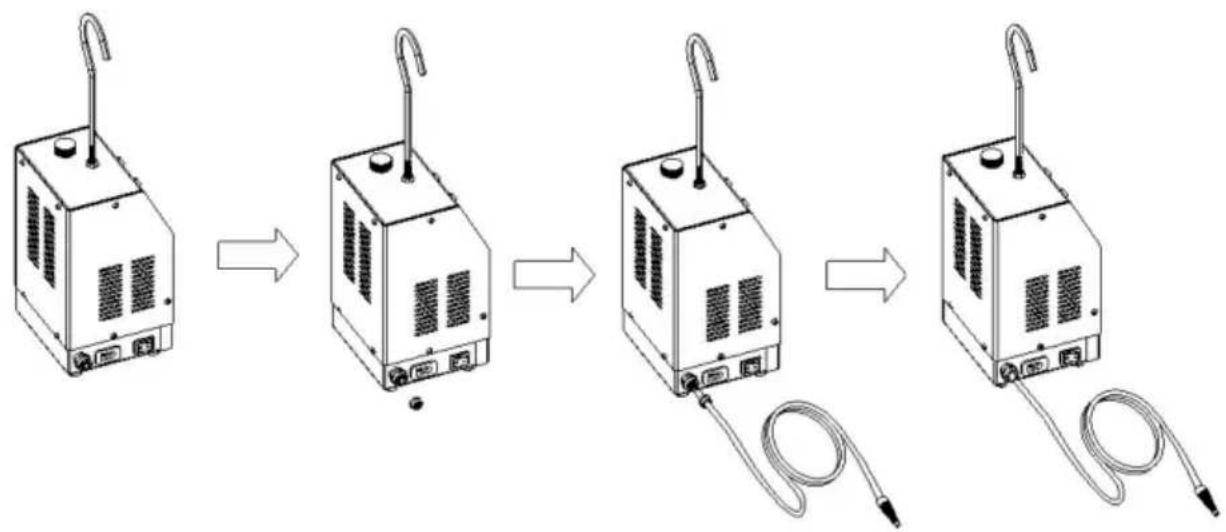

1. Po zamontowaniu akcesoriów wykrywacza nieszczelności przy pierwszym użyciu wstrzyknij około 30 ML olejku dymnego. Jedno napełnienie pozwala na nieprzerwaną pracę przez około 20-30 minut.

Przepełnienie może skutkować niewystarczającym ogrzewaniem wewnętrznym, co prowadzi do braku dymu lub zmniejszenia emisji dymu.

1. Otwórz maskę silnika i wyjmij filtr powietrza. Niektóre modele pojazdów mogą wymagać usunięcia czujnika przepływu powietrza.
2. Umieść adapter uniwersalny lub adapter stożkowy w wężu wlotowym silnika, aby zablokować rurociąg. Naciśnij mocno, aż wąż wlotowy zostanie uszczelniony (w przypadku korzystania z poduszki powietrznej upewnij się, że maksymalna średnica nie przekracza 10 cm, aby uniknąć

szkody).

1. Podłącz przewód zasilający do akumulatora samochodowego. Przymocuj czerwony zacisk krokodylkowy do dodatniego bieguna akumulatora, a czarny zacisk krokodylkowy do ujemnego bieguna akumulatora.
2. Po włączeniu zaświeci się kontrolka zasilania, wskazując, że czujnik dymu jest zasilany normalnie. Domyślnie ustawiony jest tryb AIR i pompa powietrza zaczyna działać.
3. Naciśnij przycisk SMOKE, aby przejść do trybu dymu. Po uruchomieniu należy obserwować wskazówkę manometru. Jeżeli ciśnienie przekracza 15PSI (bez SD303), a pływak manometru (tylko SD307) pozostaje na dole, nie wykryto żadnych wycieków. Jeżeli wskazówka manometru wskazuje bardzo powolny wzrost ciśnienia lub brak dalszego wzrostu (bez SD303), a kontrola manometru wskazuje ciągły dopływ powietrza (pływak podnosi się), należy sprawdzić, czy węże łączące są prawidłowo podłączone. Poprawność połączeń świadczy o nieszczelności badanej instalacji. Zlokalizuj miejsce wycieku, obserwując, gdzie wydobywa się dym.
4. Uruchom tryb dymu. W tym trybie napełnienie wewnętrznego układu dymem zajmie około 1-3 minut, w zależności od modelu pojazdu. Rozpocznij sprawdzanie usterek w trakcie tego procesu. Jeżeli podczas tego procesu w czujce nie będzie wystarczającej ilości oleju dymnego lub jeśli czujka będzie działać nieprzerwanie przez zbyt długi czas (około 5 do 9 minut w zależności od konkretnego środowiska pracy),

powodując przegrzanie, zaświeci się kontrolka zabezpieczenia przed przegrzaniem JIARM będzie oświetlać,

a działanie zostanie wstrzymane do czasu, aż temperatura powróci do normalnego zakresu, po czym czujka wznowi pracę.

1. Jeśli podczas użytkowania napotkasz siłę odrzutu, manometr pokaże nagłą nieprawidłowość, a dym ustanie na 1-3 sekundy. Nie ma to charakteru ciągłego i jest normalne. Po zakończeniu kontroli należy odłączyć przewód zasilający i przechowywać akcesoria do następnego użycia. Główny korpus adaptera wlotu powietrza wykonany jest z gumy, należy unikać kontaktu z żrącymi cieczami, takimi jak benzyna.
2. Użycie adaptera uniwersalnego (SD303 nie wchodzi w skład zestawu): Umieść adapter uniwersalny na rurze otwierającej, która ma zostać uszczelniona, dokręć metalowe pokrętło na mieszku w kierunku zgodnym z ruchem wskazówek zegara. Następnie należy docisnąć poduszkę powietrzną w celu napompowania jej uszczelek (maksymalna średnica poduszki powietrznej nie powinna przekraczać 10 cm). Włóż rurkę dymową do węża poduszki powietrznej, powodując przedostanie się dymu do rurociągu detekcyjnego. Po zakończeniu kontroli

poluzować metalowe pokrętło obracając je w lewo, aby szybko wypuścić powietrze i wyjąć poduszkę powietrzną.

1. W przypadku korzystania z akcesoriów do sprawdzania szczelności, takich jak adapter rurowy, adapter EVAP lub adapter stożkowy, włóż rurkę spalinową do portu węża, powodując przedostanie się dymu do rurociągu detekcyjnego, a następnie zamknij odpowiedni otwór rury na drugim końcu.

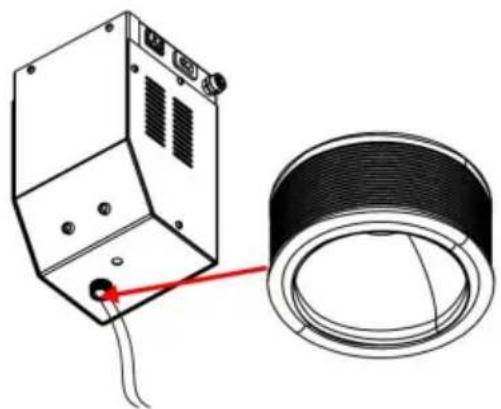

SPUSZCZANIE OLEJU

Po każdym użyciu urządzenia, jeśli nie będzie ono używane przez około tydzień, należy opróżnić olej dymny, aby zapobiec osadzaniu się cząstek, które mogą mieć wpływ na funkcjonalność sprzętu. Po opróżnieniu należy szczelnie zamknąć wnętrze urządzenia.

Metoda działania: Odkręcić korek otworu wlewu oleju dymnego na górze generatora dymu, odwrócić całą maszynę do góry nogami, aby wypłynął pozostały olej dymny, a następnie ponownie zakręcić korek.

Port serwisowy EVAP zwykle znajduje się w komorze silnika, ale w niektórych modelach pojazdów specjalnych port serwisowy EVAP może znajdować się gdzie indziej. Konwencjonalna metoda wykrywania EVAP jest następująca: Otwórz plastikową osłonę portu serwisowego EVAP, następnie za pomocą klucza do rdzenia zaworu odkręć zawór zwrotny w kierunku zgodnym z ruchem wskazówek zegara i zainstaluj adapter portu serwisowego EVAP. Następnie przez ten port wprowadzany jest dym do układu EVAP w celu wykrycia nieszczelności.

Jeżeli model wykrywacza nieszczelności jest wyposażony w manometr, można najpierw nie włączać wyłącznika dymowego, zablokować wylot dymu z odpowiedniego rurociągu i obserwować odczyt manometru (SD303 nie wchodzi w skład zestawu). Jeśli odczyt manometru nadal rośnie i pozostaje stabilny po wyłączeniu TRYBU POWIETRZA, oznacza to, że w badanym obszarze nie ma żadnych wycieków. Jeżeli po wyłączeniu TRYBU POWIETRZA wskazanie manometru obniży się, oznacza to, że w badanym obszarze nastąpiła nieszczelność. Jeśli odczyt manometru wynosi zero, oznacza to, że nastąpił wyciek, a wielkość punktu wycieku przekracza 0,3 milimetra.

O OLEJKU DYMNYM

W tym produkcie można stosować olejek dymny (olejek do masażu dla dzieci, glicerynę do pielęgnacji skóry lub glicerynę przemysłową, specjalny olej do samochodowych wytwornic dymu,

olej mineralny nie jest zalecany). Wybrany olej dymny musi być czysty, niezawierający wody i musi mieć stan płynny. Nie używaj gęstego oleju do dymu, który może łatwo uszkodzić instrument.

Podczas dodawania oleju dymnego należy używać dołączonej butelki do tankowania.

Jeżeli dodano zbyt dużo oleju, należy otworzyć spust oleju, aby spuścić odpowiednią ilość oleju.

KONSERWACJA

Po długotrwałym użytkowaniu olejek dymny może się utleniać i pogarszać, wpływając na warunki pracy i żywotność instrumentu, dlatego należy go wymieniać na czas.

1. Przed dodaniem nowego oleju wędzarniczego należy wylać cały zużyty olej wędzarniczy.
2. Jeżeli podczas użytkowania dym zawiera kropelki wody, należy go wymienić na nowy olejek dymny.
