Typ produktu	Lokalizator kabli
Marka	Vevor
Model	TS552
Skład	Nadajnik i odbiornik
Częstotliwość wyjściowa (nadajnik)	125 kHz
Zakres pomiaru napięcia (nadajnik)	12 V do 600 V DC/AC (50-60 Hz)
Głębokość śledzenia (jednobiegunowe)	Do 2 m
Głębokość śledzenia (dwubiegunowe)	Do 0,5 m (do 2,5 m z oddzielną linią powrotną)
Bezkontaktowe wykrywanie napięcia	90 V do 264 V AC, 50-60 Hz
Zasilanie	2 baterie 9 V (typ 6F22 lub odpowiednik)
Wymiary nadajnika	133 x 76 x 32 mm
Waga nadajnika	Około 207 g (z baterią)
Wymiary odbiornika	186 x 60 x 35 mm
Waga odbiornika	Około 234 g (z baterią)
Kategoria pomiarowa	CAT III 600 V
Stopień ochrony	IP20
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 60 °C
Wyświetlacz	LCD z podświetleniem

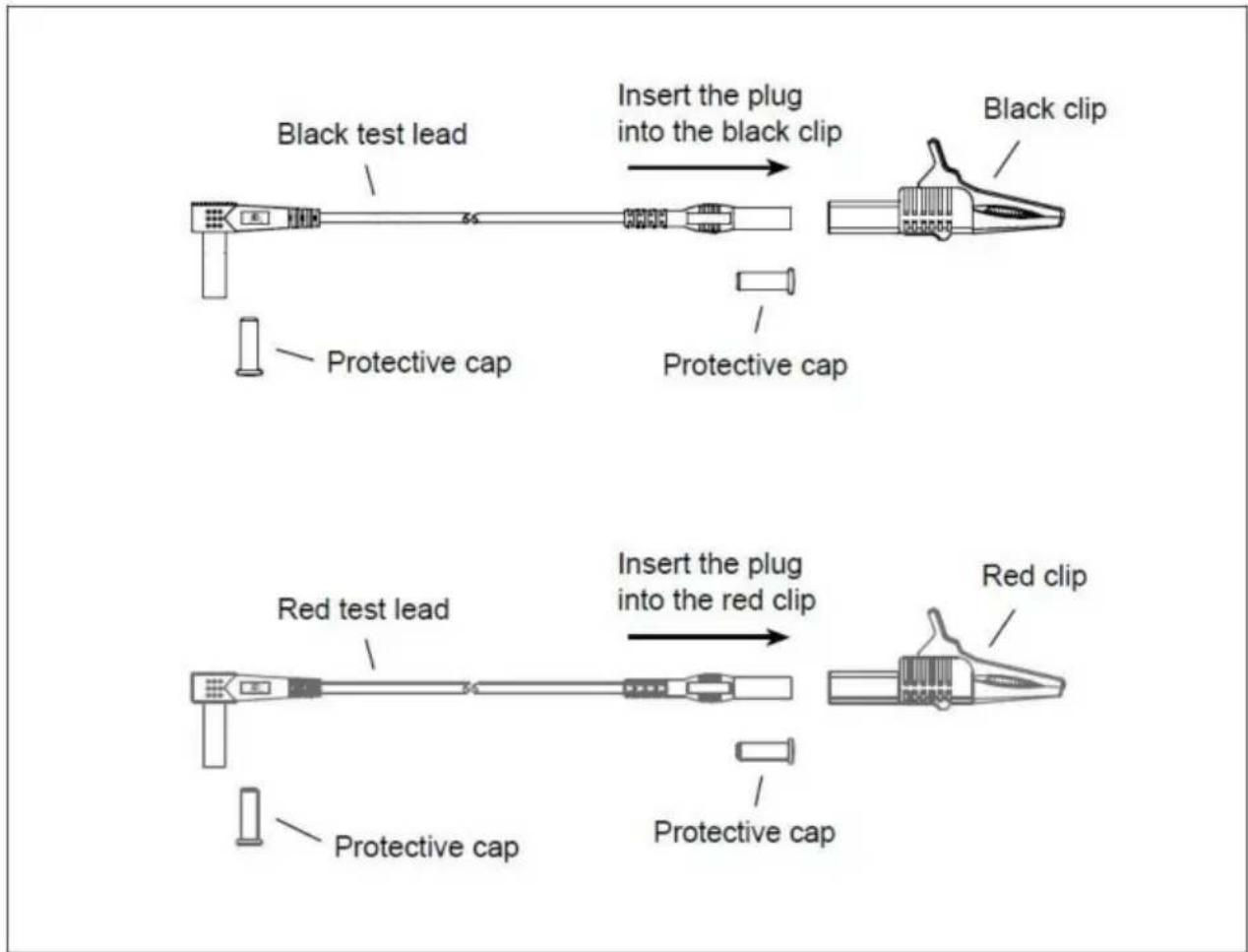

Akcesoria w zestawie	2 przewody pomiarowe, 2 sondy, 2 zaciski krokodylkowe, 1 szpikulec uziemiający, 1 torba transportowa, 1 instrukcja
Konserwacja	Czyścić wilgotną szmatką; wymienić baterie, gdy wyświetli się wskaźnik niskiego poziomu baterii
Wymiana bezpiecznika (nadajnik)	500 mA/600 V, szybki, 6,35 x 32 mm
Zalecana kalibracja	Co roku (lub co 3 lata przy rzadkim użyciu)
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancyjny na www.vevor.com/support

Często zadawane pytania - TS552 Vevor

Jak włączyć nadajnik lub odbiornik?

Aby włączyć nadajnik, naciśnij i przytrzymaj przycisk przez około 1 sekundę. W przypadku odbiornika zrób to samo z jego przyciskiem .

Jak zmienić poziom transmisji nadajnika?

Naciśnij krótko przycisk LEVEL / -●-, aby przełączać między 3 poziomami (1, 2, 3). Im wyższy poziom, tym większy zasięg wykrywania (ok. 4 razy).

Jakiej baterii użyć i jak ją wymienić?

Użyj baterii 9 V typ 6F22 lub odpowiednika. Aby wymienić, wyłącz urządzenie, odkręć śrubę pokrywy baterii, wymień baterię z zachowaniem polaryzacji, a następnie zamknij.

Co zrobić, jeśli odbiornik nie wyświetla żadnego sygnału?

Najpierw sprawdź, czy nadajnik jest włączony i czy obwód jest zamknięty. Zwiększ poziom transmisji. Upewnij się, że baterie są wystarczająco naładowane. Jeśli problem nadal występuje, sprawdź bezpiecznik nadajnika.

Jak sprawdzić bezpiecznik nadajnika?

Odłącz nadajnik od wszelkich obwodów. Włącz go na poziomie 1. Podłącz przewód pomiarowy do czerwonego gniazda. Umieść odbiornik blisko przewodu, aż do uzyskania odczytu około 700. Następnie podłącz drugi koniec do czarnego gniazda: jeśli odczyt mniej więcej się podwoi, bezpiecznik jest dobry.

Czy można wykryć napięcie bez kontaktu?

Tak, przy użyciu samego odbiornika. Naciśnij przycisk NCV, aby przejść w tryb wykrywania napięcia sieciowego. Zbliż sondę do przewodu: wykres słupkowy i sygnał dźwiękowy wskazują obecność napięcia (90-264 V AC).

Jaka jest maksymalna głębokość śledzenia?

W zastosowaniu jednobiegunowym (jedna linia + uziemienie) do 2 metrów. W dwubiegunowym (linia tam i z powrotem) do 0,5 metra, ale może osiągnąć 2,5 metra przy użyciu oddzielnej linii powrotnej.

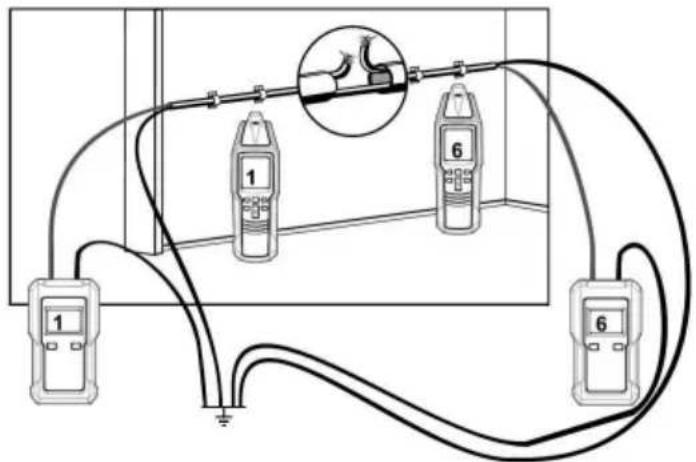

Jak precyzyjnie zlokalizować przerwę w linii?

Użyj dwóch nadajników z różnymi kodami transmisji (np. 1 i 6). Podłącz je po obu stronach podejrzanej linii. Odbiornik wyświetli kod 1 z jednej strony, 6 z drugiej; przerwa znajduje się tam, gdzie nie jest wyświetlany żaden kod.

Jakie środki ostrożności zachować?

Nigdy nie pracuj na gołych przewodach bez zabezpieczenia. Przestrzegaj lokalnych przepisów. Nie używaj przyrządu w atmosferze wybuchowej. Nie przekraczaj 600 V. Odłącz nadajnik przed wymianą baterii lub bezpiecznika.

Jak dbać o urządzenie?

Wyczyść obudowę wilgotną szmatką (bez rozpuszczalników). Przechowuj w suchym miejscu. Wyjmij baterie w przypadku dłuższego nieużywania. Kalibruj przyrząd co roku przez producenta.

INSTRUKCJA OBSŁUGI TS552 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

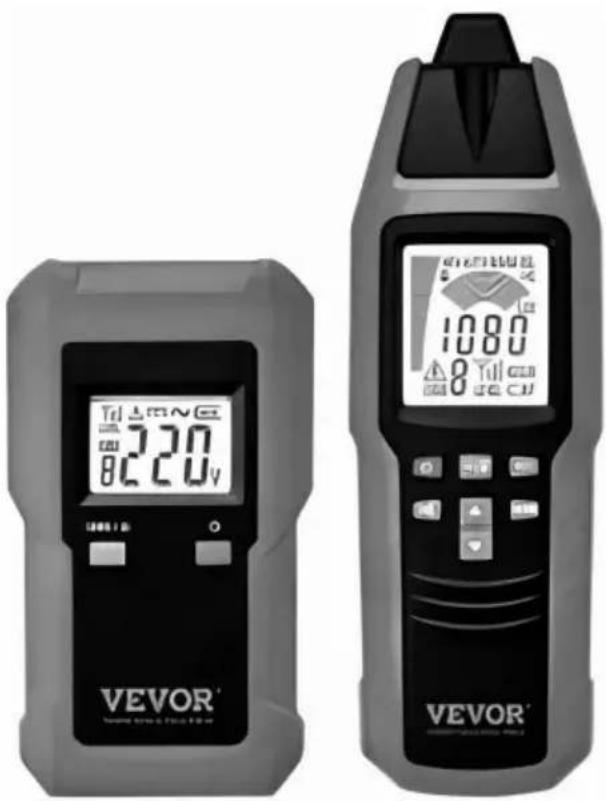

LOKALIZATOR KABLI

MODEL: TS552

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

LOKALIZATOR KABLI

MODEL: TS552

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję ręcznie.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Operacja jest z zastrzeżeniem dwóch następujących warunków:(1)To urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie zakłócenia odbieranego sygnału, łącznie z zakłóceniami, które mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach wskazuje, że produkt wymaga oddzielnej zbiórki śmieci wUnia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu

WSTĘP

Ten lokalizator kabli jest przenośnym przyrządem przeznaczonym do wykrywania i śledzenia przewodów.

Składa się z nadajnika i odbiornika. Sygnał generowany przez nadajnik

jest modulowanym prądem, który wytwarza wokół niego pole elektromagnetyczne

podłączony przewodnik. To pole elektromagnetyczne indukuje napięcie wewnątrz

cewka odbiorcza odbiornika. Następnie indukowane napięcie jest wzmacniane, dekodowane i

konwertowane przez odbiornik i ostatecznie wyświetlane na ekranie odbiornika.

Cechy:

Znalezienie kabla w ścianie, przerwanie linii lub zwarcie w linii. Śledzenie

kabla znajdującego się w ziemi.

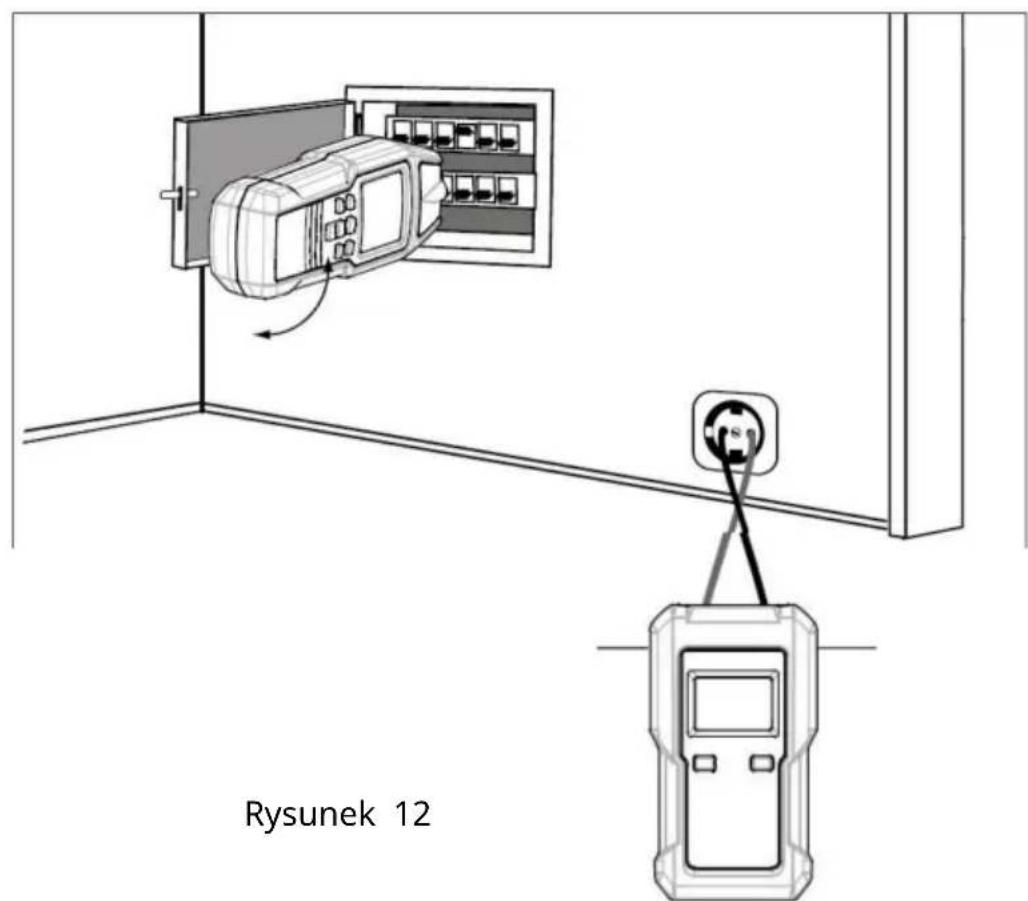

Wykrywanie bezpiecznika lub wyłącznika automatycznego i przypisywanie obwodów

prądowych. Śledzenie gniazda lub gniazda dystrybucyjnego, które zostało przypadkowo zakryte

tynkowanie.

Wykrywanie przerw lub zwarć w ogrzewaniu podłogowym.

Śledzenie metalicznych rur wodociągowych i grzewczych.

Różne zastosowania zarówno w systemach beznapięciowych, jak i pod napięciem.

Ekran nadajnika wskazuje poziom transmisji,

kod transmisji i obce napięcie.

Ekran odbiornika wskazuje poziom odbioru i transmisję kodu.

Wykrywanie napięcia sieciowego za pomocą odbiornika.

Automatyczna i ręczna regulacja czułości odbiornika. Sygnalizacja akustyczna

odbiornika może być wyłączona.

Funkcja oświetlenia.

Automatyczne wyłączanie.

Podświetlenie.

Lista dostaw:

Jeden nadajnik.

Jeden odbiornik.

Dwa przewody pomiarowe.

Dwa przewody pomiarowe wyposażone w

sondę. Dwa zaciski

krokodylkowe. 1 kołek

ziemny. Jedna torba do

przenoszenia. Jedna instrukcja.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przestrzegaj lokalnych i krajowych przepisów bezpieczeństwa. Indywidualny sprzęt ochronny należy stosować, aby zapobiec porażeniu prądem elektrycznym i łukowi elektrycznemu w miejscach, gdzie występuje zagrożenie, a przewody są odsłonięte.

Nie używaj urządzenia w miejscach, gdzie występuje wybuchowy (lub palny) gaz lub para, lub gdzie występuje kurz.

Zachowaj ostrożność podczas pracy z napięciem powyżej 30 V prądu przemiennego, wartości szczytowej 42 V lub 60 V DC. Takie napięcia stwarzają ryzyko porażenia prądem.

Aby uniknąć porażenia prądem, nie dotykaj dłonią ani skórą żadnego gołego przewodnika; i nie uziemiaj się podczas używania instrumentu. Nie używaj

urządzenia, jeśli jest uszkodzone lub działa nieprawidłowo. Sprawdź przewody pomiarowe pod kątem uszkodzonej izolacji lub odsłoniętego metalu. Jeśli przewód testowy

jest uszkodzony, przed użyciem należy go wymienić na nowy o tych samych parametrach.

Przed jakąkolwiek operacją należy upewnić się, że przewody połączeniowe są używane i ładunek elektroniczny są w dobrym stanie.

Pomiaru można dokonać w niebezpiecznej bliskości instalacji elektrycznych wyłącznie po poinstruowaniu przez odpowiedzialnego specjalistę elektryka. I nigdy nie pracować samemu.

Utrzymuj urządzenie w suchości.

Aby uniknąć zakłóceń, nie używaj instrumentu w miejscach o dużym natężeniu środowiskowego pola elektromagnetycznego; w przeciwnym razie wykrywanie lub pomiar wynik może być błędny.

Urządzenie może być używane wyłącznie w systemach zgodnych z wartościami nominalnymi napięcia wskazanymi w części dotyczącej danych technicznych niniejszej

instrukcji. Zaleca się podłączanie przetwornika wyłącznie od fazy w kierunku przewodu neutralnego. Jeżeli połączenie nadajnika realizowane jest z fazy w kierunku przewodu ochronnego, bezpieczeństwo funkcjonalne zabezpieczenia najpierw należy sprawdzić przewód zgodnie z normą DIN VDE 0100. Powód polega na tym, że przy podłączaniu nadajnika od fazy do masy wszystkie części połączenia z ziemią mogą być pod napięciem w przypadku błędu (jeśli rezystancja uziemienia nie jest zgodna z zaleceniami).

Jeśli RCD zadziała podczas podłączania nadajnika (w odniesieniu do styku ochronnego PE), w obwodzie występuje już prąd zwarciowy instalacji, który generuje zadziałanie RCD po kumulacji do dodatkowo zasilanego prądem.

Przyrządu można używać wyłącznie w takich warunkach i do takich celów, dla których został zaprojektowany.

Ponieważ na wskazanie amplitudy/wartości napięcia wpływa wiele czynników (takich jak pole elektromagnetyczne środowiska, odległość pomiędzy odbiornikiem a badanym przewodnikiem, rezystancja przewodów połączeniowych, rezystancja połączenia itp.), nie należy ich dotykać ani zwracać na nie uwagi. Amplituda/wartość napięcia wskazywana przez przyrząd nie jest rzeczywistą amplitudą/wartością testowanego obwodu.

Nie manipuluj przy wewnętrznych obwodach urządzenia. Nigdy nie zwieraj dodatniego i ujemnego bieguna żadnego akumulatora. Nie umieszczaj żadnego akumulatora w ogniu. Nie demontuj ani nie uderzaj żadnej baterii.

INSTRUKCJA PRODUKTU

Nadajnik

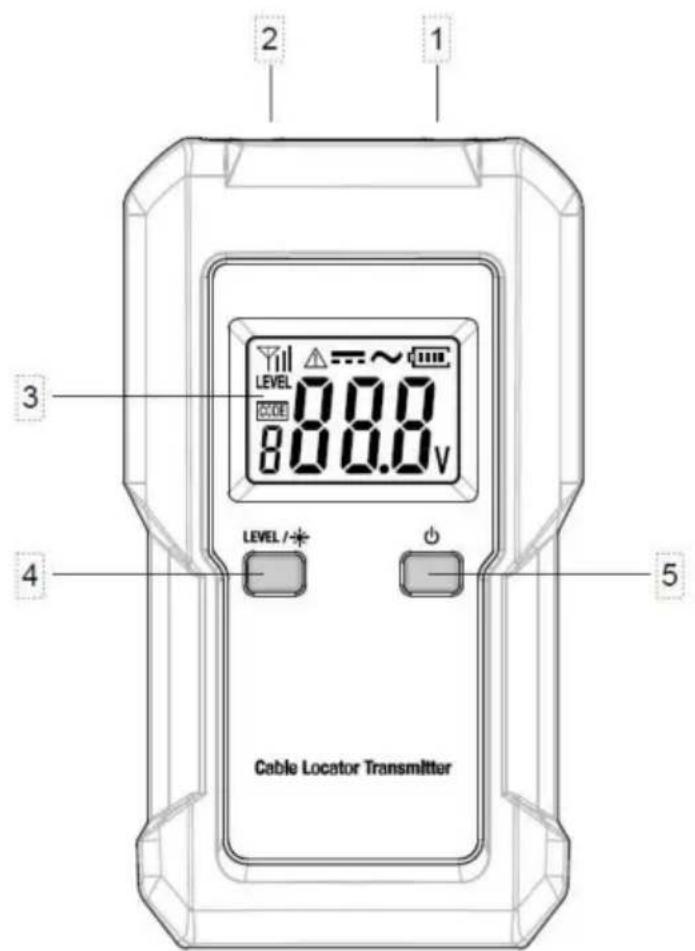

Rysunek 1. Nadajnik

①. Zacisk czarny: Służy do podłączenia czarnego przewodu pomiarowego. ②. Zacisk czerwony: Służy do podłączenia czerwonego przewodu pomiarowego.

③ Wyświetlacz.

④ Przycisk LEVEL / -●-.

Naciśnij ten przycisk "LEVEL / -●-", aby wybrać żądany poziom transmisji spośród trzech poziomów transmisji.

Naciśnij i przytrzymaj ten przycisk "LEVEL / -☀-" przez około 2 sekundy, aby włączyć lub wyłączyć podświetlenie.

Przycisk "" jest również używany do wybierania żądanego kodu transmisji.

5”

" Przycisk.

Naciśnij i przytrzymaj ten "nadajnik.

i przytrzymaj przez około 1 sekundę, aby włączyć lub wyłączyć

To

Przycisk "służy do wybierania żądanego kodu transmisji.

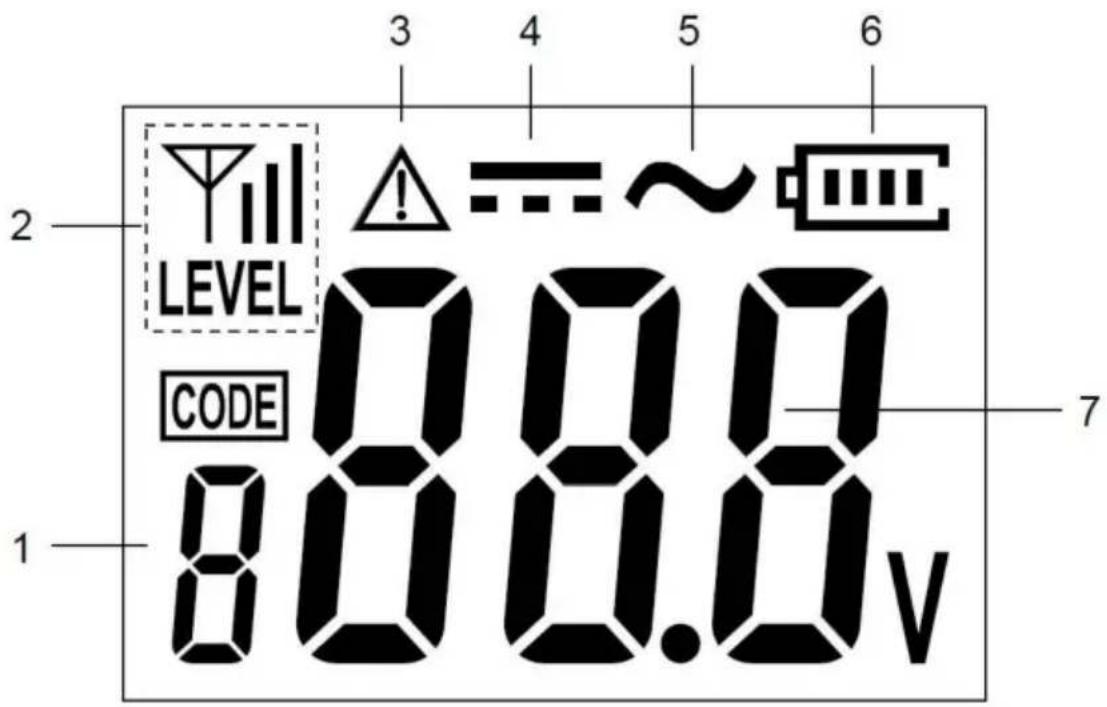

Wyświetlacz nadajnika

Rysunek 2. Wyświetlacz nadajnika

1. ① Wyświetlacz kodu transmisji, który pokazuje bieżący kod transmisji nadajnika. Kod transmisji to liczba, np. 1, 2, 3 itd. ② Wyświetlacz poziomu transmisji, który pokazuje aktualny poziom transmisji nadajnika. Im wyższy poziom transmisji, tym silniejszy przesyłany sygnał.

..... oznacza, że aktualny poziom transmisji to poziom 1.

..... oznacza, że obecny poziom transmisji to poziom 2.

..... oznacza, że obecny poziom transmisji to poziom 3.

④ Ikona alarmu napięcia wskazująca, że wykryto napięcie > 36 V. ⑤ Symbol prądu stałego wskazujący, że zostało wykryte napięcie prądu stałego. ⑥ Symbol AC wskazujący, że zostało wykryte napięcie AC.

⑦ Wskaźnik poziomu baterii.

Kiedy ten wskaźnik zmieni się na „☐”, bateria w nadajniku jest nie jest wystarczająco wysoki i należy go natychmiast wymienić.

⑧ Wyświetlacz wartości napięcia, który pokazuje wartość napięcia zewnętrznego.

Przetwornik może wykryć napięcie DC lub AC w podłączonym obwodzie zacisków nadajnika, zasięg wykrywania nadajnika wynosi 12V DC do 600 V DC lub 12 V AC do 600 V AC przy 50 Hz -60 Hz. Jeśli wykryte napięcie wynosi < 12 V, wyświetli się „PL” na wyświetlaczu wartości napięcia.

Notatka:

Jeśli napięcie między dwiema liniami podłączonymi do obu zacisków przetwornika jest napięciem stałym, przetwornik będzie wyświetlać wartość bezwzględną tego napięcia.

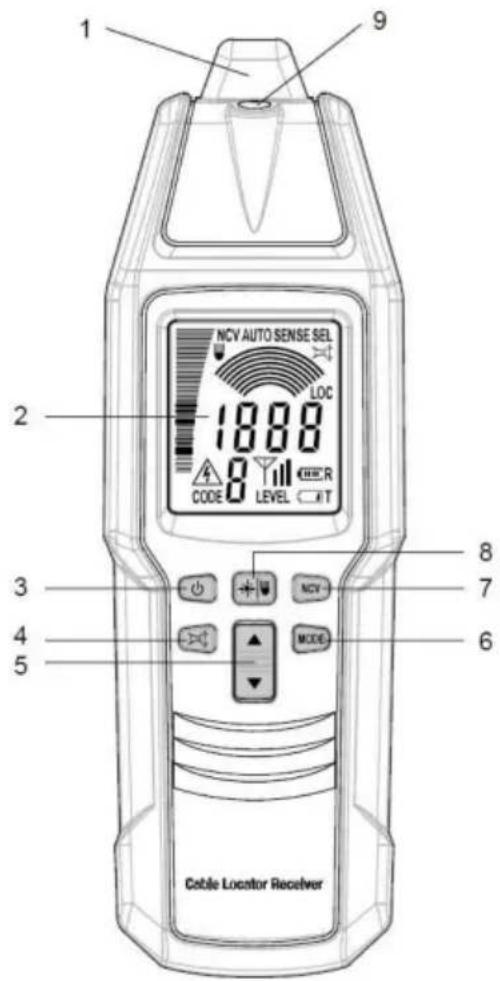

Odbiornik

Część odbiornika wykrywająca sygnał.

②. Wyświetlacz. ③. Przycisk.

Naciśnij i przytrzymaj ten przycisk

przez około 1 sekundę, aby włączyć lub wyłączyć

odbiornik.

④. Przycisk.

Naciśnij ten przycisk, aby włączyć lub wyłączyć wbudowany brzęczyk.

Gdy brzęczyk jest wyłączony, odbiornik jest wyciszony i nie emituje sygnału akustycznego wskazującego sygnał.

⑤. Przycisk ▲/▼.

Służy do zwiększania lub zmniejszania czułości odbiornika, gdy odbiornik jest w trybie ręcznym lub trybie selektywnym.

⑥. Przycisk „MODE”.

Naciśnij ten przycisk „MODE”, aby przełączać pomiędzy trybem automatycznym (pojawia się „AU”), trybem ręcznym (pojawia się „SENSE”), trybem selektywnym (pojawia się „SEL”) i trybem PINPOINT (pojawia się „LOC”).

⑦. Przycisk „NCV”.

Naciśnij ten przycisk „NCV”, aby wejść lub wyjść z bezdotykowego trybu wykrywania napięcia sieciowego.

⑧. Przycisk.

Krótko naciśnij ten

przycisk, aby włączyć lub wyłączyć światło. Światło

wyłączy się automatycznie po około 60 sekundach.

Naciśnij i przytrzymaj to „

” i przytrzymaj przez około 1 sekundę, aby włączyć lub wyłączyć

podświetlenie.

⑨. Światło.

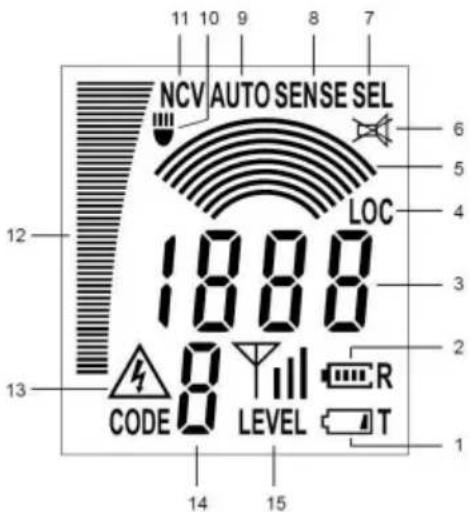

Wyświetlacz odbiornika

①. Wskaźnik niskiego poziomu baterii nadajnika. Kiedy pojawi się ten wskaźnik niskiego poziomu baterii, oznacza to, że bateria w nadajniku jest niewystarczająco naładowana i należy ją wymienić natychmiast; w przeciwnym razie nadajnik nie będzie działał normalnie. ②. Wskaźnik poziomu naładowania baterii odbiornika, służący do wskazywania poziomu naładowania baterii w odbiorniku. Kiedy ten wskaźnik zmieni się na „”, bateria w odbiorniku jest niewystarczająco naładowana i należy ją natychmiast wymienić; w przeciwnym razie odbiornik nie będzie działał normalnie. ③. Wyświetlacz, który ma dwa rodzaje zastosowań, jak opisano poniżej: W trybie automatycznym, trybie PINPOINT lub trybie wykrywania napięcia sieciowego, ten obszar wyświetlania pokazuje wartość liczbową intensywności sygnału wykrytego przez odbiornik. Im większa intensywność wykrywanego sygnału, tym wyższa jest wyświetlana wartość liczbowa. W trybie ręcznym lub trybie selektywnym, ten obszar wyświetlania pokazuje aktualny stopień czułości (1 - 8) odbiornika. ④. Wskazuje, że odbiornik znajduje się w trybie PINPOINT. ⑤. Wyświetlanie wykresu łuków. W trybie ręcznym lub trybie selektywnym ten wyświetlacz graficznie pokazuje aktualny stopień czułości odbiornika. Jeden łuk na tym wykresie łukowym reprezentuje jeden stopień czułości. (Na przykład wykres „” oznacza stopień wrażliwości 2, wykres „” oznacza

stopień wrażliwości 3 i tak dalej). Im więcej łuków jest widocznych na tym ekranie, tym wyższy stopień czułości odbiornika i tym wyższa czułość odbiornika.

⑥. Wskazuje, że wbudowany brzęczyk odbiornika jest wyłączony i że odbiornik jest wyciszony. ⑦. Wskazuje, że odbiornik znajduje się w trybie selektywnym. ⑧. Wskazuje, że odbiornik znajduje się w trybie ręcznym. ⑨. Wskazuje, że odbiornik znajduje się w trybie automatycznym. ⑩. Wskazuje, że lampka na odbiorniku jest włączona. ⑪. Wskazuje, że odbiornik znajduje się w trybie wykrywania napięcia sieciowego. ⑫. Wykres słupkowy wskazujący aktualne natężenie sygnału wykrywanego przez odbiornik. Im wyższy słupek, tym wyższa aktualna intensywność sygnału wykrytego przez odbiornik. ⑬. Ikona alarmu, która pojawi się, gdy odbiornik wykryje napięcie sieciowe. ⑭. Wyświetlacz kodu transmisji pokazujący aktualny kod transmisji

nadajnika.

⑮. Wyświetlacz poziomu transmisji pokazujący aktualny poziom transmisji nadajnika.

" LEVEL " oznacza, że aktualny poziom transmisji nadajnika to poziom 1. " LEVEL " oznacza, że aktualny poziom transmisji nadajnika to poziom 2. " LEVEL " oznacza, że aktualny poziom transmisji nadajnika to poziom 3.

INSTRUKCJA PRODUKTU

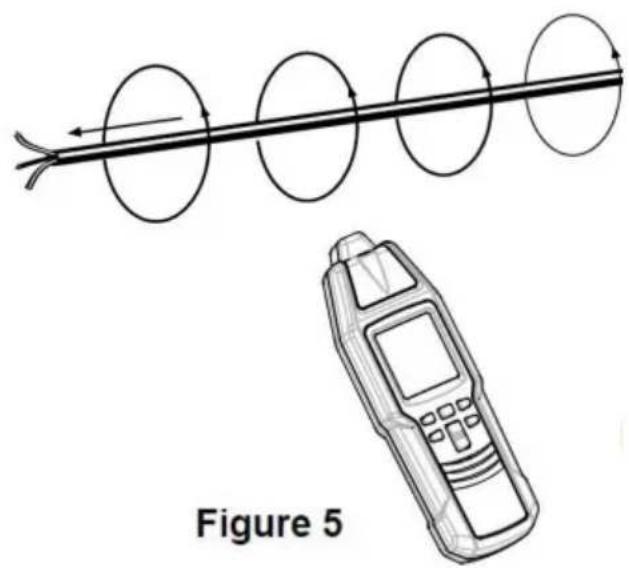

Przyrząd składa się z nadajnika i odbiornika. Nadajnik

generuje sygnał AC o modulowanym prądzie. Płynie prąd sygnału przemiennego przez podłączony przewodnik wytwarzający wokół niego pole elektromagnetyczne

konduktor. To pole elektromagnetyczne indukuje napięcie w cewkach odbiornika. Dla tryb automatyczny i tryb ręczny, odbiornik współpracuje z trzema cewkami i

nie zależy od kierunku odbiornika. Selektywny i zależny od stanowiska

wyszukiwanie odbywa się w trybie selektywnym lub w trybie PINPOINT z aktywnym tylko jednym cewka. Indukowane napięcie jest wzmacniane, dekodowane i przekształcane przez odbiornik, a na koniec wyświetlane na ekranie odbiornika. W przypadku każdego zastosowania upewnij się, że tam jest zamkniętą pętłą dla sygnału płynącego w przewodniku podczas podłączania nadajnik. (patrz rysunek 5)

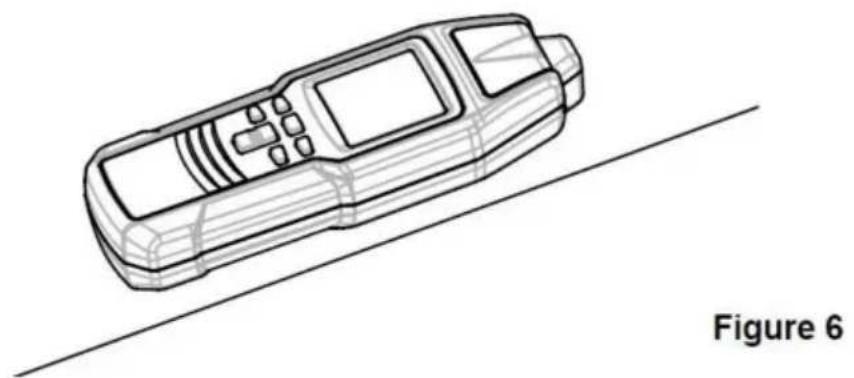

W trybie PINPOINT, gdy oś podłużna odbiornika jest równoległa do przewodu liniowego, do którego jest podłączony nadajnik, a odbiornik znajduje się bezpośrednio nad tym przewodem (patrz rysunek 6), sygnał odbierany przez odbiornik osiąga maksimum. Tryb PINPOINT służy do dokładnego zlokalizowania przewodu liniowego zakopanego pod powierzchnią ściany/ziemi.

W trybie detekcji napięcia sieciowego odbiornik wykrywa częstotliwość 50 Hz - 60 Hz pole elektromagnetyczne w dowolnym kierunku.

LOKALIZATOR W KOMPLETNYCH OBWODACH

Pierwsza możliwość (aplikacja jednobiegunowa)

Podłącz przetwornik tylko do jednego przewodu. Drugi przewodnik to masa. Takie ustawienie powoduje, że prąd sygnałowy przepływa przez przewodnik i jest przesyłany do uziemienia, podobnie jak w przypadku radia i odbiornika. W dalszej części opisaną powyżej operację będziemy nazywać aplikacją jednobiegunową.

Druga możliwość (aplikacja dwubiegunowa)

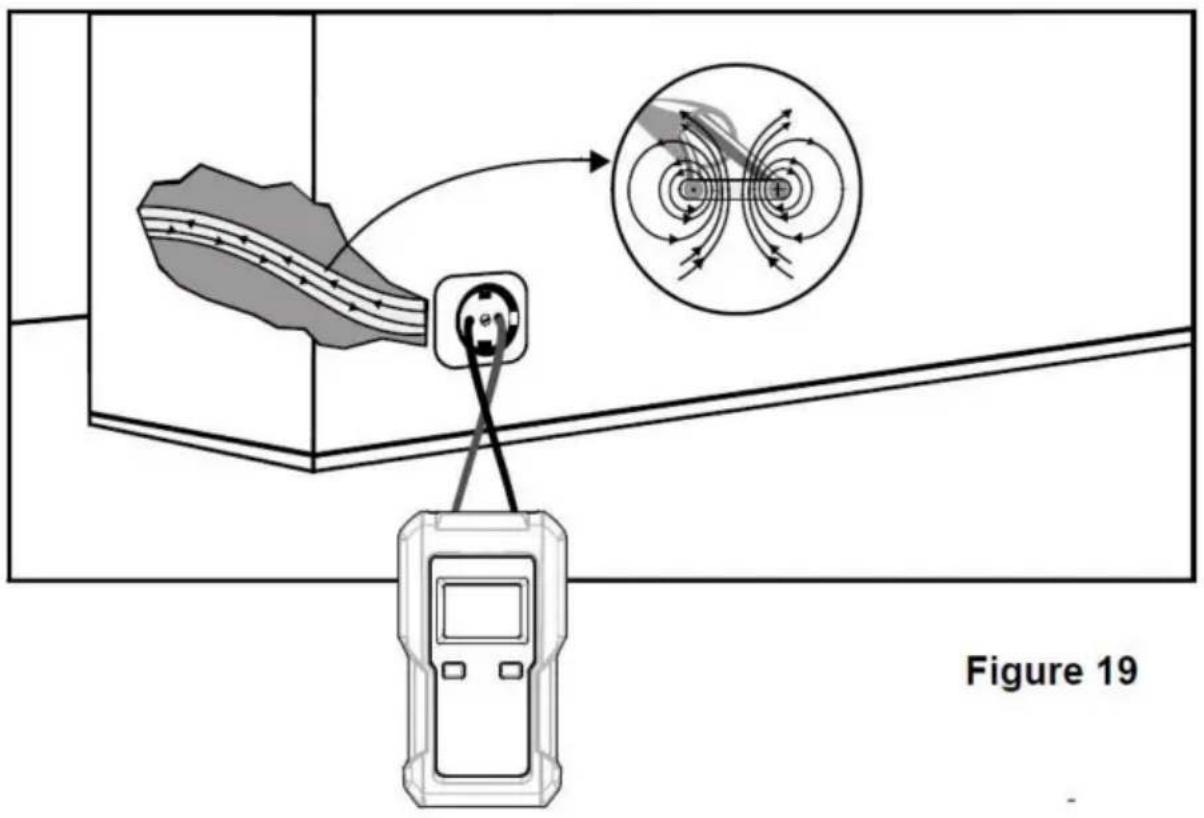

Podłącz nadajnik do sieci. W tym stanie modulowany prąd przepływa przez fazę, a następnie powraca do nadajnika przez przewód neutralny.

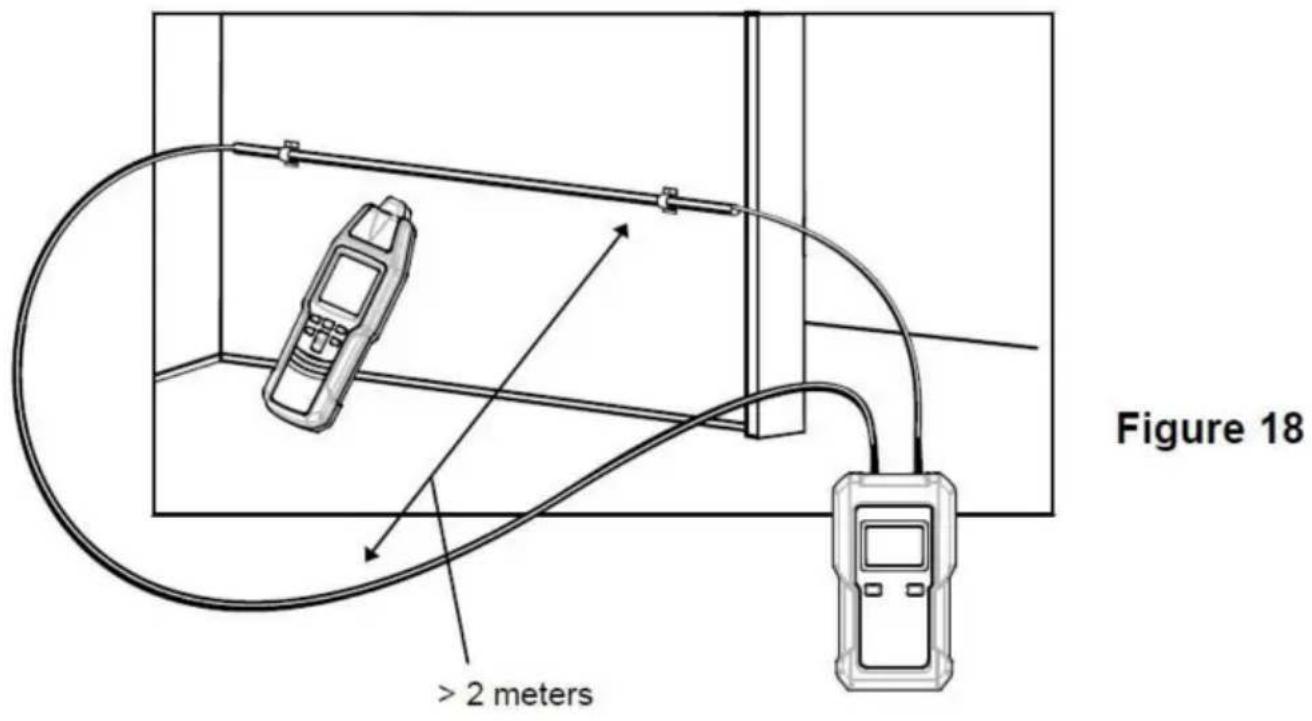

Istnieje inna możliwość dla systemów beznapięciowych, polegająca na podłączeniu przetwornika do dwóch zacisków linii, jednocześnie zwierając pozostałe końca linii. W ten sposób powstaje kompletny obwód. Nadajnik zasilany jest wówczas z wbudowanego akumulatora. W dalszej części tej operacji będziemy nazywać tę operację zastosowaniem dwubiegunowym.

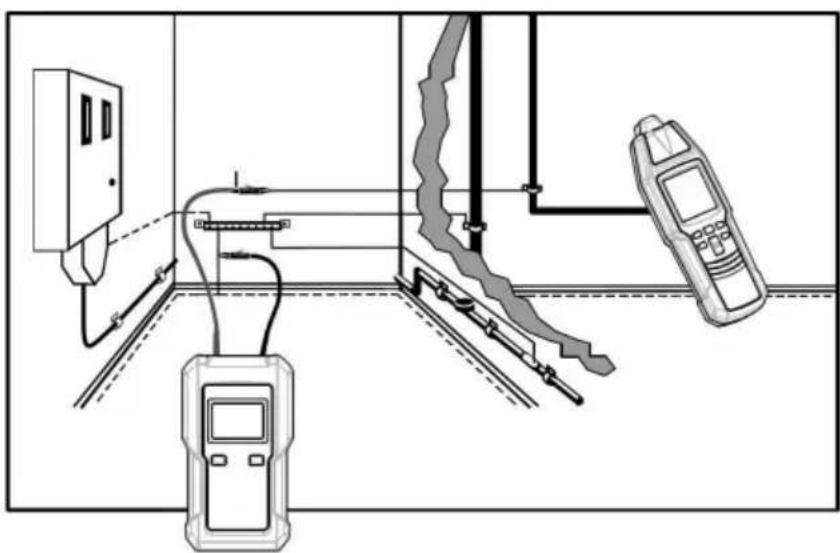

Notatka:

Przyrząd może wykryć lub zlokalizować tylko podłączone linie prawidłowo, zgodnie z opisaną zasadą fizyczną.

W przypadku zastosowania dwubiegunowego tryb PINPOINT odbiornika nie działa. Nie używaj trybu PINPOINT w żadnej aplikacji dwubiegunowej.

WAŻNE ZASTOSOWANIA

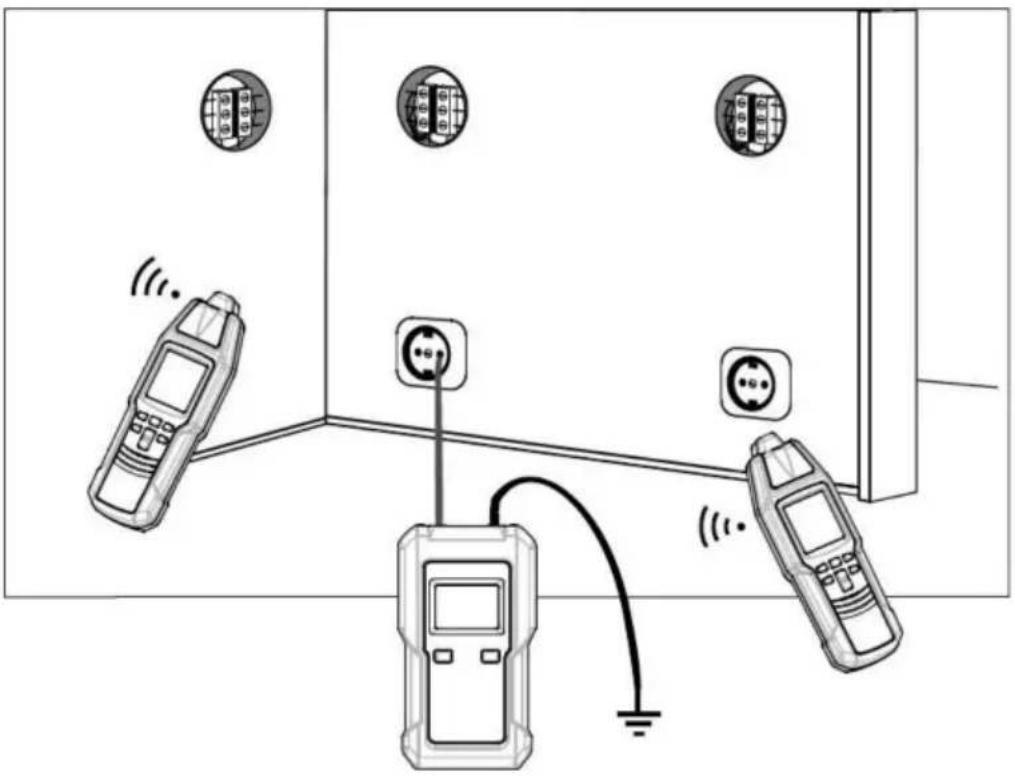

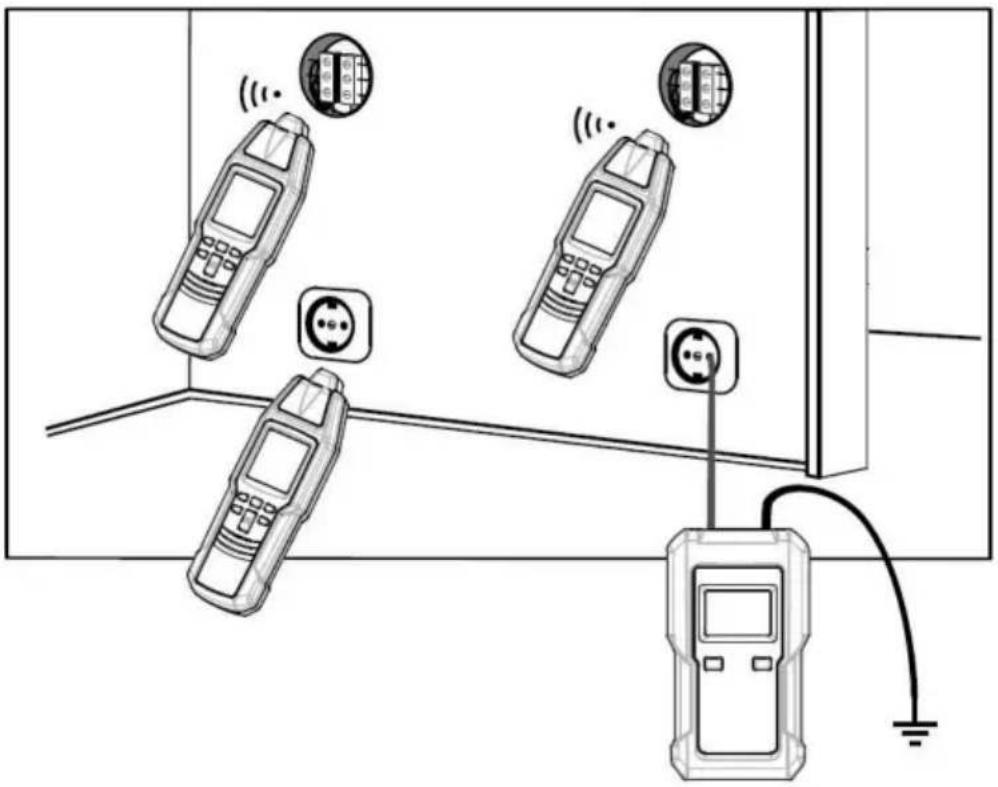

W obwodach otwartych (aplikacja jednobiegunowa) (patrz rysunek 7)

Przerwy w liniach w ścianach i podłogach. Znajdowanie i śledzenie przewodów, gniazd, puszek przyłączeniowych, wyłączników itp. Do instalacji domowych.

Czarny zacisk przetwornika należy podłączyć do odpowiedniego uziemienia. Typowym przykładem jest prawidłowo uziemione gniazdko. Głębokość śledzenia wynosi od 0 do 2 metrów.

Typowym przykładem jest prawidłowo uziemione gniazdko. Głębokość śledzenia wynosi od 0 do 2 metrów.

Uwaga: Głębokość śledzenia zależy od medium i zastosowania.

W kompletnych obwodach (aplikacja dwubiegunowa) (patrz rysunek 8)

W kompletnych obwodach (aplikacja dwubiegunowa) (patrz rysunek 8)

Podczas wykrywania zwarć lub podczas sortowania przewodów, czyli obwodów z napięciem lub bez napięcia. Obwody beznapięciowe są zasilane bezpośrednio z baterii nadajnika. W obwody pod napięciem przetwornik jest zasilany głównie z podłączonego obwodu. Nadajnik jest odporny na napięcie do 600 V AC/DC.

Przykład kompletnego obwodu: Kompletne obwody są odpowiednie do wykrywania przełączników, gniazd itp. w instalacjach pod napięciem.

Głębokość śledzenia wynosi 0 - 0,5 metra. Głębokość śledzenia zależy od medium i zastosowania.

2. Zwiększanie poziomu transmisji z poziomu 1 na poziom 3 za pomocą przycisku „”. zwiększa odległość wykrywania odbiornika około 4-krotnie.
3. Podłączając przetwornik do obwodu pod napięciem należy przestrzegać przepisów lokalnych i krajowych kodeksów bezpieczeństwa. Aby uniknąć porażenia prądem, nie dotykaj żadnym nieosłoniętym przewodnikiem dłoni lub skóry.

Cyfra 8

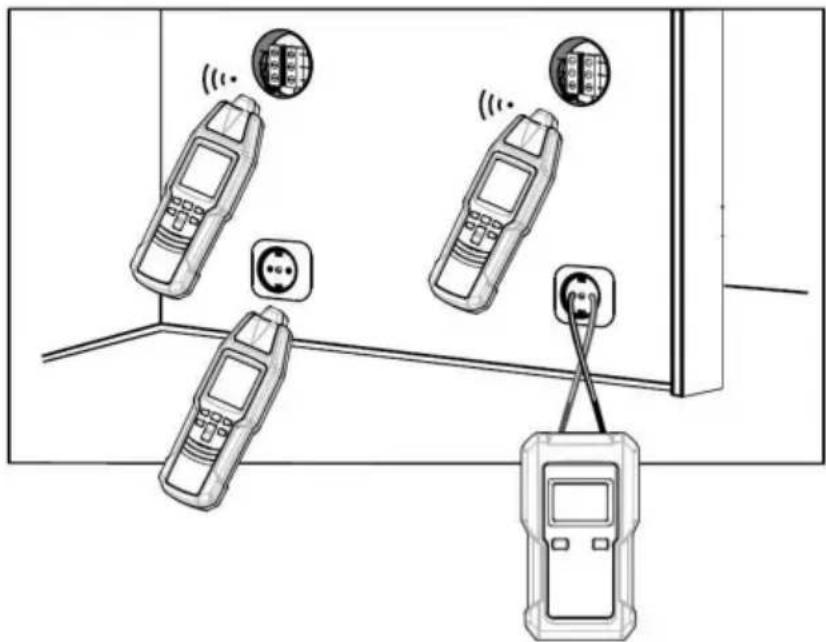

Śledzenie i lokalizacja linii, gniazd, przełączników i skrzyżowań w domowych obwodach instalacyjnych (aplikacja jednobiegunowa)

Wymagania:

Obwód musi być martwy.

Przewód neutralny i uziemienie muszą być w pełni sprawne.

Podłącz nadajnik do fazy i uziemienia zgodnie z rysunkiem 9. Wykonaj ten przykład zgodnie z opisem w przykładzie zastosowania.

W zastosowaniu jednobiegunowym można również śledzić boczne odgałęzienia obwodu.

Jeżeli kabel zasilający doprowadzający sygnał przez nadajnik znajduje się bezpośrednio w równolegle do innych przewodów (np. kanału kablowego) lub jeżeli przewody te są skrzyżowane, sygnał jest również wprowadzany do innych przewodów.

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą przycisku LEVEL / ✱ zwiększa odległość wykrywania odbiornika około 4-krotnie. Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby wyreguluj czułość odbiornika w zależności od aktualnego stanu podczas wykrywania. Maks. głębokość śledzenia: około 2 metrów.

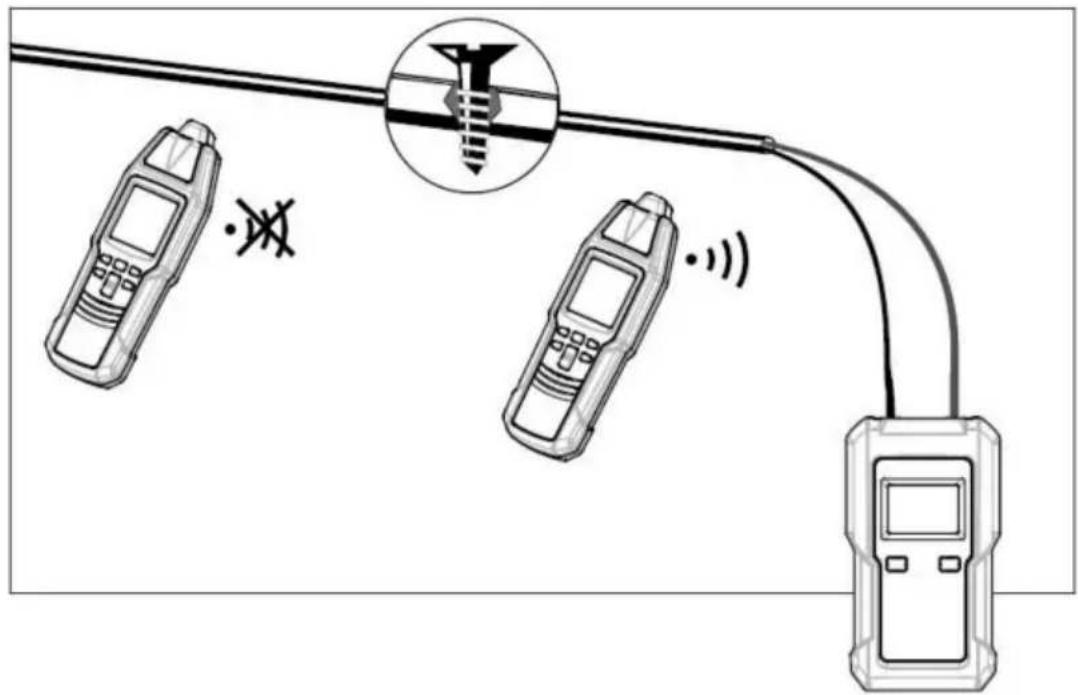

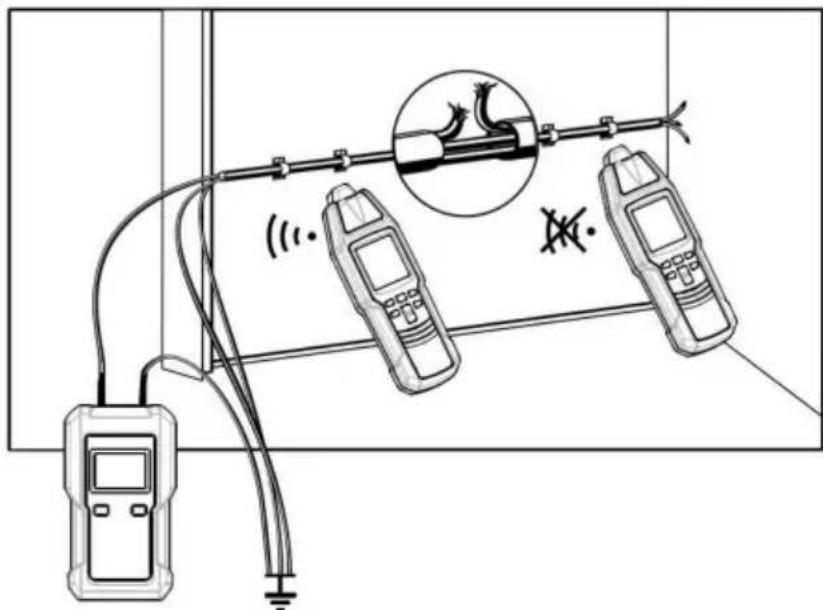

Lokalizacja przerw w linii (aplikacja jednobiegunowa)

Wymagania:

Obwód musi być martwy.

Wszystkie niepotrzebne linie należy podłączyć do pomocniczego uziemienia zgodnie z rysunkiem 10.

Podłącz nadajnik do jednego przewodu i do uziemienia zgodnie z rysunkiem 10. Wykonaj ten przykład zgodnie z opisem w przykładzie zastosowania.

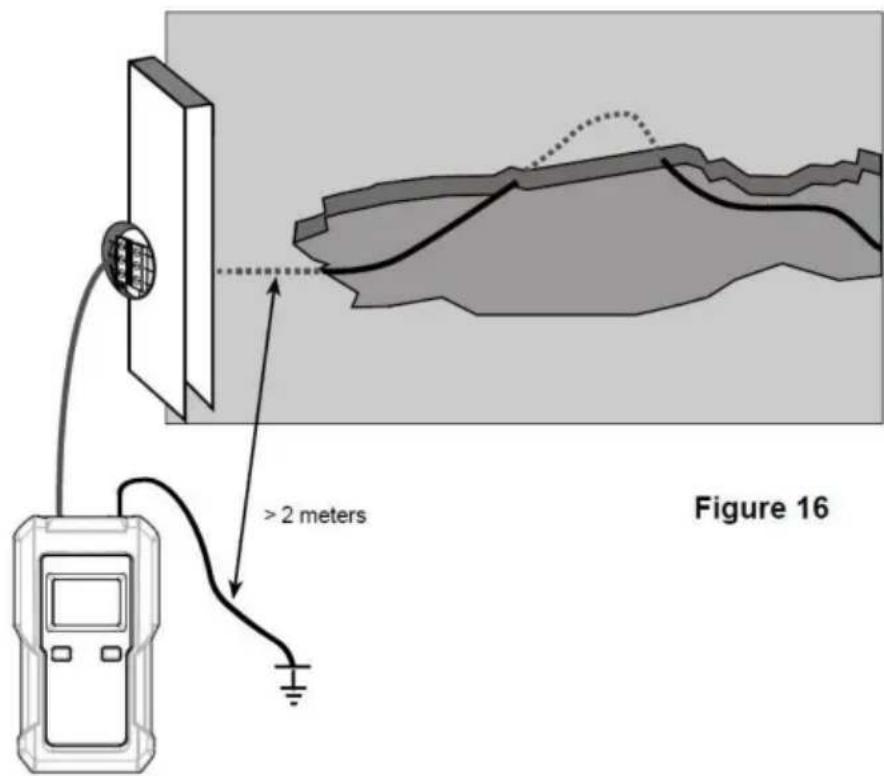

Przerwanie linii w kablu w osłonie z tworzywa sztucznego.

Masa podłączona do przetwornika powinna być uziemiona w sposób prawidłowy: uziemione gniazdko lub odpowiednio uziemiona rura wodna.

Podczas śledzenia przerw w linii w kablu wielożyłowym należy zwrócić uwagę na wszystkie pozostałe przewody w kablu w osłonie z tworzywa sztucznego – należy je uziemić zgodnie z przepisami.

Jest to wymagane, aby uniknąć sprzężenia krzyżowego podawanego sygnału (w wyniku efektu pojemnościowego).

Głębokość śledzenia dla kabli i przewodów z osłoną jest różna, ponieważ poszczególne żyły w kablu płaszczowym są owinięte wokół siebie.

Rezystancja przejściowa przerwania linii musi wynosić > 100 kΩ. Sprawdzenie rezystancji można przeprowadzić za pomocą multimetru.

Systematycznie okrążaj przerwę, zmieniając czułość odbiornika. W ten sposób przerwanie linii może być zlokalizowane na końcu.

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą przycisku zwiększa odległość wykrywania odbiornika około 4-krotnie.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. Jeśli to konieczne, wyreguluj czułość odbiornika w zależności od aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów.

Precyzyjne lokalizowanie przerw w linii za pomocą dwóch nadajników (aplikacja jednobiegunowa)

Podczas lokalizowania przerwy w linii przy użyciu jednego nadajnika do zasilania z jednego końca przewodu, miejsce przerwania linii może nie być dokładnie zlokalizowane w przypadku złego stanu spowodowanego zakłóceniem pola. Tej wady można łatwo uniknąć, stosując dwa nadajniki (po jednym na każdym końcu) do wykrywania przerw w linii. W tym przypadku każdy z nadajników jest ustawiony na inny kod transmisji (np. jeden nadajnik jest ustawiony na kod „1”, a drugi na kod „6”).

Twój instrument zawiera tylko jeden nadajnik. Jeśli potrzebujesz drugiego nadajnika, możesz osobno zamówić jeden lub więcej nadajników w naszej firmie.

Jeżeli nadajniki są podłączone zgodnie z rysunkiem 11, odbiornik wyświetli kod transmisji „1” po lewej stronie przerwy w linii. Jeśli przesuniesz się dalej niż przerwa, w prawo, odbiornik wyświetli kod transmisji „6”. Jeśli sonda odbiornika znajduje się bezpośrednio nad przerwą w linii, nie jest wyświetlany żaden kod transmisji, ze względu na nakładanie się sygnałów obu nadajników. Przerwa w linii jest zlokalizowana pomiędzy wyświetlanymi kodami „1” i „6”.

Wymagania:

Obwód musi być martwy.

Wszystkie linie, które nie będą używane, muszą być podłączone do uziemienia pomocniczego, jak pokazano na rysunku.

1. Połącz dwa nadajniki, jak pokazano na rysunku 11. Postępuj

zgodnie z opisem w przykładzie zastosowania.

Masa podłączona do nadajnika i do nieużywanych przewodów może być uziemieniem pomocniczym, stykiem uziemienia prawidłowo uziemionego gniazdka lub prawidłowo uziemioną rurą wodną.

Podczas wykonywania przerw w linii na wielożyłowym kablu ekranowanym należy upewnić się, że wszystkie nieużywane żyły są prawidłowo uziemione. Jest to wymagane, aby uniknąć zakłóceń indukcyjnych (przez sprzężenie pojemnościowe).

Głębokość lokalizacji ekranowanych przewodów i kabli jest różna, ponieważ poszczególne przewody w ekranie są skręcone.

Rezystancja przejściowa przerwania linii musi wynosić > 100 kΩ. Sprawdzenie rezystancji można przeprowadzić za pomocą multimetru.

Systematycznie okrążaj przerwanie linii, zmieniając czułość odbiornika.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą przycisku zwiększa odległość wykrywania odbiornika około 4-krotnie.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. Jeśli to konieczne, wyreguluj czułość odbiornika w zależności od aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów

Ostrzeżenie: Należy przestrzegać lokalnych i krajowych przepisów bezpieczeństwa. Aby uniknąć porażenia prądem, nie dotykaj gołym przewodnikiem ręką lub skórą.

Patrz Rysunek 12, podłącz czerwony i czarny zacisk nadajnika do żądanego gniazdka ściennego pod napięciem, upewnij się, że czerwony zacisk nadajnika jest podłączony do zacisku fazowego gniazdka, a czarny zacisk nadajnika do zacisku neutralnego gniazda.

Przetwornik wyświetla wartość napięcia na gniazdku. Ustaw poziom transmisji nadajnika na poziom 1, nadajnik wyświetli „” jako wskazówkę.

Przejdź do skrzynki panelu wyłącznika, umieść płaską górę sondy odbiornika bezpośrednio na wyłączniku lub bezpieczniku (patrz Rysunek 12).

Trzymaj odbiornik tak, aby był ustawiony prostopadle do wyłączników lub bezpieczników

pokazane. Powoli przesuwaj odbiornik w górę i w dół nad rzędami wyłączników lub bezpieczników. Podczas tego procesu, jeśli dwa lub więcej wyłączników automatycznych (lub bezpieczników) spowodowało, że odbiornik dał sygnał, zmniejsz czułość odbiornika, a następnie powoli przeskanuj raz wszystkie wyłączniki lub bezpieczniki.

Gdy znajdziesz jedyny wyłącznik lub bezpiecznik, przy którym odbiornik daje sygnał, wyłącz wyłącznik (lub wyjmij bezpiecznik). Jeśli odbiornik przestanie podawać sygnały dźwiękowe i wizualne, a nadajnik wyświetli „” zamiast odczytu napięcia, wyłącznikiem (lub bezpiecznikiem) jest wyłącznik (lub bezpiecznik) zasilający gniazdko. Jeśli przetwornik nadal wyświetla odczyt napięcia, oznacza to, że wyłącznik (lub bezpiecznik) nie jest wyłącznikiem (lub bezpiecznikiem) zasilającym gniazdko.

Wykrycie lub przypisanie wyłącznika lub bezpiecznika w dużym stopniu zależy od okablowania wykonanego w ramach dystrybucji. Aby uzyskać możliwie dokładny wynik, należy zdjąć pokrywę i prześledzić przewód zasilający bezpiecznik.

Notatka:

Jeśli skrzynka panelu wyłącznika znajduje się niedaleko nadajnika, poziom transmisji nadajnika należy ustawić na poziom 1. Jeżeli skrzynka panelu wyłącznika znajduje się zbyt daleko od przetwornika, niemożliwe jest wykrycie i zlokalizowanie, powinieneś odpowiednio zwiększyć poziom transmisji nadajnika zgodnie z rzeczywistym stanem.

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą przycisku „LEVEL / ✉️” zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Konfiguracja odbiornika: tryb selektywny, minimalna czułość. Wyłączniki bezpieczeństwa różnych producentów mają różne instalacje pozycji cewek magnetycznych. Jeśli nie można wykryć żadnego wyraźnego sygnału przez odbiornika, zaleca się obrót w prawo lub w lewo odbiornika pod kątem 90 stopni.

Aby uniknąć porażenia prądem, nie dotykaj ręką żadnego gołego przewodnika lub skóry.

Wykrywanie błędów w elektrycznym ogrzewaniu podłogowym (aplikacja jednobiegunowa)

Wymagania:

Obwód musi być martwy. Do

tego zastosowania wymagany jest drugi nadajnik. Podłącz nadajniki jak pokazano na rysunku 13. Wykonaj ten przykład zgodnie z opisem w przykładzie zastosowania.

Jeśli nad przewodami grzejnymi znajduje się mata ekranująca lub przewody ekranujące, nie może istnieć połączenie z masą. W razie potrzeby oddziel osłonę od uziemienia i pamiętaj o przywróceniu uziemienia po zakończeniu wykrywania.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą "LEVEL / ✉️ Przycisk " zwiększa odległość wykrywania odbiornika przez współczynnik około 4.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby dostosuj czułość odbiornika do aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów

Lokalizacja zwarć w przewodach (aplikacja dwubiegunowa)

Wymagania:

Wszystkie obwody w kablu muszą być wyłączone.

Podłącz przetwornik zgodnie z rysunkiem 14. Wykonaj ten przykład zgodnie z opisem w przykładzie zastosowania.

Należy pamiętać, że głębokość śledzenia dla kabli i przewodów z osłoną wynosi różnią się, ponieważ poszczególne żyły w kablu płaszczowym są skręcone wokół siebie.

Zwykle zwarcie można prawidłowo wykryć tylko wtedy, gdy: rezystancja zwarciowa jest mniejsza niż 20 Ohm. Weryfikacja

rezystancję zwarciową można zmierzyć za pomocą multimetru. Jeśli rezystancja zwarciowa jest większa niż 20 omów, możesz spróbować eksperymentu w celu wykrycia miejsca błędu za pomocą metody wykrywania przerwania linii.

Systematycznie okrążaj przerwanie, zmieniając czułość odbiornika.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą

przycisku LEVEL /- zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby dostosuj czułość odbiornika do aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 0,5 metra

Śledzenie zainstalowanych rur wodociągowych i grzewczych (aplikacja jednobiegunowa)

Wymagania:

Przewód, który ma zostać zlokalizowany, musi być oddzielony od przewodu ekwipotencjalnego wiązania. (Pamiętaj, kiedy skończysz śledzenie rur wodociągowych lub grzewczych, aby przywrócić połączenie linii, które rozłączyłeś.)

Podłącz nadajnik zgodnie z rysunkiem 15. Ze względów bezpieczeństwa instalacja elektryczna nie może być pod napięciem!

Podłącz czarny zacisk nadajnika do zacisku uziemiającego do prawidłowo uziemionego gniazdka i podłącz czerwony zacisk przewodu nadajnika do przewodu, który ma być śledzony lub zlokalizowany. Teraz linia zasilająca może być prześledzona.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą

przycisku LEVEL / ✉️ zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby dostosuj czułość odbiornika do aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów.

Śledzenie przewodów zakopanych w ziemi (zastosowanie jednobiegunowe)

Podłączenie realizujemy zgodnie z rysunkiem 16.

Ostrzeżenie: Upewnij się, że obwód prądowy nie jest pod napięciem.

Uwaga: Upewnij się, że odległość między połączeniem z ziemią a wykrywanym przewodnikiem jest duża. Jeżeli odległość jest

zbyt mała, nie można jednoznacznie przypisać odbieranego sygnału do jednego

konduktora. (Patrz rysunek 16.)

Maks. głębokość śledzenia wynosi około 2 metrów. Głębokość śledzenia w dużym stopniu zależy od właściwości gleby i ustawień instrumentu.

Ustaw odbiornik w tryb automatyczny. Teraz wyszukaj lub prześledź przewodnik na podstawie wyświetlanego natężenia sygnału. Podczas powolnego okrążania odbiornika po przeszukiwanym przewodzie wyświetlane wartości znacznie się zmieniają. Wyświetlanie maksymalnego natężenia sygnału odbywa się bezpośrednio przez przewód. Poziom natężenia sygnału maleje wraz ze wzrostem odległości doprowadzanego sygnału (nadajnika).

Lokalizowanie kompletnego okablowania domu (aplikacja jednobiegunowa)

Praktyczny przykład zastosowania.

Aby określić wszystkie linie elektryczne domu w ramach jednego działania procesu, wykonaj następujące czynności:

Usuń mostek w głównej dystrybucji pomiędzy „PE” i „N”.

Ostrzeżenie: Ze względów bezpieczeństwa system nie może być pod napięciem!

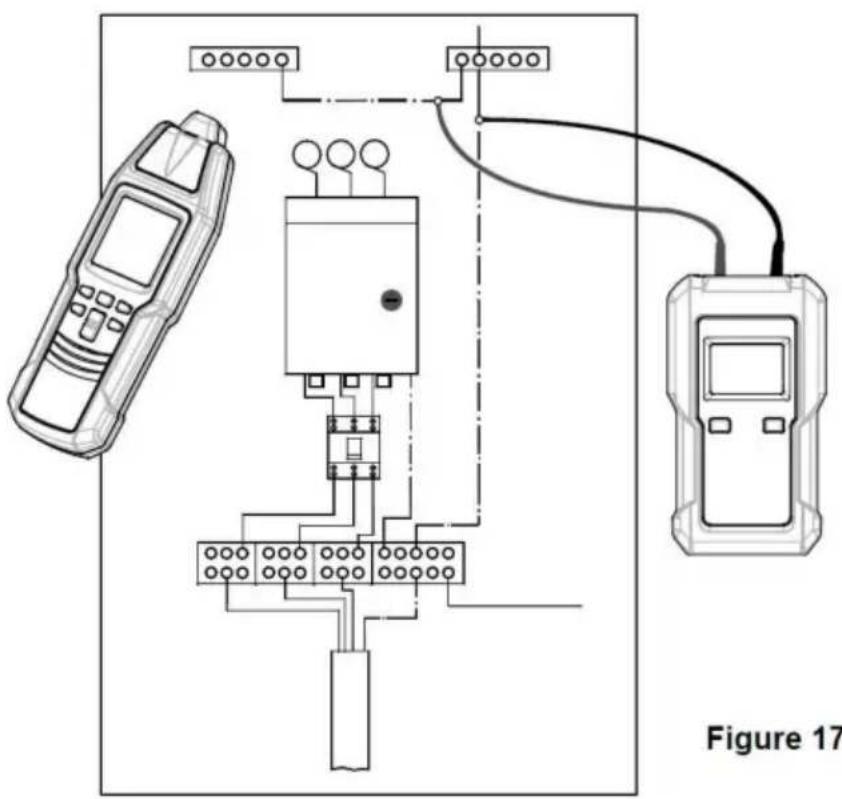

Podłącz nadajnik do systemu zgodnie z rysunkiem 17.

Teraz można podążać za przewodem neutralnym obecnym w systemie.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą

przycisku LEVEL / ✉️ zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby dostosuj czułość odbiornika do aktualnego stanu podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów

Śledzenie linii o większej głębokości lokalizacji (aplikacja dwubiegunowa)

Jeśli aplikacja dwubiegunowa jest wykonywana na kablach wielożyłowych (np. NYM 3 x 1,5 mm2), głębokość lokalizacji jest znacznie ograniczona. To dlatego, że linie przesyłowe i powrotne są zainstalowane bardzo blisko siebie. W efekcie następuje silne zniekształcenie pola magnetycznego. Pole elektromagnetyczne może nie rozwijać się w wąskim gardle. To ograniczenie może być łatwo wyeliminowane w przypadku zastosowania oddzielnego przewodu jako przewodu powrotnego. Ten oddzielny przewodnik pozwala na większe rozproszenie pola elektromagnetycznego. Jako oddzielny powrót można zastosować dowolny przewód lub szpulę kablową.

Podczas śledzenia przewodów należy zwrócić uwagę, aby odległość pomiędzy linią zasilającą a linią powrotną była większa niż głębokość lokalizacji. W praktyce wynosi to ok. 2,0 metry.

W przypadku tego zastosowania wilgotne ściany, tynk itp. mają tylko niewielki wpływ na głębokość lokalizacji.

Wymagania:

Obwód prądowy nie może być pod napięciem.

Podłączyć przetwornik zgodnie z rysunkiem 18. Odległość pomiędzy przewodem zasilającym a przewodem powrotnym musi wynosić

co najmniej 2,0 do 2,5 metra lub więcej.

Postępuj zgodnie z opisem w przykładzie zastosowania.

Notatka:

Zwiększenie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą

przycisku LEVEL / ✉️ zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Konfiguracja odbiornika: tryb ręczny, minimalna czułość. W razie potrzeby dostosuj czułość odbiornika do aktualnego stanu

podczas wykrywania.

Maks. głębokość śledzenia: około 2 metrów

Zasięg zostanie poprawiony podczas poszukiwania napięcia

Jeśli przetwornik jest podłączony do linii pod napięciem i do linii neutralnej, sygnał jest prowadzony dwoma równoległymi liniami (patrz rysunek 19).

Skręcenie linii może czasami powodować anulowanie sygnałów nawzajem. W tym przypadku maksymalny efektywny promień wykrywania odbiornika znajduje się tylko około 0,5 metra.

Aby wyeliminować efekt pokazany na rysunku 19, należy wykonać połączenie jak na rysunku 20. Na tym rysunku zastosowano oddzielny kabel jako linię powrotną, co może zwiększyć efektywny promień wykrywania odbiornika do około 2,5 metra lub więcej. Większą odległość linii powrotnej można zapewnić poprzez szpulę kablową.

Zwróć uwagę na odległość pomiędzy odbiornikiem a linią, która ma być sprawdzona, aby można było wyraźnie określić linię zgodnie z sygnalizacją odbiornika.

Należy przestrzegać odpowiednich krajowych i lokalnych przepisów bezpieczeństwa oraz przepisów przy wykonywaniu połączeń w obwodach pod napięciem.

Notatka:

Zwiększanie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą przycisku LEVEL /● zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Sortowanie lub określanie już zainstalowanych przewodów (zastosowanie dwubiegunowe)

Wymagania:

Wszystkie obwody w kablu nie mogą być pod napięciem.

Zaciski przewodów muszą być skręcone i połączone elektrycznie między sobą.

Potrzebujesz kilku nadajników z różnymi kodami transmisji.

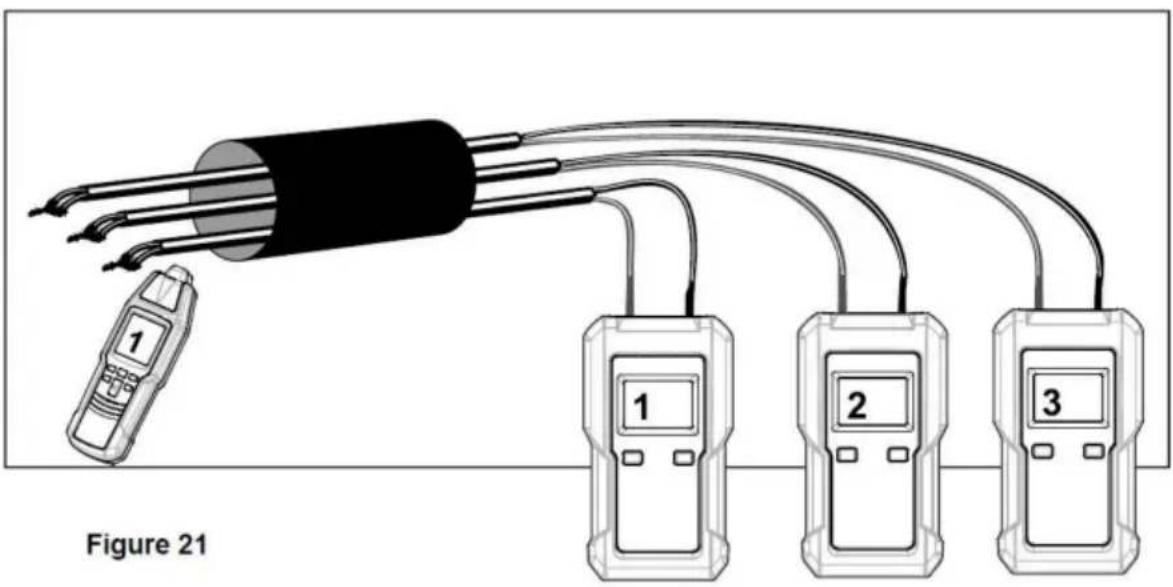

Podłącz nadajnik zgodnie z rysunkiem 21. Wykonaj ten przykład zgodnie z opisem w przykładzie zastosowania.

W tym przykładzie zastosowania należy zauważyć, że pozbawiony izolacji przewód zaciski są ze sobą skręcone. Połączenie elektryczne pomiędzy odizolowane zaciski przewodów muszą być dobre.

Jeśli masz tylko jeden nadajnik, sortowanie kabli w osłonie można to zrobić poprzez sekwencyjne ponowne podłączenie nadajnika.

Notatka:

Zwiększanie poziomu transmisji z poziomu 1 do poziomu 3 za pomocą " LEVEL / ✉️ Przycisk " zwiększa odległość wykrywania odbiornika o współczynnik około 4.

Bezdotykowa detekcja napięcia sieciowego

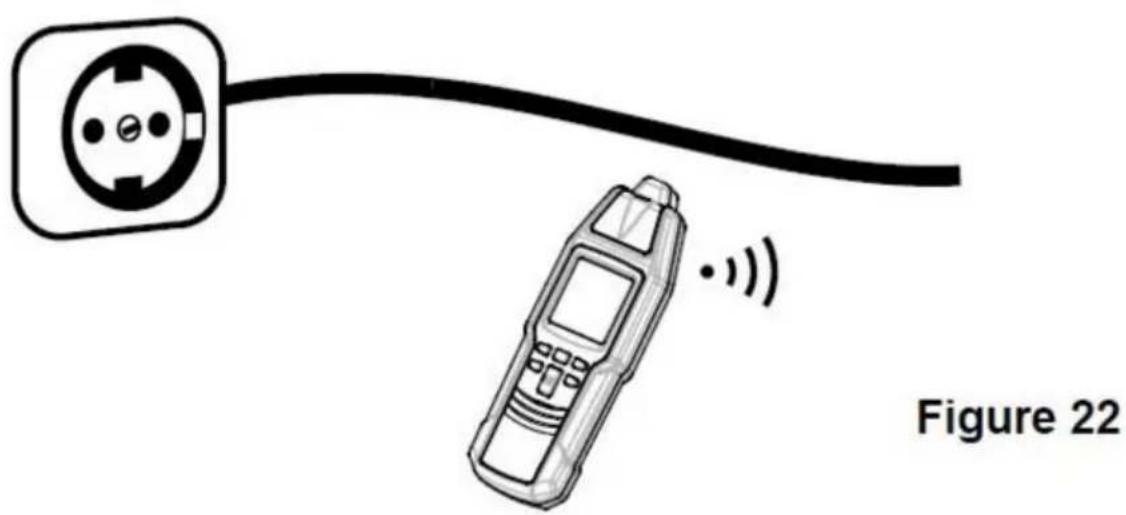

Badanie przeprowadza się zgodnie z rysunkiem 22. W tym celu aplikacji, nie jest wymagany żaden nadajnik.

Wybierz tryb wykrywania napięcia sieciowego przy włączonym przycisku „ NCV ”. odbiornik. ( Po wybraniu trybu wykrywania napięcia sieciowego, odbiornik wyświetla symbol „ NCV ” jako wskaźnik.) Przesuń sondę odbiornika blisko testowanego kabla i obserwuj odbiornik aby zobaczyć, gdzie daje wskazanie sygnału.

Wykres słupkowy wskazujący intensywność sygnału i sygnał częstotliwość dźwięku zależy od poziomu napięcia przewodnika badana odległość pomiędzy odbiornikiem a przewodem pod napięciem, izolacja przewodnika itp.

Im wyższa częstotliwość sygnału dźwiękowego odbiornika, tym wyższe napięcie lub mniejsza odległość od przewodnika.

Ostrzeżenie:

Intensywność sygnału wskazywana przez odbiornik niekoniecznie wskazuje poziom i rodzaj napięcia badanego przewodu.

Wartość napięcia może określić wyłącznie specjalista za pomocą narzędzia pomiarowego, takiego jak multimetr.

Na wskazanie sygnału odbiornika ma wpływ odległość pomiędzy sondą odbiornika a badanym przewodnikiem, napięcie przewodnika, izolacja przewodnika itp. Przewodnik testowany może być pod napięciem nawet jeśli odbiornik nie daje żadnego wskazania sygnału. Aby uniknąć porażenia prądem i obrażeń ciała, nie dotykaj dowolnego przewodnika ręką lub

skórą. Przed i po każdym użyciu sprawdź działanie odbiornika poprzez wykrywanie znanego gniazdka elektrycznego pod napięciem. Nie używaj odbiornika, jeśli działa nieprawidłowo lub jest uszkodzony.

Aby uniknąć zakłóceń, nie używaj odbiornika w miejscach o silnym środowiskowym polu elektromagnetycznym; w przeciwnym razie wynik testu może być błędny.

Ustawianie kodu transmisji nadajnika

Upewnij się, że nadajnik jest wyłączony. Na

nadajniku naciśnij i przytrzymaj przycisk „przytrzymując”, przycisk „ podczas gdy zwolnij wszystkie LEVEL / -Przycisk ". Gdy nadajnik się obróci

przyciski. Naciśnij krótko przycisk

LEVEL / -", aż do żądanej transmisji

kod pojawi się na wyświetlaczu nadajnika.

Aby wyjść z trybu ustawiania kodu transmisji, naciśnij i przytrzymaj

" przez około 1 sek. Nadajnik wyłącza się.

Korzystanie z funkcji oświetlenia odbiornika

Upewnij się, że odbiornik jest włączony, a następnie krótko naciśnij przycisk, aby włączyć lub wyłączyć podświetlenie odbiornika. Podświetlenie zgaśnie automatycznie po około 60 sekundach.

KONSERWACJA

Ostrzeżenie

Okresowo przecieraj obudowę wilgotną szmatką. Nie używaj materiałów ściernych ani rozpuszczalników.

Ogólne utrzymanie:

Z wyjątkiem wymiany baterii i bezpiecznika, nigdy nie próbuj naprawiać ani serwisować instrumentu.

Kiedy instrument nie jest używany, przechowuj go w suchym miejscu. Nie przechowuj go w środowisku o intensywnym polu elektromagnetycznym.

Jeśli przyrząd ulegnie awarii, sprawdź i wymień (w razie potrzeby) baterie i bezpiecznik oraz/lub zapoznaj się z niniejszą instrukcją, aby sprawdzić prawidłowe działanie.

WYMIANA BATERII

Wymiana baterii w nadajniku:

Gdy na wyświetlaczu nadajnika pojawi się wskaźnik poziomu baterii

lub gdy na wyświetlaczu odbiornika pojawi się „”, oznacza to, że bateria w nadajniku nie jest wystarczająco naładowana i należy ją natychmiast wymienić; w przeciwnym razie nadajnik nie będzie działał normalnie lub wynik pomiaru/detekcji może być błędny.

Aby wymienić baterię, należy wyłączyć nadajnik, a następnie odłączyć przewód nadajnika od dowolnego kabla/przewodu i obwodu. Wykręć śrubę na pokrywie baterii nadajnika, a następnie zdejmij pokrywę baterii. Wymień starą baterię na nową tego samego typu, upewnij się, że połączenia polaryzacji są prawidłowe. Załóż ponownie pokrywę baterii i dokręć śrubę.

Ostrzeżenie

Aby uniknąć porażenia prądem, należy wyłączyć nadajnik, a następnie odłączyć nadajnik od dowolnego kabla/przewodu i obwodu przed otwarciem pokrywy baterii lub obudowy nadajnika.

Wymiana baterii w odbiorniku:

Gdy na wyświetlaczu odbiornika pojawi się wskaźnik niskiego poziomu naładowania baterii, oznacza to, że poziom naładowania baterii w odbiorniku jest niewystarczający i należy go natychmiast wymienić; w przeciwnym razie odbiornik nie będzie działał normalnie lub wynik wykrywania może być błędny.

Aby wymienić baterię, należy najpierw wyłączyć odbiornik. Wykręć śrubę pokrywy baterii odbiornika, a następnie zdejmij pokrywę baterii. Wymień starą baterię na nową tego samego typu, upewnij się, czy połączenia polaryzacji są prawidłowe. Załóż ponownie pokrywę baterii i dokręć śrubę.

WYMIANA BEZPIECZNIKA W NADAJNIKU

Bezpiecznik w nadajniku zabezpiecza przetwornik przed przeciążeniem lub wadliwą manipulacją.

Jeśli sygnał wyjściowy generowany przez nadajnik jest słaby i nie może wzrosnąć do normalnego poziomu, przyczyną może być uszkodzony bezpiecznik w nadajniku.

Aby sprawdzić, czy bezpiecznik nie jest uszkodzony, należy zastosować się do poniższej procedury: Odłącz nadajnik od wszystkich podłączonych kabli/przewodów.

Włącz nadajnik, a następnie ustaw poziom transmisji na poziom 1.

"YI" pojawi się na wyświetlaczu nadajnika. Podłącz jeden koniec przewodu pomiarowego do czerwonego zacisku przetwornika.

Włącz odbiornik. Odbiornik domyślnie pracuje w trybie automatycznym, a na wyświetlaczu odbiornika pojawi się symbol „AUTO” w postaci wskaźnika.

Umieść nadajnik i odbiornik na drewnianym biurku (lub np. biurku niemetalowym). Przesuń sondę odbiornika blisko przewodu pomiarowego podłączonego do czerwonego zacisku nadajnika i wyreguluj pozycję odbiornika, aż odbiornik wyświetli odczyt, który wynosi około 700. Od tej chwili nie ruszaj odbiornikiem, postępuj zgodnie z procedurą i zanotuj ten odczyt. Nie przesuwaj nadajnika. Podłącz nieużywany koniec przewodu pomiarowego do czarnego zacisku nadajnika.

Jeśli bezpiecznik w nadajniku jest dobry, odczyt na odbiorniku

wyświetlacz będzie mniej więcej dwukrotnie większy.

W razie potrzeby wykonaj następujące czynności, aby wymienić bezpiecznik:

Wyłącz nadajnik. Odłącz nadajnik od dowolnego kabla/przewodu i obwodu.

Następnie odkręć śrubę z pokrywy baterii nadajnika, zdejmij pokrywę baterii, a następnie wyjmij baterię. Odkręć śruby z tylnej pokrywy nadajnika, a następnie

zdejmij tylną pokrywę. Wymień uszkodzony bezpiecznik na nowy o tych samych parametrach. Zamontuj ponownie tylną pokrywę i jej śruby. Następnie ponownie prawidłowo zainstaluj baterię, pokrywę baterii i śrubę.

W przetworniku zastosowano jeden bezpiecznik o parametrach: 500mA/600V, SZYBKI, ∅6,35X32mm.

KALIBRACJA INSTRUMENTU

Aby zapewnić dokładność pomiaru, przyrząd musi być okresowo kalibrowany przez naszą firmę. Zalecany odstęp między kalibracjami wynosi jeden rok.

Jeśli przyrząd jest używany bardzo często lub w trudnych warunkach, zalecamy krótsze odstępy czasu. Jeżeli przyrząd jest używany tylko kilka razy, okres między kalibracjami można wydłużyć do 3 lat.

TRANSPORT I MAGAZYNOWANIE

Prosimy zachować oryginalne opakowanie do późniejszego transportu, np. do kalibracji. Wszelkie szkody transportowe spowodowane wadliwym opakowaniem nie podlegają roszczeniom gwarancyjnym.

Aby uniknąć uszkodzeń spowodowanych wyciekiem baterii, należy wyjąć baterie z instrumentu, jeśli nie będzie on używany przez dłuższy czas.

Gdy przyrząd nie jest używany, należy go przechowywać w suchym miejscu, bez silnego pola elektromagnetycznego.

DANE TECHNICZNE

Nadajnik:

Sygnał wyjściowy: 125 kHz

Zakres pomiaru napięcia zewnętrznego: 12 V DC 600 V DC lub 12 V AC 600 V AC przy 50 Hz

Wyświetlacz: LCD

Kategoria pomiaru: CAT III 600V

Stopień zanieczyszczenia: 2

Bateria: bateria 9V, 6F22 lub odpowiednik, 1 sztuka

Środowisko pracy: Temperatura: 0

°C do 40 °C

Wilgotność względna: < 75%

Środowisko przechowywania: Temperatura: -20 do 60

°C

Wilgotność względna: < 85%

Stopień IP: IP20

Wysokość robocza: 0 do 2000 metrów

Rozmiar: 133 mm x 76 mm x 32 mm

Waga: około 207g (łącznie z baterią)

Odbiorca:

Głębokość śledzenia: Głębokość śledzenia zależy od medium i zastosowania.

Tryb lokalizatora kabli: ok. 0 do 2 metrów (aplikacja jednobiegunowa)

Około. 0 do 0,5 metra (w zastosowaniu dwubiegunowym) lub 0 do 2,5

metra (tylko w przypadku zastosowania oddzielnego przewodu

powrotnego w przypadku zastosowania dwubiegunowego)

Uwaga: Odległość pomiędzy nadajnikiem a odbiornikiem musi

wynosić 2 m. W zastosowaniach dwubiegunowych

nie należy używać trybu PINPOINT.

Bezdotykowy zakres wykrywania napięcia prądu przemiennego: 90 V AC 264 V AC, przy 50 Hz 60 Hz

Wyświetlacz: LCD

Bateria: bateria 9V, 6F22 lub odpowiednik, 1 sztuka

Środowisko pracy: Temperatura: 0 °C do 40 °C

Wilgotność względna: < 75%

Środowisko przechowywania: Temperatura: -20 °C do 60 °C

Wilgotność względna: < 85%

Stopień IP: IP20

Wysokość robocza: 0 do 2000 metrów

Rozmiar: 186 mm x 60 mm x 35 mm

Waga: około 234g (łącznie z baterią)

ZAŁĄCZNIK: MONTAŻ PRZEWODU TESTOWEGO

Przed użyciem dostarczonych przewodów pomiarowych bez sondy należy podłączyć je do zacisków krokodylkowych w następujący sposób:

Zdejmij dwie nakładki ochronne z obu końców każdego przewodu pomiarowego. Patrz rysunek 23, włóż określony koniec każdego przewodu pomiarowego do odpowiedniego zacisku krokodylkowego aż do końca.

Niniejsza instrukcja może ulec zmianie bez powiadomienia.

Nasza firma nie będzie ponosiła innej odpowiedzialności za jakiekolwiek straty. Zawartość tej instrukcji nie może być powodem do korzystania z instrumentu do wszelkich zastosowań specjalnych.

Lista akcesoriów

1. Przewody

pomiarowe *1 2.

Sondy pomiarowe *2 3.

Sprawdź zaciski *2 4. Pręt uziemiający

w kształcie litery L *1

1. Torba do przechowywania

6. Instrukcja obsługi 7.

Bateria litowa 9 V 8.

Śrubokręt krzyżakowy 9. Kabel do ładowania USB

Nowa Południowa Walia 2122, Australia

Import do USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

REPREZENT KE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

REPUBLIKA

Wielkiej Brytanii

Pooledas Group Ltd

Jednostka 5 Albert Edward House, The

Pawilony Preston, Wielka Brytania

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji
