TS552 - Mätningsutrustning Vevor - Gratis bruksanvisning och manual

Produkttyp	Kabellokaliserare
Märke	Vevor
Modell	TS552
Sammansättning	Sändare och mottagare
Utgångsfrekvens (sändare)	125 kHz
Spänningsmätområde (sändare)	12 V till 600 V DC/AC (50-60 Hz)
Spårningsdjup (enpolig)	Upp till 2 m
Spårningsdjup (tvåpolig)	Upp till 0,5 m (upp till 2,5 m med separat returledning)
Beröringsfri spänningsdetektering	90 V till 264 V AC, 50-60 Hz
Strömförsörjning	2 st 9 V-batterier (typ 6F22 eller motsvarande)
Sändarens mått	133 x 76 x 32 mm
Sändarens vikt	Cirka 207 g (med batteri)
Mottagarens mått	186 x 60 x 35 mm
Mottagarens vikt	Cirka 234 g (med batteri)
Mätkategori	CAT III 600 V
Skyddsklass	IP20
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 60 °C
Display	LCD med bakgrundsbelysning
Ingående tillbehör	2 testkablar, 2 sonder, 2 krokodilklämmor, 1 jordspett, 1 transportväska, 1 manual
Underhåll	Rengör med en fuktig trasa; byt batterier om indikatorn för låg batterinivå visas
Säkringsbyte (sändare)	500 mA/600 V, snabb, 6,35 x 32 mm
Rekommenderad kalibrering	Varje år (eller var tredje år vid sällan användning)
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - TS552 Vevor

Hur sätter man på sändaren eller mottagaren?

För att sätta på sändaren, tryck och håll in knappen i cirka 1 sekund. För mottagaren, gör samma sak med dess knapp .

Hur ändrar man sändarens överföringsnivå?

Tryck kort på knappen LEVEL / -●- för att växla mellan de 3 nivåerna (1, 2, 3). Ju högre nivå, desto större detekteringsräckvidd (ungefär faktor 4).

Vilket batteri ska användas och hur byter man?

Använd ett 9 V-batteri typ 6F22 eller motsvarande. För att byta, stäng av enheten, ta bort skruven på batteriluckan, byt batteri med rätt polaritet, stäng sedan luckan.

Vad gör man om mottagaren inte visar någon signal?

Kontrollera först att sändaren är på och att kretsen är sluten. Öka överföringsnivån. Se till att batterierna är tillräckligt laddade. Om problemet kvarstår, testa sändarens säkring.

Hur testar man sändarens säkring?

Koppla bort sändaren från alla kretsar. Slå på den på nivå 1. Anslut en testkabel till den röda terminalen. Placera mottagaren nära kabeln tills du får en avläsning på cirka 700. Anslut sedan den andra änden till den svarta terminalen: om avläsningen ungefär fördubblas är säkringen bra.

Kan man detektera spänning utan kontakt?

Ja, med endast mottagaren. Tryck på knappen NCV för att växla till läge för detektering av nätspänning. För sonden nära ledaren: stapeldiagrammet och ljudsignalen indikerar närvaro av spänning (90-264 V AC).

Vilket är det maximala spårningsdjupet?

Vid enpolig användning (en ledning + jord), upp till 2 meter. Vid tvåpolig användning (fram- och återledning), upp till 0,5 meter, men kan nå 2,5 meter med separat returledning.

Hur lokaliserar man ett ledningsavbrott med precision?

Använd två sändare med olika överföringskoder (t.ex. 1 och 6). Anslut dem på var sin sida av den misstänkta ledningen. Mottagaren visar kod 1 på ena sidan, 6 på den andra; avbrottet finns där ingen kod visas.

Vilka säkerhetsåtgärder ska man iaktta?

Arbeta aldrig på oisolerade ledare utan skydd. Följ lokala föreskrifter. Använd inte instrumentet i explosiv atmosfär. Överskrid inte 600 V. Koppla bort sändaren innan du byter batteri eller säkring.

Hur underhåller man apparaten?

Rengör höljet med en fuktig trasa (inga lösningsmedel). Förvara den torrt. Ta ur batterierna vid långvarig användning. Låt instrumentet kalibreras årligen av tillverkaren.

BRUKSANVISNING TS552 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

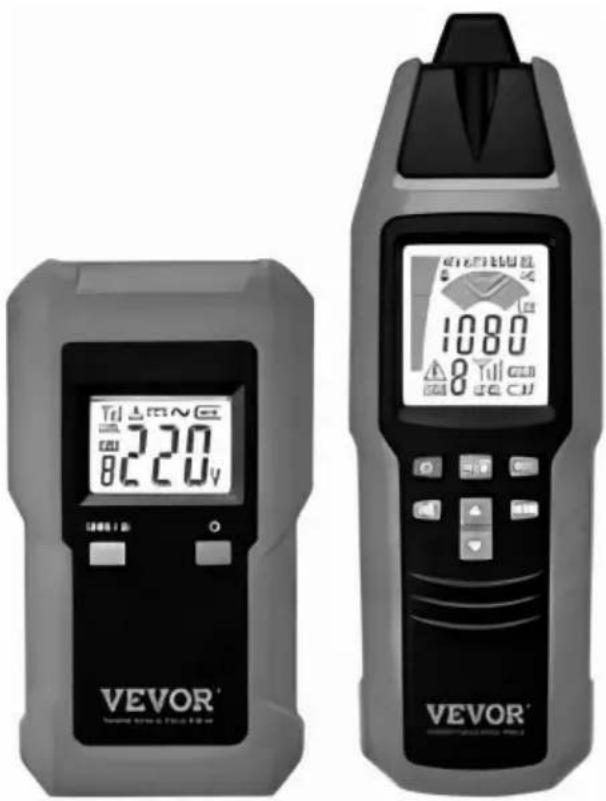

KABELLOKATOR

MODELL: TS552

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka öönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

INTRODUKTION

Denna kabelsökare är ett bärbart instrument utformat för att upptäcka eller spåra ledare. Den består av en sändare och en mottagare. Signalen som genereras av sändaren är en modulerad ström som genererar ett elektromagnetiskt fält runt ledare ansluten. Detta elektromagnetiska fält inducerar en spänning inom mottagarens mottagningsspole. Sedan förstärks den inducerade spänningen, avkodas och konverteras av mottagaren och visas slutligen på mottagarens skärm.

Funktioner:

Hitta kabel i väggen, linjeavbrott eller kortslutning i en linje. Spåra en kabel som ligger i jord. Upptäcka säkring eller strömbrytare och tilldela strömkretsar. Spåra uttag eller distributionsuttag som av misstag har täckts av putsning.

Upptäcker avbrott eller kortslutning i golvvärme. Spårning av metalliskt vatten- och värmerör. Olika tillämpningar i både spänningsfria och strömförande system. Sändarens skärm indikerar överföringsnivån, överföringskoden och den främmande spänningen.

Mottagarens skärm visar mottagningsnivån och sändningskoden. Nätspänningsdetektering med hjälp av mottagaren. Automatisk och manuell känslighetsjustering av mottagaren. Akustisk signalindikering för mottagaren kan vara avstängd. Belysningsfunktion. Automatisk avstängning. Bakgrundsbelysning.

Leveranslista:

En sändare.

En mottagare.

Två testledningar.

Två testkablar som har en sond. Två

krokodilklämmor. En

markpåle. En bärväska.

En manual.

SÄKERHETSINFORMATION

Följ lokala och nationella säkerhetsföreskrifter. Individuell skyddsutrustning måste användas för att förhindra stöt- och ljusbågsskada där farliga bara ledare är utsatta.

Använd inte instrumentet där explosiv (eller brännbar) gas eller ånga eller damm finns.

Var försiktig när du arbetar med spänning över 30V AC rms, 42V topp eller 60V DC. Sådana spänningar utgör en risk för stötar.

För att undvika elektriska stötar, rör inte någon naken ledare med hand eller hud; och jorda inte dig själv när du använder instrumentet. Använd inte instrumentet om det är skadat eller fungerar onormalt. Inspektera testledningarna för skadad isolering eller exponerad metall. Om en testledning är skadad, byt ut den mot en ny med samma klassificering före användning.

Före alla åtgärder, se till att anslutningskablar och elektronisk last är i gott skick.

Mätning i farlig närhet av elektriska installationer kan göras endast efter instruktioner från en ansvarig elektriker. Arbeta aldrig ensam.

Håll instrumentet torrt.

För att undvika störningar, använd inte instrumentet där det finns intensiva elektromagnetiska fält i omgivningen; annars kan detekteringen eller mätresultatet bli felaktigt.

Instrumentet får endast användas på system som överensstämmer med de nominella spänningar som anges i avsnittet om tekniska data i denna handbok.

Det rekommenderas att endast ansluta sändaren från fas till neutralledaren. Om sändaranslutning görs från fas till skyddsledaren, måste skyddsledarens funktionella säkerhet testas först, i enlighet med DIN VDE 0100. Orsaken är att när sändaren ansluts från fas till jord, kan alla delar som är anslutna till jord bli strömförande i händelse av ett fel (om jordresistensen inte överensstämmer med föreskrifterna).

Om jordfelsbrytaren löser ut när sändaren ansluts (med hänvisning till skyddsjordkontakt PE), är en felström redan aktiv inom installationen som genererar RCD-utlösningen när den ackumuleras till extra matad ström.

Instrumentet kan endast användas under dessa förhållanden och för de syften för vilka den utformades.

Eftersom instrumentets spänningsamplitud/värdeindikering påverkas av många faktorer (som elektromagnetiskt fält i miljön, avståndet mellan mottagaren och ledaren som testas, resistansen hos anslutningsledningar, anslutningsresistans, etc.), betrakta inte några spänningsamplitud/värde som anges av instrumentet som den faktiska spänningen amplitud/värde för kretsen som testas.

Ändra inte instrumentets interna kretsar. Kortslut aldrig de positiva och negativa polerna på något batteri. Placera inte något batteri som brinner. Ta inte isär eller stöt inte något batteri.

PRODUKTINSTRUKTION

Sändare

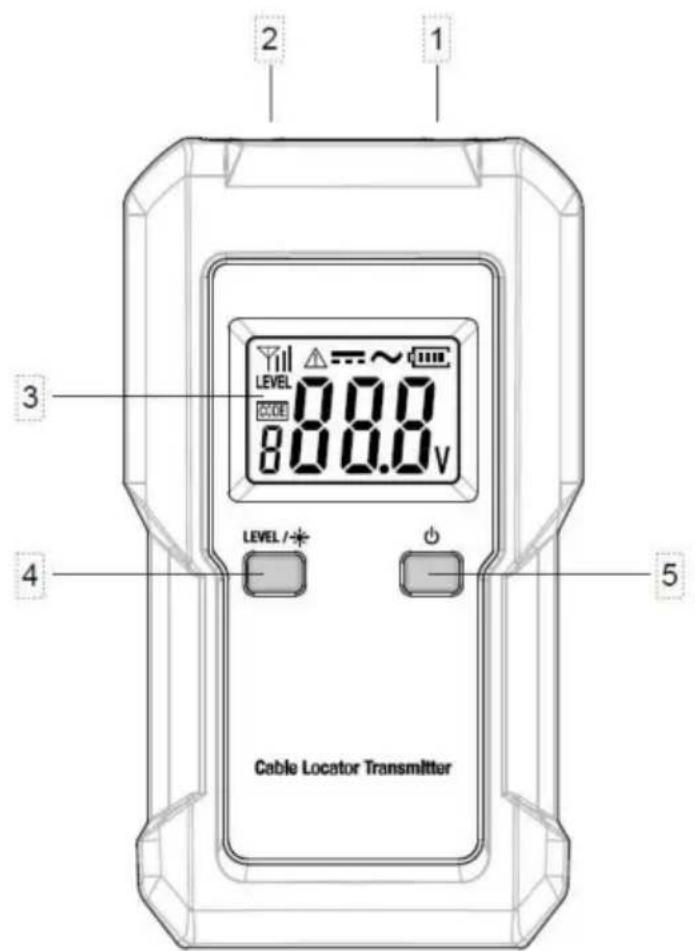

Figur 1. Sändare

① Svart anslutning: Används för att ansluta en svart testkabel. ② Röd anslutning: Används för att ansluta en röd testkabel. ③ Display. ④ LEVEL / - Knapp.

Tryck på denna LEVEL / - knapp för att välja önskad överföringsnivå

bland de tre överföringsnivåerna.

Tryck och håll ned denna "

LEVEL / -●- "-knappen i cirka 2 sekunder för att slå på eller

av

bakgrundsbelysningen. Denna " "-knapp används också när du väljer en önskad överföringskod.

5"

" Knapp.

Tryck och håll ned denna "

"-knappen i cirka 1 sek för att slå på eller av sändaren. Detta "

"-knappen används när du väljer en önskad överföringskod.

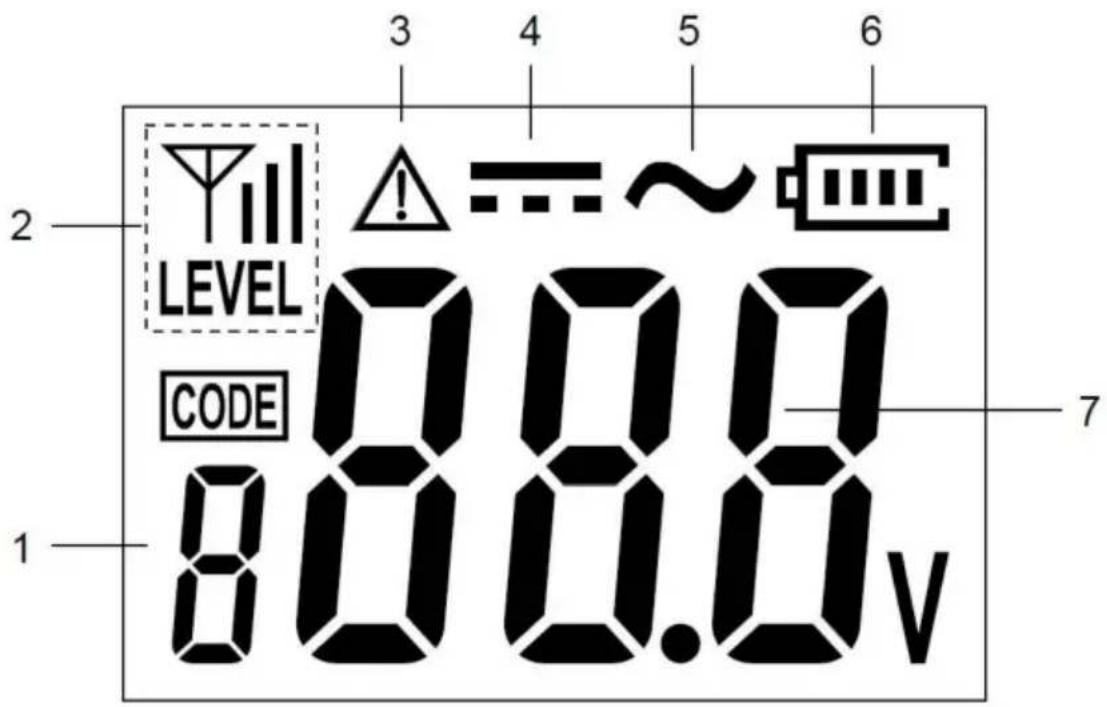

Sändarens display

Figure 2. Transmitter Display

1. Sändningskoddisplay som visar aktuell sändningskod för sändaren. Sändningskod är ett nummer, till exempel 1, 2, 3, etc. ②. Transmissionsnivådisplay som visar aktuell transmission ③. nivån på sändaren. Ju högre överföringsnivå, desto starkare signalen som sänds.

..... anger att den nuvarande överföringsnivån är nivå 1.

..... anger att den nuvarande överföringsnivån är nivå 2.

..... anger att den nuvarande överföringsnivån är nivå 3.

④. Spänningslarmikon som indikerar att en spänning > 36V detekteras. ⑤. DC-symbol som indikerar att en DC-spänning detekteras. ⑥. AC-symbol som indikerar att en AC-spänning detekteras.

⑦. Batterinivåindikator.

När denna indikator blir "

", är batteriet i sändaren

inte tillräckligt hög och måste bytas ut omedelbart.

⑧. Spänningsvärdesdisplay som visar det externa spänningsvärdet.

Sändaren kan detektera DC- eller AC-spänningen för den krets som är ansluten till sändarens terminaler. Sändarens detekteringsområde är 12V DC till 600V DC, eller 12V AC till 600V AC vid 50Hz -60Hz.

Om spänningen som detekteras är < 12V, kommer "EPL" att visas på spänningsvärdesdisplayen.

Notera:

Om spänningen mellan de två ledningarna som är anslutna till de två terminalerna på sändaren är en DC-spänning, kommer sändaren visa det absoluta värdet för denna spänning.

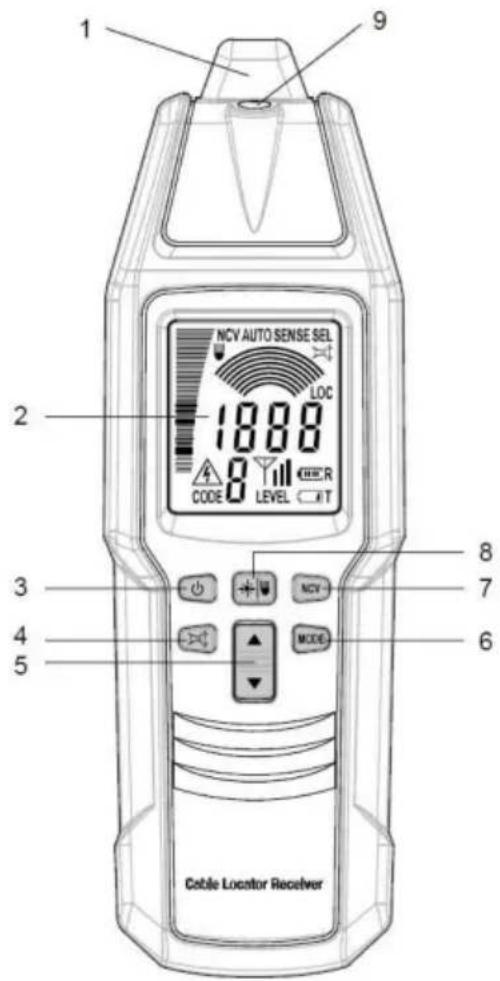

Mottagare

Signalavkännande/detekterande del av mottagaren.

②. Visa. ③. " Knapp.

Tryck och håll ned denna "

"-knappen i cirka 1 sek för att slå på eller av mottagaren.

④. "Knapp".

Tryck på denna "☒" för att aktivera eller inaktivera den inbyggda summern.

När summern är inaktiverad är mottagaren tyst och avger ingen akustisk signalindikation.

⑤. ▲/▼ "Knapp".

Används för att öka eller minska mottagarens känslighet när mottagaren är i manuellt läge eller selektivt läge.

⑥. "MODE"-knapp.

Tryck på denna "MODE"-knapp för att växla mellan det automatiska läget ("AUTO" visas), manuellt läge ("SENSE" visas), selektivt läge ("SEL" visas) och PINPOINT-läget ("LOC" visas).

⑦. "NCV"-knapp.

Tryck på denna "NCV"-knapp för att gå in eller ur det beröringsfria nätspänningsdetekteringsläget.

⑧. "Ljus"-knapp.

Tryck kort på denna "Ljus"-knapp för att sätta på eller stänga av ljuset. Ljuset stängs automatiskt av efter cirka 60 sekunder.

Tryck och håll ned denna "Ljus"-knapp

i cirka 1 sekund för att slå på eller av

bakgrundsbelysningen.

⑨. Ljus.

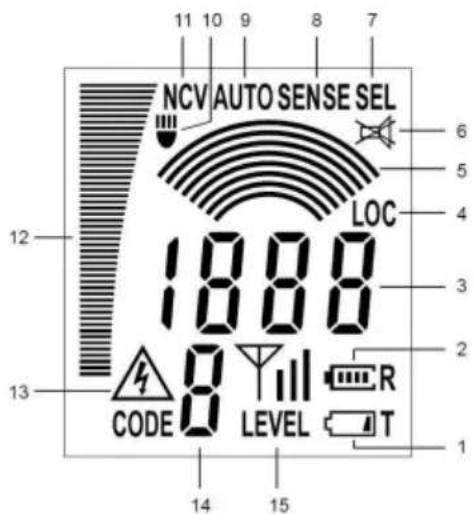

Mottagarens display

①. Indikator för låg batterinivå på sändaren. När denna indikator för lågt batteri visas är batteriet i sändaren inte tillräckligt högt och måste bytas ut omedelbart; annars fungerar inte sändaren normalt. ②. Mottagarens batterinivåindikator används för att indikera batterinivån i mottagaren. När denna indikator blir "T" är batteriet i mottagaren inte tillräckligt högt och måste bytas ut omedelbart; annars fungerar inte mottagaren normalt. ③. En skärm som har två typer av användningsområden enligt beskrivningen nedan: i automatiskt läge, PINPOINT-läge eller nätspänningsdetekteringsläge visar detta visningsområde det numeriska värdet för signalens intensitet som upptäckts av mottagaren. Ju högre intensitet på signalen som detekteras, desto högre numeriskt värde visas. I manuellt läge eller selektivt läge visar detta visningsområde den aktuella känslighetsgraden (1-8) för mottagaren. ④. Indikerar att mottagaren är i PINPOINT-läge. ⑤. Båggrafvisning. I manuellt läge eller selektivt läge visar denna display grafiskt mottagarens aktuella känslighetsgrad. En båge på denna båggrafvisning representerar en känslighetsgrad. (Till exempel grafen " " står för känslighetsgrad 2, grafen " " står för

känslighetsgrad 3, och så vidare). Ju fler bågar som finns på denna display, desto högre känslighetsgrad befinner sig mottagaren på, och desto högre känslighet har mottagaren.

⑥. Indikerar att den inbyggda summern i mottagaren är inaktiverad och att mottagaren är tyst. ⑦. Indikerar att mottagaren är i selektivt läge. ⑧. Indikerar att mottagaren är i manuellt läge. ⑨. Indikerar att mottagaren är i automatiskt läge. ⑩. Indikerar att lampan på mottagaren har tänts. ⑪. Indikerar att mottagaren är i nätspänningsdetekteringsläge. ⑫. Stapeldiagram som visar den aktuella intensiteten av signalen som detekteras av mottagaren. Ju högre stapeldiagram, desto högre är signalens nuvarande intensitet som upptäcks av mottagaren. ⑬. En larmikon som visas när mottagaren känner av en nätspänning. ⑭. Sändningskodsdisplay som visar den aktuella sändningskoden för

sändaren.

⑮. Sändningsnivådisplay som visar aktuell överföringsnivå för sändaren.

" " anger att den aktuella sändningsnivån för sändaren är nivå 1. " YIL " anger att sändarens nuvarande överföringsnivå är nivå 2. " Yiel " anger att den aktuella sändningsnivån för sändaren är nivå 3.

PRODUKTINSTRUKTION

Instrumentet består av en sändare och en mottagare. Sändaren

genererar AC-signal av en modulerad ström. AC-signalens ström flyter genom den anslutna ledaren och genererar ett elektromagnetiskt fält runt denna ledare. Detta elektromagnetiska fält inducerar en spänning i mottagarspolarna. För det automatiska läget och det manuella läget arbetar mottagaren med tre spolar och beror inte på mottagarens riktning. En selektiv och positionsberoende sökning utförs i selektivt läge eller PINPOINT-läge med endast en aktiv spole. Den inducerade spänningen förstärks, avkodas och omvandlas av mottagaren och visas slutligen på mottagarskärmen. För alla applikationer, se till att det finns en sluten slinga för den strömmande signalen i ledaren vid anslutning av sändaren (se figur 5).

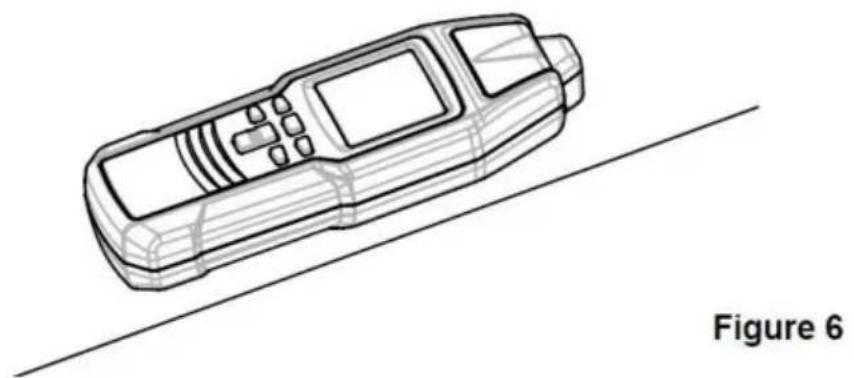

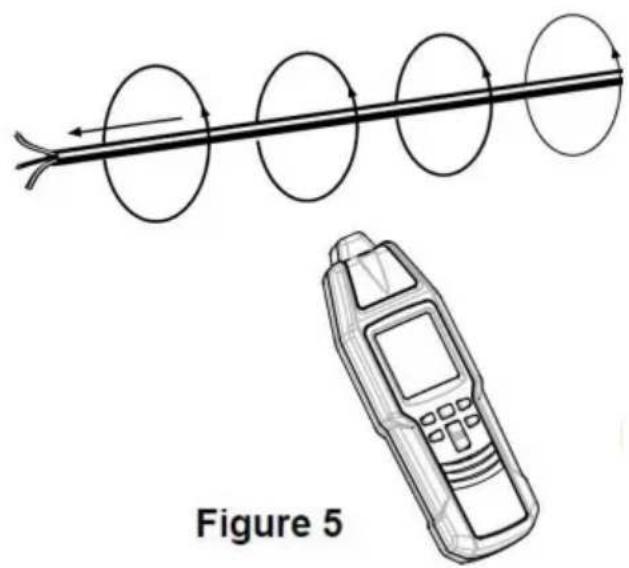

I PINPOINT-läget, när mottagarens längdaxel är parallell med linjeledaren som är ansluten till sändaren och mottagaren är direkt ovanför denna linjeledare (se figur 6), är signalen som tas emot av mottagaren på sitt maximum. PINPOINT-läget används för att exakt lokalisera en ledningsledare begravd under väggen/jordytan.

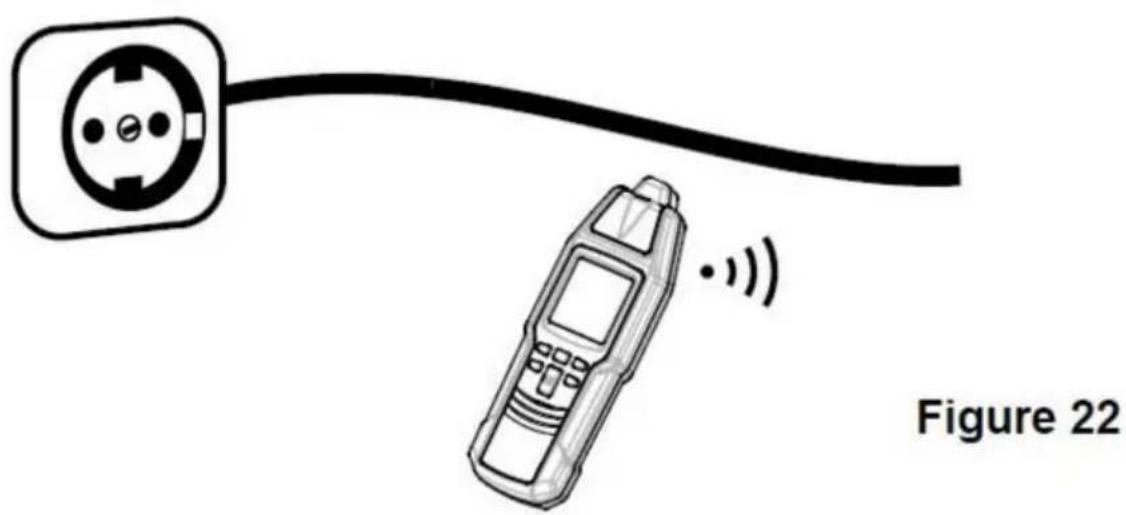

I nätspänningsdetekteringsläget kan mottagaren detektera 50Hz - 60Hz elektromagnetiska fält i någon riktning.

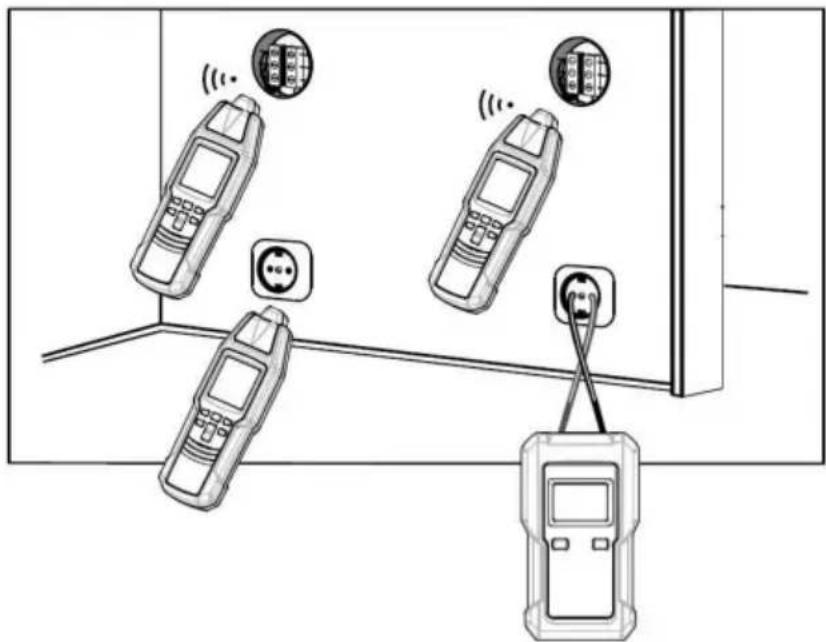

LOCATOR I KOMPLETTA KRETS

Första möjligheten (enpolig applikation)

Anslut sändaren till endast en ledare. Den andra ledaren är marken. Detta arrangemang gör att en signalström flyter genom ledaren och sänds till jord, liknande en radio och mottagare. Härefter kallar vi den ovan beskrivna operationen enpolig applikation.

Andra möjligheten (dubbelpolig applikation)

Anslut sändaren till elnätet. I detta tillstånd flyter den modulerade strömmen genom fasen och återgår sedan till sändaren via nollan.

Det finns ytterligare en möjlighet för spänningsfria system genom att ansluta sändaren till två ledningsterminaler samtidigt som de andra ledningsändarna kortsluts. På så sätt skapas en komplett krets. Sedan försörjs sändaren med det inbyggda batteriet. Härefter kallar vi denna operation för dubbelpolig tillämpning.

Notera:

Instrumentet kan endast detektera eller lokalisera linjer som är anslutna korrekt i enlighet med den beskrivna fysiska principen.

I dubbelpolig tillämpning gör PINPOINT-läget för mottagaren det fungerar inte. Använd inte PINPOINT-läget i någon dubbelpolig applikation.

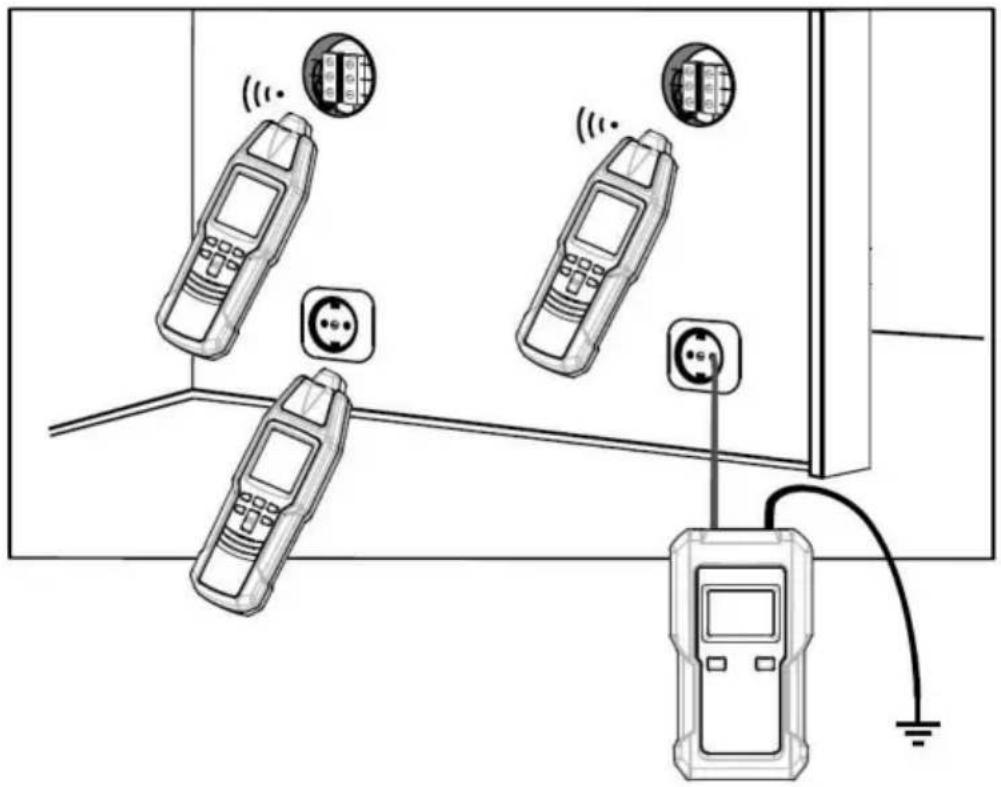

Öppna kretsar (enpolig applikation) (se figur 7)

Linjeavbrott i väggar och golv. Hitta och spåra ledningar, uttag,

kopplingsdosa, strömbrytare etc. För husinstallationer.

Sändarens svarta terminal måste anslutas till lämplig jord.

Ett typiskt exempel är ett korrekt jordat uttag. Spårningsdjupet uppgår till 0 till 2 meter.

Obs: Spårningsdjupet beror på mediet och applikationen.

Bild 7

För kompletta kretsar (dubbelpolig tillämpning) (se figur 8)

Vid detektering av kortslutning eller vid trådsortering, dvs kretsar med eller utan spänning.

Spänningsfria kretsar matas direkt av sändarbatteriet. I strömförande kretsar försörjs sändaren huvudsakligen av den anslutna kretsen.

strömförande kretsar, försörjs sändaren huvudsakligen av den anslutna kretsen. De

Exempel för en komplett krets: Kompletta kretsar är lämpliga för: t.ex. detektering av strömbrytare, uttag etc i spänningsförande installationer.

Exempel för en komplett krets: Kompletta kretsar är lämpliga för: t.ex. detektering

av strömbrytare, uttag etc i spänningsförande installationer.

Öka överföringsnivån från nivå 1 till nivå 3 med knappen " " ökar mottagarens detekteringsavstånd med en faktor på cirka 4.

1. Spårningsdjupet uppgår till 0–0,5 meter. Spårningsdjupet beror på

medium och tillämpning.

1. Öka överföringsnivån från nivå 1 till nivå 3 med knappen " " ökar mottagarens detekteringsavstånd med en faktor på cirka 4.
2. När du ansluter sändaren till en strömförande krets, följ lokala och nationella säkerhetskoder. För att undvika elektriska stötar, rör inte någon naken ledare med hand eller hud.

Figur 8

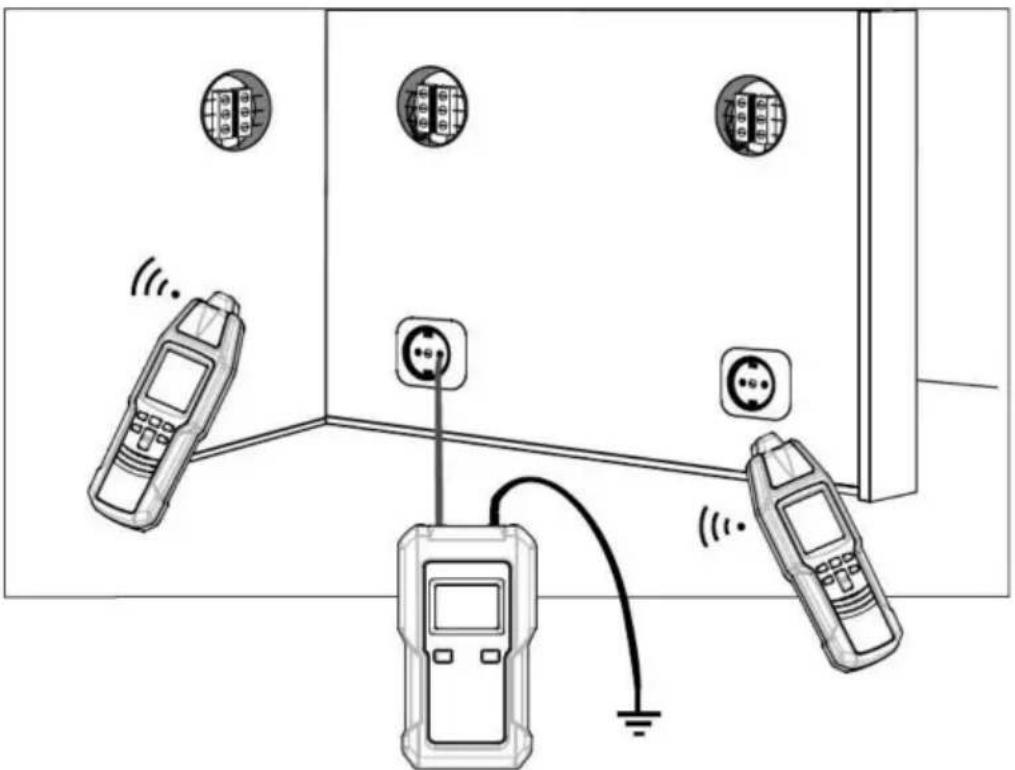

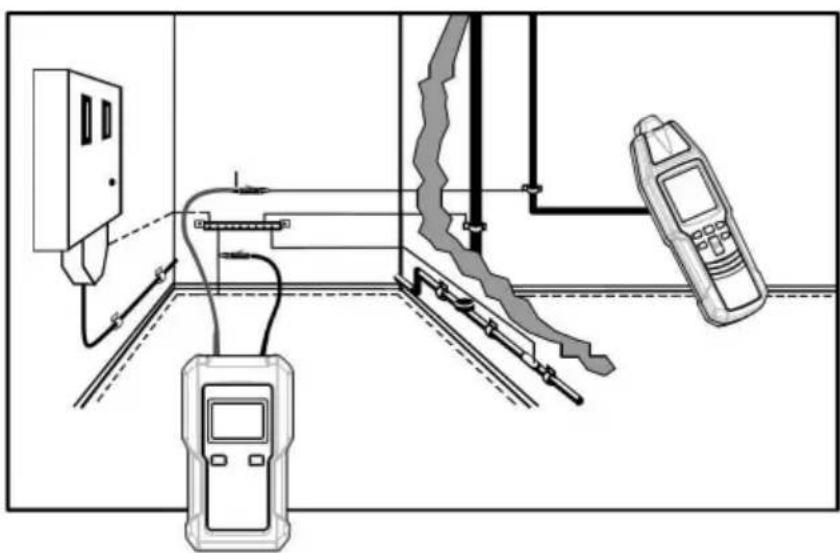

Spårning och lokalisering av ledningar, uttag, växlar och korsningar i husets installationskretsar (enpolig applikation)

Krav:

Kretsen måste vara död.

Neutral ledning och mark måste vara fullt fungerande.

Anslut sändaren till fas och jord enligt figur 9. Utför detta exempel enligt beskrivningen i applikationsexemplet.

I den enpoliga applikationen kan även sidokretsgrenar spåras.

Om matningskabeln som matas med signalen via sändaren är placerad direkt parallellt med andra ledare (t.ex. kabelkanal) eller om dessa ledare är korsade, matas signalen även in i de andra ledarna.

Öka sändningsnivån från nivå 1 till nivå 3 med knappen " " ökar mottagarens detekteringsavstånd med en faktor på cirka 4. Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet enligt det faktiska tillståndet under detektering. Max. spårningsdjup: ca 2 meter.

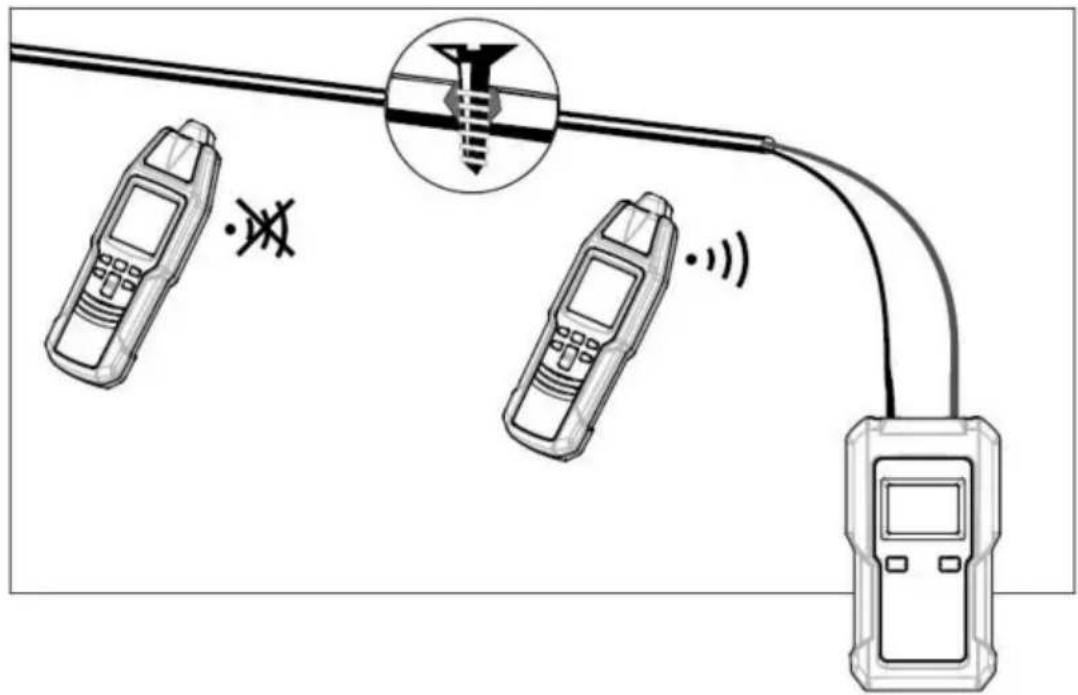

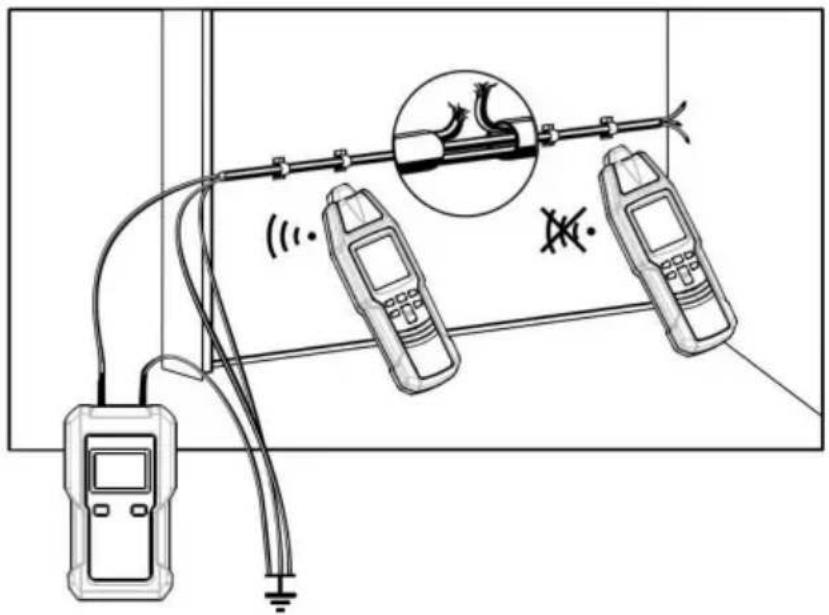

Lokalisering av linjeavbrott (enpolig applikation)

Krav:

Kretsen måste vara död.

Alla ledningar som inte krävs måste anslutas till hjälpjord i enlighet med figur 10.

i enlighet med figur 10.

Anslut sändaren till en ledning och till jord enligt figur 10. Utför detta exempel enligt beskrivningen i applikationsexemplet.

Ledningsavbrott i den plastmantlade kabeln.

Jorden som är ansluten till sändaren bör vara jordad från en korrekt jordat uttag eller ett vattenrör som är ordentligt jordat.

När du spårar linjeavbrott i en flerledarkabel, observera att alla återstående ledningar i plastmantlad kabel ska jordas enligt föreskrifterna.

Detta krävs för att undvika korskoppling av den matade signalen (genom en kapacitiv effekt).

Spårdjupet för mantlad kabel och ledare är olika, eftersom enskilda ledningar i den mantlade kabeln är tvinnade runt sig själva.

Övergångsmotståndet för ett ledningsavbrott måste vara > 100 kOHM. Verifiering av resistans kan göras med hjälp av en multimeter.

Cirkulera systematiskt runt avbrottet samtidigt som du ändrar känsligheten för mottagaren. På så sätt kan linjeavbrottet lokaliseras till slut.

Öka överföringsnivån från nivå 1 till nivå 3 med "

knappen ökar detekteringsavståndet för mottagaren med en faktor på cirka 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov

mottagarens känslighet enligt det faktiska tillståndet under detektering.

Max. spårningsdjup: ca 2 meter.

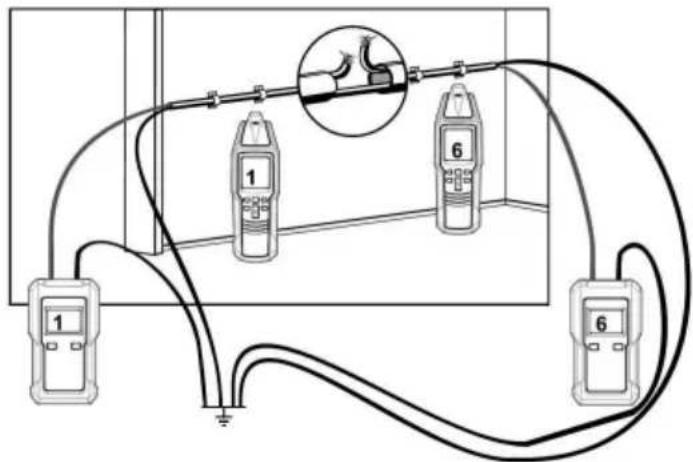

Exakt lokalisering av linjeavbrott med två sändare (enpolig applikation)

När du lokaliserar ett linjeavbrott använder du en sändare för att mata från en ledarens ände, kanske platsen för ledningsavbrottet inte är exakt lokaliserad vid dåligt skick på grund av fältstörning. Denna nackdel kan vara

lätt att undvika när du använder två sändare (en från varje ände) för linjeavbrottsdetektering. I detta fall är var och en av sändarna inställda på en annan sändningskod (t.ex. en sändare är inställd på kod "1", den andra sändaren är inställd på kod "6").

Ditt instrument innehåller endast en sändare. Om du behöver en andra sändare kan du separat beställa en eller flera sändare från vårt företag.

Om sändarna är anslutna i enlighet med figur 11, visar mottagaren överföringskoden "1" på vänster sida av linjeavbrottet. Om du fortsätter längre än avbrottet, åt höger, visar mottagaren överföringskoden "6". Om mottagarsonden är direkt ovanför linjeavbrottet visas ingen sändningskod, på grund av överlappning av båda sändarsignalerna. Linjeavbrottet är lokaliserat mellan koderna "1" och "6" som visas.

Krav:

Kretsen måste vara död.

Alla ledningar som inte kommer att användas måste anslutas till hjälpjorden som visas i figur 11.

Anslut de två sändarna som visas i figur 11. Fortsätt enligt beskrivningen i applikationsexemplet.

Jorden ansluten till sändaren och till ledningarna som inte används kan vara en hjälpjord, jordkontakten till ett korrekt jordat uttag eller ett korrekt jordat vattenrör.

När du utför ledningsavbrott på en flertrådsskärmad kabel, se till att alla oanvända ledningar är ordentligt jordade. Detta krävs för att undvika induktiv störning (genom kapacitetskoppling).

Lokaliseringsdjupet för skärmade ledare och kablar varierar, eftersom individuella ledningar inuti skärmen är tvinnade.

Övergångsmotståndet för ett ledningsavbrott måste vara > 100 kOHM. Verifiering av resistans kan göras med hjälp av en multimeter.

Cirkla systematiskt linjeavbrottet genom att ändra känsligheten för mottagaren.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med "

knappen ökar detekteringsavståndet för mottagaren med en faktor på cirka 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov

mottagarens känslighet enligt det faktiska tillståndet under detektering.

Max. spårningsdjup: ca 2 meter

Varning: Följ lokala och nationella säkerhetsföreskrifter. För att undvika elektriska stötar, rör inte någon naken ledare med hand eller hud.

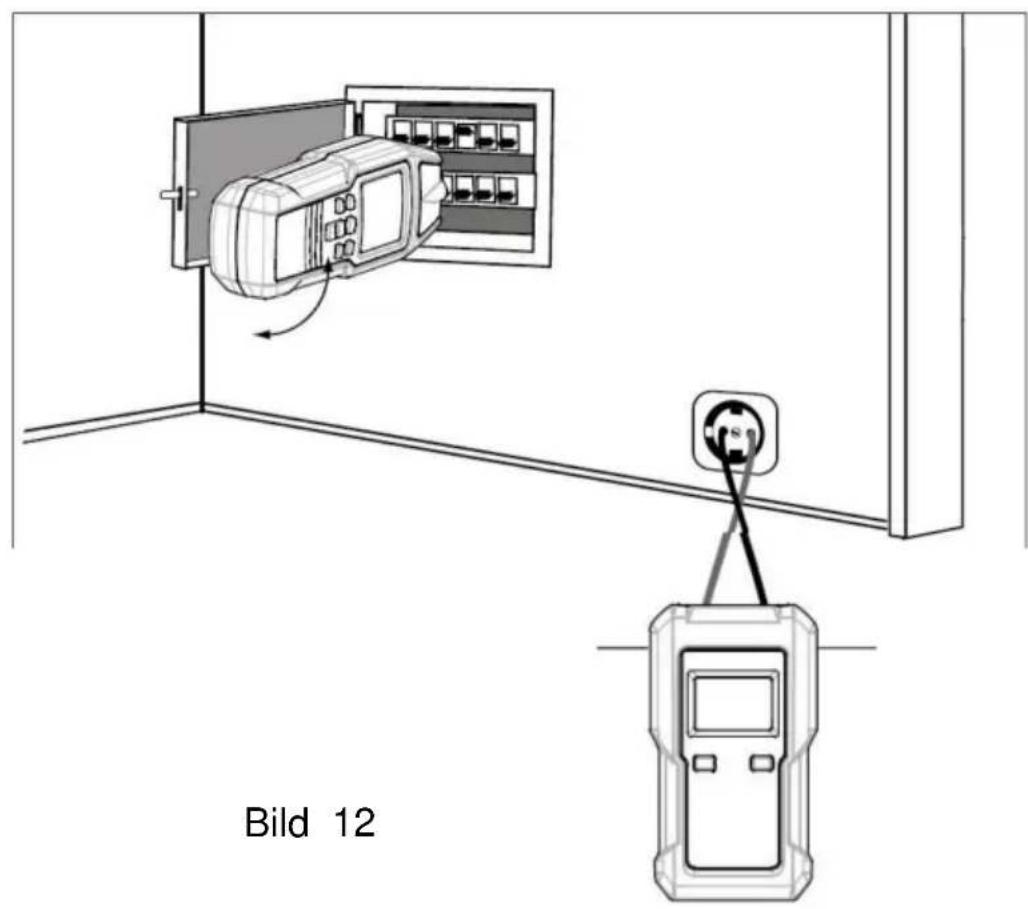

Se figur 12, anslut de röda och svarta terminalerna på sändaren till önskat strömsatt vägguttag, se till att den röda kontakten på sändaren är ansluten till Live-terminalen på uttaget och den svarta sändarens terminal är ansluten till uttagets neutrala terminal.

Sändaren visar värdet på uttagets spänning. Ställ in sändarens överföringsnivå till nivå 1, sändaren visar "

som en indikation.

Gå till strömbrytarens panellåda, placera den platta toppen av sonden på mottagaren direkt på strömbrytaren eller säkringen (se figur 12).

Håll mottagaren så att den är vinkelrät mot brytarna eller säkringarna

visad. Flytta långsamt mottagaren upp och ner över raderna av strömbrytare eller säkringar. Under denna process, om två eller flera strömbrytare (eller säkringar) fick mottagaren att ge signalindikation, minska mottagarens känslighet och skanna sedan långsamt alla brytare eller säkringar en gång Mer.

När du hittar den enda strömbrytaren eller säkringen vid vilken mottagaren avger signal, stäng av strömbrytaren (eller ta bort säkringen). Om mottagaren slutar ge ljud- och visuella signaler och sändaren visar " " istället för en spänningsavläsning, är strömbrytaren (eller säkringen) strömbrytaren (eller säkringen) som matar uttaget. Om sändaren fortfarande visar en spänningsavläsning betyder det att strömbrytaren (eller säkringen) inte är strömbrytaren (eller säkringen) som försörjer uttaget.

Detekteringen eller tilldelningen av strömbrytaren eller säkringen beror starkt på kabeldragningen inom distributionen. För att få ett så exakt resulta som möjligt bör locket tas bort och matningsledningen till säkringen spåras.

Notera:

Om strömbrytarens panellåda inte är långt från sändaren, måste sändarens överföringsnivå ställas in på nivå 1. Om strömbrytarens panellåda är för långt från sändaren så att det är omöjligt att utföra detektering och lokalisering, bör du öka sändarens överföringsnivå på lämpligt sätt efter verkligt skick.

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / -*-knappen ökar mottagarens detekteringsavstånd med en faktor på ca 4.

Inställning av mottagaren: selektivt läge, minimal känslighet.

Säkerhetsuttag från olika tillverkare har olika installationspositioner för magnetspolar. Om ingen tydlig signal kan detekteras av mottagaren rekommenderas att vrida medurs eller moturs mottagaren med 90 graders vinkel.

För att undvika elektriska stötar, rör inte någon naken ledare med handen eller huden.

Feldetektering för en elektrisk golvvärme (enpolig applikation)

Krav:

Kretsen måste vara död. En

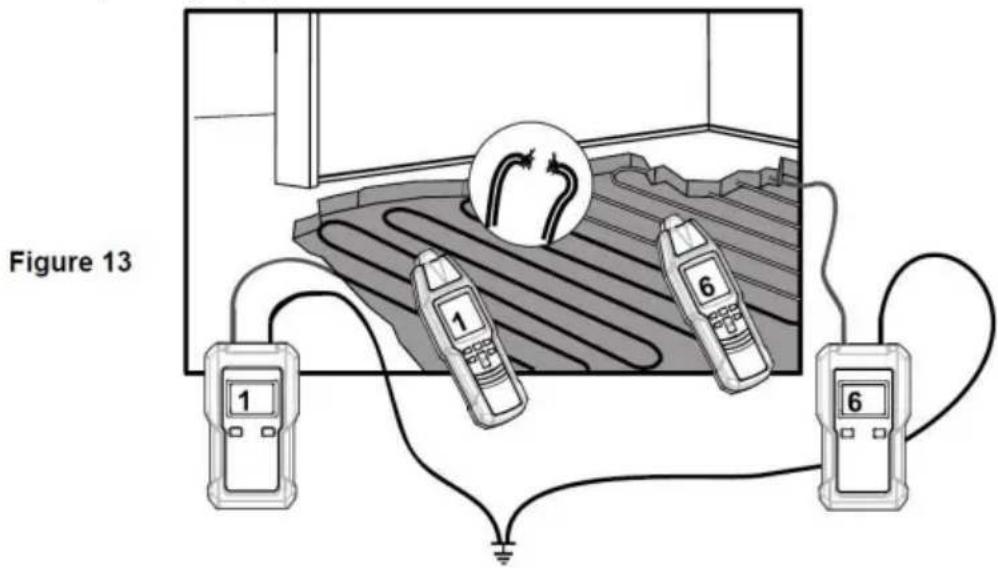

andra sändare krävs för denna applikation. Anslut sändarna enligt

figur 13. Utför detta exempel enligt beskrivningen i

applikationsexemplet.

Om en skärmmatta eller skärmledning är placerad ovanför värmetrådarna, kan ingen jordanslutning finnas. Om det behövs, separera skärmen från jordanslutningen, och kom ihåg att återställa jordanslutningen efter att du är klar med upptäckten.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / * - knappen ökar detekteringsavståndet för mottagaren med en faktor på cirka 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet efter det faktiska tillståndet under upptäckt.

Max. spårningsdjup: ca 2 meter

Lokalisering av kortslutningar i ledare (dubbelpolig applikation)

Krav:

Alla kretsar i kabeln måste vara döda.

Anslut sändaren i enlighet med figur 14. Utför detta exempel enligt

beskrivningen i applikationsexemplet.

Observera att spårdjupet för mantlad kabel och ledare är

annorlunda eftersom de enskilda ledningarna i den mantlade kabeln är tvinnade runt sig själva.

Vanligtvis kan kortslutning endast detekteras korrekt när

kortslutningsmotståndet är lägre än 20 Ohm. Verifieringen av

kortslutningsmotstånd kan göras med hjälp av en multimeter. Om

kortslutningsmotståndet är mer än 20 Ohm, du kan prova

experiment för att upptäcka felplatsen med hjälp av linjeavbrottet detekteringsmetod.

Cirkulera systematiskt runt avbrottet genom att ändra mottagarens känslighet.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / *"-knappen ökar mottagarens detekteringsavstånd med en faktor på cirka 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet efter det faktiska tillståndet under upptäckt.

Max. spårningsdjup: cirka 0,5 meter

Spåra installerade vatten- och värmerör (enpolig applikation)

Krav:

Linjen som ska lokaliseras måste vara separerad från ekvipotentialbindningen. (Kom ihåg när du är klar med att spåra vatten- eller värmeledningar att återställa linjens anslutning som du har kopplat bort.)

Anslut sändaren enligt figur 15. Av säkerhetsskäl får det elektriska systemet inte vara strömförande!

Anslut den svarta terminalen på sändaren till jordterminalen på ett korrekt jordat uttag och anslut den röda terminalen på sändaren till den ledare som ska spåras eller lokaliseras. Nu kan matningslinjen spåras.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / -knappen ökar mottagarens detekteringsavstånd med en faktor på cirka 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet efter det faktiska tillståndet under upptäckt.

Max. spårningsdjup: ca 2 meter.

Spårledare nedgrävda i jorden (enpolig applikation)

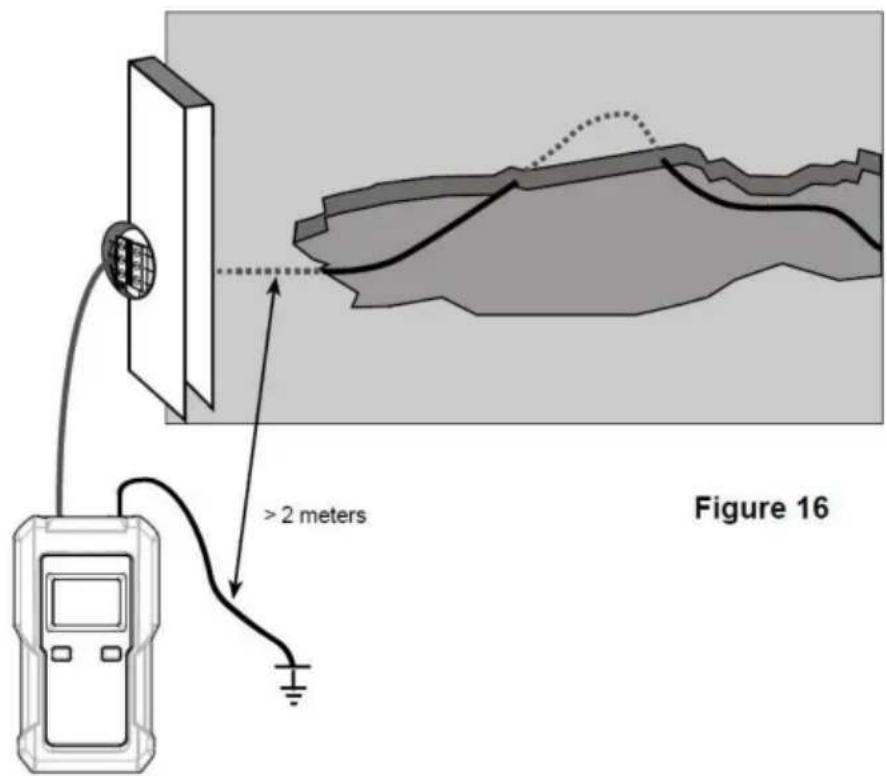

Anslutningen görs i enlighet med figur 16.

Varning: Se till att strömkretsen inte är strömförande.

Observera: Se till att avståndet mellan anslutningen till jord och

den ledare som ska detekteras är högt.

Om avståndet är för kort kan ingen bestämd tilldelning av den mottagna signalen göras till en

dirigent. (Se bild 16.)

Det max. spårningsdjupet är cirka 2 meter. Spårningsdjupet beror starkt på markens egenskaper och instrumentets inställningar.

Ställ in mottagaren på automatiskt läge. Sök eller spåra nu ledaren med hjälp av den visade signalintensiteten. När mottagaren långsamt cirkulerar över den ledare som ska sökas ändras de visade värdena avsevärt. Visningen av maximal signalintensitet sker direkt via ledaren. Signalintensitetsnivån minskar med ökande avstånd för den inmatade signalen (sändare).

Praktiskt tillämpningsexempel.

För att bestämma alla elektriska ledningar i ett hus inom ett arbetsprocess, fortsätt enligt följande:

Ta bort bryggan i huvudfördelningen mellan "PE" och "N".

Varning: Av säkerhetsskäl får systemet inte vara strömförande!

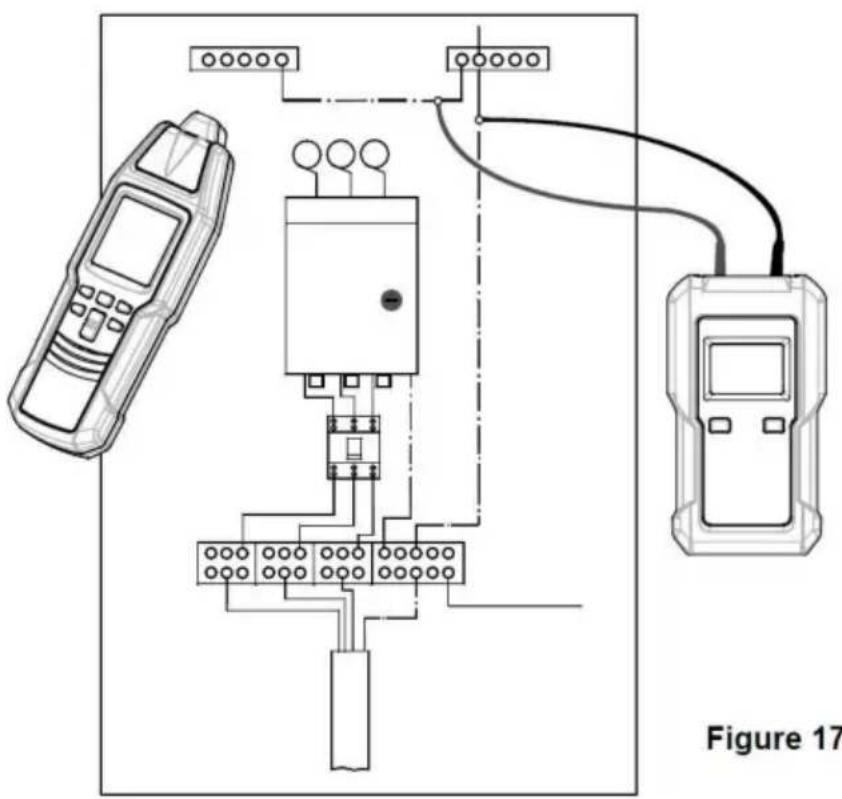

Anslut sändaren till systemet i enlighet med figur 17.

Nu kan den nollledare som finns i systemet följas.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / * -knappen ökar mottagarens detekteringsavstånd med en faktor på ca 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet efter det faktiska tillståndet under upptäckt.

Max. spårningsdjup: ca 2 meter

Följa linjer med högre lägesdjup (dubbelpolig applikation)

Om den tvåpoliga applikationen utförs på flertrådskablar (t.ex NYM 3 x1,5 mm2), är placeringsdjupet mycket begränsat. Det här är för att gå-och-retur-linjerna är installerade mycket tätt. Och som ett resultat, en kraftig förvrängning av magnetfältet uppstår. Det elektromagnetiska fältet kanske inte utvecklas vid flaskhalsen. Denna begränsning kan lätt elimineras vid användning av en separat ledare som returledning. Denna separata ledare tillåter en större spridning av det elektromagnetiska fältet. Vilken ledare eller kabelrulle som helst kan användas som separat returledare.

När du spårar ledarna, se till att avståndet mellan matarledningen och returledningen är större än lokaliseringsdjupet. I praktiska tillämpningar uppgår detta till ca. 2,0 meter.

För denna applikation har fuktiga väggar, puts etc. endast en obetydlig inverkan på lägesdjupet.

Krav:

Strömkretsen får inte vara strömförande.

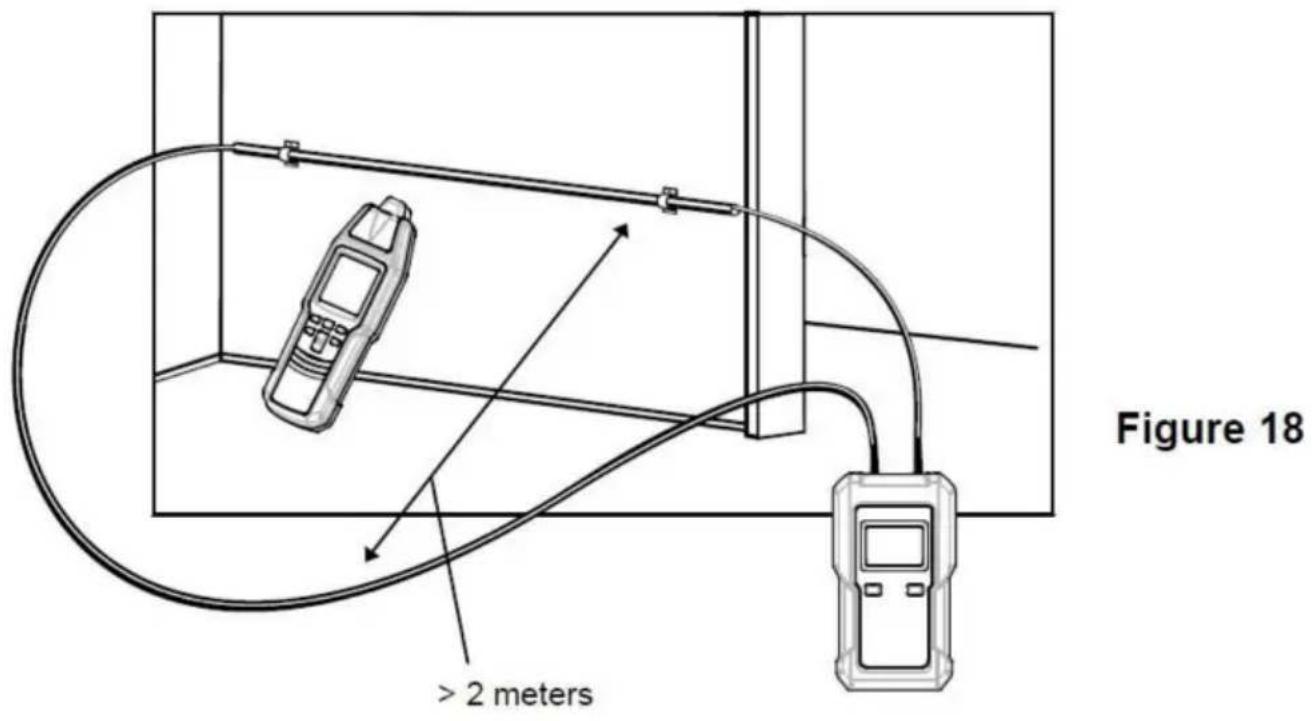

Anslut sändaren i enlighet med figur 18. Avståndet mellan matarledningen och returledningen måste vara minst 2,0 till 2,5 meter eller mer.

Fortsätt enligt beskrivningen i applikationsexemplet.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med

LEVEL / *"-knappen ökar mottagarens detekteringsavstånd med en faktor på ca 4.

Inställning av mottagaren: manuellt läge, minimal känslighet. Justera vid behov mottagarens känslighet efter det faktiska tillståndet under upptäckt.

Max. spårningsdjup: ca 2 meter

Räckvidden kommer att förbättras när man söker efter spänning

Om sändaren är ansluten till en strömförande linje och en neutral linje, signalen leds på två parallella linjer (se figur 19).

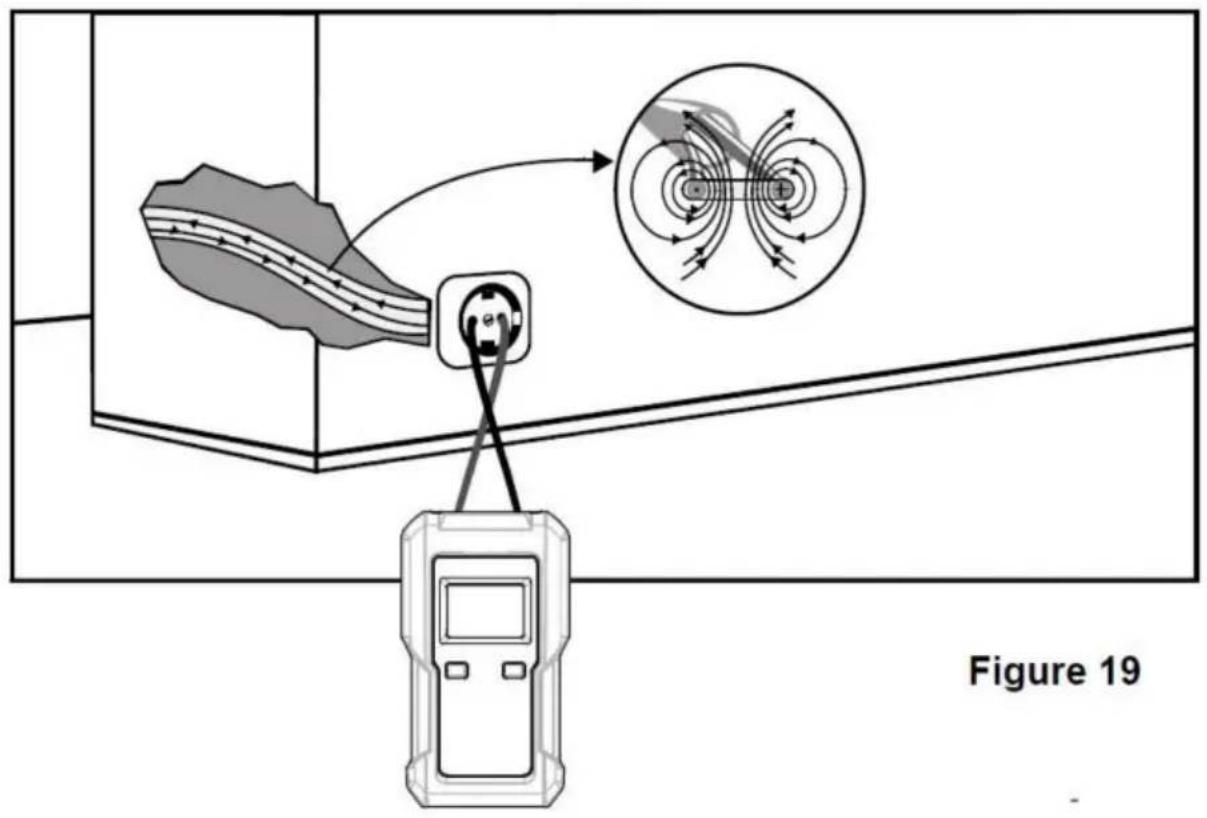

Ledningarnas vridning kan ibland göra att signalerna avbryts varandra. I detta fall är den maximala effektiva detekteringsradien för mottagaren bara ca 0,5 meter.

För att eliminera effekten som påpekats i figur 19 bör anslutningen utföras som figur 20. I denna figur används en separat kabel som returledning, vilket kan öka den effektiva detekteringsradien för mottagaren till cirka 2,5 meter eller högre. En större avstånd till returledning kan tillhandahållas genom kabelrullen.

Var uppmärksam på avståndet mellan mottagaren och linjen som ska kontrolleras, så att linjen tydligt kan bestämmas enligt signalindikation för mottagaren.

Följ relevanta nationella och lokala säkerhetslagar och föreskrifter vid utförande av anslutningar på strömförande kretsar.

Notera:

Öka överföringsnivån från nivå 1 till nivå 3 med LEVEL / *"-knappen ökar mottagarens detekteringsavstånd med en faktor på ca 4.

Sortering eller bestämning av redan installerade ledare (dubbelpolig applikation)

Krav:

Alla kretsar i kabeln får inte vara strömförande.

Kabelanslutningarna måste vara tvinnade och elektriskt anslutna mellan varandra.

Du behöver flera sändare med olika sändningskoder.

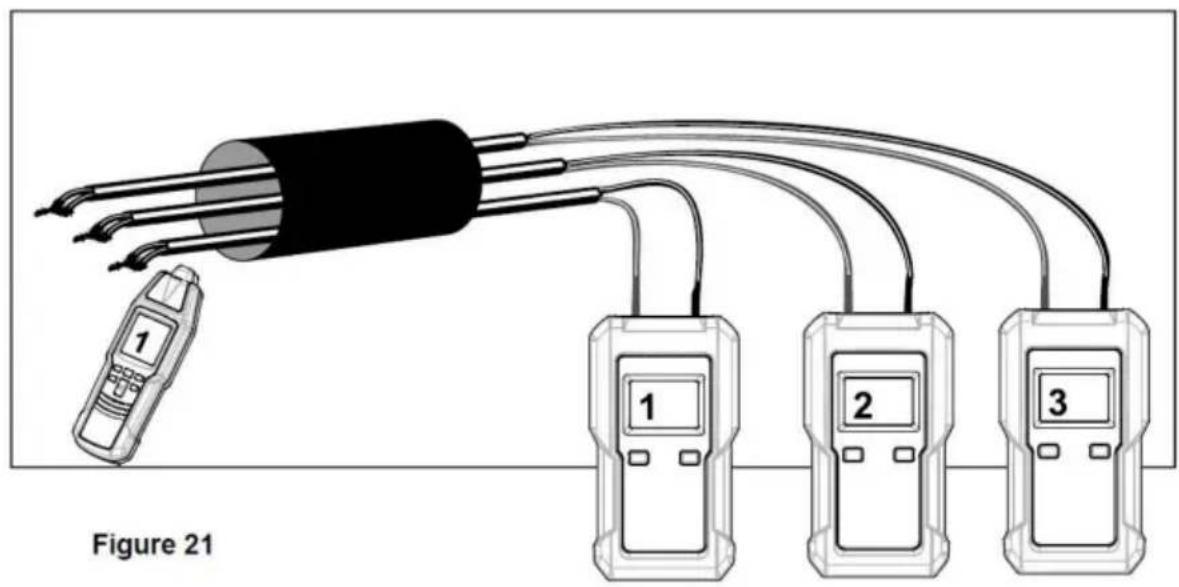

Anslut sändaren enligt figur 21. Utför detta exempel enligt beskrivningen i applikationsexemplet.

För detta applikationsexempel, observera att de avskalade ledningarna är vridna med varandra. Den elektriska anslutningen mellan de avskalade elektrodanslutningarna måste vara bra.

Om du bara har en sändare, kan sorteringen av de mantlade kablarna göras genom att sekventiellt återansluta sändaren.

Notera:

"Öka överföringsnivån från nivå 1 till nivå 3 med " LEVEL / * "-knappen ökar mottagarens detekteringsavstånd med en faktor på ca 4."

Beröringsfri nätspänningsdetektering

Testet utförs i enlighet med figur 22. För detta applikation krävs ingen sändare.

Välj läge för detektering av nätspänning med knappen " NCV " på mottagaren.

(När nätspänningsdetekteringsläget är valt, visar mottagaren symbolen " NCV " som en indikator.)

mottagaren visar symbolen "NCV" som en indikator. Flytta

Mottagarens sond nära kabeln som ska testas och observera mottagaren för att se var den ger signalindikation.

Stapeldiagrammet som visar signalens intensitet och signalens ljudfrekvens beror på nivån på spänningen hos ledaren under test, avståndet mellan mottagaren och den strömförande ledaren, isoleringen av ledaren etc.

Ju högre frekvens signalljudet från mottagaren är, desto högre spänning, eller ju lägre avstånd till ledaren.

Varning:

Signalintensiteten som indikeras av mottagaren anger inte nödvändigtvis nivån och typen av spänningen för den ledare som testas.

Värdet på en spänning kan endast bestämmas av en fackman med mätverktyg som en multimeter.

Mottagarens signalindikation påverkas av avståndet mellan mottagarsonden och ledaren som testas, spänningen av ledaren, ledarens isolering etc. Ledaren under test kan vara live även om mottagaren inte ger någon signalindikation. För att undvika elektriska stötar och personskador, rör inte någon ledare med hand eller hud.

Före och efter varje användning, verifiera mottagarens funktion genom att detektera ett känt strömsatt eluttag. Använd inte mottagaren om den fungerar onormalt eller är skadad.

För att undvika störningar, använd inte mottagaren där det är starka omgivande elektromagnetiska fält; annars kan testresultatet bli fel.

Ställa in sändarens sändningskod

Se till att sändaren är avstängd. På sändaren,

tryck och håll ned "-knappen medan du trycker kort på "LEVEL /"-knappen. Släpp alla knappar. När sändaren har vridits

LEVEL /"-knappen tills önskad överföring

koden visas på sändarens display.

För att lämna inställningsläget för sändningskod, tryck och håll ned

"-knappen i ca 1 sek. Sändaren stängs av."

Använda mottagarens belysningsfunktion

Se till att mottagaren är påslagen och tryck sedan kort på knappen " för att tända eller släcka lampan på mottagaren. Ljuset släcks automatiskt efter cirka 60 sekunder.

UNDERHÅLL

Varning

Torka av höljet med jämna mellanrum med en fuktig trasa. Använd inte slipmedel eller lösningsmedel.

Allmänt underhåll:

Försök aldrig att reparera eller utföra service, förutom att byta batteri och säkring instrumentet.

Förvara instrumentet på en torr plats när den inte används. Förvara den inte i en miljö med intensivt elektromagnetiskt fält.

Om instrumentet misslyckas, kontrollera och byt ut (vid behov) batterierna och säkring och/eller granska denna handbok för att verifiera korrekt funktion.

BYTE AV BATTERI

Byte av batteri i sändaren:

När batterinivåindikatorn på sändarens display tänds

eller när mottagarens display visar " ", är batteriet i sändaren inte tillräckligt högt och du måste byta ut det omedelbart; annars kommer sändaren inte att fungera normalt eller mätnings-/detekteringsresultat kan vara fel.

För att byta batteri, stäng av sändaren och koppla sedan bort sändaren från valfri kabel/ledning och krets. Ta bort skruven på batterilocket på sändaren och ta sedan bort batterilocket. Byt ut det gamla batteriet mot ett nytt av samma typ, se till att polaritetsanslutningarna är korrekta. Sätt tillbaka batterilocket och skruven.

Varning

För att undvika elektriska stötar, stäng av sändaren och koppla sedan bort den sändaren från valfri kabel/ledning och krets innan du öppnar batteriluckan eller sändarens hölje.

Byte av batteri i mottagaren:

När indikatorn för lågt batteri visas på mottagarens display är batteriet i mottagaren inte tillräckligt högt och du måste byta ut det omedelbart; annars fungerar inte mottagaren normalt eller så kan detektionsresultatet vara fel.

För att byta batteri, stäng av mottagaren först. Ta bort skruven på batteriluckan på mottagaren och ta sedan bort batteriluckan. Byt ut det gamla batteriet mot ett nytt av samma typ, se till att polaritetsanslutningarna är korrekta. Sätt tillbaka batterilocket och skruven.

BYTE AV SÄKRING I SÄNDAREN

Säkringen i sändaren skyddar sändaren mot överbelastning eller felaktig manipulation.

Om utsignalen som genereras av sändaren är svag och inte kan höjas till en normal nivå kan säkringen i sändaren vara skadad.

Använd följande procedur för att kontrollera om säkringen är skadad:

Koppla bort sändaren från alla anslutna kablar/ledningar. Slå på sändaren och ställ sedan in dess överföringsnivå till nivå 1.

" visas på sändarens display. Anslut ena änden av en testkabel till den röda terminalen på sändaren.

Slå på mottagaren. Mottagaren går som standard i automatiskt läge, och symbolen "AUTO" visas på mottagarens display som en indikator. Placera både sändaren och mottagaren på ett träbord (eller en icke-metallisk skrivbord). Flytta mottagarsonden nära testkabeln som är ansluten till den röda terminalen på sändaren och justera mottagarens position tills mottagaren visar en avläsning som ungefär 700. Flytta inte mottagaren från och med nu och i följande procedur och notera denna läsning. Flytta inte sändaren. Anslut den oanvända änden av testsladden till den svarta terminalen på sändaren. Om säkringen i sändaren är bra, fördubblas avläsningen på mottagarens display ungefär.

Om det behövs, använd följande steg för att byta ut säkringen:

Stäng av sändaren. Koppla bort sändaren från eventuell kabel/ledning och krets.

Ta sedan bort skruven på batterilocket på sändaren, ta bort batterilocket och ta sedan bort batteriet. Ta bort skruvarna på baksidan av sändaren och sedan ta bort bakstycket. Byt ut den skadade säkringen mot en ny med samma märkning. Sätt tillbaka bakstycket och dess skruvar. Sätt sedan tillbaka batteriet, batterilocket och skruven på rätt sätt.

Sändaren använder en säkring vars värden är: 500mA/600V, snabbverkande, ∅6,35X32mm.

INSTRUMENTKALIBRERING

För att säkerställa mätnoggrannhet måste instrumentet periodiskt kalibreras av vårt företag. Det rekommenderade kalibreringsintervallet är ett år.

Om instrumentet används mycket ofta eller om det används under tuffa förhållanden rekommenderar vi kortare intervall. Om instrumentet endast används ett fåtal gånger kan kalibreringsintervallet förlängas till 3 år.

Behåll originalförpackningen för senare transport, t.ex. för kalibrering. Alla transportskador på grund av felaktig förpackning kommer att uteslutas från garantianspråk.

För att undvika skador orsakade av batteriläckage, ta bort batterierna från instrumentet om du inte använder instrumentet under en längre tid.

När instrumentet inte används måste det förvaras i torrt utrymme utan intensiva elektromagnetiska fält.

TEKNISK DATA

Sändare:

Utsignal: 125kHz

Externt spänningsmätområde: 12V DC 600V DC, eller 12V AC 600V AC vid 50Hz 60H

Display: LCD

Mätkategori: CAT III 600V

Föroreningsgrad: 2

Batteri: 9V batteri, 6F22 eller motsvarande, 1 st

Driftmiljö: Temperatur: 0

°C till 40°C

Förvaringsmiljö: Temperatur: -20 till 60

Arbetshöjd: 0 till 2000 meter

Storlek: 133mm x 76mm x 32mm

Vikt: Cirka 207g (inklusive batteri)

Mottagare:

Spårningsdjup: Spårningsdjupet beror på medium och applikation.

Kabellokaliseringsläge: Cirka 0 till 2 meter (enpolig applikation)

Cirka 0 till 0,5 meter (dubbelpolig applikation), eller 0 till 2,5 meter (endast när en separat returledning används i dubbelpolig applikation)

Obs: Avståndet mellan sändaren och mottagaren måste vara 2 m. Använd inte PINPOINT-läget i dubbelpoliga tillämpningar.

Beröringsfri AC-spänningsdetekteringsområde: 90V AC till 264V AC, vid 50Hz till 60 Hz

Display: LCD

Batteri: 9V batteri, 6F22 eller motsvarande, 1 st

Driftsmiljö: Temperatur: 0°C till 40°C

Lagringsmiljö: Temperatur: -20°C till 60°C

Arbetshöjd: 0 till 2000 meter

Storlek: 186 mm x 60 mm x 35 mm

Vikt: Cirka 234 g (inklusive batteri)

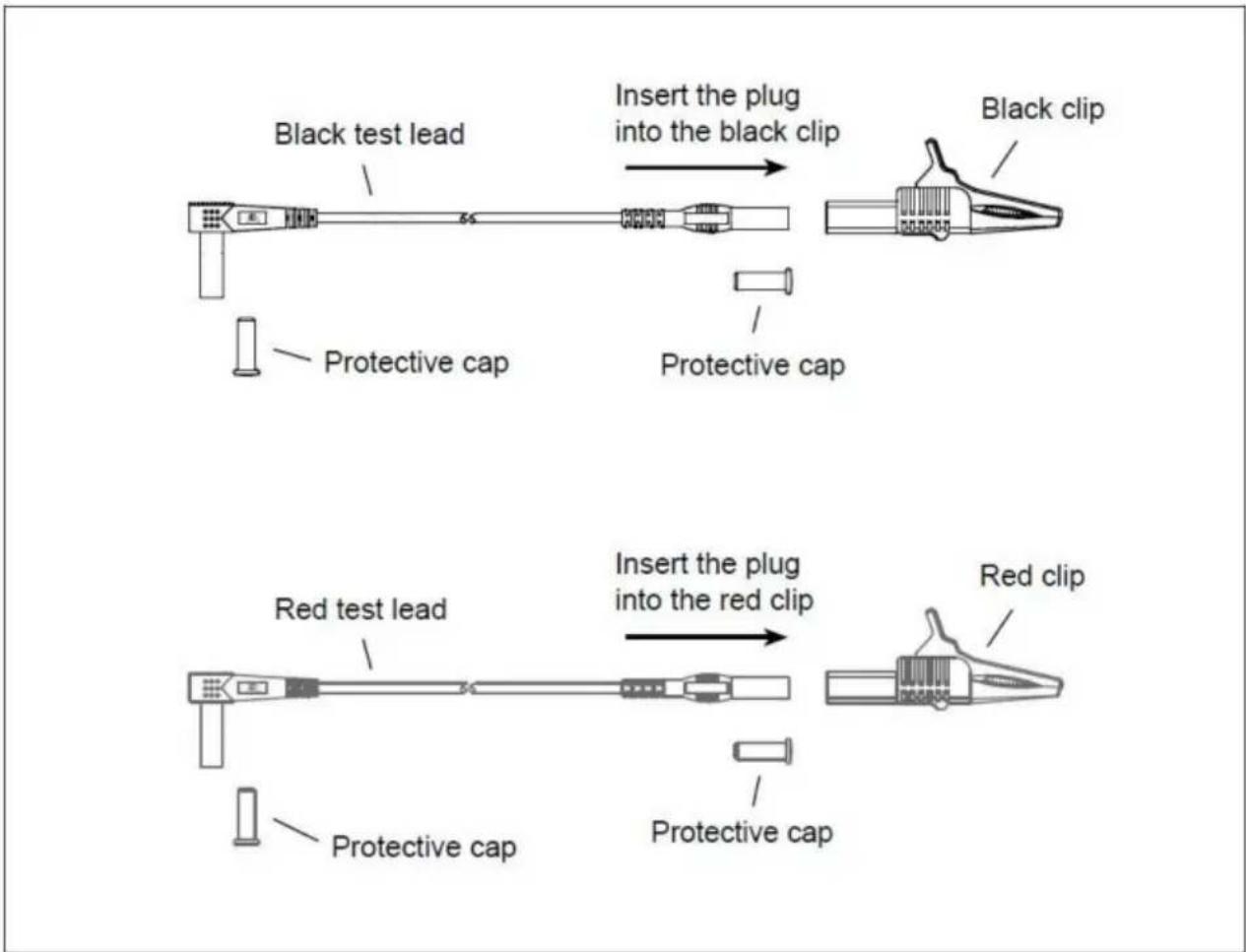

BILAGA: MONTERING AV TESTLEDAR

Innan du använder de medföljande testkablarna som är utan sond, måste du ansluta dem till krokodilklämmorna enligt beskrivningen nedan:

Ta bort de två skyddslocken vid de två ändarna av varje testledning. Se figur 23, för in den specificerade änden av varje testledning i motsvarande alligatorklämma tills slutet nås.

Denna manual kan ändras utan föregående

meddelande. Vårt företag kommer inte att ta det övriga ansvaret för någon förlust. Innehållet i den här bruksanvisningen kan inte användas som skäl att använda instrumentet för alla speciella tillämpningar.

Tillbehörslista

1. Testkablar *1
2. Testsonder *2
3. Testklämmor *2, L-formad jordstav *1, *1, Instruktionsmanual *1, 9V litiumbatteri *2
4. Phillips skruvmejsel *1
5. USB-laddningskabel *1

Förvaringspåse

Teknisk support och e-garanticertifikat
