GEBRUIKSAANWIJZING YS-064 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

RADIATORKOELVLOEISTOF DRUKTESTER

MODEL:YS-064

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door.

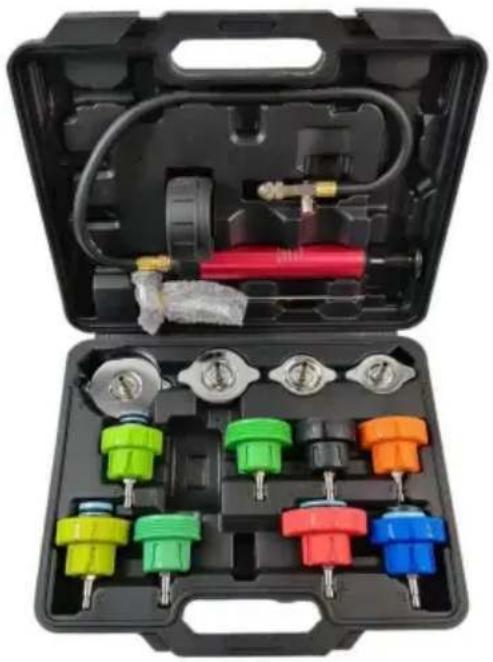

PRODUCTIESCHEMA

Nummer	Naam	Afbeelding	Specificatie	hoeveelheid
1	Pomp		Druk bereik 0-35psi/0-2,5bar	1
2	2# Testdop			1
3	3# Testdop			1
4	4# Testdop			1
5	5# Testdop			1
6	6# Testdop		Diameter: M50*3,5 Engels 10 knoppen	1
7	7# Testdop		Diameter: M45*3.5 Engels 9 knoppen	1
8	8# Testdop		Diameter::M57*3Engels 9knoppen	1
9	9# Testdop		Diameter::M62*3Engels 9knoppen	1
10	10# Testdop		Diameter::M49*4,5Engels 6knoppen	1
11	11# Testdop		Diameter::M46*3,5Engels 9knoppen	1
12	12# Testdop		Diameter:M51*3Engels 8knoppen	1
13	13# Testdop		Diameter:M61*4Engels 6knoppen	1
14	Thermometer		Bereik:0-200C/32 -204°C	1

Model	YS-064
Drukbereik (psi)	0-35
Hoeveelheid (stuks)	14
Productgrootte	340*290*95mm
Nettogewicht (kg)	2.2

AANDACHT

ÿ Koelvloeistof kan eruit spuiten.
ÿ Laat de druk af voordat u de pomp of de adapter demonteert. ÿ Controleer de

koelvloeistof na de druktest of herstel het juiste niveau en

vorstbescherming.

ÿ Wees voorzichtig bij het werken aan draaiende motoren. Losse of wijde kleding kan

vast komen te zitten in draaiende motoronderdelen.

Bestudeer, begrijp en volg alle instructies die bij dit product worden geleverd. Lees deze

Lees de instructies zorgvuldig door voordat u dit gereedschap installeert, bedient, onderhoudt of repareert.

Bewaar deze instructies op een veilige, toegankelijke plaats.

BEOOGD GEBRUIK VAN HET GEREEDSCHAP

Deze kit is ontworpen om te testen op lekkage in koelsystemen van voertuigen, inclusief radiatoren

doppen, en alleen voor snelle wisseling van koelvloeistof. Alleen gebruiken zoals bedoeld.

ÿ Lees altijd de instructies zorgvuldig door voordat u het gereedschap gebruikt.

ÿ Deze gereedschapset is alleen bedoeld voor onderhoud aan het

koelsysteem. ÿ Zorg ervoor dat het werkgebied voldoende verlicht

is. y Houd kinderen en onbevoegde personen uit de buurt van het werkgebied. y Houd het

werkgebied schoon en opgeruimd, droog en vrij van ongerelateerde materialen.

ÿ Laat deze gereedschapset NIET gebruiken door ongeschoolde

personen. ÿ Draag altijd oogbescherming die voldoet aan de OSHA- en ANSI Z87.1-normen. ÿ

Draag altijd handschoenen wanneer u met het gereedschap werkt.

ÿ Draag altijd gehoorbescherming.ÿ

Afvalverwerking: Klanten dienen de plaatselijke voorschriften voor het verwerken van gebruikte/afvalproducten te volgen. onderdelen.

ÿ Verwijder de radiatordop of de dop van de koelvloeistoffles niet als de motor heet is of

bij bedrijfstemperatuur. Laat de motor eerst afkoelen als u deze waarschuwing niet in acht neemt schade en/of persoonlijk letsel kan veroorzaken.

VOOR GEBRUIK

NIET GOOIEN - GEEF AAN DE GEBRUIKER

Controleer bij het uitpakken het onderdelenschema en de lijst met onderdeelnummers op pagina 2 om er zeker van te zijn dat alles in orde is.

onderdelen zijnbegrepen. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw distributeur.

GEBRUIKSAANWIJZING

1. Lekkagetest van het koelsysteem

1.1 Verwijder de originele radiatordop van de radiator of het expansievat.
1.2 Kies de juiste adapter uit de testset en sluit deze aan op de radiator of expansievat.
1.3 Sluit nu de handpomp (1) aan op de adapter.

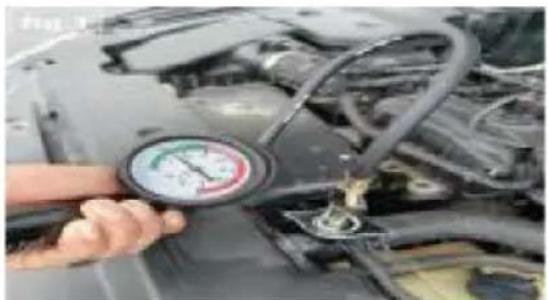

1.4 Druk op de testpomp totdat een druk van 10 tot 15 psi is bereikt (zie afbeelding 1+2)

LET OP: Vermijd een druk van 35 psi of meer!

Controleer de drukmeter. Als de weergegeven waarde afneemt, zit het lek in de koelsysteem.

Er is sprake van een lek in het koelsysteem als er sprake is van drukverlies of waterverlies.

2.1 Verwijder de originele radiatordop.
2.2 Kies de juiste aansluiting 2a of 2ba en sluit deze aan op de radiatordop.

2.3 Druk de testpomp een paar keer in en kijk naar de drukmeter. De druk daalt als de dop defect is. (zie fig. 3)
2.4 Vergelijk de gemeten drukwaarden met de standaarddruk van de radiatordop.

ONDERHOUD / OPSLAG

ÿ Sluit de testadapter aan op de snelkoppeling van de handpomp en druk vervolgens een pa keer op de handpomp om het resterende water uit de testadapter te duwen.

ÿ Laat pneumatische olie in het luchtgat van het uiteinde van de handpomp druppelen om de zuiger te smeren van de handpomp.

BELANGRIJKE OPMERKING

Deze instructies vervangen de serviceliteratuur niet. U kunt aanvullende informatie vinden in de serviceliteratuur. Voor alle tests moeten voertuigspecifieke gegevens aanwezig zijn; zonder deze gegevens kunnen er geen adequate resultaten worden gegarandeerd.

TOEPASSINGEN

No.

0 Thermometer
