| Tipo di prodotto | Tester di pressione del liquido di raffreddamento |
| Marca | Vevor |
| Modello | YS-064 |
| Gamma di pressione | 0-35 psi (0-2,5 bar) |
| Numero di pezzi | 14 |
| Dimensioni | 340 x 290 x 95 mm |
| Peso netto | 2,2 kg |
| Alimentazione | Manuale (pompa a mano) |
| Funzioni principali | Test di tenuta del sistema di raffreddamento, test di perdita del tappo del radiatore |
| Contenuto del kit | 1 pompa, 13 adattatori per tappi, 1 termometro |
| Utilizzo previsto | Manutenzione dei sistemi di raffreddamento dei veicoli |
| Precauzioni di sicurezza | Indossare occhiali e guanti, non rimuovere il tappo a motore caldo, rilasciare la pressione prima dello smontaggio |
| Manutenzione | Espellere l'acqua residua dopo l'uso, lubrificare il pistone con olio pneumatico |
| Conservazione | In un luogo asciutto e pulito, lontano dalla portata dei bambini |
| Assistenza tecnica | www.vevor.com/support |
| Garanzia | Certificato di garanzia elettronico disponibile sul sito Vevor |
Domande frequenti - YS-064 Vevor
Domande degli utenti su YS-064 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale YS-064 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YS-064 del marchio Vevor.
MANUALE UTENTE YS-064 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
PRESSIONE DEL LIQUIDO DI RAFFREDDAMENTO DEL RADIATORE
COLLAUDATORE
MODELLO: YS-064
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
REFRIGERANTE DEL RADIATORE
TESTER DI PRESSIONE
MODELLO:YS-064
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente attentamente il manuale di istruzioni.

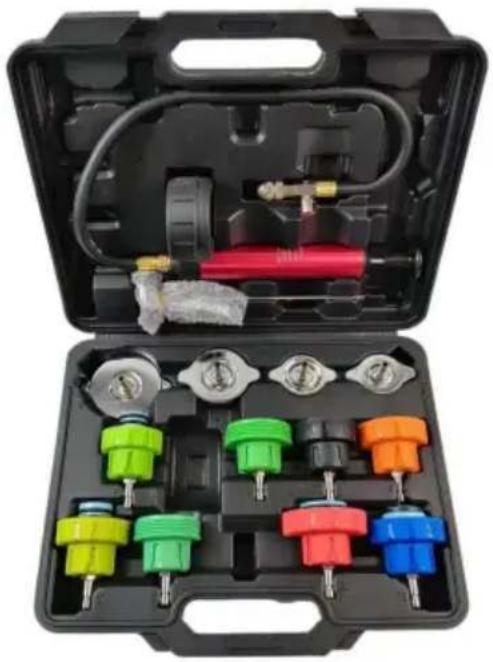

PROGRAMMA DI PRODUZIONE
| Numero | Nome | Immagine | Specificazione | quantità |
| 1 | Pompa |  | Pressione intervallo 0-35 psi/ 0-2,5 bar | 1 |
| 2 | 2# Tappo di prova |  | 1 | |
| 3 | 3# Tappo di prova |  | 1 | |
| 4 | 4# Tappo di prova |  | 1 | |
| 5 | 5# Tappo di prova |  | 1 | |
| 6 | 6# Tappo di prova |  | Diametro: M50*3.5 Inglese 10 germogli | 1 |
| 7 | 7# Tappo di prova |  | Diametro: M45*3.5 Inglese 9 gemme | 1 |
| 8 | 8# Tappo di prova |  | Diametro::M57*3Inglese 9germogli | 1 |
| 9 | 9# Tappo di prova |  | Diametro::M62*3Inglese 9gemme | 1 |
| 10 | 10# Tappo di prova |  | Diametro::M49*4.5Inglese 6germogli | 1 |
| 11 | 11# Limite di prova |  | Diametro::M46*3.5Inglese 9gemme | 1 |
| 12 | 12# Tappo di prova |  | Diametro:M51*3Inglese 8germogli | 1 |
| 13 | 13# Limite di prova |  | Diametro:M61*4Inglese 6gemme | 1 |
| 14 | Termometro |  | Allineare:0-200 °C/32 -400°F | 1 |
PARAMETRI TECNICI
| Modello | YS-064 |
| Campo di pressione (psi) | Da 0 a 35 |
| Quantità (PZ) | 14 |
| Dimensioni del prodotto | 340*290*95 millimetri |
| Peso netto (kg) | 2.2 |
ATTENZIONE
ÿ Il refrigerante può fuoriuscire a
spruzzo. ÿ Prima di smontare la pompa o l'adattatore, rilasciare la pressione. ÿ Controllare il liquido
di raffreddamento dopo la prova di pressione o riparare il livello corretto e
protezione dal gelo.
ÿ Prestare attenzione quando si lavora su motori in funzione. Gli abiti larghi o larghi possono essere intrappolati nelle parti rotanti del motore.
Studiare, comprendere e seguire tutte le istruzioni fornite con questo prodotto. Leggere queste
attentamente le istruzioni prima di installare, utilizzare, sottoporre a manutenzione o riparare questo utensile.
Conservare queste istruzioni in un luogo sicuro e facilmente accessibile.
Questo kit è progettato per testare le perdite nei sistemi di raffreddamento dei veicoli, incluso il radiatore
tappi e solo per cambio rapido del refrigerante. Utilizzare solo come previsto.
ÿ Leggere sempre attentamente le istruzioni prima di utilizzare l'utensile. ÿ Questo kit di
utensili è destinato esclusivamente alla manutenzione del sistema di
raffreddamento. ÿ Assicurarsi che l'area di lavoro abbia un'illuminazione
adeguata. ù Tenere i bambini e le persone non autorizzate lontano dall'area di lavoro. ù Mantenere
l'area di lavoro pulita e in ordine, asciutta e libera da materiali estranei.
ÿ NON consentire a persone non addestrate di utilizzare questo kit di utensili.
ÿ Indossare sempre protezioni per gli occhi conformi agli standard OSHA e ANSI Z87.1.ÿ Indossare sempre
guanti quando si lavora con l'utensile.
ÿ Indossare sempre protezioni acustiche.
ÿ Smaltimento: i clienti devono seguire le normative locali per gestire i rifiuti usati/rifiuti. parti.
ÿ Non rimuovere il tappo del radiatore o il tappo del contenitore del liquido refrigerante quando il motore è caldo o a temperatura di esercizio. Lasciare raffreddare il motore prima di non prestare attenzione a questa avvertenza può causare danni e/o lesioni personali.
PRIMA DELL'USO
NON GETTARE-DARE ALL'UTENTE
Durante il disimballaggio, controllare lo schema delle parti e l'elenco dei numeri delle parti a pagina 2 per assicurarsi che tutto incluso. Se qualche parte è mancante o danneggiata, contattare il distributore. le parti sono
ISTRUZIONI PER L'USO
- Test di perdita del sistema di raffreddamento
1.1 Rimozione del tappo del radiatore originale dal radiatore o dal vaso di espansione.
1.2 Scegliere l'adattatore appropriato dal set di prova e collegarlo al radiatore
o vaso di espansione.
1.3 Ora collegare la pompa manuale (1) all'adattatore.

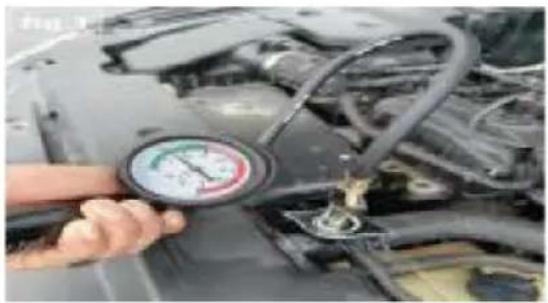

1.4 Premere la pompa di prova fino a raggiungere una pressione compresa tra 10 e 15 psi (vedere figura 1+2)
ATTENZIONE: evitare una pressione pari o superiore a 35 psi!
Controllare il manometro. Se il valore visualizzato diminuisce, la perdita è nel
sistema di raffreddamento.
Il sistema di raffreddamento presenta una perdita se si verifica un calo di pressione o una perdita d'acqua.
- Test di perdita del tappo del radiatore
2.1 Rimuovere il tappo originale del radiatore.
2.2 Scegliere il giunto 2a o 2ba appropriato e collegarlo al tappo del radiatore.
2.3 Premere la pompa di prova per alcune volte e osservare il manometro. La pressione scende se il tappo è difettoso. (vedere fig. 3)
2.4 Confrontare i valori di pressione misurati con la pressione standard del tappo del radiatore.
MANUTENZIONE / CONSERVAZIONE
ÿ Collegare l'adattatore di prova all'attacco rapido della pompa a pressione manuale, quindi premere la pompa a pressione manuale alcune volte per spingere l'acqua residua fuori dall'adattatore di prova.
ÿ Versare l'olio pneumatico nel foro dell'aria dell'estremità della pompa manuale per lubrificare il pistone della pompa a mano.
NOTA IMPORTANTE
Queste istruzioni non sostituiscono la documentazione di servizio. È possibile trovare informazioni aggiuntive nella documentazione di servizio. Per tutti i test, devono essere presenti dati specifici del veicolo; senza questi dati, non sono garantiti risultati adeguati.
APPLICAZIONI
No.
0 Thermometer
