INSTRUKCJA OBSŁUGI JCS-C Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI wagi liczącej

Model: JCS-C

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

A. Wyświetlacz zasilania

1. Precyzyjna waga JCS-C charakteryzuje się wyjątkową jakością przemysłową i innowacyjnymi koncepcjami projektowymi do liczenia produkcji SMT. Oferuje wyjątkową wydajność i może spełniać różnorodne wymagania robocze w różnych środowiskach. Ten produkt służy jako waga ważąca, licząca i formułująca do użytku w fabrykach i laboratoriach. Jest przeznaczona do użytku niehandlowego.
2. Różne jednostki ważenia: dostępne są kg, gramy, funty, uncje, karaty i inne niestandardowe jednostki ważenia.
3. Ulepszone mikro-ważenie dla precyzyjnych dodatków próbek: Wykorzystując najnowszą technologię przetwarzania cyfrowego, utrzymuje stabilność odczytu, jednocześnie znacznie poprawiając szybkość reakcji dla mikro-dodatków.

Zapewnia to spójność między dodaną próbką a odczytem wagi.

1. Automatyczne ustawienie stabilności zera: Zmiany środowiskowe mogą powodować dryft zera na wyświetlaczu. Automatyczne ustawienie stabilności zera zapewnia, że waga utrzymuje ważenie od minimalnej wartości ważenia nawet przy niewielkich wahaniach środowiskowych.

B. Wyświetlacz zasilania

1. Wyświetl „888888” przez 1 sekundę.	2. Wyświetl specyfikację jako „3000.1 przez 0,5 sekundy.
3. Wyświetla napięcie.	4. Powrót do zera.

C. Funkcje wspólne

1. Klawiatury (w sumie 4):

(1) Zakres zerowania: ±2%.
(2) Zakres tarowania: 2%\~100%. Podczas korzystania z funkcji g【ZERO/TARA】, działa ona jako zerowanie w zakresie zerowania, w przeciwnym razie następuje tarowanie.
(3) Funkcja domyślna: proste ważenie, ale w razie potrzeby można przełączyć na żądaną funkcję lub ustawienie.
(4) Przeciążenie: Po przekroczeniu 100%FS + 9d wyświetla się 【-DE-】。
(5) Zliczanie: Po przekroczeniu 999999 wyświetla się【——】。
(6) Niskie napięcie:

Poniżej 3,55 V wyświetlana jest wartość napięcia w sposób ciągły.

Powyżej 3,55 V, ale poniżej 3,65 V, okresowo wskazuje na niskie napięcie.

(7) Podczas wyświetlania kodów wewnętrznych po uruchomieniu pojawia się monit o ponowną kalibrację lub serwisowanie.

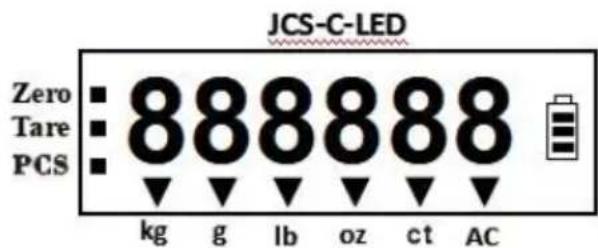

3. Kontrolki

Zero, tara, szt., kg, g, lb, uncja, ct, AC.

JCS-C-LED Zero ■ 8888888 Tare ■ PCS ■ kg g lb oz ct AC

4. Konwersja jednostek

Naciśnij przycisk 【UNIT】, aby przełączać się pomiędzy jednostkami kg/g/funty/oz/ct; zmiana jednostki nie zostanie zapisana.

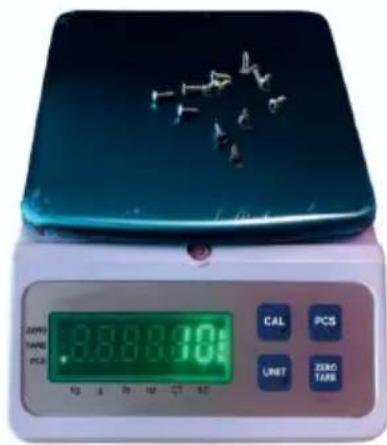

5. Funkcja zliczania

(6) Jeżeli próbkowanie zostało przeprowadzone wcześniej, naciśnięcie przycisku 【UNIT】umożliwia bezpośrednie przełączenie do trybu liczenia.

A. Aby w razie konieczności ponownie pobrać próbkę, naciśnij i przytrzymaj przycisk 【PCS】, aby ponownie wybrać ilość próbki.

B. Podczas liczenia naciśnięcie klawisza 【UNIT】 umożliwia wyjście.

(2) Jeśli wcześniej nie pobrano próbek, naciśnij przycisk【UNIT】, aż zaświeci się kontrolka PCS, aby przejść do trybu wyboru ilości próbek:

Weight Window SP XXX

K. Naciśnij klawisz【CAL】, aby wybrać wartość ilościową 10/20/50/100/200/500, umieść obiekt, naciśnij klawisz【PCS】, aby potwierdzić i przejdź do następnego kroku.

L. Podczas wybierania ilości próbki możesz nacisnąć przycisk 【UNIT】, aby wyjść.

Uwaga: Jeśli masa jest równa zero lub jest ujemna, zostanie wyświetlony komunikat 【-Erro-】, a ekran powróci do wyboru ilości próbki.

Jeżeli pojedyncza masa jest mniejsza niż 50% wartości działki skali, przed przejściem w tryb liczenia wyświetli się symbol 【-SLAC-】.

Jeżeli zmierzona masa jest mniejsza niż 40 działek wagi, przed przejściem w tryb liczenia zostanie wyświetlony symbol 【-CSL-】.

D. Kalibracja użytkownika

1. Uzyskaj dostęp do kalibracji użytkownika:

W trybie ważenia naciśnij i przytrzymaj przycisk 【CAL】 przez 2 sekundy, aby

uzyskać dostęp do kalibracji

użytkownika, wyświetlając:

1. Uzyskaj punkt zerowy kalibracji:

wyświetlanie:

Weight Window

0.00

Po uzyskaniu punktu zerowego naciśnij dowolny klawisz, aby przejść do następnego kroku.

1. Wybierz wartość ciężarka kalibracyjnego, a wyświetlacz ciężarka kalibracyjnego zacznie migać.

A. Jeśli nie jest potrzebna żadna zmiana wartości ciężarka kalibracyjnego, naciśnij dowolny klawisz raz, aby wyświetlić masę ciężarka, umieść ciężarek kalibracyjny, naciśnij klawisz 【ZERO/TARE】, aby zakończyć kalibrację.

B. Jeżeli konieczna jest zmiana wartości ciężarka kalibracyjnego:

xxi. Naciśnij klawisz【PCS】, aby przesunąć cyfry (rozpoczynając od najwyższej), przy czym aktualnie modyfikowana cyfra będzie migać.

xxii. Naciśnij przycisk 【ZERO/TARE】, aby zmienić bieżącą wartość cyfry (cyklicznie od 0 do 9).

xxiii. Naciśnij przycisk【UNIT】, aby potwierdzić wartość ciężarka kalibracyjnego i wyświetlić migającą wartość całego ciężarka kalibracyjnego.

xxiv. Po potwierdzeniu wartości ciężarka kalibracyjnego, umieść ciężarek kalibracyjny i naciśnij przycisk 【ZERO/TARE】, aby zakończyć kalibrację.

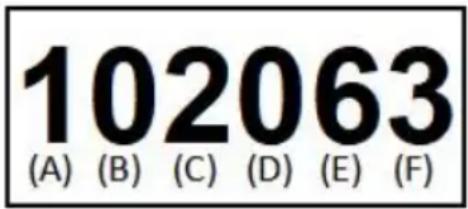

E. Tryb ustawień

Naciśnij przycisk【ZERO/TARE】 podczas włączania zasilania, aby przejść do trybu ustawień, wyświetlając XXXXXX (domyślnie 102063).

• Za pomocą klawisza 【PCS】 przesuwaj cyfry (rozpoczynając od najwyższej), przy czym aktualnie modyfikowana cyfra będzie migać.
• Za pomocą przycisku 【ZERO/TARE】zmień aktualną wartość cyfry (cyklicznie od 0 do 9).
  ● Naciśnij przycisk【UNIT】, aby potwierdzić i powrócić do ważenia.

(1) Opcja C przedstawia ustawienia jasności (zakres: 1\~3), domyślnie jest to 2: Dioda LED: 1 - najniższa, 2 - średnia, 3 - najwyższa.
(2) Opcja D oznacza zakres śledzenia zerowego (zakres: 0\~9), wartością domyślną jest 1:

a) Zakres śledzenia zerowego = (wartość D) × 0,5d.
b) Na przykład, 0 oznacza auto, 1 oznacza 0,5d, 2 oznacza 1d i tak dalej.

(3) Opcja E przedstawia zakres kompensacji liniowej, wartością domyślną jest 0: a) 1\~9 reprezentuje 1\~9d.
(4) Opcja F oznacza jednostkę domyślną po włączeniu (zakres 1\~3), wartość domyślna jest zgodna z ustawieniem modelu:

a) 1 oznacza jednostkę domyślną: kg.
b) 2 oznacza jednostkę domyślną: funt.
c) 3 oznacza jednostkę domyślną: g.
d) 4 oznacza jednostkę domyślną: uncję.
e) 5 oznacza jednostkę domyślną: ct.

Notatka:

• Jeśli liczba miejsc dziesiętnych wagi jest większa lub równa 3 cyfrom, a w ustawieniach modelu ustawiono jednostkę g, zmiana na kg/funty nie będzie skuteczna (domyślnie przełącza się na więcej niż 5 miejsc dziesiętnych).
• Po zmianie modelu domyślna jednostka staje się zgodna z ustawieniem jednostki modelu. Na przykład, jeśli model został ustawiony na kg, a domyślna jednostka po włączeniu została ustawiona na Lb, ale

jednostka została zmieniona na g podczas zmiany modelu, domyślna jednostka po włączeniu staje się g.

F. Tryb ustawień modelu

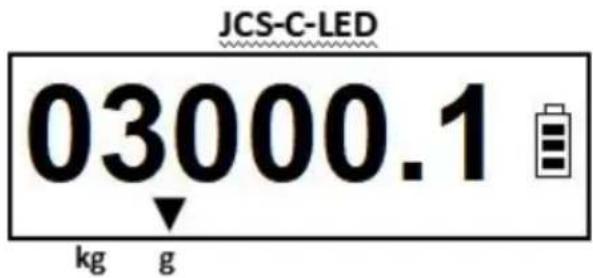

Naciśnij klawisze 【CAL】+【UNIT】podczas włączania zasilania, aby przejść do trybu ustawień modelu, wyświetlając (domyślnie 03000.1).

JCS-C-LED 03000.1 kg g

Model ten przedstawia się następująco: maksymalna wartość ważenia 3000,0, 1 miejsce po przecinku, wartość działki 1, jednostka w g.

Za pomocą klawisza 【PCS】 można zmieniać cyfry (od 6. do 2. cyfry), wybierając przecinek dziesiętny, wartość dzielenia (cyfra po prawej stronie) i jednostkę.

Za pomocą przycisku 【ZERO/TARA】 można zmieniać cyfry, miejsca dziesiętne, wartość podziału i jednostkę.

Zatwierdź zmiany i wróć do ważenia za pomocą przycisku 【UNIT】.

1. Zmień maksymalną wartość ważenia:

Użyj przycisku 【PCS】, aby zmienić cyfry (od 6. do 2. cyfry), a przycisku 【ZERO/TARE】, aby je zaktualizować.

1. Zmień wartość podziału:

Za pomocą klawisza 【PCS】 przesuń się do pierwszej cyfry (najbardziej wysuniętej na prawo), a za pomocą klawisza 【ZERO/TARE】 zmień wartości podziału (1/2/5).

1. Zmień miejsca dziesiętne:

Za pomocą przycisku 【PCS】przesuń się do migającego punktu dziesiętnego, a za pomocą przycisku 【ZERO/TARE】 przełączaj się między miejscami dziesiętnymi od 0 do 5.

1. Zmień jednostkę dla modelu:

Za pomocą przycisku 【PCS】przejdź do migającego symbolu jednostki, a następnie za pomocą przycisku 【ZERO/TARE】przełączaj się między kg i g.

G. Wydajność metrologiczna:

Specyfikacje	Wartość podziału kalibracji (e)	Wyświetl wartość podziału (d=e)	Maksymalna waga (maks.)	Minimalne ważenie (min. 20e)	Zakres zerowania ( ± 2% maks.)	Zakres tary (+100% maks.)	Limit wyświetlania (maks. +9E)
10kg	0,1 g	0,1 g	10kg	2g	± 200g	+10kg	10000,9

H. Wybór źródła zasilania :

1. Wtyczka Ameryki Północnej: AC110V 60Hz
2. Wtyczka europejska: AC220-240V 50Hz
3. Wtyczka australijska: AC220-240V 50Hz

I. Wymagania środowiskowe:

Wilgotność: Wilgotność względna nie przekraczająca 90%

Temperatura: Temperatura przechowywania -10°C do +50°C

Temperatura pracy 0°C do +40°C

Wilgotność: Wilgotność przechowywania <70%RH (bez szronu)

Wilgotność robocza <90%RH (bez kondensacji)

J. Typowe rozwiązywanie problemów:

NIE	KŁOPOTY	OZNACZA	POWÓD	RADZIĆ
1	Włącz, pokaż „LB” i alarm	SŁABA BATERIA (ZASILANIE)	Brak zasilania akumulatora	ŁADOWANIE
			Zepsuta bateria	zmień baterię
2	Włącz, pokaż „ED”	BŁĄD WAŻENIA	USZCZELNIENIE LINII OGNIWA OBCIĄŻENIOWEGO - WYŁĄCZONE	PONOWNE USZCZELNIANIE
			DOTKNIJ OGNIWA OBCIĄŻNIKOWEGO Z CZĘŚCIĄ	KONTROLA
			Uszkodzone ogniwo obciążnikowe	ZMIEŃ OGNIWO OBCIĄŻAJĄCE
			ZNISZCZONA PCB	ZMIEŃ PCB
3	Włącz liczenie przeskoków	Liczba okienek wagowych ulega zmianie, nie	za MOKRO	OSUSZ PCB i ogniwo obciążnikowe
			ZBYT TRWAŁY	zdejmij płytkę
		można ich ważyć		drukowaną, najpierw używając środka czyszczącego na bazie alkoholu, a następnie osusz ją
			DOTKNIJ OGNIWA OBCIĄŻNIKOWEGO Z CZĘŚCIĄ	KONTROLA
			USZCZELNIENIE LINII OGNIWA OBCIĄŻENIOWEGO - WYŁĄCZONE	PONOWNE USZCZELNIANIE
			Uszkodzone ogniwo obciążnikowe	ZMIEŃ OGNIWO OBCIĄŻAJĄCE
			ZNISZCZONA PCB	ZMIEŃ PCB
4	Podczas ładowania, liczenia	Liczba okienek wagowych przy zmianie, nie można ładować	Adapter	zmień adapter
5	Digital 8 nie jest pełni dostępny	Cyfrowy 8 nie jest w pełni wyświetlany lub jest mniej	zwarcie obwodu elektronicznego	za pomocą drutu izolowanego gumą, łączącego
			Dioda LED zepsuta	zmień diodę LED
			Napęd zepsuty	zmień tablicę wyświetlacza
6	klucz nie działa	naciśnij klawisz nie może działać	klucz się zaciął	kontrola
			klucz nie może wrócić	zmiana klucza
			zwarcie obwodu elektronicznego klucza	za pomocą drutu izolowanego gumą, łączącego
			ZNISZCZONA PCB	ZMIEŃ PCB
			KLAWIATURA KOROZJI	ZMIEŃ KLAWIATURĘ
7	BEZ CIĘŻARÓWKI	nie ma żadnego ciężaru	linia ogniwa obciążnikowego i łącze PCB uszkodzone	kontrola
			USZCZELNIENIE LINII OGNIWA OBCIĄŻENIOWEGO - WYŁĄCZONE	PONOWNE USZCZELNIANIE
			Uszkodzone ogniwo obciążnikowe	ZMIEŃ OGNIWO OBCIĄŻAJĄCE
			ZNISZCZONA PCB	ZMIĘŃ PCB
8	nie możnawłączyć	naciśnij przyciskwłączania/wyłączania, nie można włączyć	PRZYCISK WŁ./WYŁ.ZEPSUTY	ZMIĘŃ PRZYCISKWŁ./WYŁ.
			SPRAWDŹ, CZY MOC BATERII JEST WYSTARCZAJĄCA	NISKIE NAPIĘCIE, ŁADOWANIE
				AKUMULATOR USZKODZONY WYMIENIĆ, V<5,6 V
			ZNISZCZONA PCB	ZMIEŃ PCB
9	gdy włączam DI DI DI dźwięk cały czas	gdy włączam DI DI dźwięk cały czas	SPRAWDŹ, CZY MOC BATERII JEST WYSTARCZAJĄCA	NISKIE NAPIĘCIE, ŁADOWANIE
				AKUMULATOR USZKODZONY WYMIENIĆ, V<5,6 V
			ZNISZCZONA PCB	ZMIEŃ PCB
10	włącz dźwięk normalnie, ale bez słów	włącz dźwięk normalnie, ale bez słów	sprawdź czy połączenie wyświetlacza z płytką drukowaną jest w porządku	wyłącz, ponownie połącz łącze płytki wyświetlacza
			uszkodzona tablica wyświetlacza	zmień tablicę wyświetlacza
11	włącz cały czas program „8”	po włączeniu wagi wszystkie okna pokazują 8, nie można ważyć, a dźwięk jest normalny	sprawdź czy połączenie wyświetlacza z płytką drukowaną jest w porządku	wyłącz, ponownie połącz łącze płytki wyświetlacza
			uszkodzona tablica wyświetlacza	zmień tablicę wyświetlacza
12	nie można doładować	Podczas ładowania prądem zmiennym światło działa, ale nie można ładować	Adapter	zmień adapter
			Zepsuta bateria	zmień baterię
		Gdy lampka ładowania prądem zmiennym nie działa,	adapter	zmień adapter
			wtyczka adaptera	zdejmij ładowanie
			uszkodzone połączenie ładowania	zmień część łączącą
			ładowanie łączy się z łączem PCB	ponowne uszczelnienie
			ZNISZCZONA PCB	ZMIEŃ PCB
			Zepsuta bateria	zmień baterię

	Rzeczy	Opis
1	Terytoriumsprzedaży	Ameryka Północna
2	Nazwa	Skala liczenia
3	Model	JCS-C
4	Parametr	Napięcie znamionowe: AC110V/60Hz, Nośność: 10kg, Podziałka: 0,1g

	Rzeczy	Opis
1	Terytoriumsprzedaży	Europa
2	Nazwa	Skala liczenia
3	Model	JCS-C
4	Parametr	Moc znamionowa: AC220-240V/50Hz, Nośność: 10kg, Podziałka: 0,1g

	Rzeczy	Opis
1	Terytoriumsprzedaży	Australia
2	Nazwa	Skala liczenia
3	Model	JCS-C
4	Parametr	Moc znamionowa: AC220-240V/50Hz, Nośność: 10kg, Podziałka: 0,1g

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

Wsparcie techniczne i certyfikat e-gwarancji
