JCS-C - Equipos de medición Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Balanza de conteo de precisión
Marca	Vevor
Modelo	JCS-C
Capacidad máxima	10 kg
Valor de división de pantalla	0,1 g
Peso mínimo	2 g
Unidades de pesaje	kg, g, lb, oz, ct
Alimentación	Adaptador de corriente: 110 V~60 Hz (América del Norte) o 220-240 V~50 Hz (Europa/Australia)
Funciones principales	Pesaje, conteo, conversión de unidades, tara, puesta a cero, calibración de usuario, ajuste de modelo
Rango de puesta a cero	±2 % de la capacidad máxima
Rango de tara	2 % a 100 % de la capacidad máxima
Protección de sobrecarga	Muestra « -DE- » más allá de Max + 9 divisiones
Temperatura de funcionamiento	0 °C a +40 °C
Humedad de funcionamiento	< 90 % HR (sin condensación)
Temperatura de almacenamiento	-10 °C a +50 °C
Humedad de almacenamiento	< 70 % HR (sin congelación)
Mantenimiento y limpieza	Limpiar con un paño suave y alcohol si es necesario; secar completamente; evitar la humedad
Seguridad	No sobrecargar; usar el adaptador suministrado; evitar el agua y los golpes
Piezas de repuesto y reparabilidad	Batería, celda de carga, PCB, teclado, pantalla reemplazables
Asistencia técnica	www.vevor.com/support
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN

Preguntas frecuentes - JCS-C Vevor

¿Cómo encender la balanza?

Conecte el adaptador de corriente o asegúrese de que la batería esté cargada, luego presione el botón de encendido/apagado. La pantalla muestra '888888' y luego la capacidad.

¿Qué hacer si la balanza muestra 'LB'?

El indicador 'LB' señala una batería baja. Recargue la balanza o reemplace la batería si está defectuosa.

¿Cómo cambiar la unidad de pesaje?

Presione la tecla UNIT para alternar entre kg, g, lb, oz y ct. El cambio no se guarda después de apagar.

¿Cómo realizar una calibración de usuario?

En modo de pesaje, mantenga presionado CAL (2 segundos). Siga las instrucciones: obtenga el cero, luego coloque un peso de calibración. Puede ajustar el valor del peso con las teclas PCS y ZERO/TARE.

¿Por qué la pantalla salta o no se estabiliza?

Esto puede deberse a la humedad, un mal contacto de la celda de carga, o un PCB defectuoso. Seque los componentes, verifique las conexiones o reemplace la celda de carga.

¿Cómo usar la función de conteo?

Presione UNIT hasta que se encienda el indicador PCS. Seleccione la cantidad de muestreo (10/20/50/100/200/500) con CAL, coloque las muestras, luego presione PCS para confirmar. La balanza muestra entonces el número de piezas.

¿Cuál es la capacidad máxima de la balanza?

La capacidad máxima es de 10 kg con una división de pantalla de 0,1 g.

¿Cómo ajustar el brillo de la pantalla?

Acceda al modo de configuración (presione ZERO/TARE al encender). Use las teclas para navegar hasta la opción C (brillo). Elija 1 (bajo), 2 (medio) o 3 (alto).

¿Qué hacer si una tecla no funciona?

Verifique si la tecla está atascada o no vuelve. Limpie el teclado, o reemplácelo si está corroído. Un cortocircuito en el PCB también puede ser la causa.

¿Dónde encontrar asistencia técnica y garantía?

Visite el sitio www.vevor.com/support para asistencia técnica y el certificado de garantía electrónico.

MANUAL DE USUARIO JCS-C Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

(La imagen es solo de referencia, consulte el objeto real)

A. Encender la pantalla

1. La báscula de precisión JCS-C cuenta con una calidad industrial excepcional y conceptos de diseño innovadores para el recuento de producción SMT. Ofrece un rendimiento excepcional y puede satisfacer una variedad de requisitos de trabajo en diferentes entornos. Este producto sirve como báscula de pesaje, recuento y fórmulas para su uso en fábricas y laboratorios. Está destinada a un uso no comercial.

2. Múltiples unidades de pesaje: están disponibles kilogramos, gramos, libras, onzas, quilates y otras unidades de pesaje personalizadas.

3. Micropesaje mejorado para adiciones precisas de muestras: al utilizar la última tecnología de procesamiento digital, mantiene la estabilidad en la lectura y mejora significativamente la velocidad de respuesta para las microadiciones. Esto garantiza la coherencia entre la muestra agregada y la lectura de la báscula.

4. Ajuste automático de estabilidad a cero: los cambios ambientales pueden provocar una desviación a cero en la pantalla. El ajuste automático de estabilidad a cero garantiza que la báscula mantenga el pesaje a partir del valor de pesaje mínimo incluso con pequeñas fluctuaciones ambientales.

B. Encender la pantalla

1. Muestra "888888" durante 1 segundo.	2. Las especificaciones se muestran como "3000.1" durante 0,5 segundos.
3. Voltaje de la pantalla.	4. Regresar a cero.

C. Funciones comunes

1. Teclados (4 en total):

6. Funciones simples:

(1) Rango de puesta a cero: ±2%.
(2) Rango de tara: 2%\~100%. Cuando se utiliza 【ZERO/TARE】, funciona como ajuste a cero dentro del rango de ajuste a cero; de lo contrario, realiza una tara
(3) Función predeterminada: Pesaje simple, pero también se puede cambiar a la función o configuración deseada según sea necesario.
(4) Sobrecarga: cuando se excede el 100% FS + 9d, se muestra【-DE-】。
(5) Conteo: Al superar 999999, muestra 【——】。
(6) Baja tensión:

Por debajo de 3,55 V, muestra continuamente el valor de voltaje.

Por encima de 3,55 V pero por debajo de 3,65 V, indica intermitentemente bajo voltaje.

(7) Cuando se muestran códigos internos después del inicio, se solicita recalibración o servicio.

3. Luces indicadoras

4. Conversión de unidades

Presione la tecla 【UNIT】 para cambiar entre unidades Kg/g/Lb/oz/ct; el cambio de unidad no se guarda.

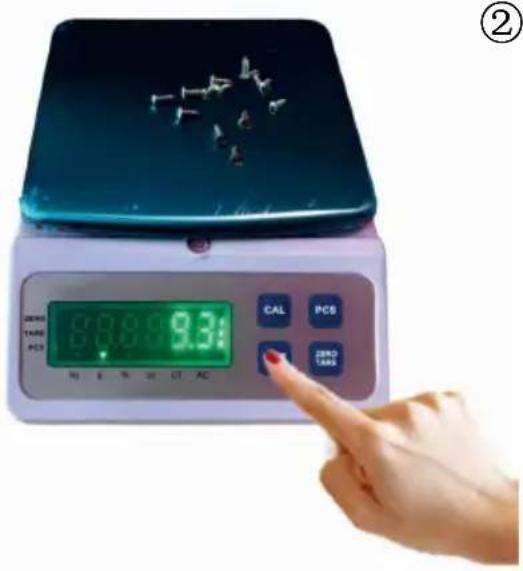

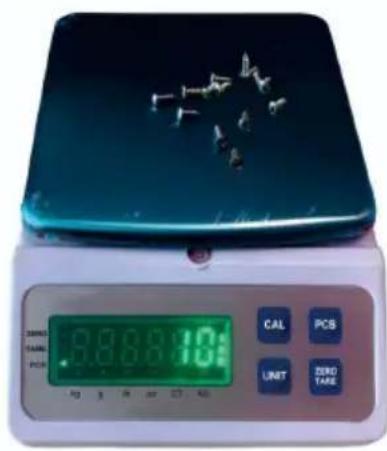

5. Función de conteo

①

(5) Si se ha realizado un muestreo previamente, al presionar la tecla 【UNIDAD】se puede cambiar directamente al modo de conteo.

A. Para volver a muestrear si es necesario, mantenga presionada la tecla 【PCS】para volver a seleccionar la cantidad de muestreo.

B. Durante el conteo, al presionar la tecla【UNIDAD】se puede salir.

(2) Si no se ha realizado ningún muestreo previo, presione la tecla 【UNIT】 hasta que se encienda la luz indicadora PCS para ingresar al modo de selección de cantidad de muestreo:

I. Presione la tecla 【 CAL 】 para elegir un valor de cantidad de 10/20/50/100/200/500, coloque el objeto, presione la tecla 【 PCS 】 para confirmar y continúe con el siguiente paso.

J. Durante la selección de la cantidad de muestreo, puede presionar la tecla 【UNIDAD】para salir.

Nota: Si el peso es cero o negativo, se mostrará 【-Erro-】y volverá a la selección de cantidad de muestreo.

Si el peso individual es inferior al 50% del valor de división de la escala, so mostrará【-SLAC-】 antes de ingresar al modo de conteo.

Si el peso muestreado es menor a 40 valores de división de escala, se mostrará【-CSL-】 antes de ingresar al modo de conteo.

D. Calibración del usuario

1. Acceda a la calibración del usuario:

En el modo de pesaje, mantenga presionada la tecla 【CAL】 durante 2

segundos para acceder a la muestra:

calibración del usuario, que

1. Obtener el punto cero de calibración:

mostrando:

Weight Window

0.00

Después de obtener el punto cero, presione cualquier tecla para pasar al siguiente paso.

3、Seleccione el valor del peso de calibración, con una pantalla parpadeante del peso de calibración

A. Si no es necesario cambiar el valor del peso de calibración, presione cualquier tecla una vez para mostrar el peso, coloque el peso de calibración y presione tecla 【ZERO/TARE】 para completar la calibración.

B. Si es necesario cambiar el valor del peso de calibración:

xvii. Presione la tecla【PCS】para mover los dígitos (comenzando desde el dígito más alto), con el dígito modificado actualmente parpadeando.

xviii. Presione la tecla【ZERO/TARE】para cambiar el valor del dígito actual (ciclando de 0 a 9).

xix. Presione la tecla【UNIDAD】para confirmar el valor del peso de calibración y mostrar todo el valor del peso de calibración parpadeando.

xx. Después de confirmar el valor del peso de calibración, coloque el peso de calibración y presione la tecla 【ZERO/TARE】 para completar la calibración.

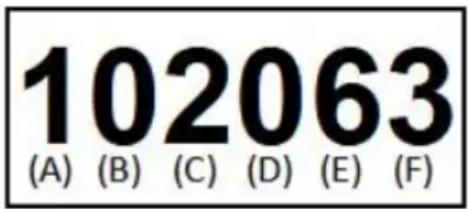

E. Modo de configuración

Presione la tecla【ZERO/TARE】 al encender para ingresar al modo de configuración, mostrando XXXXXX (predeterminado 102063).

• Utilice la tecla【PCS】para mover los dígitos (comenzando desde el dígito más alto), con el dígito modificado actualmente parpadeando.
• Utilice la tecla 【ZERO/TARE】 para cambiar el valor del dígito actual (ciclando de 0 a 9).
• Presione la tecla 【UNIDAD】 para confirmar y volver al pesaje.

(1) La opción C representa la configuración de brillo (rango: 1\~3), el valor predeterminado es 2:

LED: 1 - Más bajo, 2 - Medio, 3 - Más alto.

(2) La opción D representa un rango de seguimiento cero (rango: 0\~9), el valor predeterminado es 1:

a) Rango de seguimiento cero = (valor D) × 0,5d.
b) Por ejemplo, 0 representa auto, 1 representa 0.5d, 2 representa 1d, y as sucesivamente.

(3) La opción E representa el rango de compensación lineal, el valor predeterminado es 0:

a) 1\~9 representa 1\~9d.

(4) La opción F representa la unidad predeterminada de encendido (rango 1\~3), valor predeterminado es consistente con la configuración del modelo:

a) 1 representa la unidad predeterminada: kg.
b) 2 representa la unidad predeterminada: Lb.
c) 3 representa la unidad predeterminada: g.
d) 4 representa la unidad predeterminada: oz.
e) 5 representa la unidad predeterminada: ct.

Nota:

- Si el punto decimal del peso es >= 3 dígitos y la unidad está configurada en g en la configuración del modelo, cambiar a kg/Lb no es efectivo (el

valor predeterminado cambia a más de 5 decimales).

- Después de cambiar el modelo, la unidad predeterminada se vuelve coherente con la configuración de la unidad del modelo. Por ejemplo, si el modelo se configuró en kg y la unidad predeterminada de encendido se configuró en lb, pero la unidad se cambió a g durante el cambio de modelo, la unidad predeterminada de encendido se convierte en g.

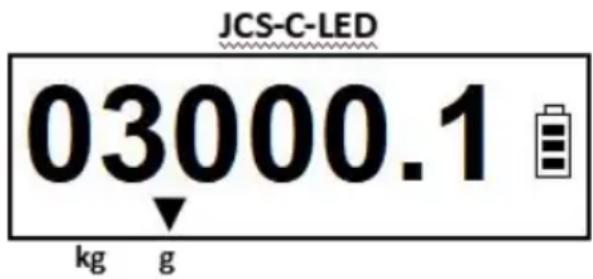

F. Modo de configuración del modelo

Presione las teclas 【CAL】 + 【UNIT】 al encender para ingresar al modo de configuración del modelo, mostrando (predeterminado 03000.1).

Esto representa el modelo de la siguiente manera: Valor de pesaje máximo de 3000,0, 1 decimal, valor de división de 1, unidad en g.

Utilice la tecla【PCS】para mover dígitos (del 6.º dígito al 2.º dígito), seleccionando el punto decimal, el valor de la división (dígito más a la derecha) la unidad.

Utilice la tecla【CERO/TARA】para cambiar dígitos, decimales, valor de división y unidad.

Utilice la tecla【UNIDAD】para confirmar los cambios y volver al pesaje.

1. Cambiar el valor de pesaje máximo:

Utilice la tecla【PCS】para mover dígitos (del 6º dígito al 2º dígito) y utilice la tecla【ZERO/TARE】para actualizar dígitos.

1. Cambiar el valor de la división:

Utilice la tecla【PCS】para moverse al primer dígito (dígito más a la derecha) y utilice la tecla【ZERO/TARE】para cambiar los valores de división (1/2/5).

1. Cambiar los decimales:

Utilice la tecla【PCS】para moverse al punto decimal parpadeante y utilice la tecla【ZERO/TARE】para cambiar entre 0\~5 decimales.

1. Cambiar la unidad para el modelo:

Utilice la tecla【PCS】para moverse hasta el símbolo de unidad que parpadea, y utilice la tecla【ZERO/TARE】para cambiar entre Kg/g.

G. Rendimiento metrológico:

Presupuesto	Valor de división de calibración (e)	Mostrar valor de división (d=e)	Pesaje máximo (Max)	Pesaje mínimo (Min 20e)	Rango de ajuste a cero ( ± 2 % máx.)	Rango de tara (+100 % máx.)	Límite de visualización (máximo +9E)
10 kilos	0,1 g	0,1 g	10 kilos	2 gramos	± 200 g	+10 kg	10000.9

H. Elección de la fuente de energía :

1. Enchufe de América del Norte: CA 110 V 60 Hz.
2. Enchufe europeo: CA 220-240 V, 50 Hz.
3. Enchufe australiano: CA 220-240 V, 50 Hz.

I. Requisitos ambientales:

Humedad: Humedad relativa no superior al 90%.

Temperatura: Temperatura de almacenamiento -10°C a +50°C Temperatura de funcionamiento de 0°C a +40°C

Humedad: Humedad de almacenamiento <70 % HR (sin escarcha) Humedad de funcionamiento <90 % HR (sin condensación)

J. Solución de problemas comunes:

No	PROBLEMA	MEDIO	RAZÓN	ACONSEJAR
1	Encender, mostrar “LB” y alarma	BATERIA BAJA (POWER)	La batería no tiene energía	RECARGA
			Batería rota	cambiar la bateria
2	Activar, mostrar “ED”	ERROR DE PESAJE	SELLADO DE LA LÍNEA DE CÉLULAS DE CARGA	RE-SELLADO
			CÉLULA DE CARGA EN CONTACTO CON ALGO	DE CHEQUES
			CELDA DE CARGA ROTA	CAMBIAR LA CELDA DE CARGA
			PCB ROTO	CAMBIAR LA PCB
3	Activar el conteo de saltos	El número de la ventana de peso está cambiando, no se puede pesa	demasiado mojado	SEQUE la PCB y la celda de carga
			Demasiado sucio	Retire la PCB, limpiela con alcohol primero y luego séquela.
			CÉLULA DE CARGA EN CONTACTO CON ALGO	DE CHEQUES
			SELLADO DE LA LÍNEA DE CÉLULAS DE CARGA	RE-SELLADO
			CELDA DE CARGA ROTA	CAMBIAR LA CELDA DE CARGA
			PCB ROTO	CAMBIAR LA PCB
4	Al cargar, contar	El número de la ventana de peso cambia y no se puede cargar	Adaptador	cambiar el adaptador
5	Digital 8 no es u espectáculo completo	Digital 8 no muestra el espectáculo completo, o menos	cortocircuito en circuito electrónico	utilizando un enlace de cable con aislamiento de goma
			LED roto	cambiar el LED
			La unidad está rota	cambiar la placa de visualización
6	La clave no funciona	Presionar la tecla no funciona	La llave está atascada	de cheques
			La llave no puede volver a su posición original	cambiando la clave
			circuito electrónico clave corto	utilizando un enlace de cable con aislamiento de goma
			PCB ROTO	CAMBIAR LA PCB
			EL TECLADO SE CORROYE	CAMBIAR EL TECLADO
7	SIN PESO	No hay ningún peso	La línea de la celda de carga y el enlace de PCB están rotos	de cheques
			SELLADO DE LA LÍNEA DE CÉLULAS DE CARGA	RE-SELLADO
			CELDA DE CARGA	CAMBIAR LA CELDA
			ROTA	DE CARGA
			PCB ROTO	CAMBIAR LA PCB
8	No se puede encender	Presione el botón de encendido/apagado, no se puede encender	EL BOTÓN ON/OFF ESTÁ ROTO	CAMBIAR EL BOTÓN DE ENCENDIDO/APAGADO
			COMPRUEBE QUE LA BATERÍA TIENE SUFICIENTE CARGA	BAJO VOLTAJE,RECARGA
				BATERIA ROTA CAMBIALA, V<5.6V
			PCB ROTO	CAMBIAR LA PCB
9	Cuando enciendo el sonido DI DI D todo el tiempo	Cuando enciendo el sonido DI DI D todo el tiempo	COMPRUEBE QUE LA BATERÍA TIENE SUFICIENTE CARGA	BAJO VOLTAJE,RECARGA
				BATERIA ROTA CAMBIALA, V<5.6V
			PCB ROTO	CAMBIAR LA PCB
10	Enciende el sonido normal, pero sin palabras.	Enciende el sonido normal, pero sin palabras.	Verifique que el enlace de la placa de visualización a la PCB esté bien	Apagar, volver a vincular el enlace de la placa de visualización
			tablero de exhibición roto	cambiar la placa de visualización
11	Activar el programa “8” todo el tiempo	Cuando enciendo la báscula, todas las ventanas muestran 8, no se puede pesar y el sonido es normal.	Verifique que el enlace de la placa de visualización a la PCB esté bien	Apagar, volver a vincular el enlace de la placa de visualización
			tablero de exhibición roto	cambiar la placa de visualización
12	No se puede recargar	Cuando se carga la luz de CA funciona, pero no se puede cargar	Adaptador	cambiar el adaptador
			Batería rota	cambiar la bateria
		Cuando la luz de carga de CA no funciona,	adaptador	cambiar el adaptador
			enchufe adaptador	quitar recarga
			Conexión de carga rota	cambiar la parte de conexión
			La carga se conecta a enlace PCB apagado	resellado
			PCB ROTO	CAMBIAR LA PCB
			Batería rota	cambiar la bateria

	Elementos	Descripción
1	Territorio de ventas	América del norte
2	Nombre	Escala de conteo
3	Modelo	JCS-C
4	Parámetro	Clasificación(es): CA 110 V/60 Hz, Capacidad: 10 kg, División:

	Elementos	Descripción
1	Territorio de ventas	Europa
2	Nombre	Escala de conteo
3	Modelo	JCS-C
4	Parámetro	Clasificación(es): CA 220-240 V/50 Hz, Capacidad: 10 kg, Divisi 0,1 g

	Elementos	Descripción
1	Territorio de ventas	Australia
2	Nombre	Escala de conteo
3	Modelo	JCS-C
4	Parámetro	Clasificación(es): CA 220-240 V/50 Hz, Capacidad: 10 kg, Divisi 0,1 g

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Soporte técnico y certificado de garantía electrónica
