Producttype	Precisie telweegschaal
Merk	Vevor
Model	JCS-C
Maximale capaciteit	10 kg
Weergavedelingswaarde	0,1 g
Minimaal weeggewicht	2 g
Weeg eenheden	kg, g, lb, oz, ct
Voeding	Netadapter: 110 V~60 Hz (Noord-Amerika) of 220-240 V~50 Hz (Europa/Australië)
Belangrijkste functies	Wegen, tellen, eenheidsconversie, tarra, nulstelling, gebruikerskalibratie, modusinstelling
Nulstellingsbereik	±2% van de maximale capaciteit
Tarrabereik	2% tot 100% van de maximale capaciteit
Overbelastingsbeveiliging	Toont '-DE-' boven Max + 9 verdelingen
Bedrijfstemperatuur	0 °C tot +40 °C
Bedrijfsvochtigheid	< 90% RV (zonder condensatie)
Opslagtemperatuur	-10 °C tot +50 °C
Opslagvochtigheid	< 70% RV (zonder vorst)
Onderhoud en reiniging	Reinig indien nodig met een zachte doek en alcohol; volledig drogen; vermijd vocht
Veiligheid	Niet overbelasten; gebruik de meegeleverde adapter; vermijd water en schokken
Onderdelen en repareerbaarheid	Batterij, weegcel, PCB, toetsenbord, display vervangbaar
Technische ondersteuning	www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN

Veelgestelde vragen - JCS-C Vevor

Hoe zet ik de weegschaal aan?

Sluit de netadapter aan of zorg ervoor dat de batterij opgeladen is, druk vervolgens op de aan/uit-knop. Het display toont '888888' en daarna de capaciteit.

Wat moet ik doen als de weegschaal 'LB' weergeeft?

Het 'LB'-lampje geeft een lege batterij aan. Laad de weegschaal op of vervang de batterij als deze defect is.

Hoe wijzig ik de weeg eenheid?

Druk op de toets UNIT om te schakelen tussen kg, g, lb, oz en ct. De wijziging wordt niet opgeslagen na uitschakelen.

Hoe voer ik een gebruikerskalibratie uit?

In weegmodus, houd CAL ingedrukt (2 seconden). Volg de instructies: nul instellen, plaats vervolgens een kalibratiegewicht. U kunt de gewichtswaarde aanpassen met de toetsen PCS en ZERO/TARE.

Waarom springt het display of stabiliseert het niet?

Dit kan komen door vocht, een slecht contact van de weegcel, of een defecte PCB. Droog de componenten, controleer de verbindingen of vervang de weegcel.

Hoe gebruik ik de telfunctie?

Druk op UNIT tot het PCS-lampje brandt. Selecteer het aantal monsters (10/20/50/100/200/500) met CAL, plaats de monsters, druk vervolgens op PCS om te bevestigen. De weegschaal geeft dan het aantal stukken weer.

Wat is de maximale capaciteit van de weegschaal?

De maximale capaciteit is 10 kg met een weergavedeling van 0,1 g.

Hoe stel ik de helderheid van het display in?

Ga naar de instellingsmodus (druk op ZERO/TARE bij het inschakelen). Gebruik de toetsen om naar optie C (helderheid) te navigeren. Kies 1 (laag), 2 (gemiddeld) of 3 (hoog).

Wat te doen als een toets niet werkt?

Controleer of de toets vastzit of niet terugveert. Reinig het toetsenbord of vervang het als het gecorrodeerd is. Een kortsluiting op de PCB kan ook de oorzaak zijn.

Waar kan ik technische ondersteuning en garantie vinden?

Bezoek de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING JCS-C Vevor

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

1. De JCS-C precisieweegschaal heeft een uitzonderlijke industriële kwaliteit en innovatieve ontwerpconcepten voor SMT-productietelling. Het biedt uitstekende prestaties en kan voldoen aan een verscheidenheid aan werkvereisten in verschillende omgevingen. Dit product dient als een weeg-, tel- en formuleweegschaal voor gebruik in fabrieken en laboratoria. Het is bedoeld voor niet-commercieel gebruik.

2. Meerdere weegeenheden: kg, gram, lb, ounce, karaat en andere aangepaste weegeenheden zijn beschikbaar.

3. Verbeterde microweging voor nauwkeurige toevoegingen van monsters: Met behulp van de nieuwste digitale verwerkingstechnologie behoudt het de stabiliteit bij het lezen en verbetert het de responssnelheid voor microtoevoegingen aanzienlijk. Dit zorgt voor consistentie tussen het toegevoegde monster en de meting van de weegschaal.

4. Automatische nulstabiliteitsinstelling: Omgevingsveranderingen kunnen nuldrift in het display veroorzaken. De automatische nulstabiliteitsinstelling zorgt ervoor dat de weegschaal de weging vanaf de minimale weegwaarde handhaaft, zelfs bij kleine omgevingsfluctuaties.

B. Stroom aan-display

1. Geef "888888" gedurende 1 seconde weer.	2. Geef de specificaties weer als "3000.1" gedurende 0,5 seconde.
3. Weergave spanning.	4. Terug naar nul.

C. Algemene functies

1. Toetsenborden (4 in totaal):

8. Eenvoudige functies:

(1) Nulpuntinstellingsbereik: ±2%.
(2) Tarrabereik: 2%\~100%. Bij gebruik van g【ZERO/TARE】 functioneert het als nulstelling binnen het nulstellingsbereik, anders tareert het.
(3) Standaardfunctie: Eenvoudig wegen, maar kan indien nodig ook worden omgeschakeld naar de gewenste functie of instelling.
(4) Overbelasting: Bij overschrijding van 100%FS + 9d wordt 【-DE-】。weergegeven.
(5) Tellen: Bij overschrijding van 999999 wordt 【——】。 weergegeven.
(6) Lage spanning:

Onder de 3,55 V wordt de spanningswaarde continu weergegeven.

Boven de 3,55V maar onder de 3,65V geeft het af en toe een lage spannin aan.

(7) Wanneer interne codes na het opstarten worden weergegeven, wordt gevraagd om herkalibratie of onderhoud.

3. Indicatielampjes

4. Eenheidsconversie

Druk op de toets 【UNIT】om te wisselen tussen de eenheden Kg/g/Lb/oz/ct; de gewijzigde eenheid wordt niet opgeslagen.

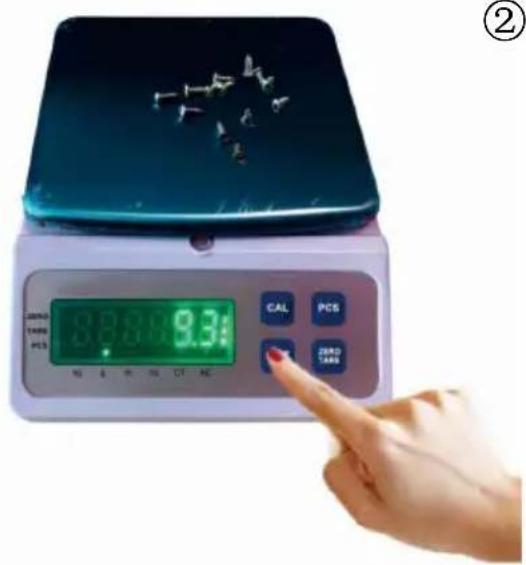

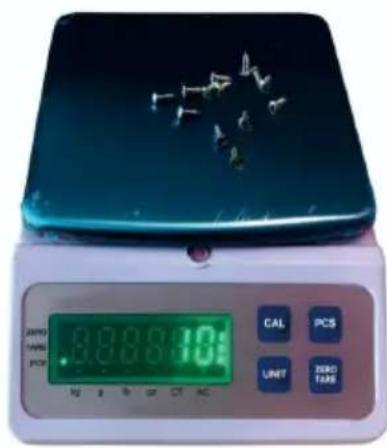

5. Telfunctie

①

(7) Als er eerder al een monster is genomen, kunt u door op de toets 【UNIT】te drukken direct overschakelen naar de telmodus.

A. Om indien nodig opnieuw te bemonsteren, drukt u lang op de toets 【PCS】om de bemonsteringshoeveelheid opnieuw te selecteren.

B. Tijdens het tellen kunt u afsluiten door op de toets 【UNIT】te drukken.

(2) Als er nog geen eerdere bemonstering is uitgevoerd, drukt u op de toets 【UNIT】 totdat het PCS-indicatielampje brandt om de modus voor het selecteren van de bemonsteringshoeveelheid te openen:

M. Druk op de toets 【 CAL 】 om een hoeveelheidswaarde van 10/20/50/100/200/500 te kiezen, plaats het object, druk op de toets 【 PCS 】 om te bevestigen en ga door naar de volgende stap.

N. Tijdens het selecteren van de bemonsteringshoeveelheid kunt u op de toets 【UNIT】drukken om af te sluiten.

Let op: Als het gewicht nul of negatief is, wordt 【-Erro-】 weergegeven en keert u terug naar de selectie van de bemonsteringshoeveelheid.

Als het enkele gewicht minder dan 50% van de schaalverdelingswaarde bedraagt, wordt 【-SLAC-】 weergegeven voordat de telmodus wordt geactiveerd.

Als het bemonsterde gewicht minder dan 40 schaalverdelingswaarden bedraagt, wordt 【-CSL-】 weergegeven voordat de telmodus wordt geactiveerd.

D. Gebruikerskalibratie

1. Toegang tot gebruikerskalibratie:

Houd in de weegmodus de toets 【CAL】2 seconden lang ingedrukt om

toegang te krijgen tot de wordt weergegeven:

gebruikerskalibratie. Het volgende

1. Het kalibratienulpunt verkrijgen:

weergeven:

Weight Window

0.00

Nadat u het nulpunt hebt bereikt, drukt u op een willekeurige toets om door gaan naar de volgende stap.

1. Kies de kalibratiegewichtswaarde, met een knipperende weergave van het kalibratiegewicht

A. Als er geen wijziging in de kalibratiegewichtswaarde nodig is, druk dan eenma op een willekeurige toets. Het gewicht wordt weergegeven. Plaats het kalibratiegewicht en druk op de toets 【NUL/TARRA】 om de kalibratie te voltooien.

B. Als een wijziging in de kalibratiegewichtwaarde nodig is: xxv. Druk op de toets 【PCS】om de cijfers te verplaatsen (beginnend bij het hoogste cijfer), waarbij het cijfer dat op dat moment gewijzigd is, knippert.

xxvi. Druk op de toets 【NUL/TARE】om de huidige cijferwaarde te wijzigen (van 0 tot 9).

xxvii. Druk op de toets 【UNIT】om de kalibratiegewichtswaarde te bevestigen en de volledige kalibratiegewichtswaarde knipperend weer te geven.

xxviii. Nadat u de kalibratiegewichtswaarde hebt bevestigd, plaatst u het

kalibratiegewicht en drukt u op de toets 【NUL/TARRA】om de kalibratie te voltooien.

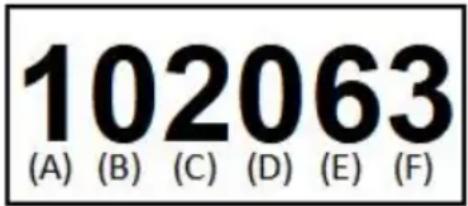

E. Instellingenmodus

Druk bij het inschakelen op de toets 【NUL/TARE】 om de instellingenmodus te openen. Er wordt XXXXXX weergegeven (standaard 102063).

• Gebruik de toets 【PCS】om de cijfers te verplaatsen (beginnend bij het hoogste cijfer), waarbij het cijfer dat op dat moment gewijzigd is, knippert.
• Gebruik de toets 【NUL/TARE】om de huidige cijferwaarde te wijzigen (van 0 tot 9).
• Druk op de toets 【UNIT】om te bevestigen en terug te keren naar het wegen.

(1) Optie C vertegenwoordigt de helderheidsinstellingen (bereik: 1\~3), de standaardinstelling is 2:

LED: 1 - Laagste, 2 - Gemiddeld, 3 - Hoogste.

(2) Optie D vertegenwoordigt een nul-trackingbereik (bereik: 0\~9), de standaardwaarde is 1:

a) Nulvolgbereik = (D-waarde) × 0,5d.
b) Bijvoorbeeld, 0 staat voor auto, 1 staat voor 0,5d, 2 staat voor 1d, enzovoort.

(3) Optie E vertegenwoordigt een lineair compensatiebereik, de standaardwaarde is 0:

a) 1\~9 staat voor 1\~9d.

(4) Optie F vertegenwoordigt de standaardeenheid bij het inschakelen (bereik 1\~3) de standaardwaarde is consistent met de modelinstelling:

a) 1 staat voor de standaard eenheid: kg.
b) 2 staat voor de standaard eenheid: Lb.
c) 3 staat voor de standaard eenheid: g.
d) 4 staat voor de standaard eenheid: oz.
e) 5 staat voor de standaard eenheid: ct.

Opmerking:

• Als het decimaalteken van het gewicht meer dan 3 cijfers bedraagt en de eenheid in de modelinstelling op g is ingesteld, heeft het geen zin om over te schakelen naar kg/Lb (standaard worden meer dan 5 decimalen gebruikt).
• Na het wijzigen van het model wordt de standaardeenheid consistent met de modeleenheidsinstelling. Bijvoorbeeld, als het model was ingesteld op kg, en de standaardeenheid bij inschakelen was ingesteld op Lb, maar de eenheid werd gewijzigd naar g tijdens de modelwijziging wordt de standaardeenheid bij inschakelen g.

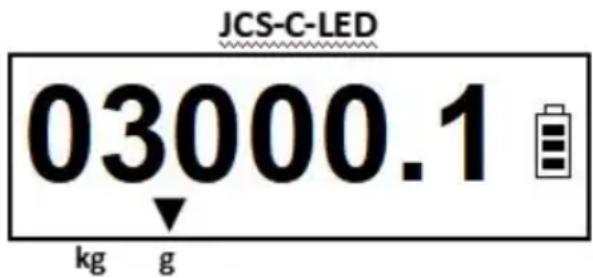

F. Modelinstellingsmodus

Druk bij het inschakelen op de toetsen 【CAL】+【UNIT】 om de modelinstellingenmodus te openen. Standaard wordt 03000.1 weergegeven.

Dit geeft het model als volgt weer: Maximale weegwaarde van 3000,0, 1 decimaal, deelwaarde van 1, eenheid in g.

Gebruik de toets 【PCS】om cijfers te verplaatsen (van het 6e cijfer naar het 2e cijfer) en selecteer het decimaalteken, de delingswaarde (het meest rechtse cijfer) en de eenheid.

Gebruik de toets 【NUL/TARRA】om cijfers, decimalen, delingswaarde en eenheid te wijzigen.

Gebruik de toets 【UNIT】om de wijzigingen te bevestigen en terug te keren naar het wegen.

1. Wijzig de maximale weegwaarde:

Gebruik de toets 【PCS】om cijfers te verplaatsen (van het 6e cijfer naar het 2e cijfer) en gebruik de toets 【NUL/TARRA】om cijfers bij te werken.

1. Wijzig de delingswaarde:

Gebruik de toets 【PCS】om naar het eerste cijfer (het meest rechtse cijfer) te gaan en gebruik de toets 【NUL/TARE】om de delingswaarden te wijzigen (1/2/5).

1. Wijzig de decimalen:

Gebruik de toets 【PCS】om naar het knipperende decimaalteken te gaan en gebruik de toets 【ZERO/TARE】om te schakelen tussen 0 en 5 decimalen. 28. Verander de eenheid voor het model:

Gebruik de toets 【PCS】om naar het knipperende eenheidssymbool te gaan en gebruik de toets 【NUL/TARRA】om te schakelen tussen kg/g.

G. Metrologische prestaties:

Specificaties	Kalibratieverdelingswaarde (e)	Weergave van delingswaarde (d=e)	Maxim ale weging (Max)	Minim um weging (Min 20e)	Nul-instelbereik ( ± 2% max)	Tarrabereik (+100% Max)	Weergavelimiet (Max+9E)
10kg	0,1 gram	0,1 gram	10kg	2 gram	± 200 gram	+10kg	10000.9

H. Keuze van de energiebron :

1、Noord-Amerikaanse stekker: AC110V 60Hz
2. Europese stekker: AC220-240V 50Hz
3、Australische stekker: AC220-240V 50Hz

I. Milieueisen:

Vochtigheid: Relatieve vochtigheid niet hoger dan 90%

Temperatuur: Opslagtemperatuur -10°C tot +50°C

Bedrijfstemperatuur 0°C tot +40°C

Vochtigheid: Opslagvochtigheid <70%RH (geen vorst)

Bedrijfsvochtigheid <90%RH (geen condensatie)

J. Veelvoorkomende probleemoplossing:

Ne e	PROBLEEM	MIDDELEN	REDEN	ADVISEREN
1	Zet aan, toon "LB" en alarm	BATTERIJ LEEG (VERMOGEN)	Batterij geen stroom	OPLADEN
			Batterij kapot	batterij vervangen
2	Zet aan, toon “ED	WEEGFOUT	LAADCELLENLIJNAFDICHTING -UIT	HERAFSLUITEN
			WEEGCEL RAAK	CONTROLLEREN
			MET IETS
			WEEGCEL GEBROKEN	VERANDER DE WEEGCEL
			PCB GEBROKEN	VERANDER DE PCB
3	Inschakelen, hop-telling	Het gewichtsvensternummer bij het veranderen, kan niet wegen	te NAT	DROOG de PCB en de loadcell
			TE DURTY	verwijder de printplaat, gebruik eerst alcoholreiniging en droog hem daarna
			WEEGCEL RAAK MET IETS	CONTROLLEREN
			LAADCELLENLIJN AFDICHTING -UIT	HERAFSLUITEN
			WEEGCEL GEBROKEN	VERANDER DE WEEGCEL
			PCB GEBROKEN	VERANDER DE PCB
4	Bij het opladen, tellen	Het gewichtsvensternummer bij het veranderen, kan niet worden opgeladen	Adapter	de adapter vervangen
5	Digitaal 8 toont niet volledig	Digitaal 8 toont nie volledig of minder	kortsluiting in elektronisch circuit	met behulp van rubbergeïsoleerde draadverbindingen
			LED kapot	verander de LED
			Aandrijving kapot	verander het displaybord
6	sleutel kan niet werken	druk op de toets kan niet werken	de sleutel zit vast	controleren
			de sleutel kan niet terugveren	de sleutel veranderen
			sleutel elektronisch circuit kortsluiting	met behulp van rubbergeïsoleerde draadverbindingen
			PCB GEBROKEN	VERANDER DE PCB
			TOETSENBORD CORRODEERD	VERANDER HET TOETSENBORD
7	GEEN GEWICHT	geen enkel gewicht	de load cell-lijn en de PCB-verbinding zijn verbroken	controleren
			LAADCELLENLIJN AFDICHTING -UIT	HERAFSLUITEN
			WEEGCEL GEBROKEN	VERANDER DE WEEGCEL
			PCB GEBROKEN	VERANDER DE PCB
8	kan niet aan	druk op de aan/uitknop, kan niet aanzetten	de AAN/UIT-KNOP is KAPOT	VERANDER DE AAN/UIT-KNOP
			CONTROLEER OF DE BATTERIJ NOG VOLDOENDE IS	LAGE SPANNING, OPLADEN
				BATTERIJ KAPOT VERVANG DEZE, V<5.6V
			PCB GEBROKEN	VERANDER DE PCB
9	wanneer DI DI DI aan staat, klinkt het geluid de hele tijd	wanneer DI DI DI aan staat, klinkt het geluid de hele tijd	CONTROLEER OF DE BATTERIJ NOG VOLDOENDE IS	LAGE SPANNING, OPLADEN
				BATTERIJ KAPOT VERVANG DEZE, V<5.6V
			PCB GEBROKEN	VERANDER DE PCB
10	zet het geluid normaal aan, maar geen woorden	zet het geluid normaal aan, maar geen woorden	Controleer of de displaybord-naar-PCB-verbinding in orde is	uitschakelen, opnieuw koppelen van de displaybordlink
			displaybord kapot	verander het displaybord
11	zet show "8" de hele tijd aan	wanneer de weegschaal wordt aangezet, tonen alle vensters 8, kan niet wegen, er het geluid is normaal	Controleer of de displaybord-naar-PCB-verbinding in orde is	uitschakelen, opnieuw koppelen van de displaybordlink
			displaybord kapot	verander het displaybord
12	kan niet opladen	Bij het opladen werkt het AC-lampje, maar kan niet opladen	Adapter	de adapter vervangen
			Batterij kapot	batterij vervangen
		Als het AC-laadlampje niet werkt,	adapter	de adapter vervangen
			adapterstekker	opladen naar beneden halen
			laadverbinding verbroken	verander het verbindingsgedeelte
			de laadverbinding met de PCB-link uit	opnieuw afdichten
			PCB GEBROKEN	VERANDER DE PCB
			Batterij kapot	batterij vervangen

	Artikelen	Beschrijving
1	Verkoopgebied	Noord-Amerika
2	Naam	Telweegschaal
3	Model	JCS-C
4	Parameter	Nominale waarde(n): AC110V/60Hz, capaciteit: 10kg, verdeling: 0,1g

	Artikelen	Beschrijving
1	Verkoopgebied	Europa
2	Naam	Telweegschaal
3	Model	JCS-C
4	Parameter	Nominale waarde(n): AC220-240V/50Hz, capaciteit: 10kg,verdeling: 0,1g

	Artikelen	Beschrijving
1	Verkoopgebied	Australië
2	Naam	Telweegschaal
3	Model	JCS-C
4	Parameter	Nominale waarde(n): AC220-240V/50Hz, capaciteit: 10kg,verdeling: 0,1g

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166

Technische ondersteuning en e-garantiecertificaat
