EM4556 - Equipos de medición Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Probador de CEM multifunción
Marca	Vevor
Modelo	EM4556
Dimensiones	167 mm x 85 mm x 35 mm
Peso	Aproximadamente 190 g (sin batería)
Alimentación	1 pila 9V 6F22 o equivalente
Pantalla	LCD de 4 dígitos
Unidades de medida	Campo eléctrico: V/m; Campo magnético: mG o μT; RF: mW/m²; Temperatura: °C o °F
Rango de medición CE	1 ~ 1999 V/m
Rango de medición CM	0,1 ~ 999,9 mG / 0,01 ~ 99,99 μT
Rango de medición RF	0,01 ~ 99,99 mW/m²
Umbral de alarma	CE > 40 V/m, CM > 0,4 μT, RF > 10 mW/m²
Tiempo de muestreo	Aproximadamente 0,4 segundos
Modos de medición	Promedio, Ponderado, Pico, Máximo
Funciones especiales	Alarma sonora, bloqueo de datos, apagado automático (10 min)
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 50 °C
Humedad de funcionamiento	< 80 % HR
Humedad de almacenamiento	< 90 % HR
Accesorios incluidos	Manual de instrucciones, bolsa de almacenamiento, pila 9V de litio, cable USB, destornillador
Mantenimiento y limpieza	Mantener limpio y seco; retirar la pila si no se usa durante mucho tiempo; usar un destornillador para cambiar la pila
Seguridad	No alterar los circuitos; evitar fuentes potentes; no recomendado para portadores de implantes electrónicos
Reparabilidad	Reparación solo por servicio autorizado
Garantía	Certificado de garantía electrónica disponible en www.vevor.com/support

Preguntas frecuentes - EM4556 Vevor

¿Cómo encender y apagar el probador Vevor EM4556?

Mantenga presionado el botón Encendido/Apagado (símbolo ) durante aproximadamente 2 segundos para encender o apagar el probador. Al encender, la pantalla muestra brevemente todos los segmentos y suena un bip largo.

¿Cómo cambiar el modo de medición (CE, CM, RF)?

Presione brevemente el botón MODO para alternar entre los modos: Campo eléctrico (símbolo ELEC), Campo magnético (símbolo MAG) y Radiofrecuencia (símbolo RF). Por defecto, el probador inicia en modo campo eléctrico.

¿Cuáles son los umbrales de alarma predeterminados?

Los umbrales de alarma son: CE > 40 V/m, CM > 0,4 μT y RF > 10 mW/m². Cuando se superan estos valores, aparece el ícono de advertencia y, si la alarma sonora está activada, suena el zumbador.

¿Cómo activar o desactivar la alarma sonora?

Presione brevemente el botón Alarma (símbolo ) para activar o desactivar la función de alarma sonora. Cuando está desactivada, el símbolo correspondiente se muestra en la pantalla.

¿Cómo bloquear una medición en la pantalla?

Presione brevemente el botón HOLD para congelar la lectura actual. El símbolo H aparece en la pantalla. Para desbloquear, presione nuevamente el mismo botón.

¿Cómo cambiar la unidad de temperatura o de campo magnético?

Para la temperatura, presione brevemente el botón UNIT para alternar entre °C y °F. Para el campo magnético en modo CM, mantenga presionado el botón UNIT para alternar entre mG y μT.

¿Qué significa el símbolo de batería baja?

Cuando el ícono de batería en la pantalla parpadea o aparece vacío, reemplace la pila por una nueva pila 9V 6F22 o equivalente. Use un destornillador de estrella para abrir el compartimento de pilas.

¿Cómo interpretar la barra indicadora de nivel de radiación?

La barra indicadora se muestra proporcionalmente a la intensidad de la radiación medida. Cuantos más segmentos estén encendidos, mayor es el campo. Cuando el valor supera el umbral de alarma, aparece el ícono de advertencia.

El probador se apaga solo, ¿es normal?

Sí, la función de apagado automático está activada por defecto. Si no se presiona ninguna tecla durante aproximadamente 10 minutos, el probador se apaga automáticamente. Puede desactivar esta función manteniendo presionado el botón APO.

¿Qué accesorios se incluyen con el EM4556?

La caja contiene: el probador, un manual de instrucciones, una bolsa de almacenamiento, una pila 9V de litio, un cable USB y un destornillador de estrella.

MANUAL DE USUARIO EM4556 Vevor

Soporte Técnico y Garantía electrónica

Certificado

Seguimos comprometidos a proporcionarle herramientas a precios competitivos. "Ahorre la mitad del precio" o cualquier otra expresión similar utilizada por nosotros solo representa una estimación de los ahorros que usted podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales marcas, y no significa necesariamente que cubra todas las categorías de herramientas ofrecidas por nosotros. Le recordamos amablemente que verifique cuidadosamente al realizar un pedido con nosotros si realmente está ahorrando la mitad en comparación con las principales marcas.

MODELO: EM 4556

Este es el manual de instrucciones original; por favor, lea todo el manual con atención antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto puede estar sujeta a

el producto que usted recibió. Por favor, perdónenos si le informamos nuevamente en caso de actualizaciones de tecnología o software en nuestro producto.

	Advertencia: para reducir el riesgo de lesiones, usuario debe leer instrucciones manual cuidadosamente.
	Este dispositivo cumple con la parte 15 de las Reglas de la operación es sujeto a el siguiente dos condiciones:( 1)Esto dispositivo puede no causar daño interferencia, y (2) esto disp debe aceptar cualquier interferencia recibida, incluido interferenci que puede causar un funcionamiento no deseado .
	Este producto es sujeto a el disposición de europeo Directiva 2012/19/CE. El símbolo que muestra un contenedor c ruedas. cruzado indica eso el producto requiere separado rechazar recopilación en la Unión Europea. Esto se aplica a la producto y todo accesorios marcados con este símbolo. Productos marcado como semejante puede no ser descartado con domestico normal desperdicio, pero debe ser tomado a Una colección punto para reciclaje eléctrico y electrónico dispositivos

INTRODUCCIÓN

Este medidor es un probador EMF multifuncional diseñado para medir el campo eléctrico (EF), el campo magnético (MF) y el nivel de radiación de radiofrecuencia (RF). Está equipado con sensores de radiación electromagnética, que pueden mostrar el valor de radiación en la pantalla LCD después del procesamiento por parte del chip de microcontrol. Los usuarios pueden procesar razonablemente y tomar medidas efectivas de prevención contra la contaminación electromagnética y la radiación según el resultado de la prueba.

CARACTERÍSTICAS

• Medir y mostrar el nivel de radiación de EF, MF y RF • Medición de temperatura
• Dos unidades de campo magnético para seleccionar
• Modo promedio / ponderado / pico / máximo
• Alarma audible
• Indicación del nivel de batería
• Retención de datos
• Apagado automático

APLICACIONES

• Detección de radiación electromagnética en residencias, oficinas, exteriores y sitios industriales.
• Detección de radiación electromagnética de teléfonos móviles, computadoras, enrutadores y hornos de microondas.
• Pruebas de protección contra radiación de productos, ropa de protección contra radiación, películas bloqueadoras de radiación.

ADVERTENCIA

• No altere los circuitos internos del instrumento. No golpee ni deje caer el instrumento. Mantenga el instrumento limpio y seco.
• Reemplace la batería tan pronto como el indicador de nivel de batería se quede vacío ( ).
• Si no utiliza el instrumento durante un largo período de tiempo, retire la batería del compartimiento de la batería para evitar daños.
• No exponga el instrumento a la luz solar directa ni a temperaturas y humedad extremas.
• Antes de usar, verifique el funcionamiento del instrumento probándolo con un dispositivo (por ejemplo, ventilador eléctrico, enrutador) que produzca un campo electromagnético. No utilice el instrumento si funciona de manera anormal o está dañado.
• Respete las normas locales y los códigos de seguridad nacionales.
• Tenga cuidado al trabajar cerca de fuentes de radiación potentes. La exposición prolongada a campos electromagnéticos puede causar leucemia infantil y otras formas de cáncer.
• Personas con implantes electrónicos (p. ej., marcapasos cardíacos) deberían evitar fuentes potentes de radiación.
• Lea con cuidado las instrucciones de funcionamiento para equipos que generan un campo electromagnético que será medido.
• No opere el instrumento donde haya gases, vapores o polvos explosivos presentes.
• Por favor, mida desde una distancia para que las instalaciones de alta presión garanticen la seguridad.

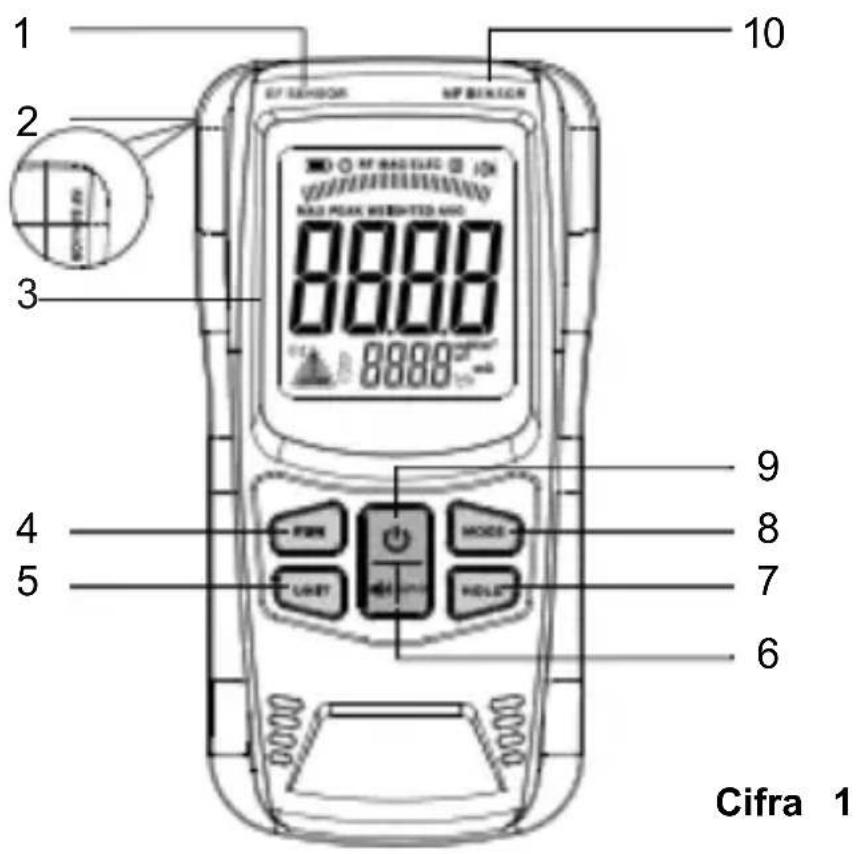

1. Área de detección de FE
2. Área de detección de RF
3. Pantalla
4. Botón "FUNCIÓN"

Se utiliza para cambiar el modo promedio/ponderado/pico/máximo. 5. Botón "UNIDAD"

Presione brevemente para cambiar la unidad de temperatura.

Presione prolongadamente para cambiar la unidad de campo magnético cuando el probador está en

modo de medición de MF.

1. Botón "◀"

Presione brevemente para habilitar o deshabilitar la función de alarma audible.

PANEL FRONTAL

Mantenga presionado para habilitar o deshabilitar la función de apagado automático.

7. Botón "MANTENER"

Se utiliza para bloquear o desbloquear la lectura mostrada.

8. Botón "MODO"

Se utiliza para cambiar el modo de medición entre FE, MF y RF.

9. Botón " "

Se utiliza para encender o apagar el probador.

10. Área de detección de MF

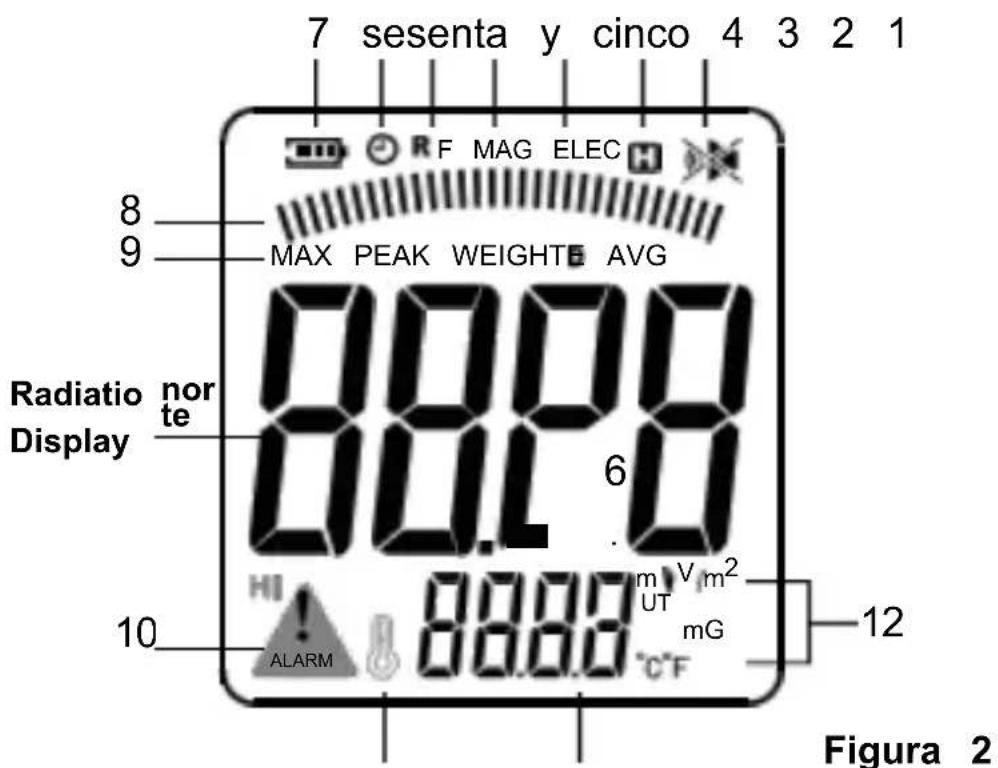

DESCRIPCIÓN DE LA PANTALLA

11. Pantalla de temperatura

No.	Símbolo	Descripción
1	[SYHY]	función de alarma audible está desactiv
		función de alarma audible está habilitad
2		El presente lectura es bloqueado.
3		El probador es en FE medición modo.
4	[XST3]	El probador es en MF medición modo.
5	[248K]	El probador es en RF medición modo.
6		La función de apagado automático está activado.
7	[KYG3]	Nivel de bateria indicador
8	[BAKA] [XST2]	Nivel de radiación indicador barras
9	[27ZA]	El Se muestra el valor máximo.
	[368T]	El valor pico se visualiza.
		Se muestra el valor ponderado .
	[70Z3]	El valor promedio se visualiza.
10		Icono de advertencia. El Medido radiación es en un alto nivel .
11		Icono de temperatura
12		FE unidad: voltios por metro
		MF unidad: mili gauss
	[4A4G]	RF unidad: milivatios por cuadrado met
	[2AY6]	MF unidad: micro tesla
		Unidad de temperatura: Celsius grado
	[WW3S]	Unidad de temperatura: grado farenheit

1. Encendido/apagado

Presione y mantenga presionado el botón " " durante unos 2 segundos para encender el probador. La pantalla muestra todos estos segmentos brevemente y el timbre suena un pitido largo. Luego el probador ingresa al modo de medición. Para apagar el probador, presione y mantenga presionado el botón " " nuevamente.

Nota:

Debido a la posible interferencia del campo electromagnético en el ambiente, la pantalla puede mostrar un valor pequeño después de encender; esto no es un mal funcionamiento del probador.

2. Haciendo Mediciones

Sostenga el ensayador en la mano con el área de detección del probador acercándose lentamente a la fuente de radiación electromagnética que se va a probar (consulte la Figura). El valor de prueba y las barras indicadoras muestran la intensidad de radiación medida.

Nota:

La intensidad de la radiación aumenta a medida que el probador se acerca a una fuente de radiación. Cuanto mayor sea la intensidad de radiación medida, más barras indicadoras se muestran y mayor será el valor de prueba. Cuando el valor de radiación medido excede el límite de alarma del probador (FE>40 V/m, frecuencia intermedia>0,4 μT, RF>10mW/m2), el icono de advertencia aparecerá en la pantalla para indicar que el nivel de radiación actual es alto. Si la función de alarma audible está habilitada, el zumbador sonará.

El modo de medición de campo eléctrico (FE) está predeterminado después del encendido, y presione brevemente el botón "MODO" para cambiar el modo de medición.

1. El modo de medición de campo eléctrico (FE) está predeterminado después del encendido, y presione brevemente el botón "MODO" para cambiar el modo de medición.
2. Pruebe diferentes ángulos acercándose a la fuente de radiación mientras realiza mediciones. La intensidad de radiación más alta indicada por el probador es el resultado de medición más preciso.
3. No cubra los sensores con la mano u otros objetos mientras sostiene el probador.
4. Durante la detección, asegúrese de que no haya rieles u otros materiales conductivos en las proximidades del objeto medido.

Cada vez que el ensayador se enciende, los valores predeterminados ingresan al modo de medición de campo eléctrico. Presione brevemente el botón "MODO" para cambiar entre los siguientes tres modos de medición:

Cada vez que el ensayador se enciende, se restablecen los valores predeterminados para ingresar al modo de medición de campo eléctrico. Presione brevemente el botón "MODO" para cambiar entre los siguientes tres modos de medición:

Modo de medición de campo eléctrico

(La pantalla muestra el símbolo "E LEC".)

• Modo de medición de campo magnético (La pantalla muestra el símbolo "REVISTA".)
• Modo de campo de radiofrecuencia seguro (La pantalla muestra el símbolo "RF".)

4. Modo Promedio / Ponderado / Pico / Máximo

Después de cada encendido, el probador está en modo promedio por defecto. La pantalla muestra el símbolo "AVG" como indicador. Presione brevemente el botón "FUN" para cambiar secuencialmente al modo Ponderado (se muestra el símbolo "PONDERADO"), al modo Pico (se muestra el símbolo "PICO") y al modo Máximo (se muestra el símbolo "MÁXIMO"). Los cuatro modos se describen a continuación:

• Modo Promedio: La pantalla muestra el valor promedio en tiempo real de la medición actual.
• Modo Ponderado: La pantalla muestra el valor medio ponderado en tiempo real de la medición actual.
• Modo Pico: La pantalla muestra el valor pico detectado desde que se entró en el modo Pico.
• Modo Máximo: La pantalla muestra el valor máximo medido desde que se entró en el modo Máximo.

5. Cambio de unidad

En cualquier modo de medición, presione brevemente el botón "UNIDAD" para cambiar la unidad de temperatura entre °C y °F. En el modo de medición de campo magnético, mantenga presionado el botón "UNIDAD" para cambiar la unidad de campo magnético entre mG y μT.

6. Retención de datos

Presione brevemente el botón "HOLD", la lectura actual se bloquea. El símbolo "H" aparece en la pantalla.

Para desbloquear la lectura, presione el botón "HOLD" nuevamente. El símbolo "H" desaparece.

7. Alarma sonora Función

Cuando el probador está encendido, la función de alarma sonora está activada. La pantalla muestra el símbolo "como un indicador.

Presione brevemente el botón "APO" para habilitar o deshabilitar la función de alarma sonora. Cuando esta función está deshabilitada, el símbolo " " se muestra.

8. Apagado automático

Mantenga presionado el botón "APO" para habilitar o deshabilitar la función de apagado automático. Cuando la pantalla muestra el símbolo " ",

significa que el apagado automático

está activado.

Si no se presiona ningún botón durante unos 10 minutos, el probador se apagará automáticamente.

Cuando el símbolo " " se muestra en la pantalla, la batería está baja y es necesario reemplazarla. Los pasos son los siguientes:

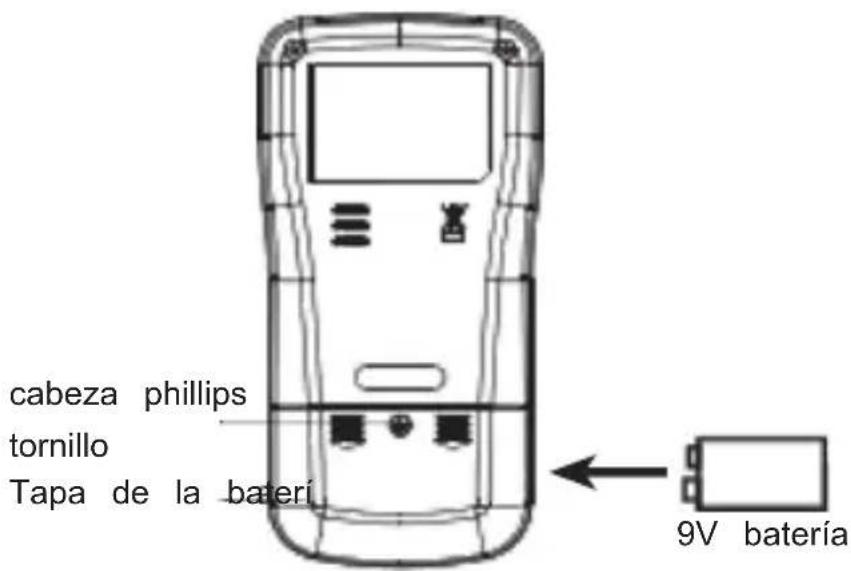

1. Use un destornillador Phillips para quitar el tornillo que asegura el compartimiento de la batería.
2. Retire la tapa de la batería en la dirección indicada por la flecha en la tapa de la batería.
3. Reemplace la batería vieja por una nueva del mismo tipo, asegúrese de que las conexiones de polaridad sean correctas.
4. Vuelva a instalar la tapa de la batería y asegure el tornillo.

Figura 4

RECOMENDACIÓN

Se recomienda medir la presencia del campo electromagnético dentro y fuera de su hogar y negocio con regularidad. En áreas donde el probador detecte un alto nivel de radiación electromagnética, se recomienda reorganizar esa región.

Intente siempre lo mejor para evitar la exposición a largo plazo a un campo electromagnético fuerte.

Resolución	FE: 1V/m
	Frecuencia intermedia: 0,1 mg/0,01 μT
	RF: 0,01 mW7
Rango	4 dígitos
	Alrededor de 0,4 segundos
	9V batería, 6F22 o equivalente , 1 p
Alarma Límite	FE: 1~1999V/m
	Frecuencia intermedia: 0,1~999,9 mg/0,01~99,99 μT
	RF: 0,01~99,99 mW7
Mostrar	Mostrar 4 dígitos
Tiempo de muestreo	Alrededor de 0,4 segundos
Batería	Batería 9V batería,
	6F22 o equivalente, 1 pedazo
Auto Apagado	No botón presione durante aproximadamente 10 minutos.
Operando Ambiente	Temperatura: 0°C a 40°C
	Relativo Humedad: < 80%
Almacenamiento Ambiente	Temperatura: -10°C a 5 0°C
	Relativo Humedad: < 90%
Dimensiones	167 mm x 85 mm x 35mm
Peso	Acerca de 190 g (sin batería )

NOTA

1. Este manual está sujeto a cambios sin previo aviso.
2. Nuestra empresa no asume otras responsabilidades por cualquier pérdida.
3. Los contenidos de este manual no pueden utilizarse como motivo para utilizar el probador para aplicaciones especiales.

LISTA DE ACCESORIOS

1. Manual de instrucciones *1
2. Bolsa de almacenamiento *1, batería de litio de 9V *1
3. Cable de carga USB *1
4. Destornillador Phillips *1
