Produkttyp	Multifunktionell EMF-testare
Märke	Vevor
Modell	EM4556
Mått	167 mm x 85 mm x 35 mm
Vikt	Cirka 190 g (utan batteri)
Strömförsörjning	1 st 9V 6F22-batteri eller motsvarande
Display	LCD 4-siffrig
Måttenheter	Elektriskt fält: V/m; Magnetfält: mG eller μT; RF: mW/m²; Temperatur: °C eller °F
Mätområde EF	1 ~ 1999 V/m
Mätområde MF	0,1 ~ 999,9 mG / 0,01 ~ 99,99 μT
Mätområde RF	0,01 ~ 99,99 mW/m²
Larmtröskel	EF > 40 V/m, MF > 0,4 μT, RF > 10 mW/m²
Samplingshastighet	Cirka 0,4 sekunder
Mätlägen	Medelvärde, Viktat, Toppvärde, Maximal
Specialfunktioner	Ljudlarm, datahållning, automatisk avstängning (10 min)
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-10 °C till 50 °C
Driftfuktighet	< 80 % RH
Förvaringsfuktighet	< 90 % RH
Ingående tillbehör	Bruksanvisning, förvaringsväska, 9V litiumbatteri, USB-kabel, skruvmejsel
Underhåll och rengöring	Håll rent och torrt; ta ur batteriet om det inte används under lång tid; använd en skruvmejsel för att byta batteri
Säkerhet	Ändra inte kretsarna; undvik kraftiga källor; rekommenderas inte för bärare av elektroniska implantat
Reparationsmöjlighet	Reparation endast av auktoriserad service
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support

Vanliga frågor - EM4556 Vevor

Hur slår man på och stänger av Vevor EM4556-testaren?

Tryck och håll ner På/Av-knappen (symbol ) i cirka 2 sekunder för att slå på eller stänga av testaren. Vid påslag visar displayen kort alla segment och en lång signal hörs.

Hur ändrar man mätläge (EF, MF, RF)?

Tryck kort på MODE-knappen för att växla mellan lägena: Elektriskt fält (symbol ELEC), Magnetfält (symbol MAG) och Radiofrekvens (symbol RF). Som standard startar testaren i läget för elektriskt fält.

Vilka är standardlarmtrösklarna?

Larmtrösklarna är: EF > 40 V/m, MF > 0,4 μT och RF > 10 mW/m². När dessa värden överskrids visas varningsikonen och om ljudlarmet är aktiverat hörs en summersignal.

Hur aktiverar eller avaktiverar man ljudlarmet?

Tryck kort på Larm-knappen (symbol ) för att aktivera eller avaktivera ljudlarmfunktionen. När den är avaktiverad visas motsvarande symbol på displayen.

Hur låser man ett mätvärde på skärmen?

Tryck kort på HOLD-knappen för att frysa det aktuella värdet. Symbolen H visas på displayen. För att låsa upp, tryck igen på samma knapp.

Hur ändrar man enheten för temperatur eller magnetfält?

För temperatur, tryck kort på UNIT-knappen för att växla mellan °C och °F. För magnetfält i MF-läge, tryck och håll ner UNIT-knappen för att växla mellan mG och μT.

Vad betyder symbolen för svagt batteri?

När batteriikonen på displayen blinkar eller visas tom, byt ut batteriet mot ett nytt 9V 6F22-batteri eller motsvarande. Använd en stjärnskruvmejsel för att öppna batterifacket.

Hur tolkar man indikatorstapeln för strålningsnivå?

Indikatorstapeln visas proportionellt mot den uppmätta strålningsintensiteten. Ju fler segment som är tända, desto högre är fältet. När värdet överskrider larmtröskeln visas varningsikonen.

Testaren stängs av av sig själv, är det normalt?

Ja, funktionen för automatisk avstängning är aktiverad som standard. Om ingen knapp trycks in på cirka 10 minuter stängs testaren av automatiskt. Du kan avaktivera denna funktion genom att trycka och hålla ner APO-knappen.

Vilka tillbehör medföljer EM4556?

Lådan innehåller: testaren, en bruksanvisning, en förvaringsväska, ett 9V litiumbatteri, en USB-kabel och en stjärnskruvmejsel.

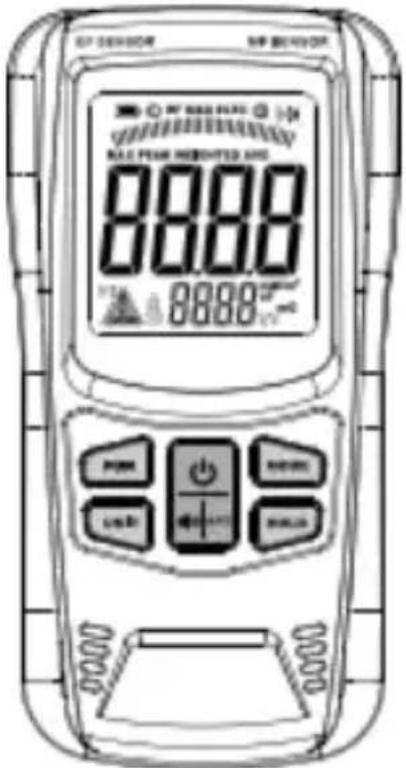

BRUKSANVISNING EM4556 Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med verktyg till konkurrenskraftiga priser.

"Spara hälften av priset" eller några andra liknande uttryck som används av oss representerar endast en

uppskattning av besparingar du kan dra nytta av vid köp av vissa verktyg från oss jämfört med de större

toppmärkena och betyder inte nödvändigtvis att alla kategorier av verktyg som erbjuds av oss täcks. Du

är vänligen påmind om att kontrollera noggrant när du lägger en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de större toppmärkena.

MODELL: EM4556

Detta är originalinstruktionerna. Läs hela manualen noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara den produkt du fått. Vi ber om ursäkt om vi inte meddelar dig igen om det finns några tekniska eller mjukvaruuppdateringar på vår produkt.

	Varning-För att minska risk för skada, användare måste läsa instruktioner handbok noggrant.
	Detta enhet följer med del 15 av FCC:s regler. Operation är till de följande två betingelser:( 1) Detta enhet Maj inte orsaka skadligt interferens, och (2) detta s enhet måste acceptera någ mottagna störningar , Inklusive störa det kan orsaka oönskad funktion .
	Detta produkt är ämne till de tillhandahållande av Europeiska Direktiv 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar den där de produkt kräver separat vägra samling i europeiska unionen. Detta gäller för produkt och Allt tillbehör märkta med denna symbol . Produkter markerade som sådan Maj inte vara kasseras med normala inhemska avfall, m t måste vara tagen till en samling punkt för återvinning elektrisk och elektronisk enheter

INTRODUKTION

Denna mätare är en multifunktionell EMF-testare designad för att mäta elektriska fält (EF), magnetiska fält (MF) och radiofrekvensfält (RF) strålningsnivåer. Den är utrustad med inbyggda elektromagnetiska strålningssensorer, som kan visa strålningsvärdet på LCD-skärmen efter bearbetning av mikrokontrollchip. Användare kan göra rimliga bearbetningar eller vidta effektiva förebyggande åtgärder mot den elektromagnetiska strålningen enligt testresultaten.

EGENSKAPER

• Mäter och visar EF-, MF- och RF-strålningsnivåer
• Temperaturmätning
• Två magnetfältsenheter att välja mellan
• Genomsnittligt / viktat / topp / max-läge
• Hörbart larm
• Batterinivåindikering
• Datahåll
• Bil avstängning

TILLÄMPNINGAR

• Övervakning av elektromagnetisk strålning: bostad, kontor, utomhus, industrialläggningar.
• Detektering av elektromagnetisk strålning: mobiltelefoner, datorer, routrar, mikrovågsugnar.
• Strålskydd: produkttester, strålsäkra kläder, strålningsblockerande filmer.

VARNING

• Manipulera inte de interna kretsarna i instrumentet. Slå inte eller tappa inte instrumentet. Håll instrumentet rent och
• Byt batteri så snart batterinivåindikatorn blir tom ( ).
• Om du inte använder instrumentet under en längre tid, ta bort batteriet från batterifacket för att undvika skada.
• Utsätt inte instrumentet för direkt solljus eller extrema temperaturer och luftfuktighet.
• Innan användning, kontrollera instrumentets funktion genom att testa det mot en enhet (t.ex. elektrisk fläkt, router) som producerar ett elektromagnetiskt fält. Använd inte instrumentet om det fungerar onormalt eller är skadat.
• Följ lokala och nationella säkerhetskoder.
• Var försiktig när du arbetar i närheten av kraftfulla strålningskällor. Långvarig exponering för elektromagnetiska fält kan vara orsaken till barnleukemi och andra former av cancer.
• Personer med elektroniska implantat (t.ex. pacemakers) ska undvika kraftfulla strålningskällor.
• Läs noggrant bruksanvisningen för utrustning som genererar ett elektromagnetiskt fält som ska mätas.
• Använd inte instrumentet där explosiv gas, ånga eller damm finns närvarande.
• Mät på avstånd från högtrycksanläggningar för att säkerställa säkerheten.

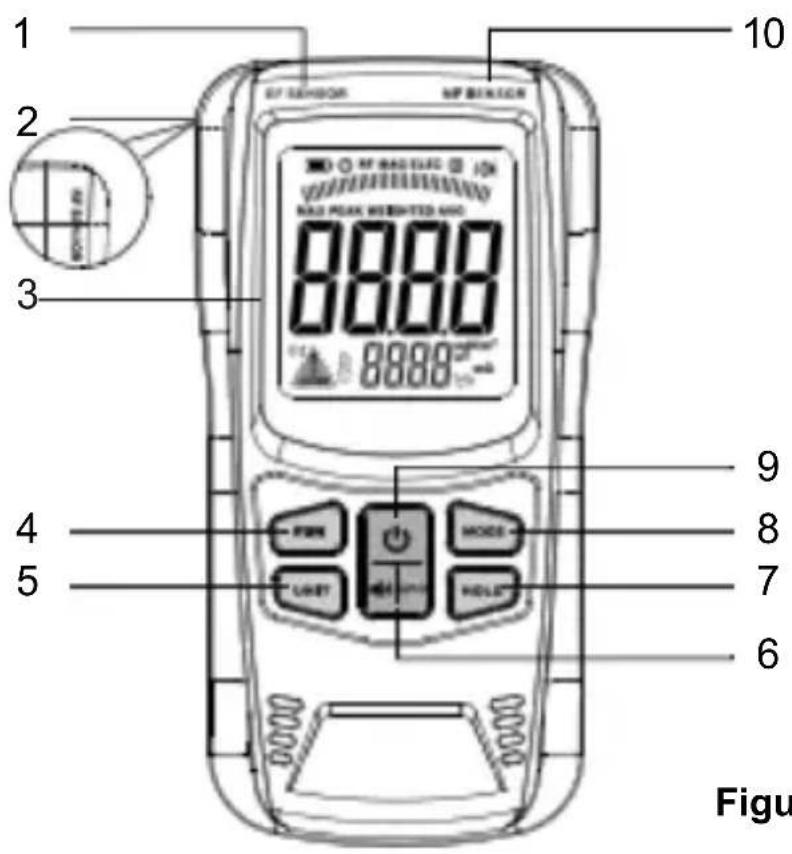

FRONTPANEL

1. EF-avkänningsområde
2. RF-avkänningsområde
3. Display
4. "FUN"-knapp

Används för att växla mellan medelvärde/viktat/topp/maxläge. 5. "ENHET"-knapp

Kort tryck för att ändra temperaturenhet.

Lång tryck för att ändra magnetfältsenhet när testaren är i MF-måttläge.

1. "Knapp

Kort tryck för att aktivera eller inaktivera ett hörbart larm. Lång tryck för att aktivera eller inaktivera automatisk strömavstängningsfunktion.

1. "HÅLL"-knapp

Används för att låsa eller låsa upp visad läsning.

1. "LÄGE"-knapp

Används för att byta måttläge mellan

EF, MF och RF.

1. "Knapp

Används för att slå på eller stänga av testaren.

1. MF-avkänningsområde

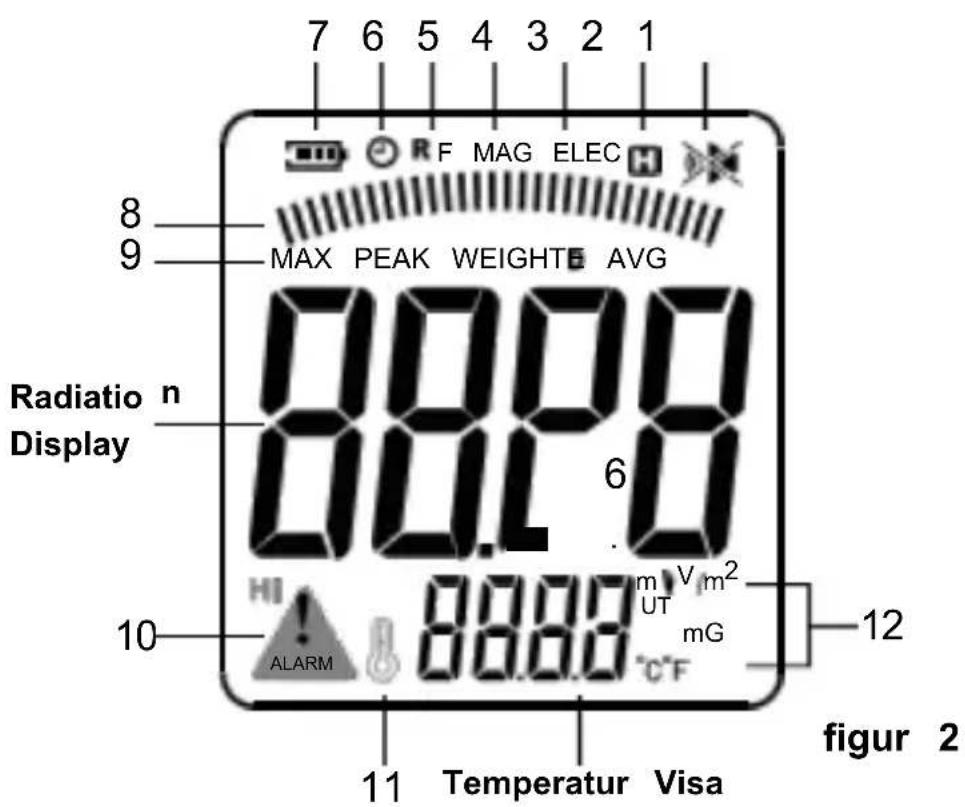

DISPLAYBESKRIVNING

Nej.	Symbol	Beskrivning
1		Ljudlarmfunktionen är ur funktion.
		Ljudlarmfunktionen är aktiverad.
2	[5062]	De närvarande läsning är låst.
3		Testaren är i EF mått läge.
4	[C604]	Testaren är i MF mått läge.
5	[A300]	Testaren är i RF mått läge.
6		Funktionen för automatisk avstängning ä aktiverad.
7		Batterinivå indikator
8		Strålningsnivå indikator barer
9	[4MWY]	De maximalt värde visas.
	[4004E]	De Toppvärde visas.
	[XX4E]	Det viktade värdet visas .
	[XX7Z]	Medelvärdet visas.
10		Varningsikon. De mätt strålning är i en hög le vel.
11		Temperaturikon
12		EF enhet: volt per meter
		MF enhet: milli Gauss
	[36YW]	RF enhet: milliwatt per kvadrat meter
	[427D]	MF enhet: mikro Tesla
	[6452]	Temperaturenhet: Celsius grad
	[3405]	Temperaturenhet: Fahrenheit grad

1. Ström på/av

Tryck på och håll ""-knappen i cirka 2 sekunder för att driva testaren. Displayen visar alla segmenten kort och summer med ett långt pip. Sedan går testaren in i måttläge. För att stänga av testaren, tryck och håll ""-knappen igen.

Notera:

På grund av möjliga elektromagnetiska fältstörningar i miljön kan enheten visa ett litet värde efter strömförsörjning. Detta är inte ett fel på testaren.

2. Mätning

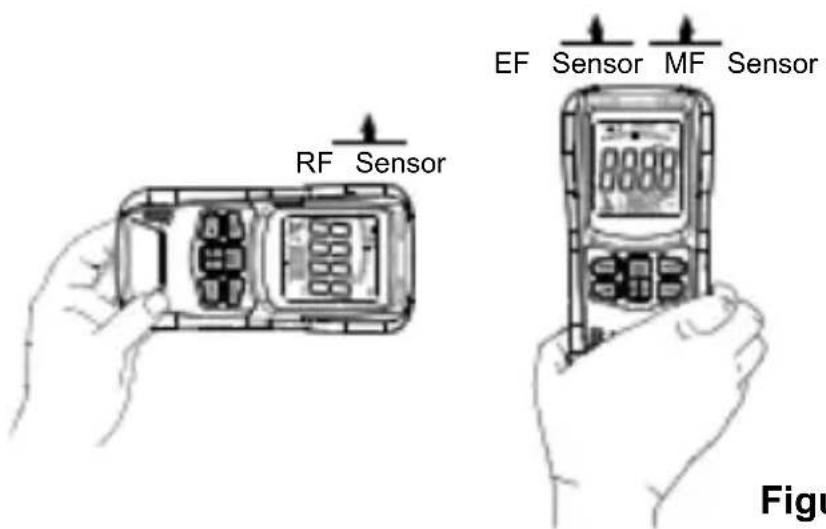

Håll testaren i handen med avkänningsområdet och för den långsamt närmare den elektromagnetiska strålningskällan som ska testas (se Figur 3). Testvärdet och indikatorstaplarna visas för att ange uppmätt strålningsintensitet.

Obs:

Strålningsintensiteten ökar när testaren kommer närmare strålningskällan. Ju högre uppmätt strålningsintensitet, desto fler indikatorstaplar visas och desto högre testvärde. När det uppmätta strålningsvärdet överstiger testarens larmtröskel (EF>40V/m, MF>0,4μT, RF>10mW/m²) visas en varningsikon för att indikera att den aktuella strålningsnivån är hög. Om den akustiska larmfunktionen är aktiverad ljuder en summer.

1. Standard elektriskt fält (EF) mätläge efter påslagning. Tryck kort på "LÄGE"-knappen för att byta mätläge.
2. Prova olika vinklar när du närmar dig strålningskällan under mätning. Den högsta strålningsintensiteten som testaren anger är det mest exakta mätresultatet.
3. Täck inte sensorerna med handen eller andra föremål medan du håller i testaren.
4. Under detektering, se till att det inte finns metaller eller andra ledande material i närheten av det uppmätta objektet.

3. Mätlägen

Varje gång testaren slås på är standardvärdet inställt på elektriskt fältmätningsläge. Tryck kort på "LÄGE"-knappen för att växla mellan följande tre mätlägen:

- Elektriskt fält mätt läge ( Displayen visar symbol " E LEC ". )

• Magnetiskt fält mätt läge ( Displayen visar symbol " MAG ". )
• Radiofrekvensfält mig försäkran läge ( Displayen visar symbol ol " RF ".)

4. Genomsnittlig / viktad / Topp / Maximal Läge

Efter varje ström på, testaren är i genomsnitt läge som standar De displayen visar symbolen "AVG" som en indikator. Tryck kort på "FUN"-knappen för att sekventiellt växla till Weighted läge symbol "VIKTIGT" visas), Topp läge (symbolen "TOPP" är visas) och Maximal läge (symbolen "MAX" visas). De fyr lägena är beskrivna som följer:

• Genomsnitt Läge: De visa visar de realtid genomsnitt värdet den aktuella mätningen.
• Viktad Läge: The d display visar de realtid vägt medelvärde för den aktuella mätningen.
• Topp Läge: De visa visar de topp värde upptäckt eftersom g in Topp läge.
• Maximalt läge: Skärmen visar maximalt värde uppmätt sedan inträdet Maximalt läge.

5. Enhet Växla

I något mätläge, tryck kort på knappen "ENHET" för att växla temperaturenheten mellan °C och °F.

I magnetfältsmätningsläge, tryck länge på "ENHET" knappen för att byta magnetfältsenhet mellan mG och μT.

6. Data Håll

Tryck kort på "HOLD"-knappen, den aktuella avläsningen är De symbol 🔒" visas på visa.

Till låsa upp läsning, tryck på" HÅLL " knappförstärkning. Symbolen " försvinner.

7. Ljudlarm

När testaren är påslagen är ljudlarmet aktiverat. Displayen visar symbolen " som en indikator.

Ett kort tryck på "|"-knappen aktiverar eller inaktiverar ljudlarmfunktionen. När funktionen är inaktiverad visas symbolen "-".

8. Automatisk avstängning

Håll "-knappen intryckt för att aktivera eller inaktivera den automatiska avstängningsfunktionen. När displayen visar symbolen "

betyder det att automatisk avstängning

är på.

Om ingen knapp trycks in inom cirka 10 minuter stängs testaren av automatiskt.

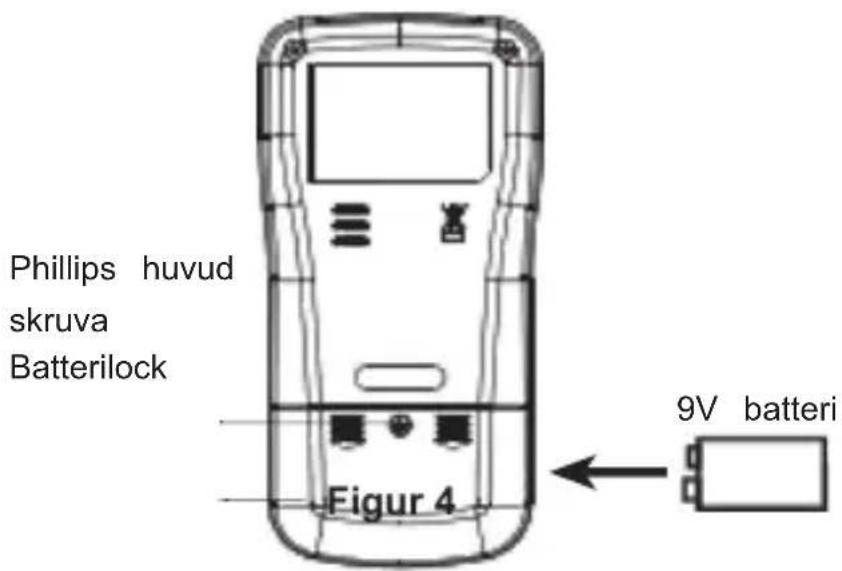

När symbolen " " visas på displayen är batteriet inte tillräckligt laddat och batteriet måste bytas. Stegen är följande:

1. Använd en stjärnskruvmejsel för att ta bort skruven som håller fast batterifacket.
2. Ta bort batteriluckan i den riktning som pilen på batteriluckan anger.
3. Byt ut det gamla batteriet mot ett nytt av samma typ och se till att polariteten är korrekt.
4. Sätt tillbaka batteriluckan och dra åt skruven.

REKOMMENDATION

Det rekommenderas att mäta förekomsten av elektromagnetiska fält inom och utanför ditt hem och din arbetsplats regelbundet. För områden där en hög nivå av elektromagnetisk strålning detekteras av testaren, rekommenderas det att omorganisera området.

Försök alltid att göra det bästa för att undvika långvarig exponering i starka elektromagnetiska fält.

Upplösning	EF: 1V/m
	MF: 0,1mG/0,01μT
	RF: 0,01mW/m2
Räckvidd	4 siffror
	Cirka 0,4 sekunder
	9V batteri, 6F22 eller motsvarande ,
Larm Tröskel	EF: 1~1999V/m
	MF: 0,1~999,9mG/0,01~99,99μT
	RF: 0,01~99,99mW/m2
Visa	Visa 4 siffror
Samplingstid	Cirka 0,4 sekunder
Batteri	Batteri 9V batteri,
	6F22 eller motsvarande, 1 bit
Bil Stäng av	Nej knapp tryck i ungefär 10 minuter.
Drift Miljö	Temperatur: 0°C till 40°C
	Relativ Luftfuktighet: < 80 %
Lagring Miljö	Temperatur: -10°C till 5 0°C
	Relativ Luftfuktighet: < 90 %
Mått	167 mm x 85 mm x 35 mm
Vikt	Handla om 190g (utan batte ry )

OBS

1. Denna manual kan ändras utan föregående meddelande.
2. Vårt företag tar inget annat ansvar för någon förlust.
3. Innehållet i denna handbok kan inte användas som skäl för att använda testaren för speciella applikationer.

TILLBEHÖRSLISTA

1. Instruktionsmanual *1
2. Förvaringsväska *1
3. 9V litiumbatteri *1
4. USB-laddningskabel *1
5. Stjärnskruvmejsel *1

AVFALLSHANTERING AV DENNA ARTIKEL

Bästa kund,

Om du vid någon tidpunkt avser att göra dig av med denna artikel, var snäll och tänk på att många av dess komponenter består av värdefulla material som kan återvinnas.

Vänligen släng den inte i soporna, utan kontrollera med din lokala myndighet för återvinningsanläggningar i ditt område.
