Tipo di prodotto	Tester EMF multifunzione
Marca	Vevor
Modello	EM4556
Dimensioni	167 mm x 85 mm x 35 mm
Peso	Circa 190 g (senza batteria)
Alimentazione	1 batteria 9V 6F22 o equivalente
Display	LCD 4 cifre
Unità di misura	Campo elettrico: V/m; Campo magnetico: mG o μT; RF: mW/m²; Temperatura: °C o °F
Campo di misura EF	1 ~ 1999 V/m
Campo di misura MF	0,1 ~ 999,9 mG / 0,01 ~ 99,99 μT
Campo di misura RF	0,01 ~ 99,99 mW/m²
Soglia di allarme	EF > 40 V/m, MF > 0,4 μT, RF > 10 mW/m²
Tempo di campionamento	Circa 0,4 secondi
Modalità di misura	Media, Pesata, Picco, Massimo
Funzioni speciali	Allarme acustico, blocco dati, spegnimento automatico (10 min)
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-10 °C a 50 °C
Umidità di funzionamento	< 80% UR
Umidità di stoccaggio	< 90% UR
Accessori inclusi	Manuale di istruzioni, custodia, batteria 9V litio, cavo USB, cacciavite
Manutenzione e pulizia	Mantenere pulito e asciutto; rimuovere la batteria se non utilizzato a lungo; utilizzare un cacciavite per cambiare la batteria
Sicurezza	Non alterare i circuiti; evitare fonti potenti; sconsigliato a portatori di impianti elettronici
Riparabilità	Riparazione solo da centro autorizzato
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - EM4556 Vevor

Come accendere e spegnere il tester Vevor EM4556?

Premere e tenere premuto il pulsante Accensione/Spegnimento (simbolo ) per circa 2 secondi per accendere o spegnere il tester. All'accensione, il display mostra brevemente tutti i segmenti e viene emesso un lungo bip.

Come cambiare la modalità di misura (EF, MF, RF)?

Premere brevemente il pulsante MODE per passare da una modalità all'altra: Campo elettrico (simbolo ELEC), Campo magnetico (simbolo MAG) e Radiofrequenza (simbolo RF). Per impostazione predefinita, il tester si avvia in modalità campo elettrico.

Quali sono le soglie di allarme predefinite?

Le soglie di allarme sono: EF > 40 V/m, MF > 0,4 μT e RF > 10 mW/m². Quando questi valori vengono superati, viene visualizzata l'icona di avviso e, se l'allarme acustico è attivo, il cicalino suona.

Come attivare o disattivare l'allarme acustico?

Premere brevemente il pulsante Allarme (simbolo ) per attivare o disattivare la funzione di allarme acustico. Quando disattivato, il simbolo corrispondente appare sul display.

Come bloccare una misura sul display?

Premere brevemente il pulsante HOLD per bloccare la lettura corrente. Il simbolo H appare sul display. Per sbloccare, premere nuovamente lo stesso pulsante.

Come cambiare l'unità di temperatura o di campo magnetico?

Per la temperatura, premere brevemente il pulsante UNIT per passare da °C a °F. Per il campo magnetico in modalità MF, tenere premuto il pulsante UNIT per alternare tra mG e μT.

Cosa significa il simbolo di batteria scarica?

Quando l'icona della batteria sul display lampeggia o appare vuota, sostituire la batteria con una nuova batteria 9V 6F22 o equivalente. Utilizzare un cacciavite a croce per aprire il vano batteria.

Come interpretare la barra indicatrice del livello di radiazione?

La barra indicatrice viene visualizzata proporzionalmente all'intensità della radiazione misurata. Più segmenti sono accesi, più alto è il campo. Quando il valore supera la soglia di allarme, appare l'icona di avviso.

Il tester si spegne da solo, è normale?

Sì, la funzione di spegnimento automatico è attivata per impostazione predefinita. Se non viene premuto alcun tasto per circa 10 minuti, il tester si spegne automaticamente. È possibile disattivare questa funzione tenendo premuto il pulsante APO.

Quali accessori sono forniti con l'EM4556?

La confezione contiene: il tester, un manuale di istruzioni, una custodia, una batteria 9V litio, un cavo USB e un cacciavite a croce.

MANUALE UTENTE EM4556 Vevor

Supporto tecnico e garanzia elettronica

Certificato

Noi continuiamo a essere impegnati a fornirvi utensili a prezzi competitivi.

"Salva metà e metà prezzo" o qualsiasi altra simile espressione usata da noi rappresenta solo una

stima di risparmio che potreste ottenere acquistando certi utensili da noi rispetto ai maggiori

marchi superiori e non significa necessariamente coprire tutte le categorie di utensili offerti da noi. Vi

preghiamo cortesemente di verificare accuratamente quando state effettuando un ordine con noi se state

davvero risparmiando la metà rispetto ai marchi superiori maggiori.

MODELLO: EM4556

Queste sono le istruzioni originali; per favore leggete tutto il manuale di istruzioni accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto deve essere soggetto al

prodotto che avete ricevuto. Per favore perdonateci se non vi informiamo ancora su eventuali aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni all'utente dovere Leggere Istruzioni manuale con attenzione.
	Questo dispositivo è conforme con la parte 15 Di le norme F L'operazione è soggetto A IL seguente due condizioni:( 1)Ques dispositivo Maggio non causare dannoso interferenza, E (2) qu dispositivo deve accettare Qualunque interferenze ricevute, Compreso interferenza che potrebbe causare un funzionamento indesiderato .
	Questo Prodotto È soggetto A IL disposizione Di europeo Direttiva 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato indica Quello IL Prodotto richiede separato rifiutare collezione In l'Unione Europea. Questo vale per prodotto e Tutto accessori contrassegnati da questo simbolo. Prodotti contrassegnato come come Maggio non Essere scartato con domestico normale rifiuti, ma deve essere preso A una collezione punto per raccolta differenziata elettrico E elettronico dispositivi

INTRODUZIONE

Questo strumento è un tester EMF multifunzionale progettato per misurare il campo elettrico (EF), il campo magnetico (MF) e il campo di radiofrequenza (RF) livello di radiazione. È dotato di sensori di radiazione elettromagnetica integrati, che possono visualizzare il valore della radiazione sullo schermo LCD dopo l'elaborazione da parte del chip di microcontrollo. Gli utenti possono effettuare una elaborazione ragionevole o adottare misure di prevenzione efficaci nei confronti della radiazione elettromagnetica secondo il risultato del test.

CARATTERISTICHE

• Misurare e visualizzare i livelli di radiazione EF, MF e RF
• Misura della temperatura
• Due unità di campo magnetico da selezionare tra le modalità Media / Ponderata / Picco / Massimo
• Allarme acustico
• Indicazione del livello della batteria
• Presa dati
• Spegnimento automatico

APPLICAZIONI

• Monitoraggio delle radiazioni elettromagnetiche in residenze, uffici, esterni, siti industriali. • Rilevamento delle radiazioni elettromagnetiche da telefoni cellulari, computer, router, forni a microonde. • Test di protezione dalle radiazioni su indumenti a prova di radiazioni e pellicole che bloccano le radiazioni.

AVVERTENZA

• Non manomettere i circuiti interni dello strumento. Non urtare o far cadere lo strumento. Mantenere lo strumento pulito e asciutto.
• Sostituire la batteria appena l'indicatore del livello della batteria diventa vuoto (p).
• Se non si utilizza lo strumento per un lungo periodo, rimuovere la batteria dal vano batteria per evitare danni.
• Non esporre lo strumento alla luce diretta del sole o a temperature e umidità estreme.
• Prima dell'utilizzo, verificare lo strumento con un test su un dispositivo (ad esempio un ventilatore elettrico, un router) che produce un campo elettromagnetico. Non usare lo strumento se funziona in modo anomalo o è danneggiato.
• Aderire alle normative locali e nazionali sui codici di sicurezza.
• Prestare attenzione durante il lavoro in prossimità di potenti fonti di radiazioni. L'esposizione a lungo termine al campo elettromagnetico può essere la causa della leucemia infantile e di altre forme di cancro.
• Le persone con impianti elettronici (ad es. pacemaker cardiaci) dovrebbero evitare potenti sorgenti di radiazioni.
• Leggere attentamente le istruzioni operative per l'attrezzatura che genera il campo elettromagnetico che sarà misurato.
• Non utilizzare lo strumento in presenza di gas, vapori o polveri esplosive.
• Si prega di misurare a distanza dagli impianti ad alta pressione per garantire la sicurezza.

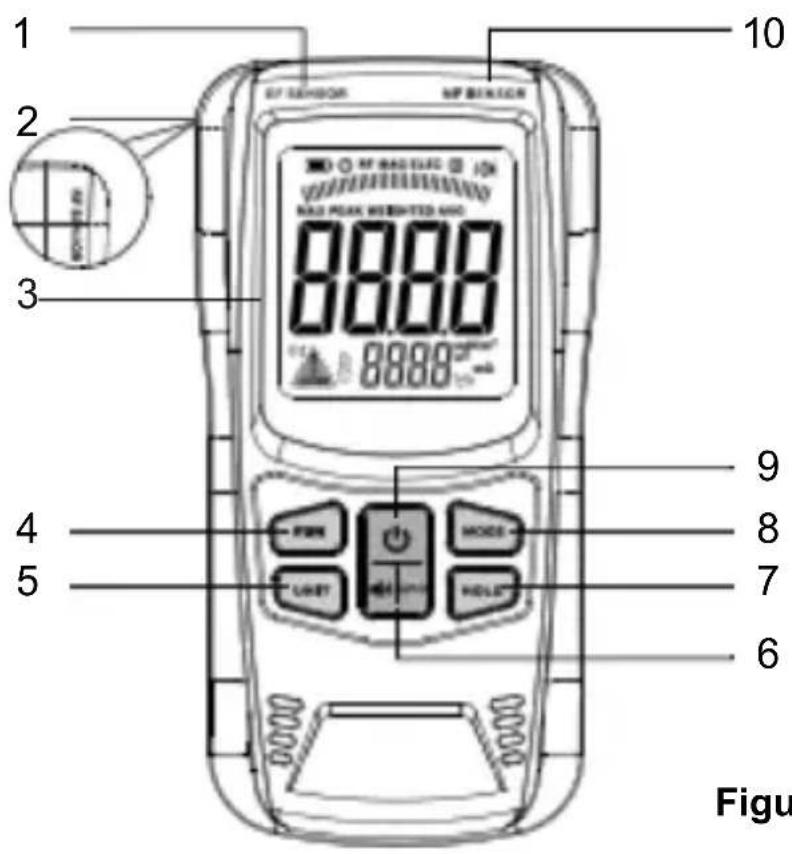

Pannello frontale

1. Zona di rilevamento EF
2. Area di rilevamento RF
3. Display
4. Pulsante "FUNZIONE"

Utilizzato per cambiare modalità Media/Ponderata/Picco/Massima. 5. Pulsante "UNITÀ"

Premere brevemente per modificare l'unità di temperatura.

Premere a lungo per modificare l'unità di campo magnetico quando il tester è in

Modalità di misurazione MF.

1. Pulsante

Premere brevemente per abilitare o disabilitare l'allarme sonoro.

PANNELLO FRONTALE

Premere a lungo per abilitare o disabilitare la funzione di spegnimento automatico.

7. Pulsante "PRESA"

Utilizzato per bloccare o sbloccare la lettura visualizzata.

8. Pulsante "MODALITÀ"

Utilizzato per cambiare la modalità di misurazione tra FE, MF e RF.

9. Pulsante

Utilizzato per accendere o spegnere il tester.

10. Area di rilevamento MF

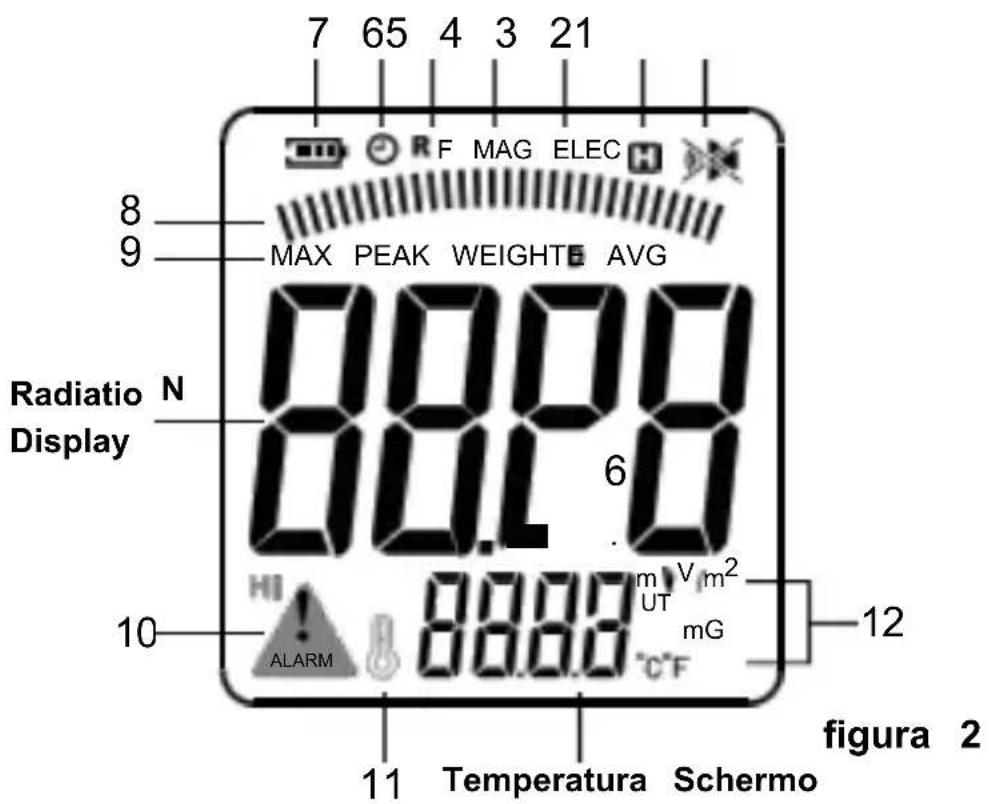

DESCRIZIONE DEL DISPLAY

NO.	Simbolo	Descrizione
1		funzione di allarme acustico è disabilitati
		funzione di allarme acustico è abilitato.
2		IL presente lettura È bloccato.
3		Il tester è In EF misurazione modalità.
4		Il tester è In MF misurazione modalità.
5		Il tester è In RF misurazione modalità.
6	[2W0Z]	La funzione di spegnimento automatico abilitato.
7		Livello della batteria indicatore
8	[1Y7KH]	Livello di radiazione indicatore barre
9		IL viene visualizzato il valore massimo.
		IL valore di picco È visualizzato.
		Viene visualizzato il valore ponderato .
		Il valore medio È visualizzato.
10		Icona di avviso. IL misurato radiazione È in un alto livello .
11		Icona della temperatura
12		EF unità: volt al metro
		MF unità: milliGauss
		RF unità: milliwatt per quadrato metro
		MF unità: micro Tesla
		Unità di temperatura: Celsius grado
		Unità di temperatura: Grado Fahrenheit

1. Accensione/Spegnimento

Premere e tenere premuto il pulsante 🔊 per circa 2 secondi per alimentare il tester. Lo schermo mostra tutti i segmenti brevemente e il cicalino emette un segnale acustico lungo. Quindi il tester entra in modalità di misurazione. Per spegnere il tester, premere e tenere premuto nuovamente il pulsante 🔊.

Nota:

A causa di una possibile interferenza elettromagnetica nell'ambiente, il display potrebbe mostrare un piccolo valore dopo l'accensione. Questo non è un malfunzionamento del tester.

2. Esecuzione delle misure

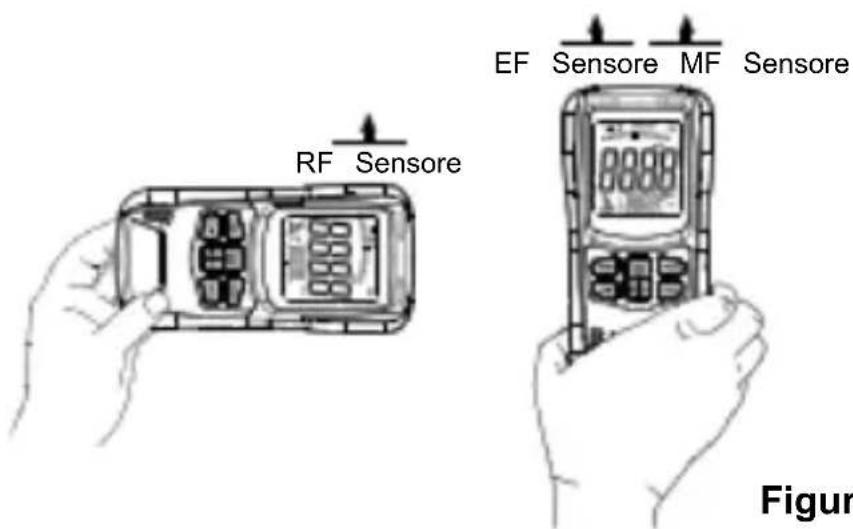

Prendere il tester in mano con l'area di rilevamento e avvicinarsi lentamente alla sorgente di radiazione elettromagnetica da testare (fare riferimento alla Figura 3). Il valore del test e l'indicatore a barre mostrano l'intensità della radiazione misurata.

Nota:

L'intensità della radiazione aumenta man mano che il tester si avvicina a una sorgente di radiazione. Più alta è l'intensità della radiazione misurata, più barre indicatrici vengono visualizzate e più alto è il valore del test. Quando il valore di radiazione misurato supera la soglia di allarme del tester (EF>40 V/m, MF>0,4 μT, RF>10 mW/m²), l'icona di avvertimento apparirà sullo schermo per

indicare che il livello di radiazione attuale è alto. Se la funzione di allarme acustico è abilitata, suonerà il cicalino.

Figura 3

Nota:

1. Campo elettrico predefinito (misura EF). Dopo l'accensione, premere brevemente il pulsante "MODALITÀ" per cambiare la modalità di misurazione.
2. Provare diversi angoli avvicinandosi alla sorgente di radiazione per effettuare misurazioni. La massima intensità di radiazione indicata dal tester è il risultato di misurazione più accurato.
3. Non coprire i sensori con la mano o altri oggetti mentre si tiene il tester.
4. Durante il rilevamento, assicurarsi che non ci siano metalli o altri materiali conduttivi nelle vicinanze dell'oggetto misurato.

3. Modalità di misurazione

Ogni volta che il tester viene acceso, per impostazione predefinita entra in modalità di misurazione del campo elettrico. Premere brevemente il pulsante "MODALITÀ" per passare tra le tre modalità di misurazione seguenti:

- Modalità di misurazione del campo elettrico (Il display mostra il simbolo "ELEC".)

• Modalità di misurazione del campo magnetico (Il display mostra il simbolo "MAG".)
• Modalità di misurazione del campo a radiofrequenza (Il display mostra il simbolo "RF".)

4. Modalità Media / Ponderata / Picco / Massimo

Dopo ogni accensione, il tester è in modalità Media per impostazione predefinita. Il display mostra il simbolo "AVG" come indicatore. Premere brevemente il tasto "FUN" per passare in sequenza alla modalità Ponderata (il simbolo "PESATO" è visualizzato), alla modalità Picco (il simbolo "PICCO" è visualizzato) e alla modalità Massimo (il simbolo "MASSIMO" è visualizzato). Le quattro modalità sono descritte come segue:

• In modalità Media: il display mostra il valore medio in tempo reale della misurazione corrente.
• In modalità Ponderata: il display mostra il valore medio ponderato in tempo reale della misurazione corrente.
• In modalità Picco: il display mostra il valore di picco rilevato dall'ingresso in modalità Picco.
• In modalità Massimo: il display mostra il valore massimo misurato dall'ingresso in modalità Massimo.

5. Interruttore delle unità

In qualsiasi modalità di misurazione, premere brevemente il pulsante "UNITÀ" per cambiare l'unità di temperatura tra °C e °F.

Nella modalità di misurazione del campo magnetico, premere a lungo il pulsante "UNITÀ" per cambiare l'unità di campo magnetico tra mG e μT.

6. Blocco dati

Premere brevemente il pulsante "HOLD", la lettura corrente viene bloccata. Il simbolo "appare sul display.

Per sbloccare la lettura, premere nuovamente il pulsante "HOLD"; il simbolo " scompare.

7. Allarme acustico Funzione

Quando il tester è acceso, la funzione di allarme acustico è attiva. Il display mostra il simbolo " " come indicatore.

Premere brevemente il pulsante "|" per abilitare o disabilitare la funzione di allarme acustico. Quando questa funzione è disabilitata, il simbolo " " viene mostrato.

8. Spegnimento automatico

Premere a lungo il pulsante "AFO" per abilitare o disattivare la funzione di spegnimento automatico. Quando lo schermo mostra il simbolo ", significa che lo spegnimento automatico è attivo.

Se non si preme alcun pulsante per circa 10 minuti, il tester si spegnerà automaticamente.

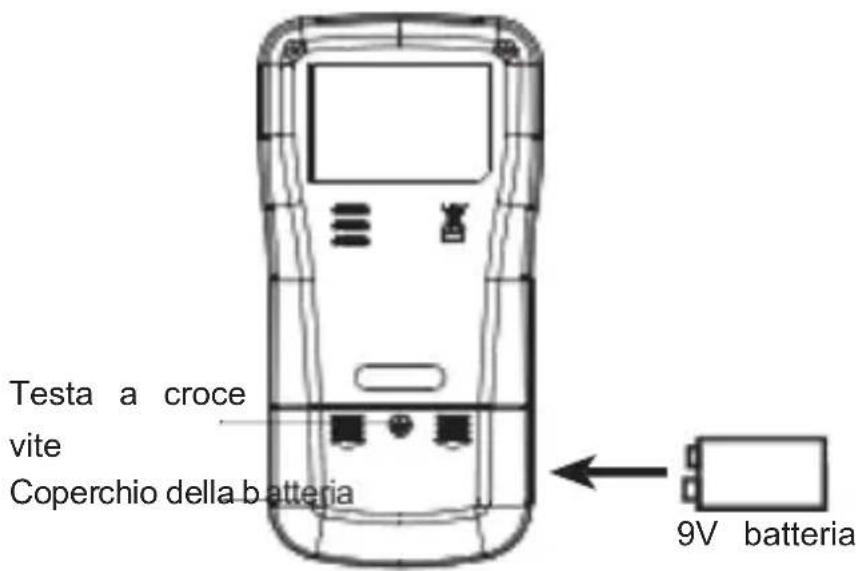

Quando il simbolo "☐" è mostrato sullo schermo, la batteria è quasi scarica e la sostituzione della batteria è necessaria. I passaggi sono i seguenti:

1. Utilizzare un cacciavite a croce per rimuovere la vite che protegge il vano batteria.
2. Rimuovere il coperchio del vano batteria nella direzione indicata dalla freccia sul coperchio.
3. Sostituire la vecchia batteria con una nuova dello stesso tipo, assicurandosi che la polarità dei collegamenti sia corretta.
4. Reinstallare il coperchio del vano batteria e serrare la vite.

Figura 4

RACCOMANDAZIONE

Si consiglia di misurare la presenza del campo elettromagnetico dentro e fuori casa e nei luoghi di lavoro. Per le aree in cui il tester rileva un livello elevato di radiazioni elettromagnetiche, si consiglia di riorganizzare tali aree.

Cercare sempre di evitare l'esposizione prolungata a campi elettromagnetici forti.

Risoluzione	FE: 1 V/m
	MF: 0,1 mG/0,01 μT
	RF: 0,01 mW7
Allineare	4 cifre
	Circa 0,4 secondi
	9V batteria, 6F22 o equivalente , 1 p
Allarme Soglia	FE: 1~1999 V/min
	MF: 0,1~999,9mG/0,01~99,99μT
	RF: 0,01~99,99 mW7
Schermo	Visualizza 4 cifre
Tempo di campionamento	Circa 0,4 secondi
Batteria	Batteria 9V batteria,
	6F22 o equivalente, 1 pezzo
Auto Spegni	NO pulsante premere per circa 10 mi
Operativo Ambiente	Temperatura: da 0°C a 40°C
	Parente Umidità: < 80%
Magazzinaggio Ambiente	Temperatura: da -10°C a 5 0°C
	Parente Umidità: < 90%
Dimensioni	167 mm x 85 mm x 35 mm
Peso	Di 190 g (senza batteria )

NOTA

1. Questo manuale è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assume alcuna responsabilità per eventuali perdite.
3. Il contenuto di questo manuale non può essere utilizzato come motivo per utilizzare il tester per applicazioni speciali.

ELENCO DEGLI ACCESSORI

1. Manuale di istruzioni *1
2. Borsa per conservazione *1 Batteria al litio 3,9 V *1
3. Cavo di ricarica USB *1
4. Cacciavite a croce *1

SMALTIMENTO DEL PRESENTE ARTICOLO

Gentile Cliente,

Se in qualsiasi momento intendete smaltire questo articolo, prestate attenzione al fatto che molti dei suoi

componenti sono costituiti da materiali preziosi che possono essere riciclati.

Non gettatelo nel bidone della spazzatura, ma informatevi presso il vostro comune per le strutture di riciclaggio nella vostra zona.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in Australia: SIHAO PTY srl, 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Tecnologia Ltd, Suite 250, 9166 Luogo di Anaheim, Rancho Cucamonga, CA 91730
