EM4556 - équipements de mesure Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur EMF multifonctionnel
Marque	Vevor
Modèle	EM4556
Dimensions	167 mm x 85 mm x 35 mm
Poids	Environ 190 g (sans batterie)
Alimentation	1 pile 9V 6F22 ou équivalent
Affichage	LCD 4 chiffres
Unités de mesure	Champ électrique : V/m ; Champ magnétique : mG ou μT ; RF : mW/m² ; Température : °C ou °F
Plage de mesure EF	1 ~ 1999 V/m
Plage de mesure MF	0,1 ~ 999,9 mG / 0,01 ~ 99,99 μT
Plage de mesure RF	0,01 ~ 99,99 mW/m²
Seuil d'alarme	EF > 40 V/m, MF > 0,4 μT, RF > 10 mW/m²
Temps d'échantillonnage	Environ 0,4 secondes
Modes de mesure	Moyenne, Pondéré, Crête, Maximum
Fonctions spéciales	Alarme sonore, verrouillage des données, arrêt automatique (10 min)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 50 °C
Humidité de fonctionnement	< 80 % HR
Humidité de stockage	< 90 % HR
Accessoires inclus	Manuel d'instructions, sac de rangement, pile 9V lithium, câble USB, tournevis
Entretien et nettoyage	Garder propre et sec ; retirer la pile si inutilisé longtemps ; utiliser un tournevis pour changer la pile
Sécurité	Ne pas altérer les circuits ; éviter les sources puissantes ; déconseillé aux porteurs d'implants électroniques
Réparabilité	Réparation par service agréé uniquement
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - EM4556 Vevor

Comment allumer et éteindre le testeur Vevor EM4556 ?

Appuyez et maintenez enfoncé le bouton Marche/Arrêt (symbole ) pendant environ 2 secondes pour allumer ou éteindre le testeur. Lors de l'allumage, l'écran affiche brièvement tous les segments et un bip long retentit.

Comment changer le mode de mesure (EF, MF, RF) ?

Appuyez brièvement sur le bouton MODE pour basculer entre les modes : Champ électrique (symbole ELEC), Champ magnétique (symbole MAG), et Radiofréquence (symbole RF). Par défaut, le testeur démarre en mode champ électrique.

Quels sont les seuils d'alarme par défaut ?

Les seuils d'alarme sont : EF > 40 V/m, MF > 0,4 μT et RF > 10 mW/m². Lorsque ces valeurs sont dépassées, l'icône d'avertissement s'affiche et, si l'alarme sonore est activée, le buzzer retentit.

Comment activer ou désactiver l'alarme sonore ?

Appuyez brièvement sur le bouton Alarme (symbole ) pour activer ou désactiver la fonction d'alarme sonore. Lorsque désactivée, le symbole correspondant s'affiche sur l'écran.

Comment verrouiller une mesure sur l'écran ?

Appuyez brièvement sur le bouton HOLD pour figer la lecture actuelle. Le symbole H apparaît sur l'écran. Pour déverrouiller, appuyez à nouveau sur le même bouton.

Comment changer l'unité de température ou de champ magnétique ?

Pour la température, appuyez brièvement sur le bouton UNIT pour basculer entre °C et °F. Pour le champ magnétique en mode MF, appuyez longuement sur le bouton UNIT pour alterner entre mG et μT.

Que signifie le symbole de batterie faible ?

Lorsque l'icône de batterie sur l'écran clignote ou apparaît vide, remplacez la pile par une nouvelle pile 9V 6F22 ou équivalente. Utilisez un tournevis cruciforme pour ouvrir le compartiment à piles.

Comment interpréter la barre d'indication de niveau de rayonnement ?

La barre d'indication s'affiche proportionnellement à l'intensité du rayonnement mesuré. Plus il y a de segments allumés, plus le champ est élevé. Quand la valeur dépasse le seuil d'alarme, l'icône d'avertissement apparaît.

Le testeur s'éteint tout seul, est-ce normal ?

Oui, la fonction d'arrêt automatique est activée par défaut. Si aucune touche n'est pressée pendant environ 10 minutes, le testeur s'éteint automatiquement. Vous pouvez désactiver cette fonction en appuyant longuement sur le bouton APO.

Quels accessoires sont fournis avec l'EM4556 ?

La boîte contient : le testeur, un manuel d'instructions, un sac de rangement, une pile 9V lithium, un câble USB et un tournevis cruciforme.

MODE D'EMPLOI EM4556 Vevor

Assistance technique et garantie

Certificat électronique

Nous restons engagés à vous fournir des outils à des prix compétitifs. "Économisez la moitié du prix" ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques haut de gamme, et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons gentiment de vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques haut de gamme.

MODÈLE : EM4556

Ceci est le manuel d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit doit être sujette à

produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas à nouveau en cas de mises à jour technologiques ou de modifications de notre produit.

	Attention-Pour réduire le risque de blessure, utilisateur doit lire instructions manuel avec soin.
	Ce appareil est conforme avec la partie 15 de les règles de L'opération est sujet à le suivant deux conditions:( 1) Ceci peut pas causer des dommages ingérence, et (2) c'est appare accepter n'importe lequel interférence reçue, y compris interférence qui peut provoquer un fonctionnement indésirable .
	Ce produit est sujet à le disposition de européen Directive 2012/19/CE. Le symbole représentant une poubelle sur roulettes barré indique que le produit a besoin séparé refuser collection dans l' Union européenne. Ceci s'applique au produit et tous accessoires marqués de ce symbole. Des produits marqué con tel peut pas être jeté avec domestique normal du gaspillage, doit être pris à une collection indiquer pour recyclage électrique et électronique dispositifs

INTRODUCTION

Ce compteur est un testeur EMF multifonctionnel conçu pour mesurer le champ électrique (EF), le champ magnétique (MF) et le niveau de rayonnement des radiofréquences (RF). Il est équipé d'un capteur de rayonnement électromagnétique, qui peut afficher la valeur de rayonnement sur l'écran LCD après traitement par le microcontrôleur. Les utilisateurs peuvent prendre des mesures de traitement raisonnables ou des mesures de prévention efficaces contre le rayonnement électromagnétique en fonction des résultats du test.

CARACTÉRISTIQUES

• Mesure et affiche les niveaux de rayonnement EF, MF et RF
• Mesure de température
• Deux unités de champ magnétique à sélectionner
• Mode Moyenne / Pondérée / Crête / Maximum
• Alarme sonore
• Indication du niveau de batterie
• Données prises
• Extinction automatique

APPLICATIONS

• Surveillance du rayonnement électromagnétique : résidence, bureau, extérieur, sites industriels.
• Détection du rayonnement électromagnétique : téléphones mobiles, ordinateurs, routeurs, fours à micro-ondes.
• Tests de protection contre les radiations sur les produits.

Vêtements résistants aux radiations, films bloquant les radiations.

AVERTISSEMENT

• Ne pas altérer les circuits internes de l'instrument. Ne pas cogner ni laisser tomber l'instrument. Garder l'instrument propre et sec.
• Remplacez la batterie dès que l'indicateur de niveau de batterie devient vide ( ).
• Si vous n'utilisez pas l'instrument pendant une longue période, retirez la batterie du compartiment à batterie pour éviter tout dommage.
• Ne pas exposer l'instrument à la lumière directe du soleil ou à des températures et une humidité extrêmes.
• Avant utilisation, vérifiez le fonctionnement de l'instrument en testant un appareil (par exemple ventilateur électrique, routeur) qui produit un champ électromagnétique. N'utilisez pas l'instrument s'il fonctionne anormalement ou s'il est endommagé.
• Adhérer aux réglementations locales et nationales en matière de sécurité.
• Soyez prudent lorsque vous travaillez à proximité de sources de rayonnement puissantes. Une exposition à long terme à un champ électromagnétique peut être la cause de leucémie infantile et d'autres formes de cancer.
• Les personnes portant des implants électroniques (par exemple des stimulateurs cardiaques) devraient éviter les sources de rayonnement puissantes.
• Lisez attentivement les instructions de fonctionnement pour l'équipement générant un champ électromagnétique qui sera mesuré.
• N'utilisez pas l'instrument dans un endroit où des gaz, vapeurs ou poussières explosifs sont présents.
• Veuillez mesurer à distance pour que les installations à haute pression puissent assurer leur sécurité.

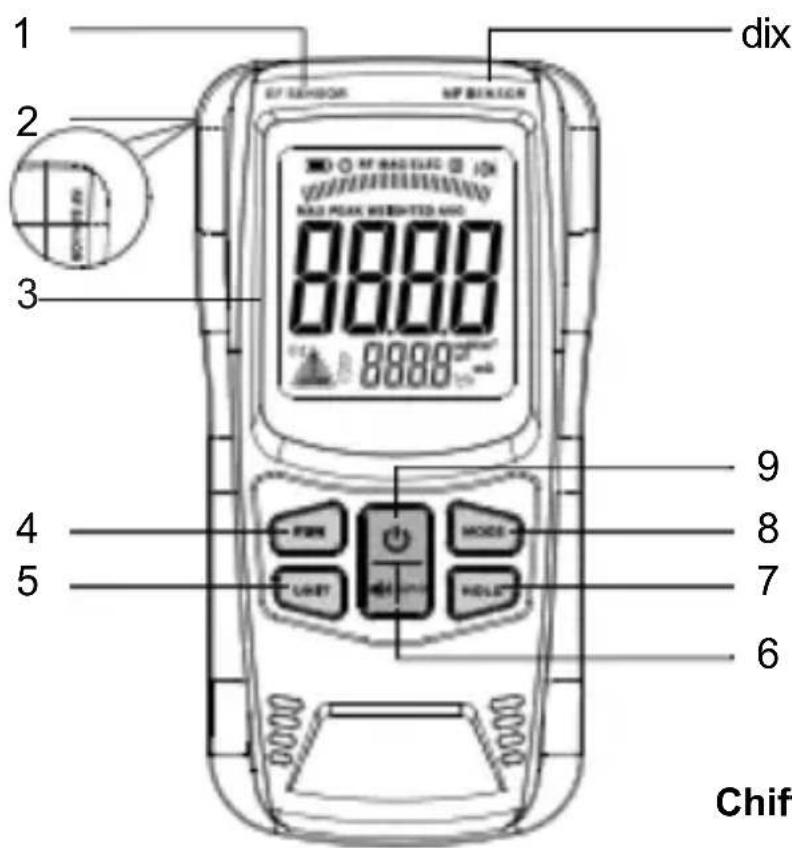

PANNEAU AVANT

Figure 1

1. Zone de détection EF
2. Zone de détection RF
3. Affichage
4. Bouton "FUN"

Utilisé pour changer le mode Moyenne / Pondérée / Crête / Maximum. 5. Bouton "UNITÉ"

Appui court pour changer l'unité de température.

Appui long pour changer l'unité de champ magnétique lorsque le testeur est en

MF : mode de mesure.

1. " " Bouton

Appui court pour activer ou désactiver l'alarme sonore.

PANNEAU AVANT

Appui long pour activer ou désactiver la fonction de mise hors tension.

7. Bouton "PRISE"

Utilisé pour verrouiller ou déverrouiller l'affichage en lecture.

8. Bouton "MODE"

Utilisé pour changer le mode de mesure entre

EF, MF et RF.

9. Bouton "🔊"

Utilisé pour allumer ou éteindre le testeur.

10. Zone de détection MF

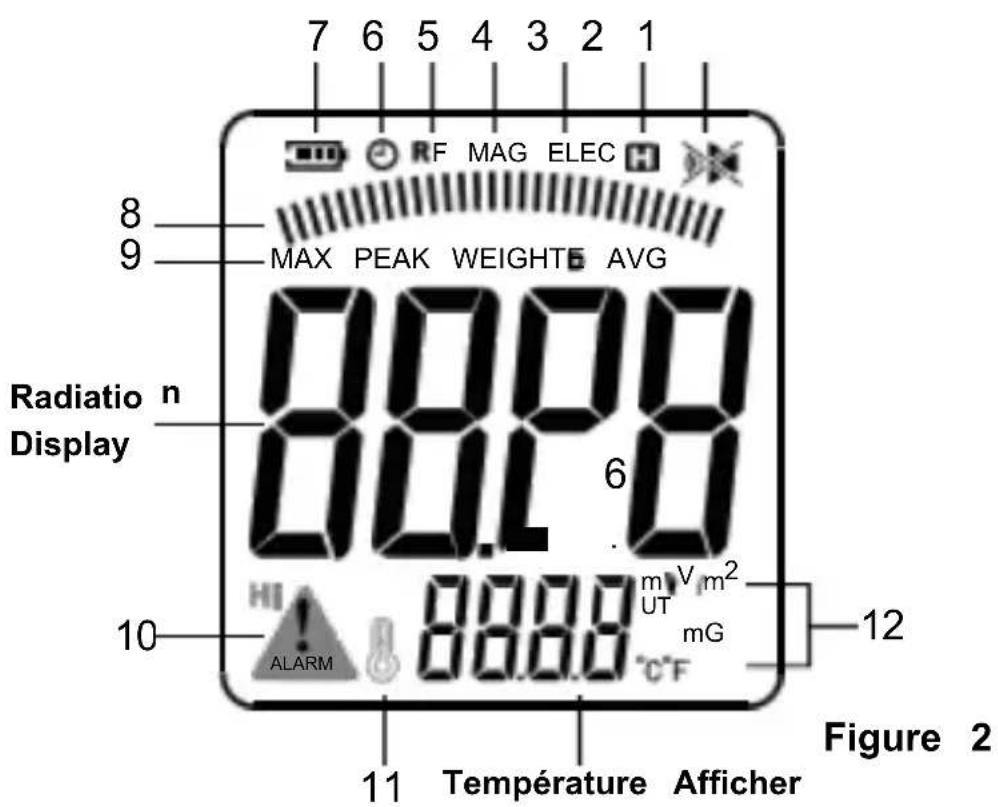

DESCRIPTION DE L'AFFICHAGE

Non.	Symbole	Description
1		fonction d'alarme sonore est désactivé.
		fonction d'alarme sonore est autorisé.
2	[4ABG]	Le présent en lisant est fermé à clé.
3		Le testeur est dans FE la mesure mo
4	[CB67]	Le testeur est dans MF la mesure mo
5		Le testeur est dans RF la mesure mo
6	[6W03]	La fonction de mise hors tension automatique est activé.
7	[CZGG]	Niveau de batterie indicateur
8		Niveau de rayonnement indicateur barre
9		Le la valeur maximale est affichée.
		Le valeur maximale est affiché.
		La valeur pondérée est affichée.
	[CBH7]	La valeur moyenne est affiché.
dix		Icône d'avertissement. Le mesuré radiation est dans un haut niveau .
11		Icône de température
12		FE unité : volts par mètre
	[TKT4]	MF unité: Milli Gauss
		RF unité: milliwatts par carré mètre
		MF unité: micro-Tesla
		Unité de température : Celsius degré
	[ZXX6]	Unité de température: Degré Fahrenheit

1. Alimentation allumée/éteinte

Appuyez sur le bouton " " et maintenez-le enfoncé pendant environ 2 secondes pour allumer le testeur. L'écran affiche brièvement tous les segments et le buzzer émet un bip long. Ensuite, le testeur passe en mode mesure. Pour éteindre le testeur, appuyez à nouveau sur le bouton " " et maintenez-le enfoncé.

Remarque :

En raison d'éventuelles interférences électromagnétiques dans l'environnement, l'écran peut afficher une petite valeur après la mise sous tension. Cela ne signifie pas que le testeur est défectueux.

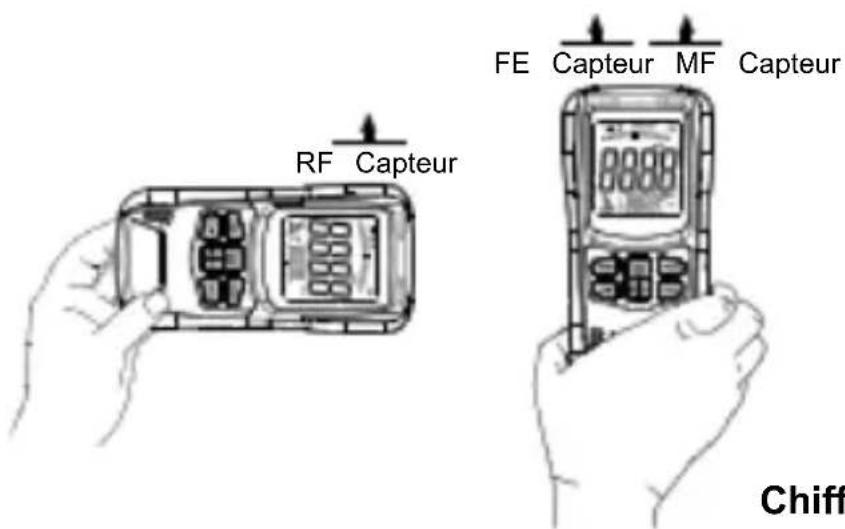

2. Effectuer des mesures

Tenez le testeur dans la main avec la zone de détection. Approchez lentement le testeur de la source de rayonnement électromagnétique à tester (voir Figure 3). La valeur de test et la barre d'indication s'affichent pour indiquer l'intensité du rayonnement mesuré.

Remarque :

L'intensité du rayonnement augmente à mesure que le testeur se rapproche de la source de rayonnement. Plus l'intensité du rayonnement mesuré est élevée, plus le nombre de barres indicatrices affichées est grand et plus la valeur de test est élevée. Lorsque la valeur de rayonnement mesurée dépasse le seuil d'alarme du testeur (EF > 40 V/m, MF > 0,4 μT, RF > 10 mW/m²), l'icône d'avertissement apparaît à l'écran pour indiquer que le niveau de rayonnement actuel est élevé.

Si la fonction d'alarme sonore est activée, le buzzer retentit.

Figure 3

Remarque :

1. Le mode de mesure du champ électrique (EF) est le mode par défaut après la mise sous tension. Appuyez brièvement sur le bouton "MODE" pour changer de mode de mesure.
2. Essayez différents angles en vous approchant de la source de rayonnement tout en effectuant des mesures. L'intensité de rayonnement la plus élevée indiquée par le testeur est le résultat de mesure le plus précis.
3. Ne couvrez pas les capteurs avec votre main ou d'autres objets lorsque vous tenez le testeur.
4. Pendant la détection, assurez-vous qu'il n'y a pas de métaux ou d'autres matériaux conducteurs à proximité de l'objet mesuré.

3. Modes de mesure

Chaque fois que le testeur est allumé, il revient par défaut au mode de mesure électrique sur le terrain. Appuyez brièvement sur le bouton « MODE » pour basculer entre les trois modes de mesure suivants :

- Mode de mesure du champ électrique (L'écran affiche le symbole "E-LEC".)

• Mode de mesure du champ magnétique (L'écran affiche le symbole "MAG".)
• Mode de mesure du champ radiofréquence (L'écran affiche le symbole "RF".)

4. Mode Moyenne / Pondérée / Crête / Maximum

Après chaque mise sous tension, le testeur est en mode moyenne par défaut. L'écran affiche le symbole « AVG » comme indicateur. Appuyez brièvement sur le bouton « FUN » pour passer séquentiellement au mode Pondéré (le symbole « PONDÉRÉ » est affiché), au mode Crête (le symbole « CRÊTE » est affiché) et au mode Maximum (le symbole « MAXIMUM » est affiché). Les quatre modes sont décrits comme suit :

• Mode Moyenne : L'écran affiche la valeur moyenne en temps réel de la mesure actuelle.
• Mode Pondéré : L'écran affiche la valeur moyenne pondérée en temps réel de la mesure actuelle.
• Mode Crête : L'écran affiche la valeur de crête détectée depuis l'entrée en mode Crête.
• Mode Maximum : L'écran affiche la valeur maximale mesurée depuis l'entrée en mode Maximum.

5. Changement d'unité

Dans n'importe quel mode de mesure, appuyez brièvement sur le bouton « UNIT » pour changer l'unité de température entre °C et °F.

En mode de mesure du champ magnétique, appuyez longuement sur le bouton « UNITÉ » pour changer l'unité du champ magnétique entre mG et μT.

6. Prise de données

Appuyez brièvement sur le bouton « HOLD », la lecture actuelle est verrouillée. Le symbole "H" apparaît sur l'écran.

Pour débloquer la lecture, appuyez à nouveau sur le bouton « HOLD ».

Le symbole "H" disparaît.

7. Fonction d'alarme sonore

Lorsque le testeur est allumé, la fonction d'alarme sonore est activée. L'écran affiche le symbole " " comme indicateur.

Appuyez brièvement sur le bouton pour activer ou

désactiver la fonction d'alarme sonore. Lorsque cette fonction est désactivée, le symbole " " est affiché.

8. Mise hors tension automatique

Appuyez longuement sur le bouton « APO » pour activer ou désactiver la fonction de mise hors tension automatique. Quand l'écran affiche le symbole ", il

cela signifie que l'extinction automatique

est activée.

Sans aucun bouton pressé pendant environ 10 minutes, le testeur s'éteindra automatiquement.

Lorsque le symbole "☐" s'affiche à l'écran, la batterie est suffisamment déchargée et son remplacement est nécessaire. Les étapes sont les suivantes :

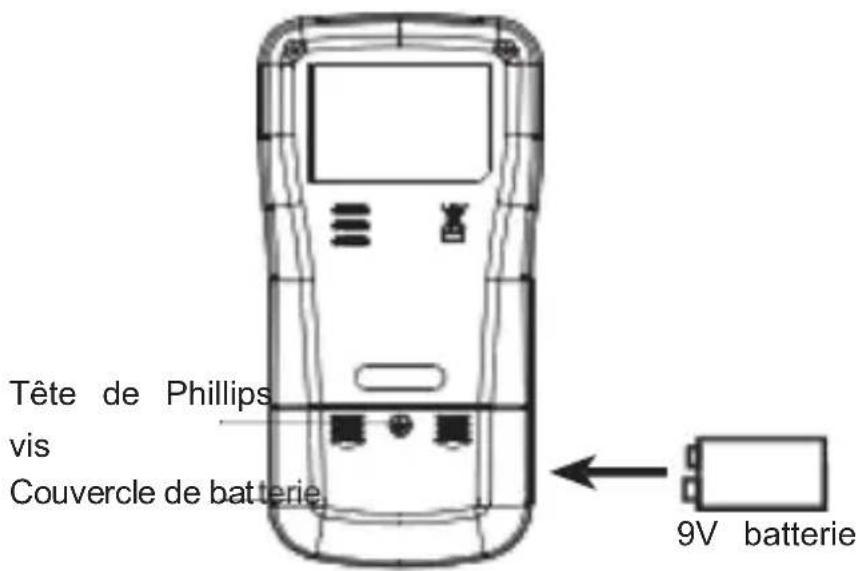

1. Utilisez un tournevis Phillips pour retirer la vis qui sécurise le compartiment à piles.
2. Retirez le couvercle de la batterie dans le sens indiqué par la flèche sur le couvercle.
3. Remplacez l'ancienne batterie par une nouvelle du même type, en vous assurant que les connexions de polarité sont correctes.
4. Réinstallez le couvercle de la batterie et resserrez la vis.

Figure 4

RECOMMANDATION

Il est recommandé de mesurer la présence de champs électromagnétiques à l'intérieur et à l'extérieur de votre domicile et de votre entreprise régulièrement. Pour les zones où un niveau élevé de rayonnement électromagnétique est détecté par le testeur, un réarrangement de cette région est légèrement recommandé.

Faites toujours de votre mieux pour éviter une exposition à long terme dans un fort champ électromagnétique.

SPÉCIFICATIONS

Résolution	FE : 1V/m
	MF : 0,1 mG/0,01μT
	RF : 0,01 mW/m
Gamme	4 chiffres
	Environ 0,4 secondes
	9V batterie, 6F22 ou équivalent , 1 morceau
AlarmeSeuil	FE : 1 ~ 1999 V/m
	MF : 0,1 ~ 999,9 mG/0,01 ~ 99,99 l
	RF : 0,01 ~ 99,99 mW/
Afficher	Afficher 4 chiffres
Temps d'échantillonnage	Environ 0,4 secondes
Batterie	Batterie 9V batterie,
	6F22 ou équivalent, 1 morceau
Auto Éteindre	Non bouton appuyez pendant environ minutes.
en fonctionnement Environnement	Température : 0°C à 40°C
	Relatif Humidité : < 80%
Stockage Environnement	Température : -10°C à 5 0°C
	Relatif Humidité : < 90%
Dimensions	167 mm x 85 mm x 35mm

SPÉCIFICATIONS

Poids

À propos 190g (sans batterie )

NOTE

1. Ce manuel est sujet à changement sans préavis.
2. Notre entreprise n'assume pas d'autres responsabilités en cas de perte.
3. Le contenu de ce manuel ne peut pas être utilisé comme raison pour utiliser le testeur pour une application spéciale.

LISTE DES ACCESSOIRES

1. Manuel d'instructions *1
2. Sac de rangement *1
3. Batterie lithium 9V *1
4. Câble de chargement USB *1
5. Tournevis cruciforme *1

ÉLIMINATION DE CET ARTICLE

Cher client,

Si, à un moment donné, vous avez l'intention de vous débarrasser de cet article, veuillez noter que beaucoup de ses

composants sont constitués de matériaux précieux qui peuvent être recyclés.

Veuillez ne pas le jeter à la poubelle ; vérifiez auprès de votre mairie les installations de recyclage dans votre zone.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ESTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technologie Ltée, bureau 250, 9166 Place d'Anaheim, Rancho Cucamonga, Californie 91730

CE	REPRÉSENTANT

ROYAUME-UNI

REPRÉSENTANT

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
