Typ produktu	Wielofunkcyjny miernik EMF
Marka	Vevor
Model	EM4556
Wymiary	167 mm x 85 mm x 35 mm
Waga	Ok. 190 g (bez baterii)
Zasilanie	1 bateria 9V 6F22 lub odpowiednik
Wyświetlacz	LCD 4-cyfrowy
Jednostki miary	Pole elektryczne: V/m; Pole magnetyczne: mG lub μT; RF: mW/m²; Temperatura: °C lub °F
Zakres pomiaru EF	1 ~ 1999 V/m
Zakres pomiaru MF	0,1 ~ 999,9 mG / 0,01 ~ 99,99 μT
Zakres pomiaru RF	0,01 ~ 99,99 mW/m²
Próg alarmu	EF > 40 V/m, MF > 0,4 μT, RF > 10 mW/m²
Czas próbkowania	Ok. 0,4 sekundy
Tryby pomiaru	Średnia, Ważony, Szczyt, Maksimum
Funkcje specjalne	Alarm dźwiękowy, blokada danych, automatyczne wyłączanie (10 min)
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-10 °C do 50 °C
Wilgotność pracy	< 80% RH
Wilgotność przechowywania	< 90% RH
Akcesoria w zestawie	Instrukcja obsługi, pokrowiec, bateria 9V litowa, kabel USB, śrubokręt
Konserwacja i czyszczenie	Utrzymywać w czystości i suchości; wyjąć baterię przy dłuższym nieużywaniu; użyć śrubokręta do wymiany baterii
Bezpieczeństwo	Nie modyfikować obwodów; unikać silnych źródeł; nie zalecane dla osób z implantami elektronicznymi
Naprawialność	Naprawa wyłącznie przez autoryzowany serwis
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support

Często zadawane pytania - EM4556 Vevor

Jak włączyć i wyłączyć miernik Vevor EM4556?

Naciśnij i przytrzymaj przycisk Włącz/Wyłącz (symbol ) przez około 2 sekundy, aby włączyć lub wyłączyć miernik. Po włączeniu ekran na krótko wyświetla wszystkie segmenty i słychać długi sygnał dźwiękowy.

Jak zmienić tryb pomiaru (EF, MF, RF)?

Naciśnij krótko przycisk MODE, aby przełączać między trybami: Pole elektryczne (symbol ELEC), Pole magnetyczne (symbol MAG) i Radiofrekfencja (symbol RF). Domyślnie miernik uruchamia się w trybie pola elektrycznego.

Jakie są domyślne progi alarmu?

Progi alarmu są następujące: EF > 40 V/m, MF > 0,4 μT i RF > 10 mW/m². Po przekroczeniu tych wartości pojawia się ikona ostrzeżenia, a jeśli alarm dźwiękowy jest włączony, rozlega się sygnał dźwiękowy.

Jak włączyć lub wyłączyć alarm dźwiękowy?

Naciśnij krótko przycisk Alarm (symbol ), aby włączyć lub wyłączyć funkcję alarmu dźwiękowego. Po wyłączeniu na ekranie pojawia się odpowiedni symbol.

Jak zablokować pomiar na ekranie?

Naciśnij krótko przycisk HOLD, aby zatrzymać bieżący odczyt. Na ekranie pojawi się symbol H. Aby odblokować, naciśnij ponownie ten sam przycisk.

Jak zmienić jednostkę temperatury lub pola magnetycznego?

W przypadku temperatury naciśnij krótko przycisk UNIT, aby przełączać między °C a °F. Dla pola magnetycznego w trybie MF naciśnij i przytrzymaj przycisk UNIT, aby zmieniać między mG a μT.

Co oznacza symbol słabej baterii?

Gdy ikona baterii na ekranie miga lub jest pusta, wymień baterię na nową 9V 6F22 lub odpowiednik. Użyj śrubokręta krzyżakowego, aby otworzyć komorę baterii.

Jak interpretować pasek wskaźnika poziomu promieniowania?

Pasek wskaźnika wyświetla się proporcjonalnie do natężenia mierzonego promieniowania. Im więcej segmentów jest zapalonych, tym pole jest wyższe. Gdy wartość przekroczy próg alarmu, pojawia się ikona ostrzeżenia.

Miernik wyłącza się sam, czy to normalne?

Tak, funkcja automatycznego wyłączania jest domyślnie włączona. Jeśli żaden przycisk nie zostanie naciśnięty przez około 10 minut, miernik wyłącza się automatycznie. Możesz wyłączyć tę funkcję, naciskając i przytrzymując przycisk APO.

Jakie akcesoria są dostarczane z EM4556?

Pudełko zawiera: miernik, instrukcję obsługi, pokrowiec, baterię 9V litową, kabel USB i śrubokręt krzyżakowy.

INSTRUKCJA OBSŁUGI EM4556 Vevor

Wsparcie techniczne i E-Gwarancja

Certyfikat

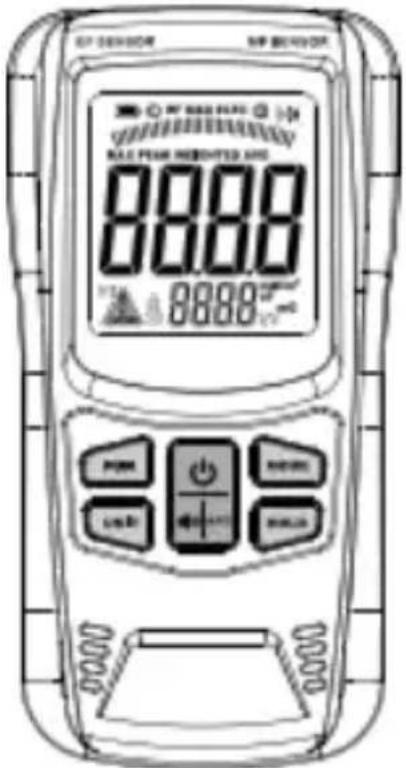

Pole elektromagnetyczne PROBNIK

INSTRUKCJA ARKUSZ

MODEL: EM4556

Jesteśmy zobowiązani do dostarczania narzędzi w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas tylko reprezentują pewne

oszacowanie oszczędności, które możesz uzyskać kupując niektóre narzędzia od nas w porównaniu z głównymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie narzędzi oferowanych przez nas. Prosimy

o dokładne sprawdzenie przed złożeniem zamówienia, jeśli chcesz

rzeczywiście zaoszczędzić połowę w porównaniu z czołowymi markami.

MODEL: EM4556

To jest oryginalna instrukcja. Prosimy o dokładne przeczytanie wszystkich instrukcji w podręczniku

przed rozpoczęciem pracy. VEVOR zastrzega sobie prawo do jasnej interpretacji naszego podręcznika użytkownika. Wygląd produktu może się różnić od

otrzymanego produktu. Prosimy o wybaczenie, jeśli nie poinformujemy Cię ponownie o aktualizacjach technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musieć Czytać instrukcje ręcznie.
	Ten urządzenie jest zgodny z częścią 15 z Regulamin FCC. Operacja jest temat Do the następny dwa warunki:( 1)To urząć móc nie powodować szkodliwe ingerencja, I (2) to s urządzeni zaakceptować każdyodebrane zakłócenia , w tym ingerencja w może spowodować niepożądane działanie .
	Ten produkt Jest temat Do the zaopatrzenie z europejski Dyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci kółkach przekreślone wskazuje To the produkt wymaga oddzielno dmawiać kolekcja W Unia Europejska. Dotyczy to produkt i Wszystko akcesoria oznaczone tym symbolem. Produkty oznaczone jako taki móc nie Być wyrzucony z normalny domowy odpady, ale t musi być zajęty Do kolekcja punkt Do recykling elektryczny I elektroniczny urządzenia

WPROWADZENIE

Miernik ten jest wielofunkcyjnym testerem pola elektromagnetycznego przeznaczonym do pomiaru pola elektrycznego (EF), pola magnetycznego (MF), pola częstotliwości radiowej (RF) oraz poziomu promieniowania. Jest wyposażony we wbudowane czujniki promieniowania elektromagnetycznego, które mogą wyświetlić wartość promieniowania na ekranie LCD po przetworzeniu przez układ mikrokontrolera. Użytkownicy mogą dokonać rozsądnej oceny lub podjąć skuteczne środki zapobiegawcze w stosunku do promieniowania elektromagnetycznego zgodnie z wynikami testu.

FUNKCJE

• Pomiar i wyświetlanie poziomu promieniowania EF, MF i RF
• Pomiar temperatury
• Dwie jednostki pola magnetycznego do wyboru
• Tryb średniej / ważonej / szczytowej / maksymalnej
• Alarm dźwiękowy • Wskaźnik poziomu baterii
• Przytrzymanie danych
• Automatyczne wyłączanie

ZASTOSOWANIA

• Monitorowanie promieniowania elektromagnetycznego w miejscach zamieszkania, biurach, na zewnątrz, terenach przemysłowych
• Wykrywanie promieniowania elektromagnetycznego z telefonów komórkowych, komputerów, routerów, kuchenek mikrofalowych
• Testowanie ochrony przed promieniowaniem produktów, takich jak odzież odporna na promieniowanie, folie blokujące promieniowanie

OSTRZEŻENIE

• Nie ingerować w obwody wewnętrzne instrumentu. Nie uderzaj ani nie upuszczaj instrumentu. Utrzymuj instrument w czystości i suchości.
• Wymień baterię, gdy tylko wskaźnik poziomu baterii stanie się pusty (☐).
• Jeśli nie używasz przyrządu przez dłuższy czas, aby uniknąć uszkodzenia, wyjmij baterię z komory baterii.
• Nie narażaj przyrządu na bezpośrednie działanie promieni słonecznych ani na skrajne temperatury i wilgotność.
• Przed użyciem sprawdź działanie przyrządu, testując go na urządzeniu (np. wentylatorze elektrycznym, które wytwarza pole elektromagnetyczne). Nie używaj przyrządu, jeśli działa nieprawidłowo lub jest uszkodzony.
• Przestrzegaj lokalnych i krajowych przepisów bezpieczeństwa.
• Podczas pracy należy zachować ostrożność w pobliżu silnych źródeł promieniowania. Długotrwałe narażenie na pole elektromagnetyczne może być przyczyną białaczki u dzieci i innych form raka.
• Osoby posiadające implanty elektroniczne (np. rozruszniki serca) powinny unikać silnych źródeł promieniowania.
• Uważnie przeczytaj instrukcje obsługi sprzętu wytwarzającego pole elektromagnetyczne, które będzie mierzone.
• Nie używaj urządzenia w miejscach, w których występuje gaz wybuchowy, para lub pył.
• Proszę mierzyć z bezpiecznej odległości, aby zapewnić bezpieczeństwo w przypadku urządzeń wysokociśnieniowych.

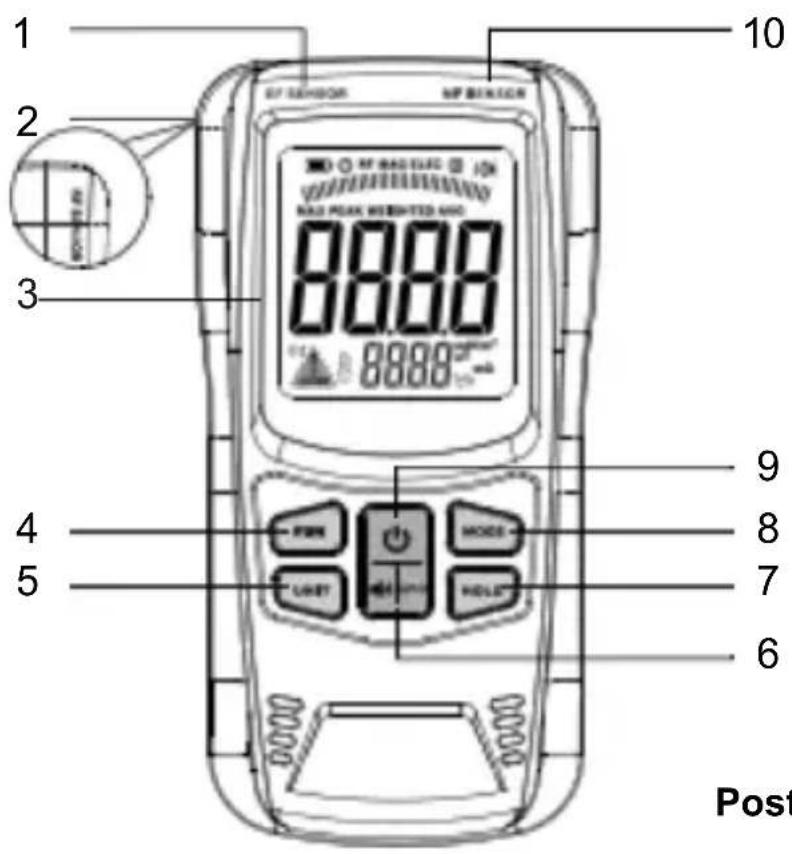

PANEL PRZEDNI

1. Obszar wykrywania EF
2. Obszar wykrywania RF
3. Wyświetlacz
4. Przycisk "ZABAWA"

Służy do przełączania między trybami: średnia / ważona / szczyt / maksymalny. 5. Przycisk "JEDNOSTKA"

Krótkie naciśnięcie zmienia jednostkę temperatury.

Długie naciśnięcie zmienia jednostkę pola magnetycznego, gdy tester jest w

trybie pomiaru MF.

1. Przycisk ""

Krótkie naciśnięcie włącza lub wyłącza funkcję alarmu dźwiękowego.

PANEL PRZEDNI

Długie naciśnięcie włącza lub wyłącza funkcję automatycznego wyłączania.

7. Przycisk "TRZYMAJ"

Służy do zablokowania lub odblokowania wyświetlanego odczytu.

8. Przycisk "TRYB"

Służy do przełączania trybu pomiaru między EF, MF i RF.

9. Przycisk ""

Służy do włączania lub wyłączania testera.

10. Obszar wykrywania MF

OPIS WYŚWIETLACZA

Rysunek 2

11 Temperatura Wyświetlacz

NIE.	Symbol	Opis
1	(Z7DD)	Funkcja alarmu dźwiękowego jest niepełnosprawny.
		Funkcja alarmu dźwiękowego jest włączo
2	(38TG)	The obecny czytanie Jest zablokowany.
3	(AZZS)	Tester jest W EF pomiar tryb.
4	(SWTC)	Tester jest W MF pomiar tryb.
5	(Y4CW)	Tester jest W RF pomiar tryb.
6	(YKKG)	Funkcja automatycznego wyłączania jest włączony.
7	(XTAA)	Poziom baterii wskaźnik
8	(DATH)	Poziom promieniowania wskaźnik słupy
9	(H43K)	The wyświetlana jest wartość maksymalr
	(H27H)	The wartość szczytowa jest wyświetlane.
	(TWZA)	jest wartość ważona .
	(YBWK)	Wartość średnia jest wyświetlane.
10	(HYAG)	Ikona ostrzeżenia. The wymierzony promieniowanie Jest w wysoki poziom v
11		Ikona temperatury
12	(KSSS)	EF jednostka: wolty na metr
	(787G)	MF jednostka: mili Gauss
	(362G)	RF jednostka: miliwatów na kwadrat me
	(DCWK)	MF jednostka: mikroTeslę
	(6KZ)	Jednostka temperatury: Celsjusz stopień
	(40ZD)	Jednostka temperatury: Stopień Fahrenhe

1. Moc Wł./Wył

Naciśnij i przytrzymaj przycisk przez około 2 sekundy, aby zasilić tester. Wyświetlacz przedstawia wszystkie segmenty krótko i brzęczyk wydaje długi sygnał. Następnie tester wchodzi w tryb pomiaru. Aby wyłączyć tester, naciśnij i przytrzymaj ponownie przycisk.

Notatka:

Ze względu na możliwe różnice pola elektromagnetycznego w środowisku, wyświetlacz może pokazywać małą wartość po włączeniu zasilania. To nie jest nieprawidłowe działanie testera.

2. Wykonywanie pomiarów

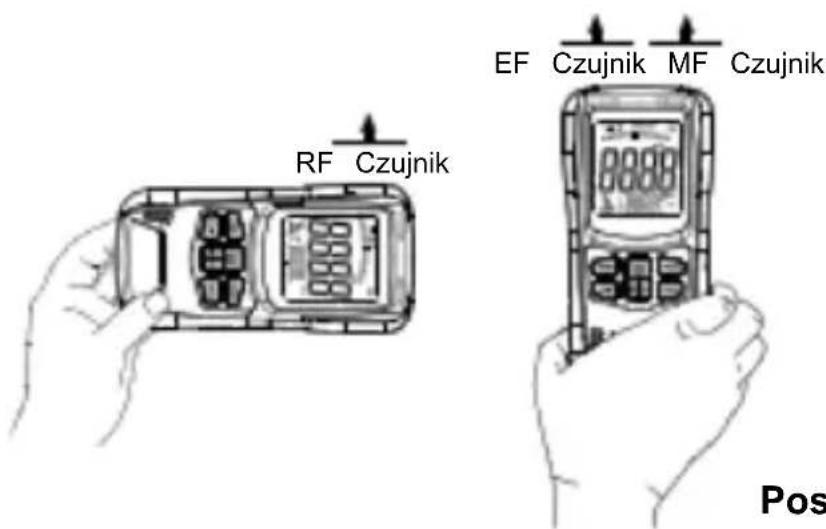

Trzymaj próbnik w ręce, z obszarem wykrywania testera powoli zbliżając się do źródła promieniowania elektromagnetycznego, które ma być testowane (patrz Rysunek 3). Wartość testowa i wskaźnik słupkowy pokazują zmierzoną intensywność promieniowania.

Notatka:

Intensywność promieniowania wzrasta w miarę zbliżania się testera do źródła promieniowania. Im wyższa zmierzona intensywność promieniowania, tym więcej pasków wskaźników zostanie wyświetlonych i tym wyższa wartość testowa. Gdy zmierzona wartość promieniowania przekracza próg alarmowy testera (EF>40V/m, MF>0,4μT, RF>10mW/m2), ikona ostrzeżenia pojawi się na wyświetlaczu, aby pokazać, że

aktualny poziom promieniowania jest wysoki. Jeśli włączona jest funkcja alarmu dźwiękowego, włączy się brzęczyk.

Rysunek 3

Notatka:

1. Domyślny tryb pomiaru pola elektrycznego (EF) po włączeniu zasilania. Naciśnij krótko przycisk „TRYB”, aby przełączyć pomiar.
2. Podczas pomiarów próbuj różnych kątów zbliżania się do źródła promieniowania. Najwyższe natężenie promieniowania wskazane przez tester jest najbardziej dokładnym wynikiem pomiaru.
3. Nie zakrywaj czujników ręką ani innym przedmiotem podczas trzymania testera.
4. Podczas wykrywania upewnij się, że w pobliżu mierzonego obiektu nie ma metali ani innych materiałów przewodzących.

3. Tryby pomiaru

Za każdym razem, gdy próbnik jest włączony, domyślnie wchodzi w tryb pomiaru pola elektrycznego. Naciśnij krótko przycisk „TRYB”, aby przełączać się pomiędzy trzema następującymi trybami pomiaru:

- Tryb pomiaru pola elektrycznego (Na wyświetlaczu pojawia się symbol „ELEK”.)

• Tryb pomiaru pola magnetycznego (Na wyświetlaczu pojawia się symbol „MAG”.)
• Tryb pomiaru pola częstotliwości radiowej (Na wyświetlaczu pojawia się symbol „RF”.)

4. Tryb średniej / ważonej / szczytowej / maksymalnej

Po każdym włączeniu tester działa średnio w trybie domyślnym. Na wyświetlaczu pojawi się symbol „AVG” jako wskaźnik. Krótko naciśnij „FUN”, aby sekwencyjnie przełączać się na tryb ważony (symbol „WAŻONY” jest wyświetlany), tryb szczytowy (symbol „SZCZYT” jest wyświetlany) i tryb maksymalny (symbol „

MAKS” jest wyświetlany). Są cztery tryby opisane następująco:

• Tryb średni: Wyświetlacz przedstawia rzeczywistą średnią wartość bieżącego pomiaru.
• Tryb ważony: Wyświetlacz przedstawia rzeczywistą średnią ważoną wartość bieżącego pomiaru.
• Tryb szczytowy: Wyświetlacz przedstawia wartość szczytową wykrytą od wejścia w tryb szczytowy.
• Tryb maksymalny: Wyświetlacz przedstawia maksymalną wartość zmierzoną od wejścia w tryb maksymalny.

5. Przełącznik jednostek

W dowolnym trybie pomiaru, naciśnij krótko przycisk „JEDNOSTKA”, aby zmienić jednostkę temperatury między °C i °F. W trybie pomiaru pola magnetycznego naciśnij długo przycisk „JEDNOSTKA”, aby przełączyć jednostkę pola magnetycznego między mG i μT.

6. Przytrzymanie danych

Krótko naciśnij przycisk „HOLD”, bieżący odczyt zostanie zablokowany. Symbol „📄” pojawia się na wyświetlaczu.

Aby odblokować odczyt, naciśnij ponownie przycisk „HOLD”. Symbol „📄” znika.

7. Funkcja alarmu dźwiękowego

Kiedy tester jest włączony, funkcja alarmu dźwiękowego jest włączona. Wyświetlacz pokazuje symbol „🔊” jako wskaźnik.

Krótko naciśnij przycisk, aby włączyć lub wyłączyć funkcję alarmu dźwiękowego. Gdy ta funkcja jest wyłączona, symbol „🔇” jest pokazywany.

8. Automatyczne wyłączanie zasilania

Długo naciśnij przycisk „🔊|A”, aby włączyć lub wyłączyć automatyczną funkcję wyłączania. Gdy wyświetlacz pokazuje symbol „🔒”,

oznacza to, że automatyczne wyłączanie

jest włączone.

Bez naciśnięcia żadnego przycisku, po około 10 minutach tester automatycznie się wyłączy.

Gdy na wyświetlaczu pojawi się symbol „ ”, oznacza to, że bateria jest niewystarczająco naładowana i wymaga wymiany. Kroki są następujące:

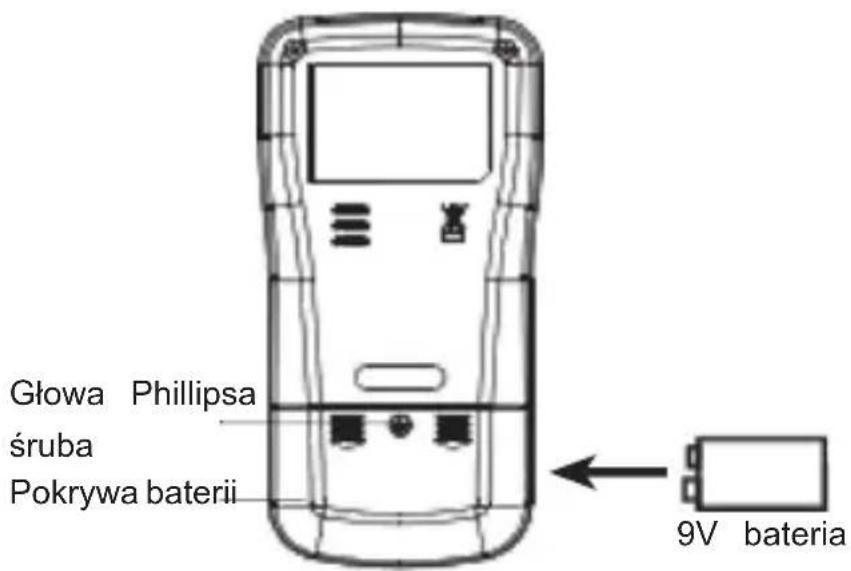

1. Użyj śrubokręta krzyżakowego, aby usunąć śrubę zabezpieczającą komorę baterii.
2. Zdejmij pokrywę baterii w kierunku wskazanym strzałką na pokrywie baterii.
3. Wymień starą baterię na nową tego samego typu, zwracając uwagę na prawidłową polaryzację połączeń.
4. Założ ponownie pokrywę baterii i dokręć śrubę.

Rysunek 4

ZALECENIA

Zaleca się regularne mierzenie obecności

pola elektromagnetycznego wewnątrz i na zewnątrz

odwiedzanych miejsc w domu i firmie. W przypadku obszaru, w którym tester wykrywa wysoki poziom promieniowania

elektromagnetycznego, zaleca się ponowne rozmieszczenie tego obszaru.

Zawsze staraj się jak najlepiej unikać długotrwałego narażenia na silne pole elektromagnetyczne.

Rezolucja	EF: 1 V/m
	MF: 0,1 mG/0,01 μT
	RF: 0,01 mW
Zakres	4 cyfry
	Około 0,4 sekundy
	9V bateria 6F22 lub równoważna , 1
Alarm Próg	EF: 1 ~ 1999 V/m
	MF: 0,1 ~ 999,9 mG/0,01 ~ 99,99 μT
	RF: 0,01 ~ 99,99 mW/
Wyświetlacz	Wyświetl 4 cyfry
Czas próbkowania	Około 0,4 sekundy
Bateria	Bateria 9V bateria,
	6F22 lub odpowiednik, 1 sztuka
Automatyczny Wyłącz	NIE przycisk naciśnij przez około 10 r
Operacyjny Środowisko	Temperatura: 0°C do 40°C
	Względny Wilgotność: < 80%
Składowanie Środowisko	Temperatura: -10°C do 5 0°C
	Względny Wilgotność: < 90%
Wymiary	167 mm x 85 mm x 167 mm x 85 mm x 85 mm x 167 mm x 85 mm
Waga	O 190g (bez bat ry )

1. Ten podręcznik może ulec zmianie bez powiadomienia.
2. Nasza firma nie ponosi innych zobowiązań.
3. Zawartość niniejszej instrukcji nie może być podstawą do zastosowań specjalnych.

1. Instrukcja obsługi *1
2. Torba do przechowywania *1
3. Bateria 9V *1
4. Kabel do ładowania USB *1
5. Śrubokręt krzyżakowy *1
