| Type de produit | Moteur électrique à courant continu sans balais |
| Marque | Vevor |
| Modèle | JZ48V2000W |
| Tension nominale | 48 V DC |
| Puissance maximale | 2000 W |
| Courant nominal | 35 A |
| Vitesse nominale | 4300 tr/min |
| Vitesse à vide | 5600 ± 10% tr/min |
| Couple nominal | 4,8 Nm |
| Rendement du moteur | ≥ 85% |
| Poids du moteur | 4,61 kg ± 5% |
| Dimensions du moteur (L × l × H) | 134 × 107 × 112 mm |
| Nombre de dents du pignon | T8F-9T et T8F-11T |
| Filetage de vis | M8 × 1,25 × 12 mm (gauche, avec frein-filet) |
| Charge maximale recommandée | ≤ 150 kg |
| Rapport de réduction recommandé | 9 ou 11 dents : 64 dents |
| Type de batterie recommandé | Plomb-acide ou lithium (12-20 Ah, tension compatible) |
| Contrôleur fourni | ZWK4835 (48 V, 2000 W, 35 A) |
| Dimensions du contrôleur | 212 × 87 × 49 mm (± 2 mm) |
| Poids du contrôleur | 0,63 kg |
| Plage de température de fonctionnement | -25 °C à 60 °C |
| Tension de sous-tension | 39 V |
| Domaines d'application | Petits véhicules électriques, vélos, karts, trottinettes |
| Sécurité | Protection contre les surcharges, sous-tension, court-circuit ; frein de bas niveau |
| Entretien | Vérifier les connexions, nettoyer la poussière, stocker dans un endroit sec et aéré |
| Pièces détachées disponibles | Moteur, contrôleur, faisceaux de câbles, accessoires (poignée, interrupteur, etc.) |
FOIRE AUX QUESTIONS - JZ48V2000W Vevor
Questions des utilisateurs sur JZ48V2000W Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moteur électrique au format PDF gratuitement ! Retrouvez votre notice JZ48V2000W - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JZ48V2000W de la marque Vevor.
MODE D'EMPLOI JZ48V2000W Vevor
Moteur à courant continu sans balais
Modèle : JZ48V2000W
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
MODÈLE : JZ48V2000W

BESOIN D'AIDE ? CONTACTEZ-NOUS !
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Précautions de sécurité 1.1
Avertissement de sécurité
Veuillez lire attentivement avant l'utilisation.
Assurez-vous de lire tous les avertissements de sécurité et toutes les instructions avant d'utiliser le moteur. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures graves.
Si vous rencontrez des problèmes, veuillez communiquer avec le service client à temps pour les résoudre, votre satisfaction est notre objectif de service.

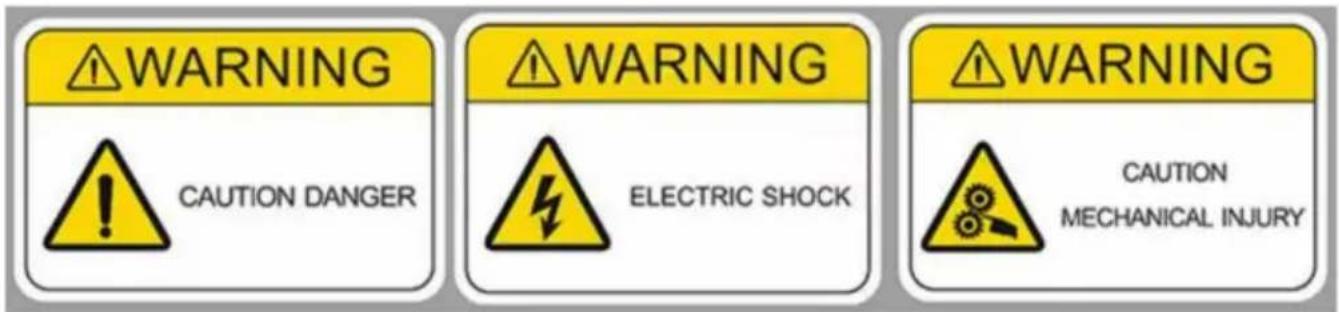

1.2 Panneau d'avertissement pour une utilisation sûre du moteur

1.3 Facteur de risque
1) Dommages mécaniques 2) Recevez une décharge électrique 3) Collision par extrusion 4) Impact de l'objet 5) Autres blessures
1.4 Considérations opérationnelles et facteurs déclencheurs d'accidents de la route non liés au travail
1) Vérifiez que tous les accessoires sont bien connectés et non desserrés, vérifiez si les broches de chaque connecteur sont pliées et vérifiez visuellement si chaque interface est conforme aux instructions du manuel de câblage et si la connexion est correcte. Pour éviter les erreurs d'écriture et la gravure du contrôleur.
2) Il est recommandé d'utiliser des batteries au plomb-acide. Les batteries au lithium peuvent également fonctionner (notez que la tension et la puissance de la batterie correspondent à la puissance du kit).
La capacité de batterie recommandée est de 12 Ah à 20 Ah. La tension de la batterie doit être compatible avec la tension du kit moteur, permettant une plage de surtension de +10 %.
Les bornes positives et négatives de l'alimentation doivent être correctement connectées
(la borne positive est connectée à la ligne épaisse du contrôleur en rouge, et la borne négative est connectée à la ligne épaisse du contrôleur en noir). Charger la batterie et le contrôleur crée de petits arcs et des étincelles, ce qui est normal.
3) La serrure électrique de la porte (orange, rouge) doit être connectée (vous pouvez utiliser la serrure de porte électrique, ou vous pouvez raccourcir les fils orange et rouge avec des fils). Cette opération est la première étape. 4) Les accessoires en dehors de ce kit, qui appartiennent aux accessoires achetés par vous, peuvent ne pas correspondre au kit et doivent être utilisés après la correspondance. Veuillez contacter le service client à temps pour faire correspondre les kits les uns avec les autres.
1.5 Précautions et suggestions
Tous les opérateurs de machines doivent être formés et certifiés en matière de compétences électriques.
1) Avant d'ouvrir la boîte, vérifiez si l'emballage est intact, cassé et s'il y a de l'eau. Après avoir retiré le couvercle, retirez soigneusement la poussière du moteur. 2) Installer dans un endroit sec et sans poussière; 3) Installer dans un endroit bien aéré; 4) Installer dans un endroit large et lisse pour une utilisation quotidienne facile et l'entretien.
Merci pour votre lecture. Si vous rencontrez encore des problèmes de fonctionnement, veuillez contacter le service client à temps. Avant de contacter le service client, veuillez fournir des informations claires : des photos prises de la plaque signalétique du moteur et du contrôleur, des photos claires et des vidéos claires du câblage des accessoires connectés à chaque prise du contrôleur. Vous devez voir clairement la couleur de chaque fil et la couleur de la ligne d'accessoires.
Afin de vous fournir une solution plus pratique et plus rapide.
INFORMATIONS TECHNIQUES
PARAMÈTRES DE PERFORMANCE DU MOTEUR JZ48V2000W
| Paramètre Valeur numérique | |
| Tension nominale/V (DC) | 48 |
| Puisance maximale/W | 2000 |
| Vitesse nominale/tr/min | 4300 |
| Couple nominal/Nm | 4.8 |
| Courant nominal/A | 35 |
| Vitesse à vide/tr/min | 5600±10% |
| Efficacité du moteur | ≥85% |
| Numéro de pignon | T8F-9T et T8F-11T |
| Filetage de vis | Filetage de serrage à gauche M8 *1,25*12 mm (II y a de la colle à fil au niveau du fil, et le démontage doit être chauffé à 80 pendant 1 à 2 minutes0 |
| Recommendé rapport de réduction | 9 dents/11 dents : 64 dents |
| Poids de la charge/kg | ≤150 |
| Dimensions/mm | 134* 107*112 |
| Poids/kg | 4,61±5% |
| Champ d'application | Petits vehicules électriques,vélos électriques, karts électriques, trottinéttes électriques... |
PARAMÈTRES DE PERFORMANCE DU CONTRÔLEUR ZWK4835
| Paramètre | Valeur numérique |
| Tension nominale/V (DC) | 48 |
| Puisance maximale/W | 2000 |
| Courant nominal/A | 35 |
| Frein | Frein de bas niveau |
| Sous tension/V | 39 |
| Température de fonctionnement/ | -25~60 |
| Taille du boîtier du contrôleur/mm | 212*87*49 (erreur ± 2 mm) |
| Troude montage du contrôleur/mm | 199*44* 6 (erreur ± 2 mm) |
| Poids/kg | 0,63 |

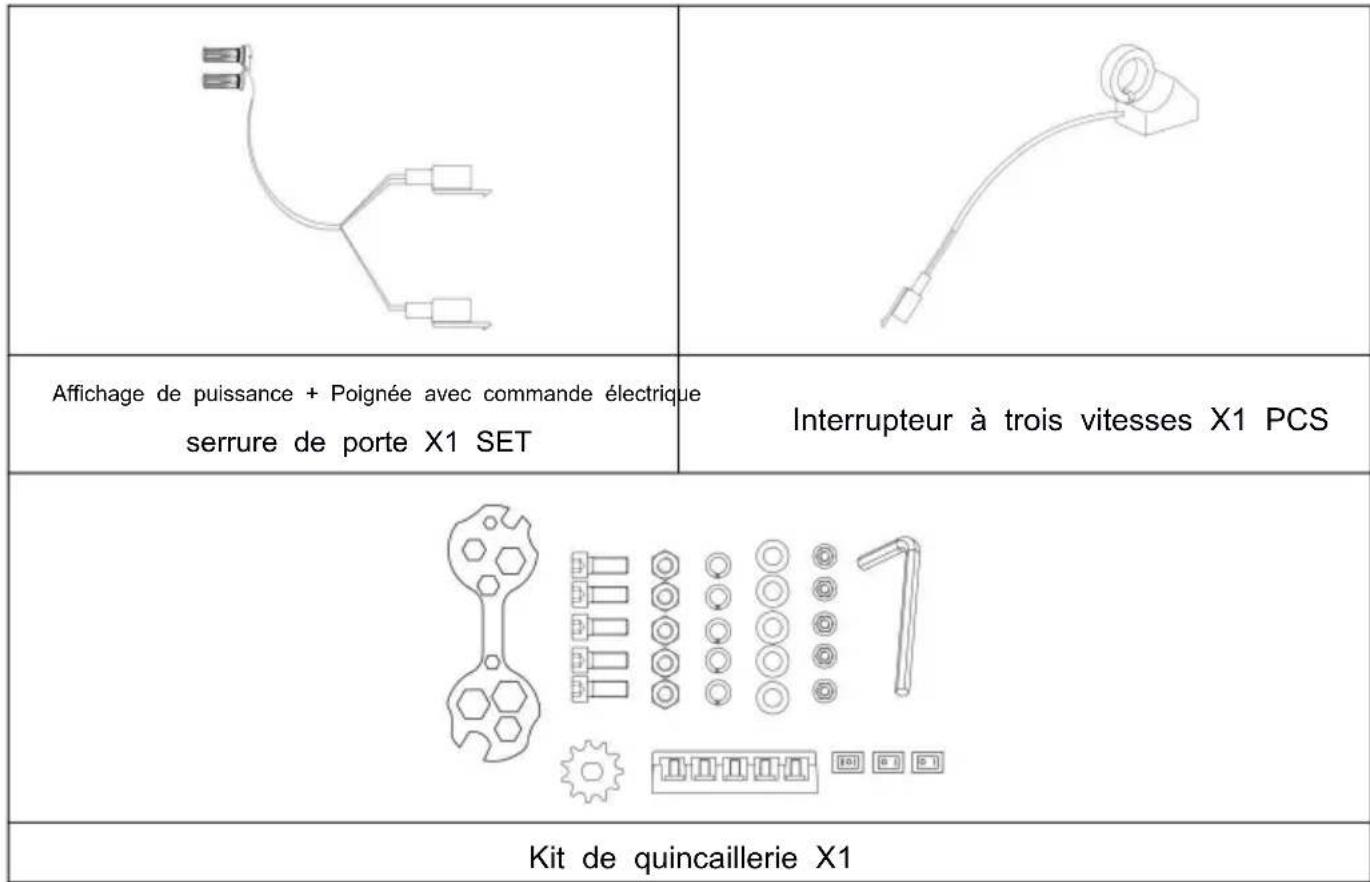

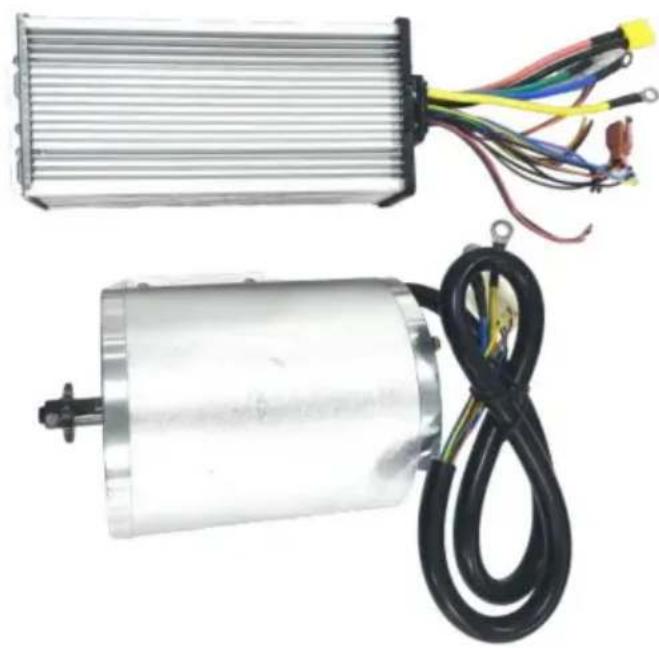

LISTE DE CONFIGURATION
| Mateur à courant continu sans balais (avec pied) | Contrôleur ZWK4835 X1PCSX1 PCS |

Tableau 1 Tableau de configuration du produit
| Numéro de produit | Configuration du produit |
| ZLWSDJTJ200013XYAV9 | |
| ZLWSDJTJ2000G4RXBV9 | |
| ZLWSDJTJ2000EEQF3V9 |
Les accessoires spécifiques sont sujets aux produits achetés.
Si les accessoires ne sont pas dans la liste, vous devez les acheter vous-même.

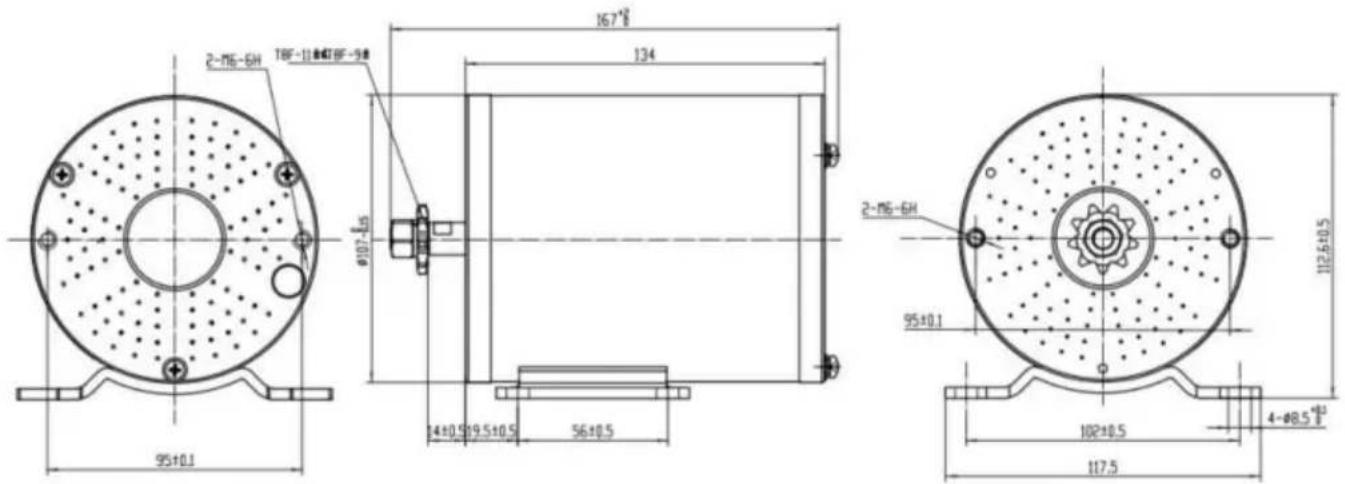

Dimensions hors tout et dimensions de montage
Les dimensions et les dimensions de montage du moteur sont indiquées dans la figure 1.
Figure 1 Dimensions du moteur et dimensions de montage
Installer
1. Moteur :

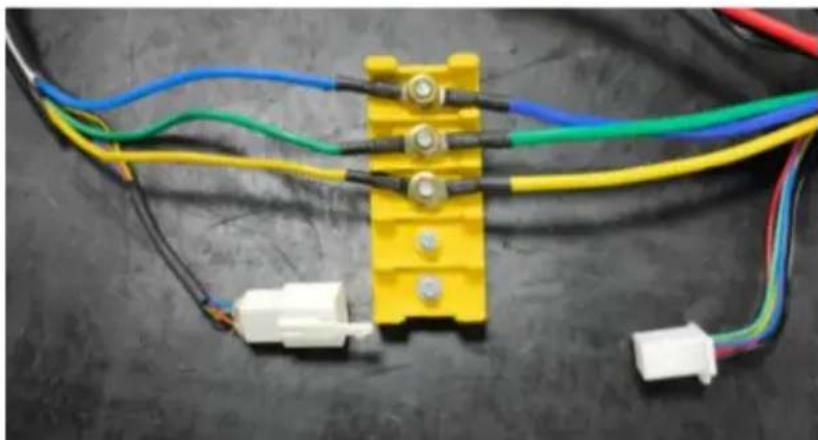

La ligne de phase A de la ligne principale de sortie du moteur est bleue, la ligne de phase B est verte et la ligne de phase C est jaune ; le pôle positif de l'alimentation dans la ligne de signal du capteur de position (Hall) est rouge et le pôle négatif est noir ; la ligne de signal du capteur de phase A est bleue, la ligne de signal du capteur de phase B est verte et la ligne de signal du capteur de phase C est jaune. Les couleurs des deux côtés de la ligne du moteur sont les mêmes et le câblage du moteur est illustré à la Figure 2.
Figure 2 Câblage du moteur

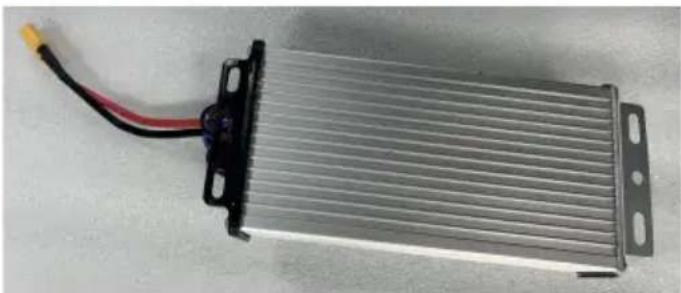

2. Contrôleur
Il existe un type de contrôle. Les fonctions de chaque connecteur sont représentées dans la figure 3 ci-dessous.
Figure 3 Contrôleur
Tension de contrôle : DC 48-54 V.
Rouge : 48 V+
- Noir : 48 V-
Les bornes positive et négative ne doivent pas être inversées, sinon le contrôleur grillera. Une légère étincelle peut se produire lors de la connexion, ce qui est un phénomène normal de démarrage.

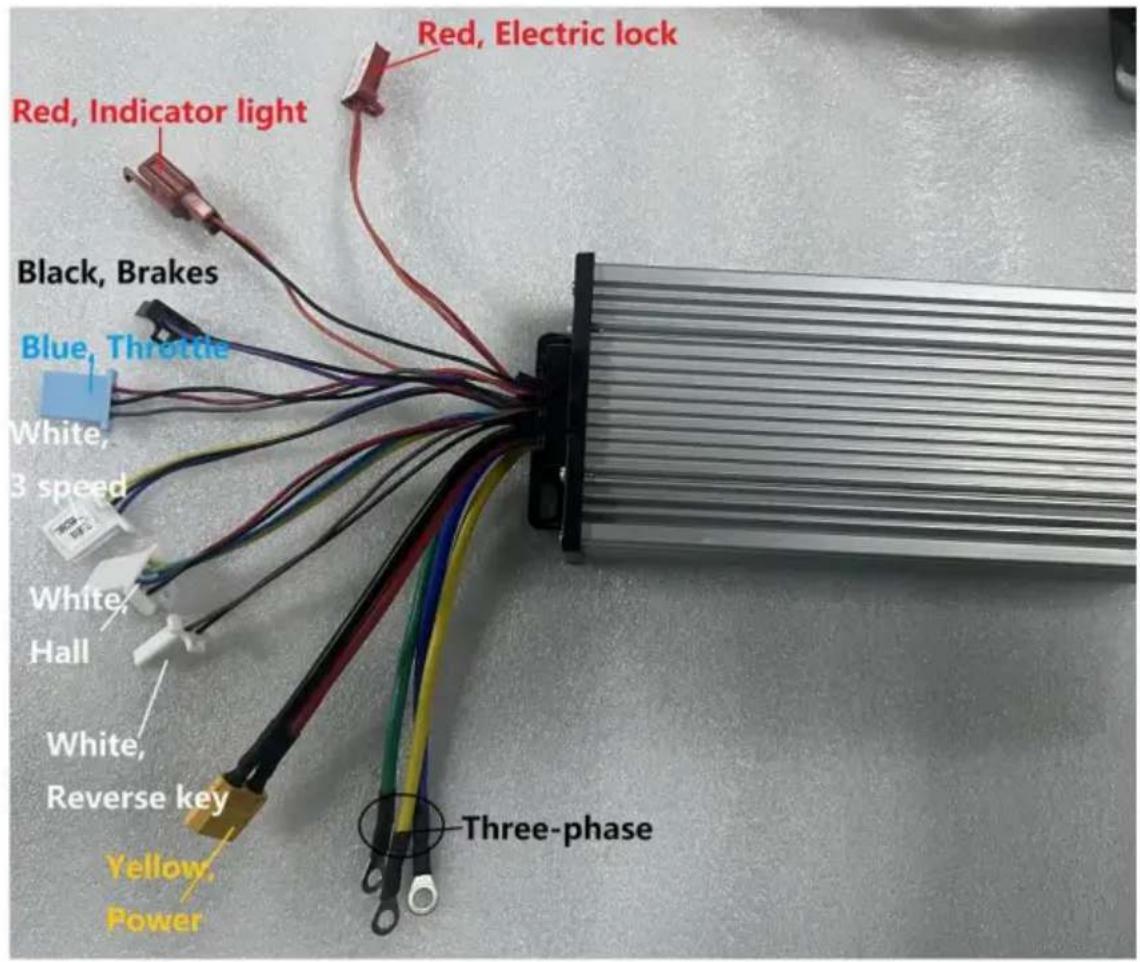

La figure 4 montre les connexions des câbles du contrôleur.
3. Fixations

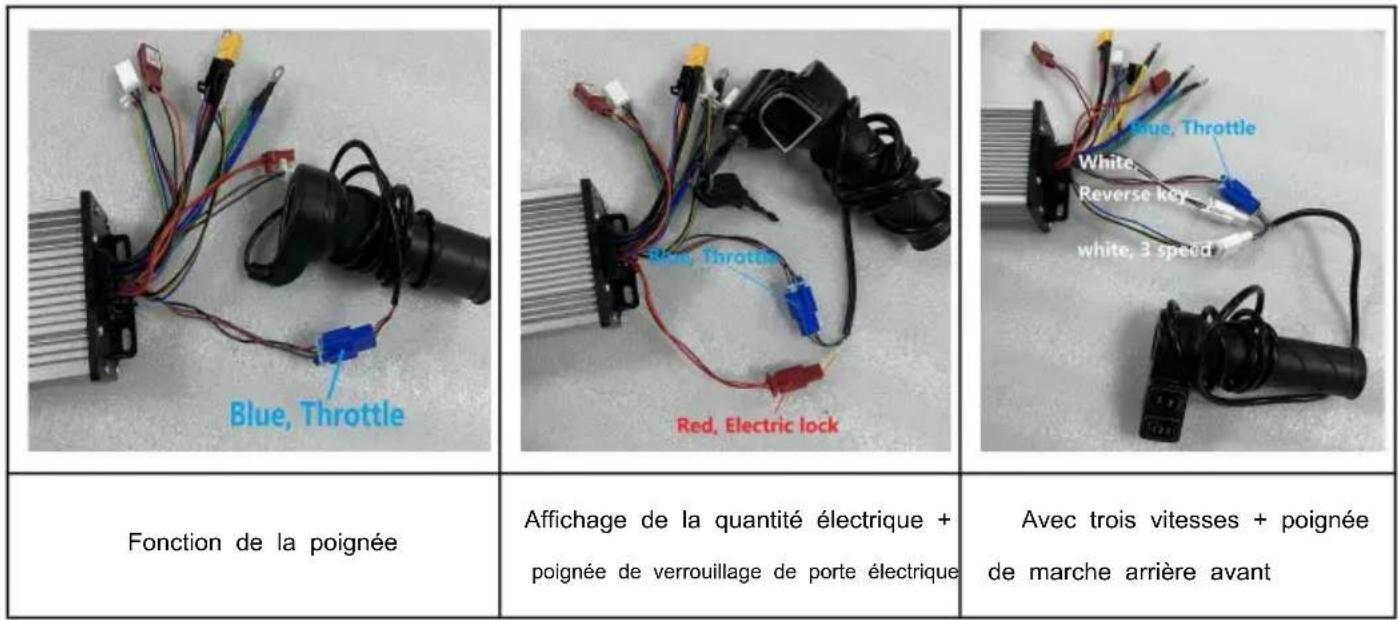

3.1 Poignée
Tournez la ligne de poignée (tournez la manette des gaz).
- Rouge : +4,3 V
- Noir : fil de terre
- Gris : ligne de signal
Le câblage de la poignée est illustré à la figure 5.

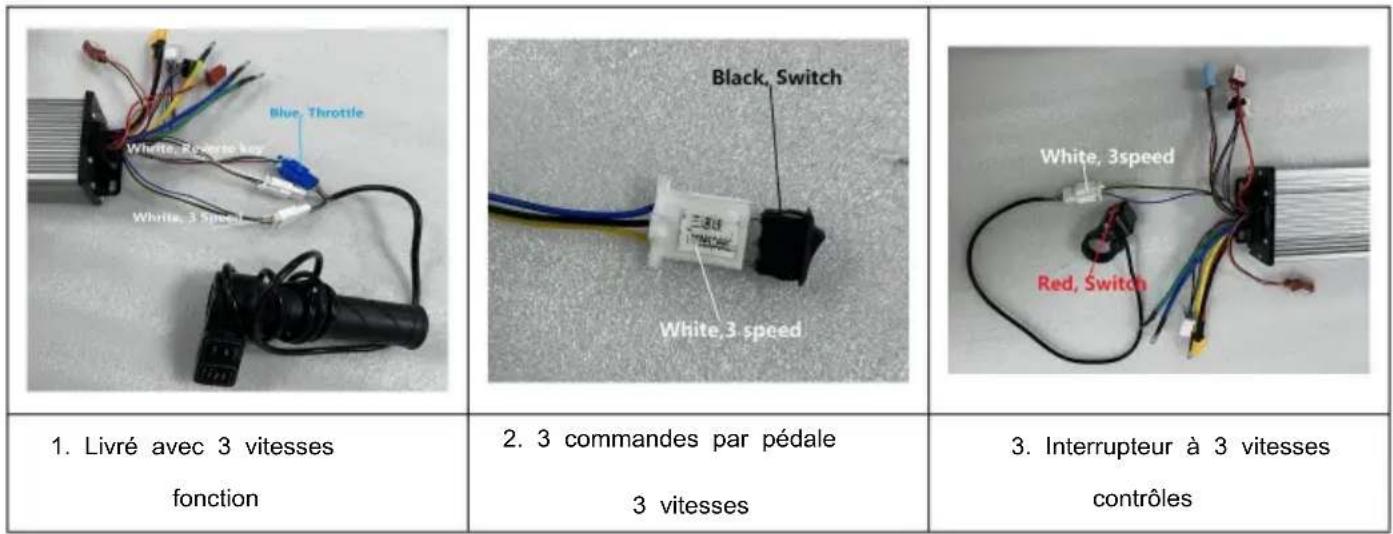

3.2 Interrupteur à trois vitesses
Interrupteur à trois vitesses : vitesse par défaut 2, le court-circuit des lignes bleues et noires correspond à la 3e vitesse, le court-circuit des lignes jaunes et noires correspond à la 1re vitesse. Il existe plusieurs façons de connecter l'interrupteur à trois vitesses, comme illustré dans la figure 6.
Fig. 6 Câblage des 3 vitesses

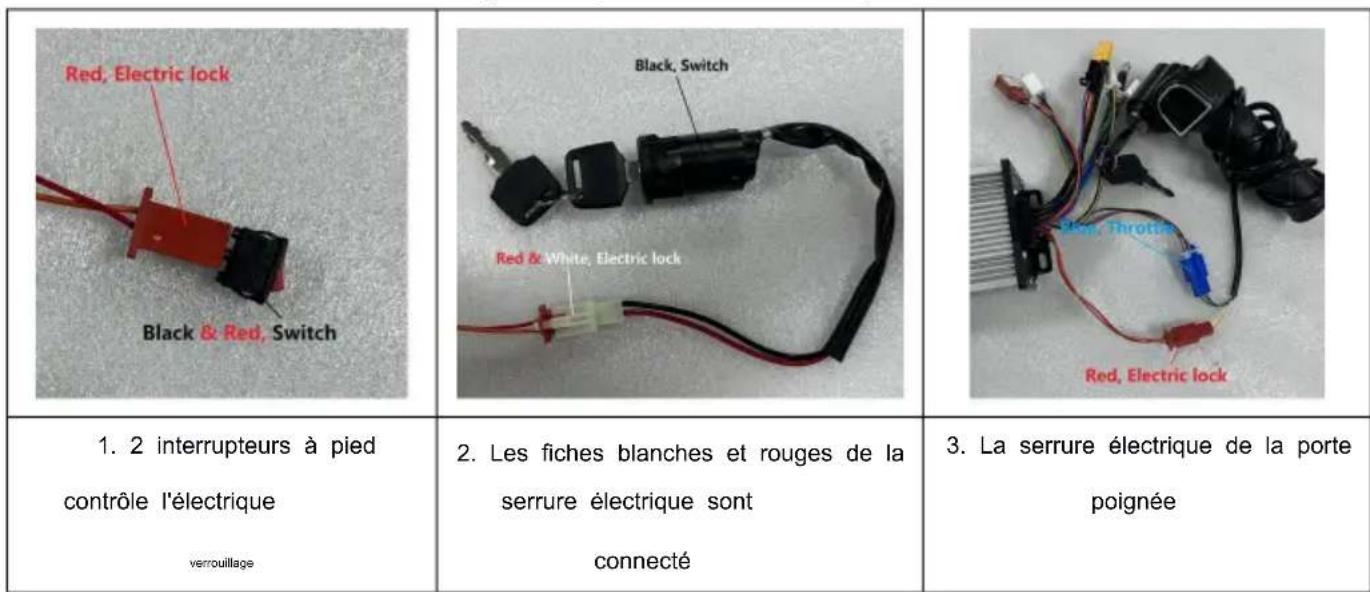

3.3 Serrure de porte électrique
Serrure électrique de porte : 1. Rouge : p+ 2. Orange : VCC. La serrure
électrique de porte doit être maintenue normalement ouverte, ou les lignes rouge et orange
doivent être connectées par un court-circuit. Le câblage de verrouillage de porte électrique a les types suivants, le câblage de verrouillage de porte électrique est illustré à la figure 7.
Fig.7 Câblage de la serrure électrique
4. Installation d'autres accessoires (à acheter soi-même)

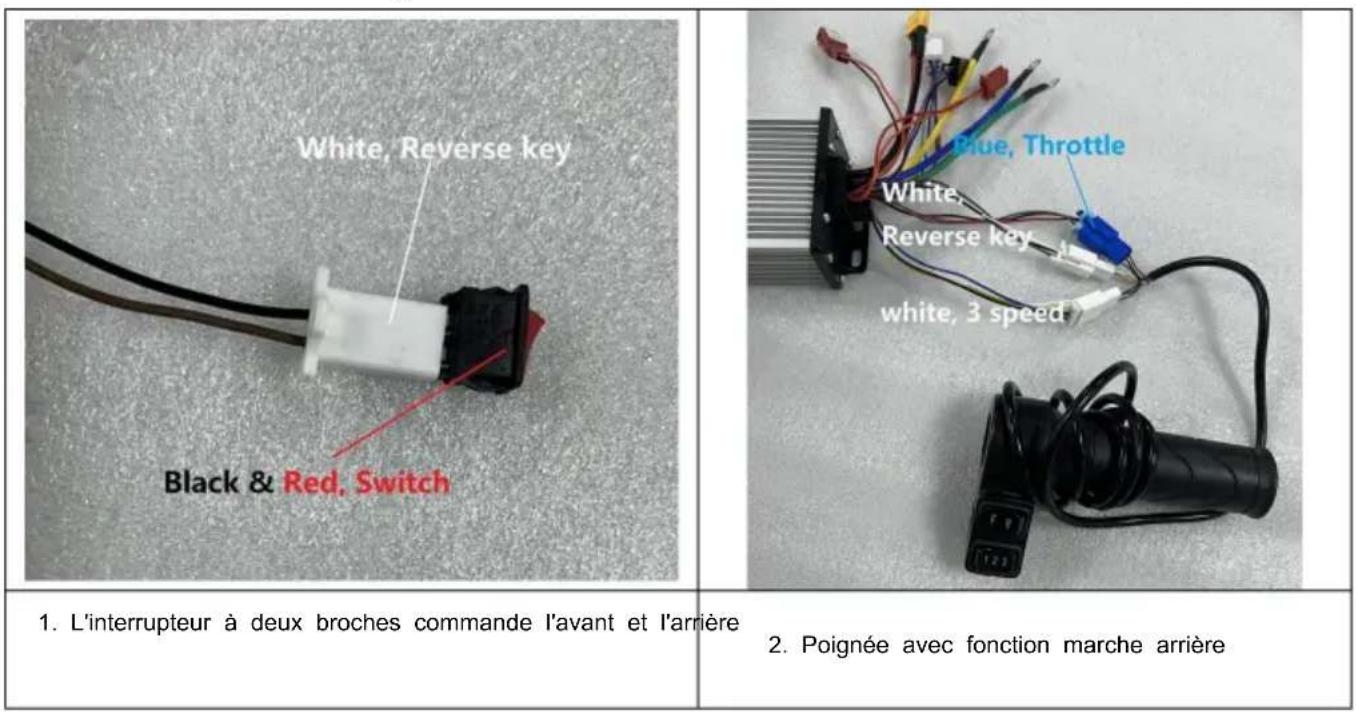

4.1 Inverser
Inversion : commutateur marron et noir, la vitesse de marche arrêtée est de 100% . Il existe les types de câbles de marche arrêtée suivants. La figure 8 montre les câbles de marche arrêtée.
Figure 8 Connexion inversée du câble

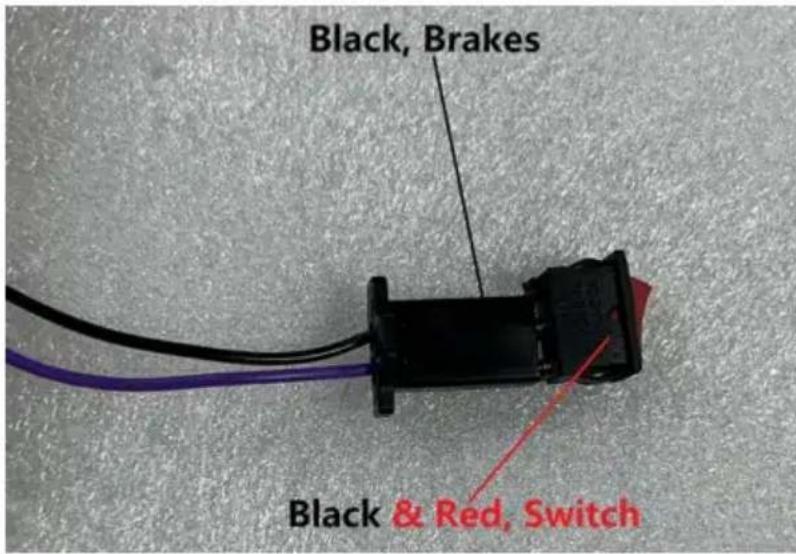

4.2 Frein
Frein : connectez le frein pour réaliser la fonction de mise hors tension du frein. Le câblage du frein est illustré à la Figure 9.
Figure 9 Câblage des freins

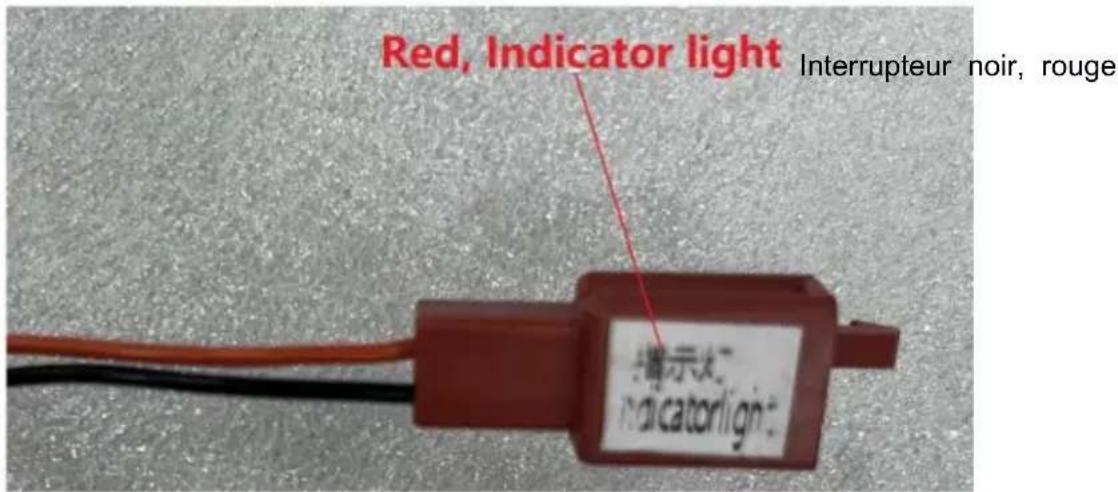

4.3 Témoins lumineux
Témoin lumineux : connecté à l'affichage du niveau de batterie, il peut être utilisé comme sortie de tension DC48V pour que DC48V émette de la lumière. Les bornes positives et négatives ne peuvent pas être inversées. L'orange correspond à 48 V+ et le noir à 48 V-. Le câblage du témoin lumineux est illustré à la Figure 10.
Figure 10 Câblage des voyants lumineux

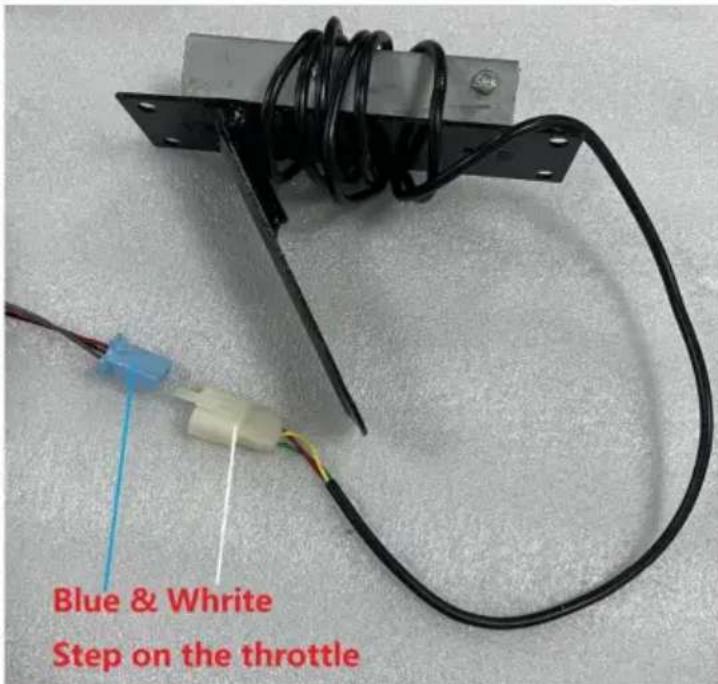

4.4 Câble de pédale/accélérateur
de pédale/accélérateur (tourner la manette des gaz).
- Rouge : +4,3 V
- Noir : fil de terre
- Gris : ligne de signal. Le
câblage de la pédale/accélérateur est illustré à la Figure 11.
Fig. 11 : Câblage de la pédale d'accélérateur
La serrure électronique doit être ouverte. Lorsque la serrure électronique est ouverte, l'accélérateur est tourné et le moteur ne fonctionne pas.
Raison :
Batterie : la batterie est trop faible et n'atteint pas la tension de fonctionnement requise. Solution :
- Chargement ;
- Sélectionnez une batterie avec la tension de fonctionnement correspondante ;
- Vérifiez si chaque fiche est correctement connectée et si les bornes connectées sont connectées de manière fiable, afin d'éviter tout dysfonctionnement dû à une connexion incorrecte ou à un mauvais contact.

Conforme à la certification de sécurité européenne.
ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE.
Le symbole représentant une poubelle à roulettes barrée indique que le produit
nécessite une collecte séparée des déchets dans l'Union européenne.
Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
Informations FCC :
ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1)
Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.
AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.
Remarque : ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Ce produit génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences,
interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger le problème par une ou plusieurs des mesures suivantes.
- Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre le produit et le récepteur.
- Branchez le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
