Bürstenloser Gleichstrommotor

Modell: JZ48V2000W

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Austräcke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

MODELL: JZ48V2000W

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch, bevor

Sie das Gerät in Betriebnehmen. VEVOR besteht sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben.itte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweisitte

vor Inbetriebnahme sorgfältigesen.

Lesen Sie unbedingt alle Sicherheitswarnings und Anweisungen, bevor Sie den Motor in Betriebnehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlagen, Branden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sichitte rechtzeitig an den Kundendienst, um diese zu losen. ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.3 Risikofaktor

1) Mechanischer Schaden
2) Einen elektrischen Schlag gekommen
3) Extrusionskollision
4) Objekteinwirkung
5)Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prufen Sie, ob die Stifte in jedem Plug-In verbogen sind, und überprüfen Sie visuell, ob jeder Schnittstelle den Anweisungen im Verdraughtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien konnen auch Funktionieren

Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen. Die

Die empfohlene Batteriekapazitat beträgt 12AH-20AH. Die Batteriespannung muss

entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10% . Die

Plus- und Minuspol des Netzteils mussen korrekt angeschlossen sein

(der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der

Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden

Die Batterie und der Controller erzeugen keine Lichtbogen und Funken, was normal ist für wird geladen.

3) Das elektrische Turschloss (orange, rot) muss angeschlossen sein (Sie konnen das

elektrisches Turschloss, oder Sie konnen die orangefarbenen und roten Drahte mit Drahten verkurzen), dies

Die Operation ist der letzte Schritt.

4) Das Zubehör außerhalb diesen Kits, das zum Zubehör gehört, das von

Sie, passen möglichwerweise nicht zum Kit und müssen nach dem Matching verwendet werden.itte

Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollenen über eine Ausbildung und Zertifizierung im Bereich Elektrotechnik verfügen

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und

ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der

Motor.

2) An einem trockenen, staubfrei den Ort installmenten;
3) An einem gut belufteten Ort installieren;
4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und

Vielen Dank für ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sieitte

Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sieitte klare

Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Klare Videos der Zubehörverkabelung, die an jedem Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe≦des Kabels und die Farbe der Zubehorleitung deutlich erkennen.

Um Ihnen eine bequemere und Schnellere Lösung zu bieten.

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES JZ48V2000W MOTOR

Parameter	Zahlenwert
Nennspannung/V (DC)	48
Maximale Wattzahl/W	2000
Nenndrehzahl/U/min	4300
Nenndrehmoment/Nm	4.8
Bemessungsstrom/A	35
Leerlaufdrehzahl/U/min	5600 ± 10 %
Motoreffizienz	y85 %
Kettenradnummer	T8F-9T und T8F-11T
Schraubengewinde	M8 Linksgewinde *1,25*12mm (Es gibt Gewindekleber am Gewinde, und die Demontagemuss 1-2 Minuten lang auf 80 °C erhitzt werden0
EmpfohlenUntersetzungsverhältnis	9 Zähne/11 Zähne:64 Zähne
Lastgewicht/kg	y150
Maß/mm	134*y107*112
Gewicht/kg	4,61 ± 5 %
Geltungsbereich	Kleine Elektrofahrzeuge, Elektrofahrräder, Elektrokarts,Elektroroller...

LEISTUNGSPARAMETER DES ZWK4835 REGLER

Parameter	Zahlenwert
Nennspannung/V (DC)	48
Maximale Wattzahl/W	2000
Bemessungsstrom/A	35
Bremse	Niedrige Bremse
Unterspannung/V	39
Betriebstemperatur/yy	-25 bis 60
Controllergehäusegroße/mm	212*87*49 (Fehler ± 2 mm)
Regler-Montageloch/mm	199*44*yy6(Fehler ±2mm)
Gewicht/kg	0,63

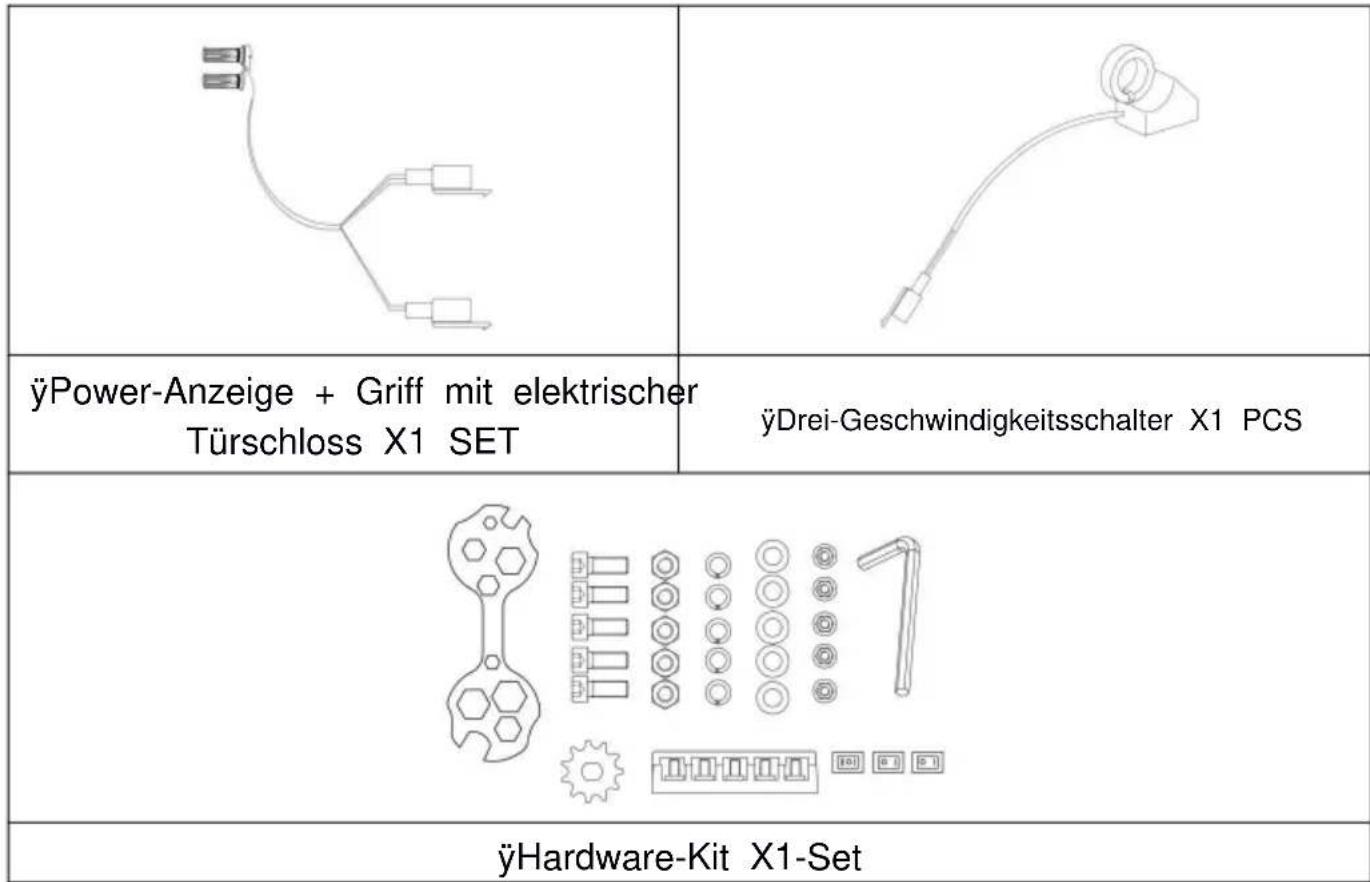

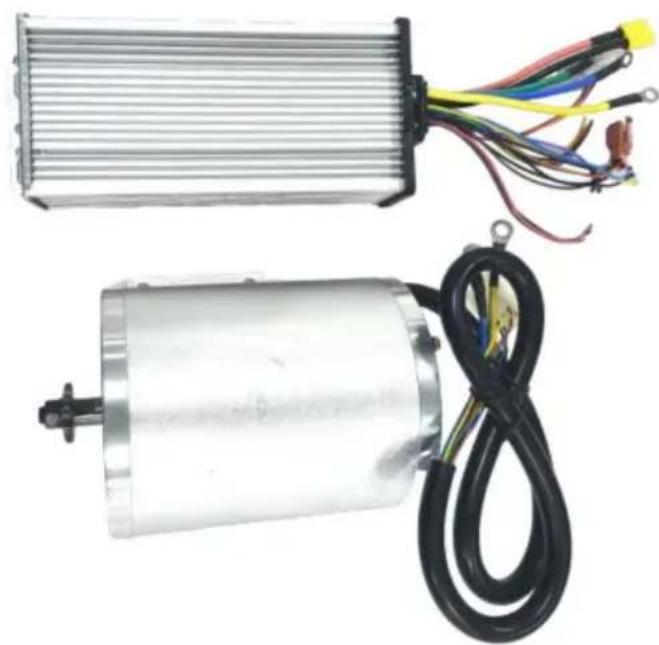

KONFIGURATIONSLISTE

ü Bürstenloser Gleichstrommator (mit Standfuß)	ü ZWK4835-Controller Stück1 Stück

Tabelle 1 Produktkonfigurationstabelle

Produktnummer	Produktkonfiguration
ZLWSDJTJ200013XYAV9	yyy
ZLWSDJTJ2000G4RXBV9	yyyy
ZLWSDJTJ2000EEQF3V9	yyyyy

Das spezifische Zubehör ist abhängig vom gekauften Produkt. Wenn das Zubehör nicht in der Liste enthalten ist, müssen Sie es kaufen selbst.

Gesamtabmessungen und Einbaumaße

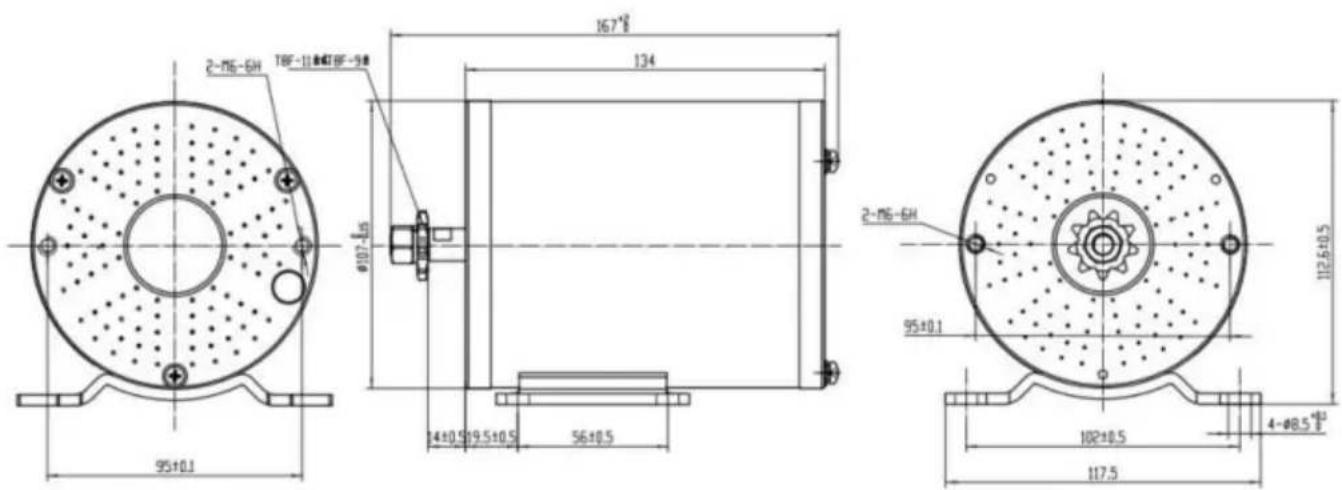

Die Abmessungen und Anbaumaße des Motors sind in Bild 1 dargestellt.

Bild 1 Motorabmessungen und Anbaumaße

Installieren

1. Motor Die

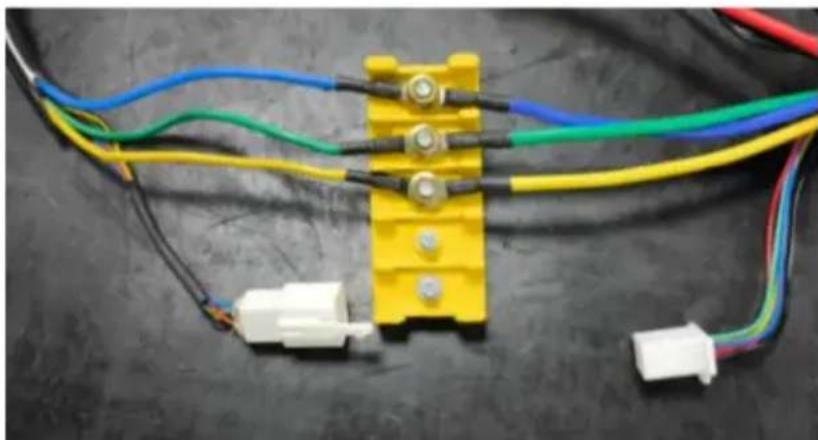

A-Phasenleitung der Hauptleitung des Motors ist blau, die B-Phasenleitung ist grün und die C-Phasenleitung ist gelb; Der Pluspol der Stromversorgung in der Signalleitung des Positionssensors (Hall) ist rot und der Minuspol ist schwarz; Die A-Phasensor-Signalleitung ist blau, die B-Phasensor-Signalleitung ist grün und die C-Phasensor-Signalleitung ist gelb. Die Farben auf beiden Seiten der Motorleitung sind gleich und die Motorverkabelung ist in Abbildung 2 dargestellt.

Abbildung 2 Motorverdraughtung

2. Verantwortlicher

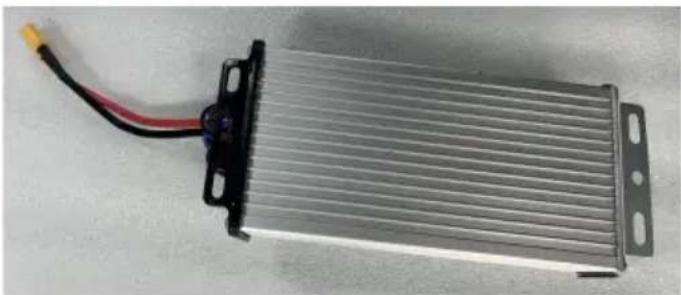

Es gibt zwei Arten von Controllern. Die Funktionen der einzelnen Plug-Ins sind in Abbildung 3 unter dargestellt.

Abbildung 3 Controller

Reglerspannung: DC48-54V 1. Rot

48V+

1. Schwarz 48V

Die positiven und negativen Werte dürfen nicht falsch angeschlossen werden, da sonst der Controller durchbrennt. Beim Anschlieben entsteht ein leichter Funke, was ein normales Startphenomen ist.

Abbildung 4 zeigt die Kabelverbindungen des Controllers.

3. Pfändung

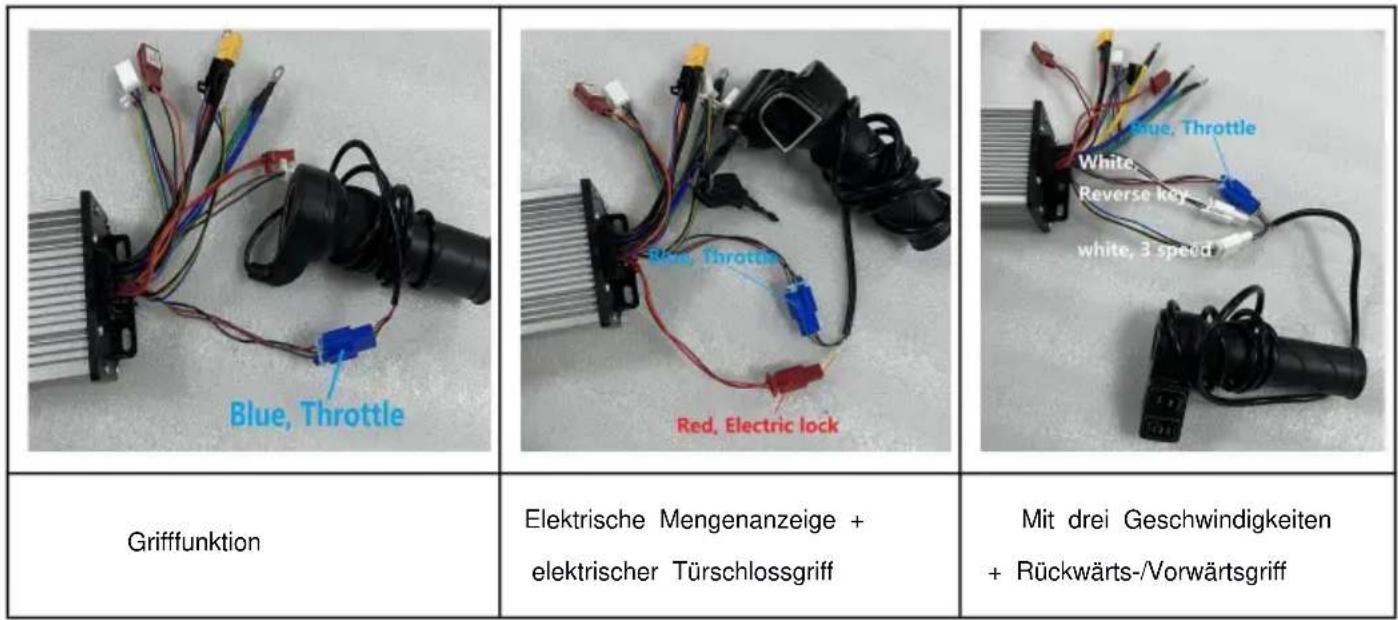

3.1Griff

Drehen Sie die Griffleine (drehen Sie den Gashebel).

1. Rot: +4,3 V
2. Schwarz: Erdungskabel
3. Grau: Signalkeitung

Die Griffverdraught ist in Abbildung 5 dargestellt.

3.2 Dreigeschwindigkeitsschalter

Dreigeschwindigkeitsschalter: Standardgeschwindigkeit 2, Kurzschluss der blauen und schwarzen Linien ist 3. Geschwindigkeit, Kurzschluss der gelben und schwarzen Linien ist 1. Geschwindigkeit. Es gibt mehrere Möglichkeit, den Dreigeschwindigkeitsschalter anzuschreiben, wie in Abbildung 6 dargestellt.

Abb. 6 3-Gang-Verkabelung

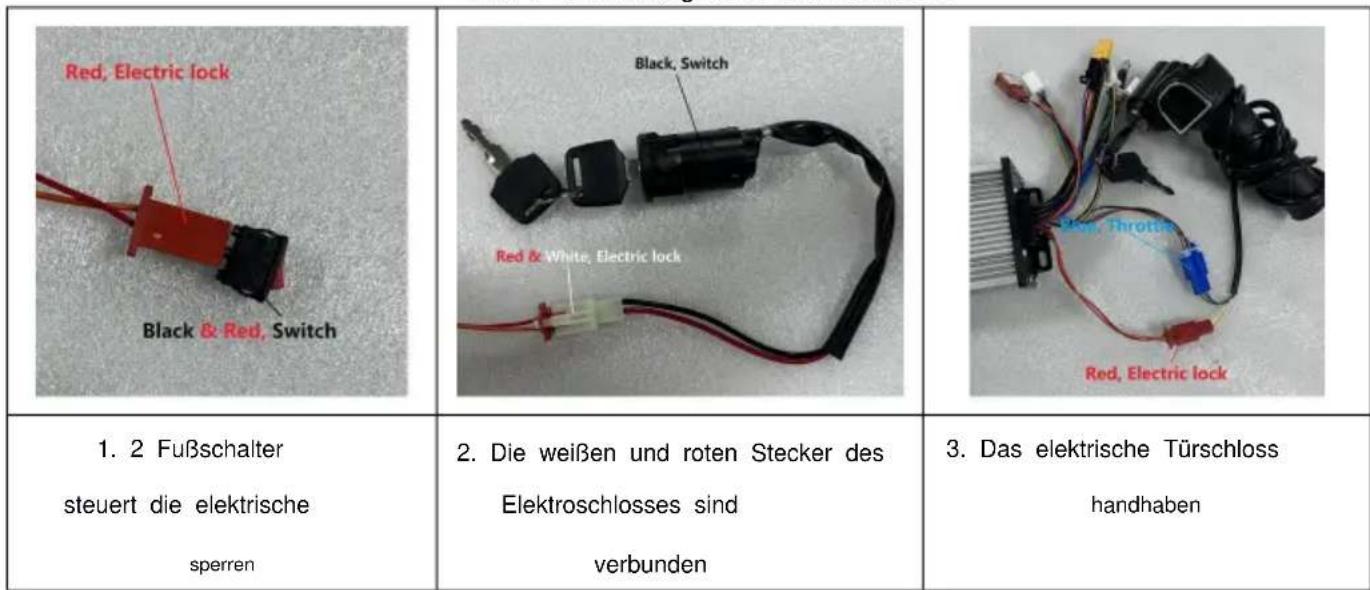

3.3 Elektrisches Turschloss

Elektrisches Turschloss: 1. Rot: p+ 2. Orange: VCC Das elektrische

Turschloss muss normalerweise offen gehalten werden, oder die roten und orangen Linien

muss durch einen Kurzschluss verbunden sein. Es gibt die folgenden Typen von Verkabelungen für elektrische Turschlösser, die Verkabelung für elektrische Turschlösser ist in Abbildung 7 dargestellt.

Abb. 7 Verkabelung des Elektroschlosses

4. Installation Weiterer Zubehörteile (seist kaufen)

4.1 Rückwartsgang

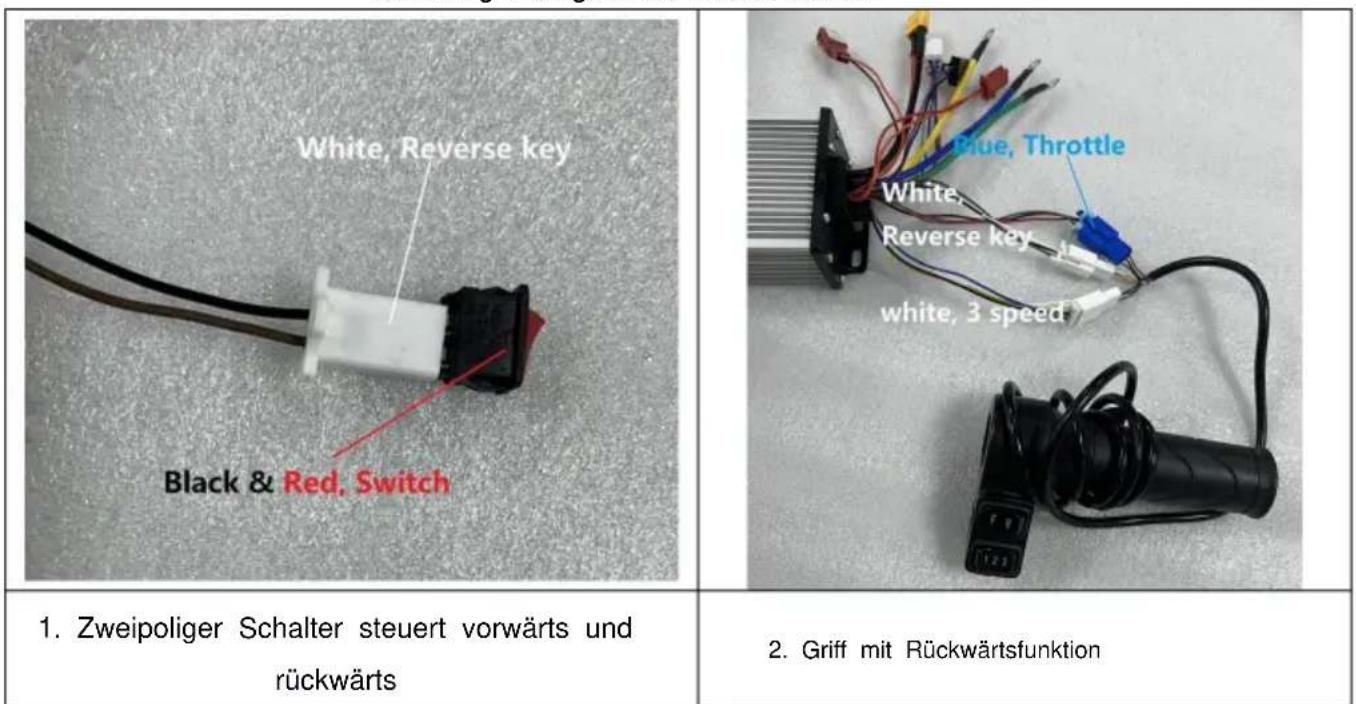

Rückwärtsgang: Schalter braun und schwarz, Rückwärtsganggeschwindigkeit ist 100% . Es gibt folgende Arten von Rückwärtsgangkabeln. Abbildung 8 zeigt die Rückwärtsgangkabel.

Abbildung 8 Umgekehrter Kabelanschluss

4.2 Bremse

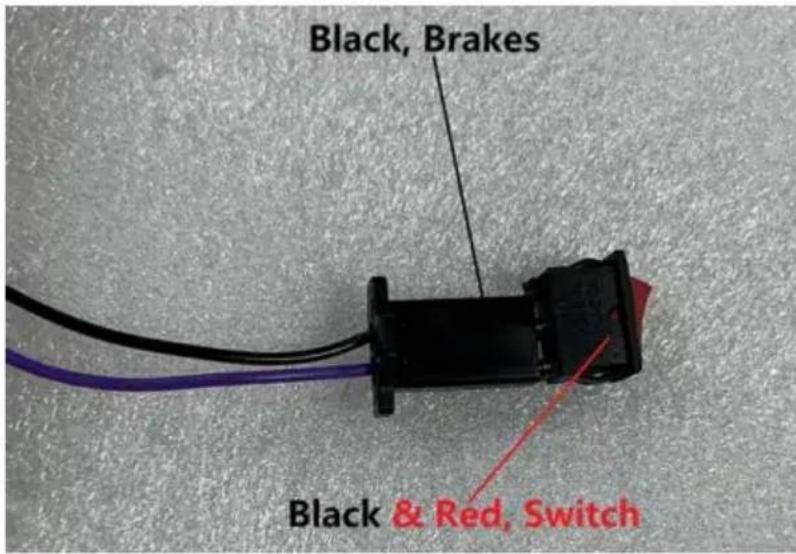

Bremse: Schließen Sie die Bremse an, um die Bremsenabschaltfunktion zu aktivieren. Die Bremsenverkabelung ist in Abbildung 9 dargestellt.

Abbildung 9 Bremsverdraughtung

4.3 Kontrollleuchten

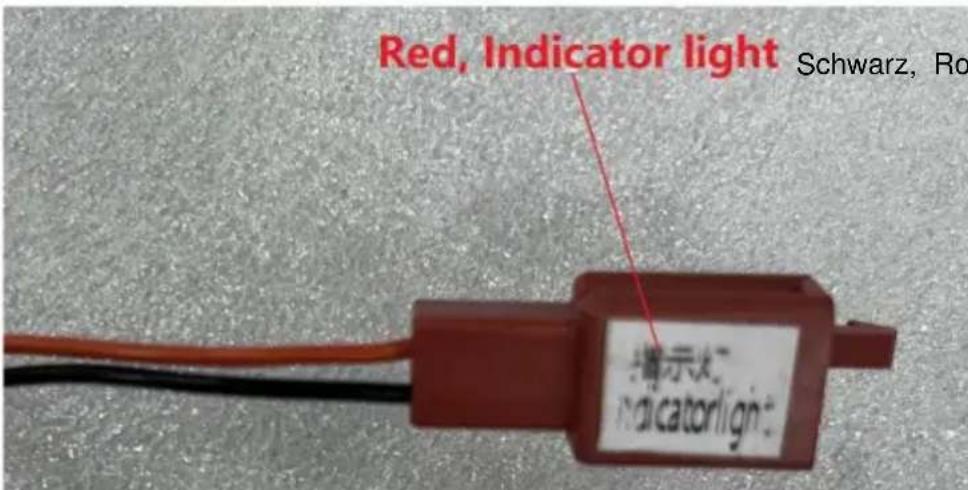

Kontrollleuche: Angeschlssen an die Batteriestandsanzeige, kann sie als DC48V-Spannungsausgang fur DC48V verwendet werden, um Licht abzugehen. Die positiven und negativen Anschlisse konnen nicht vertauscht werden. Orange ist 48V+ und schwarz ist 48V-. Die Verdrahtung der Kontrollleuche ist in Abbildung 10 dargestellt.

Abbildung 10 Verdrahtung der Kontrollleuchten

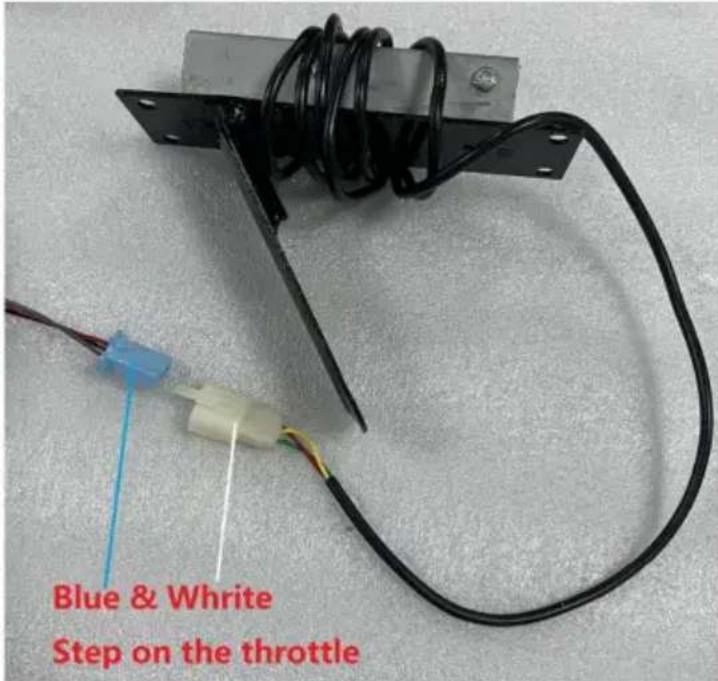

Gaspedalzug (Gashebel drehen).

1. Rot: +4,3 V
2. Schwarz: Erdungskabel
3. Grau: Signalleitung.

Die Pedal-/Gaspedalverkabelung ist in Abbildung 11 dargestellt.

Abb.11 Schritt zur Drosselklappenverkabelung

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet wird, Gashebel wird gedreht und der Motor lauft nicht

Grund:

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

Lösung:

1. Laden; 2.

Wahlen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse zuverlässig verbunden sind, um Funktionstörungen aufgrund falscher Anschlüsse oder schlechten Kontaks zu vermeiden.
