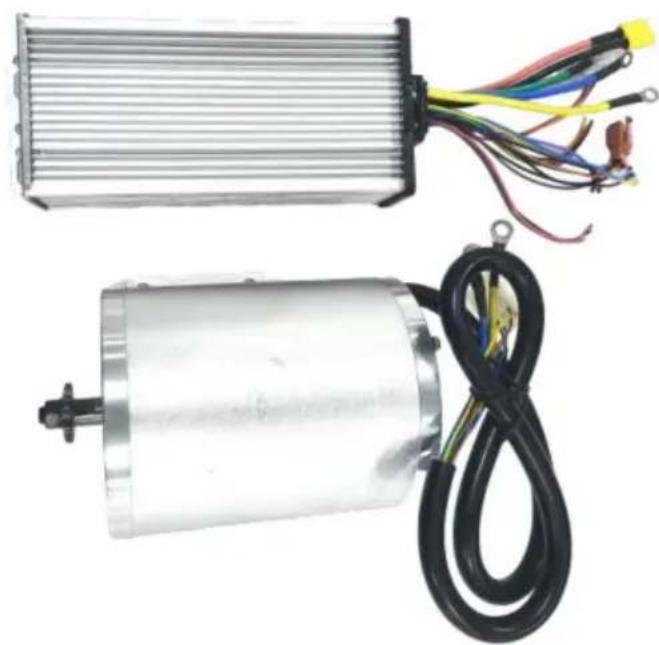

Produkttyp	Borstlös likströmsmotor
Märke	Vevor
Modell	JZ48V2000W
Märkspänning	48 V DC
Maximal effekt	2000 W
Märkström	35 A
Märkvarvtal	4300 varv/min
Tomgångsvarvtal	5600 ± 10% varv/min
Märkmoment	4,8 Nm
Motorns verkningsgrad	≥ 85%
Motorvikt	4,61 kg ± 5%
Motor mått (L × B × H)	134 × 107 × 112 mm
Antal kuggar på drevet	T8F-9T och T8F-11T
Skruvgänga	M8 × 1,25 × 12 mm (vänster, med gänglås)
Rekommenderad maxlast	≤ 150 kg
Rekommenderad utväxling	9 eller 11 kuggar : 64 kuggar
Rekommenderad batterityp	Bly-syra eller litium (12-20 Ah, kompatibel spänning)
Medföljande styrenhet	ZWK4835 (48 V, 2000 W, 35 A)
Styrenhetens mått	212 × 87 × 49 mm (± 2 mm)
Styrenhetens vikt	0,63 kg
Drift temperaturintervall	-25 °C till 60 °C
Underspänning	39 V
Användningsområden	Små elfordon, cyklar, go-karts, elsparkcyklar
Säkerhet	Överlastskydd, underspänningsskydd, kortslutningsskydd; lågnivåbroms
Underhåll	Kontrollera anslutningar, rengör damm, förvara på torr och ventilerad plats
Reservdelar tillgängliga	Motor, styrenhet, kabelhärvor, tillbehör (handtag, strömbrytare, etc.)

Vanliga frågor - JZ48V2000W Vevor

Vad är driftspänningen för motorn JZ48V2000W?

Märkspänningen är 48 V DC, med ett tillåtet överspänningsområde på +10 % (upp till 52,8 V).

Vilken typ av batteri kan jag använda med denna motor?

Det rekommenderas att använda bly-syra eller litiumbatterier med en kapacitet på 12 till 20 Ah, med en spänning som är kompatibel med 48 V.

Hur ansluter man det elektriska dörrlåset?

Anslut de orange och röda ledningarna från dörrlåset. Om du inte använder ett lås kan du kortsluta dessa två ledningar för att motorn ska fungera.

Vad gör jag om motorn inte startar?

Kontrollera först batterispänningen (måste vara ≥ 39 V). Se till att dörrlåset är ordentligt anslutet (eller kortslutet) och att alla anslutningar är korrekta och ordentligt isatta.

Vad är maxvikten som denna motor klarar?

Den rekommenderade lastvikten är ≤ 150 kg, beroende på utväxling och applikation.

Hur justerar man hastigheten med trevägsomkopplaren?

Trevägsomkopplaren låter dig välja tre hastigheter. Som standard är hastighet 2 aktiv. Genom att kortsluta de blå och svarta ledningarna växlar du till hastighet 3; genom att kortsluta gula och svarta växlar du till hastighet 1.

Kan jag använda ett litiumbatteri med detta kit?

Ja, litiumbatterier är kompatibla förutsatt att spänningen och effekten matchar kitet (48 V, 2000 W).

Hur installerar man den elektriska bromsen?

Bromsen ansluts till styrenheten. Det är en lågnivåbroms: när den aktiveras bryts motorns strömförsörjning. Följ kopplingsschemat i manualen (Figur 9).

Vad gör jag vid motorfel?

Kontakta Vevors kundtjänst på www.vevor.com/support. Innan du kontaktar dem, ta tydliga bilder av motorns och styrenhetens märkplåtar, samt videor av kablarna.

Är denna produkt certifierad?

Ja, den uppfyller europeisk säkerhetscertifiering och FCC-reglernas del 15 (klass B).

BRUKSANVISNING JZ48V2000W Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Borstlös DC-motor

Modell: JZ48V2000W

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

MODELL: JZ48V2000W

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Säkerhetsföreskrifter 1.1

Säkerhetsrådgivning Varning

Läs noga före användning.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller allvarliga skador.

Om du stöter på problem, vänligen kommunicera med kundtjänst i tid för att lösa, din tillfredsställelse är vårt servicesyfte.

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför arbetet

1) Kontrollera att alla tillbehör är ordentligt anslutna och inte lösa, kontrollera att stiften i varje kontakt inte är böjda och kontrollera visuellt att varje gränssnitt överensstämmer med instruktionerna i manualen och att anslutningen är korrekt. Detta för att undvika skrivfel och bränna kontrollern.

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också fungera (observera att batterispänningen och batterieffekten matchar satsens ström). Rekommenderad batterikapacitet är 12AH-20AH. Batterispänningen måste överensstämma med motorsatsens spänning, vilket tillåter en överspänning på +10 %. Batteriets positiva och negativa poler måste vara korrekt anslutna (den positiva terminalen är ansluten till den tjocka röda ledningen på styrenheten, och minuspolen är ansluten till den tjocka svarta ledningen på styrenheten). Laddning av batteriet och styrenheten skapar små ljusbågar och gnistor, vilket är normalt. 3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda elektriskt dörrlås, eller säkra genom att förkorta de orange och röda ledningarna med vajrar). Detta är det sista steget. 4) Tillbehör som inte ingår i denna sats, som tillhör de tillbehör som köpts av dig, kanske inte matchar satsen och behöver användas efter matchning. Kontakta kundtjänst i tid för att matcha satsen med varandra.

1.5 Försiktighetsåtgärder och föreskrifter

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från motorn. 2) Installera på en torr, dammfri plats; 3) Installera på en väl ventilerad plats; 4) Installera på en bred och smidig plats för enkel daglig drift och underhåll.

Tack för att du läste. Om du fortfarande har driftsproblem, vänligen kontakta kundtjänst i tid. Innan du kontaktar kundtjänst, vänligen ange tydligt foton tagna av motorns och styrenhetens namnskylt, ge tydliga bilder och tydliga videor av tillbehörsledningarna som är anslutna till varje kontakt på styrenheten. Du måste tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

För att ge dig en bekvämare och snabbare lösning.

TEKNISK INFO

PRESTANDAPARAMETRAR FÖR JZ48V2000W MOTOR

Parameter	Numeriskt värde
Märkspänning/V (DC)	48
Max watt/W	2000
Nominell hastighet/rpm	4300
Nominell vridmoment/Nm	4.8
Märkström/A	35
Obelastad hastighet/rpm	5600±10 %
Motoreffektivitet	y85 %
Kedjehjulsummer	T8F-9T och T8F-11T
Skruvgånga	M8 Vänster spänngånga *1,25*12mm (Det finns trädlim vidträden och demonteringen malmö värmas till 80 y i 1-2 minuter0
Rekommanderad reduktionsväxel	9-tand/11-tand:64-tand
Lastvikt/kg	y150
Mätt/mm	134*y107*112
Vikt/kg	4,61±5 %
Tillämpningsområde	Små elfordon, elcyklar, elkart, elektriska skotrar...

PRESTANDAPARAMETRAR FÖR ZWK4835 KONTROLLER

Parameter	Numeriskt värde
Märkspänning/V (DC)	48
Max watt/W	2000
Märkström/A	35
Broms	Låg nivå broms
Underspänning/V	39
Driftstemperatur/yy	-25~60
Styrenhetens kapsling storlek/mm	212*87*49(fel±2mm)
Styrenhetens monteringshål/mm	199*44*6(fel±2mm)
Vikt/kg	0,63

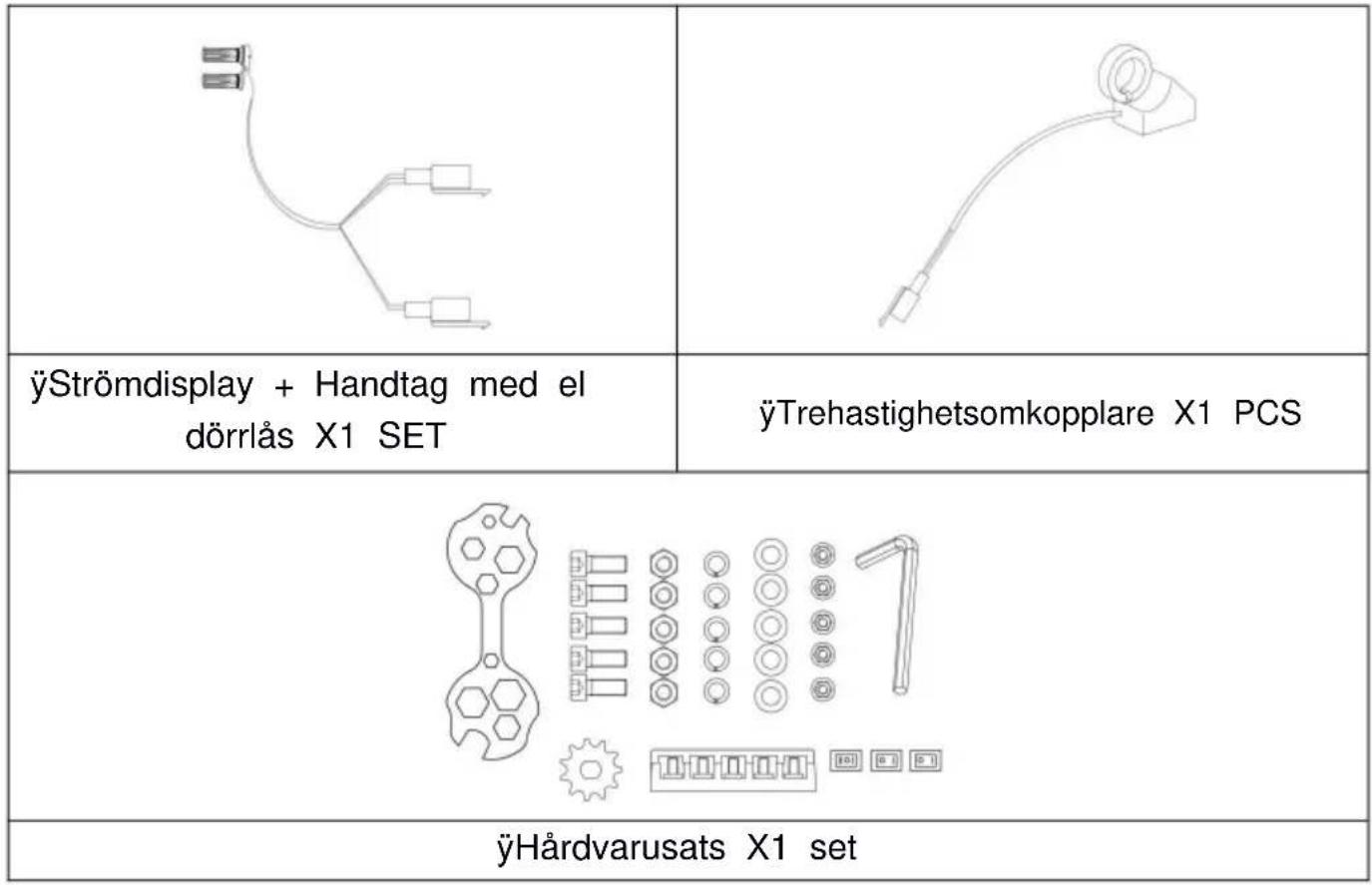

KONFIGURATIONSLISTA

ü Borstlös DC-motor (med fot)	ü ZWK4835 Styrenhet X1stX1 st

De specifika tillbehören är föremål för de köpta produkterna. Om tillbehören inte finns med i listan måste du köpa dem senast själv.

Övergripande mått och monteringsmått

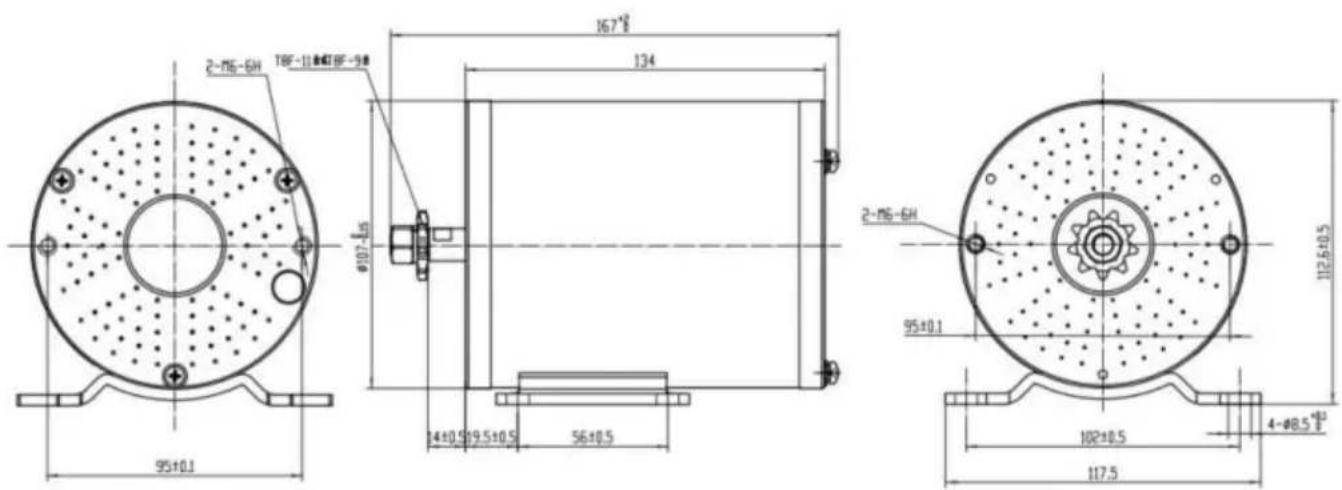

Motorns dimensioner och monteringsmått visas i figur 1.

Figur 1 Motormått och monteringsmått

Installera

1. Motor

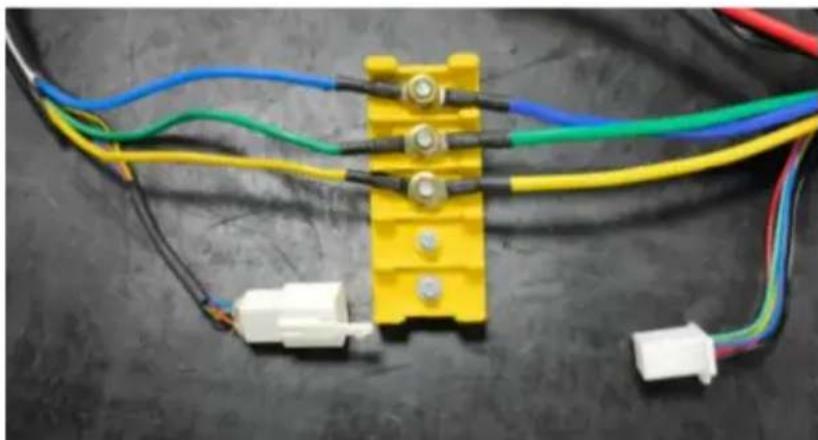

Motorns A-faslinje är blå, B-faslinjen är grön och C-faslinjen är gul; Den positiva polen på strömförsörjningen i signalledningen för positionssensorn (Hall) är röd, och den negativa polen är svart; A-fassensorns signallinje är blå, B-fassensorns signallinje är grön och C-fassensorns signallinje är gul. Färgerna på båda sidor av motorlinjen är desamma och motorkabeln visas i figur 2.

Figur 2 Motorkabeldragning

2. Styrenhet

Det finns en typ av kontroller. Funktionerna för varje plugin visas i figur 3 nedan.

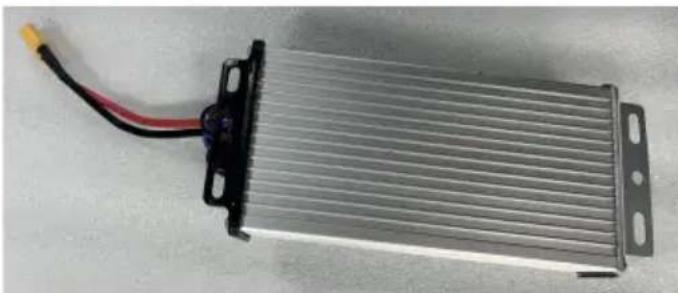

Figur 3 Styrenhet

Styrspänning: DC48-54V 1. Röd 48V+

2. Svart 48V

De positiva och negativa värdena kan inte kopplas felaktigt, annars kommer regulatorn att brinna ut. Det kommer att finnas en liten gnista när den är ansluten, vilket är ett normalt uppstartsfenomen.

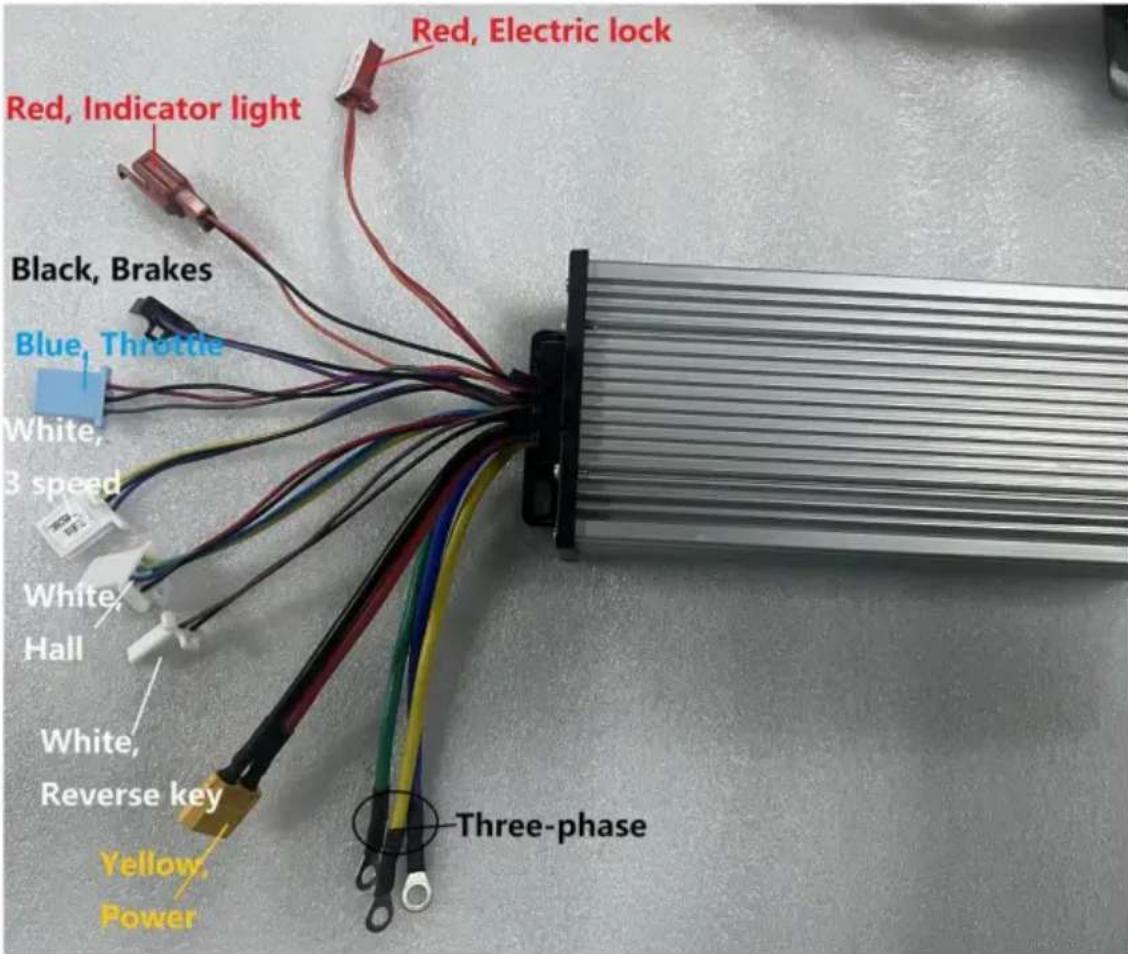

Figur 4 visar styrenhetens kabelanslutningar.

3. Bilaga

3.1 Handtag

Vrid handtagslinan (vrid gasreglaget).

1. Röd: +4,3V
2. Svart: Jordledning
3. Grå: Signallinje

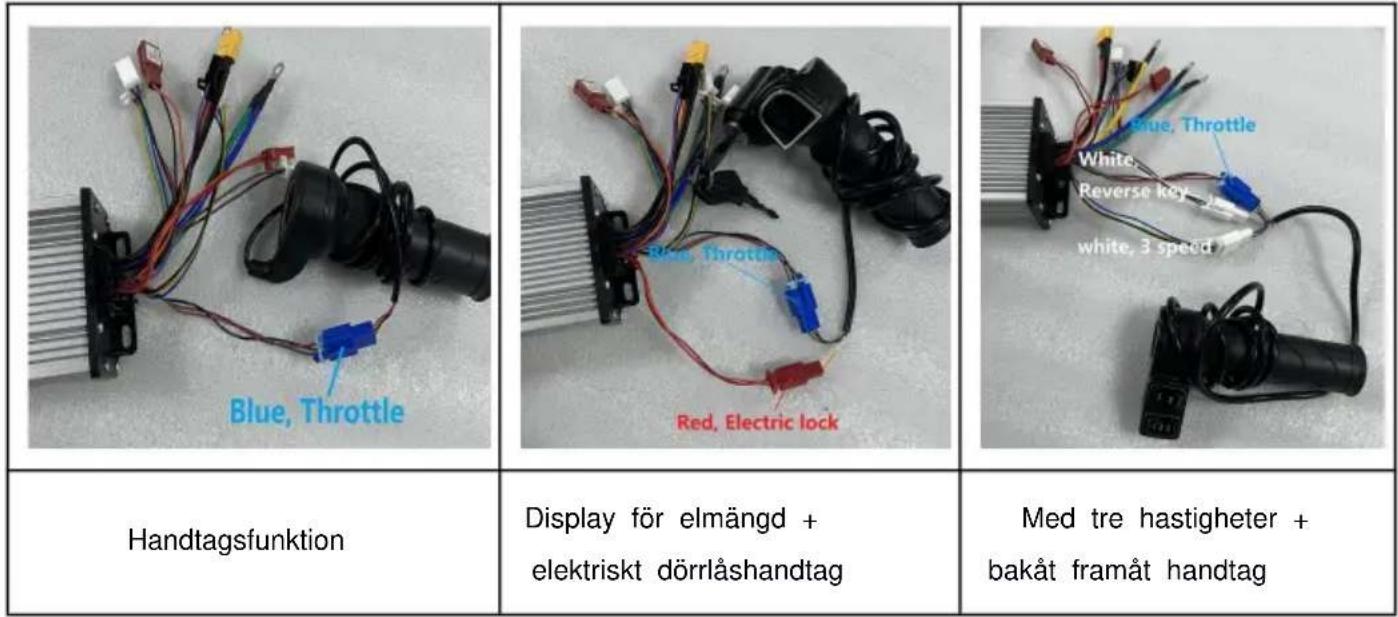

Handtagets ledningar visas i figur 5.

3.2 Trehastighetsomkopplare

Trehastighetsomkopplare: standardhastighet 2, kortslutning av blå och svarta linjer ger 3 hastigheter, kortslutning av gula och svarta linjer ger 1 hastighet.

Det finns flera sätt att ansluta trehastighetsomkopplaren, som visas i figur 6.

3.3 Elektriskt dörrlås

Elektriskt dörrlås: 1. Röd: + 2. Orange: VCC. Det elektriska dörrlåset måste hållas normalt öppet, eller de röda och orangea linjerna

måste anslutas med en kortslutning. Elektriska dörrlåskablar har följande typ, elektriska dörrlåskablar visas i figur 7.

4. Installation av andra tillbehör (köp själv)

4.1 Omvänd

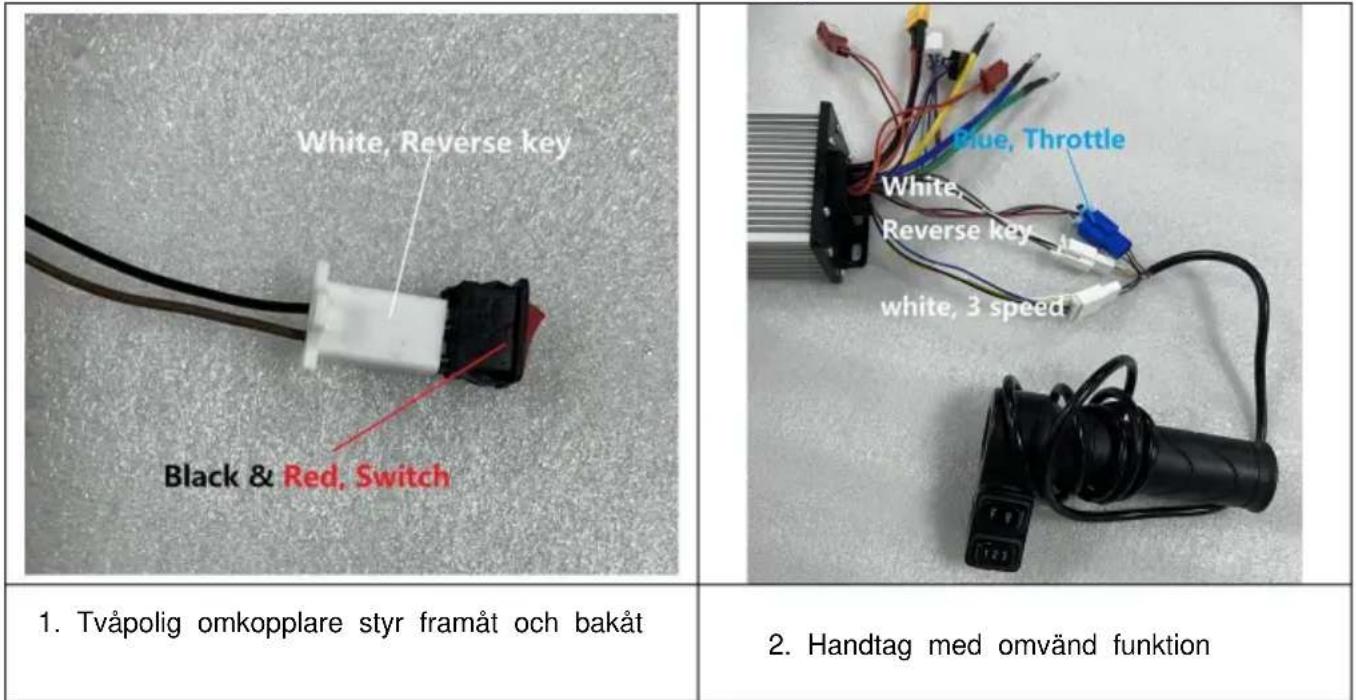

Bakåt: Växla brunt och svart, backhastigheten är 100%. Det finns följande typer av backkablar. Figur 8 visar de omvända kablarna.

Bild 8 Omvänd kabelanslutning

4.2 Broms

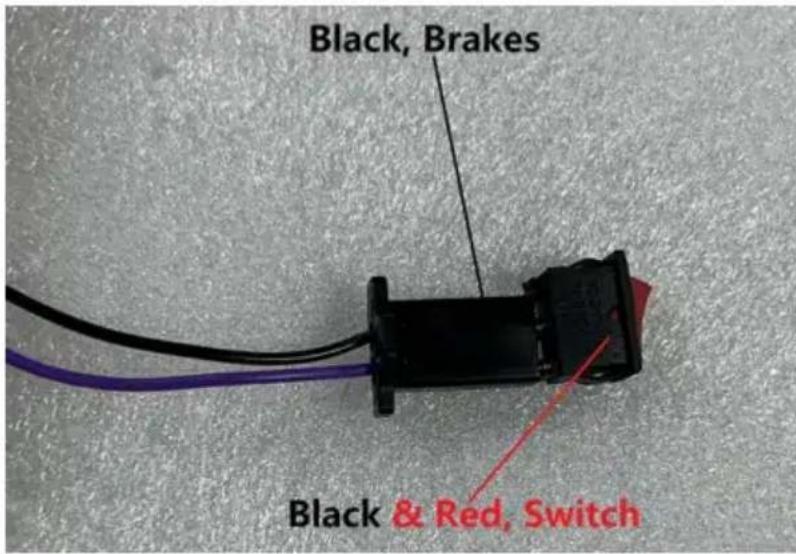

Broms: Anslut bromsen för att förverkliga bromsvästängningsfunktionen. Bromsledningar visas i figur 9.

Figur 9 Bromsledningar

4.3 Indikatorlampor

Indikatorlampor: Anslutna till batterinivådisplayen kan de användas som en DC48V-spänningsutgång för att avge ljus. De positiva och negativa terminalerna kan inte vändas. Orange är 48V+ och svart är 48V-. Ledningarna för indikatorlampan visas i figur 10.

Det elektroniska låset måste öppnas. När det elektroniska låset öppnas, vrids gasen och motorn fungerar inte.

Orsak:

Batteriet är för lågt och når inte den nödvändiga driftspänningen.

Lösning:

1. 1. Laddning; 2.

Välj ett batteri med motsvarande driftspänning; 3. Kontrollera att varje kontakt är korrekt ansluten och att de anslutna plintarna är anslutna på ett tillförlitligt sätt, för att undvika att de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.
