Model: JZ48V2000W

Nadal staramy sieofferowa Państwu naręźdia w konkurencyjnych cenach. „Oszczȩdź połowé", „Połowa ceny" lub innepodobne wyrażenia uzywane przywane przy bez nas stanowia jedynie szacunkowe oszczędnosci, jakie możesz uzyskać, kupujac u nas okreslone naręźdia w porównaniu z glównymi markami i niedoniecznie oznaczą one objęcie wszymstkich kategorii narȩźdi offeringsnych przy bez nas. Uprzejmie przypominamy, aby dokladnie sprawdzić, czy składajć u nas zamówienie faktycznie oszczȩdzasz połowę w porównaniu z glównymi markami.

MODEL: JZ48V2000W

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczne produktu? Potrzebujesz wsparcia technicznego? Skontaktuj sie z nami: Wsparcie

techniczneci certyfikat E-Gwarancj www.vevor.com/support

To jest oryinalna instrukcja, przy uzyciem naleź wyzażne przyczytać wszystkie instrukcje. VEVOR zastręga sąbie jasn interprete zaszej instrukcji obstugi. Wyglad produktu bedzieazole od produktu, króry otrzymałe. Prosimi o wybaczenia, ze nie poinformujemy Cię ponownie,ości w naszym produktie pojawość są jakiekolwiekactualizacja technologiczne lub oprogramOWANIA.

Środki ostrożnosci 1.1 Ostrzeżenie

dotyczace bezpieczestewa Przeczytaj

uwaznie przyd rozpoczeciem uzytkowania.

Przed uruchomieniem silnika nalezy doklady napzac sie ze wszystkimi ostrzezeniami dotyczymi bezpieczne stwa i instrukcjami.

Niedostosowanie sie do ostrzeżeni instrukcji są zaem przem, poźem lub powaznych obrażeniami.

Ješli napotkasz problemy, skontaktuj są obstręgąientsa w celu ich rozwiazania. Twoim zadowoleniem jest nasz cel.

1.2 Znak ostrzejawczy dotycznych bezpiecznej eksploatacji silnika

1.3 Czynnik rzyka

1) Uszkodzenia mechaniczne
2) Dosta' porazenia pradem
3) Kolizja wytlaczania
4) Uderzenie objektu
5) Inne obrażenia

1.4 Rozważania operacyjne i czynniki wyzwalajce wypadki drogowie niedzi空气质量 z pracā

1) Sprawdź,czy wszystkie akcesoria są sciele podłaczone iNie są luźne, sprawdź,czy piny w kaźdej wtyczce nie są wygipte i wizualnie sprawdź,czy kaźdy interfejs jest zgodny z instrukcjami w instrukcji okablowania iczy połaczenia jest prawidowej. Aby unikonć będów zapisu i spalenia kontrolera.

2) Zaleca są stosowanie akumulatorów kwasowo-olowywych. Mogą rownikę dzȩć akumulatory litowe (naleź pAMIętać,ź napiȩcie i moc baterii odpowiadaj mocy zestawu).

zalecana pojemnosć baterii to 12AH-20AH. Napiȩcie baterii musi być

zgodnie z napieciem zestawu silnika, co pozwala na zakres przypiec +10%

zaciski dodatnie i ujemne zasilania musza byc prawidlowo podlaczone

(zacisk dodatni nalezy podlaczyc do grubego przywodu kontrlera w kolorze czerwnym, a

zacisk ujemny jest podłuczony do grubego przywodu kontrlera w kolorze czarnym). Ladowanie

akumulator i kontrler wytwarzaja mate luki elektryczne i iskry, co jest normalne

ladowanie.

3) Zamek elektryczny drzwi (pomarańczowy, czerwony) musi byc podłoczony (można uzyć

elektryczny zamek do drzwi, lub mozesz skrociusz przemody pomaranczowy i czerwony za pomocz przyzewodow), to

operacja jest ostatnim krokiem.

4) Akcesoria spoza zestawu, kóre naleža do akcesoriów zakupionych przyez

ty, moze nie pasować do zestawu i musi byc uzyty po dopasowaniu. Proszej

skontaktuj sie z obsluga klienata na czas, aby dopasowac do siebie zestawy.

1.5Środki ostrożnosci i sugestie

Wszycy operatiorzy maszyn powinni zostac przyszkoleni i posiadac certyfikat potwierdzajcy ich umiejetnosci elektryczne.

1) Przed otwarciem pudełka sprawdź,czy opakowanie jest nienaruszone, uszkodzone i czy jest woda. Po zdjeciuPokrywy ostrożnie usuń kurz z silnik.
2) Zainstaluj w比我j suchym i wolnym od kurzu;
3) Zainstaluj w mistrjcu o dobrej wentylacji;
4) jest zainstalowy w szerokim i równym.), aby ułatwc codzienną ob.§uge i konserwacja.

Dziekujemy za przyczytanie, jesti nadal wystepuju problemy operacyjne, prosimy o kontakt obstuga klienata na czas, przy skontaktowaniem sie z obstugkclienta, prosimy ojasne okreslenie zdjeccia wykonane przy bez silnik i tabliczek znamionowa sterownikia zapewniaja wyrazone zdwęcia i wyrazone filmy przystawiaje okablowanie akcesiorów podłaczone do kaźdej wtyczki konrolera, musisz wyraźnie widcieć colorkaźdego przyzewodu i kolor linii akcesoriów.

Aby zapewnic Ci wygodniajsze i szybsze rozwiazanie.

INFORMACJE TECHNICZNE

PARAMETRY EKSPLOATACYJNE JZ48V2000W SILNIK

Parametr	Wartość liczbowa
Napiȩcie znamionowe/V (DC)	48
Maksymalna moc/W	2000
Prȩdkość znamionowa/obr./min	4300
Moment znamionowy/Nm	4.8
Prȩd znamionowy/A	35
Prȩdkość bez obłowzenia/obr./min.	5600±10%
Sprawność silnika	85%
Numer zȩbatki	T8F-9T i T8F-11T
Gwint Śruby	M8 Gwint lewoskrętny *1,25*12mm (Na gwincie jest klej do nici, a demontaż naleź podgrzać do 80°C przy 1-2 minuty0
Zalecony przełozenia redukcyjne	9 zȩbów/11 zȩbów:64 zȩby
Masaławski/kg	150
Wymiar/mm	134* 107*112
Waga/kg	4,61±5%
Zakres stosowania	Małe pojadny elektryczne, rowery elektryczne, gokarty elektryczne, hulajnogi elektryczne...

PARAMETRY EKSPLOATACYJNE ZWK4835 KONTROLLER

Parametr	Wartość liczbowa
Napiȩcie znamionowe/V (DC)	48
Maksymalna moc/W	2000
Prȩd znamionowy/A	35
Hamulec	Hamulec niskiego poziomu
Podnapiȩcie/V	39
Temperatura przy/C	-25~60
Rozmiar obudowy kontrlera/mm	212*87*49(będ ±2mm)
Otwymi montażowy kontrlera/mm	199*44* 6 (będ ±2 mm)
Waga/kg	0,63

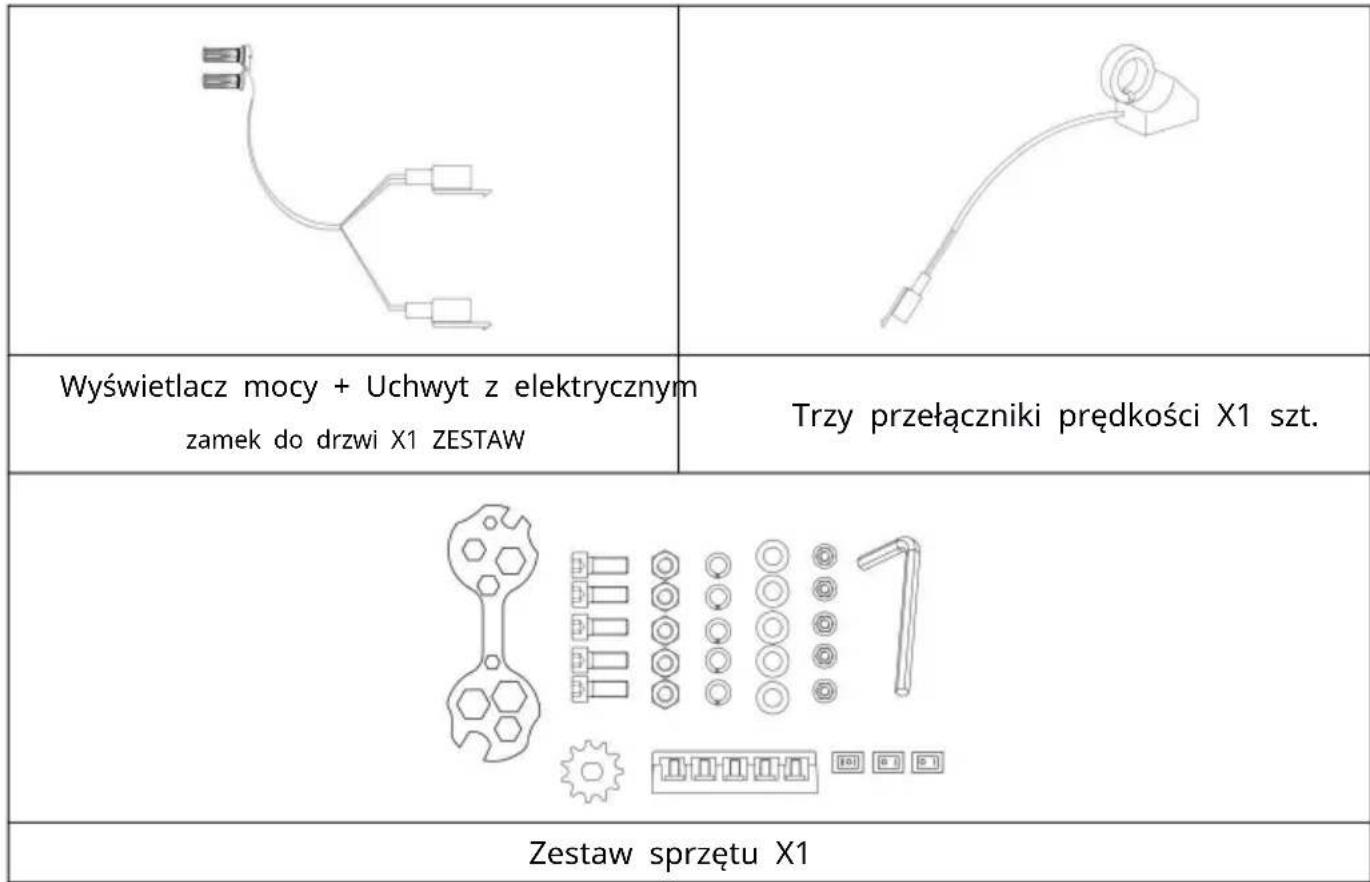

LISTAKONFIGURACJI

Silnik przydu stało bezszczotkowy (z podstawa)	Kontroler ZWK4835 X1 SZT.X1 szt.

Tabela 1 Tabela konfiguracje produktu

Numer produktu	Konfiguracja produktu
ZLWSDJTJ200013XYAV9
ZLWSDJTJ2000G4RXBV9
ZLWSDJTJ2000EEQF3V9

Konkretne akcesoria zaleź od zakupionych produktów. Jeźeli akcesoria nie znajduź są na liść, naleź je zakupyść.

Wymiary calkowite i wymiary montażowe

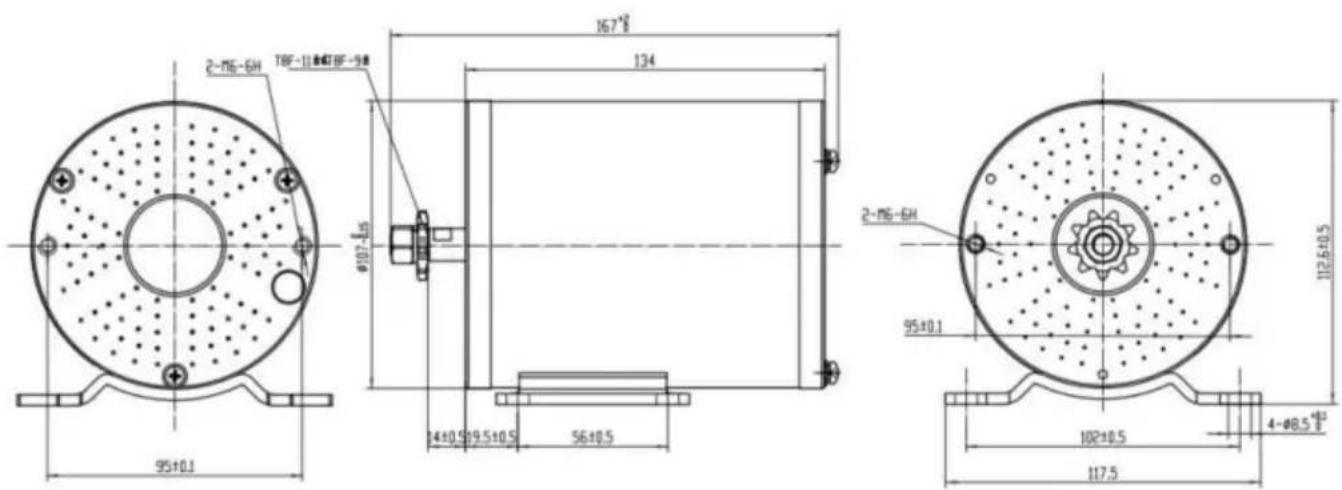

Wymiary i wymiary montażowe silnikaPokazano na rysunku 1.

Rysunek 1 Wymiary silnika i wymiary montażowe

Zainstalowac

1. Silnik

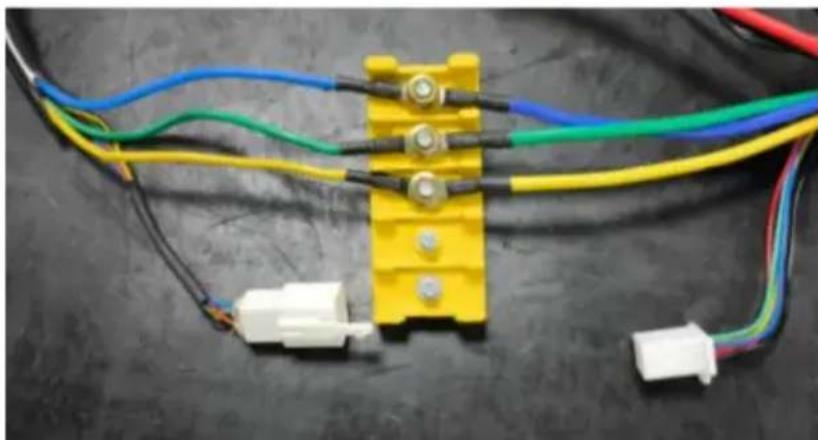

Linia fazy A glówno przybewodu wyjsciowego silnika jest niebieska, linia fazy B jest zielona, a linia fazy C jest zółta; Biegun dodatni zasilania w linii sygnatówej czujnika połozenia (Halla) jest czerwony, a biegun ujemny jest czarny; Linia sygnatówa czujnika fazy A jest niebieska, linia sygnatówa czujnika fazy B jest zielona, a linia sygnatówa czujnika fazy C jest zółta. Kolory po obu stronach linii silnika są takie same, a okablowanie silnika pokazano na rysunku 2.

Rysunek 2 Okablowanie silnika

2. Kontroler

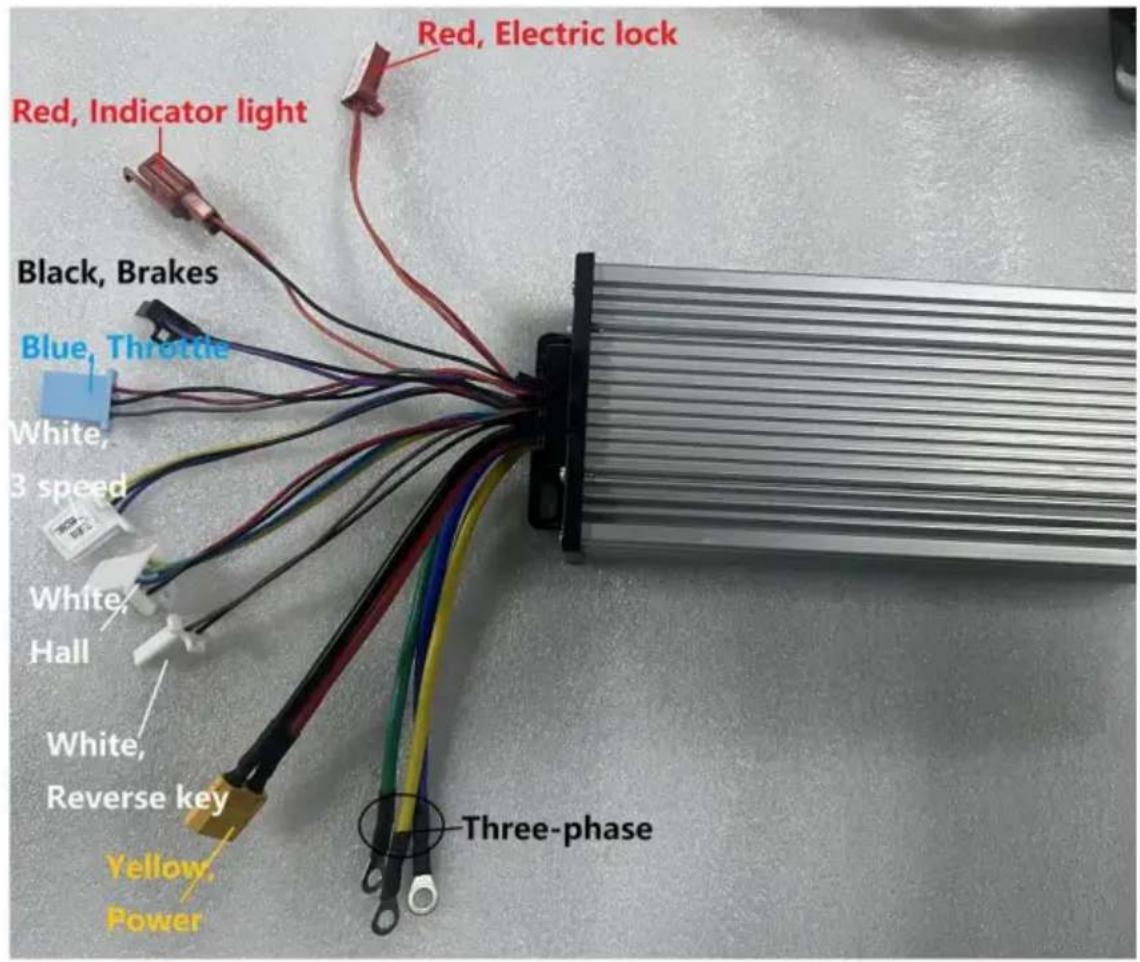

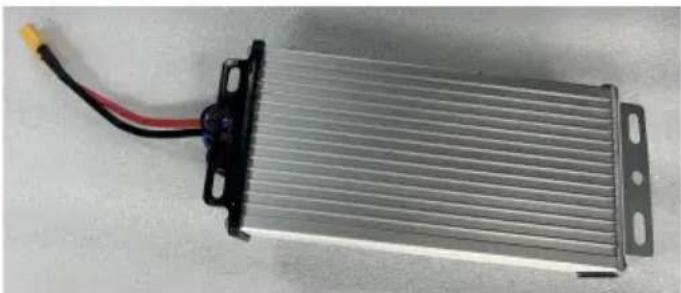

Istnieje jeder typ kontrlerów. Funktionie kaźdej wtyczki pokazano na ponieszym rysunku 3.

Rysunek 3 Kontroler

Napięcie kontrlera: DC48-54V 1.

Czerwony 48V+

1. Czarny 48V

Wartosci dodatnie i ujemne nie moga byc podlaczone nieprawidlowo, w przyciwnym razie kontractor siespali. Po podaczeniu pojawi sie niewielka iskra, co jest normalnym zjawiskiem podczas Rozruchu.

Rysunek 4 przystawia połaczenia kabli kontrlera.

3. Załacznik

3.1 Uchwyt

Obróc linke uchwytu (obróć przypeustnice).

1. Czerwony: +4,3V
2. Czarny: Przewód uziemajczy
3. Szary: linia sygnatowa

Okablowanie uchwytuPokazano na rysunku 5.

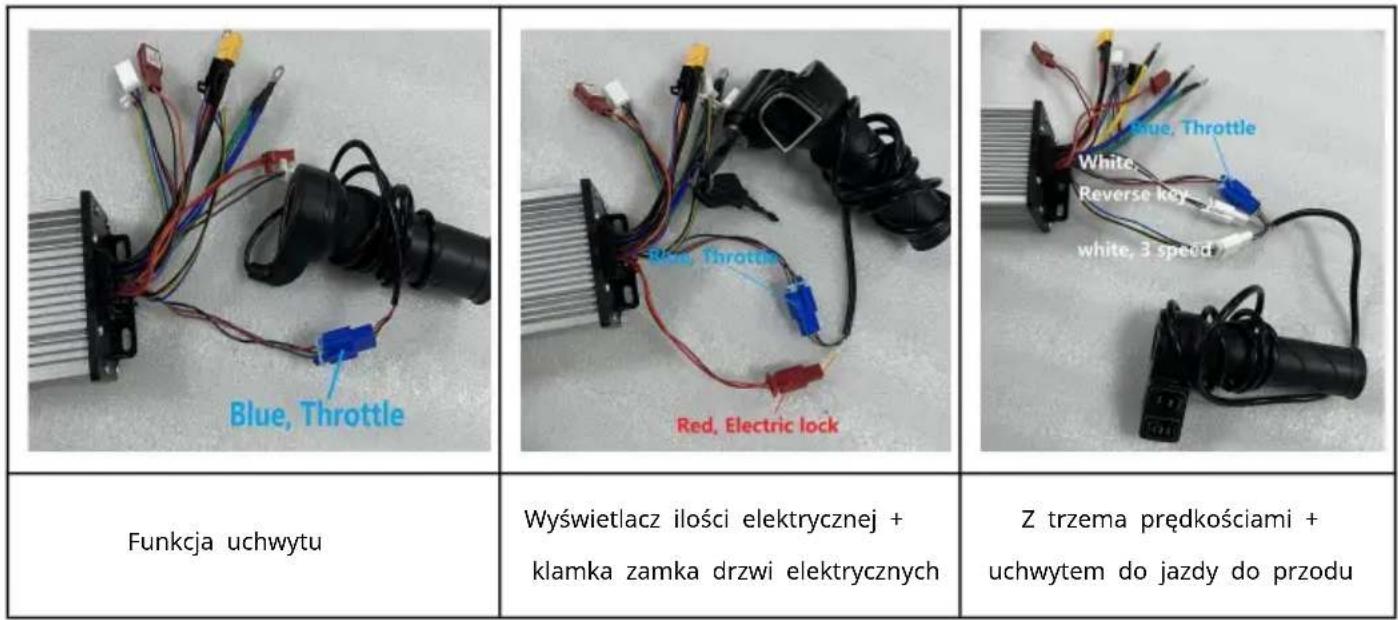

3.2 Przelacznik trojbiegowy

Przelacznik trojbiegowy: domyslna prędkość 2, zwarcie linii niebieskBiej i czarnej to 3 prędkości, zwarcie linii zoltej i czarnej to 1 prędkość.

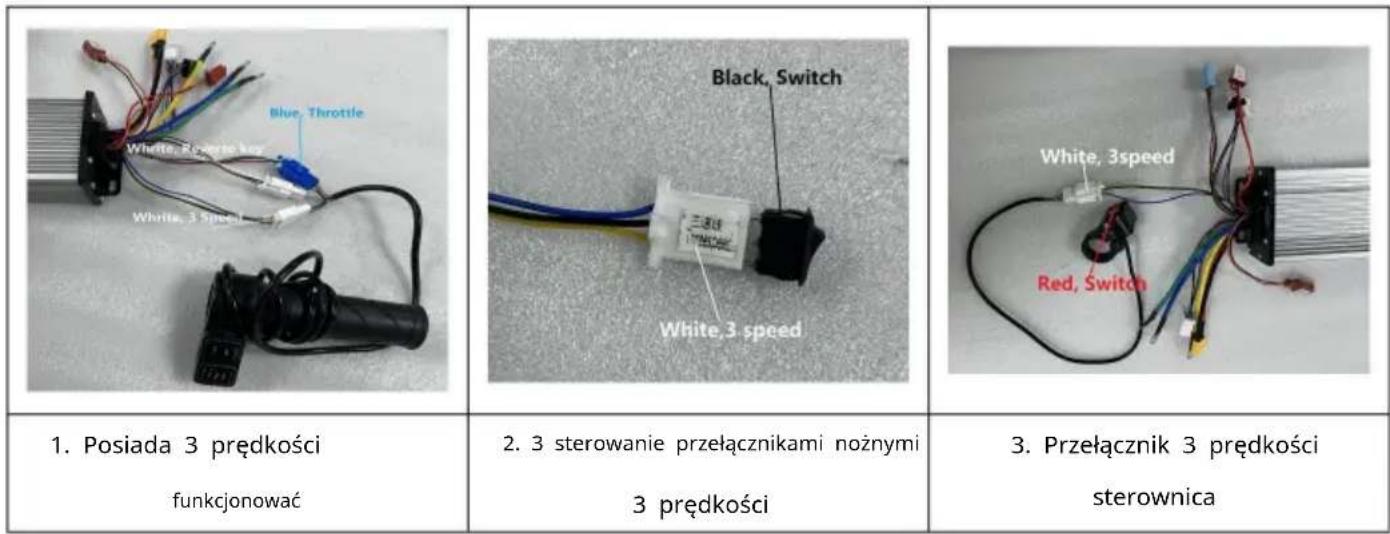

Istnieje kila sposobów podłaczenia przy.§ćznika trojbiegowego, jakPokazano na rysunku 6.

Rys.6 3 Okablowanie prędkosci

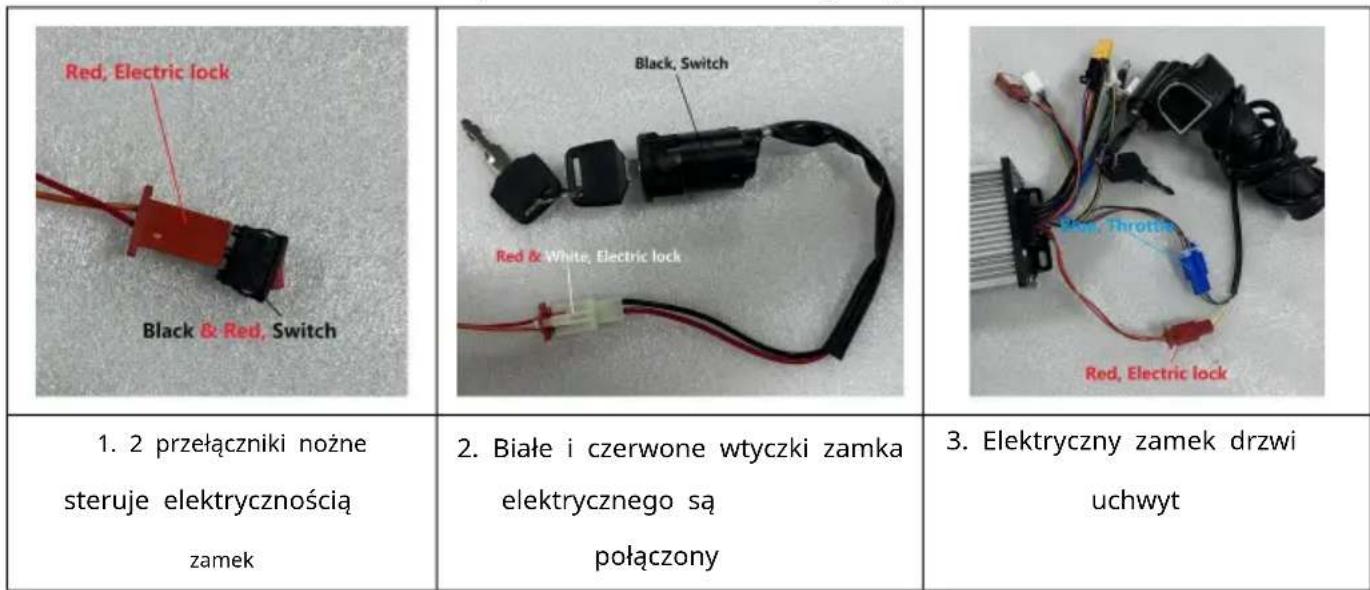

3.3 Elektryczny zamek drzwowy

Elektryczny zamek drzwi: 1. Czerwony: p+ 2. Pomaranczowy: VCC

Elektryczny zamek drzwi musi byc normalnie otwarty, w przyciwnym razie czerwona i pomarańczowa linia

musi byc podlaczony poprzej zwarcie. OkablOWanie zamka elektryczneo w drzwiach wystepuje w nastepujacych typach, okablOWanie zamka elektryczneo w drzwiachPokazano na rysunku 7.

Rys.7 Okablowanie zamka elektrycznégo

4. Montañ innych akcesoriów (zakup we własnym zakresie)

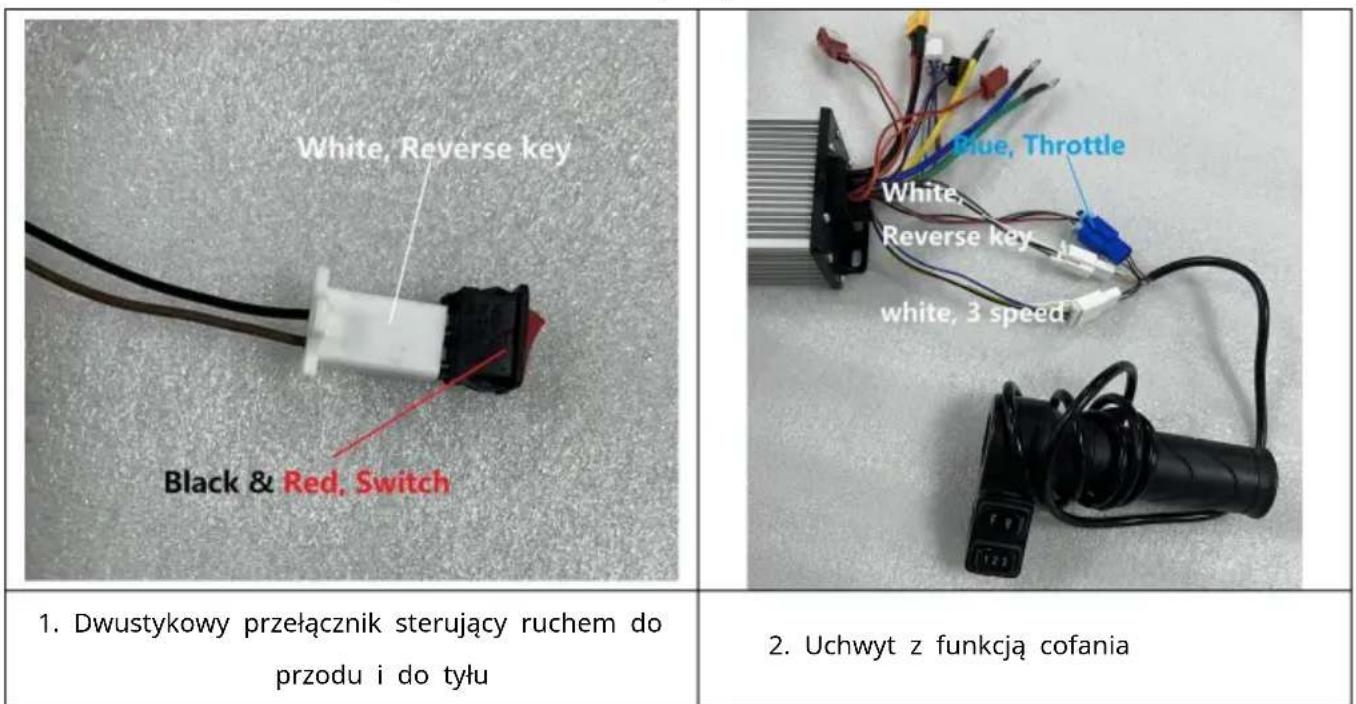

4.1 Odwróc

Odwróc: Przelącznik brazowy i czarny, prędkość odwrotnaDynosi 100%. Istnieja nastepućze rodzaje kabli odwrotnych. Rysunek 8 przystawia kable odwrotne.

Rysunek 8 Odwrotne podłaczenia kabla

4.2 Hamulec

Hamulec: Podlacz hamulec, aby zrealizowej funkcje wyłuczania hamulca. Okablowanie hamulca pokazano na rysunku 9.

Rysunek 9 Przewody hamulcowe

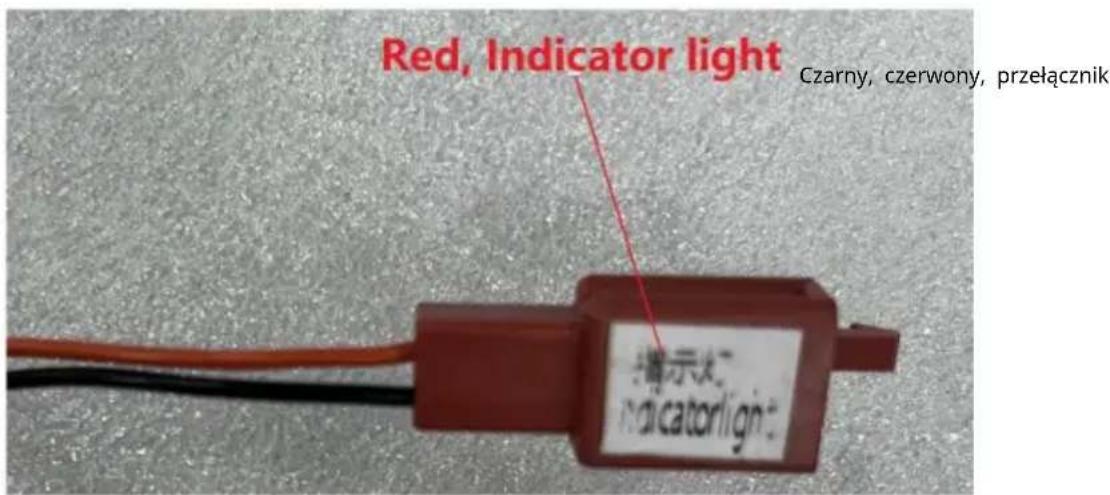

4.3 Kontrolki Kontrolka:

Podłuczona do wyświetlacza poziomu naładowania akumulatora, sąć uzywna są wyjscie napiecia DC48V do DC48V w celu emitowania swiatła. Zaciski dodatnie i ujemne nie mogą być zamienione. Pomarńczowy to 48V+ , a czarny to 48V-. Okablowanie kontrolki pokazano na rysunku 10.

Rysunek 10 Podlącenie lampek kontrolnych

4.4 Peda/privzyspiesznik Przewod

peda/Przyspiesznika (przepustnica obrotowa).

1. Czerwony: +4,3 V
2. Czarny: Przewód uziemiajczy
3. Szary: Przewód sygnatowy.

Okablowanie pedalu/przyspieszeniaPokazano na rysunku 11.

Rys.11 Naciśnij na okablowanie przypeustnicy

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIAZANIA

Zjawisko:

Zamek elektroniczny musi zostac otwarty. Po otwarciu zamka elektronicznego przechustnica jest przykrecona, a silnik nie działa

Powód:

Akumulator Akumulator jest zbyt szaby i nie osiaga wymaganego napięcia roboczego Rozwiȩzanie:

1. Ladowanie; 2.

Wybierz akumulator o odpwiednim napięciu roboczym; 3. Sprawdz,czy kaźda wtyczka jest podłaczona prawnów oczy podłaczone zaciski są podłaczone niedawodnie, abyunikacja awari i przyzewania przy z powodu nieprawidowej go podlącenia lub stabego styku.
