Producttype	Borstelloze gelijkstroommotor
Merk	Vevor
Model	JZ48V2000W
Nominale spanning	48 V DC
Maximaal vermogen	2000 W
Nominale stroom	35 A
Nominale snelheid	4300 tpm
Onbelaste snelheid	5600 ± 10% tpm
Nominaal koppel	4,8 Nm
Motorrendement	≥ 85%
Motorgewicht	4,61 kg ± 5%
Motorafmetingen (L × B × H)	134 × 107 × 112 mm
Aantal tanden van het tandwiel	T8F-9T en T8F-11T
Schroefdraad	M8 × 1,25 × 12 mm (links, met draadborging)
Aanbevolen maximale belasting	≤ 150 kg
Aanbevolen reductieverhouding	9 of 11 tanden : 64 tanden
Aanbevolen batterijtype	Loodzuur of lithium (12-20 Ah, compatibele spanning)
Meegeleverde controller	ZWK4835 (48 V, 2000 W, 35 A)
Controllerafmetingen	212 × 87 × 49 mm (± 2 mm)
Controllergewicht	0,63 kg
Bedrijfstemperatuurbereik	-25 °C tot 60 °C
Onderspanningsspanning	39 V
Toepassingsgebieden	Kleine elektrische voertuigen, fietsen, karts, scooters
Veiligheid	Bescherming tegen overbelasting, onderspanning, kortsluiting; laagniveaurem
Onderhoud	Controleer de aansluitingen, reinig stof, bewaar op een droge en goed geventileerde plaats
Reserveonderdelen beschikbaar	Motor, controller, kabelbomen, accessoires (hendel, schakelaar, enz.)

Veelgestelde vragen - JZ48V2000W Vevor

Wat is de bedrijfsspanning van de motor JZ48V2000W?

De nominale spanning is 48 V DC, met een toegestane overspanningsbereik van +10% (tot 52,8 V).

Welk type batterij kan ik met deze motor gebruiken?

Het wordt aanbevolen om loodzuur of lithium batterijen te gebruiken met een capaciteit van 12 tot 20 Ah, met een compatibele spanning van 48 V.

Hoe sluit ik het elektrische deurslot aan?

Sluit de oranje en rode draden van het deurslot aan. Als u geen slot gebruikt, kunt u deze twee draden kortsluiten zodat de motor werkt.

Wat te doen als de motor niet start?

Controleer eerst de batterijspanning (moet ≥ 39 V zijn). Zorg ervoor dat het deurslot goed is aangesloten (of kortgesloten) en dat alle aansluitingen correct en goed ingeplugd zijn.

Wat is het maximale gewicht dat deze motor kan dragen?

Het aanbevolen laadgewicht is ≤ 150 kg, afhankelijk van de reductieverhouding en de toepassing.

Hoe stel ik de snelheid in met de driestanden schakelaar?

De driestanden schakelaar maakt het mogelijk om drie snelheden te selecteren. Standaard is snelheid 2 actief. Door de blauwe en zwarte draden kort te sluiten, schakelt u over naar snelheid 3; door geel en zwart kort te sluiten, schakelt u over naar snelheid 1.

Kan ik een lithiumbatterij gebruiken met deze kit?

Ja, lithiumbatterijen zijn compatibel op voorwaarde dat de spanning en het vermogen overeenkomen met die van de kit (48 V, 2000 W).

Hoe installeer ik de elektrische rem?

De rem wordt aangesloten op de controller. Het is een laagniveaurem: wanneer geactiveerd, onderbreekt het de voeding van de motor. Volg het bedradingsschema in de handleiding (Figuur 9).

Wat te doen bij een storing van de motor?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support. Maak voordat u contact opneemt duidelijke foto's van het typeplaatje van de motor en de controller, evenals video's van de bedrading.

Is dit product gecertificeerd?

Ja, het voldoet aan de Europese veiligheidscertificering en aan deel 15 van de FCC-regels (klasse B).

GEBRUIKSAANWIJZING JZ48V2000W Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

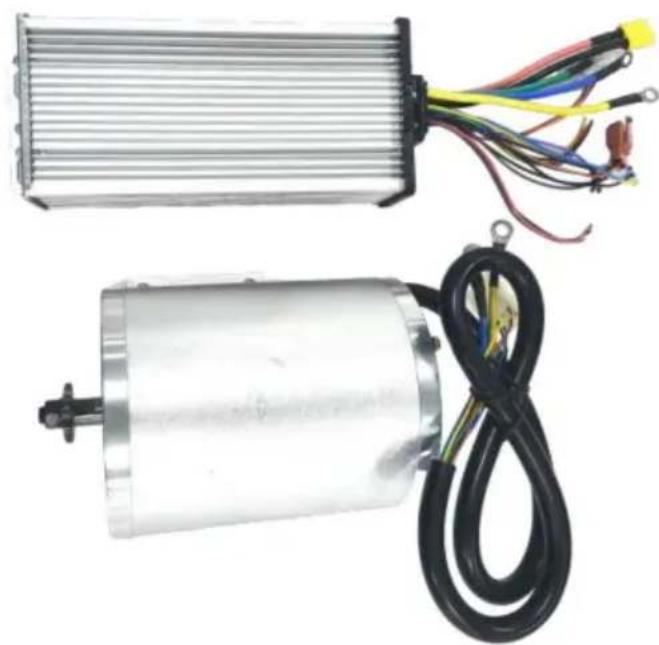

MODEL: JZ48V2000W

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van deze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Veiligheidsmaatregelen 1.1

Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient. Het niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand of ernstig letsel.

Als u problemen ondervindt, neem dan tijdig contact op met de klantenservice zodat we het kunnen oplossen. Uw tevredenheid is ons doel.

1.2 Waarschuwingsbord voor veilige werking van de motor

1.3 Risicofactor

1) Mechanische schade 2) Een elektrische schok krijgen 3) Extrusiebotsing 4) Impact van het object 5) Andere verwondingen

1.4 Operationele overwegingen en triggers voor motorongevallen die niets met het werk te maken hebben

1) Controleer of alle accessoires stevig en niet los zijn aangesloten, controleer of de pinnen in elke plug-in verbogen zijn en controleer visueel of elke interface consistent is met de instructies in de bedieningshandleiding en of de verbinding correct is. Om schrijffouten en het verbranden van de controller te voorkomen.

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's kunnen ook werken (let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit). Aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning moet consistent zijn met de motorkitspanning, waardoor een overspanningsbereik van +10% mogelijk is. De positieve en negatieve aansluitingen van de voeding moeten correct worden aangesloten (de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen van de batterij en de controller creëren kleine vonken en geluiden, wat normaal is voor opladen. 3) Het elektrische deurslot (oranje, rood) moet worden aangesloten (u kunt het elektrisch deurslot aansluiten, of u kunt de oranje en rode draden inkorten met draden), dit is de laatste stap. 4) De accessoires buiten deze kit, die behoren tot de accessoires die door u worden aangeschaft, komen mogelijk niet overeen met de kit en moeten worden gebruikt na het matchen. Gelieve tijdig contact op te nemen met de klantenservice om de sets op elkaar af te stemmen.

1.5 Voorzorgsmaatregelen en suggesties

Alle machinebedieners dienen een opleiding en certificaat te hebben in elektrische vaardigheden.

1) Controleer voordat u de doos opent of de verpakking intact is, kapot en of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de motor. 2) Installeer het op een droge, stofvrije plaats; 3) Installeer het op een goed geventileerde plaats; 4) Het is geïnstalleerd op een brede en gladde plaats voor een gemakkelijke dagelijkse bediening en onderhoud.

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met de klantenservice op tijd. Voordat u contact opneemt met de klantenservice, geef dan duidelijk aan: foto's genomen door de motor en controller naamplaatje, bied duidelijk foto's en duidelijke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U moet duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien. Om u een gemakkelijkere en snellere oplossing te bieden.

TECHNISCHE INFO

PRESTATIEPARAMETERS VAN JZ48V2000W MOTOR

Parameter Numerieke	waarde
Nominale spanning/V (DC)	48
Maximaal wattage/W	2000
Nominale snugelid/rpm	4300
Nominaal koppel/Nm	4.8
Nominale stroom/A	35
Onbelast toerental/rpm	5600±10%
Motorrendement	y85%
Tandwielnummer	T8F-9T en T8F-11T
Schroefdraad	M8 Linkse aandraiadraad *1,25*12mm (Er zit draadlijm op de draad, en de demontage moet 1-2 minuten op 80y worden verwarmd0
Aanbevolen reductieoverbrengingsverhouding	9-tand/11-tand:64-tand
Laadgewicht/kg	y150
Afmeting/mm	134*¥107*112
Gewicht/kg	4,61±5%
Toepassingsgebied	Kleine elektrische voertuigen, elektrische fietsen, elektrische karts, elektrische scooters...

PRESTATIEPARAMETERS VAN ZWK4835 VERWERKER

Parameter	Numerieke waarde
Nominate spanning/V (DC)	48
Maximaal wattage/W	2000
Nominate stroom/A	35
Rem	Lage rem
Onderspanning/V	39
Bedrijfstemperatuur/yy	-25~60
Controllerbehuizingsgrootte/mm	212*87*49(fout±2mm)
Montagegat controller/mm	199*44*yy6(fout±2mm)
Gewicht/kg	0,63

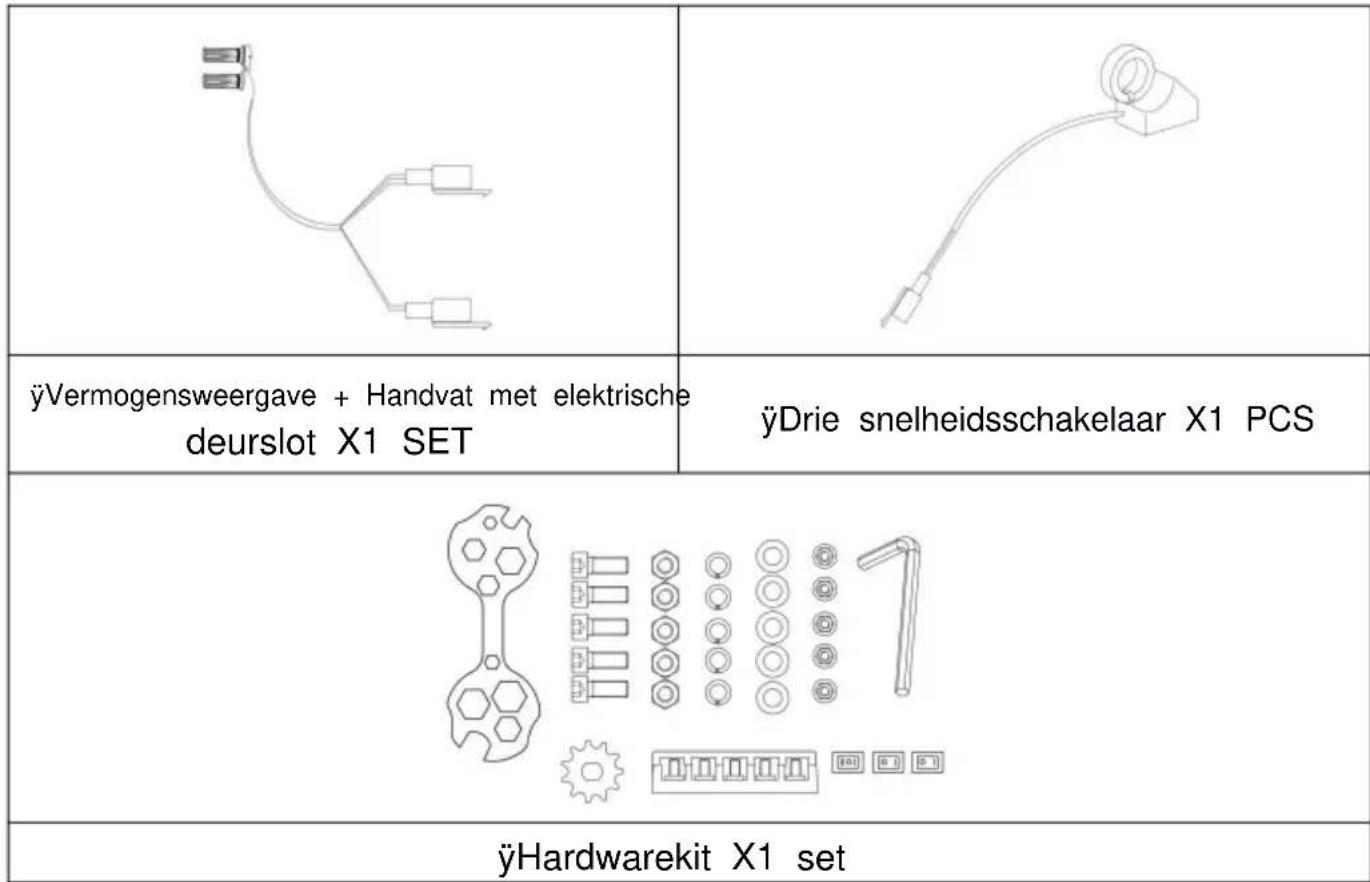

CONFIGURATIELIJST

ö Borstelloze DC-motor (met voet)	ö ZWK4835-controller X1PCSx1 STUKS

Tabel 1 Productconfiguratietabel

Productnummer	Productconfiguratie
ZLWSDJTJ200013XYAV9	ëëë
ZLWSDJTJ2000G4RXBV9	ëëëëë
ZLWSDJTJ2000EEQF3V9	ëëëëëë

De specifieke accessoires zijn afhankelijk van de gekochte producten. Als de accessoires niet in de lijst staan, moet u ze zelf aanschaffen.

Totale afmetingen en montagematen

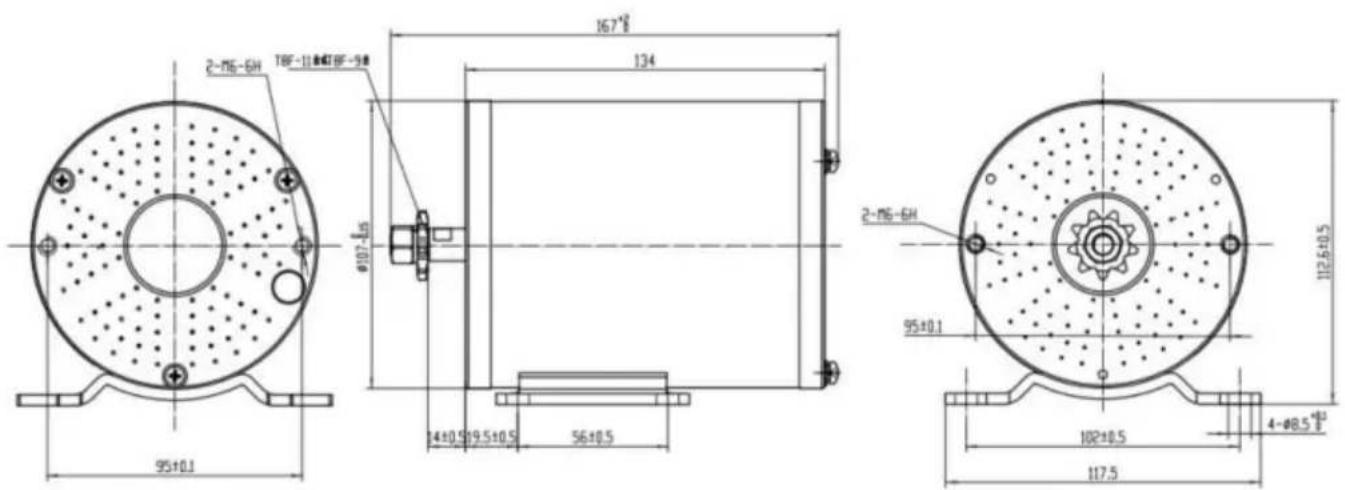

De afmetingen en montagematen van de motor worden weergegeven in Figuur 1.

Figuur 1 Motorafmetingen en montagematen

Installeren

1. Motor

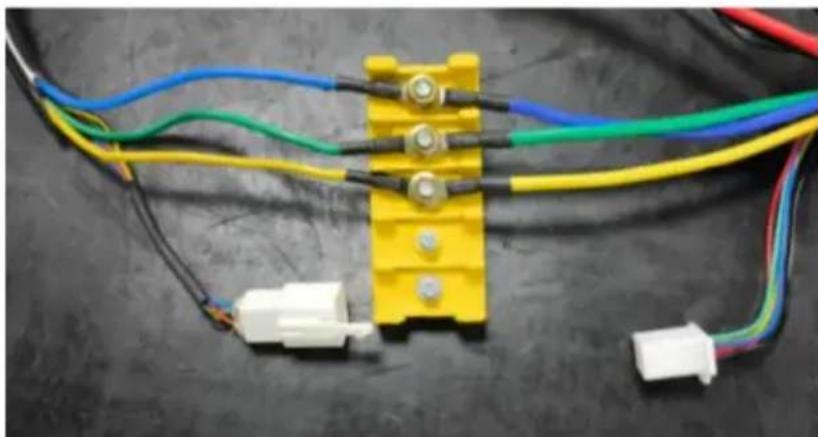

De A-fase lijn van de motor lead out hoofdlijn is blauw, de B-fase lijn is groen en de C-fase lijn is geel; De positieve pool van de voeding in de signaallijn van de positiesensor (Hall) is rood en de negatieve pool is zwart; De A-fase sensor signaallijn is blauw, de B-fase sensor signaallijn is groen en de C-fase sensor signaallijn is geel. De kleuren aan beide zijden van de motorlijn zijn hetzelfde en de motorbedrading wordt weergegeven in Afbeelding 2.

Figuur 2 Motorbedrading

2. Controller

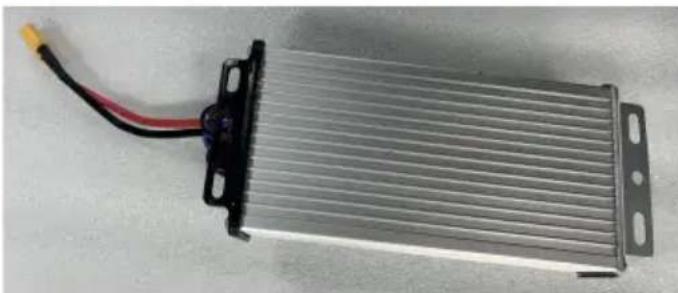

Er zijn een type controllers. De functies van elke plug-in worden hieronder weergegeven in Figuur 3.

Figuur 3 Controller

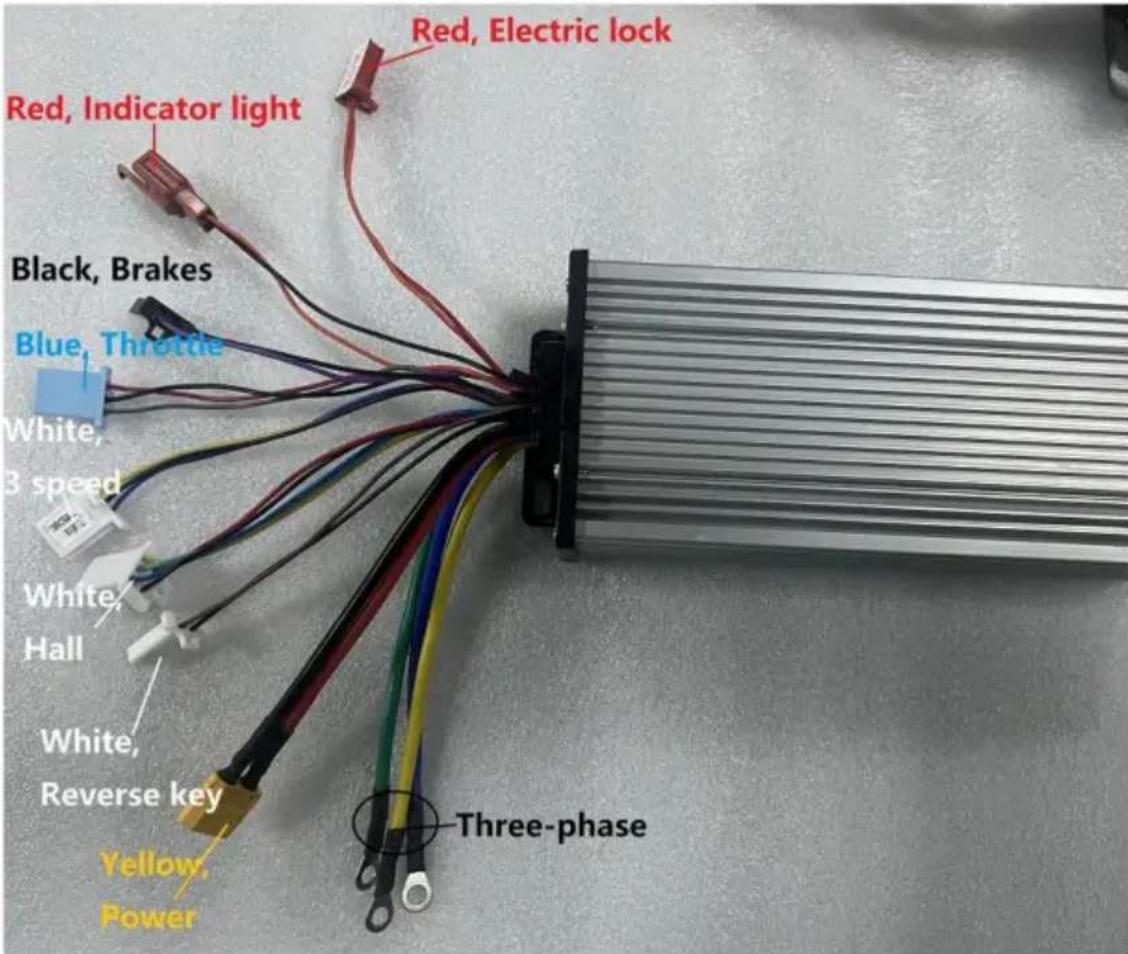

Regelaarspanning: DC48-54V 1. Rood

48V+

2. Zwart 48V-

De positieve en negatieve waarden mogen niet verkeerd worden aangesloten, anders zal de controller doorbranden. Er zal een lichte vonk bij het aansluiten, wat een normaal opstartfenomeen is.

Figuur 4 toont de kabelaansluitingen van de controller.

3. Bijlage

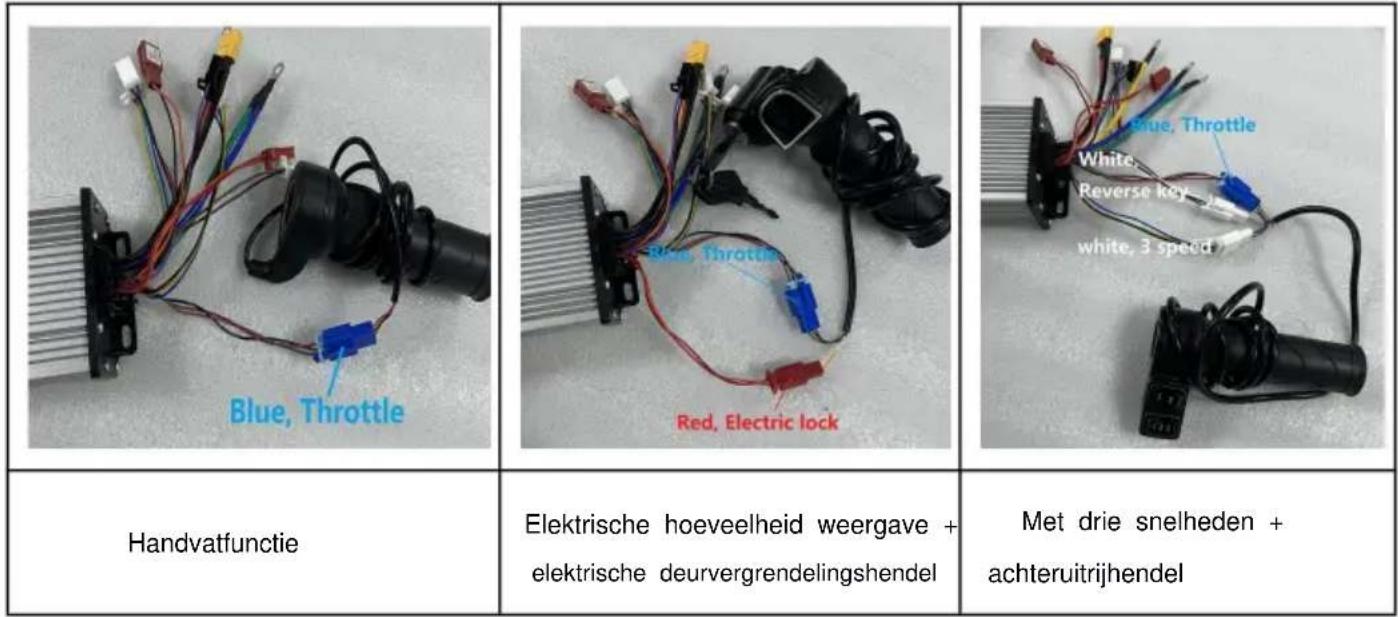

3.1 Handvat

Draai aan de hendellijn (draai aan het gas).

1. Rood: +4,3V
2. Zwart: Aardingsdraad
3. Grijs: Signaallijn

De bedrading van de handgreep is weergegeven in Figuur 5.

3.2 Drie-snelheidsschakelaar

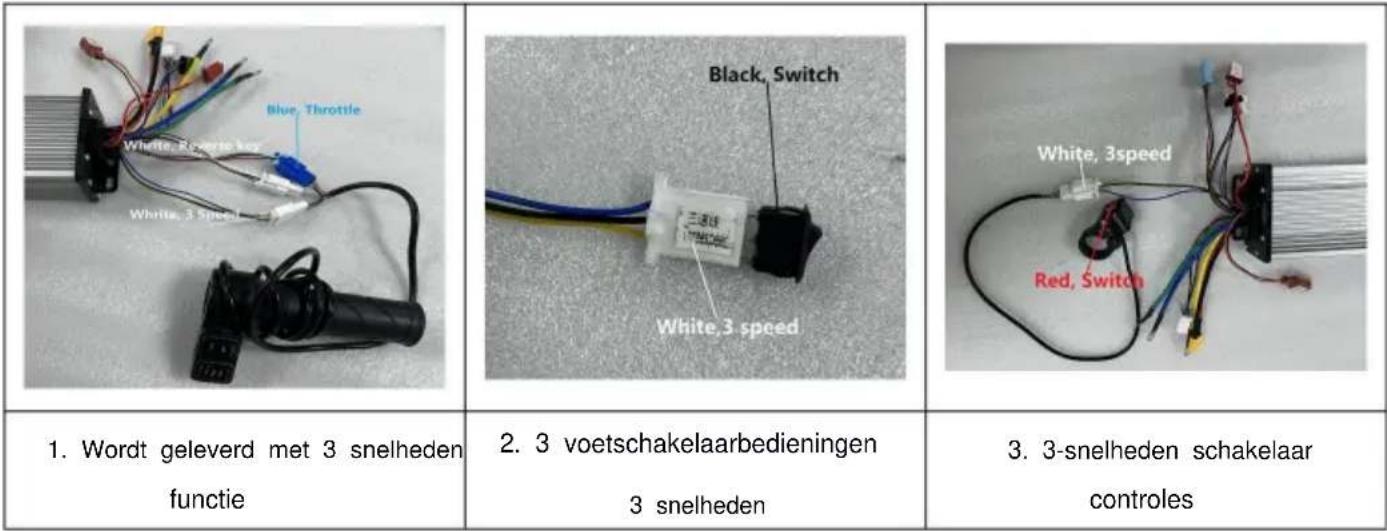

Drie-snelheidsschakelaar: standaardsnelheid 2, kortsluiting van de blauwe en zwarte lijnen is 3 snelheden, kortsluiting van de gele en zwarte lijnen is 1 snelheid. Er zijn verschillende manieren om de driestandenschakelaar aan te sluiten, zoals weergegeven in Afbeelding 6.

Figuur 6 3 Snelheidsbedrading

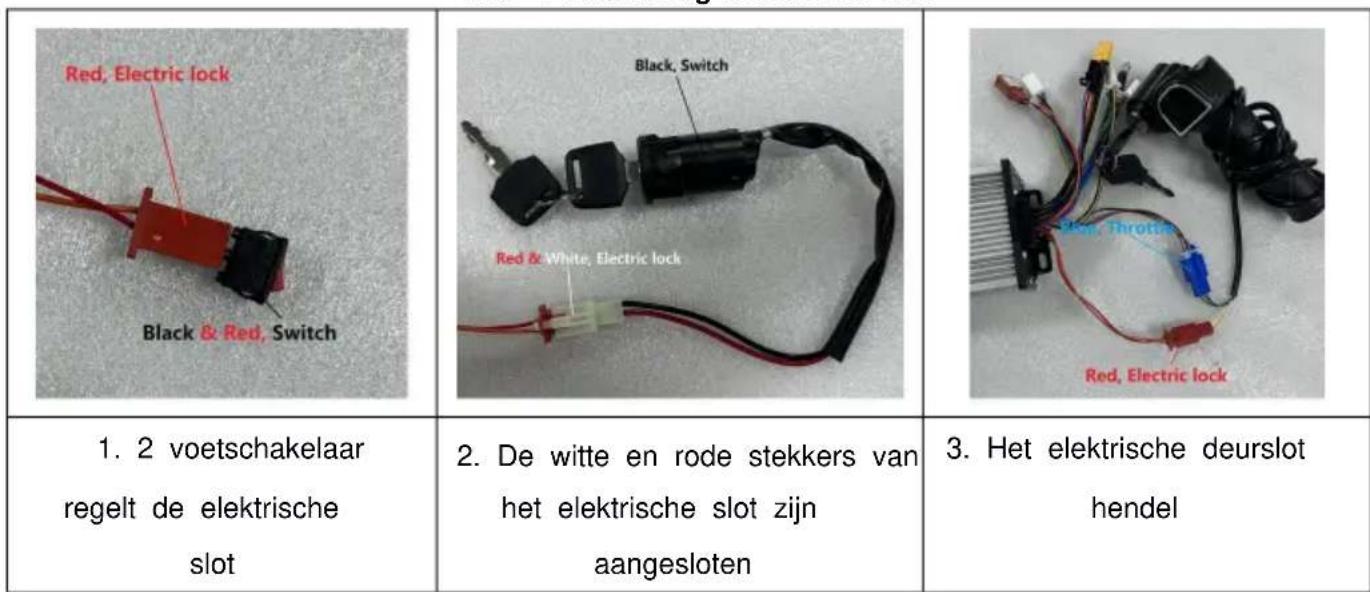

3.3 Elektrisch deurslot

Elektrisch deurslot: 1. Rood: P+ 2. Oranje: VCC. Het elektrische deurslot moet normaal open blijven, anders moeten de rode en oranje lijnen

worden aangesloten via een kortsluiting. De bedrading van het elektrische deurslot bestaat uit de volgende typen: de bedrading van het elektrische deurslot wordt weergegeven in Afbeelding 7.

Afb. 7 Bedrading elektrisch slot

4. Installatie van andere accessoires (zelf aanschaffen)

4.1 Omkeren

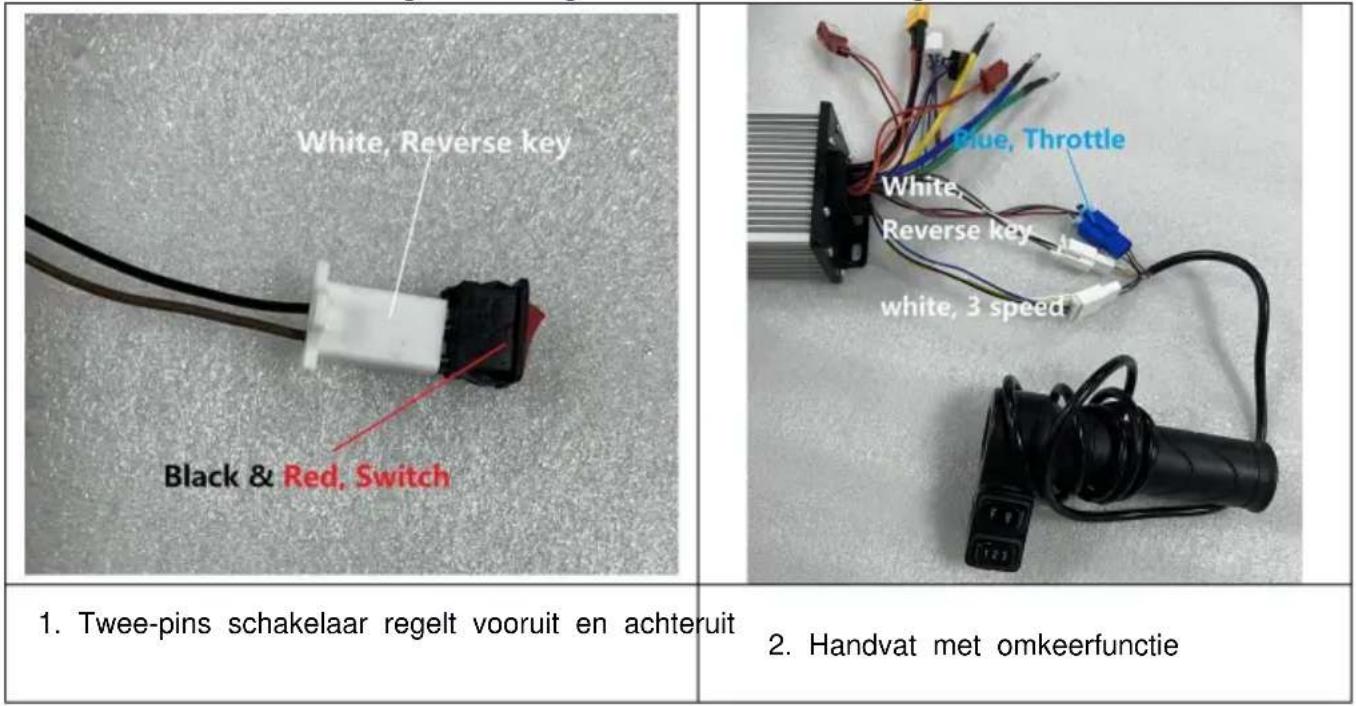

Reverse: Wissel bruin en zwart, de reverse snelheid is 100%. Er zijn de volgende typen reverse kabels. Afbeelding 8 toont de reverse kabels.

Figuur 8 Omgekeerde kabelverbinding

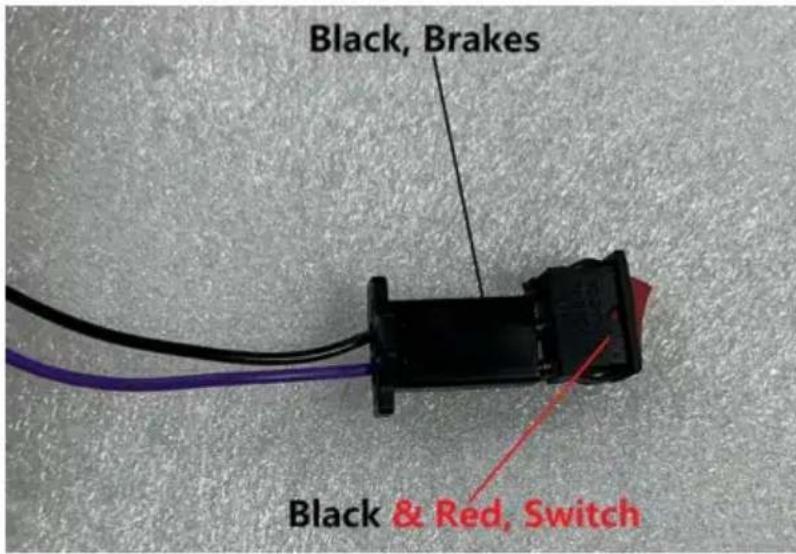

4.2 Remmen

Opmerking: Sluit de rem aan om de rem-uitschakelfunctie te realiseren. De rembedrading wordt weergegeven in Afbeelding 9.

Figuur 9 Rembedrading

4.3 Indicatorlampjes

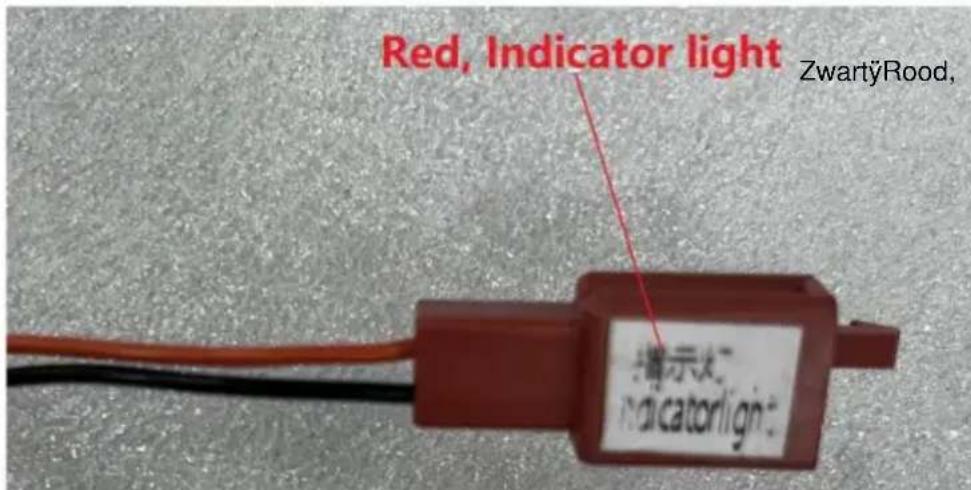

Indicatorlampje: Aangesloten op het batterijniveau-display, kan het worden gebruikt als een DC48V-spanningsuitgang om licht uit te zenden. De positieve en negatieve aansluitingen mogen niet worden omgedraaid. Oranje is 48V+ en zwart is 48V-. De bedrading van het indicatorlampje wordt weergegeven in Afbeelding 10.

Figuur 10 Bedrading van indicatorlampjes

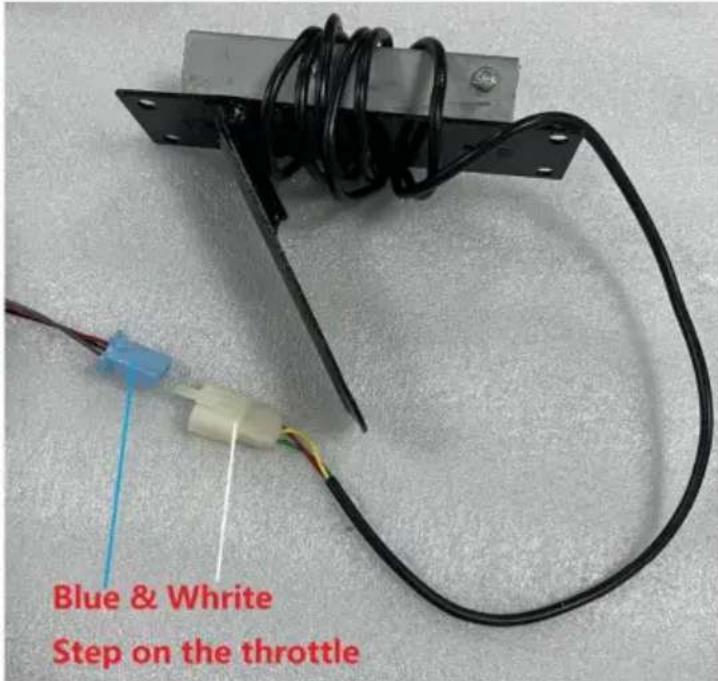

4.4 Pedaal/gaspedaal

Pedaal/gaspedaalkabel (draai-gas).

1. Rood: +4,3V
2. Zwart: Aardingsdraad
3. Grijs: Signaallijn De

bedrading van het pedaal/gaspedaal wordt weergegeven in Afbeelding 11.

Figuur 11 Gaskabel

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Fenomeen:

Het elektronische slot moet geopend worden. Wanneer het elektronische slot geopend is, wordt de gashendel gedraaid en de motor werkt niet.

Reden:

Batterij De batterij is te zwak en bereikt niet de vereiste bedrijfsspanning.

Oplossing:

1. Opladen; 2.

Selecteer een batterij met de bijbehorende bedrijfsspanning; 3. Controleer of elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zijn aangesloten, om te voorkomen dat er niet normaal wordt gewerkt vanwege een verkeerde aansluiting of slecht contact.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan

schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product

schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Fabrikant: Shanghai Xinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.
