MANUALE UTENTE JZ48V2000W Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

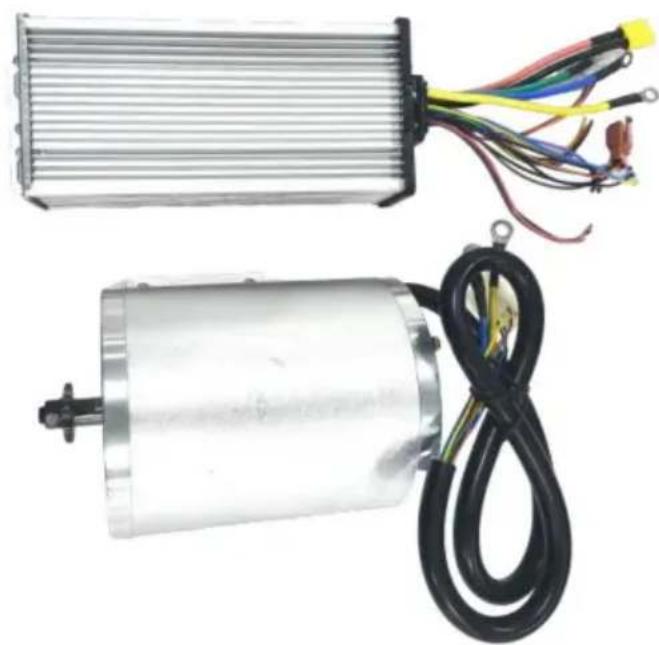

Motore DCenza spazzole

Modello: JZ48V2000W

"Risparmia la metà", "Metà prezzo" o qualsiasi另一e espresione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

MODELLO: JZ48V2000W

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

Precauzioni di sicurezza

1.1 Avverenza di sicurezza

Leggere attendamente prima dell'uso.

Prima di azionare il motore, assicurarsi di leggere tutte le avventenze di sicurezza e tutte le istruzioni.

La mancata osservanza delle avventenze e delle istruzioni cui po causare scosse elettriche, incendi o lesioni gravi.

In caso di problemi, ti preghiamo di contattare tempestamente il servizio clienti per risolverli: la tua soddisfazione è il nostro obiettivo.

1.2 Segnale di averporto per il funzionamento sicuro del motore

1.3 Fattore di rischio

1) Danni meccanici
2) Prendere una scossa elettrica
3) Collisione di estrusione
4) Impatto sull'oggetto
5) Altri infortuni

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di agli plug-in siano piegati e controllare visivamente che agli interfaccia sia coerente con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errorsi di scrittura e bruciare il controller.

2) Si consiglia di utilizzato batterie al piombo. Anche le batterie al litio possono funzionare

(si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit).

la capacitéa della batteria consigliatae e 12AH-20AH. La tensione della batteria deve essere

coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%

i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente

(il terminale positivo è collegato alla linea spessa del controller in rosso e il

il terminale negativo è collegato alla linea spessa del controller in nero). Ricarica

la batteria e il controller creano piccoli archi e scintille, il che è normale per

ricarica.

3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il

serratura elettrica della porta, oppure è possible accoriare i fili arancione e rosso con fili), quello

l'operazione è l'ultimo passaggio.

4) Gli accessori esterni a quello kit, che apparpengonoagli accessori acquistati da

tu, potrebbe non corrispondere al kit e delve essere utilizzato nel'abbinamento. Per favore

contattare per tempo il servizio clienti per abbinare i kit tra loro.

1.5 Precauzioni e suggerimenti

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

1) Prima di aprirre la scatola, controllare che il pacco sia integro, rotto e

se c'é acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal

motore.

2) Installare in un luogo asciutto e privo di polvere;
3) Installare in un luogo ben ventilato;
4) É installato in un luogo ampio e liscio per un facile funzionamento quotidiano e

manutenzione.

Grazie per lalettura, se riscontri ancora problemi operativi, contattaci

servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare

le Foto scattate alla targhetto del motore e del controller forniscono foto chiare e

Per ottenere video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller, è

necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.

Per offrirti una soluzione più comoda e veloce.

INFORMAZIONI TECNICHE

PARAMETRI DI PRESTAZIONE DI JZ48V2000W MOTORE

	Valore numeroParametro
Tensione nominale/V (CC)	48
Potenza massima/W	2000
Velocità nominale/giri/min	4300
Coppia nominale/Nm	4.8
Corrente nominale/A	35
Velocità a vuoto/giri/min	5600±10%
Efficienza del motore	y85%
Numero di pignoni	T8F-9T e T8F-11T
Filettatura della vite	M8 filetture sinistra *1,25*12mm(C'è colla per fili sul filo e lo smontaggiodeve essere riscaldato a 80y per 1-2 minuti0
Raccomandato rapporto di riduzione	9 denti/11 denti:64 denti
Peso del carico/kg	y150
Dimensioni/mm	134*y107*112
Peso/kg	4,61±5%
Ambito di applicazione	Piccoli veicoli elettrici, bicyclette elettriche, kart elettrici,monopattini elettrici...

PARAMETRI DI PRESTAZIONE DI ZWK4835 CONTROLLER

Parametro	Valore numero
Tensione nominale/V (CC)	48
Potenza massima/W	2000
Corrente nominale/A	35
Freno	Freno di basso livello
Sottotensione/V	39
Temperatura di esercizio/yy	-25~60
Dimensioni dell'involucro del controller/mm	212*87*49(errore±2mm)
	199*44*yy6(errore±2mm)Foro di montaggi
Peso/kg	0,63

ELENCO DELLE CONFIGURAZIONI

yDisplay di potenza + maniglia con eletrico serratura porta X1 SET

yInterruttore a tre velocita X1 PZ

Tabella 1 Tabella di configurazione del prodotto

Numero del prodotto	Configurazione del prodotto
ZI.WSDJTJ200013XYAV9	yyyy
Modello: ZLWSDJTJ2000G4RXBV9	yyyyy
ZI.WSDJTJ2000EQQF3V9	yyyyyy

Gli accessori specifici sono soggetti ai prodotti acquistati.

Se gli accessori non sono presenti nella'elenco, è necessario acquistarli tramite te stesso.

Figura 1 Dimensioni del motore e dimensioni di montaggio

Installare

1. Motore La

linea di fase A della linea principale del motore è blu, la linea di fase B è verde e la linea di fase C è gialla; Il polo positivo dell'alimentazione nella linea del segnale del sensore di posizione (Hall) è rosso e il polo negativo è nero; La linea del segnale del sensore di fase A è blu, la linea del segnale del sensore di身处 B è verde e la linea del segnale del sensore di身处 C è gialla. I colori su entrambi i lati della linea del motore sono gli stessi e il cablaggio del motore è molto nella Figura 2.

Figura 2 Cablaggio del motore

2. Titolare del trattamento

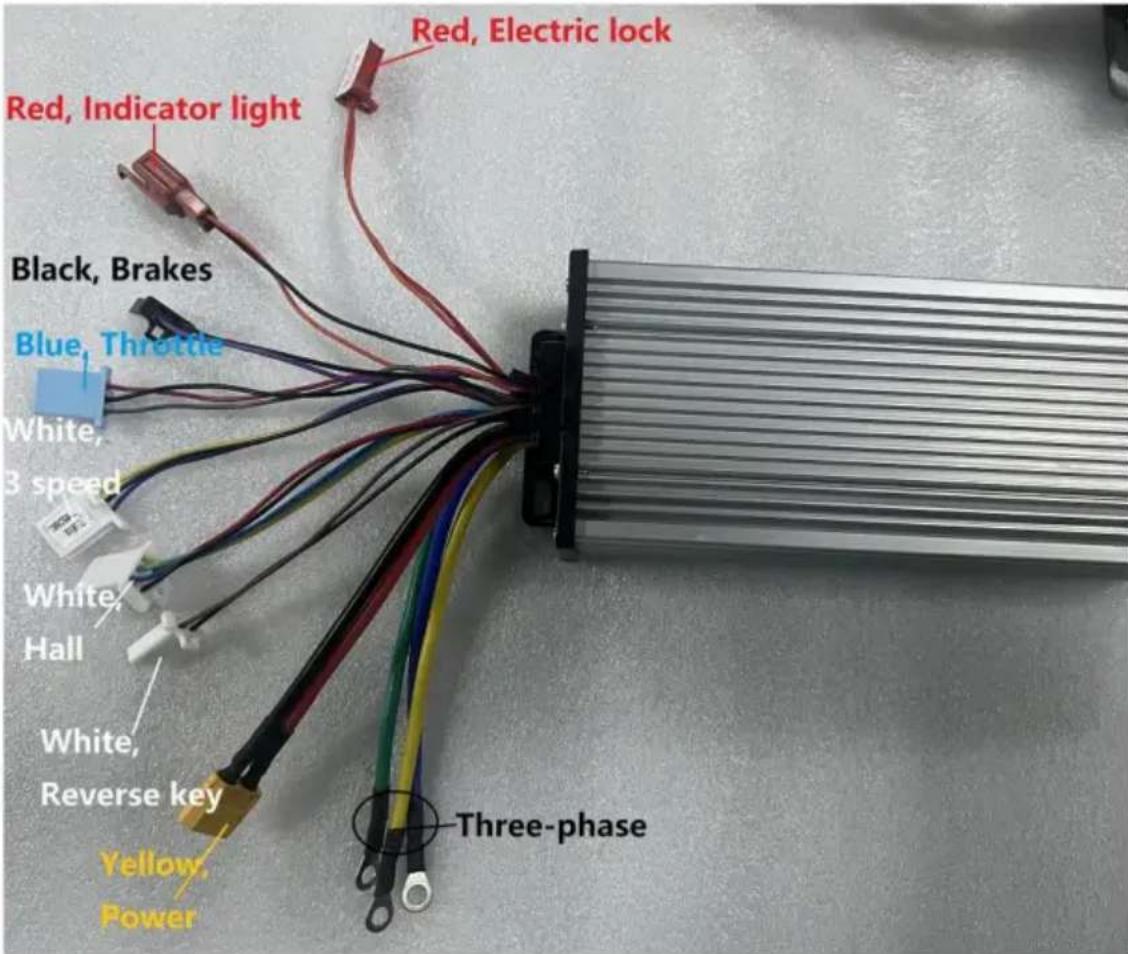

Esistono un tipo di controller. Le funzioni di agli plug-in sono illustrate nella Figura 3 qui sotto.

Figura 3 Controllore

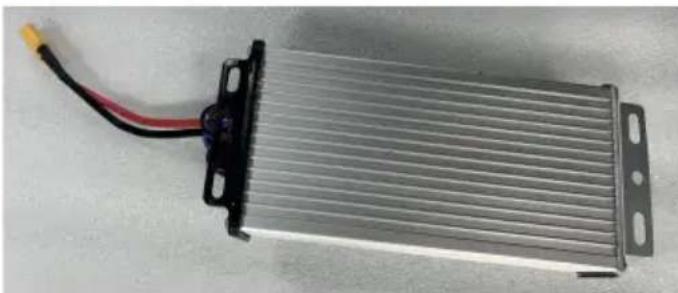

Tensione del controller: DC48-54V 1.

Rosso 48V_+

1. Nero 48V

I valori positivi e negativi non possono essere collegati in modo errato, altrimenti il controller si brucera. Ci sare una leggera scintilla quando si collega, che è un normale fenomeno di avvio.

La figura 4在哪 i collegamenti dei cavi del controller.

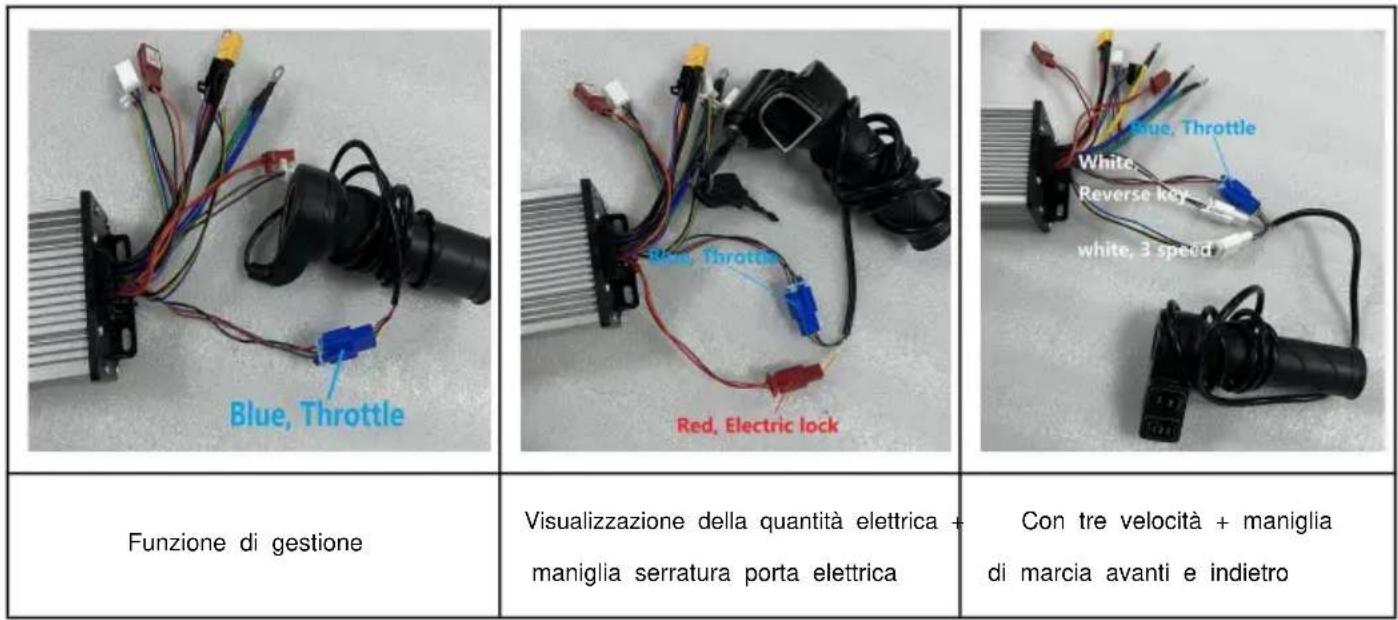

3. Allegato

3.1Maniglia

Girare la leva del gas (girare l'acceleratore).

1. Rosso: +4,3 V
2. Nero: filo di terra
3. Grigio: linea di segnale

Il cablaggio della maniglia è illustrato nella Figura 5.

3.2 Interruttore a tre velocità

Interruttore a tre velocità: velocità predefinita 2, il cortocircuito delle linee blu e nere è 3 velocità, il cortocircuito delle linee migliorare e nere è 1 velocità.

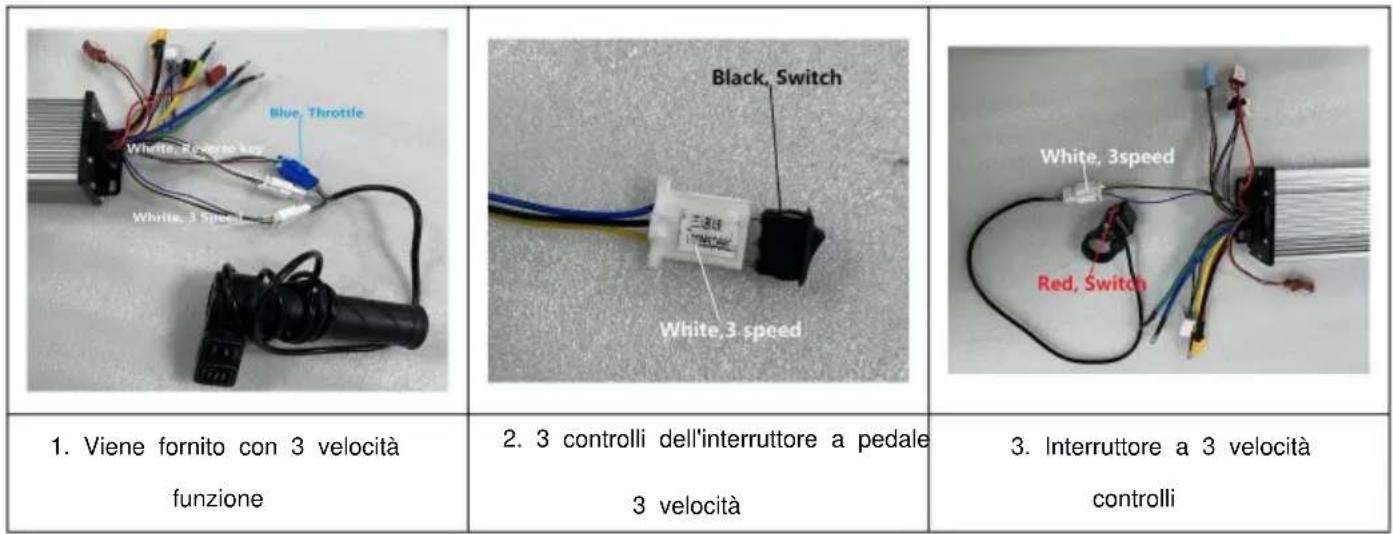

Esistono diversi modi per collegare l'interrutture a tre velocità, come migliorato nella Figura 6.

Fig.6 3 Cablaggio della velocità

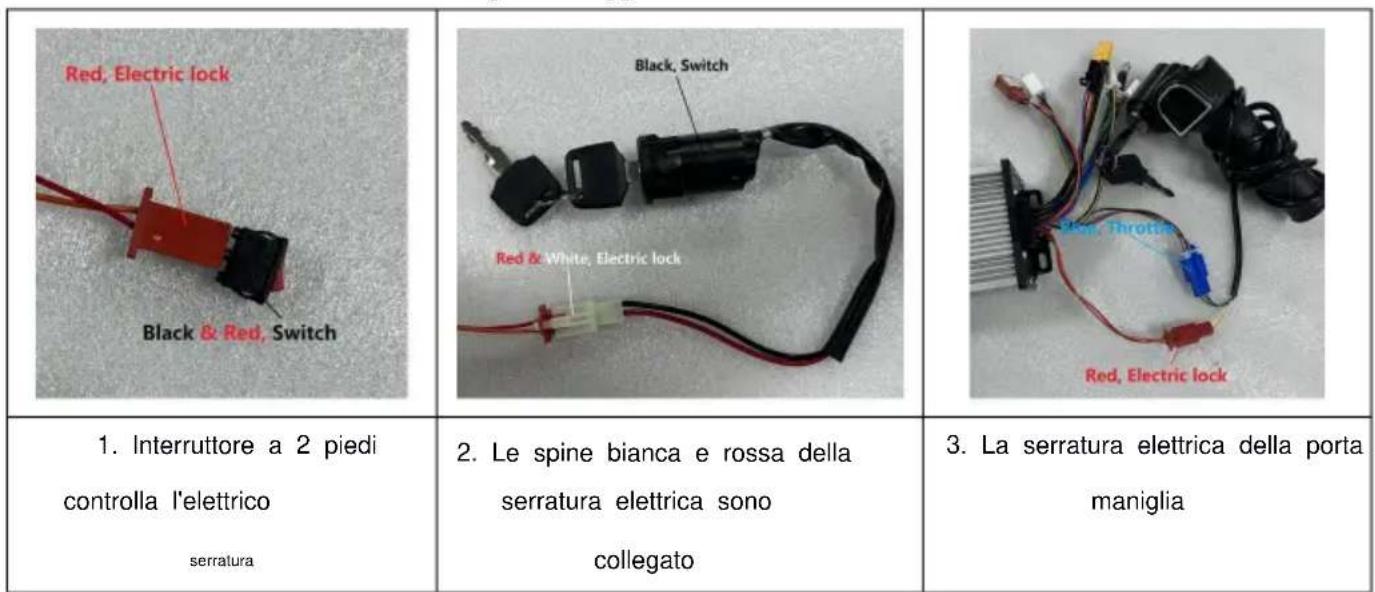

3.3 Serratura elettrica della porta

Serratura elettrica della porta: 1. Rosso: p+ 2. Arancione: VCC La serratura
elettrica della porta deve essere tenuta normalmente aperta, altrimenti le linee rossa e arancione

deve essere collegato tramite un cortocircuito. Il cabaggio della serratura elettrica della porta ha i seguenti tipi, il cabaggio della serratura elettrica della porta è molto nella Figura 7.

Fig.7 Cablaggio della serratura elettrica

4. Installazione di altri accessori (acquistabili autonomamente)

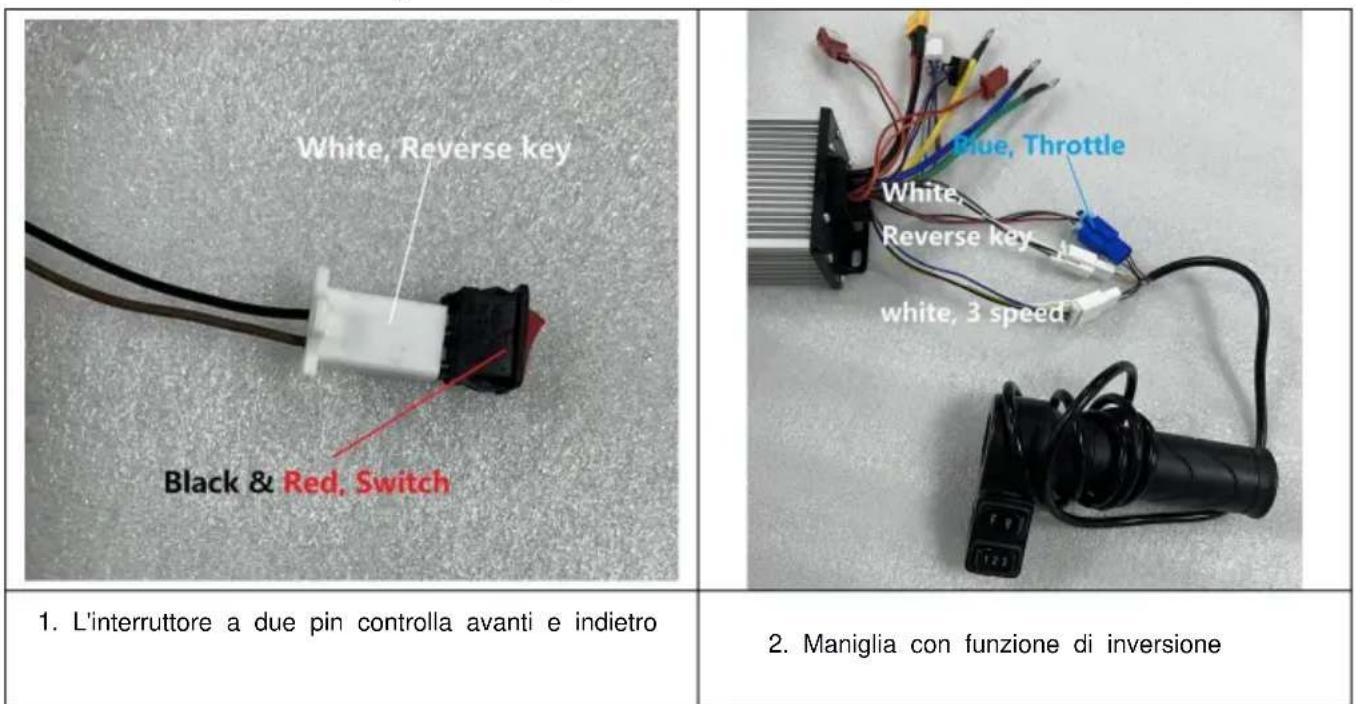

4.1 Invertire

Retromarcia: interruptore marrone e nero, la velocità di retromarcia è del 100%. Esistono i seguenti tipi di cavi di retromarcia. La figura 8在哪 i cavi di retromarcia.

Figura 8 Collegamento del cavo inverso

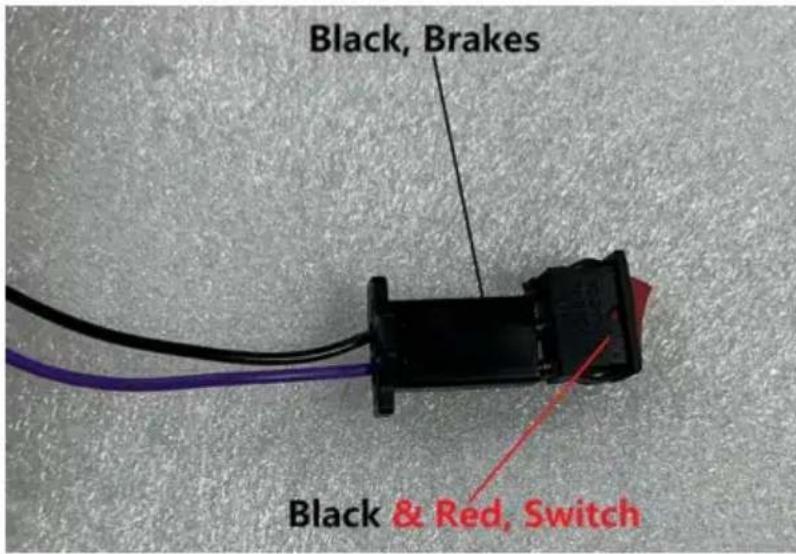

4.2 Freno

Freno: collegare il freno per realizzare la funzione di spegnimento del freno. Il cablaggio del freno è molto esato nella Figura 9.

Figura 9 Cablaggio del freno

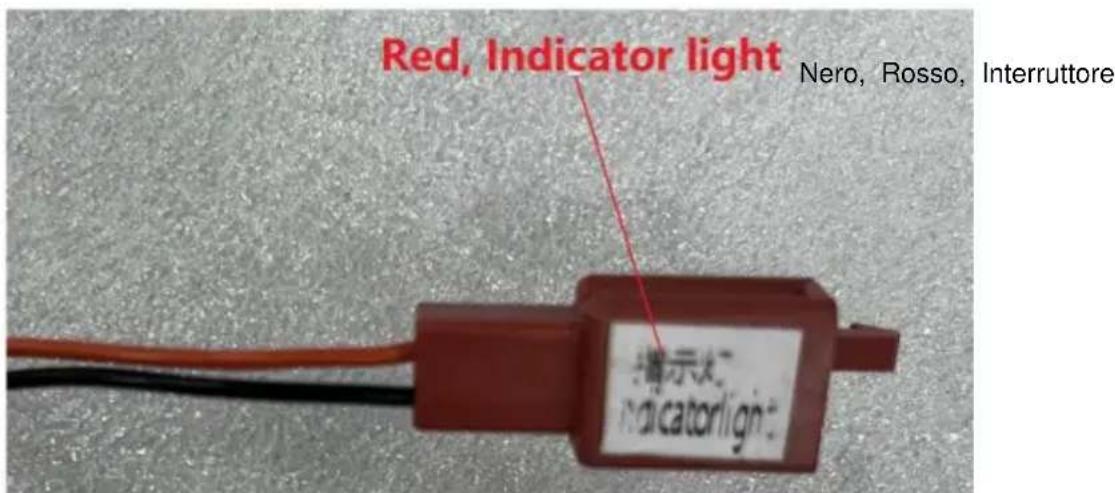

4.3 Spie luminose Spia

luminosa: collegata al display del livello della batteria, cui è sere uscita di tensione DC48V per DC48V per emettere luce. I terminali positivo e negativo non sono essere invertiti. L'arancione è 48V+ e il nero è 48V . Il cablaggio della spia luminosa è lostrato nella Figura 10.

Figura 10 Cablaggio delle spi luminose

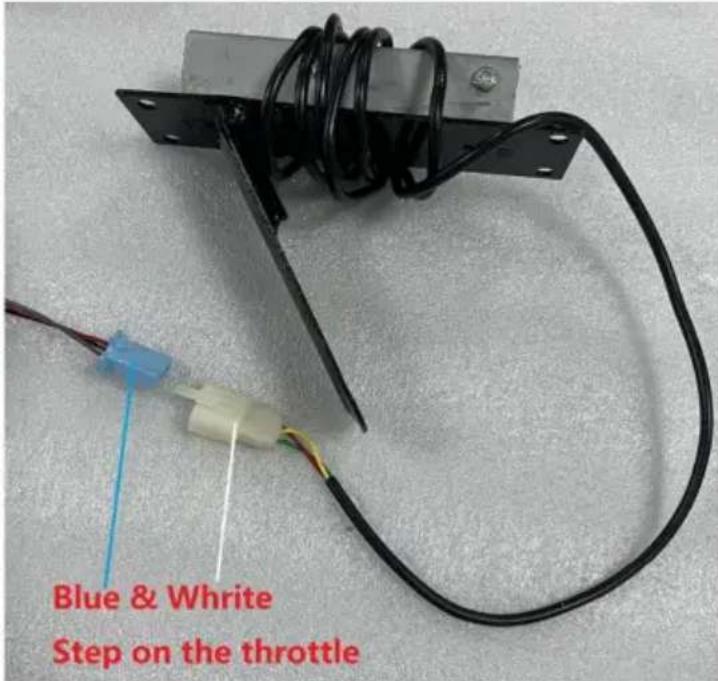

4.4 Pedale/acceleratore

Cavo pedale/acceleratore (acceleratore a torsione).

1. Rosso: +4,3 V
2. Nero: filo di terra
3. Grigio: Linea del

segnale Il cablaggio del pedale/acceleratore è molto nella Figura 11.

Fig.11 Passo sul cablaggio dell'acceleratore

PROBLEMI COMUNI E RIMEDI

Fenomeno:

La serratura elettronica deve essere aperta. Quando la serratura elettronica viene aperta, la l'acceleratore è girato e il motore non funziona

Motivo:

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

Soluzione:

1. Carica; 2.

Selezionare una batteria con la tensione di esercizio corrispondente; 3.

Controllare che agli spina sia collegata correttamente e che i terminali collegati siano collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a un contatto scadente.

Questo prodotto è soggetti alle disposizioni della Direttiva europea 2012/19/

UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede una raccolta differenziata dei rifiuti nel

Unione Europea. Ci si applica al prodotto e a tutti gli accessori contrassegnati con questo significato. I

prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati alla parte responsablee della conformità potrebbero invalidate il diritto dell'utente a utilizzato l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetti alle segunti due condizioni: 1) Questo

prodotto può causare interferenze dannose.

2) Questo prodotto delve accettare qualiasi interferenza ricevuta, comprese quale che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati alla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzato il prodotto.

Note: quello prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizes e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installmente. Sequesto prodotto causa

interferenze dannose alla ricezione radiofonica o teilevisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare oriposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitatore è collegato.
- Per assistenza, consultare il rivenditore o un technique radio/TV esperto.
