Type de produit	Poêle de sauna électrique
Modèle	SCA-80W
Marque	VEVOR
Puissance nominale	8 kW
Tension d'alimentation	400 V 3N ~ 50/60 Hz
Plage de température	35-110 °C
Volume de sauna recommandé	8-12 m³ (282-424 ft³)
Hauteur minimale de la cabine	190 cm
Distance minimale au mur	13 cm de chaque côté et arrière
Distance minimale au plafond	110 cm
Distance minimale au sol	18 cm
Section de câble recommandée	2,5 mm²
Capacité de pierres	10-15 kg
Quantité d'eau recommandée par versement	50-100 ml
Durée maximale d'utilisation continue	4 heures (mode normal)
Fonctions du panneau de commande	Réglage de l'heure, température, démarrage différé, arrêt automatique
Protection	Thermostat de surchauffe avec réinitialisation manuelle
Type de montage	Mural
Poids approximatif	15 kg
Garantie	Assistance technique et certificat de garantie électronique

FOIRE AUX QUESTIONS - SCA-80W Vevor

Quelle est la puissance du poêle de sauna Vevor SCA-80W ?

Le SCA-80W a une puissance de 8 kW et fonctionne sous 400 V triphasé.

Quel volume de cabine de sauna convient pour ce modèle ?

Il est adapté pour un volume de 8 à 12 m³ (environ 282 à 424 pieds cubes).

Comment installer le capteur de température ?

Fixez l'unité de capteur sur le mur au-dessus du poêle, à l'intérieur du sauna, en respectant les distances minimales indiquées dans le schéma. Connectez le fil au panneau de commande à l'extérieur.

Quelle quantité d'eau puis-je verser sur les pierres ?

Versez au maximum 100 ml d'eau potable ordinaire par fois. N'utilisez pas d'eau traitée chimiquement.

Que faire si le poêle ne chauffe pas ?

Vérifiez d'abord le thermostat de surchauffe : appuyez sur le bouton de réinitialisation situé à l'intérieur de l'unité du capteur. Si le problème persiste, vérifiez les connexions des fils du capteur.

Comment régler la température ?

Appuyez sur P pour entrer dans le réglage, puis utilisez ▼ pour ajuster la température (plage 35-110 °C). La valeur clignote puis se fige après 3 secondes.

Puis programmer une mise en marche automatique ?

Oui, utilisez la fonction Préparer à placer pour régler l'heure de démarrage différé (max 24h). Appuyez sur H et M pour régler l'heure, puis sur P pour confirmer.

Quels types de pierres utiliser ?

Utilisez des pierres de sauna de haute qualité, résistantes à la chaleur. Rincez-les avant usage et placez les plus grosses en bas pour une bonne circulation de l'air.

Quelles sont les distances de sécurité minimales ?

Le poêle doit être à au moins 13 cm des murs latéraux et arrière, 110 cm du plafond, 18 cm du sol, et à 190 cm de hauteur minimale de cabine. Gardez une distance de 30 cm du poêle pendant le fonctionnement.

Que faire si l'écran du panneau ne s'allume pas ?

Vérifiez les connexions du câble entre le panneau d'affichage et le panneau d'alimentation. Serrez les connexions si nécessaire.

MODE D'EMPLOI SCA-80W Vevor

Verser de l'eau sur les pierres du sauna :

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

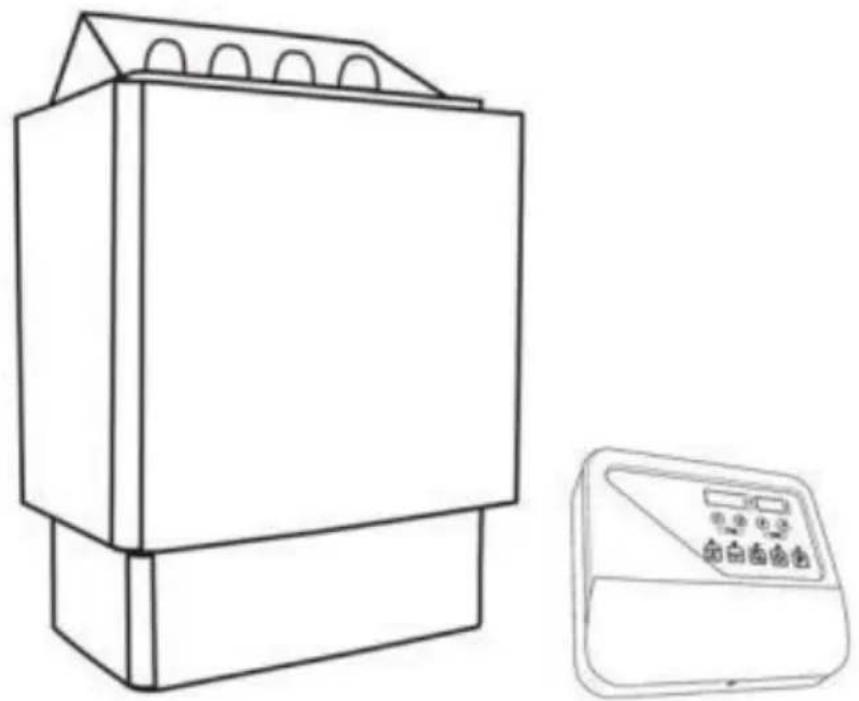

POÊLE DE SAUNA

MODÈLE : SCA-60W/SCA-80W

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous représente uniquement une estimation des économies que vous pourriez réaliser en achetant certains outils avec nous par rapport aux grandes marques, et ne signifie pas nécessairement que toutes les catégories d'outils que nous proposons sont couvertes. Veuillez vérifier soigneusement lorsque vous passez une commande chez nous si vous réalisez réellement des économies de moitié par rapport aux plus grandes marques.

Modèle : SCA-60W/SCA-80W

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

CONSIGNES DE SÉCURITÉ

1. Risque de choc électrique ---- Pour éviter tout risque de choc électrique, toutes les installations et tous les services pertinents doivent être effectués par du personnel qualifié.
2. La durée du sauna doit être inférieure à une demi-heure. Un bain long peut provoquer une accélération du rythme cardiaque, des douleurs cardiaques, une sensation de faiblesse ou des vertiges. L'utilisateur doit immédiatement arrêter le sauna dès l'apparition des symptômes ci-dessous.
3. Le sauna peut provoquer des tensions. Par conséquent, les personnes présentant l'un des symptômes ci-dessous doivent se soumettre à un examen médical :

A. Être enceinte.

B. Avoir une maladie cardiaque.

C. Avoir une pression artérielle élevée.

D. Avoir une maladie du système circulatoire.

E. Après avoir bu.

F. Après avoir pris des médicaments.

G. Diabète.

H. Je ne me sens pas bien.

1. Les enfants doivent être sous la compagnie d'un adulte pendant le sauna.
2. Risque de brûlure : Ne touchez pas et ne déplacez pas le poêle de chauffage. Restez à au moins 30 cm du poêle chaud.
3. Utilisez uniquement de l'eau potable ordinaire ; cela peut endommager les éléments chauffants lorsque de l'eau contenant d'autres matériaux est versée dans le compartiment à pierres, ce qui est au-delà de notre garantie. N'utilisez jamais d'eau traitée chimiquement (comme l'eau du spa ou d'épices) sur le chauffe-eau.

Il est conseillé de ne pas verser plus de 100 ml d'eau à chaque fois pour le chauffage des pierres du sauna.

1. Des odeurs peuvent apparaître lors du premier bain de sauna car antirouille pour

Description du symbole

Symbole	Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'ut doit lire leLisez attentivement le manuel d'instructions.
	Courant alternatif
	Ce symbole, placé avant un commentaire de sécurité, ir type de précaution, d'avertissement ou de danger. Igno avertissementpeut entraîner un accident. Pour réduire les risques blessures, d'incendie ou électrocution, veuillez toujours suivre les recommandatic montré ci-dessous.
	Danger!Risque de blessure corporelle ou de dommages environnementaux ! Risque de choc électrique ! Risqu blessure corporelle par choc électrique !
	Ce produit est soumis aux dispositions de la direct européenne2012/19/CE. Le symbole représentant une poubelle bar à travers indique que le produit nécessite un tri séle déchetscollecte dans l'Union européenne. Ceci s'applique au p et tous les accessoires marqués de ce symbole. Pro marquésen tant que tel ne peut pas être jeté avec les déchet normaux, mais doivent être apportés à un point de collecte pour le
	des appareils électriques et appareils électroniques.

LISTE DES PARAMÈTRES

Modèle	SCA-60W	SCA-80W	SCA-90W
Tension	400 V 3 N50/60 Hz	400 V 3 N50/60 Hz	400 V 3 N50/60 Hz
Pouvoir	6 kW	8 kW	9 kW
Plage de température	35-110°C	35-110°C	35-110°C
Espace applicable	176,5 à 317,8 pi3	282,5 à 423,7 pi3	317,8 à 459 p

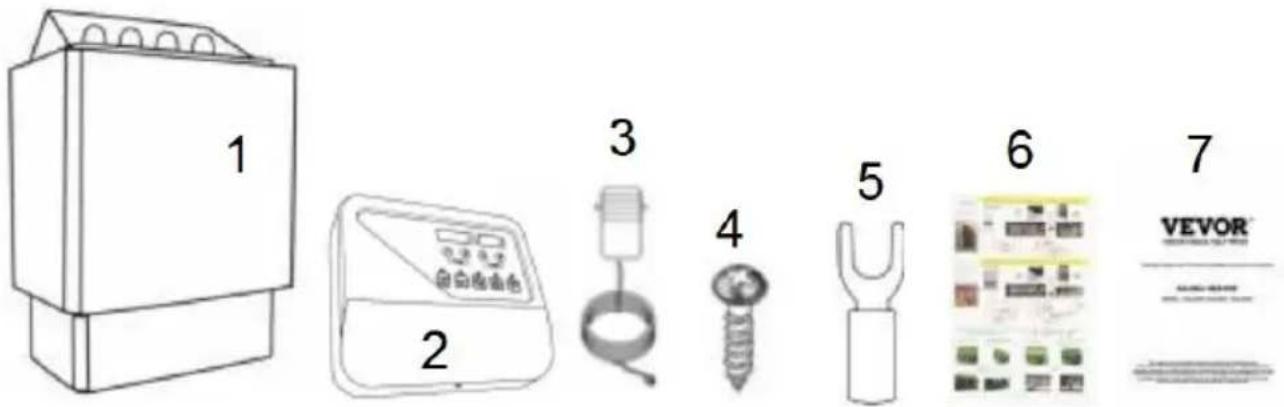

LISTE DES PIÈCES

ARTICLE	DESCRIPTION	Qté
1	Poêle à sauna	1
2	Panneau de commande du sauna	1
3	Unité de capteur de température	1
4	Vis de support M4* 12 mm (pour panneau de com sauna)	3
	Vis de support M4* 12 mm (pour capteur de température)	2
	Vis de support M6*40mm (pour poêle de sauna)	2
	Vis de support M6* 16 mm (pour poêle de sauna)	2
5	Borne à fourche (10 pièces pour le panneau de 5000 pieces pour le poêle de sauna)	15
6	Affiche d'instructions sur le câblage et le placeme pierres de sauna	1
7	Manuel du produit	1

INSTRUCTIONS D'INSTALLATION

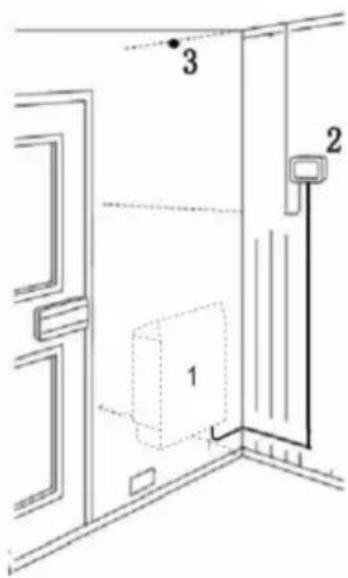

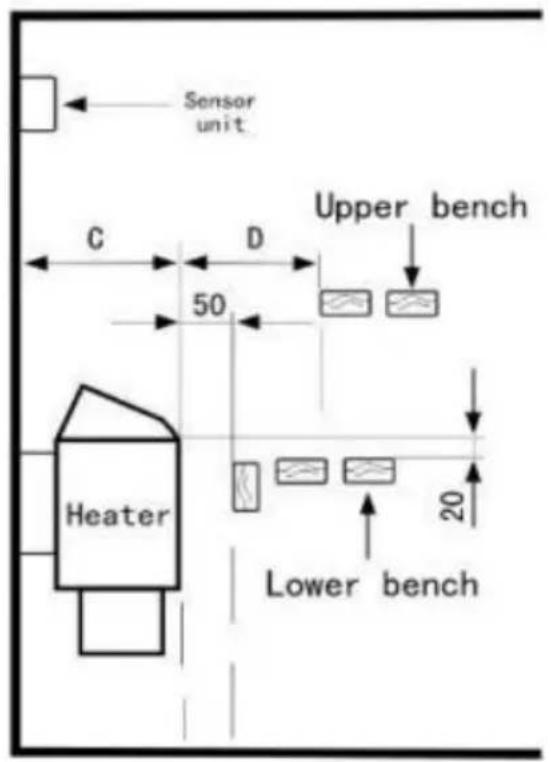

Schéma d'installation du capteur de température et du poêle de sauna

Le capteur de température et le poêle de sauna doivent être installés conformément aux schémas suivants. (Voir Fig. 3 et Fig. 4)

Un câble résistant à la chaleur de 3 mètres est fourni avec le panneau de commande, qui peut être prolongé jusqu'à l'extérieur du sauna par des câbles à courant faible normaux.

Le non-respect de ces consignes peut entraîner une température trop élevée et un risque d'incendie (Unité : mm).

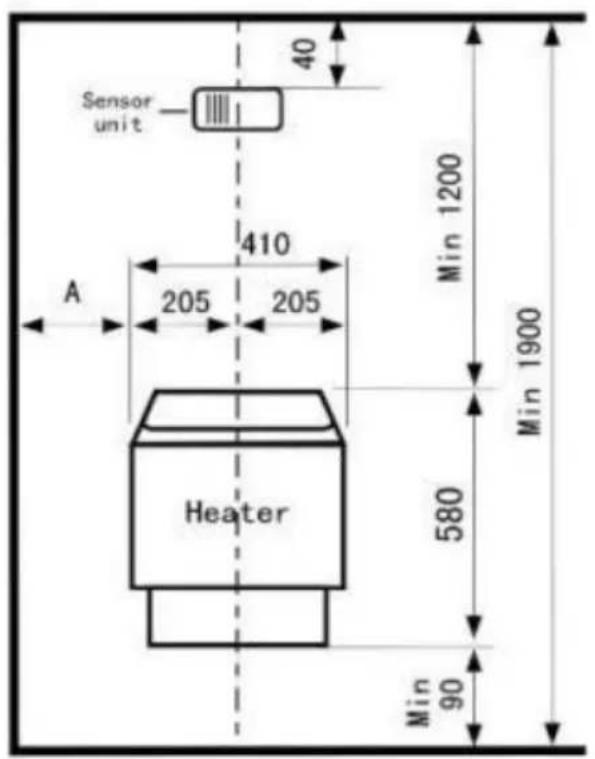

Modèle			SCA-30 W	SCA 45 W	SCA-6 0W	SCA 8 0W	SCA 9 0W
Pouvoir	KW		3.0	4,5	6	8.0	9.0
Sauna	Volume ( m3 )	Min	2	3	5	8	9
		Max	4	6	9	12	13
	Hauteur min. (cm)		190	190	190	190	190
Distance minimale entre le radiateur et	côté & mur arrière min . (cr		5	8	10	13	13
	Si 500 mm au-dessus du garde-corps au sol min. (cm)		5	8	15	20	20
	Plafond min. (cm)		110	110	110	110	110
	Sol Min.(cm)		18	18	18	18	18
Câbles à	400 V (mm2)		1,5	1,5	1,5	2,5	2,5

Remarque : 1. Les vis supérieures doivent être serrées fermement, la distance minimale entre la tête de vis et le mur est de 3 mm.

la distance entre la tête de vis et le mur est de 3 mm.

Remarque : 2. Le mur derrière le radiateur ne doit pas être recouvert de matériaux comme l'amiante-ciment, les panneaux d'amiante, etc., car ce type de revêtement pourrait provoquer une température élevée et un risque de brûlure.

Remarque : 3. Il faut utiliser des matériaux qualifiés pour les murs et le plafond.

Modèle	Pouvoir ( kW )	Volume de la salle sauna ( m3 )		Suggestion de temps chauffage
		Min	Max	(28-70 °C)
SCA-60W	6	5	9	30 à 50 minutes
SCA-80W	8	8	12	30 à 50 minutes
SCA-90W	9	9	13	30 à 50 minutes
Le temps de chauffage suggéré ci-dessus doit être respecté, compris mais pas limité à ceux-ci :1. Thermomètre d'ambiance installé en face du poêle du sauna, plafond .2. La salle de sauna est installée à l'intérieur avec une isolation de prévention de la diffusion .3. Le bouton de température est réglé sur Max .

Fixez l'unité de capteur avec des vis au mur directement au-dessus du poêle de sauna à l'intérieur du sauna. Consultez le schéma pour connaître la distance minimale (voir fig. 3).

1. Fixez l'unité de capteur avec des vis au mur directement au-dessus du poêle à l'intérieur du sauna. Consultez le schéma pour connaître la distance minimale (voir fig. 3).

(Article 1 : Poêle de sauna à l'intérieur de la cabine de sauna, Arl Commande du sauna panneau à l'extérieur du sauna, élément 3 : Ur capteur de température à l'intérieur du sauna)

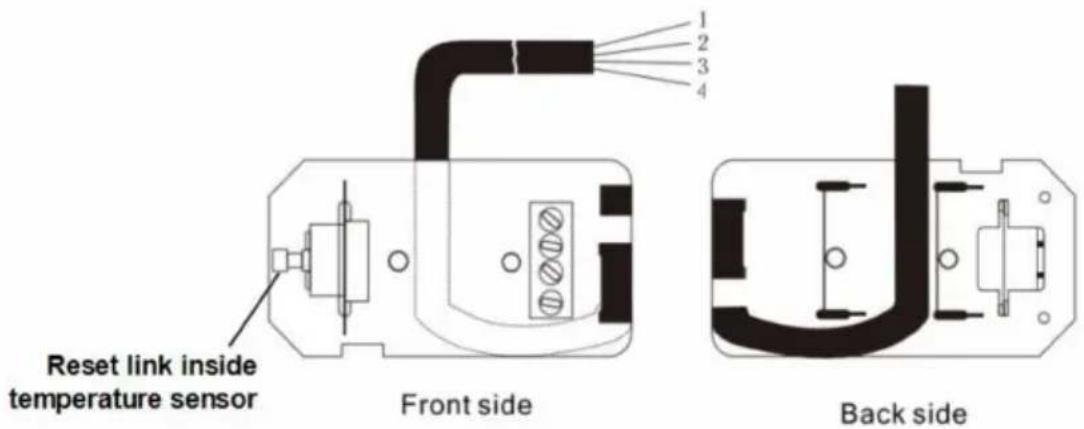

Un dispositif de sécurité est équipé d'un régulateur de surchauffe qui empêche la

chauffage, en cas de panne, comme un problème de mauvais lieu d'installation du capteur de température, ou problème du thermosta. Lorsque la température du capteur dans la cabine de sauna atteint 1 température, le lien de réinitialisation à l'intérieur de l'unité de capteur coupe automatiquement la

puissance électrique.

Lorsque vous résolvez le problème de surchauffe, l'utilisateur doit appu sur le bouton de réinitialisation

lier manuellement

Fig2

GARDE-CORPS

Veuillez respecter les distances minimales requises dans la figure 6 s garde-corps est souhaité pour le chauffage.

Le panneau de commande est résistant aux éclaboussures et doit être installé à l'extérieur du sauna

pièce, un endroit sec à proximité du sauna sera suggéré.

Le capteur de température doit être installé sur le mur à l'intérieur d'chambre.

Veuillez respecter la distance de sécurité minimale du poêle de sauna

pendant

installation (voir fig. 3), qui est incluse dans le schéma d'installation. non-respect

suivre ces instructions peut provoquer une brûlure sur le mur en bois

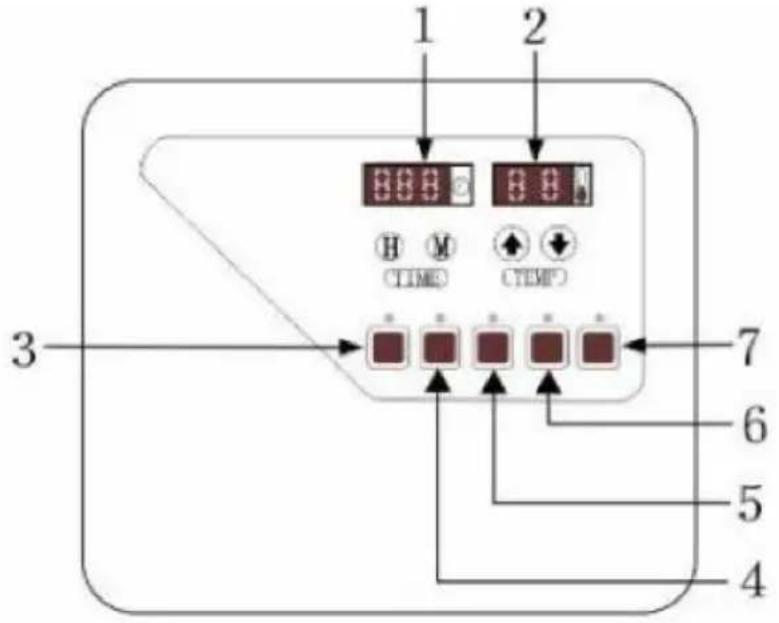

Panneau de commande

Fig. 1

ARTICLE	DESCRIPTION
1	Horaire
2	Tableau des températures
3	Préparez-vous à placer
4	Temps de contrôle
5	Sortie d'ozone (en option)
6	Le pouvoir de la lumière ambiante
7	Puissance du chauffage

1. Régler l'heure actuelle :

Appuyez sur « H » pour régler l'heure jusqu'à ce que le chiffre soit correct, puis appuyez sur « M » pour

ajuster les minutes.

2. Régler la température :

Appuyez sur « P » pour régler la température, puis appuyez sur « ▼ » pour contrôler la température jusqu'à ce que le chiffre se stabilise après environ 3 secondes (plage de réglage 35-110°C/95-230°F, la température par défaut est 60°C/140°F).

3. Mode de travail :

3.1 Mode de fonctionnement normal

Appuyez sur « P » pour démarrer directement le poêle du sauna, sa durée de fonctionnement peut aller jusqu'à 4 heures.

3.2 Mode de fonctionnement prédéfini

A. Réglage du démarrage automatique (max. 24 heures) : Appuyez sur « Préparer à placer » pour régler l'heure, puis appuyez sur « H » et « M » pour régler l'heure avant d'appuyer sur « P » pour terminer.

B. Réglage d'arrêt automatique (min 10 minutes, max 4 heures) : Appuyez sur « Contrôler l'heure » pour régler l'heure, puis appuyez sur « H » et « M » pour régler l'heure, avant que le tableau des horaires ne se termine, clignote.

Remarque :

Étape 1 : Les sections 3.1 et 3.2.A doivent être utilisées lorsque le poêle de sauna n'est pas en marche ;

Étape 2 : Les sections 3.2.B doivent être utilisées pendant le fonctionnement du poêle de sauna.

ROCHERS DE SAUNA

Il est recommandé de rincer toutes les pierres du sauna pour éliminer toute trace de taches ou de poussière. Les plus grosses doivent être placées en bas. Ne chargez pas les pierres trop serrées pour ne pas bloquer la circulation de l'air autour du poêle du sauna.

taches ou de poussière. Les plus gros doivent être placés en bas. Ne chargez pas les pierres trop serrées pour bloquer la circulation de l'air dans le poêle du sauna.

Il faut en charger de nouveaux lorsque les pierres se cassent ou s'épuisent.

Chargez suffisamment de pierres de sauna (10 à 15 kg) dans le poêle de sauna après avoir terminé

l'installation du poêle de sauna et du contrôleur.

Les pierres du sauna doivent être de la meilleure qualité car la température à l'intérieur du sauna

Les pierres du sauna doivent être de la meilleure qualité car la température à l'intérieur du sauna

Le chauffage est extrêmement élevé. Les roches de qualité inférieure ne supportent pas la chaleur et

ils peuvent être facilement cassés ou s'effriter en raison des énormes changements de chaleur,

- 10 - qui peuvent endommager les éléments chauffants. Ou ces pierres peuvent contrecarrer

circulation de la chaleur car ils s'oxydent facilement, puis le poêle peut être endommagé pendant que la pierre est chauffée ou versée d'eau pour la fabriquer

vapeurs.

Il est temps de verser de l'eau sur la pierre du sauna :

Le moment est venu de jeter de l'eau sur les pierres du sauna lorsque les pierres

sont suffisamment chaudes pour une vaporisation complète de l'eau, environ 1 heure après

avoir allumé le poêle du sauna avec des pierres de sauna.

Commencez petit – Versez seulement une petite quantité d'eau, environ une demi-tasse (environ

50 à 80 ml) — sur les rochers au-dessus de votre radiateur électrique. Ajustez en conséquence - Augmentez ou diminuez progressivement la quantité versée

en fonction de votre niveau de confort.

Évitez d'en faire trop - Si vous remarquez que de l'eau s'écoule du chauffage, cela signifie que vous avez versé trop d'eau ou que les pierres ne sont pas assez chaudes, ce qui risque d'endommager l'appareil ou de créer un danger pour la sécurité.

VENTILATION

Pour avoir un bain de sauna apaisant, il faut un bon mélange d'eau et d'air froid à l'intérieur du sauna. Une autre raison de la ventilation est d'aspirer l'air autour du poêle du sauna et de déplacer la chaleur vers la partie la plus éloignée

de la salle de sauna.

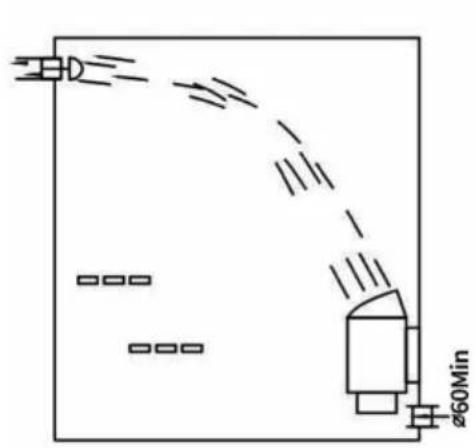

L'évent d'admission d'un diamètre supérieur à 6 cm doit être installé directement

sous le poêle du sauna. (Voir fig. 5)

L'évent de sortie doit être installé en diagonale par rapport à l'entrée, il est suggéré de le placer sous la plate-forme à l'intérieur de la salle de sauna dans la mesure du possible

possible depuis l'évent d'entrée. Le diamètre de l'évent de sortie doit être deux fois plus grand

aussi grand que l'entrée, il peut être installé loin du sol et sous le banc supérieur.

GARANTIE

Les situations suivantes ne sont pas garanties :

1) Installation ou démontage de la structure intérieure par un non-professionnel ;

2) Plage de fluctuation de la tension d'alimentation > ± 10 % ;

2) Plage de fluctuation de la tension d'alimentation > ± 10 % ;

3) Des roches non qualifiées sur le fonctionnement du poêle de saur

4) Installation sans suivre les instructions de dimension à l'intérieur du manuel.

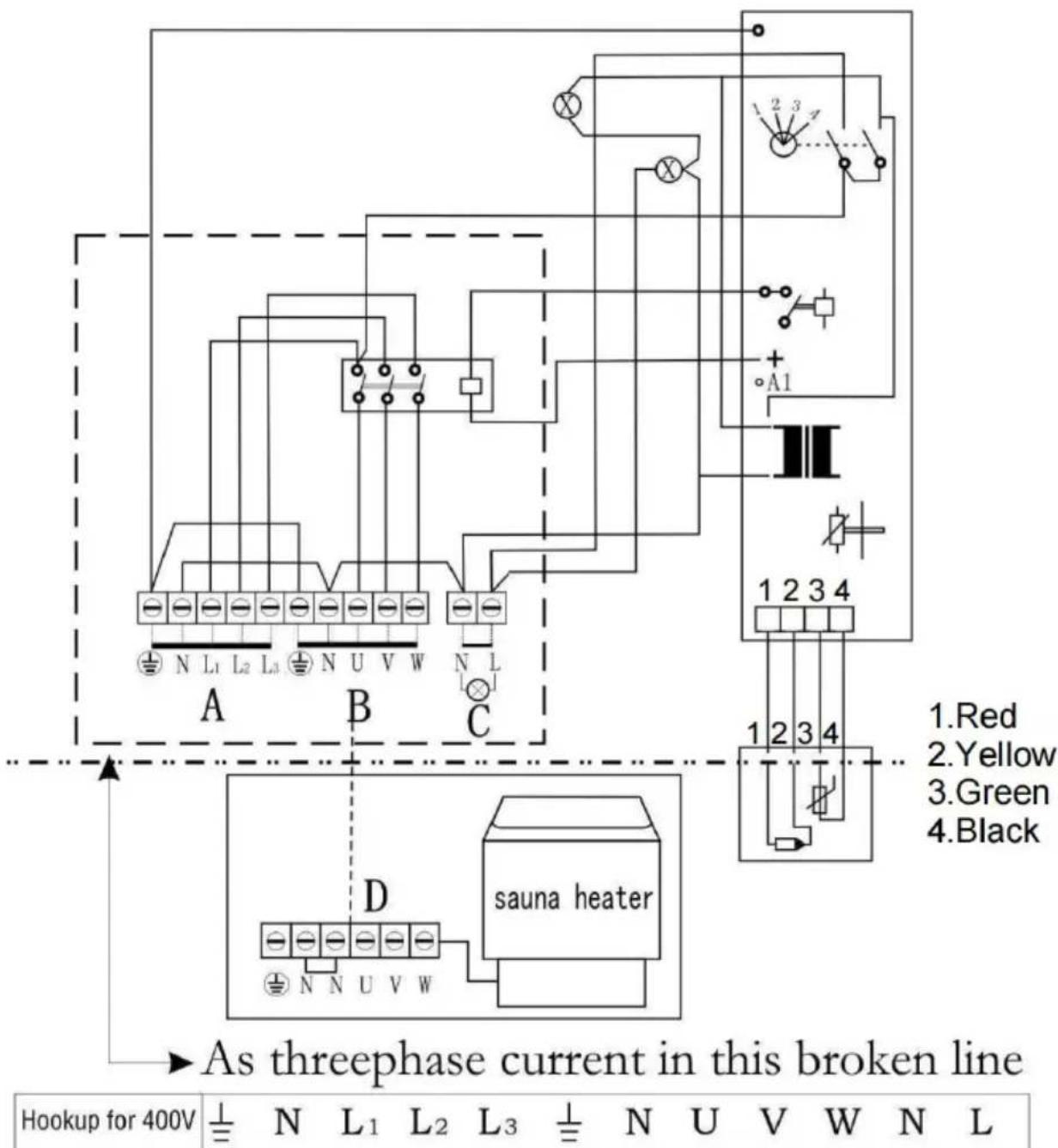

SCHÉMA CI-JOINT

Symptôme	Cause possible	Remède
« E1 » s'affichait le panneau d'affichage	Capteurs de température mesure circuit cassé.	Vérifiez les fils du capteur température et leur connexi (voir Fig2 et Fig7) pourdéfauts.
Pas de chaleur	Protecteurs de surchauffe circuit d mesure cassé.	Appuyez sur la surchauffe de réinitialisation du protect à l'intérieur de la températ unité de capteur. (voir Fig
Pas de lumière s l'écran panneau	Fil de connexion en le panneau d'affichage et panneau d'alimentation avec défauts.	Vérifiez le fil connexions desserrer.

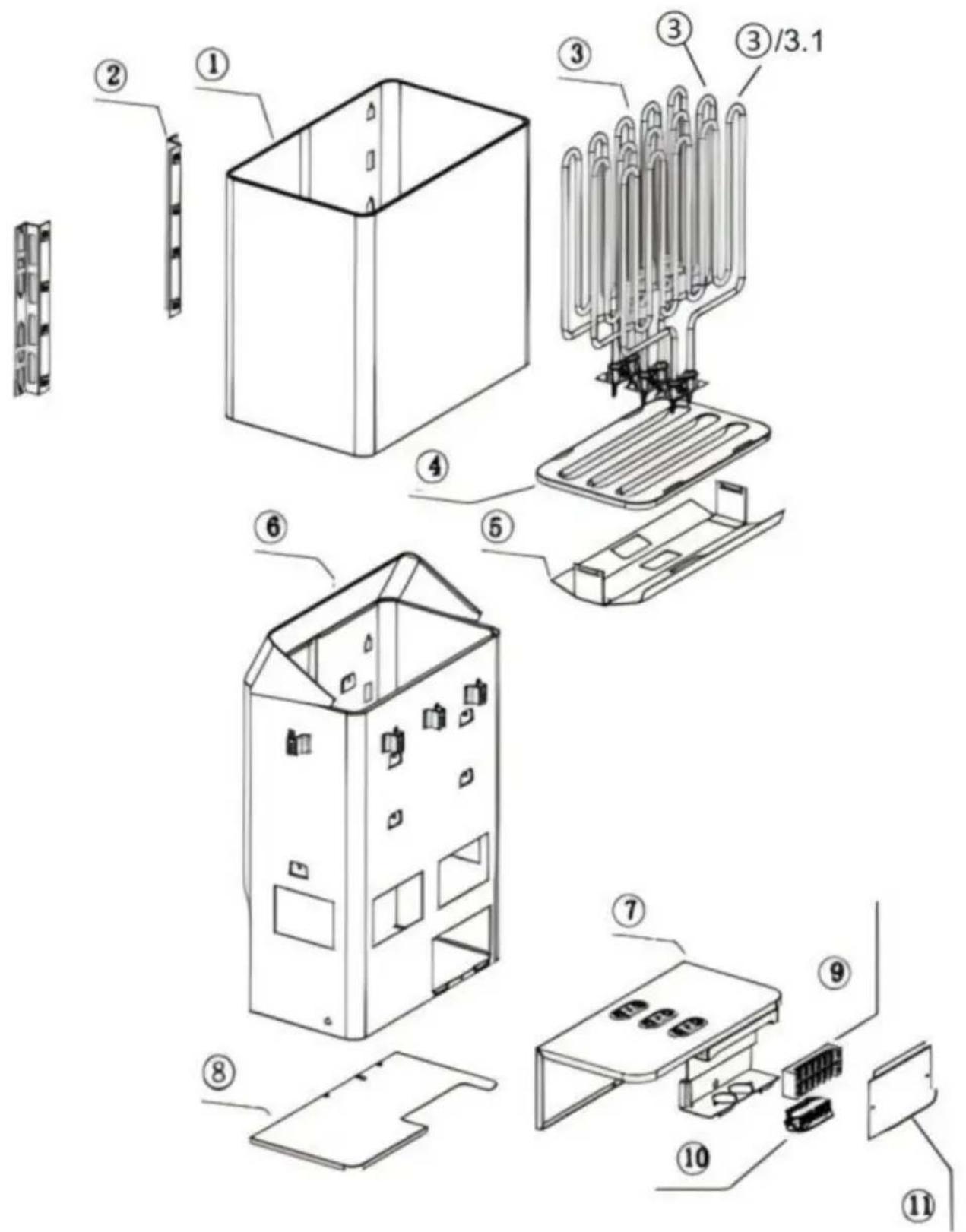

Diagramme de répartition du produit

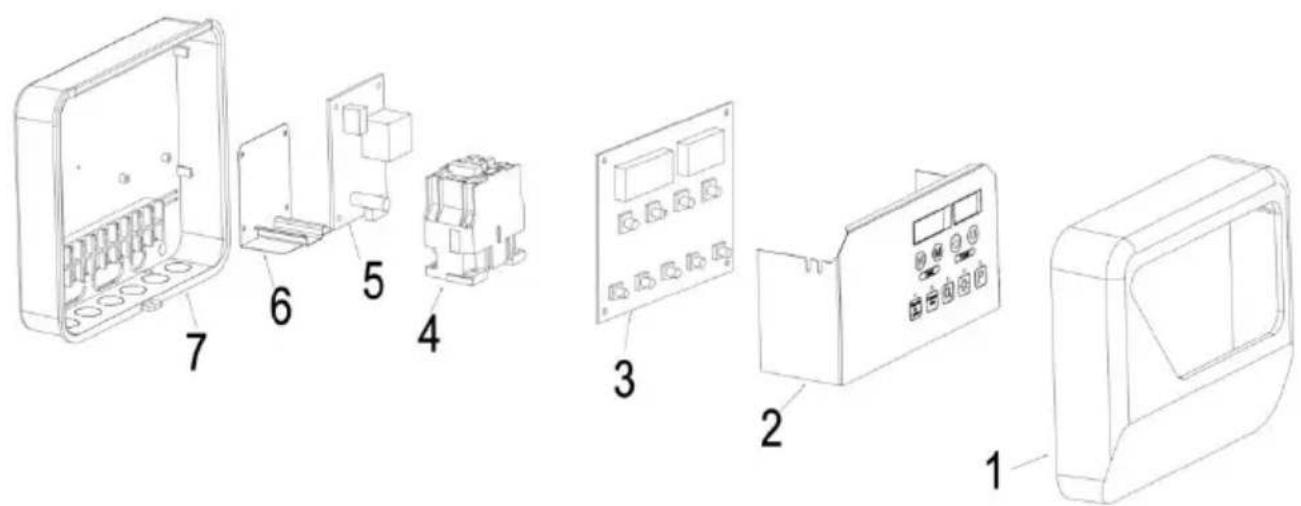

Schéma fonctionnel du contrôleur

Article	Nom	Qté
1	Couverture du corps	1
2	Support de montage mural	1
3	Élément chauffant	3
4	Porte-pierre SCA	1
5	Feuille de réflexion moyenne SCA	1
6	Corps	1
7	Support d'élément chauffant	1
8	Couvercle inférieur	1
9	Connecteur	1
10	Serre-câble	1
11	Plaque technique	1
Élément chauffant SCA-90 W
3	Élément chauffant de 3 kV	2
3.1	Élément chauffant 2760W	1

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Article	Nom	Qté
1	Couverture avant	1
2	Panneau d'affichage et de contrôle	1
3	Carte de circuit imprimé d'affichage	1
4	Contacteur CA	1
5	Carte de circuit imprimé du contrôleur	1
6	Support en acier pour contacteur CA	1
7	Couvercle inférieur	1

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Adresse : Shuangchenglu 803, nong 11, hao 1602A-1609, shi, Baoshan Qu, Shanghai 200 000, CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
